FIAT DOBLO PANORAMA 2018 Libretto Uso Manutenzione (in Italian)

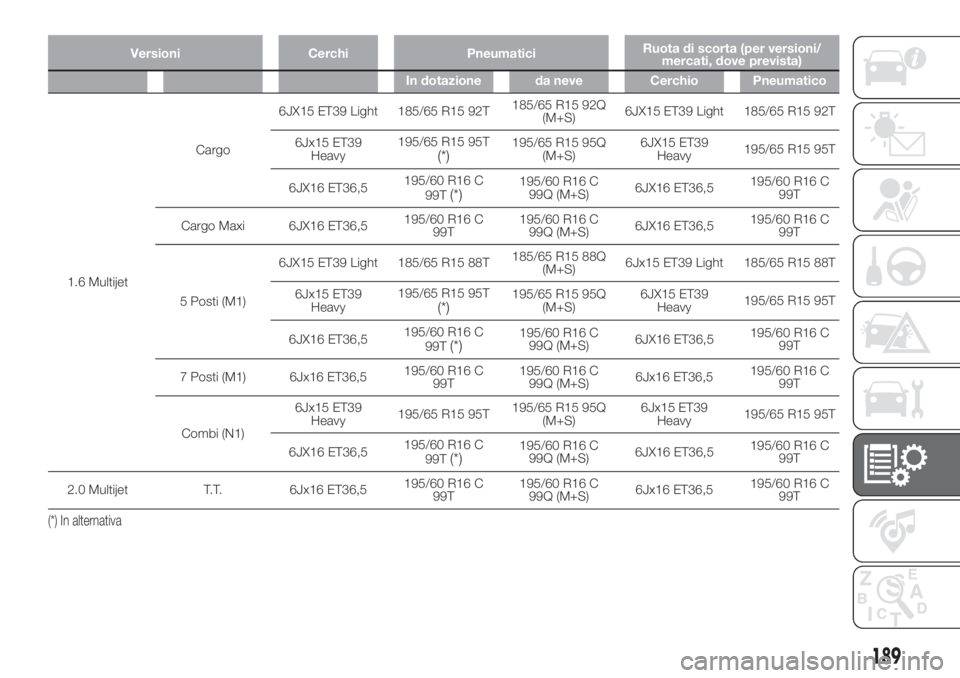

Versioni Cerchi PneumaticiRuota di scorta (per versioni/
mercati, dove prevista)
In dotazione da neve Cerchio Pneumatico
1.6 MultijetCargo6JX15 ET39 Light 185/65 R15 92T185/65 R15 92Q
(M+S)6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39
Heavy195/65 R15 95T
(*)195/65 R15 95Q
(M+S)6JX15 ET39
Heavy195/65 R15 95T
6JX16 ET36,5195/60 R16 C
99T
(*)195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
Cargo Maxi 6JX16 ET36,5195/60 R16 C
99T195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
5 Posti (M1)6JX15 ET39 Light 185/65 R15 88T185/65 R15 88Q
(M+S)6Jx15 ET39 Light 185/65 R15 88T
6Jx15 ET39
Heavy195/65 R15 95T
(*)195/65 R15 95Q
(M+S)6JX15 ET39
Heavy195/65 R15 95T
6JX16 ET36,5195/60 R16 C
99T
(*)195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
7 Posti (M1) 6Jx16 ET36,5195/60 R16 C
99T195/60 R16 C
99Q (M+S)6Jx16 ET36,5195/60 R16 C
99T
Combi (N1)6Jx15 ET39
Heavy195/65 R15 95T195/65 R15 95Q
(M+S)6Jx15 ET39
Heavy195/65 R15 95T
6JX16 ET36,5195/60 R16 C
99T
(*)195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
2.0 Multijet T.T. 6Jx16 ET36,5195/60 R16 C
99T195/60 R16 C
99Q (M+S)6Jx16 ET36,5195/60 R16 C
99T
(*) In alternativa
189

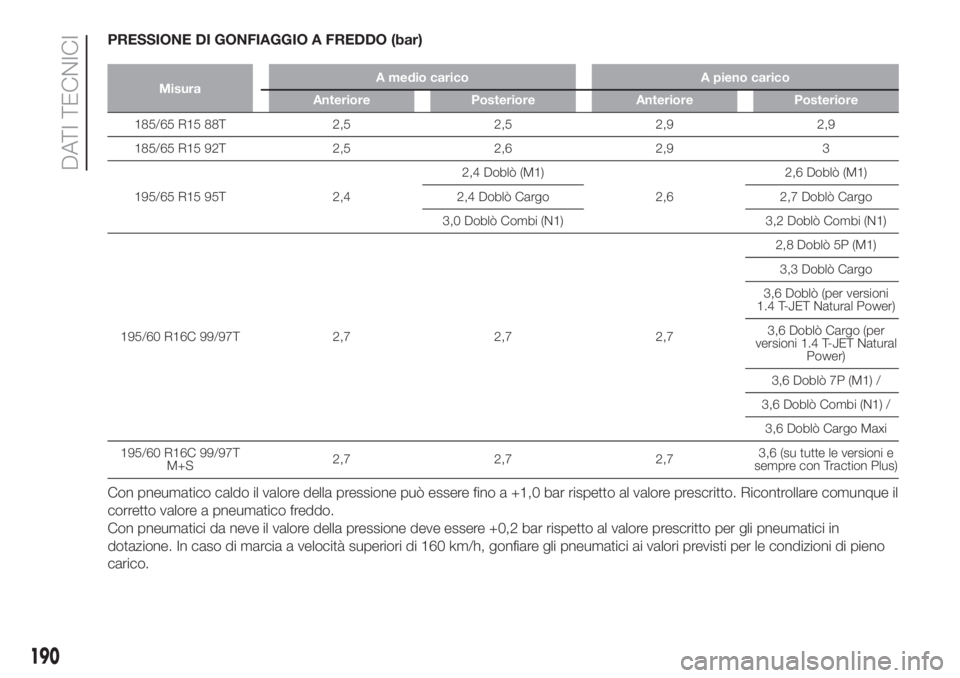

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
MisuraA medio carico A pieno carico
Anteriore Posteriore Anteriore Posteriore
185/65 R15 88T 2,5 2,5 2,9 2,9
185/65 R15 92T 2,5 2,6 2,9 3
195/65 R15 95T 2,42,4 Doblò (M1)
2,62,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Combi (N1) 3,2 Doblò Combi (N1)
195/60 R16C 99/97T 2,7 2,7 2,72,8 Doblò 5P (M1)
3,3 Doblò Cargo
3,6 Doblò (per versioni
1.4 T-JET Natural Power)
3,6 Doblò Cargo (per
versioni 1.4 T-JET Natural
Power)
3,6 Doblò 7P (M1) /
3,6 Doblò Combi (N1) /
3,6 Doblò Cargo Maxi
195/60 R16C 99/97T
M+S2,7 2,7 2,73,6 (su tutte le versioni e
sempre con Traction Plus)
Con pneumatico caldo il valore della pressione può essere fino a +1,0 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per gli pneumatici in
dotazione. In caso di marcia a velocità superiori di 160 km/h, gonfiare gli pneumatici ai valori previsti per le condizioni di pieno
carico.
190
DATI TECNICI

DIMENSIONI

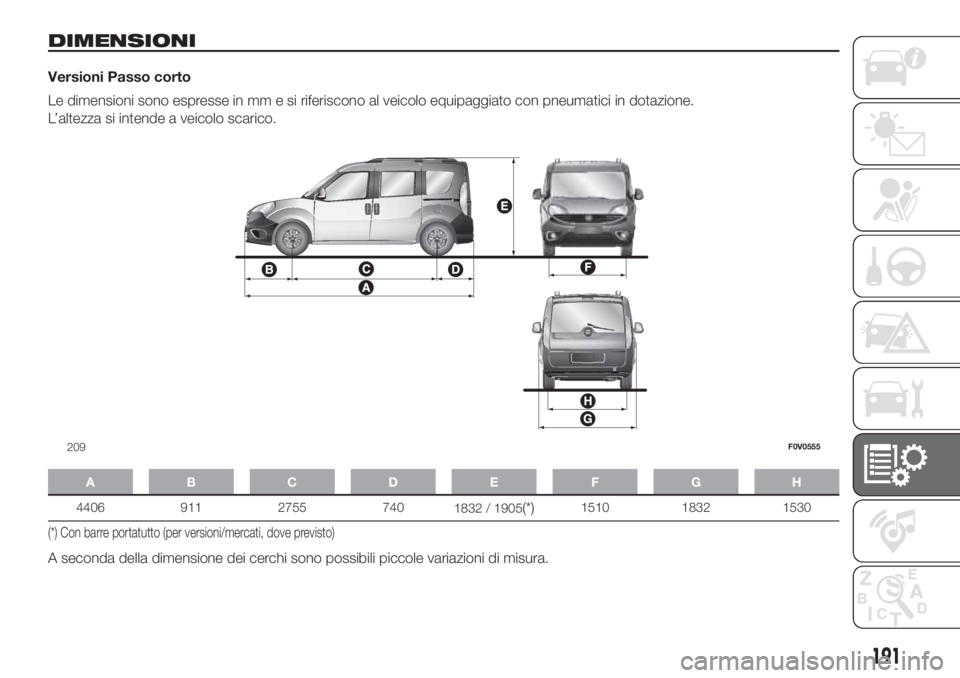

Versioni Passo corto
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
ABCDE FGH
4406 911 2755 740
1832 / 1905(*)1510 1832 1530
(*) Con barre portatutto (per versioni/mercati, dove previsto)
A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
209F0V0555
191

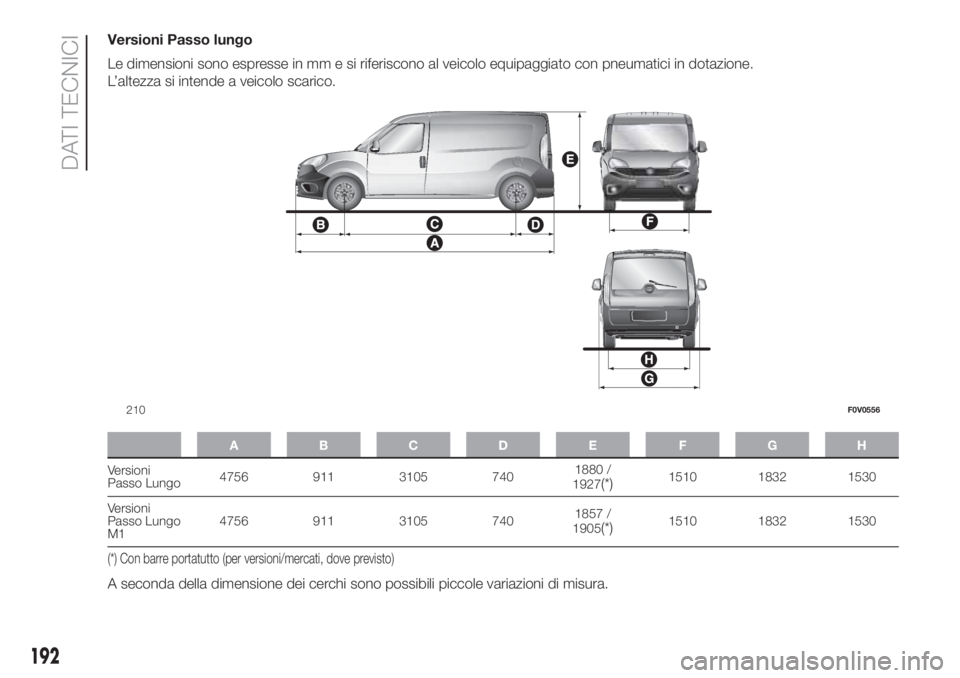

Versioni Passo lungo
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
ABCDE FGH
Versioni
Passo Lungo4756 911 3105 7401880 /
1927(*)1510 1832 1530
Versioni
Passo Lungo
M14756 911 3105 7401857 /
1905
(*)1510 1832 1530
(*) Con barre portatutto (per versioni/mercati, dove previsto)
A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
210F0V0556
192
DATI TECNICI

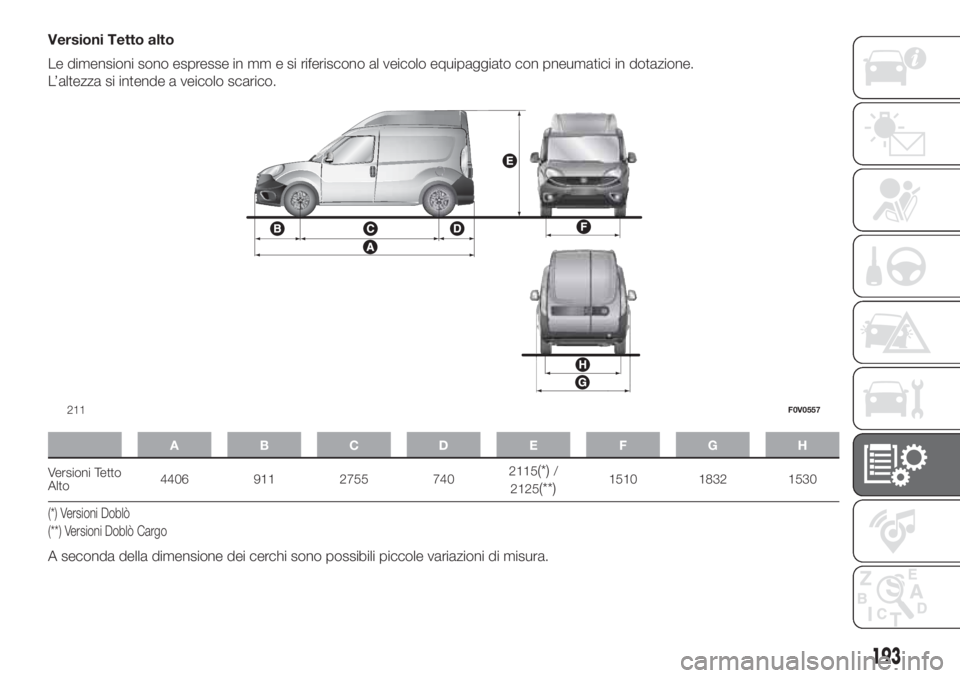

Versioni Tetto alto
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
ABCDE FGH
Versioni Tetto
Alto4406 911 2755 7402115(*)/
2125
(**)1510 1832 1530
(*) Versioni Doblò
(**) Versioni Doblò Cargo
A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
211F0V0557
193

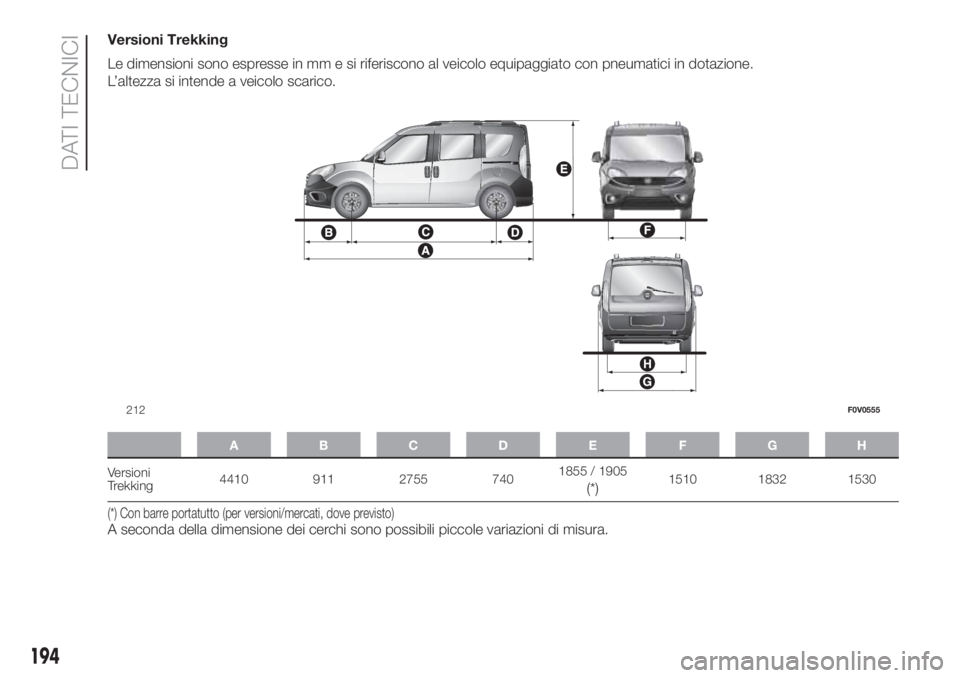

Versioni Trekking
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
ABCDE FGH
Versioni
Trekking4410 911 2755 7401855 / 1905(*)1510 1832 1530
(*) Con barre portatutto (per versioni/mercati, dove previsto)A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
212F0V0555
194
DATI TECNICI

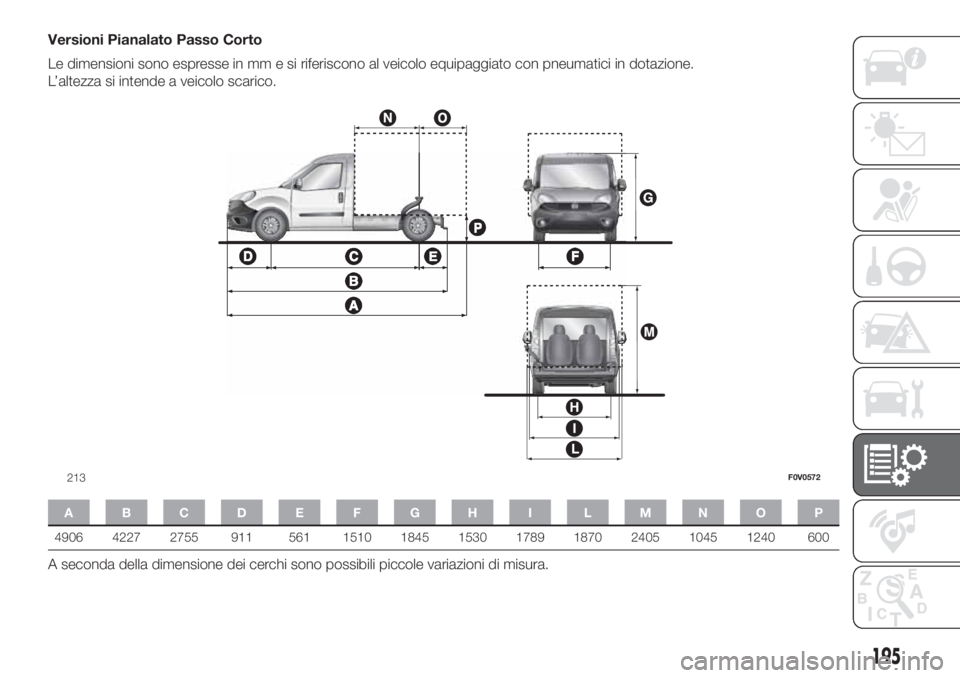

Versioni Pianalato Passo Corto
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
ABCDE FGH I LMNOP
4906 4227 2755 911 561 1510 1845 1530 1789 1870 2405 1045 1240 600
A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
213F0V0572
195

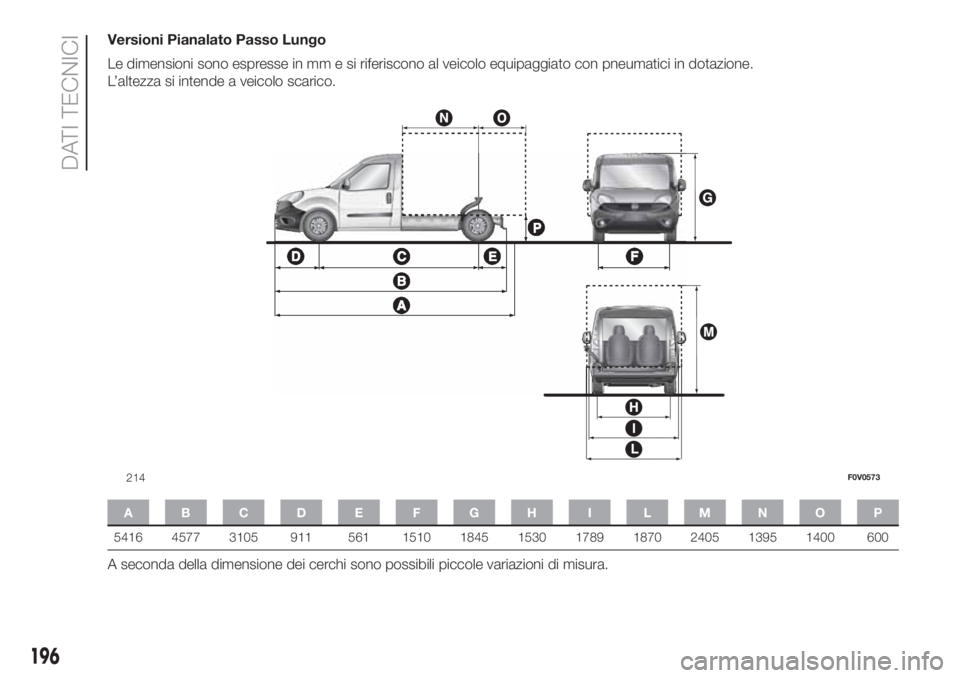

Versioni Pianalato Passo Lungo
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
ABCDE FGH I LMNOP
5416 4577 3105 911 561 1510 1845 1530 1789 1870 2405 1395 1400 600
A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
214F0V0573
196
DATI TECNICI

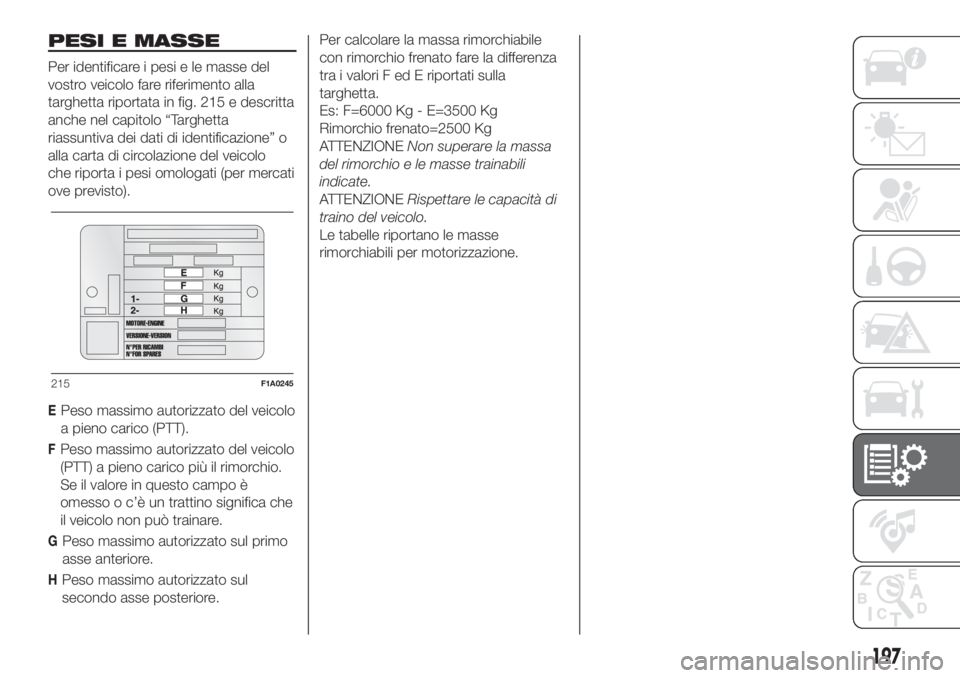

PESI E MASSE
Per identificare i pesi e le masse del
vostro veicolo fare riferimento alla
targhetta riportata in fig. 215 e descritta
anche nel capitolo “Targhetta
riassuntiva dei dati di identificazione” o
alla carta di circolazione del veicolo
che riporta i pesi omologati (per mercati
ove previsto).
EPeso massimo autorizzato del veicolo
a pieno carico (PTT).
FPeso massimo autorizzato del veicolo
(PTT) a pieno carico più il rimorchio.
Se il valore in questo campo è
omesso o c’è un trattino significa che
il veicolo non può trainare.
GPeso massimo autorizzato sul primo
asse anteriore.
HPeso massimo autorizzato sul
secondo asse posteriore.Per calcolare la massa rimorchiabile
con rimorchio frenato fare la differenza
tra i valori F ed E riportati sulla
targhetta.
Es: F=6000 Kg - E=3500 Kg
Rimorchio frenato=2500 Kg
ATTENZIONENon superare la massa
del rimorchio e le masse trainabili
indicate.
ATTENZIONERispettare le capacità di
traino del veicolo.
Le tabelle riportano le masse
rimorchiabili per motorizzazione.
215F1A0245
197

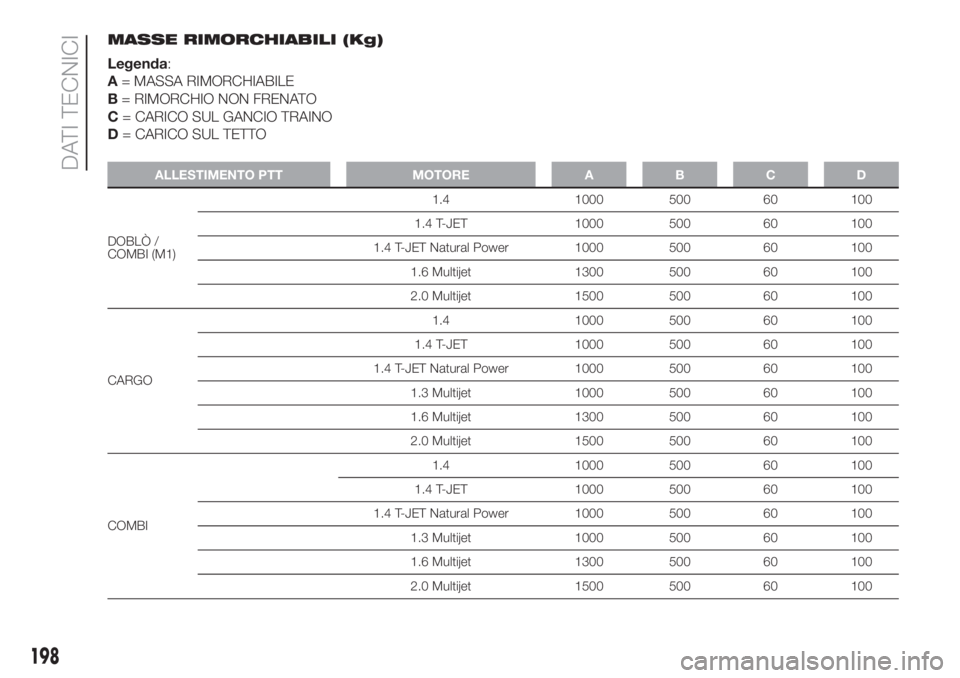

MASSE RIMORCHIABILI (Kg)
Legenda:
A= MASSA RIMORCHIABILE
B= RIMORCHIO NON FRENATO
C= CARICO SUL GANCIO TRAINO
D= CARICO SUL TETTO
ALLESTIMENTO PTT MOTORE A B C D
DOBLÒ /
COMBI (M1)1.4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1.6 Multijet 1300 500 60 100
2.0 Multijet 1500 500 60 100
CARGO1.4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1.3 Multijet 1000 500 60 100
1.6 Multijet 1300 500 60 100
2.0 Multijet 1500 500 60 100
COMBI1.4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1.3 Multijet 1000 500 60 100
1.6 Multijet 1300 500 60 100
2.0 Multijet 1500 500 60 100
