VAŽNO Pri korištenju zimskih guma
koje imaju indeks brzine manji od brzine
koju vozilo može postići (povišeno za
5%) u putnički prostor, na za vozača
vidljivom mjestu, treba staviti obavijest
koje ukazuje na maksimalnu dopuštenu
brzinu zimskih guma (Preporuka EC
Direktive).
Na sva četiri kotača trebaju biti po-
stavljene gume istog tipa (proizvođača
i profila) kako bi se osigurala veća sigur-
nost pri vožnji i kočenju i kako bi se
poboljšala upravljivost.
Zapamtite da nije prikladno promijeniti
smjer vrtnje guma.
101)
UPOZORENJE
101) Ne smijete prijeći 160 km/h sa zimskim gumama
s oznakom “Q”. U svakom
slučaju morate se strogo
pridržavati prometnih propisa
koji se odnose na ograničenje
brzine.
L ANCI ZA SNIJEG
Upotreba lanaca za snijeg je propisana
zakonskim odredbama zemlje u kojoj se
vozite.
Lanci za snijeg se montiraju samo na
pogonske kotače (prednji kotači).
Provjerite zategnutost lanaca nakon što
prijeđete nekoliko metara.
102)
UPOZORENJE
102) Kada su lanci za snijeg montirani na kotače ne
prekoračujte brzinu od 50
km/h. Izbjegavajte rupe na
cesti, rubove nogostupa kako
bi spriječili oštećivanje guma,
ovjesa i upravljača kao i
površine prometnice.

158
Ova stranica je namjerno ostavljena prazna

159
Probušena guma ili pregorena žarulja?
Ponekad, problem može omesti
putovanje.
Ove stranice koje opisuju slučajeve
nužde mogu vam pomoći da se sami
smireno suočite s kritičnim situacijama.
U slučaju nužde savjetujemo vam da
nazovete besplatni telefonski broj koji se
može pronaći u Jamstvenoj knjižici.
Također je moguće pozvati besplatni
telefonski broj 0800 3428 000 kako bi
pronašli najbližeg Fiatovog zastupnika ili
servisera.SVJETLA UPOZORENJA I
OPASNOSTI ...................................
160
ZAMJENA ŽARULJE ...................... 160
ZAMJENA ŽARULJA VANJSKIH
SVJETALA ...................................... 163
ZAMJENA ŽARULJA UNUTRAŠNJIH
SVJETALA ...................................... 167
AKO PREGORI OSIGURAČ ............ 168
ZAMJENA KOTAČA ........................ 175
FIX&GO KIT ZA BRZI POPRAVAK
GUME ............................................ 180
PALJENJE MOTORA U NUŽDI ....... 183
SUSTAV PREKIDA DOVODA
GORIVA .......................................... 185
PODIZANJE VOZILA ....................... 185
VUČA VOZILA ................................ 186
U SLUČAJU NUŽDE

160
SVJETL A
UPOZORENJA I
OPASNOSTI

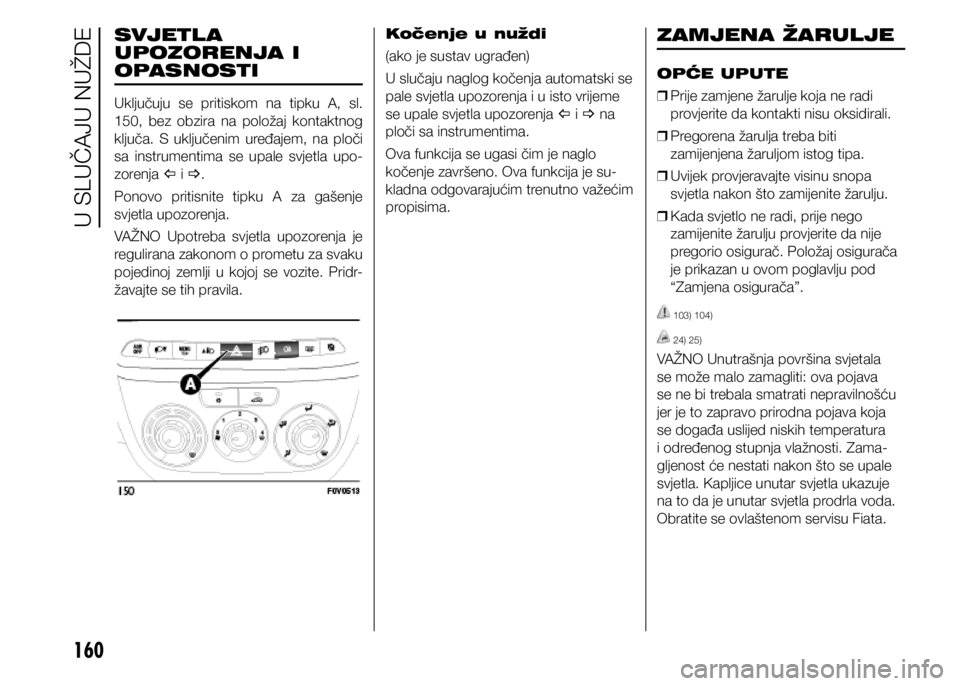

Uključuju se pritiskom na tipku A, sl.
150, bez obzira na položaj kontaktnog
ključa. S uključenim uređajem, na ploči
sa instrumentima se upale svjetla upo-
zorenja  i .
Ponovo pritisnite tipku A za gašenje
svjetla upozorenja.
VAŽNO Upotreba svjetla upozorenja je
regulirana zakonom o prometu za svaku
pojedinoj zemlji u kojoj se vozite. Pridr-
žavajte se tih pravila. Kočenje u nuždi
(ako je sustav ugrađen)
U slučaju naglog kočenja automatski se
pale svjetla upozorenja i u isto vrijeme
se upale svjetla upozorenja  i  na
ploči sa instrumentima.
Ova funkcija se ugasi čim je naglo
kočenje završeno. Ova funkcija je su-
kladna odgovarajućim trenutno važećim
propisima.
ZAMJENA ŽARULJE
OPĆE UPUTE

❒ Prije zamjene žarulje koja ne radi
provjerite da kontakti nisu oksidirali.

❒ Pregorena žarulja treba biti
zamijenjena žaruljom istog tipa.

❒ Uvijek provjeravajte visinu snopa
svjetla nakon što zamijenite žarulju.

❒ Kada svjetlo ne radi, prije nego
zamijenite žarulju provjerite da nije
pregorio osigurač. Položaj osigurača
je prikazan u ovom poglavlju pod
“Zamjena osigurača”.
103) 104)
24) 25)
VAŽNO Unutrašnja površina svjetala
se može malo zamagliti: ova pojava
se ne bi trebala smatrati nepravilnošću
jer je to zapravo prirodna pojava koja
se događa uslijed niskih temperatura
i određenog stupnja vlažnosti. Zama-
gljenost će nestati nakon što se upale
svjetla. Kapljice unutar svjetla ukazuje
na to da je unutar svjetla prodrla voda.
Obratite se ovlaštenom servisu Fiata.
< WP<6EN< R<

161

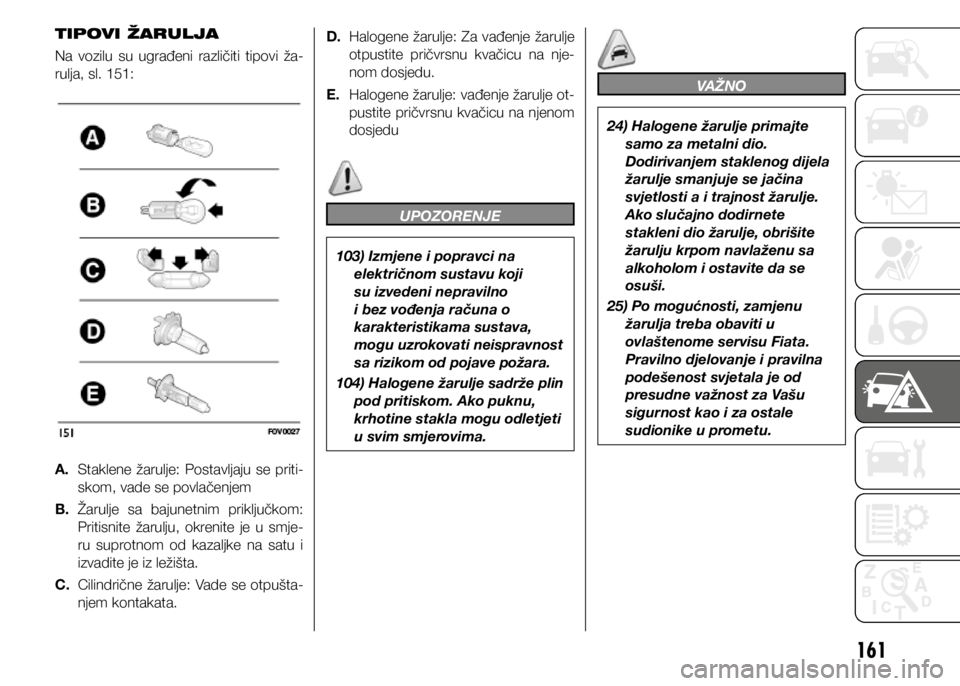

TIPOVI ŽARULJA
Na vozilu su ugrađeni različiti tipovi ža-
rulja, sl. 151:
A. Staklene žarulje: Postavljaju se priti-
skom, vade se povlačenjem
B. Žarulje sa bajunetnim priključkom:
Pritisnite žarulju, okrenite je u smje-
ru suprotnom od kazaljke na satu i
izvadite je iz ležišta.
C. Cilindrične žarulje: Vade se otpušta-
njem kontakata. D.
Halogene žarulje: Za vađenje žarulje
otpustite pričvrsnu kvačicu na nje-
nom dosjedu.
E. Halogene žarulje: vađenje žarulje ot-
pustite pričvrsnu kvačicu na njenom
dosjedu
UPOZORENJE
103) Izmjene i popravci na
električnom sustavu koji
su izvedeni nepravilno
i bez vođenja računa o
karakteristikama sustava,
mogu uzrokovati neispravnost
sa rizikom od pojave požara.
104) Halogene žarulje sadrže plin pod pritiskom. Ako puknu,
krhotine stakla mogu odletjeti
u svim smjerovima.
VAŽNO
24) Halogene žarulje primajte samo za metalni dio.
Dodirivanjem staklenog dijela
žarulje smanjuje se jačina
svjetlosti a i trajnost žarulje.
Ako slučajno dodirnete
stakleni dio žarulje, obrišite
žarulju krpom navlaženu sa
alkoholom i ostavite da se
osuši.
25) Po mogućnosti, zamjenu žarulja treba obaviti u
ovlaštenome servisu Fiata.
Pravilno djelovanje i pravilna
podešenost svjetala je od
presudne važnost za Vašu
sigurnost kao i za ostale
sudionike u prometu.

162
Žarulje
ŽaruljaTip Snaga Ref. slika
Duga svjetla H755W E
Kratka svjetla H755W D
Dnevna/bočna pozicijska svjetla W21W13W B
Prednji pokazivači smjera WY21W21WB
Bočni pokazivači smjera WY5W5WA
Stražnji pokazivači smjera PY21W21W B
Stražnja svjetla za maglu W16W16W A
Svjetlo za vožnju unazad W16W16W A
Stražnja bočna svjetla P21/5W5 WB
Kočiona svjetla P21W21W B
Treće kočiono svjetlo W5W5WA
Treće kočiono svjetlo, zakretno W5W5WA
Treće kočiono svjetlo (za zatamnjeno staklo) Xenon 6W6WA
Prednja svjetla za maglu (ako su ugrađena) H1155W E
< WP<6EN< R<

163

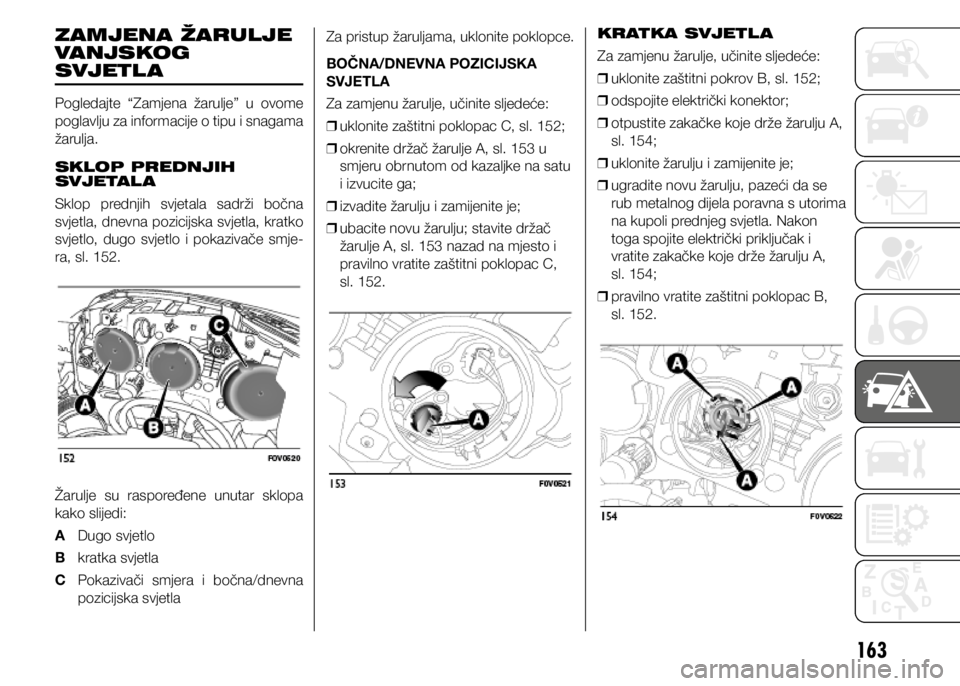

ZAMJENA ŽARULJE
VANJSKOG
SVJETL A
Pogledajte “Zamjena žarulje” u ovome
poglavlju za informacije o tipu i snagama
žarulja.
SKLOP PREDNJIH
SVJETAL A
Sklop prednjih svjetala sadrži bočna
svjetla, dnevna pozicijska svjetla, kratko
svjetlo, dugo svjetlo i pokazivače smje-
ra, sl. 152.
Žarulje su raspoređene unutar sklopa
kako slijedi:
A Dugo svjetlo
B kratka svjetla
C Pokazivači smjera i bočna/dnevna
pozicijska svjetla Za pristup žaruljama, uklonite poklopce.
BOČNA/DNEVNA POZICIJSKA
SVJETLA
Za zamjenu žarulje, učinite sljedeće:

❒ uklonite zaštitni poklopac C, sl. 152;

❒ okrenite držač žarulje A, sl. 153 u
smjeru obrnutom od kazaljke na satu
i izvucite ga;

❒ izvadite žarulju i zamijenite je;

❒ ubacite novu žarulju; stavite držač
žarulje A, sl. 153 nazad na mjesto i
pravilno vratite zaštitni poklopac C,
sl. 152. KRATKA SVJETL A
Za zamjenu žarulje, učinite sljedeće:

❒ uklonite zaštitni pokrov B, sl. 152;

❒ odspojite električki konektor;

❒ otpustite zakačke koje drže žarulju A,
sl. 154;

❒ uklonite žarulju i zamijenite je;

❒ ugradite novu žarulju, pazeći da se
rub metalnog dijela poravna s utorima
na kupoli prednjeg svjetla. Nakon
toga spojite električki priključak i
vratite zakačke koje drže žarulju A,
sl. 154;

❒ pravilno vratite zaštitni poklopac B,
sl. 152.

164

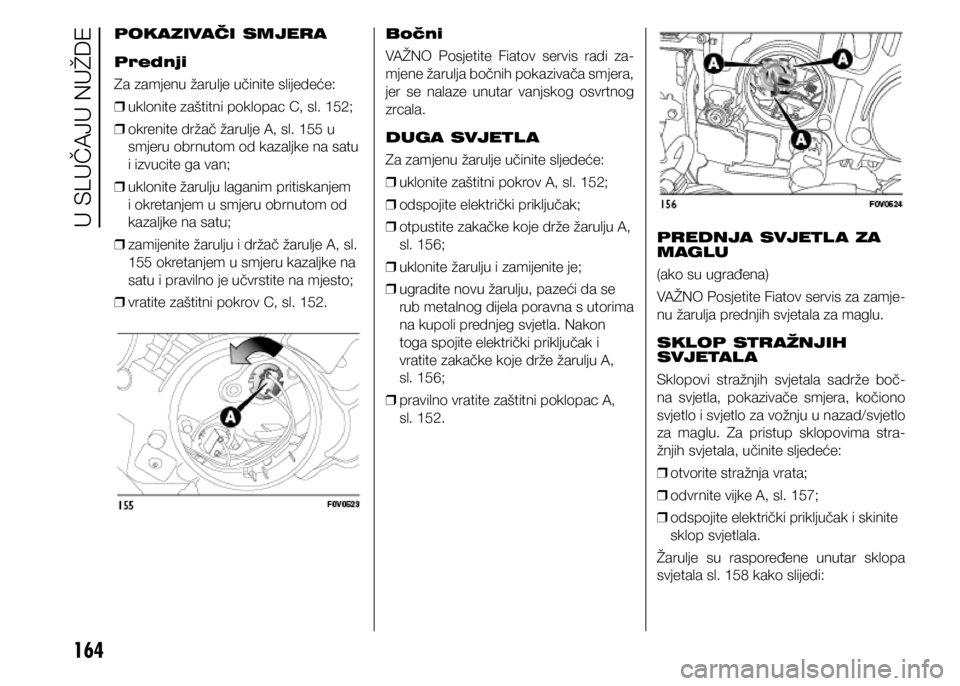

POKAZIVAČI SMJERA
Prednji
Za zamjenu žarulje učinite slijedeće:
❒ uklonite zaštitni poklopac C, sl. 152;

❒ okrenite držač žarulje A, sl. 155 u
smjeru obrnutom od kazaljke na satu
i izvucite ga van;

❒ uklonite žarulju laganim pritiskanjem
i okretanjem u smjeru obrnutom od
kazaljke na satu;

❒ zamijenite žarulju i držač žarulje A, sl.
155 okretanjem u smjeru kazaljke na
satu i pravilno je učvrstite na mjesto;

❒ vratite zaštitni pokrov C, sl. 152. Bočni
VAŽNO Posjetite Fiatov servis radi za-
mjene žarulja bočnih pokazivača smjera,
jer se nalaze unutar vanjskog osvrtnog
zrcala.
DUGA SVJETL A
Za zamjenu žarulje učinite sljedeće:

❒ uklonite zaštitni pokrov A, sl. 152;

❒ odspojite električki priključak;

❒ otpustite zakačke koje drže žarulju A,
sl. 156;

❒ uklonite žarulju i zamijenite je;

❒ ugradite novu žarulju, pazeći da se
rub metalnog dijela poravna s utorima
na kupoli prednjeg svjetla. Nakon
toga spojite električki priključak i
vratite zakačke koje drže žarulju A,
sl. 156;

❒ pravilno vratite zaštitni poklopac A,
sl. 152. PREDNJA SVJETL A ZA
MAGLU
(ako su ugrađena)
VAŽNO Posjetite Fiatov servis za zamje-
nu žarulja prednjih svjetala za maglu.
SKLOP STRAŽNJIH
SVJETAL A
Sklopovi stražnjih svjetala sadrže boč-
na svjetla, pokazivače smjera, kočiono
svjetlo i svjetlo za vožnju u nazad/svjetlo
za maglu. Za pristup sklopovima stra-
žnjih svjetala, učinite sljedeće:

❒ otvorite stražnja vrata;

❒ odvrnite vijke A, sl. 157;

❒ odspojite električki priključak i skinite
sklop svjetlala.
Žarulje su raspoređene unutar sklopa
svjetala sl. 158 kako slijedi:
< WP<6EN< R<

165

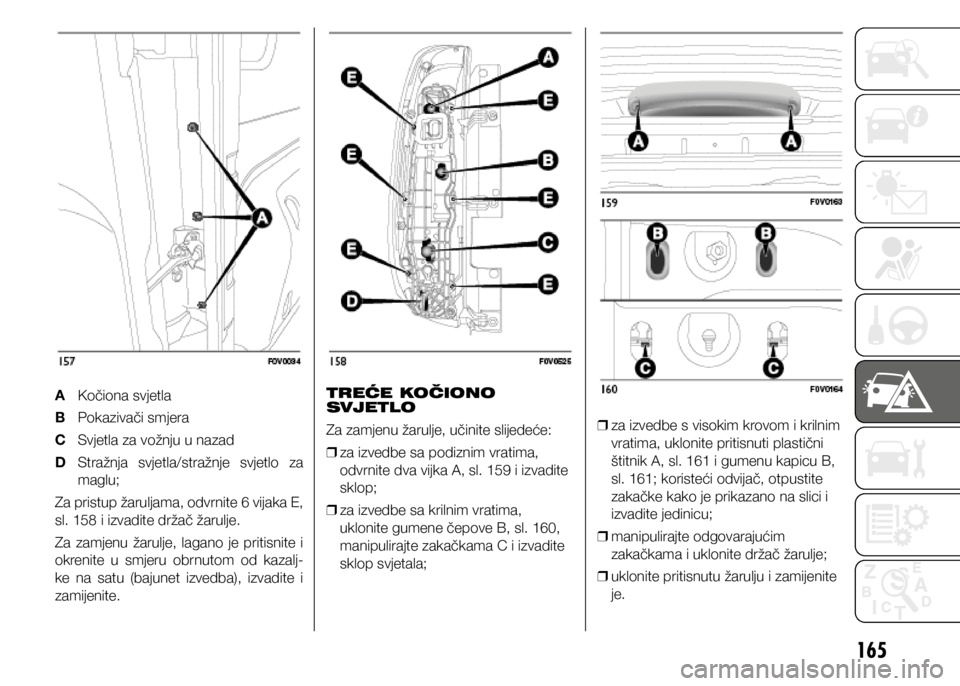

A Kočiona svjetla
B Pokazivači smjera
C Svjetla za vožnju u nazad
D Stražnja svjetla/stražnje svjetlo za
maglu;
Za pristup žaruljama, odvrnite 6 vijaka E,
sl. 158 i izvadite držač žarulje.
Za zamjenu žarulje, lagano je pritisnite i
okrenite u smjeru obrnutom od kazalj-
ke na satu (bajunet izvedba), izvadite i
zamijenite. TREĆE KOČIONO
SVJETLO
Za zamjenu žarulje, učinite slijedeće:

❒ za izvedbe sa podiznim vratima,
odvrnite dva vijka A, sl. 159 i izvadite
sklop;

❒ za izvedbe sa krilnim vratima,
uklonite gumene čepove B, sl. 160,
manipulirajte zakačkama C i izvadite
sklop svjetala;
❒ za izvedbe s visokim krovom i krilnim
vratima, uklonite pritisnuti plastični
štitnik A, sl. 161 i gumenu kapicu B,
sl. 161; koristeći odvijač, otpustite
zakačke kako je prikazano na slici i
izvadite jedinicu;

❒ manipulirajte odgovarajućim
zakačkama i uklonite držač žarulje;

❒ uklonite pritisnutu žarulju i zamijenite
je.

166

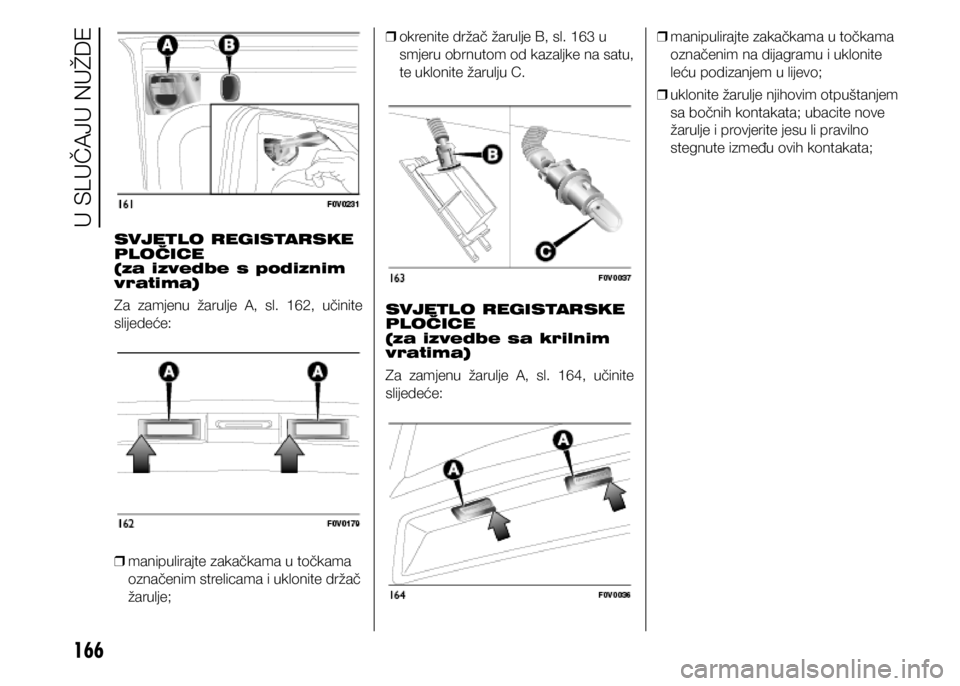

SVJETLO REGISTARSKE
PLOČICE
(za izvedbe s podiznim
vratima)
Za zamjenu žarulje A, sl. 162, učinite
slijedeće:
❒ manipulirajte zakačkama u točkama
označenim strelicama i uklonite držač
žarulje;
❒ okrenite držač žarulje B, sl. 163 u
smjeru obrnutom od kazaljke na satu,
te uklonite žarulju C.
SVJETLO REGISTARSKE
PLOČICE
(za izvedbe sa krilnim
vratima)
Za zamjenu žarulje A, sl. 164, učinite
slijedeće:
❒ manipulirajte zakačkama u točkama
označenim na dijagramu i uklonite
leću podizanjem u lijevo;

❒ uklonite žarulje njihovim otpuštanjem
sa bočnih kontakata; ubacite nove
žarulje i provjerite jesu li pravilno
stegnute između ovih kontakata;
< WP<6EN< R<
