display FIAT DUCATO 2007 Instructieboek (in Dutch)

4
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING DASHBOARD EN BEDIENING ....................................... 5
SYMBOLEN ........................................................................... 6
FIAT CODE ........................................................................... 6
DE SLEUTELS ........................................................................ 8
DIEFSTALALARM................................................................. 13
START-/CONTACTSLOT ................................................. 15
INSTRUMENTENPANEEL ................................................. 16
INSTRUMENTEN ................................................................ 17
DIGITAAL DISPLAY ............................................................ 20
MULTIFUNCTIONEEL DISPLAY ..................................... 26
TRIP COMPUTER ................................................................ 35
ZITPLAATSEN ...................................................................... 37
HOOFDSTEUNEN .............................................................. 43
STUURWIEL ......................................................................... 44
SPIEGELS ................................................................................ 45
VERWARMING EN VENTILATIE .................................... 47
AIRCONDITIONING, HANDBEDIEND ....................... 51
AIRCONDITIONING, AUTOMATISCH........................ 55
EXTRA VERWARMING .....................................................65
AUTONOME EXTRA VERWARMING........................... 66
EXTRA VERWARMING ACHTER ...................................72
EXTRA AIRCONDITIONING ACHTER........................ 73
BUITENVERLICHTING ...................................................... 74
RUITEN REINIGEN ............................................................. 77CRUISE-CONTROL ............................................................ 79
PLAFONDVERLICHTING ................................................. 81
BEDIENINGSORGANEN .................................................. 82
NOODSCHAKELAAR VOOR ONDERBREKING
BRANDSTOFTOEVOER
EN ELEKTRISCHE VOEDING........................................... 84
INTERIEURUITRUSTING ...................................................85
TACHOGRAAF..................................................................... 91
PORTIEREN .......................................................................... 92
RUITBEDIENING ................................................................. 97
MOTORKAP ......................................................................... 98
IMPERIAAL/SKIDRAGER ................................................... 100
KOPLAMPEN ........................................................................ 101
ABS ..........................................................................................102
ESP-SYSTEEM ........................................................................ 103
EOBD-SYSTEEM ................................................................... 106
PARKEERSENSOREN ......................................................... 107
AUTORADIO ....................................................................... 108
EXTRA ACCESSOIRES ....................................................... 109
TANKEN MET DE FIAT DUCATO ................................ 110
BESCHERMING VAN HET MILIEU ................................. 112
ROETFILTER (DPF).............................................................. 112
D
D D D
A A A A
S S S S
H H H H
B B B B
O O O O
A A A A
R R R R
D D D D
E E E E
N N N N
B B B B
E E E E
D D D D
I I I I
E E E E
N N N N
I I I I
N N N N
G G G G

DASHBOARD
De aanwezigheid en de opstelling van de bedieningsknoppen, de instrumenten en de controlelampjes kunnen per uitvoering
verschillen.
1.Vaste uitstroomopeningen zijkant - 2.Verstelbare uitstroomopeningen zijkant - 3.Linker hendel: bediening buitenverlichting
4.Instrumentenpaneel en waarschuwingslampjes - 5.Rechter hendel: bediening ruitenwissers, achterruitwisser, trip computer
6.Verstelbare uitstroomopeningen midden - 7.Autoradio (indien aanwezig) - 8.Opbergvak/Frontairbag passagierszijde (indien aan-
wezig) - 9.Dashboardkastje - 10.Aansteker/12V-stekkerdoos - 11.Bedieningsknoppen verwarming/ventilatie/airconditioning
12.Bedieningsknoppen op het dashboard - 13.Versnellingspook - 14.Start-/contacslot - 15. Hendel stuurwielverstelling -
16.Frontairbag bestuurderszijde - 17.Schakelaarpaneel: koplampafstelling/digitaal display/multifunctioneel display.
5
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
F0N0320mfig. 1

7
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
Draai in dat geval de sleutel in stand
STOPen vervolgens opnieuw in stand
MAR; als de motor geblokkeerd blijft,
probeer het dan opnieuw met de andere
geleverde sleutels. Als de motor nog niet
aanslaat, wendt u dan tot de Fiat-dealer.
BELANGRIJK Elke sleutel heeft een eigen
code, die in de regeleenheid van het sys-
teem moet worden opgeslagen. Voor het
opslaan van nieuwe sleutels (maximaal
acht) moet u zich tot de Fiat-dealer wen-
den.Als het lampje Ytijdens het rijden gaat branden
❒Als het lampje Ygaat branden, be-
tekent dit dat het systeem zichzelf con-
troleert (bijv. bij een vermindering van
de spanning).
❒Als het lampje Yblijft branden, moet
u zich tot de Fiat-dealer wenden.
Bij krachtige stoten kunnen
de elektronische componen-
ten in de sleutel beschadigd
worden.
WERKING
Als u bij het starten van de motor de sleu-
tel in stand MARdraait, dan stuurt het
Fiat CODE-systeem een code naar de
regeleenheid van de motor die, als de
code wordt herkend, de blokkering van
de functies opheft.
De code wordt alleen verzonden als de
regeleenheid van het Fiat CODE-systeem
de door de sleutel verzonden code heeft
herkend.
Iedere keer als u de contactsleutel in stand
STOPzet, schakelt de Fiat CODE de
functies van de elektronische regeleenheid
van de motor uit.
Als bij het starten de code niet wordt her-
kend, gaat op het instrumentenpaneel het
waarschuwingslampje
Ybranden terwijl
op het display een bericht verschijnt (zie
het hoofdstuk “Lampjes en berichten”).

14
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

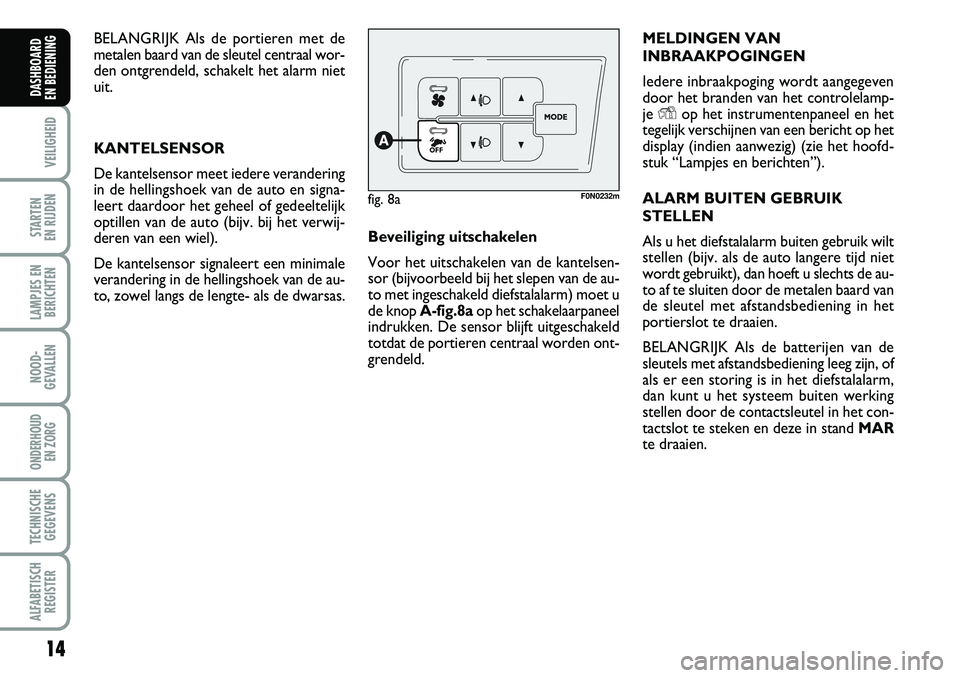

BELANGRIJK Als de portieren met de
metalen baard van de sleutel centraal wor-
den ontgrendeld, schakelt het alarm niet
uit.
KANTELSENSOR
De kantelsensor meet iedere verandering
in de hellingshoek van de auto en signa-
leert daardoor het geheel of gedeeltelijk
optillen van de auto (bijv. bij het verwij-
deren van een wiel).
De kantelsensor signaleert een minimale
verandering in de hellingshoek van de au-
to, zowel langs de lengte- als de dwarsas.Beveiliging uitschakelen
Voor het uitschakelen van de kantelsen-
sor (bijvoorbeeld bij het slepen van de au-
to met ingeschakeld diefstalalarm) moet u
de knop A-fig.8aop het schakelaarpaneel
indrukken. De sensor blijft uitgeschakeld
totdat de portieren centraal worden ont-
grendeld.MELDINGEN VAN
INBRAAKPOGINGEN
Iedere inbraakpoging wordt aangegeven
door het branden van het controlelamp-
je
Yop het instrumentenpaneel en het
tegelijk verschijnen van een bericht op het
display (indien aanwezig) (zie het hoofd-
stuk “Lampjes en berichten”).
ALARM BUITEN GEBRUIK
STELLEN
Als u het diefstalalarm buiten gebruik wilt
stellen (bijv. als de auto langere tijd niet
wordt gebruikt), dan hoeft u slechts de au-
to af te sluiten door de metalen baard van
de sleutel met afstandsbediening in het
portierslot te draaien.
BELANGRIJK Als de batterijen van de
sleutels met afstandsbediening leeg zijn, of
als er een storing is in het diefstalalarm,
dan kunt u het systeem buiten werking
stellen door de contactsleutel in het con-
tactslot te steken en deze in stand MAR
te draaien.
fig. 8aF0N0232m

16
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

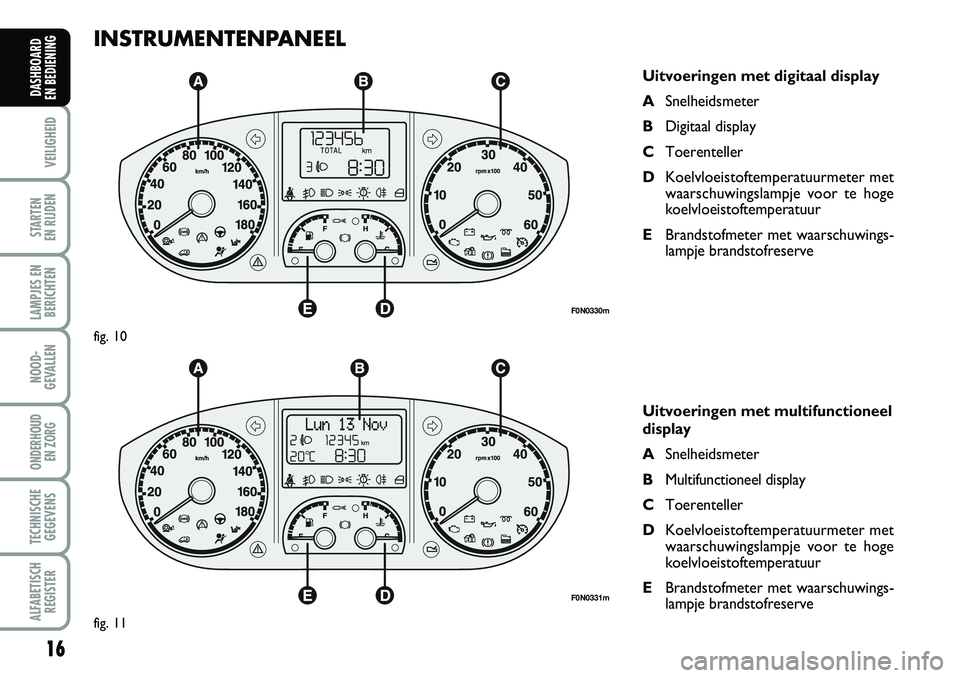

INSTRUMENTENPANEEL
Uitvoeringen met digitaal display
ASnelheidsmeter
BDigitaal display
CToerenteller
DKoelvloeistoftemperatuurmeter met
waarschuwingslampje voor te hoge
koelvloeistoftemperatuur
EBrandstofmeter met waarschuwings-
lampje brandstofreserve
Uitvoeringen met multifunctioneel
display
ASnelheidsmeter
BMultifunctioneel display
CToerenteller
DKoelvloeistoftemperatuurmeter met
waarschuwingslampje voor te hoge
koelvloeistoftemperatuur
EBrandstofmeter met waarschuwings-
lampje brandstofreserve
F0N0330m
fig. 10
F0N0331m
fig. 11

18
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

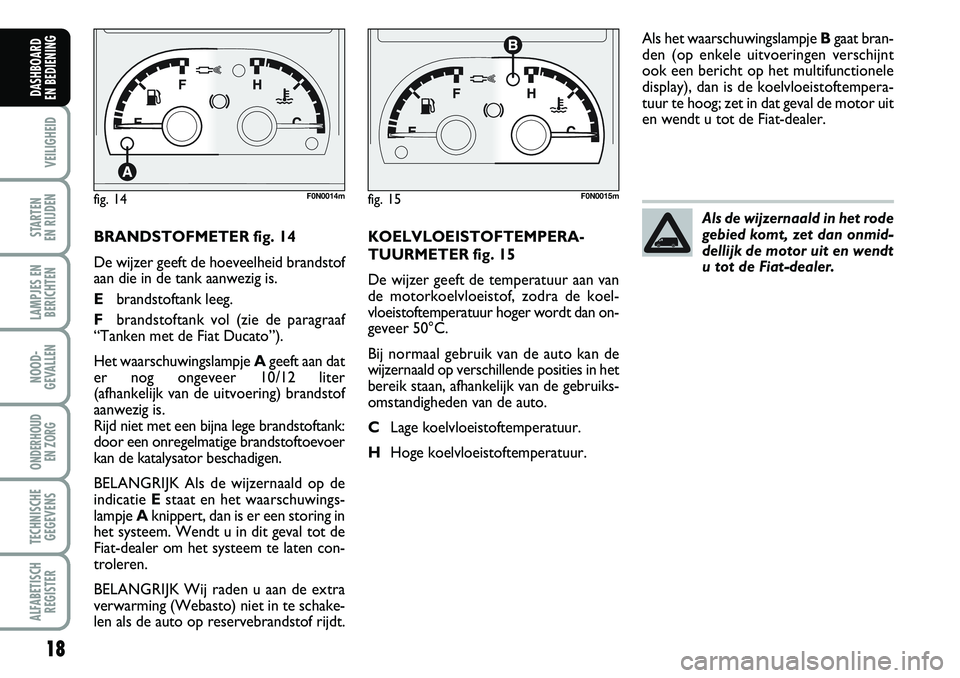

BRANDSTOFMETER fig. 14
De wijzer geeft de hoeveelheid brandstof
aan die in de tank aanwezig is.
Ebrandstoftank leeg.
Fbrandstoftank vol (zie de paragraaf
“Tanken met de Fiat Ducato”).
Het waarschuwingslampje Ageeft aan dat
er nog ongeveer 10/12 liter
(afhankelijk van de uitvoering) brandstof
aanwezig is.
Rijd niet met een bijna lege brandstoftank:
door een onregelmatige brandstoftoevoer
kan de katalysator beschadigen.
BELANGRIJK Als de wijzernaald op de
indicatie Estaat en het waarschuwings-
lampje Aknippert, dan is er een storing in
het systeem. Wendt u in dit geval tot de
Fiat-dealer om het systeem te laten con-
troleren.
BELANGRIJK Wij raden u aan de extra
verwarming (Webasto) niet in te schake-
len als de auto op reservebrandstof rijdt.KOELVLOEISTOFTEMPERA-
TUURMETER fig. 15
De wijzer geeft de temperatuur aan van
de motorkoelvloeistof, zodra de koel-
vloeistoftemperatuur hoger wordt dan on-
geveer 50°C.
Bij normaal gebruik van de auto kan de
wijzernaald op verschillende posities in het
bereik staan, afhankelijk van de gebruiks-
omstandigheden van de auto.
CLage koelvloeistoftemperatuur.
HHoge koelvloeistoftemperatuur.Als het waarschuwingslampje Bgaat bran-
den (op enkele uitvoeringen verschijnt
ook een bericht op het multifunctionele
display), dan is de koelvloeistoftempera-
tuur te hoog; zet in dat geval de motor uit
en wendt u tot de Fiat-dealer.
fig. 14F0N0014mfig. 15F0N0015m
Als de wijzernaald in het rode
gebied komt, zet dan onmid-
dellijk de motor uit en wendt
u tot de Fiat-dealer.

19
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

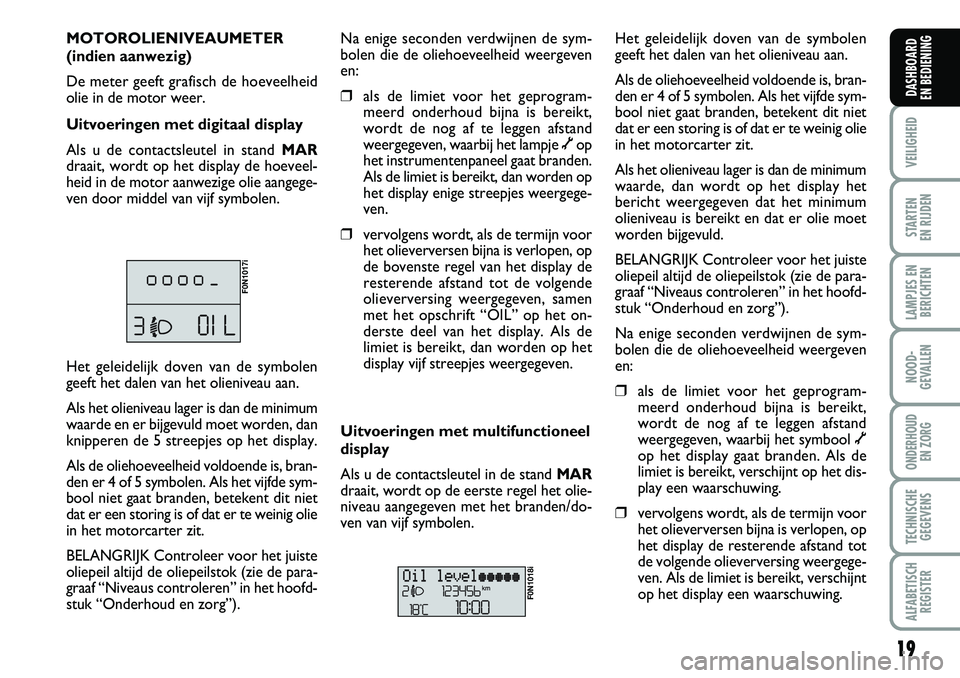

MOTOROLIENIVEAUMETER
(indien aanwezig)
De meter geeft grafisch de hoeveelheid
olie in de motor weer.
Uitvoeringen met digitaal display
Als u de contactsleutel in stand MAR
draait, wordt op het display de hoeveel-
heid in de motor aanwezige olie aangege-
ven door middel van vijf symbolen.
F0N1017i
Na enige seconden verdwijnen de sym-
bolen die de oliehoeveelheid weergeven
en:
❒als de limiet voor het geprogram-
meerd onderhoud bijna is bereikt,
wordt de nog af te leggen afstand
weergegeven, waarbij het lampje õop
het instrumentenpaneel gaat branden.
Als de limiet is bereikt, dan worden op
het display enige streepjes weergege-
ven.
❒vervolgens wordt, als de termijn voor
het olieverversen bijna is verlopen, op
de bovenste regel van het display de
resterende afstand tot de volgende
olieverversing weergegeven, samen
met het opschrift “OIL” op het on-
derste deel van het display. Als de
limiet is bereikt, dan worden op het
display vijf streepjes weergegeven.
Uitvoeringen met multifunctioneel
display
Als u de contactsleutel in de stand MAR
draait, wordt op de eerste regel het olie-
niveau aangegeven met het branden/do-
ven van vijf symbolen.
F0N1018i
Het geleidelijk doven van de symbolen
geeft het dalen van het olieniveau aan.
Als de oliehoeveelheid voldoende is, bran-
den er 4 of 5 symbolen. Als het vijfde sym-
bool niet gaat branden, betekent dit niet
dat er een storing is of dat er te weinig olie
in het motorcarter zit.
Als het olieniveau lager is dan de minimum
waarde, dan wordt op het display het
bericht weergegeven dat het minimum
olieniveau is bereikt en dat er olie moet
worden bijgevuld.
BELANGRIJK Controleer voor het juiste
oliepeil altijd de oliepeilstok (zie de para-
graaf “Niveaus controleren” in het hoofd-
stuk “Onderhoud en zorg”).
Na enige seconden verdwijnen de sym-
bolen die de oliehoeveelheid weergeven
en:
❒als de limiet voor het geprogram-
meerd onderhoud bijna is bereikt,
wordt de nog af te leggen afstand
weergegeven, waarbij het symbool õ
op het display gaat branden. Als de
limiet is bereikt, verschijnt op het dis-
play een waarschuwing.
❒vervolgens wordt, als de termijn voor
het olieverversen bijna is verlopen, op
het display de resterende afstand tot
de volgende olieverversing weergege-
ven. Als de limiet is bereikt, verschijnt
op het display een waarschuwing. Het geleidelijk doven van de symbolen
geeft het dalen van het olieniveau aan.
Als het olieniveau lager is dan de minimum
waarde en er bijgevuld moet worden, dan
knipperen de 5 streepjes op het display.
Als de oliehoeveelheid voldoende is, bran-
den er 4 of 5 symbolen. Als het vijfde sym-
bool niet gaat branden, betekent dit niet
dat er een storing is of dat er te weinig olie
in het motorcarter zit.
BELANGRIJK Controleer voor het juiste
oliepeil altijd de oliepeilstok (zie de para-
graaf “Niveaus controleren” in het hoofd-
stuk “Onderhoud en zorg”).

20
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

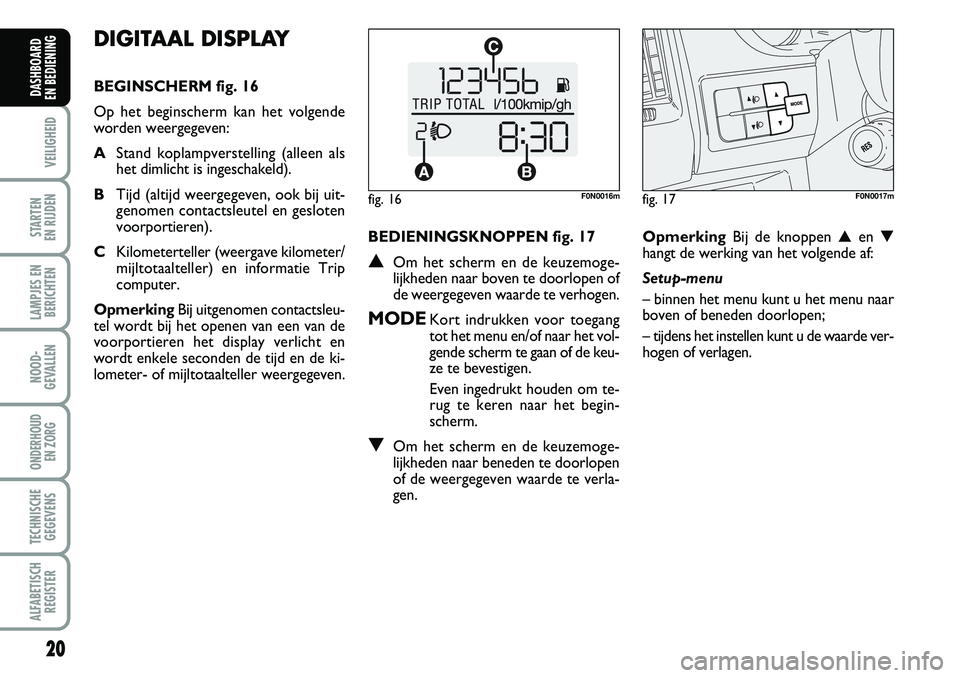

DIGITAAL DISPLAY
BEGINSCHERM fig. 16
Op het beginscherm kan het volgende
worden weergegeven:
AStand koplampverstelling (alleen als
het dimlicht is ingeschakeld).
BTijd (altijd weergegeven, ook bij uit-
genomen contactsleutel en gesloten
voorportieren).
CKilometerteller (weergave kilometer/
mijltotaalteller) en informatie Trip
computer.
OpmerkingBij uitgenomen contactsleu-
tel wordt bij het openen van een van de
voorportieren het display verlicht en
wordt enkele seconden de tijd en de ki-
lometer- of mijltotaalteller weergegeven.BEDIENINGSKNOPPEN fig. 17
▲Om het scherm en de keuzemoge-
lijkheden naar boven te doorlopen of
de weergegeven waarde te verhogen.
MODEKort indrukken voor toegang
tot het menu en/of naar het vol-
gende scherm te gaan of de keu-
ze te bevestigen.
Even ingedrukt houden om te-
rug te keren naar het begin-
scherm.
▼Om het scherm en de keuzemoge-
lijkheden naar beneden te doorlopen
of de weergegeven waarde te verla-
gen.OpmerkingBij de knoppen ▲en ▼
hangt de werking van het volgende af:
Setup-menu
– binnen het menu kunt u het menu naar
boven of beneden doorlopen;
– tijdens het instellen kunt u de waarde ver-
hogen of verlagen.
fig. 16F0N0016mfig. 17F0N0017m

23
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

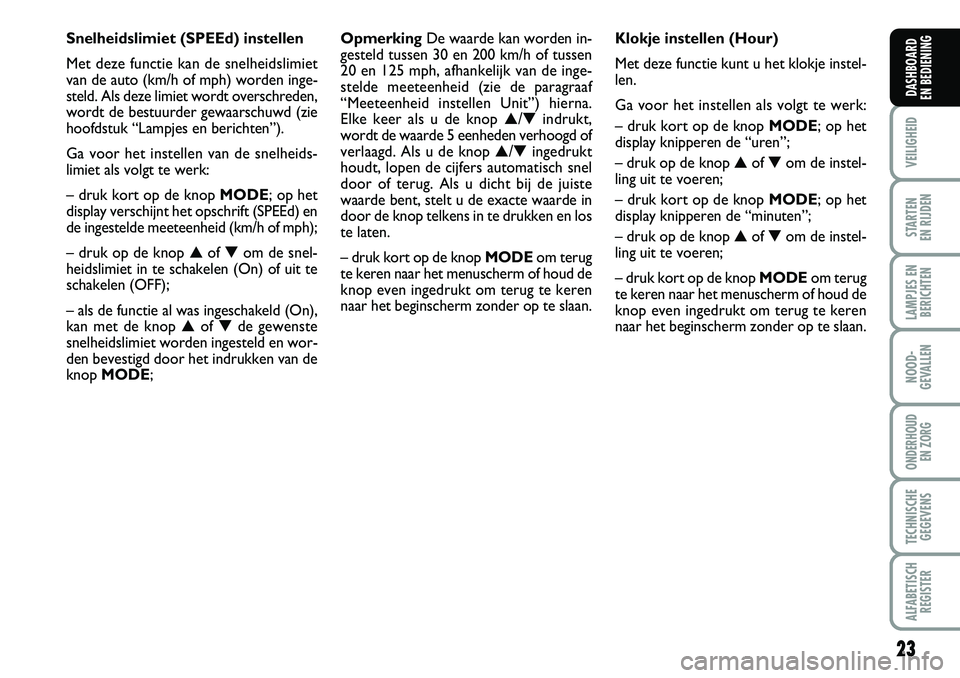

Snelheidslimiet (SPEEd) instellen
Met deze functie kan de snelheidslimiet
van de auto (km/h of mph) worden inge-
steld. Als deze limiet wordt overschreden,
wordt de bestuurder gewaarschuwd (zie
hoofdstuk “Lampjes en berichten”).
Ga voor het instellen van de snelheids-
limiet als volgt te werk:
– druk kort op de knop MODE; op het
display verschijnt het opschrift (SPEEd) en
de ingestelde meeteenheid (km/h of mph);
– druk op de knop▲of ▼om de snel-
heidslimiet in te schakelen (On) of uit te
schakelen (OFF);
– als de functie al was ingeschakeld (On),
kan met de knop ▲of ▼de gewenste
snelheidslimiet worden ingesteld en wor-
den bevestigd door het indrukken van de
knop MODE;OpmerkingDe waarde kan worden in-
gesteld tussen 30 en 200 km/h of tussen
20 en 125 mph, afhankelijk van de inge-
stelde meeteenheid (zie de paragraaf
“Meeteenheid instellen Unit”) hierna.
Elke keer als u de knop ▲/▼indrukt,
wordt de waarde 5 eenheden verhoogd of
verlaagd. Als u de knop ▲/▼ingedrukt
houdt, lopen de cijfers automatisch snel
door of terug. Als u dicht bij de juiste
waarde bent, stelt u de exacte waarde in
door de knop telkens in te drukken en los
te laten.
– druk kort op de knop MODEom terug
te keren naar het menuscherm of houd de
knop even ingedrukt om terug te keren
naar het beginscherm zonder op te slaan.Klokje instellen (Hour)
Met deze functie kunt u het klokje instel-
len.
Ga voor het instellen als volgt te werk:
– druk kort op de knop MODE; op het
display knipperen de “uren”;
– druk op de knop ▲of ▼om de instel-
ling uit te voeren;
– druk kort op de knop MODE; op het
display knipperen de “minuten”;
– druk op de knop ▲of ▼om de instel-
ling uit te voeren;
– druk kort op de knop MODEom terug
te keren naar het menuscherm of houd de
knop even ingedrukt om terug te keren
naar het beginscherm zonder op te slaan.

24
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

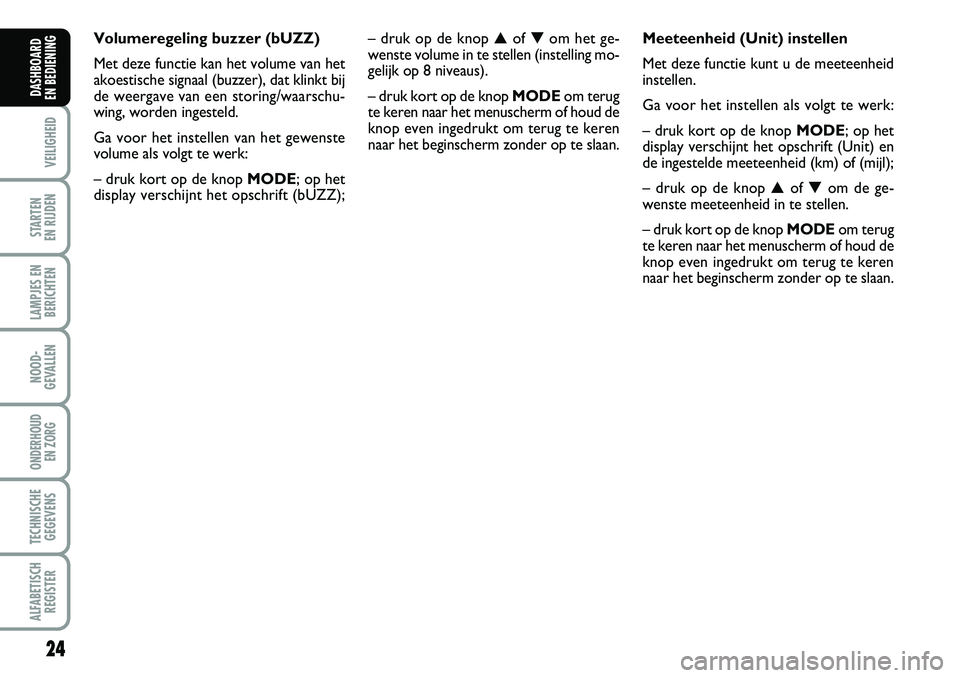

Volumeregeling buzzer (bUZZ)
Met deze functie kan het volume van het
akoestische signaal (buzzer), dat klinkt bij
de weergave van een storing/waarschu-
wing, worden ingesteld.
Ga voor het instellen van het gewenste
volume als volgt te werk:
– druk kort op de knop MODE; op het
display verschijnt het opschrift (bUZZ);– druk op de knop ▲of ▼om het ge-
wenste volume in te stellen (instelling mo-
gelijk op 8 niveaus).
– druk kort op de knop MODEom terug
te keren naar het menuscherm of houd de
knop even ingedrukt om terug te keren
naar het beginscherm zonder op te slaan.Meeteenheid (Unit) instellen
Met deze functie kunt u de meeteenheid
instellen.
Ga voor het instellen als volgt te werk:
– druk kort op de knop MODE; op het
display verschijnt het opschrift (Unit) en
de ingestelde meeteenheid (km) of (mijl);
– druk op de knop ▲of ▼om de ge-
wenste meeteenheid in te stellen.
– druk kort op de knop MODEom terug
te keren naar het menuscherm of houd de
knop even ingedrukt om terug te keren
naar het beginscherm zonder op te slaan.
