FIAT DUCATO 2008 Notice d'entretien (in French)

169
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

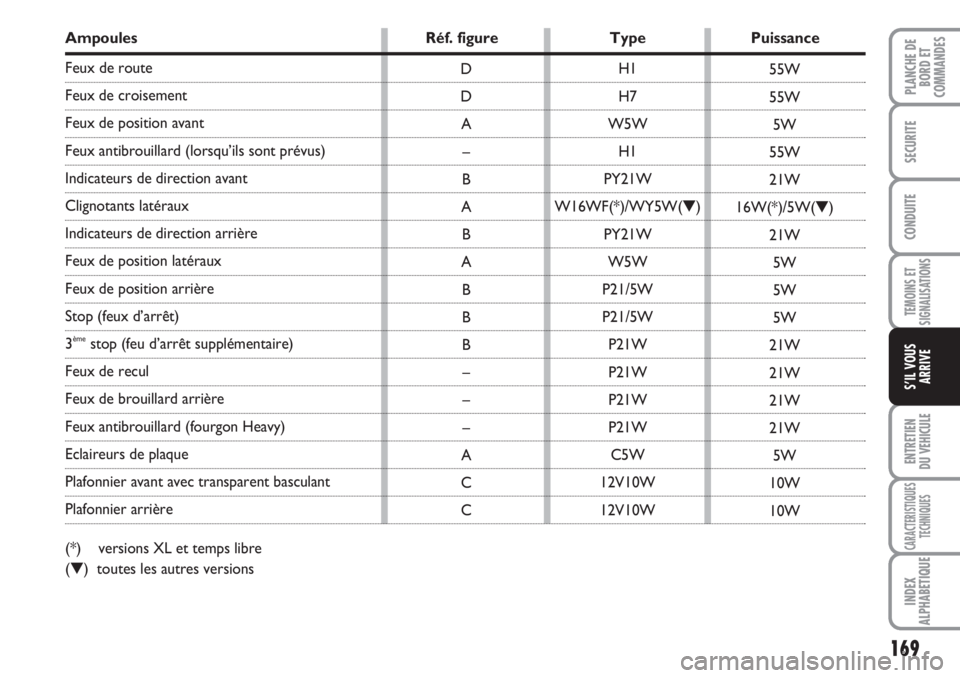

Ampoules Réf. figure Type Puissance
Feux de route
Feux de croisement
Feux de position avant
Feux antibrouillard (lorsqu’ils sont prévus)
Indicateurs de direction avant
Clignotants latéraux
Indicateurs de direction arrière
Feux de position latéraux
Feux de position arrière
Stop (feux d’arrêt)
3èmestop (feu d’arrêt supplémentaire)
Feux de recul
Feux de brouillard arrière
Feux antibrouillard (fourgon Heavy)
Eclaireurs de plaque
Plafonnier avant avec transparent basculant
Plafonnier arrière
(*) versions XL et temps libre
(▼) toutes les autres versionsH1
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10W D
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55W
55W
5W
55W
21W
16W(*)/5W(▼)
21W
5W
5W
5W
21W
21W
21W
21W
5W
10W
10W

170
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

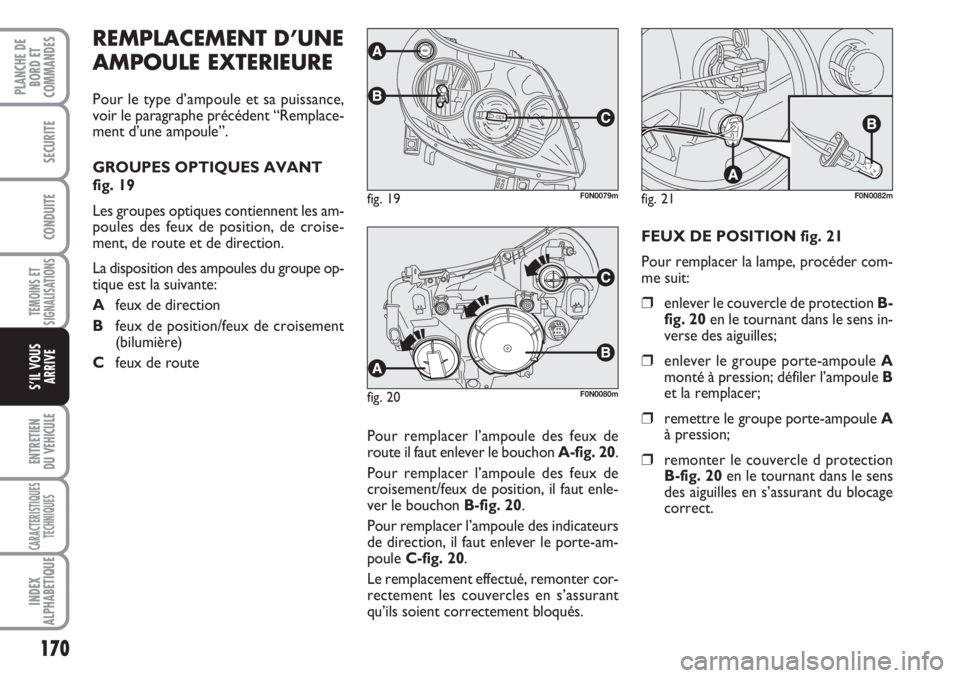

REMPLACEMENT D’UNE
AMPOULE EXTERIEURE
Pour le type d’ampoule et sa puissance,
voir le paragraphe précédent “Remplace-
ment d’une ampoule”.
GROUPES OPTIQUES AVANT
fig. 19
Les groupes optiques contiennent les am-
poules des feux de position, de croise-
ment, de route et de direction.
La disposition des ampoules du groupe op-
tique est la suivante:
Afeux de direction
Bfeux de position/feux de croisement
(bilumière)
Cfeux de route
Pour remplacer l’ampoule des feux de
route il faut enlever le bouchon A-fig. 20.
Pour remplacer l’ampoule des feux de
croisement/feux de position, il faut enle-
ver le bouchon B-fig. 20.
Pour remplacer l’ampoule des indicateurs
de direction, il faut enlever le porte-am-
poule C-fig. 20.
Le remplacement effectué, remonter cor-
rectement les couvercles en s’assurant
qu’ils soient correctement bloqués.FEUX DE POSITION fig. 21
Pour remplacer la lampe, procéder com-
me suit:
❒enlever le couvercle de protection B-
fig. 20en le tournant dans le sens in-
verse des aiguilles;
❒enlever le groupe porte-ampoule A
monté à pression; défiler l’ampoule B
et la remplacer;
❒remettre le groupe porte-ampoule A
à pression;
❒remonter le couvercle d protection
B-fig. 20en le tournant dans le sens
des aiguilles en s’assurant du blocage
correct.
fig. 19F0N0079mfig. 21F0N0082m
fig. 20F0N0080m

171
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
FEUX DE ROUTE
Pour remplacer la lampe, procéder com-
me suit:
❒enlever le couvercle de protection A-
fig. 20 en le tournant dans le sens in-
verse des aiguilles;
❒débrancher le connecteur électrique
A-fig. 22;
❒décrocher le ressort de retenue de
l’ampoule B-fig. 22;
❒enlever l’ampoule C-fig. 22 et la rem-
placer
❒remonter la nouvelle ampoule en fai-
sant coïncider la silhouette de la par-
tie métallique avec les rainures pré-
vues sur la parabole du phare, puis rac-
crocher le ressort de retenue de l’am-
poule Aet rebrancher le connecteur
électrique B;
❒remonter le couvercle de protection
A-fig. 20 en le tournant dans le sens
des aiguilles et en s’assurant du blo-
cage correct.INDICATEURS DE DIRECTION
Pour remplacer la lampe, procéder com-
me suit:
❒tourner dans le sens inverse des ai-
guilles, le porte-ampoule A-fig. 23et
l’enlever;
❒enlever l’ampoule en la poussant légè-
rement et en la tournant dans le sens
inverse des aiguilles (“baïonnette”);
❒remplacer l’ampoule;
❒réinsérer le porte-ampoule, en le tour-
nant dans le sens des aiguilles et en
s’assurant du blocage correct.FEUX DE CROISEMENT
Avec lampes à incandescence
Pour remplacer la lampe, procéder com-
me suit:
❒enlever le couvercle de protection B-
fig. 20 en le tournant dans le sens
contraire des aiguilles;
❒débrancher le connecteur électrique
A-fig. 24;
❒décrocher le ressort de retenue de
l’ampoule B-fig. 24;
❒enlever l’ampoule C-fig. 24et la rem-
placer;
❒remonter la nouvelle ampoule, en fai-
sant coïncider la silhouette de la par-
tie métallique avec les rainures pré-
vues sur la parabole du phare, puis rac-
crocher le ressort de retenue de l’am-
poule Bet rebrancher le connecteur
électrique A;
❒remonter le couvercle de protection
en le tournant dans le sens des aiguilles
et en s’assurant du blocage correct.
fig. 22F0N0083mfig. 23F0N0081mfig. 24F0N0084m

172
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

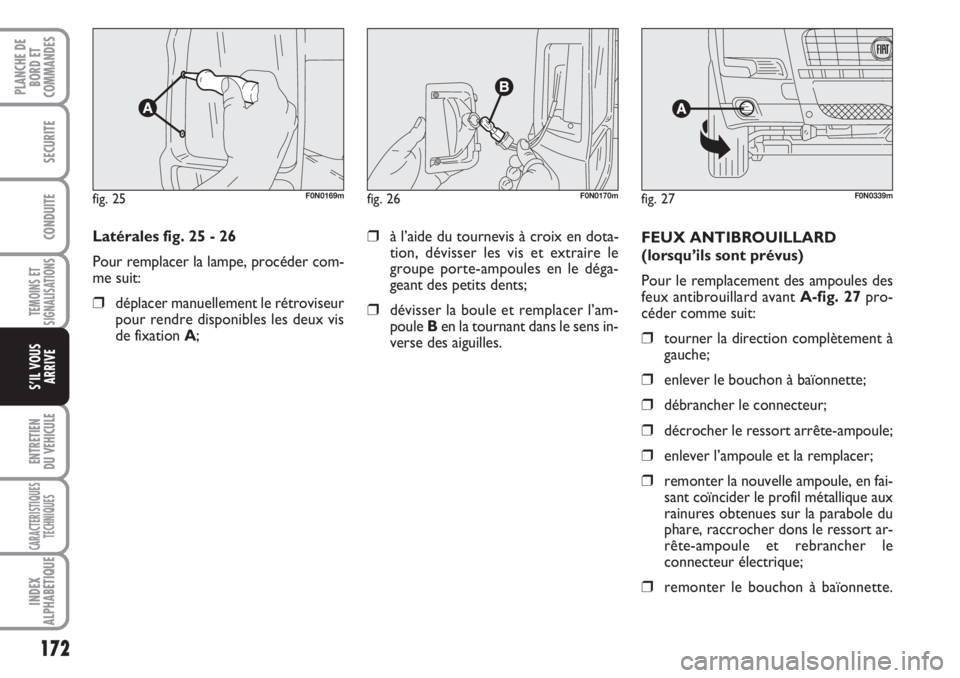

Latérales fig. 25 - 26
Pour remplacer la lampe, procéder com-
me suit:
❒déplacer manuellement le rétroviseur
pour rendre disponibles les deux vis
de fixation A;FEUX ANTIBROUILLARD
(lorsqu’ils sont prévus)
Pour le remplacement des ampoules des
feux antibrouillard avant A-fig. 27pro-
céder comme suit:
❒tourner la direction complètement à
gauche;
❒enlever le bouchon à baïonnette;
❒débrancher le connecteur;
❒décrocher le ressort arrête-ampoule;
❒enlever l’ampoule et la remplacer;
❒remonter la nouvelle ampoule, en fai-
sant coïncider le profil métallique aux
rainures obtenues sur la parabole du
phare, raccrocher dons le ressort ar-
rête-ampoule et rebrancher le
connecteur électrique;
❒remonter le bouchon à baïonnette.
fig. 25F0N0169mfig. 27F0N0339mfig. 26F0N0170m
❒à l’aide du tournevis à croix en dota-
tion, dévisser les vis et extraire le
groupe porte-ampoules en le déga-
geant des petits dents;
❒dévisser la boule et remplacer l’am-
poule Ben la tournant dans le sens in-
verse des aiguilles.

173
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

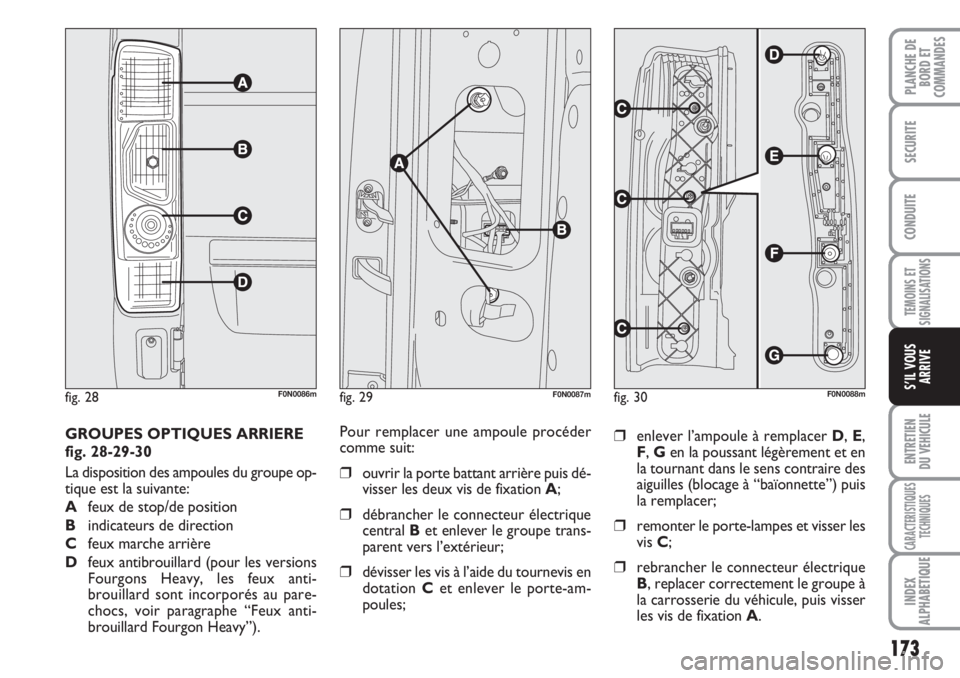

GROUPES OPTIQUES ARRIERE
fig. 28-29-30
La disposition des ampoules du groupe op-
tique est la suivante:
Afeux de stop/de position
Bindicateurs de direction
Cfeux marche arrière
Dfeux antibrouillard (pour les versions
Fourgons Heavy, les feux anti-
brouillard sont incorporés au pare-
chocs, voir paragraphe “Feux anti-
brouillard Fourgon Heavy”).
fig. 28F0N0086m
Pour remplacer une ampoule procéder
comme suit:
❒ouvrir la porte battant arrière puis dé-
visser les deux vis de fixation A;
❒débrancher le connecteur électrique
central B et enlever le groupe trans-
parent vers l’extérieur;
❒dévisser les vis à l’aide du tournevis en
dotation Cet enlever le porte-am-
poules;
❒enlever l’ampoule à remplacer D, E,
F, Gen la poussant légèrement et en
la tournant dans le sens contraire des
aiguilles (blocage à “baïonnette”) puis
la remplacer;
❒remonter le porte-lampes et visser les
vis C;
❒rebrancher le connecteur électrique
B, replacer correctement le groupe à
la carrosserie du véhicule, puis visser
les vis de fixation A.
fig. 30F0N0088mfig. 29F0N0087m

174
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
fig. 30aF0N0239mfig. 30bF0N0241mfig. 30cF0N0242m
fig. 30dF0N0243m

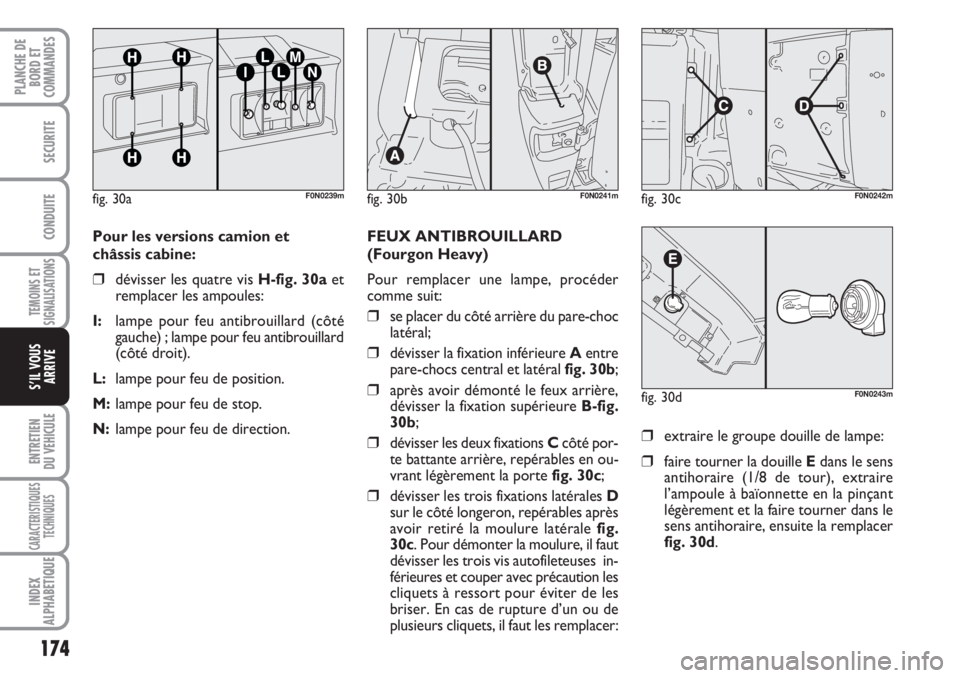

Pour les versions camion et
châssis cabine:
❒dévisser les quatre vis H-fig. 30aet
remplacer les ampoules:
I: lampe pour feu antibrouillard (côté
gauche) ; lampe pour feu antibrouillard
(côté droit).
L: lampe pour feu de position.
M: lampe pour feu de stop.
N: lampe pour feu de direction.FEUX ANTIBROUILLARD
(Fourgon Heavy)
Pour remplacer une lampe, procéder
comme suit:
❒se placer du côté arrière du pare-choc
latéral;
❒dévisser la fixation inférieure Aentre
pare-chocs central et latéral fig. 30b;
❒après avoir démonté le feux arrière,
dévisser la fixation supérieure B-fig.
30b;
❒dévisser les deux fixations C côté por-
te battante arrière, repérables en ou-
vrant légèrement la portefig. 30c;
❒dévisser les trois fixations latérales D
sur le côté longeron, repérables après
avoir retiré la moulure latérale fig.
30c. Pour démonter la moulure, il faut
dévisser les trois vis autofileteuses in-
férieures et couper avec précaution les
cliquets à ressort pour éviter de les
briser. En cas de rupture d’un ou de
plusieurs cliquets, il faut les remplacer:
❒extraire le groupe douille de lampe:
❒faire tourner la douille Edans le sens
antihoraire (1/8 de tour), extraire
l’ampoule à baïonnette en la pinçant
légèrement et la faire tourner dans le
sens antihoraire, ensuite la remplacer
fig. 30d.

175
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
FEUX 3ème STOP fig. 31-32
Pour remplacer une ampoule, procéder
ainsi:
❒dévisser les deux vis de fixation A-fig.
31;
❒extraire le groupe transparent;
❒en agissant de façon opposée sur les
ailettes B-fig. 32extraire le porte-am-
poules;
❒extraire l’ampoule montée à pression
et la remplacer.FEUX DE PLAQUE fig. 33
Pour remplacer une ampoule, procéder
ainsi:
❒agir sur le point indiqué par la flèche
et enlever le groupe transparent A;
❒remplacer l’ampoule en la dégageant des
contacts latéraux et en s’assurant que la
nouvelle ampoule soit correctement
bloquée entre les contacts mêmes;
❒remonter le transparent monté à
pression.fig. 32F0N0142m
fig. 33F0N0089mfig. 31F0N0141mfig. 33aF0N0244m
FEUX DE POSITION LATERAUX
(si prévus)
Pour remplacer une ampoule, procéder
comme suit:
❒sur fourgon extra long:
– dévisser les deux vis de fixation
C-fig. 33aet retirer le feu;
– retirer la douille Dsituée à l’arriè-
re du feu en la faisant tourner d’1/4
de tour;
– extraire l’ampoule montée sous
pression et la remplacer.
❒pour cabines à caisson:
– retirer la douille située à l’arrière du
feu en la faisant tourner d’1/4 de
tour;
– extraire l’ampoule montée sous
pression et la remplacer.

176
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
PLAFONNIER ARRIERE
Pour remplacer les ampoules procéder
comme suit:
❒agir sur les points indiqués par les
flèches et enlever le plafonnier D-fig.
36;
❒ouvrir le volet de protection E-fig. 37;
❒remplacer l’ampoule F-fig. 37en la dé-
gageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit blo-
quée entre les contacts mêmes;
❒fermer le volet de protection E-fig.
37et réintroduire le plafonnier D-fig.
36dans son logement en s’assurant du
blocage.
fig. 34F0N0090m
fig. 35F0N0091m
fig. 36F0N0092m
fig. 37F0N0093m
REMPLACEMENT D’UNE
AMPOULE INTERIEURE
Pour le type d’ampoule et sa puissance,
voir les indications au paragraphe “Rem-
placement d’une ampoule”.
PLAFONNIER AVANT
Pour remplacer les ampoules procéder
comme suit:
❒agir sur les points indiqués par les
flèches et enlever le plafonnier A-fig.
34;
❒ouvrir le volet de protection B-fig. 35;
❒remplacer les ampoules C-fig. 35en
les dégageant des contacts latéraux s’as-
surant que les nouvelles ampoules
soient correctement bloquées entre les
contacts mêmes;
❒refermer le volet B-fig. 35et fixer le
plafonnier A-fig. 34dans son loge-
ment en s’assurant de son blocage.

177
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

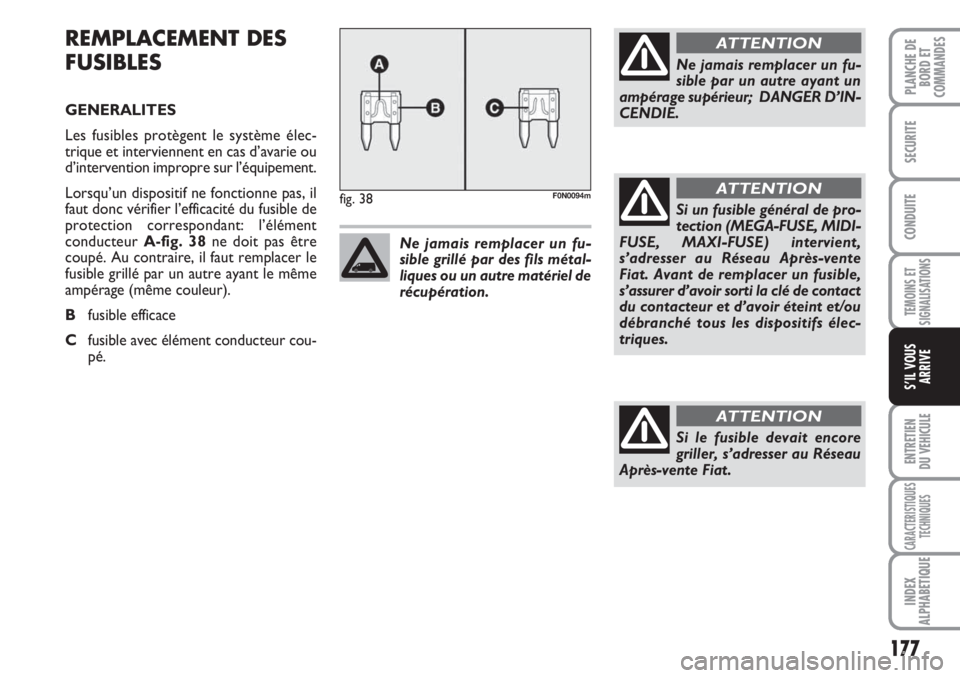

REMPLACEMENT DES
FUSIBLES
GENERALITES
Les fusibles protègent le système élec-
trique et interviennent en cas d’avarie ou
d’intervention impropre sur l’équipement.
Lorsqu’un dispositif ne fonctionne pas, il
faut donc vérifier l’efficacité du fusible de
protection correspondant: l’élément
conducteur A-fig. 38ne doit pas être
coupé. Au contraire, il faut remplacer le
fusible grillé par un autre ayant le même
ampérage (même couleur).
Bfusible efficace
Cfusible avec élément conducteur cou-
pé.
fig. 38F0N0094m
Ne jamais remplacer un fu-
sible grillé par des fils métal-
liques ou un autre matériel de
récupération.
Ne jamais remplacer un fu-
sible par un autre ayant un
ampérage supérieur; DANGER D’IN-
CENDIE.
ATTENTION
Si un fusible général de pro-
tection (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) intervient,
s’adresser au Réseau Après-vente
Fiat. Avant de remplacer un fusible,
s’assurer d’avoir sorti la clé de contact
du contacteur et d’avoir éteint et/ou
débranché tous les dispositifs élec-
triques.
ATTENTION
Si le fusible devait encore
griller, s’adresser au Réseau
Après-vente Fiat.
ATTENTION

178
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

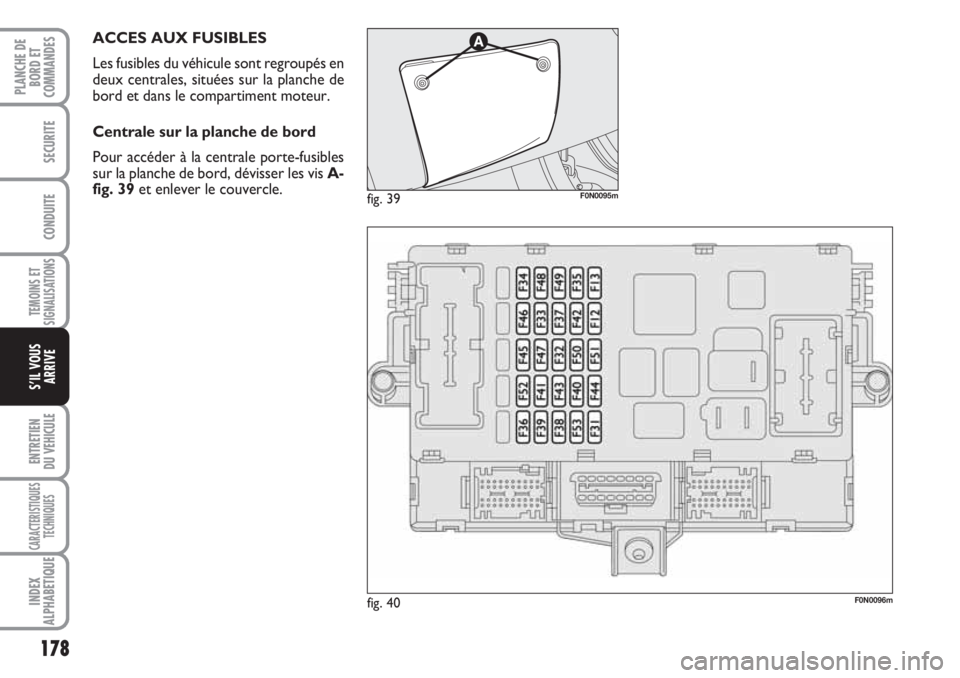

ACCES AUX FUSIBLES
Les fusibles du véhicule sont regroupés en
deux centrales, situées sur la planche de
bord et dans le compartiment moteur.
Centrale sur la planche de bord
Pour accéder à la centrale porte-fusibles
sur la planche de bord, dévisser les vis A-
fig. 39et enlever le couvercle.
fig. 40F0N0096m
fig. 39F0N0095m
