ATTENTION Les coupons d’Entretien
Programmé sont indiqués par le Construc-
teur. La non-exécution de ces coupons
peut provoquer la perte de la garantie.
Le service d’Entretien Programmé est as-
suré par tous les Réseaux Après-vente
Fiat, à des temps fixés d’avance.
Si pendant l’exécution de chaque inter-
vention, en plus des opérations prévues, il
s’avérait nécessaire de procéder à d’ulté-
rieurs remplacements ou réparations, ces
dernières ne pourront être effectuées
qu’avec l’accord explicite du Client.ATTENTION Il est recommandé de si-
gnaler immédiatement au Réseau Après-
vente Fiat de petites anomalies de fonc-
tionnement éventuelles sans attendre
l’exécution du prochain coupon.
Si le véhicule est souvent employé pour
atteler des remorques, il faut réduire l’in-
tervalle entre un entretien programmé et

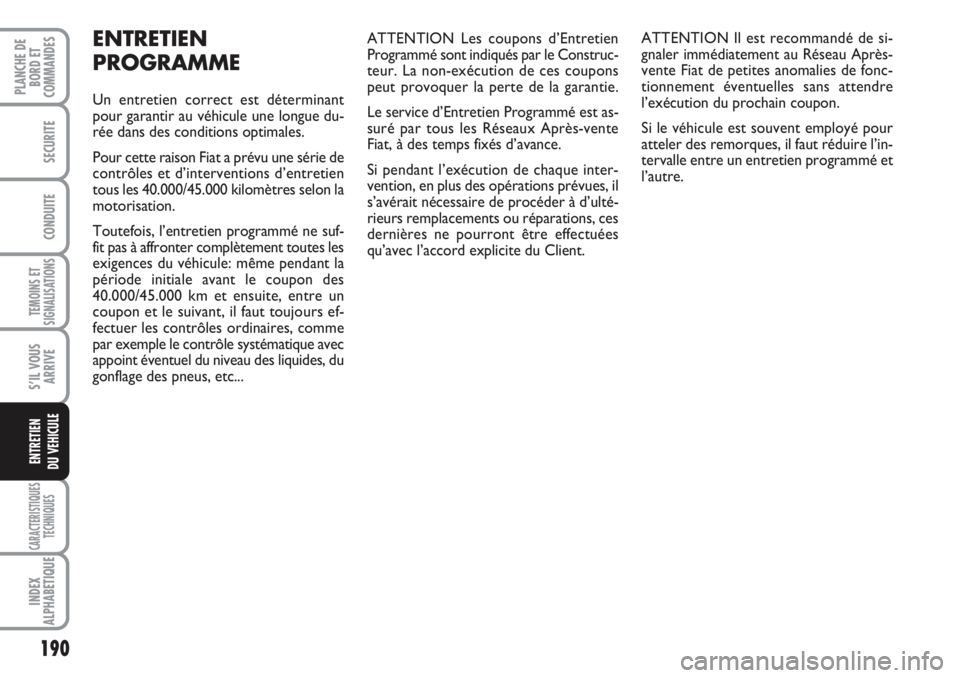

l’autre.ENTRETIEN
PROGRAMME
Un entretien correct est déterminant
pour garantir au véhicule une longue du-
rée dans des conditions optimales.
Pour cette raison Fiat a prévu une série de
contrôles et d’interventions d’entretien
tous les 40.000/45.000 kilomètres selon la
motorisation.
Toutefois, l’entretien programmé ne suf-
fit pas à affronter complètement toutes les
exigences du véhicule: même pendant la
période initiale avant le coupon des
40.000/45.000 km et ensuite, entre un
coupon et le suivant, il faut toujours ef-
fectuer les contrôles ordinaires, comme
par exemple le contrôle systématique avec
appoint éventuel du niveau des liquides, du
gonflage des pneus, etc...
190
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE

191
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
45 90 135 180 225
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●●●●
●●●●●
●●●●●

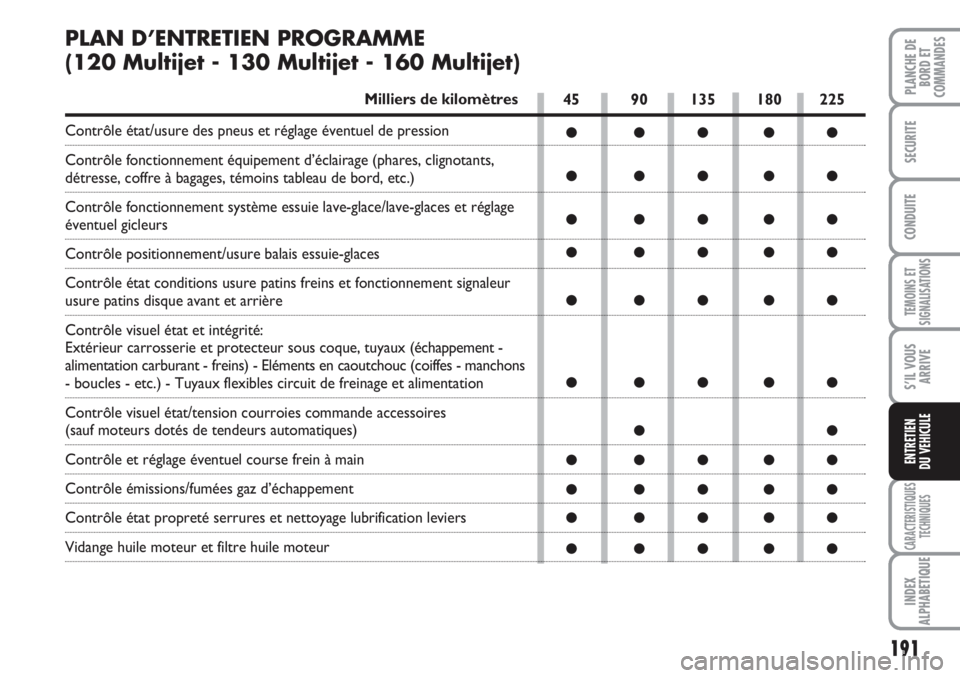

PLAN D’ENTRETIEN PROGRAMME
(120 Multijet - 130 Multijet - 160 Multijet)
Milliers de kilomètres
Contrôle état/usure des pneus et réglage éventuel de pression
Contrôle fonctionnement équipement d’éclairage (phares, clignotants,
détresse, coffre à bagages, témoins tableau de bord, etc.)
Contrôle fonctionnement système essuie lave-glace/lave-glaces et réglage
éventuel gicleurs
Contrôle positionnement/usure balais essuie-glaces
Contrôle état conditions usure patins freins et fonctionnement signaleur
usure patins disque avant et arrière
Contrôle visuel état et intégrité:
Extérieur carrosserie et protecteur sous coque, tuyaux (échappement -
alimentation carburant - freins) - Eléments en caoutchouc (coiffes - manchons
- boucles - etc.) - Tuyaux flexibles circuit de freinage et alimentation
Contrôle visuel état/tension courroies commande accessoires
(sauf moteurs dotés de tendeurs automatiques)
Contrôle et réglage éventuel course frein à main
Contrôle émissions/fumées gaz d’échappement
Contrôle état propreté serrures et nettoyage lubrification leviers
Vidange huile moteur et filtre huile moteur

192
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
45 90 135 180 225
●●●●●
●●●●●
●●●●●
●
●
●
●●●●●
●●
●●●●●
Milliers de kilomètres

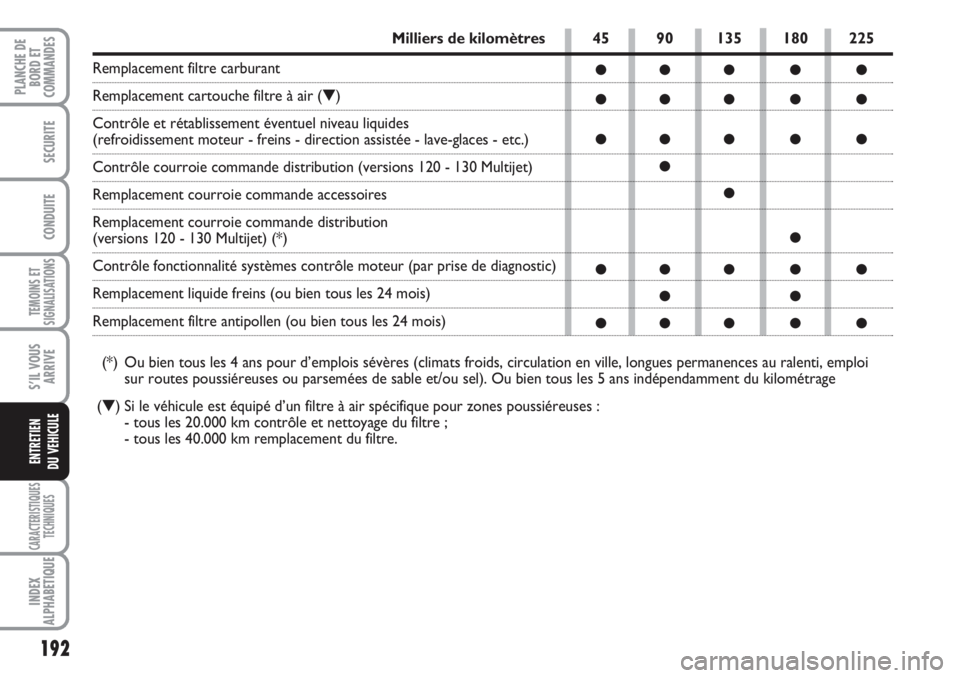

Remplacement filtre carburant
Remplacement cartouche filtre à air (▼)
Contrôle et rétablissement éventuel niveau liquides
(refroidissement moteur - freins - direction assistée - lave-glaces - etc.)
Contrôle courroie commande distribution (versions 120 - 130 Multijet)
Remplacement courroie commande accessoires
Remplacement courroie commande distribution
(versions 120 - 130 Multijet) (*)
Contrôle fonctionnalité systèmes contrôle moteur (par prise de diagnostic)
Remplacement liquide freins (ou bien tous les 24 mois)
Remplacement filtre antipollen (ou bien tous les 24 mois)
(*) Ou bien tous les 4 ans pour d’emplois sévères (climats froids, circulation en ville, longues permanences au ralenti, emploi
sur routes poussiéreuses ou parsemées de sable et/ou sel). Ou bien tous les 5 ans indépendamment du kilométrage
(▼) Si le véhicule est équipé d’un filtre à air spécifique pour zones poussiéreuses :
- tous les 20.000 km contrôle et nettoyage du filtre ;
- tous les 40.000 km remplacement du filtre.

193
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
40 80 120 160 200
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●

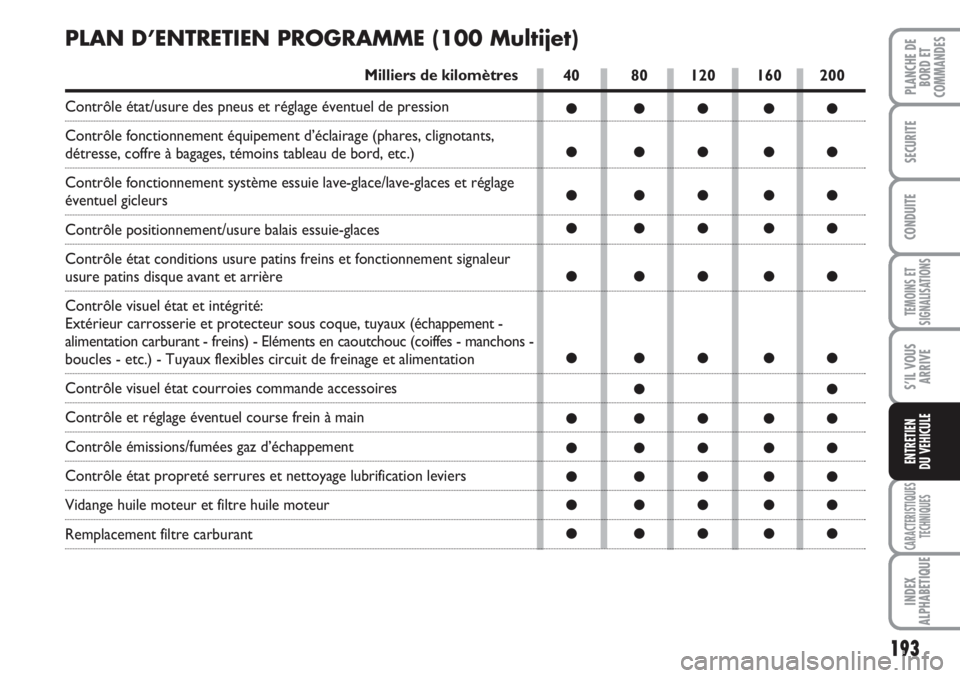

PLAN D’ENTRETIEN PROGRAMME (100 Multijet)
Milliers de kilomètres
Contrôle état/usure des pneus et réglage éventuel de pression
Contrôle fonctionnement équipement d’éclairage (phares, clignotants,
détresse, coffre à bagages, témoins tableau de bord, etc.)
Contrôle fonctionnement système essuie lave-glace/lave-glaces et réglage
éventuel gicleurs
Contrôle positionnement/usure balais essuie-glaces
Contrôle état conditions usure patins freins et fonctionnement signaleur
usure patins disque avant et arrière
Contrôle visuel état et intégrité:
Extérieur carrosserie et protecteur sous coque, tuyaux (échappement -
alimentation carburant - freins) - Eléments en caoutchouc (coiffes - manchons -
boucles - etc.) - Tuyaux flexibles circuit de freinage et alimentation
Contrôle visuel état courroies commande accessoires
Contrôle et réglage éventuel course frein à main
Contrôle émissions/fumées gaz d’échappement
Contrôle état propreté serrures et nettoyage lubrification leviers
Vidange huile moteur et filtre huile moteur
Remplacement filtre carburant

40 80 120 160 200
●●●●●
●●●●●
●
●●●●●
●●
●●●●●
194
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE

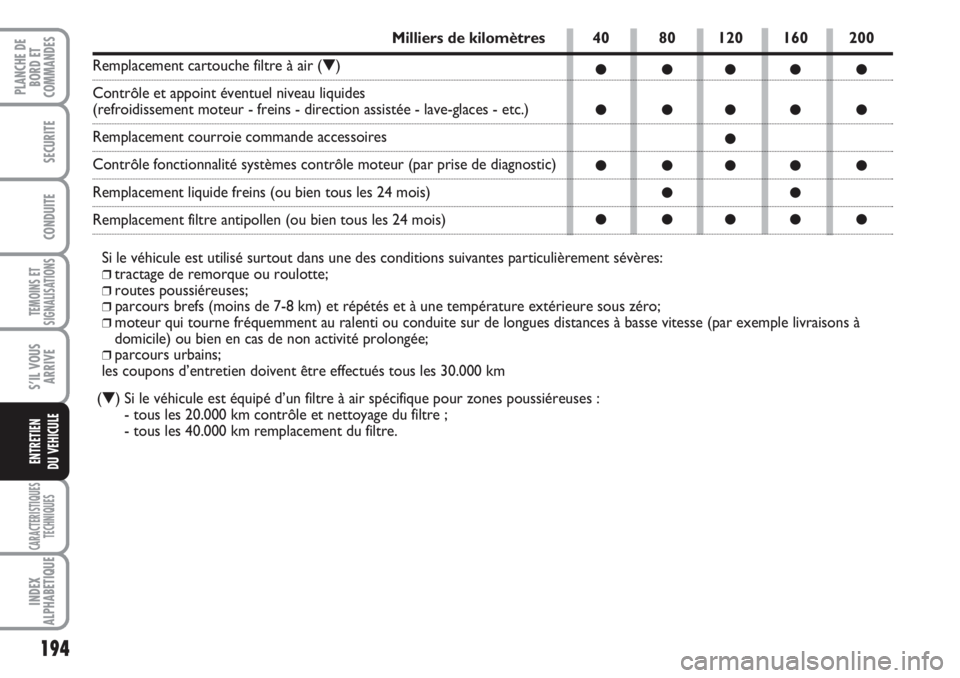

Milliers de kilomètres
Remplacement cartouche filtre à air (▼)
Contrôle et appoint éventuel niveau liquides
(refroidissement moteur - freins - direction assistée - lave-glaces - etc.)
Remplacement courroie commande accessoires
Contrôle fonctionnalité systèmes contrôle moteur (par prise de diagnostic)
Remplacement liquide freins (ou bien tous les 24 mois)
Remplacement filtre antipollen (ou bien tous les 24 mois)
Si le véhicule est utilisé surtout dans une des conditions suivantes particulièrement sévères:
❒tractage de remorque ou roulotte;❒routes poussiéreuses;❒ parcours brefs (moins de 7-8 km) et répétés et à une température extérieure sous zéro;❒moteur qui tourne fréquemment au ralenti ou conduite sur de longues distances à basse vitesse (par exemple livraisons à
domicile) ou bien en cas de non activité prolongée;
❒parcours urbains;
les coupons d’entretien doivent être effectués tous les 30.000 km
(▼) Si le véhicule est équipé d’un filtre à air spécifique pour zones poussiéreuses :
- tous les 20.000 km contrôle et nettoyage du filtre ;
- tous les 40.000 km remplacement du filtre.

195
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
UTILISATION SEVERE
DU VEHICULE
Au cas où le véhicule est utilisé essentiel-
lement dans l’une des conditions particu-
lièrement sévères:
❒tractage de remorque ou roulotte;
❒routes poussiéreuses;
❒parcours brefs (moins de 7-8 km) et
répétés et à une température exté-
rieure sous zéro;
moteur qui tourne fréquemment au ralenti
ou bien conduite sur de longs parcours à
faible vitesse (ex. livraisons porte à porte)
ou en cas de longue immobilisation;
❒parcours urbains;
il est nécessaire d’effectuer les contrôles
suivants plus fréquemment que prévu par
le Plan d’Entretien Programmé:
❒contrôle état et usure des plaquettes
freins à disque avant;
❒contrôle état nettoyage des serrures
du capot moteur et coffre à bagages,
nettoyage et lubrification des leviers.
❒contrôle visuel état: moteur, boîte de
vitesses, transmission, bouts rigides et
flexibles des tuyaux (échappement -
alimentation carburant - freins) élé-
ments en caoutchouc (coiffes - man-
chons - douilles etc.);
❒contrôle état de charge et niveau du
liquide de la batterie (électrolyte);
❒contrôle visuel état des courroies
commandes accessoires;
❒contrôle et remplacement éventuel
du filtre anti-pollen;
❒contrôle et remplacement éventuel
filtre à air.

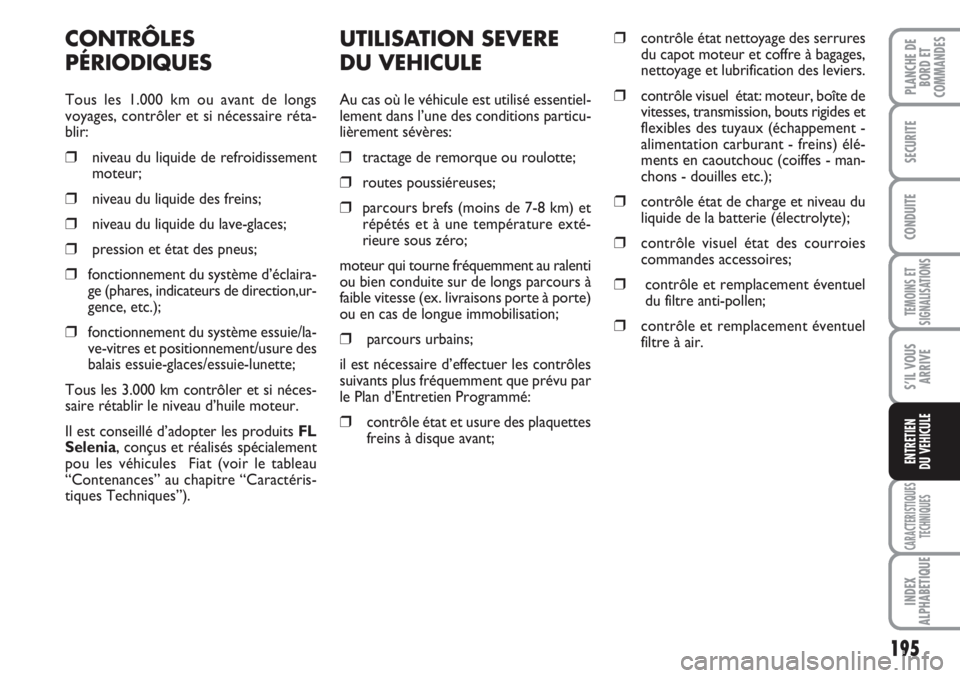

CONTRÔLES
PÉRIODIQUES
Tous les 1.000 km ou avant de longs
voyages, contrôler et si nécessaire réta-
blir:
❒niveau du liquide de refroidissement
moteur;
❒niveau du liquide des freins;
❒niveau du liquide du lave-glaces;
❒pression et état des pneus;
❒fonctionnement du système d’éclaira-
ge (phares, indicateurs de direction,ur-
gence, etc.);
❒fonctionnement du système essuie/la-
ve-vitres et positionnement/usure des
balais essuie-glaces/essuie-lunette;
Tous les 3.000 km contrôler et si néces-
saire rétablir le niveau d’huile moteur.
Il est conseillé d’adopter les produits FL
Selenia, conçus et réalisés spécialement
pou les véhicules Fiat (voir le tableau
“Contenances” au chapitre “Caractéris-
tiques Techniques”).

196
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
VERIFICATION
DES NIVEAUX

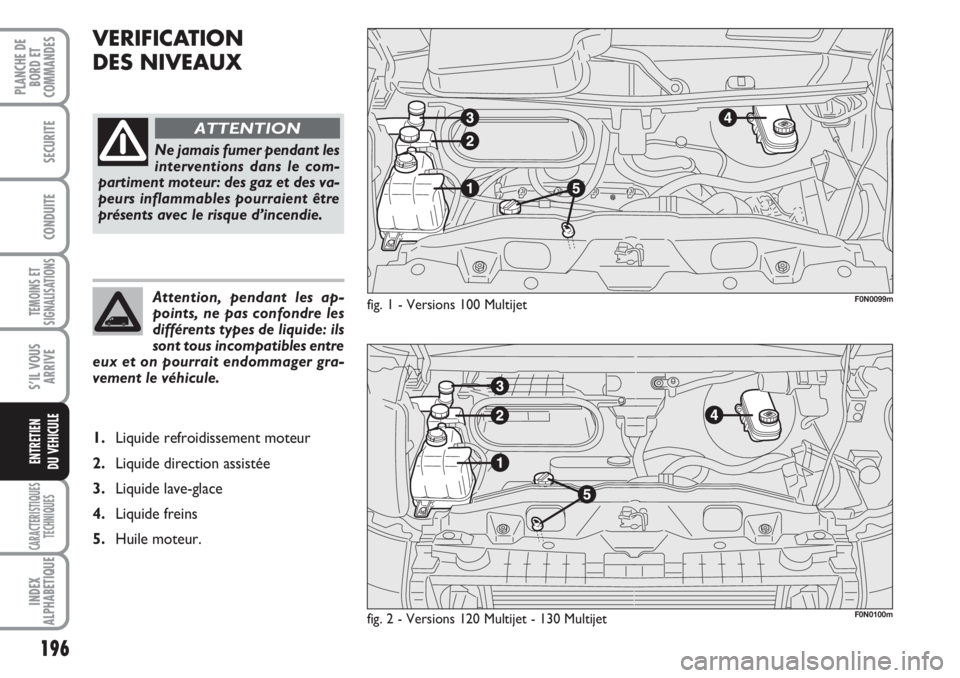

fig. 1 - Versions 100 Multijet
Ne jamais fumer pendant les
interventions dans le com-
partiment moteur: des gaz et des va-
peurs inflammables pourraient être
présents avec le risque d’incendie.
ATTENTION
Attention, pendant les ap-
points, ne pas confondre les
différents types de liquide: ils
sont tous incompatibles entre
eux et on pourrait endommager gra-
vement le véhicule.

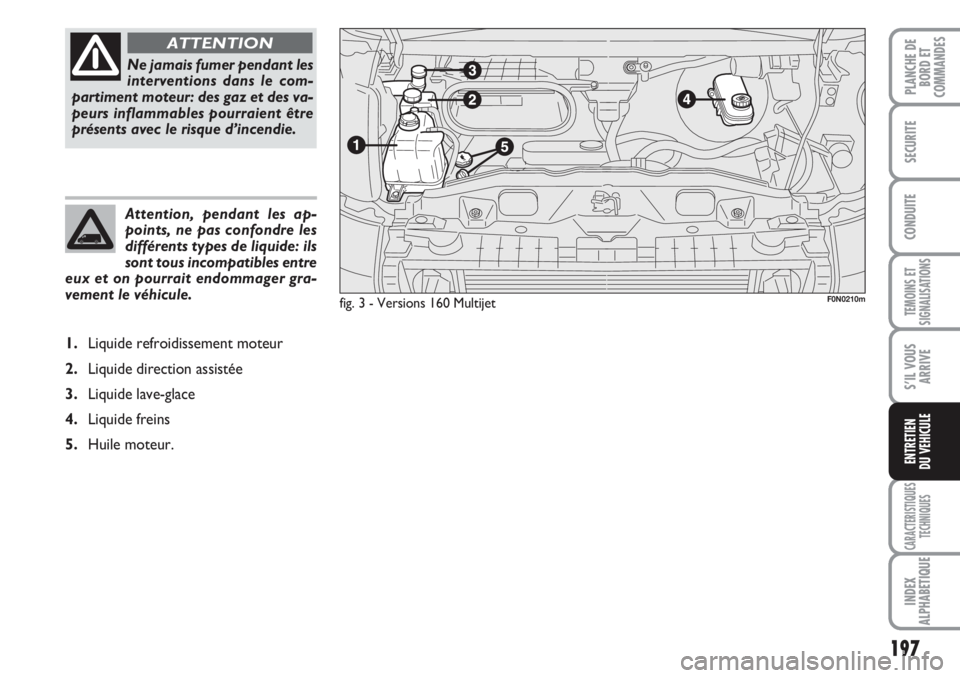

1.Liquide refroidissement moteur
2.Liquide direction assistée
3.Liquide lave-glace
4.Liquide freins
5.Huile moteur.
F0N0099m
fig. 2 - Versions 120 Multijet - 130 MultijetF0N0100m

Attention, pendant les ap-
points, ne pas confondre les
différents types de liquide: ils
sont tous incompatibles entre
eux et on pourrait endommager gra-
vement le véhicule.
197
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
fig. 3 - Versions 160 MultijetF0N0210m
1.Liquide refroidissement moteur
2.Liquide direction assistée
3.Liquide lave-glace
4.Liquide freins
5.Huile moteur.
Ne jamais fumer pendant les
interventions dans le com-
partiment moteur: des gaz et des va-
peurs inflammables pourraient être
présents avec le risque d’incendie.
ATTENTION

CONSOMMATION D’HUILE
MOTEUR
A titre indicatif, la consommation maxi
d’huile moteur est de 400 grammes tous
les 1000 km.
Pendant la première période d’utilisation
du véhicule, le moteur se trouve e phase
d’ajustement, par conséquent les consom-
mations d’huile moteur peuvent être
considérées stabilisées après avoir par-

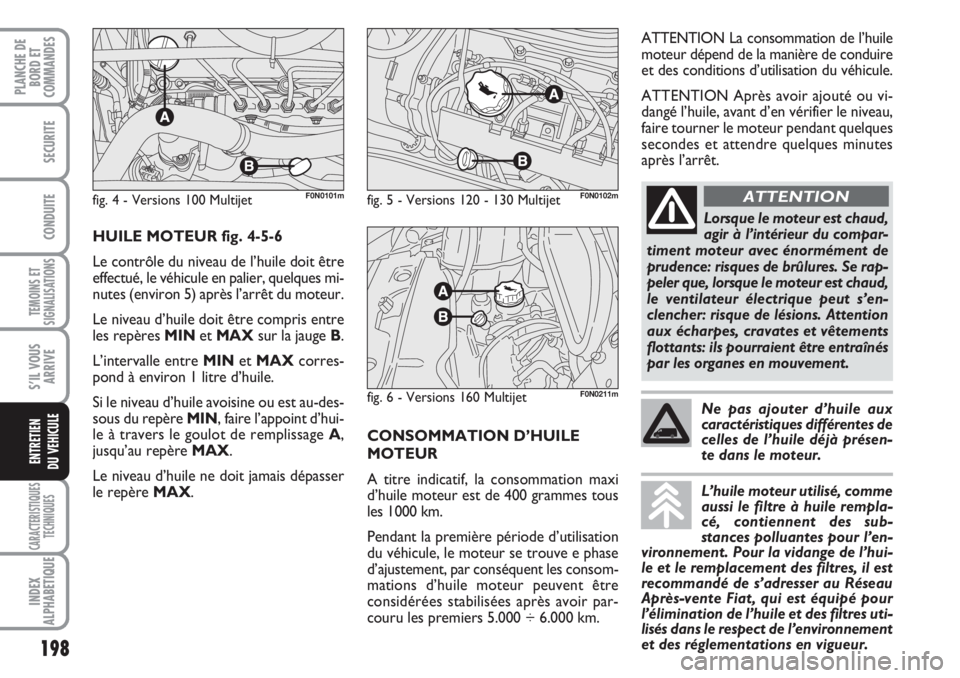

couru les premiers 5.000 ÷ 6.000 km. HUILE MOTEUR fig. 4-5-6
Le contrôle du niveau de l’huile doit être
effectué, le véhicule en palier, quelques mi-
nutes (environ 5) après l’arrêt du moteur.
Le niveau d’huile doit être compris entre
les repères MINet MAXsur la jauge B.
L’intervalle entre MINet MAXcorres-
pond à environ 1 litre d’huile.
Si le niveau d’huile avoisine ou est au-des-
sous du repère MIN, faire l’appoint d’hui-
le à travers le goulot de remplissage A,
jusqu’au repère MAX.
Le niveau d’huile ne doit jamais dépasser
le repère MAX.
fig. 4 - Versions 100 MultijetF0N0101mfig. 5 - Versions 120 - 130 MultijetF0N0102m
Lorsque le moteur est chaud,
agir à l’intérieur du compar-
timent moteur avec énormément de
prudence: risques de brûlures. Se rap-
peler que, lorsque le moteur est chaud,
le ventilateur électrique peut s’en-
clencher: risque de lésions. Attention
aux écharpes, cravates et vêtements
flottants: ils pourraient être entraînés
par les organes en mouvement.
ATTENTION
Ne pas ajouter d’huile aux
caractéristiques différentes de
celles de l’huile déjà présen-
te dans le moteur.
L’huile moteur utilisé, comme
aussi le filtre à huile rempla-
cé, contiennent des sub-
stances polluantes pour l’en-
vironnement. Pour la vidange de l’hui-
le et le remplacement des filtres, il est
recommandé de s’adresser au Réseau
Après-vente Fiat, qui est équipé pour
l’élimination de l’huile et des filtres uti-
lisés dans le respect de l’environnement
et des réglementations en vigueur.
198
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
ATTENTION La consommation de l’huile
moteur dépend de la manière de conduire
et des conditions d’utilisation du véhicule.
ATTENTION Après avoir ajouté ou vi-
dangé l’huile, avant d’en vérifier le niveau,
faire tourner le moteur pendant quelques
secondes et attendre quelques minutes
après l’arrêt.
fig. 6 - Versions 160 MultijetF0N0211m
