ECU FIAT DUCATO 2010 Instructieboek (in Dutch)

201
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

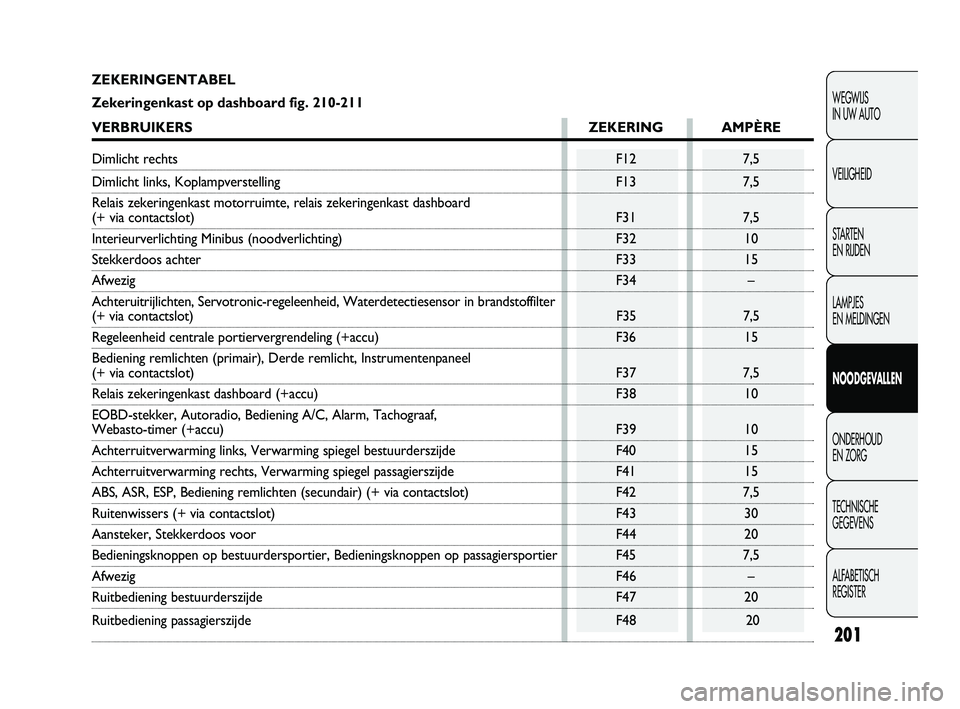

ZEKERINGENTABEL
Zekeringenkast op dashboard fig. 210-211
VERBRUIKERS ZEKERING AMPÈRE
Dimlicht rechts F12 7,5
Dimlicht links, Koplampverstelling F13 7,5
Relais zekeringenkast motorruimte, relais zekeringenkast dashboard
(+ via contactslot) F31 7,5
Interieurverlichting Minibus (noodverlichting) F32 10
Stekkerdoos achter F33 15
AfwezigF34 –
Achteruitrijlichten, Servotronic-regeleenheid, Waterdetectiesensor in brandstoffilter
(+ via contactslot) F35 7,5
Regeleenheid centrale portiervergrendeling (+accu) F36 15
Bediening remlichten (primair), Derde remlicht, Instrumentenpaneel
(+ via contactslot) F37 7,5
Relais zekeringenkast dashboard (+accu) F38 10
EOBD-stekker, Autoradio, Bediening A/C, Alarm, Tachograaf,
Webasto-timer (+accu) F39 10
Achterruitverwarming links, Verwarming spiegel bestuurderszijde F40 15
Achterruitverwarming rechts, Verwarming spiegel passagierszijde F41 15
ABS, ASR, ESP, Bediening remlichten (secundair) (+ via contactslot) F42 7,5
Ruitenwissers (+ via contactslot) F43 30
Aansteker, Stekkerdoos voor F44 20
Bedieningsknoppen op bestuurdersportier, Bedieningsknoppen op passagiersportier F45 7,5
AfwezigF46 –
Ruitbediening bestuurderszijde F47 20
Ruitbediening passagierszijde F48 20
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 201

202
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

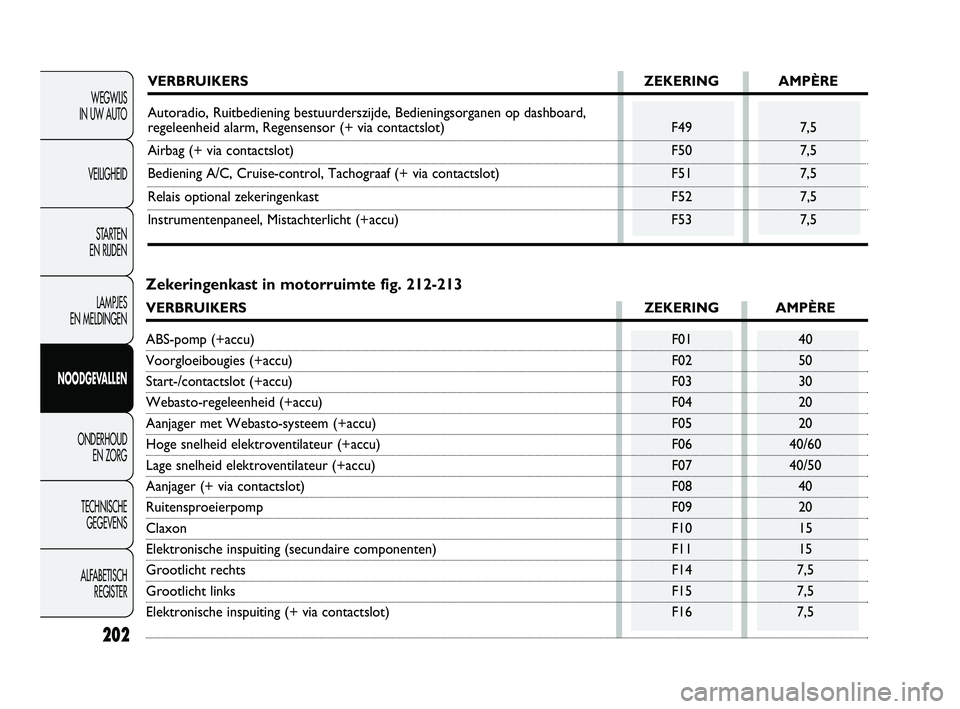

VERBRUIKERS ZEKERING AMPÈRE
Autoradio, Ruitbediening bestuurderszijde, Bedieningsorganen op dashboard,
regeleenheid alarm, Regensensor (+ via contactslot) F49 7,5
Airbag (+ via contactslot) F50 7,5
Bediening A/C, Cruise-control, Tachograaf (+ via contactslot) F51 7,5
Relais optional zekeringenkast F52 7,5
Instrumentenpaneel, Mistachterlicht (+accu) F53 7,5
Zekeringenkast in motorruimte fig. 212-213
VERBRUIKERS ZEKERING AMPÈRE
ABS-pomp (+accu) F01 40
Voorgloeibougies (+accu) F02 50
Start-/contactslot (+accu) F03 30
Webasto-regeleenheid (+accu) F04 20
Aanjager met Webasto-systeem (+accu) F05 20
Hoge snelheid elektroventilateur (+accu) F06 40/60
Lage snelheid elektroventilateur (+accu) F07 40/50
Aanjager (+ via contactslot) F08 40
Ruitensproeierpomp F09 20
ClaxonF10 15
Elektronische inspuiting (secundaire componenten) F11 15
Grootlicht rechts F14 7,5
Grootlicht links F15 7,5
Elektronische inspuiting (+ via contactslot) F16 7,5
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 202
