BETRIEBSANLEITUNG
FIATDUCATO

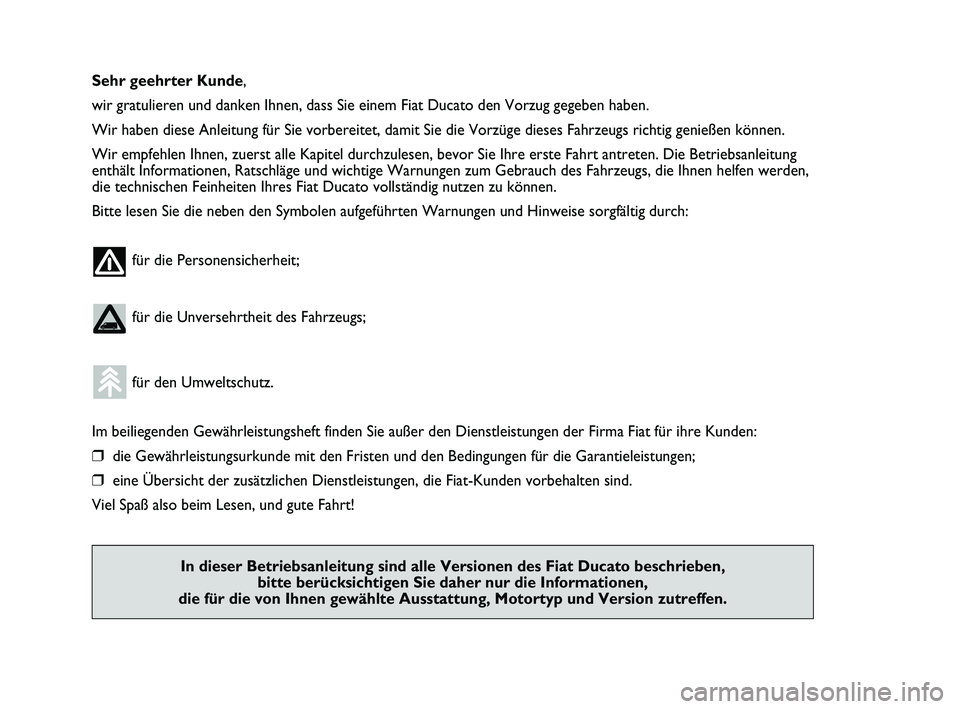

Sehr geehrter Kunde,
wir gratulieren und danken Ihnen, dass Sie einem Fiat Ducato den Vorzug gegeben haben.
Wir haben diese Anleitung für Sie vorbereitet, damit Sie die Vorzüge dieses Fahrzeugs richtig genießen können.
Wir empfehlen Ihnen, zuerst alle Kapitel durchzulesen, bevor Sie Ihre erste Fahrt antreten. Die Betriebsanleitung
enthält Informationen, Ratschläge und wichtige Warnungen zum Gebrauch des Fahrzeugs, die Ihnen helfen werden,
die technischen Feinheiten Ihres Fiat Ducato vollständig nutzen zu können.
Bitte lesen Sie die neben den Symbolen aufgeführten Warnungen und Hinweise sorgfältig durch:
für die Personensicherheit;
für die Unversehrtheit des Fahrzeugs;
für den Umweltschutz.
Im beiliegenden Gewährleistungsheft finden Sie außer den Dienstleistungen der Firma Fiat für ihre Kunden:
❒die Gewährleistungsurkunde mit den Fristen und den Bedingungen für die Garantieleistungen;
❒eine Übersicht der zusätzlichen Dienstleistungen, die Fiat-Kunden vorbehalten sind.
Viel Spaß also beim Lesen, und gute Fahrt!
In dieser Betriebsanleitung sind alle Versionen des Fiat Ducato beschrieben,
bitte berücksichtigen Sie daher nur die Informationen,
die für die von Ihnen gewählte Ausstattung, Motortyp und Version zutreffen.
001-036 DUCATO LUM D 7ed 6/17/10 12:36 PM Page 1

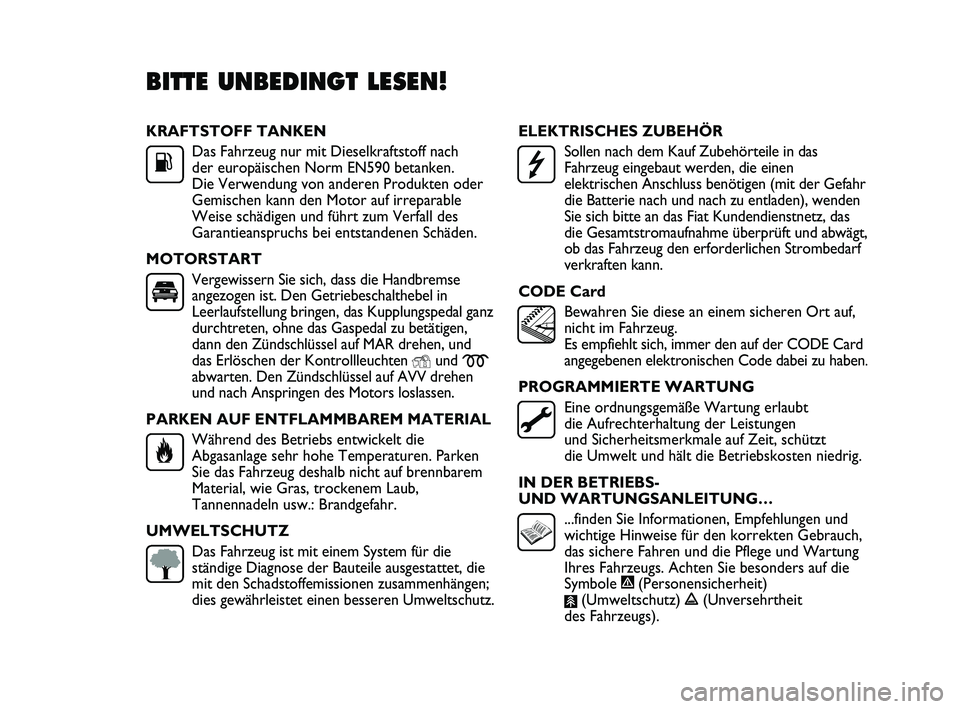

KRAFTSTOFF TANKEN
Das Fahrzeug nur mit Dieselkraftstoff nach
der europäischen Norm EN590 betanken.
Die Verwendung von anderen Produkten oder
Gemischen kann den Motor auf irreparable
Weise schädigen und führt zum Verfall des
Garantieanspruchs bei entstandenen Schäden.
MOTORSTART
Vergewissern Sie sich, dass die Handbremse
angezogen ist. Den Getriebeschalthebel in
Leerlaufstellung bringen, das Kupplungspedal ganz
durchtreten, ohne das Gaspedal zu betätigen,
dann den Zündschlüssel auf MAR drehen, und
das Erlöschen der Kontrollleuchten
Yund mabwarten. Den Zündschlüssel auf AVV drehen
und nach Anspringen des Motors loslassen.
PARKEN AUF ENTFLAMMBAREM MATERIAL
Während des Betriebs entwickelt die
Abgasanlage sehr hohe Temperaturen. Parken
Sie das Fahrzeug deshalb nicht auf brennbarem
Material, wie Gras, trockenem Laub,
Tannennadeln usw.: Brandgefahr.
UMWELTSCHUTZ
Das Fahrzeug ist mit einem System für die
ständige Diagnose der Bauteile ausgestattet, die
mit den Schadstoffemissionen zusammenhängen;
dies gewährleistet einen besseren Umweltschutz.ELEKTRISCHES ZUBEHÖR
Sollen nach dem Kauf Zubehörteile in das
Fahrzeug eingebaut werden, die einen
elektrischen Anschluss benötigen (mit der Gefahr
die Batterie nach und nach zu entladen), wenden
Sie sich bitte an das Fiat Kundendienstnetz, das
die Gesamtstromaufnahme überprüft und abwägt,
ob das Fahrzeug den erforderlichen Strombedarf
verkraften kann.
CODE Card
Bewahren Sie diese an einem sicheren Ort auf,
nicht im Fahrzeug.
Es empfiehlt sich, immer den auf der CODE Card
angegebenen elektronischen Code dabei zu haben
.
PROGRAMMIERTE WARTUNG
Eine ordnungsgemäße Wartung erlaubt
die Aufrechterhaltung der Leistungen
und Sicherheitsmerkmale auf Zeit, schützt
die Umwelt und hält die Betriebskosten niedrig.
IN DER BETRIEBS-
UND WARTUNGSANLEITUNG…
...finden Sie Informationen, Empfehlungen und
wichtige Hinweise für den korrekten Gebrauch,
das sichere Fahren und die Pflege und Wartung
Ihres Fahrzeugs. Achten Sie besonders auf die
Symbole
"(Personensicherheit)
#(Umweltschutz) !(Unversehrtheit
des Fahrzeugs).
BITTE UNBEDINGT LESEN!
K


001-036 DUCATO LUM D 7ed 6/17/10 12:36 PM Page 2

3
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISKENNTNIS DES FAHRZEUGES

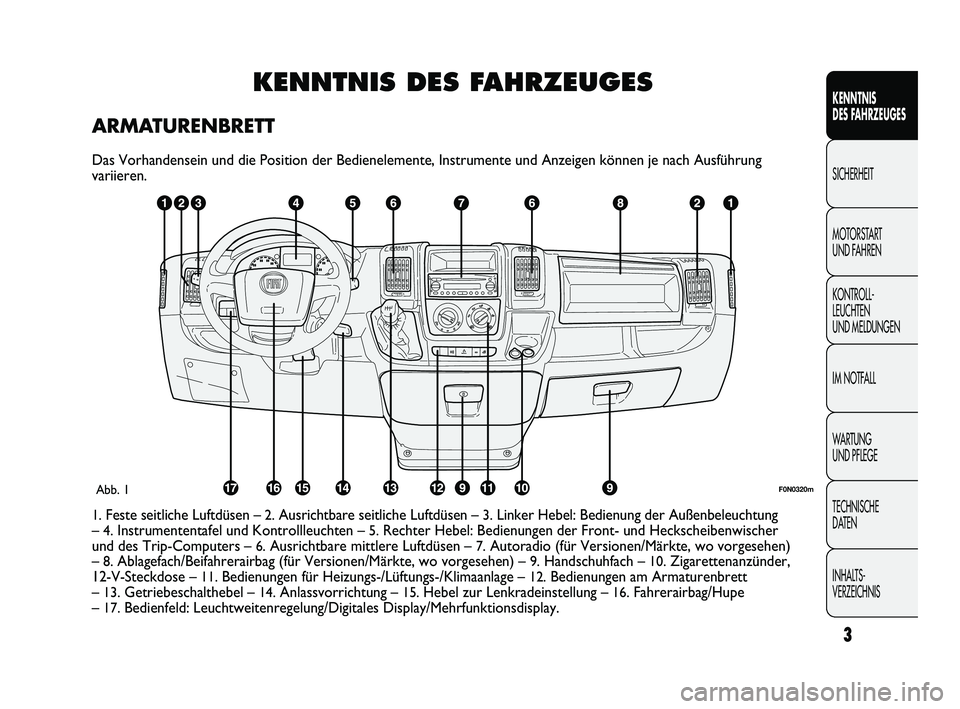

ARMATURENBRETT
Das Vorhandensein und die Position der Bedienelemente, Instrumente und Anzeigen können je nach Ausführung
variieren.
1.Feste seitliche Luftdüsen – 2.Ausrichtbare seitliche Luftdüsen – 3.Linker Hebel: Bedienung der Außenbeleuchtung
–
4.Instrumententafel und Kontrollleuchten –5.Rechter Hebel: Bedienungen der Front- und Heckscheibenwischer
und des Trip-Computers –
6.Ausrichtbare mittlere Luftdüsen – 7.Autoradio (für Versionen/Märkte, wo vorgesehen)
–
8.Ablagefach/Beifahrerairbag (für Versionen/Märkte, wo vorgesehen) – 9.Handschuhfach – 10.Zigarettenanzünder,
12-V-Steckdose –
11.Bedienungen für Heizungs-/Lüftungs-/Klimaanlage – 12.Bedienungen am Armaturenbrett
–
13.Getriebeschalthebel – 14.Anlassvorrichtung – 15. Hebel zur Lenkradeinstellung – 16.Fahrerairbag/Hupe
–
17.Bedienfeld: Leuchtweitenregelung/Digitales Display/Mehrfunktionsdisplay.
F0N0320mAbb. 1
001-036 DUCATO LUM D 7ed 6/17/10 12:36 PM Page 3

4
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

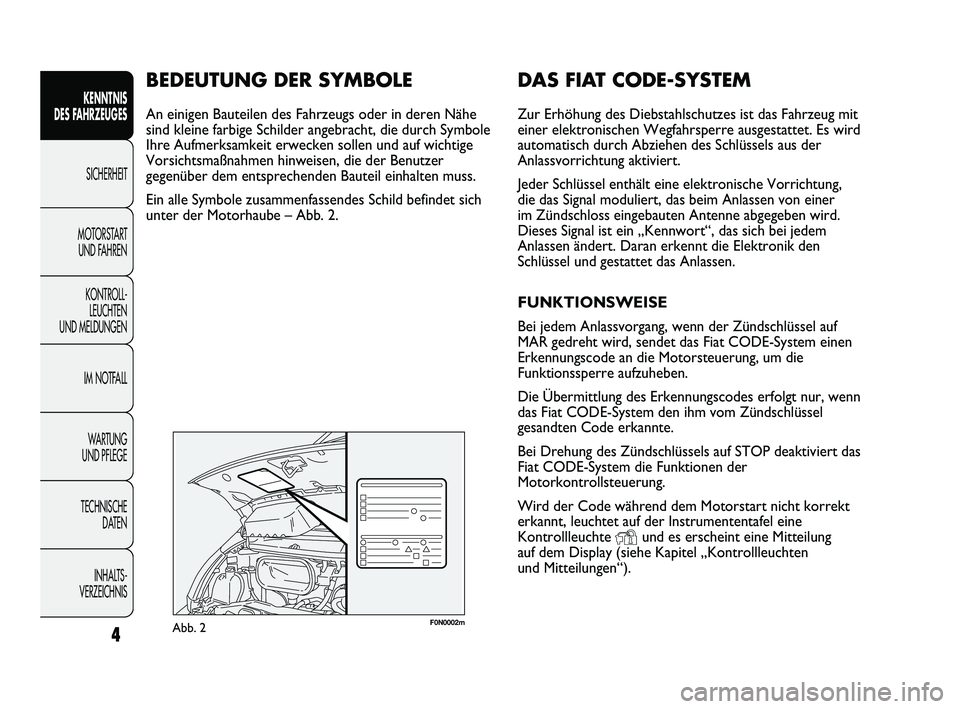

F0N0002mAbb. 2
DAS FIAT CODE-SYSTEM
Zur Erhöhung des Diebstahlschutzes ist das Fahrzeug mit
einer elektronischen Wegfahrsperre ausgestattet. Es wird
automatisch durch Abziehen des Schlüssels aus der
Anlassvorrichtung aktiviert.
Jeder Schlüssel enthält eine elektronische Vorrichtung,
die das Signal moduliert, das beim Anlassen von einer
im Zündschloss eingebauten Antenne abgegeben wird.
Dieses Signal ist ein „Kennwort“, das sich bei jedem
Anlassen ändert. Daran erkennt die Elektronik den
Schlüssel und gestattet das Anlassen.
FUNKTIONSWEISE
Bei jedem Anlassvorgang, wenn der Zündschlüssel auf
MAR gedreht wird, sendet das Fiat CODE-System einen
Erkennungscode an die Motorsteuerung, um die
Funktionssperre aufzuheben.
Die Übermittlung des Erkennungscodes erfolgt nur, wenn
das Fiat CODE-System den ihm vom Zündschlüssel
gesandten Code erkannte.
Bei Drehung des Zündschlüssels auf STOP deaktiviert das
Fiat CODE-System die Funktionen der
Motorkontrollsteuerung.
Wird der Code während dem Motorstart nicht korrekt
erkannt, leuchtet auf der Instrumententafel eine
Kontrollleuchte
Yund es erscheint eine Mitteilung
auf dem Display (siehe Kapitel „Kontrollleuchten
und Mitteilungen“).
BEDEUTUNG DER SYMBOLE
An einigen Bauteilen des Fahrzeugs oder in deren Nähe
sind kleine farbige Schilder angebracht, die durch Symbole
Ihre Aufmerksamkeit erwecken sollen und auf wichtige
Vorsichtsmaßnahmen hinweisen, die der Benutzer
gegenüber dem entsprechenden Bauteil einhalten muss.
Ein alle Symbole zusammenfassendes Schild befindet sich
unter der Motorhaube – Abb. 2.
001-036 DUCATO LUM D 7ed 6/17/10 12:36 PM Page 4

5
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

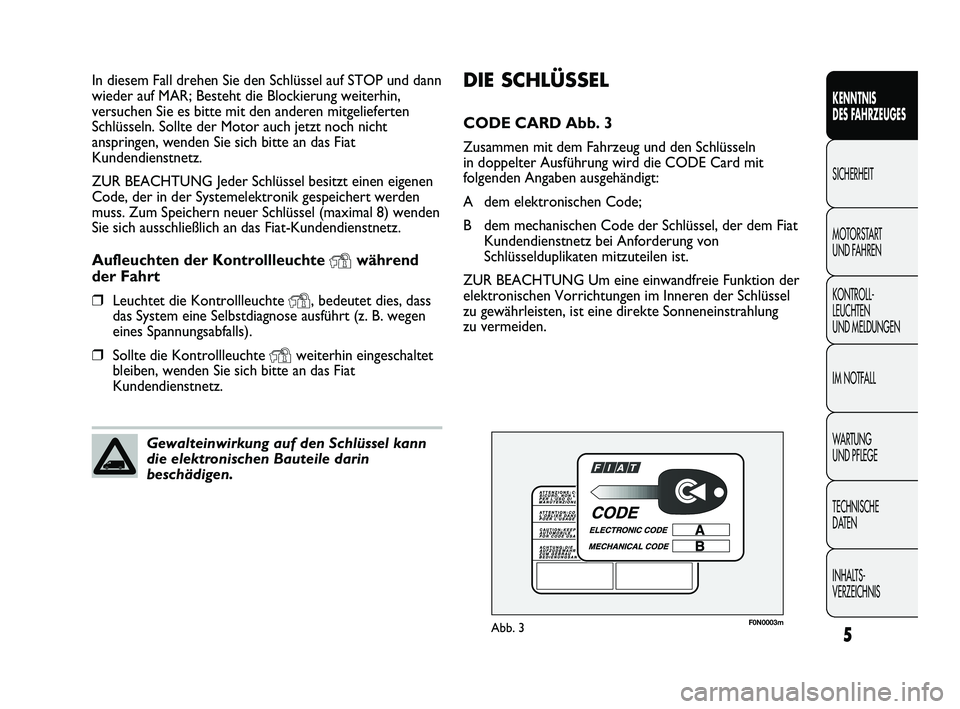

DIE SCHLÜSSEL
CODE CARD Abb. 3
Zusammen mit dem Fahrzeug und den Schlüsseln
in doppelter Ausführung wird die CODE Card mit
folgenden Angaben ausgehändigt:
A dem elektronischen Code;
B dem mechanischen Code der Schlüssel, der dem Fiat
Kundendienstnetz bei Anforderung von
Schlüsselduplikaten mitzuteilen ist.
ZUR BEACHTUNG Um eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren der Schlüssel
zu gewährleisten, ist eine direkte Sonneneinstrahlung
zu vermeiden. In diesem Fall drehen Sie den Schlüssel auf STOP und dann
wieder auf MAR; Besteht die Blockierung weiterhin,
versuchen Sie es bitte mit den anderen mitgelieferten
Schlüsseln. Sollte der Motor auch jetzt noch nicht
anspringen, wenden Sie sich bitte an das Fiat
Kundendienstnetz.
ZUR BEACHTUNG Jeder Schlüssel besitzt einen eigenen
Code, der in der Systemelektronik gespeichert werden
muss. Zum Speichern neuer Schlüssel (maximal 8) wenden
Sie sich ausschließlich an das Fiat-Kundendienstnetz.
Aufleuchten der Kontrollleuchte Ywährend
der Fahrt
❒Leuchtet die Kontrollleuchte Y, bedeutet dies, dass
das System eine Selbstdiagnose ausführt (z. B. wegen
eines Spannungsabfalls).
❒Sollte die Kontrollleuchte Yweiterhin eingeschaltet
bleiben, wenden Sie sich bitte an das Fiat
Kundendienstnetz.
Gewalteinwirkung auf den Schlüssel kann
die elektronischen Bauteile darin
beschädigen.
F0N0003mAbb. 3
001-036 DUCATO LUM D 7ed 6/17/10 12:36 PM Page 5

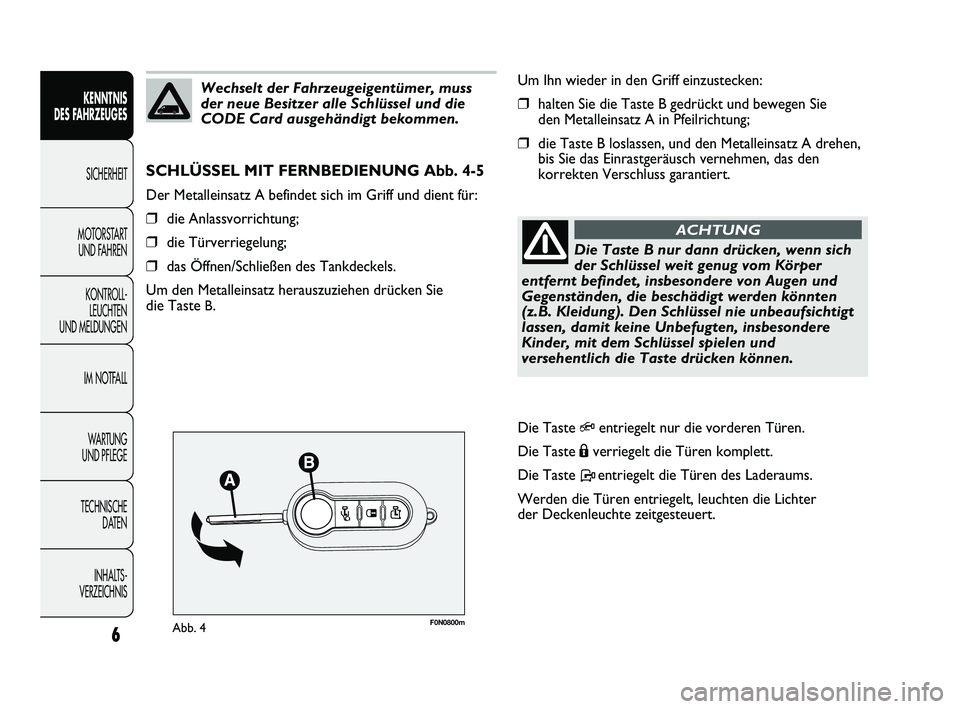

F0N0800mAbb. 4
Um Ihn wieder in den Griff einzustecken:
❒halten Sie die Taste B gedrückt und bewegen Sie
den Metalleinsatz A in Pfeilrichtung;
❒die Taste B loslassen, und den Metalleinsatz A drehen,
bis Sie das Einrastgeräusch vernehmen, das den
korrekten Verschluss garantiert.
SCHLÜSSEL MIT FERNBEDIENUNG Abb. 4-5
Der Metalleinsatz A befindet sich im Griff und dient für:
❒die Anlassvorrichtung;
❒die Türverriegelung;
❒das Öffnen/Schließen des Tankdeckels.
Um den Metalleinsatz herauszuziehen drücken Sie
die Taste
B.
6
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISWechselt der Fahrzeugeigentümer, muss
der neue Besitzer alle Schlüssel und die
CODE Card ausgehändigt bekommen.
Die Taste B nur dann drücken, wenn sich
der Schlüssel weit genug vom Körper
entfernt befindet, insbesondere von Augen und
Gegenständen, die beschädigt werden könnten
(z.B. Kleidung). Den Schlüssel nie unbeaufsichtigt
lassen, damit keine Unbefugten, insbesondere
Kinder, mit dem Schlüssel spielen und
versehentlich die Taste drücken können.
ACHTUNG
Die Taste Qentriegelt nur die vorderen Türen.
Die Taste Áverriegelt die Türen komplett.
Die Taste Pentriegelt die Türen des Laderaums.
Werden die Türen entriegelt, leuchten die Lichter
der Deckenleuchte zeitgesteuert.
001-036 DUCATO LUM D 7ed 6/17/10 12:36 PM Page 6

7
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0801mAbb. 5F0N0114mAbb. 6
Anforderung von zusätzlichen Fernbedienungen
Das System kann bis zu 8 Fernbedienungen erkennen.
Wenn eine neue Fernbedienung bestellt werden muss,
wenden Sie sich bitte an das Fiat Kundendienstnetz.
Bringen Sie die CODE Card, den Personalausweis und die
Fahrzeugpapiere mit. Bei einigen Versionen ist ein Schlüssel mit Fernbedienung
mit 2 Tasten Áund Ë– Abb. 5 – vorgesehen.
Die Taste Áverriegelt alle Türen.
Die Taste Ëentriegelt alle Türen.
LED-Anzeigen auf dem Armaturenbrett
Nach der Türverriegelung leuchtet die LED A-Abb. 6
für ungefähr 3 Sekunden und beginnt dann zu blinken
(Abschreckfunktion).
Ist bei der Türverriegelung eine oder mehrere der Türen
nicht ordnungsgemäß geschlossen, blinkt die LED
zusammen mit den Fahrtrichtungsleuchten schnell.
001-036 DUCATO LUM D 7ed 6/17/10 12:36 PM Page 7

F0N0802mAbb. 7F0N0337mAbb. 8
MECHANISCHER SCHLÜSSEL Abb. 8
Der Metallteil A des Schlüssels ist fest.
Der Schlüssel dient für:
❒die Anlassvorrichtung;
❒die Türverriegelung;
❒das Öffnen/Schließen des Tankdeckels.
Austausch der Batterie des Schlüssels
mit Fernbedienung Abb. 7
Für den Austausch der Batterie wie folgt vorgehen:
❒die Taste A drücken und den Metalleinsatz B
in Ausklappposition bringen;
❒die Schraube C mit einem kleinen Schraubenzieher
auf
:drehen;
❒das Batteriefach D herausnehmen und die Batterie E
unter Beachtung der Polarität einsetzen;
❒das Batteriefach D wieder in den Schlüssel einsetzen
und mit der Schraube C auf
Ábefestigen.
8
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISLeere Batterien sind schädlich für die
Umwelt. Sie müssen, wie vorgeschrieben,
in den eigens dafür vorgesehenen Behältern
entsorgt werden oder können beim Fiat
Kundendienstnetz abgegeben werden, das sie
entsprechend entsorgt.
001-036 DUCATO LUM D 7ed 6/17/10 12:36 PM Page 8

9
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

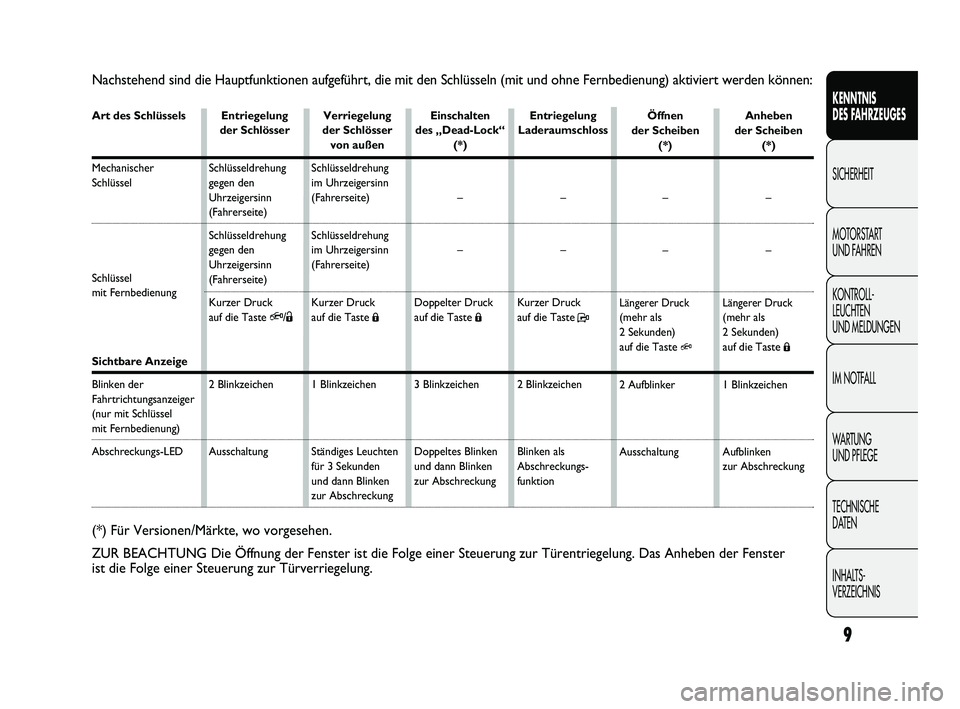

Nachstehend sind die Hauptfunktionen aufgeführt, die mit den Schlüsseln (mit und ohne Fernbedienung) aktiviert werden können:
Entriegelung
der Schlösser
Schlüsseldrehung
gegen den
Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
gegen den
Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Q/Ë
2 Blinkzeichen
AusschaltungVerriegelung
der Schlösser
von außen
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Á
1 Blinkzeichen
Ständiges Leuchten
für 3 Sekunden
und dann Blinken
zur AbschreckungEinschalten
des „Dead-Lock“
(*)
–
–
Doppelter Druck
auf die Taste
Á
3 Blinkzeichen
Doppeltes Blinken
und dann Blinken
zur AbschreckungEntriegelung
Laderaumschloss
–
–
Kurzer Druck
auf die Taste
P
2 Blinkzeichen
Blinken als
Abschreckungs -
funktion
(*) Für Versionen/Märkte, wo vorgesehen.
ZUR BEACHTUNG Die Öffnung der Fenster ist die Folge einer Steuerung zur Türentriegelung. Das Anheben der Fenster
ist die Folge einer Steuerung zur Türverriegelung.
Anheben
der Scheiben
(*)
–
–
Längerer Druck (mehr als
2 Sekunden)
auf die Taste
Á
1 Blinkzeichen
Aufblinken
zur Abschreckung Öffnen
der Scheiben
(*)
–
–
Längerer Druck(mehr als
2 Sekunden)
auf die Taste
Q
2 Aufblinker
Ausschaltung Art des Schlüssels
Mechanischer
Schlüssel
Schlüssel mit Fernbedienung
Sichtbare Anzeige
Blinken der
Fahrtrichtungsanzeiger
(nur mit Schlüssel
mit Fernbedienung)
Abschreckungs-LED
001-036 DUCATO LUM D 7ed 6/17/10 12:36 PM Page 9
