airbag FIAT DUCATO 2010 Instructieboek (in Dutch)

3
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN UW AUTO
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de lampjes kunnen per uitvoering verschillen.
1. Vaste luchtroosters aan zijkant – 2. Verstelbare luchtroosters zijkant – 3. Linker hendel: bediening buitenverlichting
– 4. Instrumentenpaneel en lampjes – 5. Rechter hendel: bediening ruitenwissers voor/achter, tripcomputer – 6. Verstelbare
luchtroosters midden – 7. Autoradio (voor bepaalde uitvoeringen/markten) – 8. Opbergvak/Frontairbag passagierszijde (voor
bepaalde uitvoeringen/markten) – 9. Dashboardkastje – 10. Aansteker/12V-stekkerdoos – 11. Bedieningsknoppen verwarming/
ventilatie/airconditioning – 12. Bedieningsknoppen op het dashboard – 13. Versnellingspook – 14. Start-/contactslot – 15.
Hendel stuurverstelling – 16. Frontairbag bestuurderszijde/Claxon – 17. Schakelaarpaneel: koplampverstelling/digitaal
display/multifunctioneel display.
F0N0320mfig. 1
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 3

23
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Inschakeling/Uitschakeling
van de frontairbag en de zij-airbag (sidebag) aan
passagierszijde (BAG P) fig. 20
(voor bepaalde uitvoeringen/markten)
Met deze functie kan de passagiersairbag worden in-
/uitgeschakeld.
Ga als volgt te werk:
❒druk op de knop MODE en druk, nadat op het display het
bericht (BAG P OFF) (voor uitschakeling) of het bericht
(BAG P On) (voor inschakeling) is verschenen door het
indrukken van de knop ▲of ▼, opnieuw op de knop
MODE;
❒op het display verschijnt de melding om de instelling te
bevestigen;
❒selecteer door het indrukken van de knop ▲of ▼(YES)
(voor bevestiging van de inschakeling/uitschakeling) of
(no) (om te annuleren);
❒druk kort op de knop MODE; er verschijnt een
bevestiging van de gekozen instelling en er wordt
teruggekeerd naar het menuscherm of, wanneer de knop
even ingedrukt wordt gehouden, naar het beginscherm
zonder op te slaan.
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1001g
F0N1003gF0N1002g F0N1005g
F0N1006g F0N1002g
F0N1003g
fig. 20
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 23

34
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1009g F0N1010g
F0N1011g F0N1013g
F0N1014g F0N1009gF0N1009g
F0N1015gF0N1016g
Inschakeling/Uitschakeling van de frontairbag aan
passagierszijde en de zij-airbag voor de bescherming
van borstkas/bekken (sidebag) (Bag passagier) fig. 24
(voor bepaalde uitvoeringen/markten)
Met deze functie kan de passagiersairbag worden in-
/uitgeschakeld.
Ga als volgt te werk:
❒druk op de knop MODE en druk, na het verschijnen op
het display van het bericht (Bag pass: Off) (voor
uitschakelen) of de melding (Bag pass: On) (voor
inschakelen) door op de knop ▲of ▼te drukken,
nogmaals op de knop MODE;
❒op het display verschijnt de melding om de instelling te
bevestigen;
❒selecteer door het indrukken van de knop ▲of ▼(Ja)
(voor bevestiging van de inschakeling/uitschakeling) of
(Nee) (om te annuleren);
❒druk kort op de knop MODE; er verschijnt een
bevestiging van de gekozen instelling en er wordt
teruggekeerd naar het menuscherm of, wanneer de knop
even ingedrukt wordt gehouden, naar het beginscherm
zonder op te slaan.
Menu verlaten
Laatste functie waarmee de instellingen uit het menuscherm
worden afgesloten. Druk kort op de knop MODE om terug
te keren naar het beginscherm zonder op te slaan. Als u de
knop ▼indrukt, wordt teruggekeerd naar de eerste
menuoptie (Beep Snelheid).
fig. 24
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 34

96
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

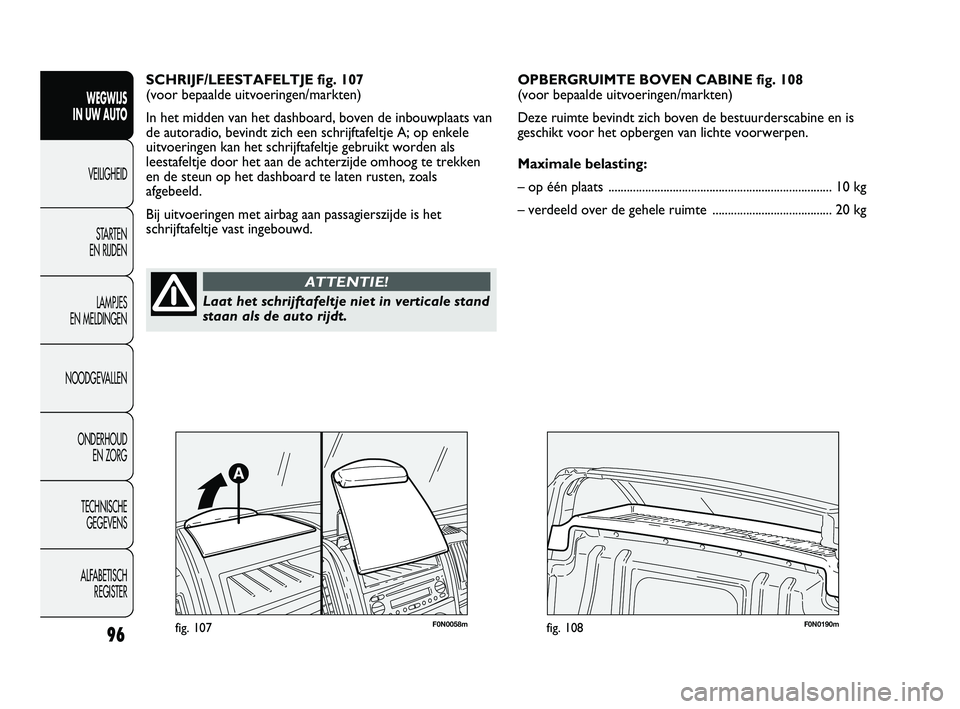

SCHRIJF/LEESTAFELTJE fig. 107
(voor bepaalde uitvoeringen/markten)
In het midden van het dashboard, boven de inbouwplaats van
de autoradio, bevindt zich een schrijftafeltje A; op enkele
uitvoeringen kan het schrijftafeltje gebruikt worden als
leestafeltje door het aan de achterzijde omhoog te trekken
en de steun op het dashboard te laten rusten, zoals
afgebeeld.
Bij uitvoeringen met airbag aan passagierszijde is het
schrijftafeltje vast ingebouwd.
Laat het schrijftafeltje niet in verticale stand
staan als de auto rijdt.
ATTENTIE!
OPBERGRUIMTE BOVEN CABINE fig. 108
(voor bepaalde uitvoeringen/markten)
Deze ruimte bevindt zich boven de bestuurderscabine en is
geschikt voor het opbergen van lichte voorwerpen.
Maximale belasting:
– op één plaats ......................................................................... 10 kg
– verdeeld over de gehele ruimte ....................................... 20 kg
F0N0058mfig. 107F0N0190mfig. 108
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 96

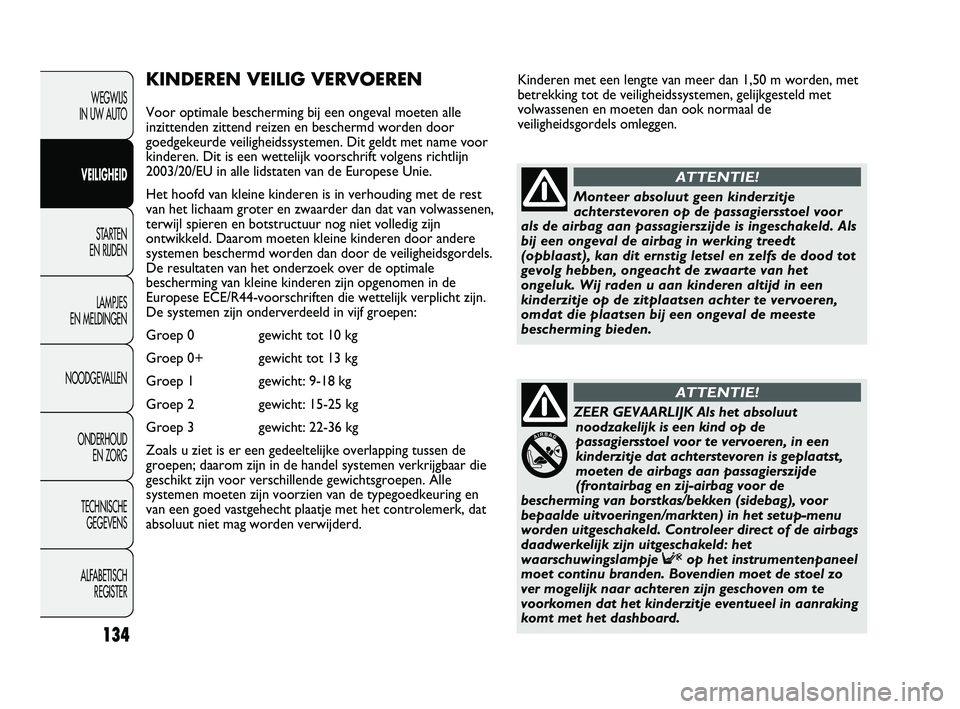

Kinderen met een lengte van meer dan 1,50 m worden, met
betrekking tot de veiligheidssystemen, gelijkgesteld met
volwassenen en moeten dan ook normaal de
veiligheidsgordels omleggen.KINDEREN VEILIG VERVOEREN
Voor optimale bescherming bij een ongeval moeten alle
inzittenden zittend reizen en beschermd worden door
goedgekeurde veiligheidssystemen. Dit geldt met name voor
kinderen. Dit is een wettelijk voorschrift volgens richtlijn
2003/20/EU in alle lidstaten van de Europese Unie.
Het hoofd van kleine kinderen is in verhouding met de rest
van het lichaam groter en zwaarder dan dat van volwassenen,
terwijl spieren en botstructuur nog niet volledig zijn
ontwikkeld. Daarom moeten kleine kinderen door andere
systemen beschermd worden dan door de veiligheidsgordels.
De resultaten van het onderzoek over de optimale
bescherming van kleine kinderen zijn opgenomen in de
Europese ECE/R44-voorschriften die wettelijk verplicht zijn.
De systemen zijn onderverdeeld in vijf groepen:
Groep 0 gewicht tot 10 kg
Groep 0+ gewicht tot 13 kg
Groep 1 gewicht: 9-18 kg
Groep 2 gewicht: 15-25 kg
Groep 3 gewicht: 22-36 kg
Zoals u ziet is er een gedeeltelijke overlapping tussen de
groepen; daarom zijn in de handel systemen verkrijgbaar die
geschikt zijn voor verschillende gewichtsgroepen. Alle
systemen moeten zijn voorzien van de typegoedkeuring en
van een goed vastgehecht plaatje met het controlemerk, dat
absoluut niet mag worden verwijderd.
134
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Monteer absoluut geen kinderzitje
achterstevoren op de passagiersstoel voor
als de airbag aan passagierszijde is ingeschakeld. Als
bij een ongeval de airbag in werking treedt
(opblaast), kan dit ernstig letsel en zelfs de dood tot
gevolg hebben, ongeacht de zwaarte van het
ongeluk. Wij raden u aan kinderen altijd in een
kinderzitje op de zitplaatsen achter te vervoeren,
omdat die plaatsen bij een ongeval de meeste
bescherming bieden.
ATTENTIE!
ZEER GEVAARLIJK Als het absoluut
noodzakelijk is een kind op de
passagiersstoel voor te vervoeren, in een
kinderzitje dat achterstevoren is geplaatst,
moeten de airbags aan passagierszijde
(frontairbag en zij-airbag voor de
bescherming van borstkas/bekken (sidebag), voor
bepaalde uitvoeringen/markten) in het setup-menu
worden uitgeschakeld. Controleer direct of de airbags
daadwerkelijk zijn uitgeschakeld: het
waarschuwingslampje Fop het instrumentenpaneel
moet continu branden. Bovendien moet de stoel zo
ver mogelijk naar achteren zijn geschoven om te
voorkomen dat het kinderzitje eventueel in aanraking
komt met het dashboard.
ATTENTIE!
129-146 DUCATO LUM NL7ed 6/22/10 2:44 PM Page 134

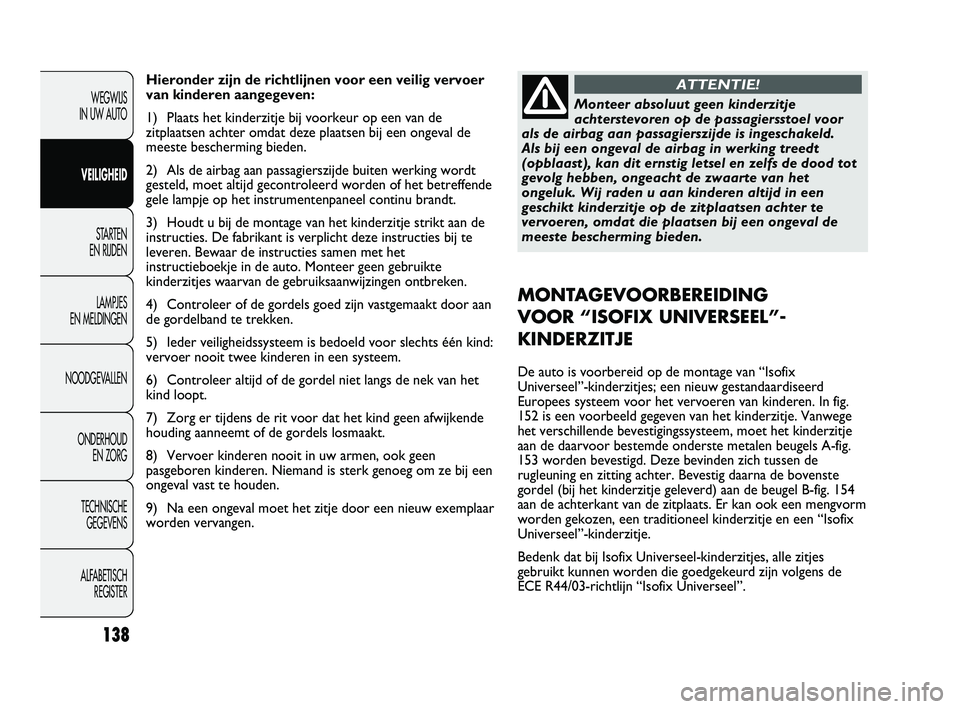

Hieronder zijn de richtlijnen voor een veilig vervoer
van kinderen aangegeven:
1) Plaats het kinderzitje bij voorkeur op een van de
zitplaatsen achter omdat deze plaatsen bij een ongeval de
meeste bescherming bieden.
2) Als de airbag aan passagierszijde buiten werking wordt
gesteld, moet altijd gecontroleerd worden of het betreffende
gele lampje op het instrumentenpaneel continu brandt.
3) Houdt u bij de montage van het kinderzitje strikt aan de
instructies. De fabrikant is verplicht deze instructies bij te
leveren. Bewaar de instructies samen met het
instructieboekje in de auto. Monteer geen gebruikte
kinderzitjes waarvan de gebruiksaanwijzingen ontbreken.
4) Controleer of de gordels goed zijn vastgemaakt door aan
de gordelband te trekken.
5) Ieder veiligheidssysteem is bedoeld voor slechts één kind:
vervoer nooit twee kinderen in een systeem.
6) Controleer altijd of de gordel niet langs de nek van het
kind loopt.
7) Zorg er tijdens de rit voor dat het kind geen afwijkende
houding aanneemt of de gordels losmaakt.
8) Vervoer kinderen nooit in uw armen, ook geen
pasgeboren kinderen. Niemand is sterk genoeg om ze bij een
ongeval vast te houden.
9) Na een ongeval moet het zitje door een nieuw exemplaar
worden vervangen.
138
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERMonteer absoluut geen kinderzitje
achterstevoren op de passagiersstoel voor
als de airbag aan passagierszijde is ingeschakeld.
Als bij een ongeval de airbag in werking treedt
(opblaast), kan dit ernstig letsel en zelfs de dood tot
gevolg hebben, ongeacht de zwaarte van het
ongeluk. Wij raden u aan kinderen altijd in een
geschikt kinderzitje op de zitplaatsen achter te
vervoeren, omdat die plaatsen bij een ongeval de
meeste bescherming bieden.
ATTENTIE!
MONTAGEVOORBEREIDING
VOOR “ISOFIX UNIVERSEEL”-
KINDERZITJE
De auto is voorbereid op de montage van “Isofix
Universeel”-kinderzitjes; een nieuw gestandaardiseerd
Europees systeem voor het vervoeren van kinderen. In fig.
152 is een voorbeeld gegeven van het kinderzitje. Vanwege
het verschillende bevestigingssysteem, moet het kinderzitje
aan de daarvoor bestemde onderste metalen beugels A-fig.
153 worden bevestigd. Deze bevinden zich tussen de
rugleuning en zitting achter. Bevestig daarna de bovenste
gordel (bij het kinderzitje geleverd) aan de beugel B-fig. 154
aan de achterkant van de zitplaats. Er kan ook een mengvorm
worden gekozen, een traditioneel kinderzitje en een “Isofix
Universeel”-kinderzitje.
Bedenk dat bij Isofix Universeel-kinderzitjes, alle zitjes
gebruikt kunnen worden die goedgekeurd zijn volgens de
ECE R44/03-richtlijn “Isofix Universeel”.
129-146 DUCATO LUM NL7ed 6/22/10 2:44 PM Page 138

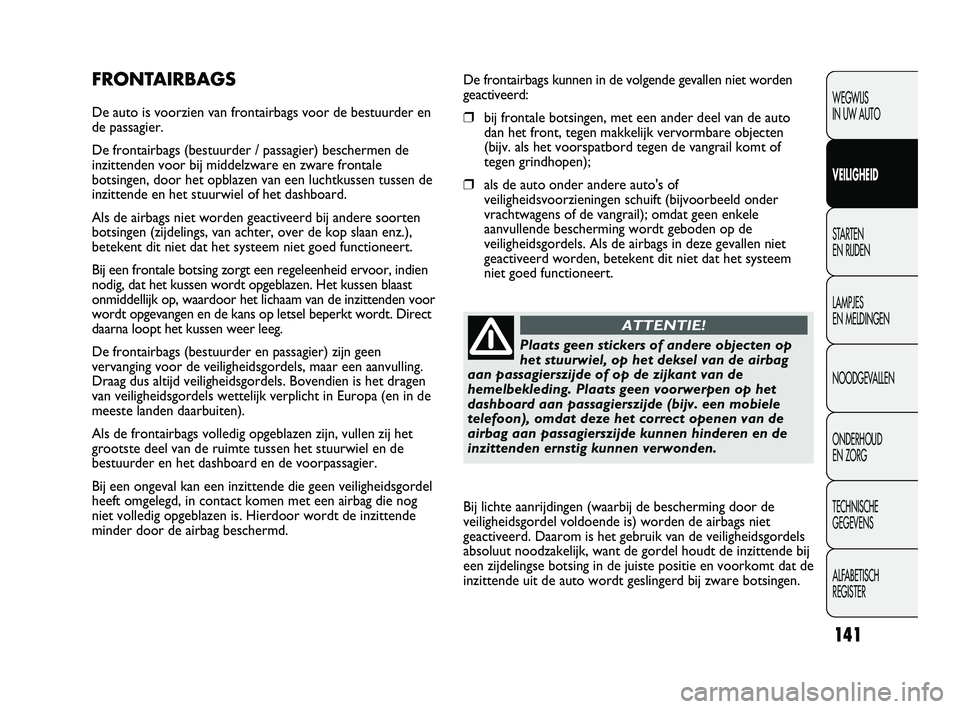

De frontairbags kunnen in de volgende gevallen niet worden
geactiveerd:
❒bij frontale botsingen, met een ander deel van de auto
dan het front, tegen makkelijk vervormbare objecten
(bijv. als het voorspatbord tegen de vangrail komt of
tegen grindhopen);
❒als de auto onder andere auto's of
veiligheidsvoorzieningen schuift (bijvoorbeeld onder
vrachtwagens of de vangrail); omdat geen enkele
aanvullende bescherming wordt geboden op de
veiligheidsgordels. Als de airbags in deze gevallen niet
geactiveerd worden, betekent dit niet dat het systeem
niet goed functioneert.
FRONTAIRBAGS
De auto is voorzien van frontairbags voor de bestuurder en
de passagier.
De frontairbags (bestuurder / passagier) beschermen de
inzittenden voor bij middelzware en zware frontale
botsingen, door het opblazen van een luchtkussen tussen de
inzittende en het stuurwiel of het dashboard.
Als de airbags niet worden geactiveerd bij andere soorten
botsingen (zijdelings, van achter, over de kop slaan enz.),
betekent dit niet dat het systeem niet goed functioneert.
Bij een frontale botsing zorgt een regeleenheid ervoor, indien
nodig, dat het kussen wordt opgeblazen. Het kussen blaast
onmiddellijk op, waardoor het lichaam van de inzittenden voor
wordt opgevangen en de kans op letsel beperkt wordt. Direct
daarna loopt het kussen weer leeg.
De frontairbags (bestuurder en passagier) zijn geen
vervanging voor de veiligheidsgordels, maar een aanvulling.
Draag dus altijd veiligheidsgordels. Bovendien is het dragen
van veiligheidsgordels wettelijk verplicht in Europa (en in de
meeste landen daarbuiten).
Als de frontairbags volledig opgeblazen zijn, vullen zij het
grootste deel van de ruimte tussen het stuurwiel en de
bestuurder en het dashboard en de voorpassagier.
Bij een ongeval kan een inzittende die geen veiligheidsgordel
heeft omgelegd, in contact komen met een airbag die nog
niet volledig opgeblazen is. Hierdoor wordt de inzittende
minder door de airbag beschermd.
141
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Plaats geen stickers of andere objecten op
het stuurwiel, op het deksel van de airbag
aan passagierszijde of op de zijkant van de
hemelbekleding. Plaats geen voorwerpen op het
dashboard aan passagierszijde (bijv. een mobiele
telefoon), omdat deze het correct openen van de
airbag aan passagierszijde kunnen hinderen en de
inzittenden ernstig kunnen verwonden.
ATTENTIE!
Bij lichte aanrijdingen (waarbij de bescherming door de
veiligheidsgordel voldoende is) worden de airbags niet
geactiveerd. Daarom is het gebruik van de veiligheidsgordels
absoluut noodzakelijk, want de gordel houdt de inzittende bij
een zijdelingse botsing in de juiste positie en voorkomt dat de
inzittende uit de auto wordt geslingerd bij zware botsingen.
129-146 DUCATO LUM NL7ed 6/22/10 2:44 PM Page 141

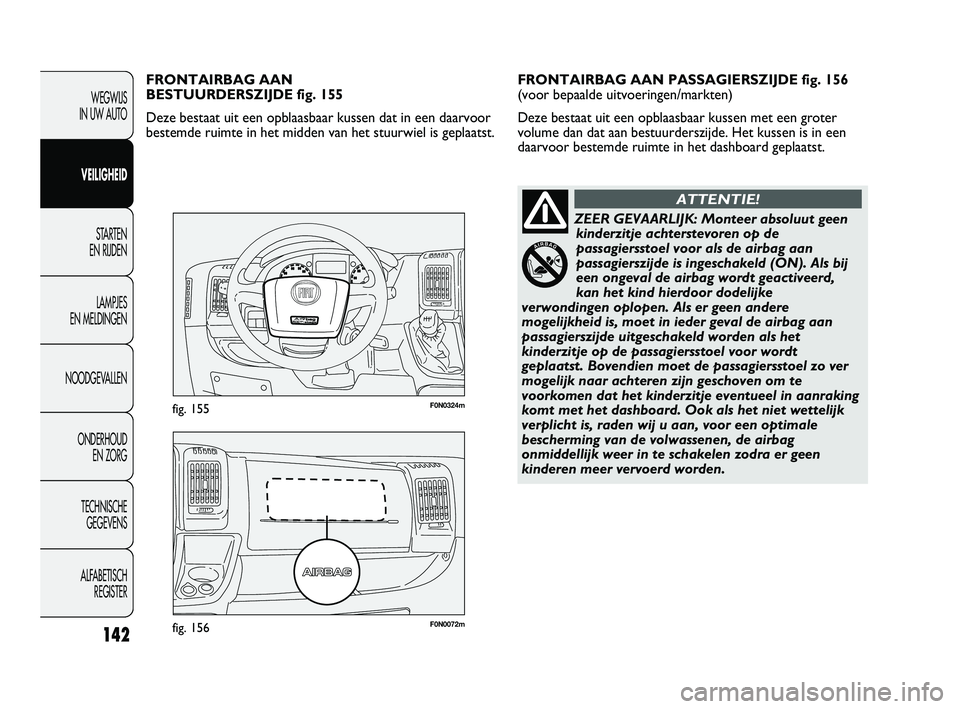

F0N0072mfig. 156
F0N0324mfig. 155
FRONTAIRBAG AAN PASSAGIERSZIJDE fig. 156
(voor bepaalde uitvoeringen/markten)
Deze bestaat uit een opblaasbaar kussen met een groter
volume dan dat aan bestuurderszijde. Het kussen is in een
daarvoor bestemde ruimte in het dashboard geplaatst. FRONTAIRBAG AAN
BESTUURDERSZIJDE fig. 155
Deze bestaat uit een opblaasbaar kussen dat in een daarvoor
bestemde ruimte in het midden van het stuurwiel is geplaatst.
142
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ZEER GEVAARLIJK: Monteer absoluut geen
kinderzitje achterstevoren op de
passagiersstoel voor als de airbag aan
passagierszijde is ingeschakeld (ON). Als bij
een ongeval de airbag wordt geactiveerd,
kan het kind hierdoor dodelijke
verwondingen oplopen. Als er geen andere
mogelijkheid is, moet in ieder geval de airbag aan
passagierszijde uitgeschakeld worden als het
kinderzitje op de passagiersstoel voor wordt
geplaatst. Bovendien moet de passagiersstoel zo ver
mogelijk naar achteren zijn geschoven om te
voorkomen dat het kinderzitje eventueel in aanraking
komt met het dashboard. Ook als het niet wettelijk
verplicht is, raden wij u aan, voor een optimale
bescherming van de volwassenen, de airbag
onmiddellijk weer in te schakelen zodra er geen
kinderen meer vervoerd worden.
ATTENTIE!
129-146 DUCATO LUM NL7ed 6/22/10 2:44 PM Page 142

ZIJ-AIRBAGS
De auto is uitgerust met zij-airbags voor (sidebags voor) aan
bestuurders- en passagierszijde (voor bepaalde
uitvoeringen/markten) voor bescherming van de borstkas en
headbags voor (windowbags) (voor bepaalde
uitvoeringen/markten).
De zij-airbags (voor bepaalde uitvoeringen/markten)
beschermen de inzittenden bij middelzware en zware zijdelingse
aanrijdingen, door het opblazen van een luchtkussen tussen de
inzittende en de interieurdelen aan de zijkant van de auto. Als
de zij-airbags niet worden geactiveerd bij andere soorten
botsingen (frontaal, van achter, over de kop slaan enz.),
betekent dit niet dat het systeem niet goed functioneert.
Bij een zijdelingse aanrijding zorgt een regeleenheid ervoor,
indien nodig, dat de kussens worden opgeblazen. De kussens
blazen onmiddellijk op, waardoor het lichaam van de
inzittenden wordt opgevangen en de kans op letsel beperkt
wordt. Direct daarna lopen de kussens weer leeg.
De zij-airbags (voor bepaalde uitvoeringen/markten) zijn geen
vervanging voor de veiligheidsgordels, maar een aanvulling.
Draag dus altijd veiligheidsgordels. Bovendien is het dragen
van veiligheidsgordels wettelijk verplicht in Europa (en in de
meeste landen daarbuiten).
ZIJ-AIRBAGS VOOR BESCHERMING VAN
BORSTKAS-BEKKEN (SIDE BAGS) fig. 157
(voor bepaalde uitvoeringen/markten)
Deze sidebags zijn kussens die zich snel opblazen en bevinden
zich in de rugleuning van de voorstoelen. Ze hebben tot doel
de borstkast van de inzittenden te beschermen bij
middelzware en zware zijdelingse aanrijdingen. FRONTAIRBAG EN ZIJ-AIRBAG (sidebag)
(voor bepaalde uitvoeringen/markten)
AAN PASSAGIERSZIJDE HANDMATIG
UITSCHAKELEN
Als het absoluut noodzakelijk is een kind op de
passagiersstoel voor te vervoeren, moeten de frontairbag en
de zij-airbag (sidebag) (voor bepaalde uitvoeringen/markten)
aan passagierszijde worden uitgeschakeld.
Het waarschuwingslampje
Fop het dashboard blijft continu
branden totdat de frontairbag en de zij-airbag (sidebag) (voor
bepaalde uitvoeringen/markten) aan passagierszijde opnieuw
worden ingeschakeld.
143
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BELANGRIJK Raadpleeg voor het
handmatig uitschakelen van de frontairbag
en zij-airbag (sidebag) (
voor bepaalde
uitvoeringen/markten) aan passagierszijde, de
paragrafen “Digitaal display” en “Multifunctioneel
display” in het hoofdstuk “Wegwijs in uw auto”.
ATTENTIE!
129-146 DUCATO LUM NL7ed 6/22/10 2:44 PM Page 143

F0N0140mfig. 157F0N0133mfig. 158
BELANGRIJK Als de airbags in werking treden, ontsnapt een
beetje rook. Deze rook is niet schadelijk en duidt niet op
brand; bovendien kan het oppervlak van het opgeblazen
kussen en het interieur van de auto bedekt zijn met een
laagje poeder: dit poeder kan de huid en de ogen irriteren.
Als u hiermee in aanraking bent gekomen, moet u zich met
neutrale zeep en water wassen.
De geldigheidsduur van de pyrotechnische lading en van het
spiraalmechanisme is vermeld op het betreffende plaatje in
het dashboardkastje. Laat ze voor het verstrijken van deze
termijn door het Fiat Servicenetwerk vervangen.
BELANGRIJK Na een ongeval waarbij een of meerdere
airbags/gordelspanners zijn geactiveerd, dient u contact op te
nemen met het Fiat Servicenetwerk om de geactiveerde
airbags/gordelspanners te laten vervangen en de werking van
het systeem te laten controleren.
Alle controlewerkzaamheden, reparaties en vervanging van
de airbag moeten door het Fiat Servicenetwerk worden
uitgevoerd. ZIJ-AIRBAGS VOOR BESCHERMING VAN HET
HOOFD (WINDOWBAGS) fig. 158
(voor bepaalde uitvoeringen/markten)
De headbag is een “gordijn”-systeem en bevindt zich aan de
rechter- en aan de linkerzijde van de auto in de
hemelbekleding aan de zijkant en is afgedekt met een
afwerklijst.
De headbags bieden bescherming aan het hoofd van de
inzittenden voor tijdens een zijdelingse aanrijding, dankzij het
grote effectieve oppervlak van de kussens.
BELANGRIJK De inzittende wordt bij een zijdelingse botsing
optimaal door het systeem beschermd als hij/zij in de juiste
positie in de stoel zit. Hierdoor kunnen de zij-airbags op de
juiste wijze worden opgeblazen.
BELANGRIJK De frontairbags en/of zij-airbags kunnen ook
worden geactiveerd bij krachtige stoten tegen de onderzijde
van de carrosserie, bijvoorbeeld bij zware botsingen tegen
drempels of stoepranden of obstakels op het wegdek of als
de auto terecht komt in grote gaten of verzakkingen in het
wegdek.
144
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
129-146 DUCATO LUM NL7ed 6/22/10 2:44 PM Page 144
