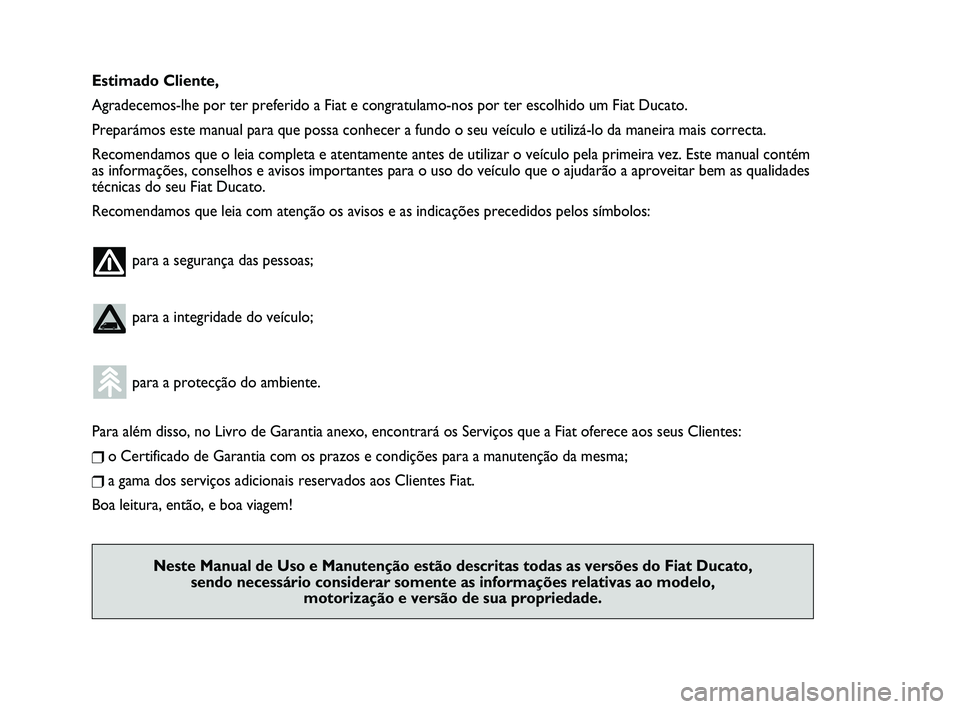

Estimado Cliente,
Agradecemos-lhe por ter preferido a Fiat e congratulamo-nos por ter escolhido um Fiat Ducato.
Preparámos este manual para que possa conhecer a fundo o seu veículo e utilizá-lo da maneira mais correcta.
Recomendamos que o leia completa e atentamente antes de utilizar o veículo pela primeira vez. Este manual contém
as informações, conselhos e avisos importantes para o uso do veículo que o ajudarão a aproveitar bem as qualidades
técnicas do seu Fiat Ducato.
Recomendamos que leia com atenção os avisos e as indicações precedidos pelos símbolos:
para a segurança das pessoas;
para a integridade do veículo;
para a protecção do ambiente.
Para além disso, no Livro de Garantia anexo, encontrará os Serviços que a Fiat oferece aos seus Clientes:
❒o Certificado de Garantia com os prazos e condições para a manutenção da mesma;
❒a gama dos serviços adicionais reservados aos Clientes Fiat.
Boa leitura, então, e boa viagem!
Neste Manual de Uso e Manutenção estão descritas todas as versões do Fiat Ducato,
sendo necessário considerar somente as informações relativas ao modelo,
motorização e versão de sua propriedade.
001-036 DUCATO LUM 7ed PT.qxd 6/25/10 11:13 AM Strona 1

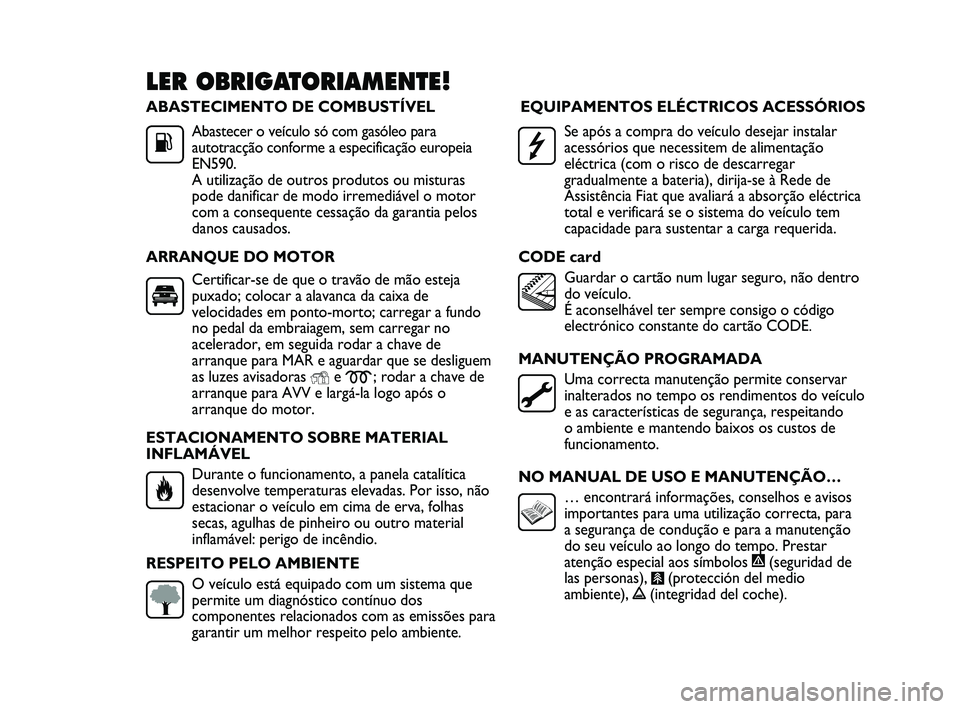

ABASTECIMENTO DE COMBUSTÍVEL
Abastecer o veículo só com gasóleo para
autotracção conforme a especificação europeia
EN590.
A utilização de outros produtos ou misturas
pode danificar de modo irremediável o motor
com a consequente cessação da garantia pelos
danos causados.
ARRANQUE DO MOTOR
Certificar-se de que o travão de mão esteja
puxado; colocar a alavanca da caixa de
velocidades em ponto-morto; carregar a fundo
no pedal da embraiagem, sem carregar no
acelerador, em seguida rodar a chave de
arranque para MAR e aguardar que se desliguem
as luzes avisadoras
Ye m; rodar a chave de
arranque para AVV e largá-la logo após o
arranque do motor.
ESTACIONAMENTO SOBRE MATERIAL
INFLAMÁVEL
Durante o funcionamento, a panela catalítica
desenvolve temperaturas elevadas. Por isso, não
estacionar o veículo em cima de erva, folhas
secas, agulhas de pinheiro ou outro material
inflamável: perigo de incêndio.
RESPEITO PELO AMBIENTE
O veículo está equipado com um sistema que
permite um diagnóstico contínuo dos
componentes relacionados com as emissões para
garantir um melhor respeito pelo ambiente.EQUIPAMENTOS ELÉCTRICOS ACESSÓRIOS
Se após a compra do veículo desejar instalar
acessórios que necessitem de alimentação
eléctrica (com o risco de descarregar
gradualmente a bateria), dirija-se à Rede de
Assistência Fiat que avaliará a absorção eléctrica
total e verificará se o sistema do veículo tem
capacidade para sustentar a carga requerida.
CODE card
Guardar o cartão num lugar seguro, não dentro
do veículo.
É aconselhável ter sempre consigo o código
electrónico constante do cartão CODE
.
MANUTENÇÃO PROGRAMADA
Uma correcta manutenção permite conservar
inalterados no tempo os rendimentos do veículo
e as características de segurança, respeitando
o ambiente e mantendo baixos os custos de
funcionamento.
NO MANUAL DE USO E MANUTENÇÃO…
… encontrará informações, conselhos e avisos
importantes para uma utilização correcta, para
a segurança de condução e para a manutenção
do seu veículo ao longo do tempo. Prestar
atenção especial aos símbolos
"(seguridad de
las personas),
#(protección del medio
ambiente),!(integridad del coche)
.
LER OBRIGATORIAMENTE!
K


001-036 DUCATO LUM 7ed PT.qxd 6/25/10 11:13 AM Strona 2

3
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
CONHECIMENTO DO VEÍCULO

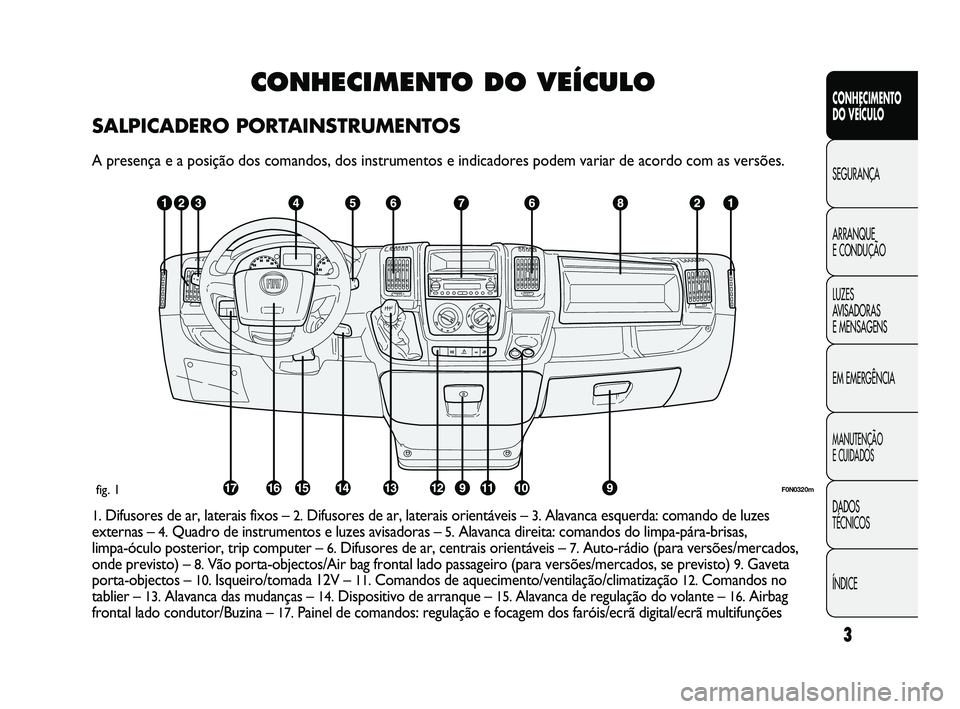

SALPICADERO PORTAINSTRUMENTOS
A presença e a posição dos comandos, dos instrumentos e indicadores podem variar de acordo com as versões.
1.Difusores de ar, laterais fixos – 2.Difusores de ar, laterais orientáveis – 3.Alavanca esquerda: comando de luzes
externas –
4.Quadro de instrumentos e luzes avisadoras – 5.Alavanca direita: comandos do limpa-pára-brisas,
limpa-óculo posterior, trip computer –
6.Difusores de ar, centrais orientáveis – 7.Auto-rádio (para versões/mercados,
onde previsto) –
8.Vão porta-objectos/Air bag frontal lado passageiro (para versões/mercados, se previsto) 9.Gaveta
porta-objectos –
10.Isqueiro/tomada 12V – 11.Comandos de aquecimento/ventilação/climatização 12.Comandos no
tablier –
13.Alavanca das mudanças – 14.Dispositivo de arranque – 15. Alavanca de regulação do volante – 16.Airbag
frontal lado condutor/Buzina –
17.Painel de comandos: regulação e focagem dos faróis/ecrã digital/ecrã multifunções
F0N0320mfig. 1
001-036 DUCATO LUM 7ed PT.qxd 6/25/10 11:13 AM Strona 3

4
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0N0002mfig. 2

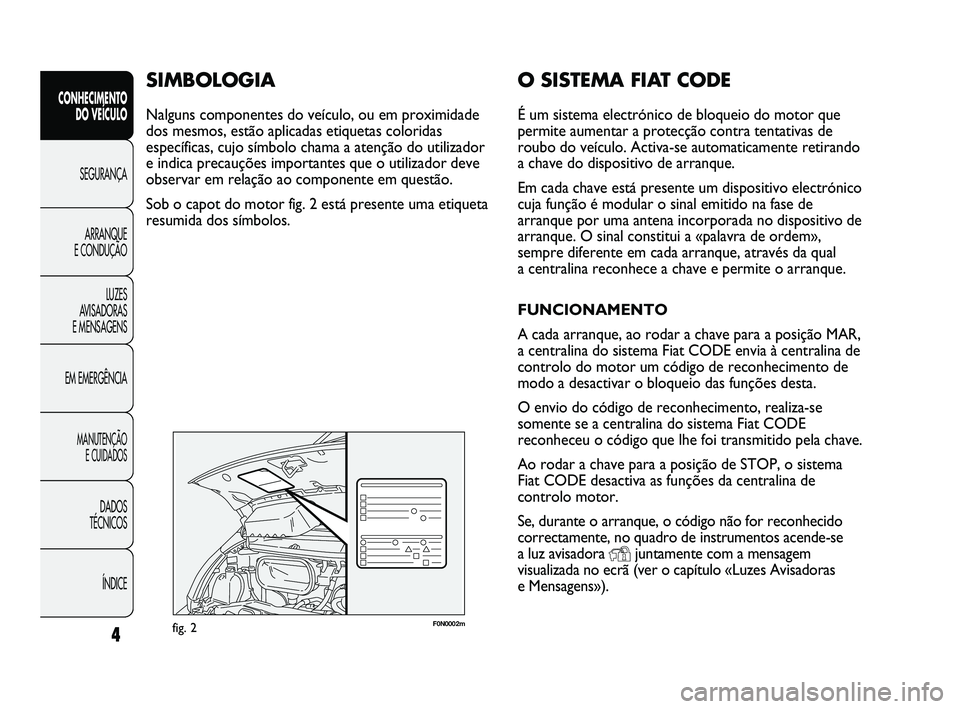

O SISTEMA FIAT CODE
É um sistema electrónico de bloqueio do motor que
permite aumentar a protecção contra tentativas de
roubo do veículo. Activa-se automaticamente retirando
a chave do dispositivo de arranque.
Em cada chave está presente um dispositivo electrónico
cuja função é modular o sinal emitido na fase de
arranque por uma antena incorporada no dispositivo de
arranque. O sinal constitui a «palavra de ordem»,
sempre diferente em cada arranque, através da qual
a centralina reconhece a chave e permite o arranque.
FUNCIONAMENTO
A cada arranque, ao rodar a chave para a posição MAR,
a centralina do sistema Fiat CODE envia à centralina de
controlo do motor um código de reconhecimento de
modo a desactivar o bloqueio das funções desta.
O envio do código de reconhecimento, realiza-se
somente se a centralina do sistema Fiat CODE
reconheceu o código que lhe foi transmitido pela chave.
Ao rodar a chave para a posição de STOP, o sistema
Fiat CODE desactiva as funções da centralina de
controlo motor.
Se, durante o arranque, o código não for reconhecido
correctamente, no quadro de instrumentos acende-se
a luz avisadora
Yjuntamente com a mensagem
visualizada no ecrã (ver o capítulo «Luzes Avisadoras
e Mensagens»).
SIMBOLOGIA
Nalguns componentes do veículo, ou em proximidade
dos mesmos, estão aplicadas etiquetas coloridas
específicas, cujo símbolo chama a atenção do utilizador
e indica precauções importantes que o utilizador deve
observar em relação ao componente em questão.
Sob o capot do motor fig. 2 está presente uma etiqueta
resumida dos símbolos.
001-036 DUCATO LUM 7ed PT.qxd 6/25/10 11:13 AM Strona 4

5
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
CHAVES

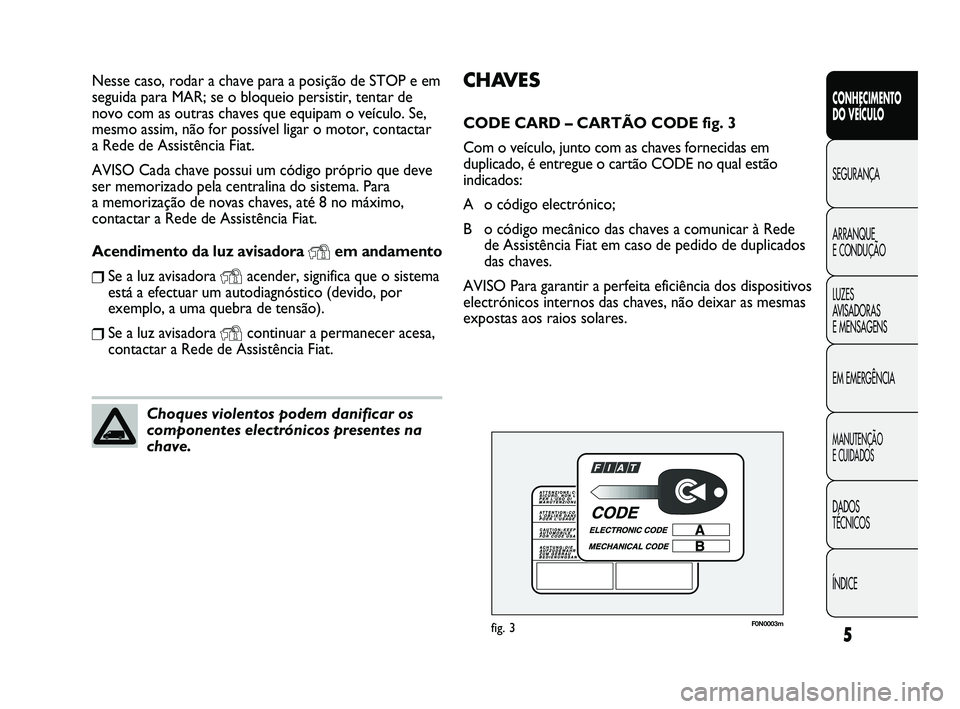

CODE CARD – CARTÃO CODE fig. 3
Com o veículo, junto com as chaves fornecidas em
duplicado, é entregue o cartão CODE no qual estão
indicados:
A o código electrónico;
B o código mecânico das chaves a comunicar à Rede
de Assistência Fiat em caso de pedido de duplicados
das chaves.
AVISO Para garantir a perfeita eficiência dos dispositivos
electrónicos internos das chaves, não deixar as mesmas
expostas aos raios solares. Nesse caso, rodar a chave para a posição de STOP e em
seguida para MAR; se o bloqueio persistir, tentar de
novo com as outras chaves que equipam o veículo. Se,
mesmo assim, não for possível ligar o motor, contactar
a Rede de Assistência Fiat.
AVISO Cada chave possui um código próprio que deve
ser memorizado pela centralina do sistema. Para
a memorização de novas chaves, até 8 no máximo,
contactar a Rede de Assistência Fiat.
Acendimento da luz avisadora
Yem andamento
❒Se a luz avisadora Yacender, significa que o sistema
está a efectuar um autodiagnóstico (devido, por
exemplo, a uma quebra de tensão).
❒Se a luz avisadora Ycontinuar a permanecer acesa,
contactar a Rede de Assistência Fiat.
Choques violentos podem danificar os
componentes electrónicos presentes na
chave.
F0N0003mfig. 3
001-036 DUCATO LUM 7ed PT.qxd 6/25/10 11:13 AM Strona 5

F0N0800mfig. 4
Para o reinserir no punho, proceder da forma seguinte:
❒manter carregado o botão B e rodar o recorte do
corpo metálico A;
❒largar o botão B e rodar completamente o recorte
do corpo metálico A até ouvir o estalido de bloqueio
que garante o fecho correcto.

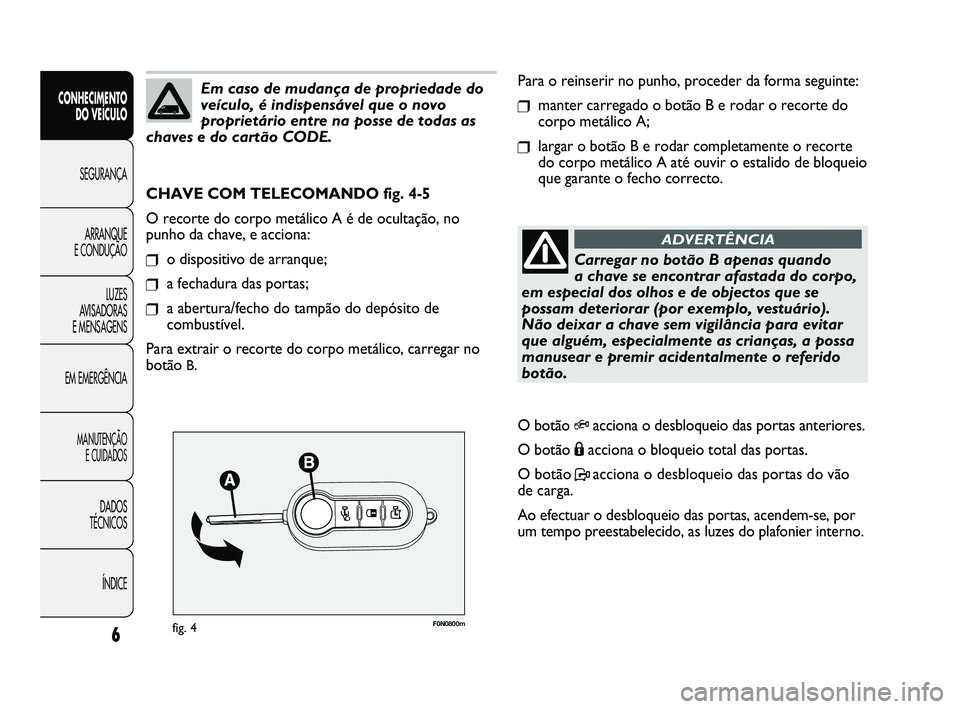

CHAVE COM TELECOMANDO fig. 4-5
O recorte do corpo metálico A é de ocultação, no
punho da chave, e acciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒a abertura/fecho do tampão do depósito de
combustível.
Para extrair o recorte do corpo metálico, carregar no
botão
B.
6
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Em caso de mudança de propriedade do
veículo, é indispensável que o novo
proprietário entre na posse de todas as
chaves e do cartão CODE.
Carregar no botão B apenas quando
a chave se encontrar afastada do corpo,
em especial dos olhos e de objectos que se
possam deteriorar (por exemplo, vestuário).
Não deixar a chave sem vigilância para evitar
que alguém, especialmente as crianças, a possa
manusear e premir acidentalmente o referido
botão.
ADVERTÊNCIA
O botão Qacciona o desbloqueio das portas anteriores.
O botão Áacciona o bloqueio total das portas.
O botão Pacciona o desbloqueio das portas do vão
de carga.
Ao efectuar o desbloqueio das portas, acendem-se, por
um tempo preestabelecido, as luzes do plafonier interno.
001-036 DUCATO LUM 7ed PT.qxd 6/25/10 11:13 AM Strona 6

7
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0N0801mfig. 5F0N0114mfig. 6

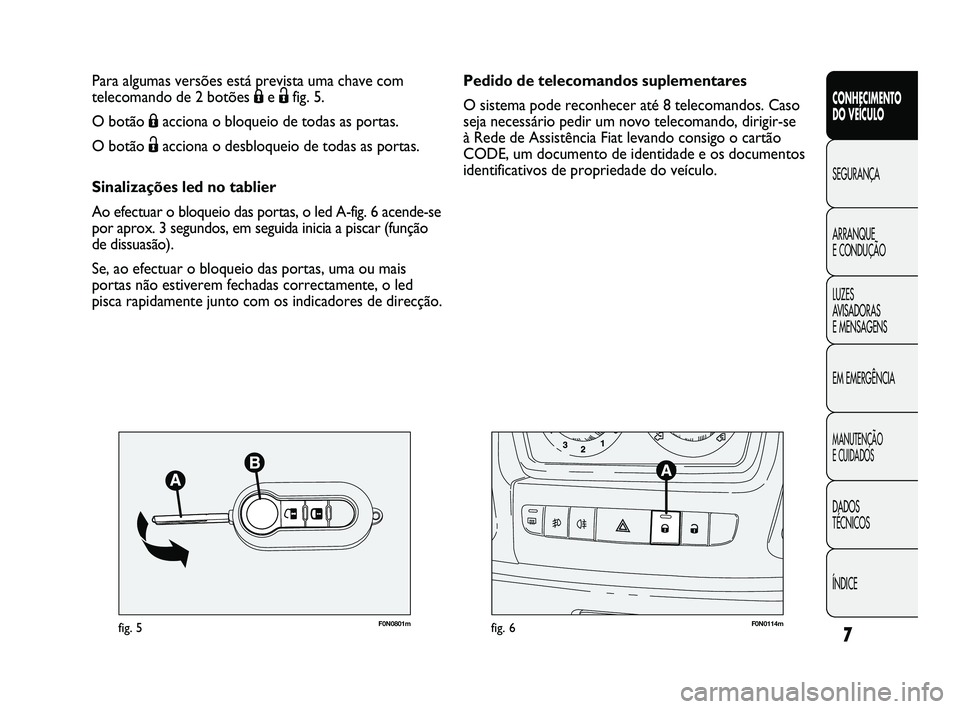

Pedido de telecomandos suplementares
O sistema pode reconhecer até 8 telecomandos. Caso
seja necessário pedir um novo telecomando, dirigir-se
à Rede de Assistência Fiat levando consigo o cartão
CODE, um documento de identidade e os documentos
identificativos de propriedade do veículo. Para algumas versões está prevista uma chave com
telecomando de 2 botões Áe Ëfig. 5.
O botão Áacciona o bloqueio de todas as portas.
O botão Ëacciona o desbloqueio de todas as portas.
Sinalizações led no tablier
Ao efectuar o bloqueio das portas, o led A-fig. 6 acende-se
por aprox. 3 segundos, em seguida inicia a piscar (função
de dissuasão).
Se, ao efectuar o bloqueio das portas, uma ou mais
portas não estiverem fechadas correctamente, o led
pisca rapidamente junto com os indicadores de direcção.
001-036 DUCATO LUM 7ed PT.qxd 6/25/10 11:13 AM Strona 7

F0N0802mfig. 7F0N0337mfig. 8
CHAVE MECÂNICA fig. 8
O corpo metálico A da chave é fixo.
A chave acciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒a abertura/fecho do tampão do depósito do

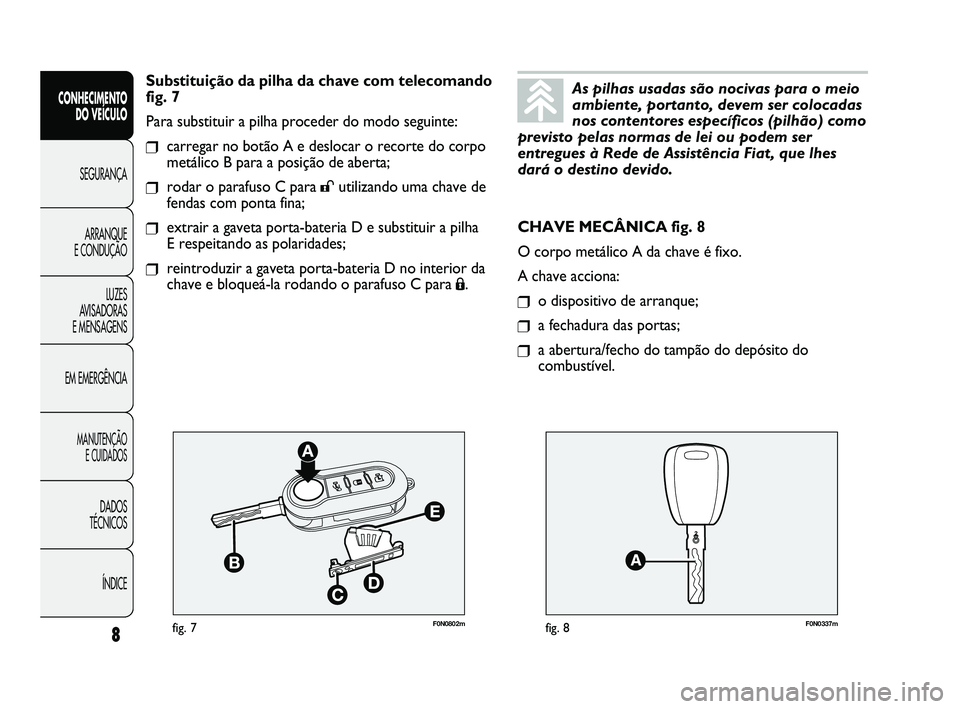

combustível. Substituição da pilha da chave com telecomando
fig. 7
Para substituir a pilha proceder do modo seguinte:
❒carregar no botão A e deslocar o recorte do corpo
metálico B para a posição de aberta;
❒rodar o parafuso C para :utilizando uma chave de
fendas com ponta fina;
❒extrair a gaveta porta-bateria D e substituir a pilha
E respeitando as polaridades;
❒reintroduzir a gaveta porta-bateria D no interior da
chave e bloqueá-la rodando o parafuso C para
Á.
8
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
As pilhas usadas são nocivas para o meio
ambiente, portanto, devem ser colocadas
nos contentores específicos (pilhão) como
previsto pelas normas de lei ou podem ser
entregues à Rede de Assistência Fiat, que lhes
dará o destino devido.
001-036 DUCATO LUM 7ed PT.qxd 6/25/10 11:13 AM Strona 8

9
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

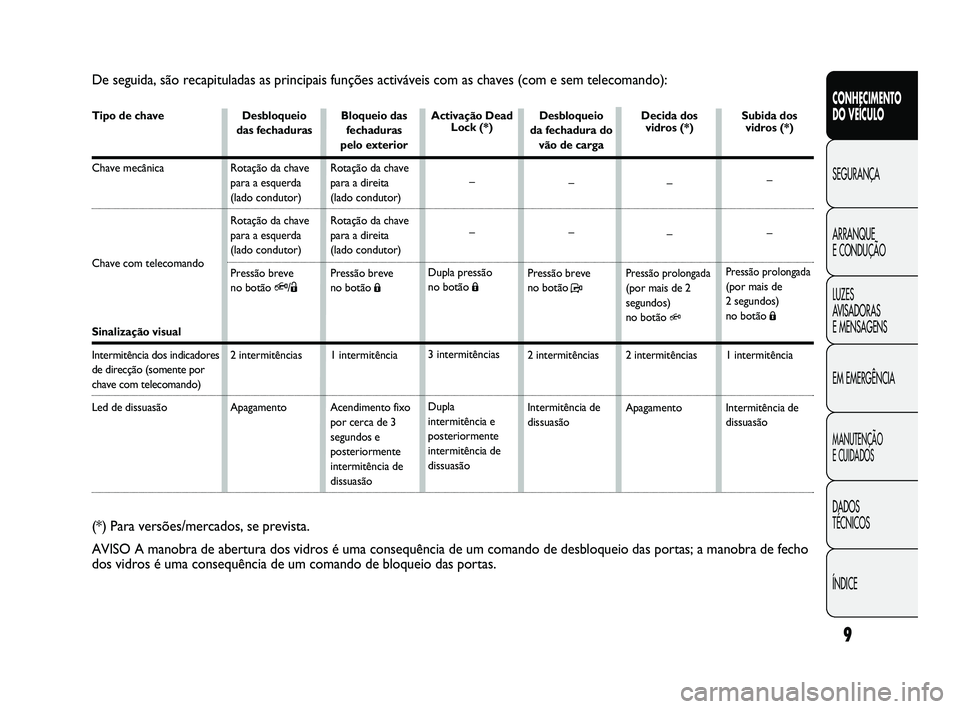

De seguida, são recapituladas as principais funções activáveis com as chaves (com e sem telecomando):
Tipo de chave
Chave mecânica
Chave com telecomando
Sinalização visual
Intermitência dos indicadores
de direcção (somente por
chave com telecomando)
Led de dissuasão
Desbloqueio
das fechaduras
Rotação da chave
para a esquerda
(lado condutor)
Rotação da chave
para a esquerda
(lado condutor)
Pressão breve
no botão
Q/Ë
2 intermitências
ApagamentoBloqueio das
fechaduras
pelo exterior
Rotação da chave
para a direita
(lado condutor)
Rotação da chave
para a direita
(lado condutor)
Pressão breve
no botão
Á
1 intermitência
Acendimento fixo
por cerca de 3
segundos e
posteriormente
intermitência de
dissuasãoActivação Dead
Lock (*)
–
–
Dupla pressão
no botão
Á
3 intermitências
Dupla
intermitência e
posteriormente
intermitência de
dissuasãoDesbloqueio
da fechadura do
vão de carga
–
–
Pressão breve
no botão
P
2 intermitências
Intermitência de
dissuasão
(*) Para versões/mercados, se prevista.
AVISO A manobra de abertura dos vidros é uma consequência de um comando de desbloqueio das portas; a manobra de fecho
dos vidros é uma consequência de um comando de bloqueio das portas.
Subida dos
vidros (*)
–
–
Pressão prolongada(por mais de
2 segundos)
no botão
Á
1 intermitência
Intermitência de
dissuasão Decida dos
vidros (*)
–
–
Pressão prolongada(por mais de 2
segundos)
no botão
Q
2 intermitências
Apagamento
001-036 DUCATO LUM 7ed PT.qxd 6/25/10 11:13 AM Strona 9
