FIAT DUCATO 2010 Návod k použití a údržbě (in Czech)

80
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Při jízdě v klesání se zapnutým tempomatem se může
stát, že se rychlost jízdy mírně zvýší nad přednastavenou
hodnotu.
Zapnutí signalizuje rozsvícení kontrolky
Üa příslušné
hlášení na přístrojové desce.
ULOŽENÍ JÍZDNÍ RYCHLOSTI VOZIDLA DO
PAMĚTI
Postupujte takto:
❒otočte objímku A naONa sešlápnutím pedálu
akcelerace rozjeďte vozidlo na požadovanou
rychlost;
❒přestavte pákový ovládač nahoru (+) alespoň na 1
sekundu a uvolněte jej: jízdní rychlost vozidla se uloží
do paměti, a tudíž můžete uvolnit pedál akcelerace.
V případě nutnosti (například při předjíždění) je možné
akcelerovat sešlápnutím pedálu akcelerace: uvolněním
pedálu se vozidlo vrátí na rychlost uloženou v paměti.
OBNOVA RYCHLOSTI ULOŽENÉ V PAMĚTI
Pokud byl tempomat vypnut, například sešlápnutím
pedálu brzdy nebo spojky, je možné obnovit rychlost
uloženou v paměti následujícím způsobem:
❒postupně akcelerujte až po dosažení rychlosti blížící
se hodnotě uložené v paměti;
❒zařaďte rychlostní stupeň, který byl navolen při
ukládání rychlosti do paměti;
❒stiskněte tlačítko RES B.
F0N0040mobr. 79
CRUISE CONTROL
(regulátor konstantní rychlosti)
(u příslušné verze vozidla)
Je to elektronicky řízený asistent při řízení vozidla, který
při jízdní rychlosti vyšší než 30 km/h umožňuje na
dlouhých, rovných a suchých silničních úsecích, kde se
málo řadí (např. po dálnici), jet požadovanou rychlosti
bez ovládání pedálu akcelerace. To znamená, že není
výhodné používat Cruise Control na silnicích mimo
město s hustým provozem.
Ve městě tempomat nepoužívejte.
ZAPNUTÍ CRUISE CONTROL obr. 79
Otočte ovládač A na polohu ON.
Tempomat nelze zapnout při jízdě na1. rychlostní stupeň
nebo se zařazenou zpátečkou; a doporučujeme je
zapínat od 4. rychlostního stupně výše.
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 80

81
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

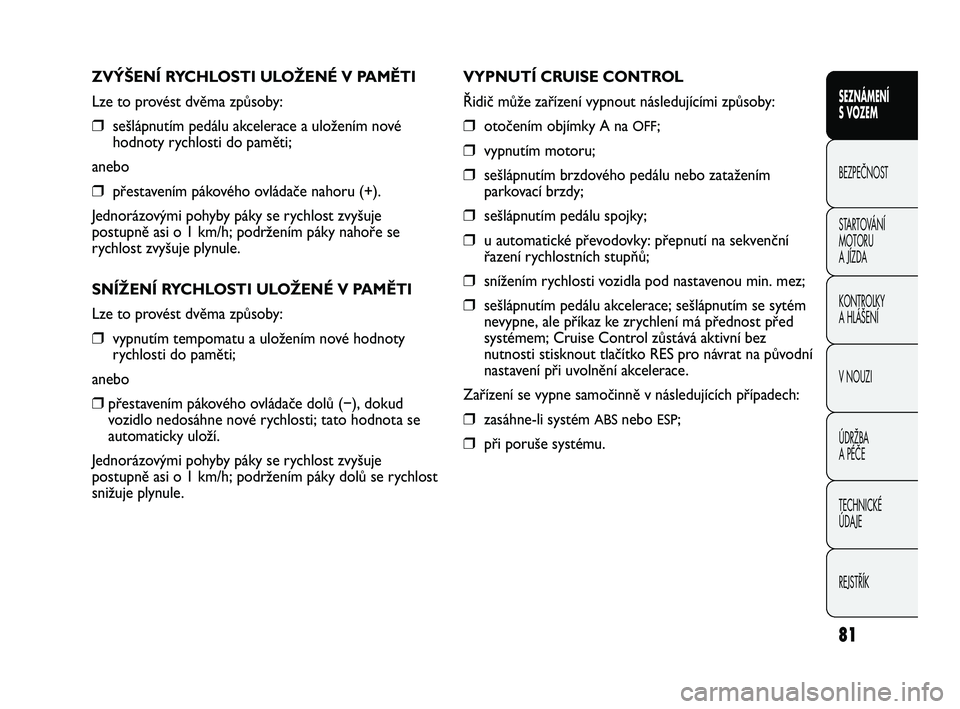

ZVÝŠENÍ RYCHLOSTI ULOŽENÉ V PAMĚTI
Lze to provést dvěma způsoby:
❒sešlápnutím pedálu akcelerace a uložením nové
hodnoty rychlosti do paměti;
anebo
❒přestavením pákového ovládače nahoru (+).
Jednorázovými pohyby páky se rychlost zvyšuje
postupně asi o 1 km/h; podržením páky nahoře se
rychlost zvyšuje plynule.
SNÍŽENÍ RYCHLOSTI ULOŽENÉ V PAMĚTI
Lze to provést dvěma způsoby:
❒vypnutím tempomatu a uložením nové hodnoty
rychlosti do paměti;
anebo
❒přestavením pákového ovládače dolů (−), dokud
vozidlo nedosáhne nové rychlosti; tato hodnota se
automaticky uloží.
Jednorázovými pohyby páky se rychlost zvyšuje
postupně asi o 1 km/h; podržením páky dolů se rychlost
snižuje plynule.VYPNUTÍ CRUISE CONTROL
Řidič může zařízení vypnout následujícími způsoby:
❒otočením objímky A na OFF;
❒vypnutím motoru;
❒sešlápnutím brzdového pedálu nebo zatažením
parkovací brzdy;
❒sešlápnutím pedálu spojky;
❒u automatické převodovky: přepnutí na sekvenční
řazení rychlostních stupňů;
❒snížením rychlosti vozidla pod nastavenou min. mez;
❒sešlápnutím pedálu akcelerace; sešlápnutím se sytém
nevypne, ale příkaz ke zrychlení má přednost před
systémem; Cruise Control zůstává aktivní bez
nutnosti stisknout tlačítko RES pro návrat na původní
nastavení při uvolnění akcelerace.
Zařízení se vypne samočinně v následujících případech:
❒zasáhne-li systém ABSnebo ESP;
❒při poruše systému.
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 81

82
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0041mobr. 80

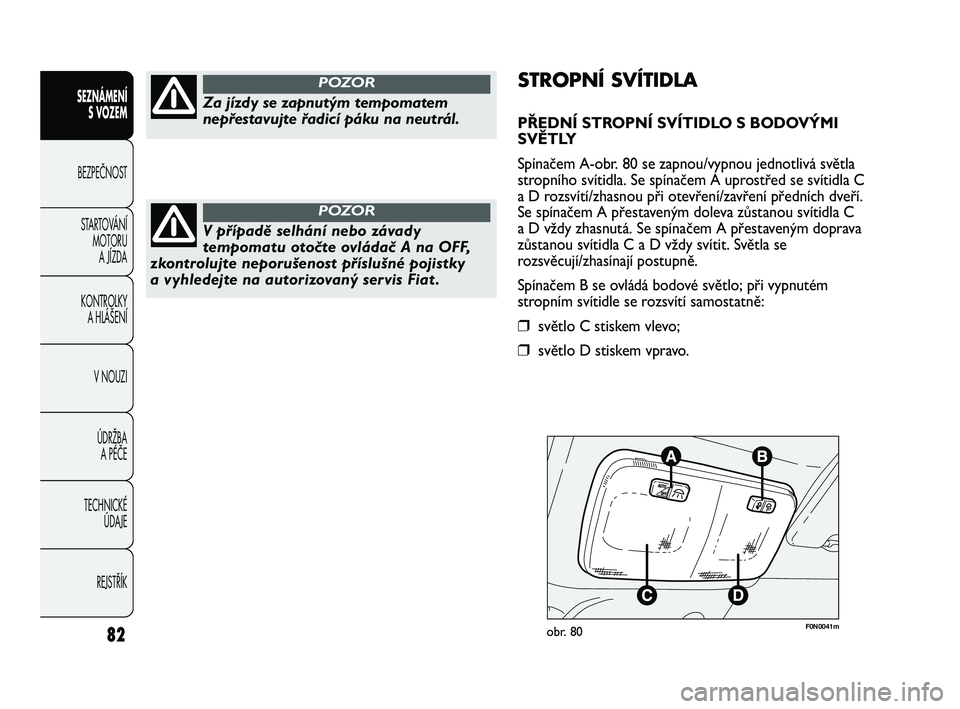

STROPNÍ SVÍTIDLA
PŘEDNÍ STROPNÍ SVÍTIDLO S BODOVÝMI
SVĚTLY
Spínačem A-obr. 80 se zapnou/vypnou jednotlivá světla
stropního svítidla. Se spínačem A uprostřed se svítidla C
a D rozsvítí/zhasnou při otevření/zavření předních dveří.
Se spínačem A přestaveným doleva zůstanou svítidla C
a D vždy zhasnutá. Se spínačem A přestaveným doprava
zůstanou svítidla C a D vždy svítit. Světla se
rozsvěcují/zhasínají postupně.
Spínačem B se ovládá bodové světlo; při vypnutém
stropním svítidle se rozsvítí samostatně:
❒světlo C stiskem vlevo;
❒světlo D stiskem vpravo.
Za jízdy se zapnutým tempomatem
nepřestavujte řadicí páku na neutrál.
POZOR
V případě selhání nebo závady
tempomatu otočte ovládač A na OFF,
zkontrolujte neporušenost příslušné pojistky
a vyhledejte na autorizovaný servis Fiat .
POZOR
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 82

83
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
❒na zhruba 3 minuty při otevření jedněch bočních
dveří;
❒na zhruba 10 sekund při zavření jedněch dveří.
Časování automaticky skončí zamknutím dveří.

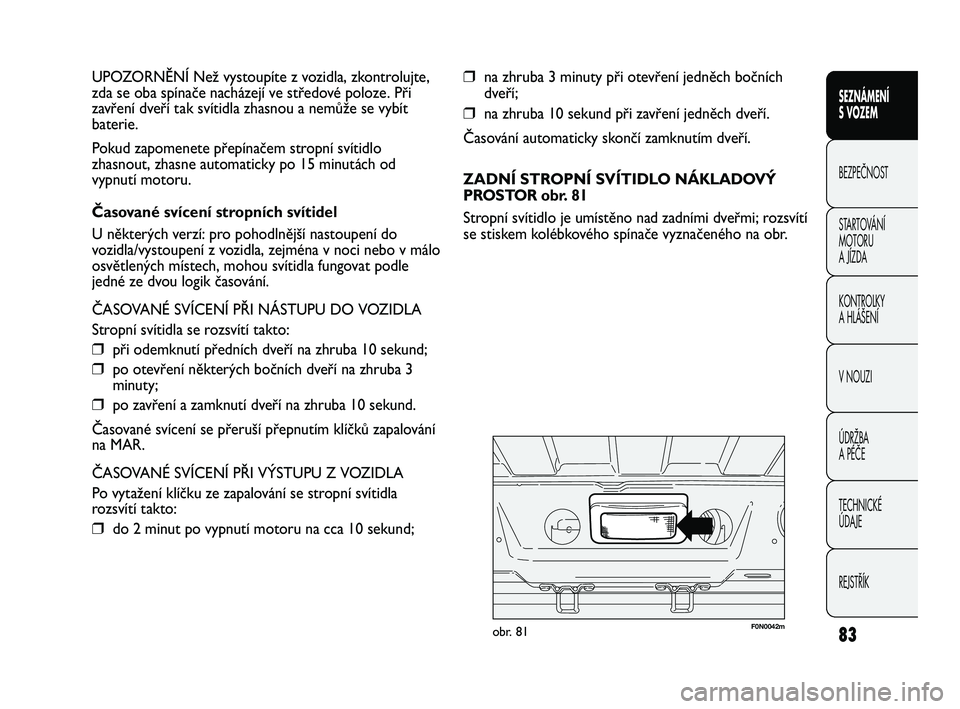

ZADNÍ STROPNÍ SVÍTIDLO NÁKLADOVÝ
PROSTOR obr. 81
Stropní svítidlo je umístěno nad zadními dveřmi; rozsvítí
se stiskem kolébkového spínače vyznačeného na obr. UPOZORNĚNÍ Než vystoupíte z vozidla, zkontrolujte,
zda se oba spínače nacházejí ve středové poloze. Při
zavření dveří tak svítidla zhasnou a nemůže se vybít
baterie.
Pokud zapomenete přepínačem stropní svítidlo
zhasnout, zhasne automaticky po 15 minutách od
vypnutí motoru.
Časované svícení stropních svítidel
U některých verzí: pro pohodlnější nastoupení do
vozidla/vystoupení z vozidla, zejména v noci nebo v málo
osvětlených místech, mohou svítidla fungovat podle
jedné ze dvou logik časování.
ČASOVANÉ SVÍCENÍ PŘI NÁSTUPU DO VOZIDLA
Stropní svítidla se rozsvítí takto:
❒při odemknutí předních dveří na zhruba 10 sekund;
❒po otevření některých bočních dveří na zhruba 3
minuty;
❒po zavření a zamknutí dveří na zhruba 10 sekund.
Časované svícení se přeruší přepnutím klíčků zapalování
na MAR.
ČASOVANÉ SVÍCENÍ PŘI VÝSTUPU Z VOZIDLA
Po vytažení klíčku ze zapalování se stropní svítidla
rozsvítí takto:
❒do 2 minut po vypnutí motoru na cca 10 sekund;
F0N0042mobr. 81
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 83

84
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0220mobr. 83F0N0219mobr. 82

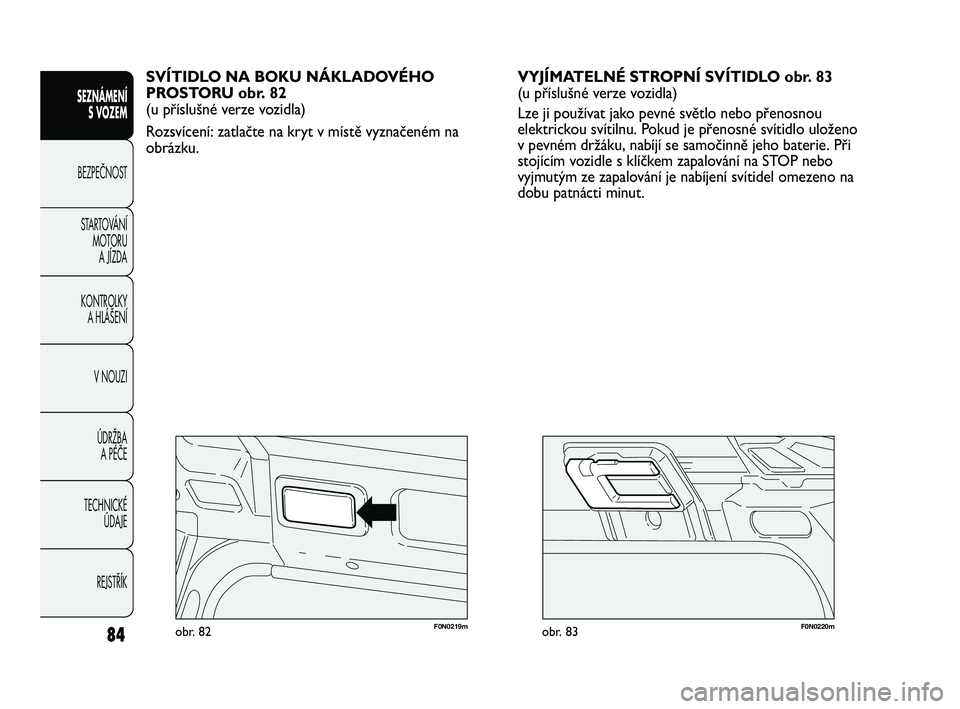

VYJÍMATELNÉ STROPNÍ SVÍTIDLO obr. 83
(u příslušné verze vozidla)
Lze ji používat jako pevné světlo nebo přenosnou
elektrickou svítilnu. Pokud je přenosné svítidlo uloženo
v pevném držáku, nabíjí se samočinně jeho baterie. Při
stojícím vozidle s klíčkem zapalování na STOP nebo
vyjmutým ze zapalování je nabíjení svítidel omezeno na
dobu patnácti minut. SVÍTIDLO NA BOKU NÁKLADOVÉHO
PROSTORU obr. 82
(u příslušné verze vozidla)
Rozsvícení: zatlačte na kryt v místě vyznačeném na
obrázku.
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 84

85
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0044mobr. 84F0N0045mobr. 85
Funkce se samočinně vypne, jakmile přestane mít brzdění
nouzový ráz.
Touto funkcí splňuje vozidlo přepisy platné v současné
době.
PŘEDNÍ SVĚTLOMETY DO MLHY obr. 85
(u příslušné verze vozidla)
S rozsvícenými pozičními světly se světlomety dají
zapnout stiskem tlačítka
5.
Na přístrojové desce se rozsvítí kontrolka
5.
Vypnou se opětným stiskem tlačítka.
Používání mlhových světel je upraveno místními Pravidly
silničního provozu. Dodržujte předpisy.

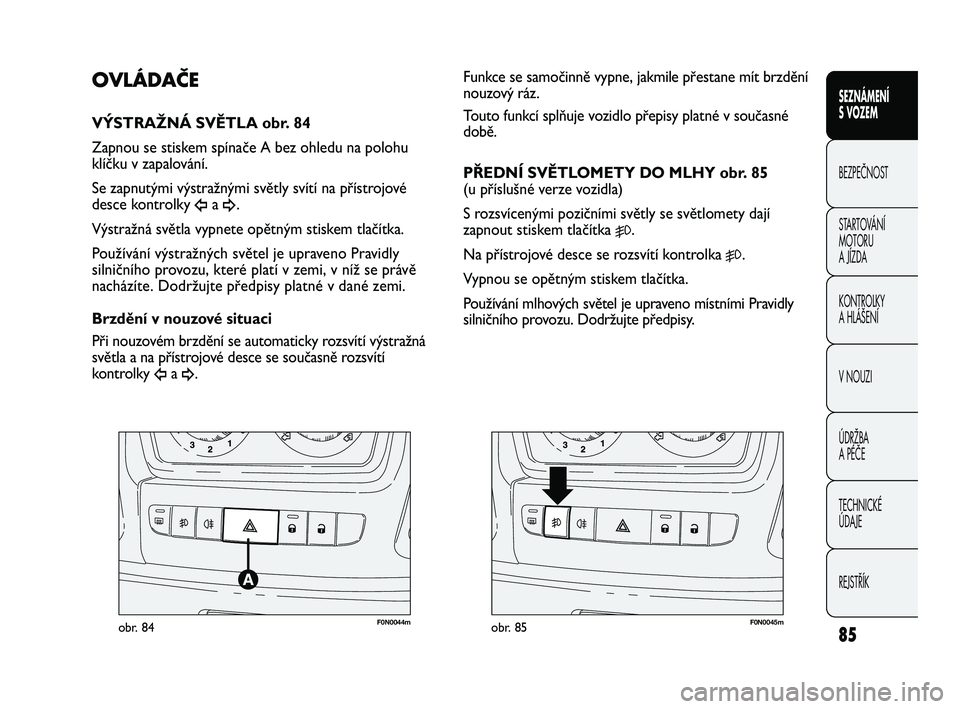

OVLÁDAČE
VÝSTRAŽNÁ SVĚTLA obr. 84
Zapnou se stiskem spínače A bez ohledu na polohu
klíčku v zapalování.
Se zapnutými výstražnými světly svítí na přístrojové
desce kontrolky
Îa ¥.
Výstražná světla vypnete opětným stiskem tlačítka.
Používání výstražných světel je upraveno Pravidly
silničního provozu, které platí v zemi, v níž se právě
nacházíte. Dodržujte předpisy platné v dané zemi.
Brzdění v nouzové situaci
Při nouzovém brzdění se automaticky rozsvítí výstražná
světla a na přístrojové desce se současně rozsvítí
kontrolky
Îa ¥.
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 85

86
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0046mobr. 86
F0N0043mobr. 87
PARKOVACÍ SVĚTLA
Rozsvítí se pouze s vyjmutým klíčkem zapalování nebo
s klíčkem na poloze STOP a po otočení prstence levého
pákového ovládače na polohu Oa dále na
6nebo 2.
Na přístrojové desce se rozsvítí kontrolka
3.
VYHŘÍVANÉ ZADNÍ OKNO obr. 87
(u příslušné verze vozidla)
Zapne se tlačítkem A. Vyhřívání zadního okna se
automaticky vypne asi po 20 minutách.
ODPOJOVAČ BATERIE
(u příslušné verze vozidla)
Odpojovací funkce baterie se aktivuje přetočením klíčku
zapalování na polohu BATT, jak je uvedeno na štítku
nalepeném v místě vyznačeném na obr. 88. Pro otočení
klíčku klíčku zapalování na polohu BATT stiskněte tlačítko
A (červené barvy) obr. 89. Baterie se odpojí přerušením
ukostřovacího kabelu asi za 45 sekund od otočení klíčku na
polohu BATT.
Těchto 45 sekund je potřeba na:
❒dovolte uživateli zastavit zpomalit vozidlo a zamknout
dveře dálkovým ovládáním;
❒zkontrolujte, zda jsou všechny elektrické systémy
vozidla vypnuté.
Zkontrolujte, zda je baterie odpojená, zamykání vozidla, na
straně dveří mechanické zámky.

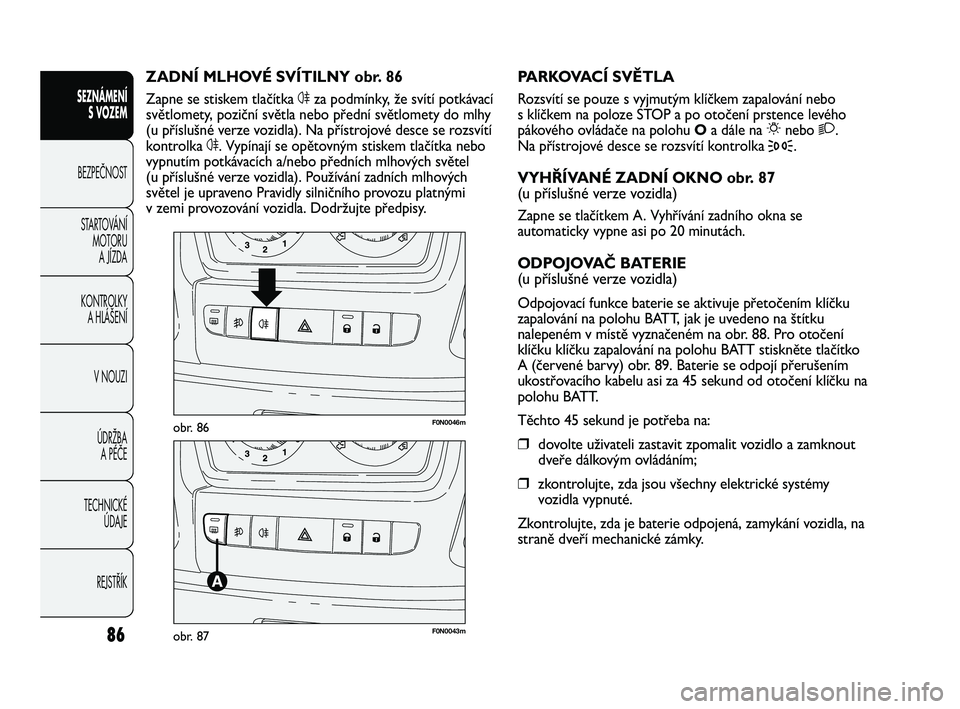

ZADNÍ MLHOVÉ SVÍTILNY obr. 86
Zapne se stiskem tlačítka 4za podmínky, že svítí potkávací
světlomety, poziční světla nebo přední světlomety do mlhy
(u příslušné verze vozidla). Na přístrojové desce se rozsvítí
kontrolka 4. Vypínají se opětovným stiskem tlačítka nebo
vypnutím potkávacích a/nebo předních mlhových světel
(u příslušné verze vozidla). Používání zadních mlhových
světel je upraveno Pravidly silničního provozu platnými
v zemi provozování vozidla. Dodržujte předpisy.
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 86

87
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0811mobr. 88
F0N0810mobr. 89F0N0132mobr. 91
F0N0047mobr. 90

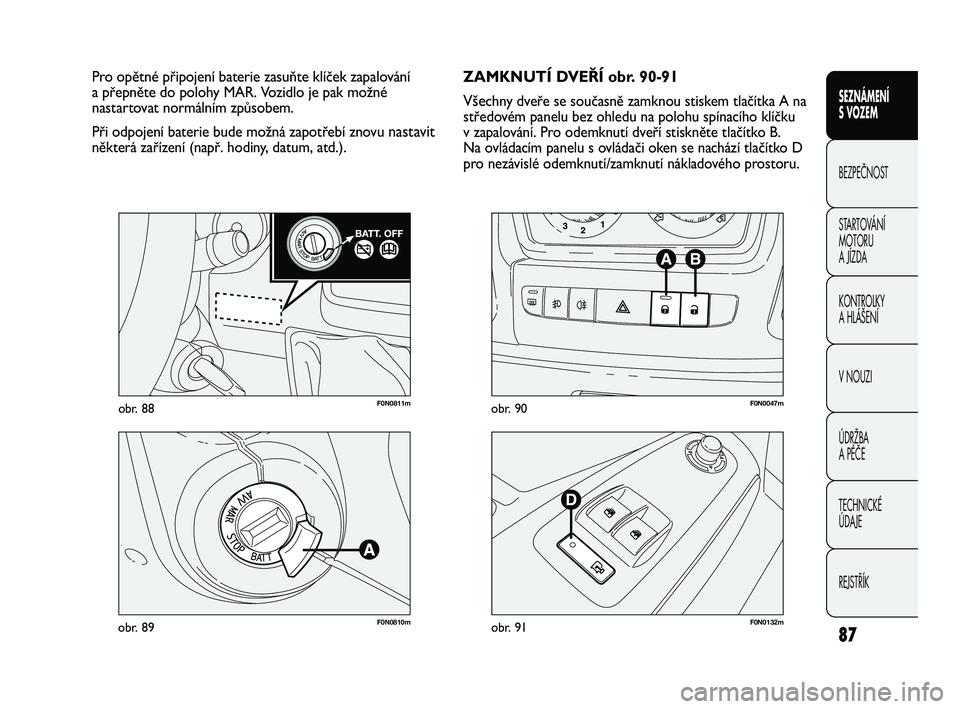

ZAMKNUTÍ DVEŘÍ obr. 90-91
Vše
chny dveře se současně zamknou stiskem tlačítka A na
středovém panelu bez ohledu na polohu spínacího klíčku
v zapalování. Pro odemknutí dveří stiskněte tlačítko B.
Na ovládacím panelu s ovládači oken se nachází tlačítko D
pro nezávislé odemknutí/zamknutí nákladového prostoru.
Pro opětné připojení baterie zasuňte klíček zapalování
a přepněte do polohy MAR. Vozidlo je pak možné
nastartovat normálním způsobem.
Při odpojení baterie bude možná zapotřebí znovu
nastavit
některá zařízení (např. hodiny, datum, atd.).
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 87

88
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0048mobr. 92

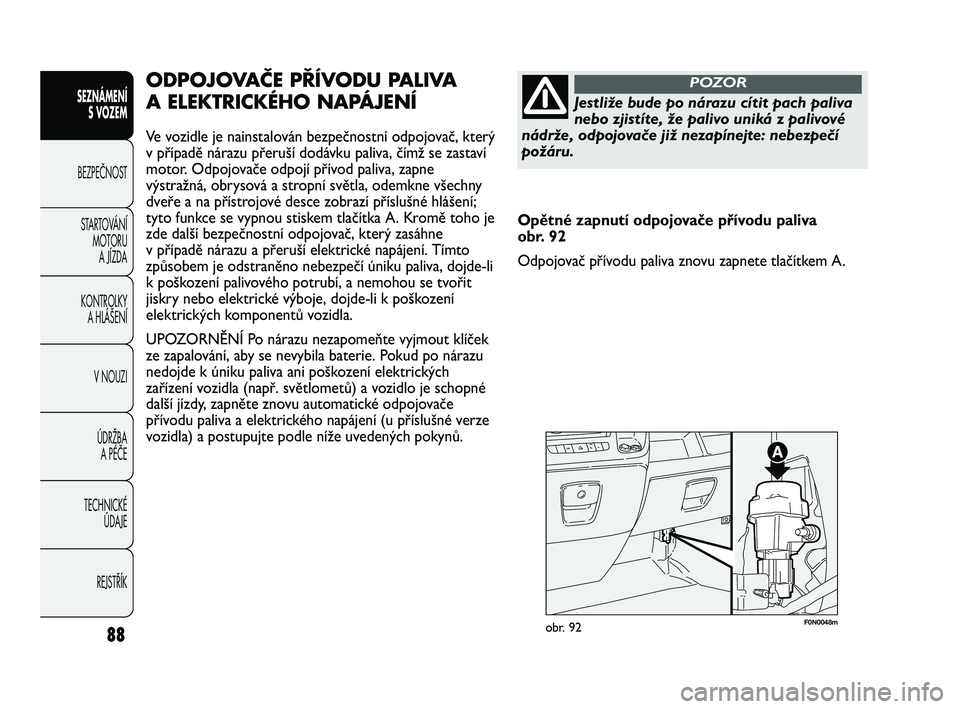

ODPOJOVAČE PŘÍVODU PALIVA
A ELEKTRICKÉHO NAPÁJENÍ
Ve vozidle je nainstalován bezpečnostní odpojovač, který
v případě nárazu přeruší dodávku paliva, čímž se zastaví
motor. Odpojovače odpojí přívod paliva, zapne
výstražná, obrysová a stropní světla, odemkne všechny
dveře a na přístrojové desce zobrazí příslušné hlášení;
tyto funkce se vypnou stiskem tlačítka A. Kromě toho je
zde další bezpečnostní odpojovač, který zasáhne
v případě nárazu a přeruší elektrické napájení. Tímto
způsobem je odstraněno nebezpečí úniku paliva, dojde-li
k poškození palivového potrubí, a nemohou se tvořit
jiskry nebo elektrické výboje, dojde-li k poškození
elektrických komponentů vozidla.
UPOZORNĚNÍ Po nárazu nezapomeňte vyjmout klíček
ze zapalování, aby se nevybila baterie. Pokud po nárazu
nedojde k úniku paliva ani poškození elektrických
zařízení vozidla (např. světlometů) a vozidlo je schopné
další jízdy, zapněte znovu automatické odpojovače
přívodu paliva a elektrického napájení (u příslušné verze
vozidla) a postupujte podle níže uvedených pokynů.
Jestliže bude po nárazu cítit pach paliva
nebo zjistíte, že palivo uniká z palivové
nádrže, odpojovače již nezapínejte: nebezpečí
požáru.
POZOR
Opětné zapnutí odpojovače přívodu paliva
obr. 92
Odpojovač přívodu paliva znovu zapnete tlačítkem A.
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 88

89
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0127mobr. 93
UPOZORNĚNÍ U jiných verzí než Scuolabus/Minibus je
namísto tlačítka B pojistka, kterou je nutno nechat
vyměnit u autorizovaného servisu Fiat.
Před aktivací odpojovače elektrického
napájení pečlivě zkontrolujte, zda
nedošlo k úniku paliva nebo zda nebyla
poškozena elektrická výbava vozidla (např.
světlomety).
POZOR
Před aktivací odpojovače přívodu paliva
zkontrolujte, zda nedošlo k únikům paliva
nebo poškození elektrické výbavy vozidla (např.
světlometů).
POZOR

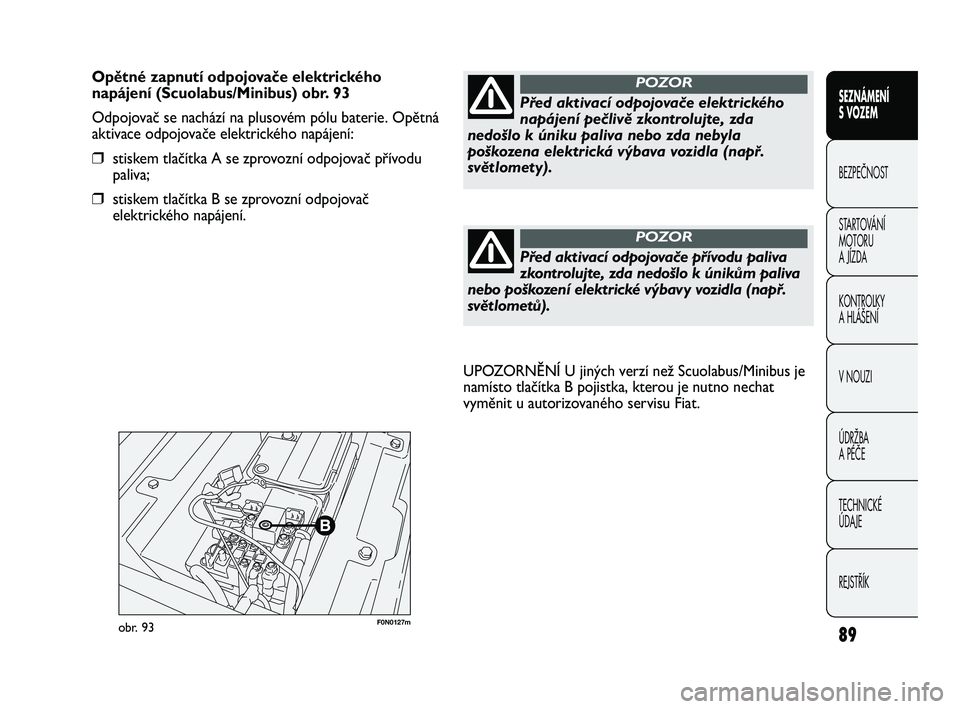

Opětné zapnutí odpojovače elektrického
napájení (Scuolabus/Minibus) obr. 93
Odpojovač se nachází na plusovém pólu baterie. Opětná
aktivace odpojovače elektrického napájení:
❒stiskem tlačítka A se zprovozní odpojovač přívodu
paliva;
❒stiskem tlačítka B se zprovozní odpojovač
elektrického napájení.
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 89
