FIAT DUCATO 2011 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2011, Model line: DUCATO, Model: FIAT DUCATO 2011Pages: 287, PDF-Größe: 4.48 MB
Page 11 of 287
7
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0801mAbb. 5F0N0114mAbb. 6

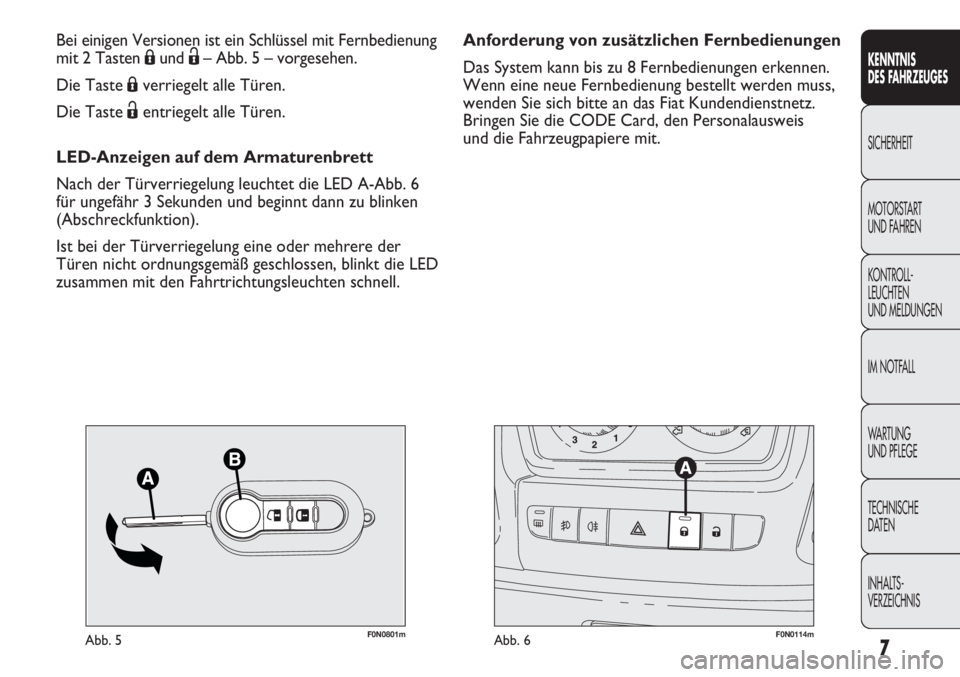

Anforderung von zusätzlichen Fernbedienungen
Das System kann bis zu 8 Fernbedienungen erkennen.
Wenn eine neue Fernbedienung bestellt werden muss,
wenden Sie sich bitte an das Fiat Kundendienstnetz.
Bringen Sie die CODE Card, den Personalausweis
und die Fahrzeugpapiere mit. Bei einigen Versionen ist ein Schlüssel mit Fernbedienung
mit 2 Tasten Áund Ë– Abb. 5 – vorgesehen.
Die Taste Áverriegelt alle Türen.
Die Taste Ëentriegelt alle Türen.
LED-Anzeigen auf dem Armaturenbrett
Nach der Türverriegelung leuchtet die LED A-Abb. 6
für ungefähr 3 Sekunden und beginnt dann zu blinken
(Abschreckfunktion).
Ist bei der Türverriegelung eine oder mehrere der
Türen nicht ordnungsgemäß geschlossen, blinkt die LED
zusammen mit den Fahrtrichtungsleuchten schnell.
Page 12 of 287
F0N0802mAbb. 7F0N0337mAbb. 8
MECHANISCHER SCHLÜSSEL Abb. 8
Der Metallteil A des Schlüssels ist fest.
Der Schlüssel dient für:
❒die Anlassvorrichtung;
❒die Türverriegelung;
❒das Öffnen/Schließen des Tankdeckels. Austausch der Batterie des Schlüssels
mit Fernbedienung Abb. 7

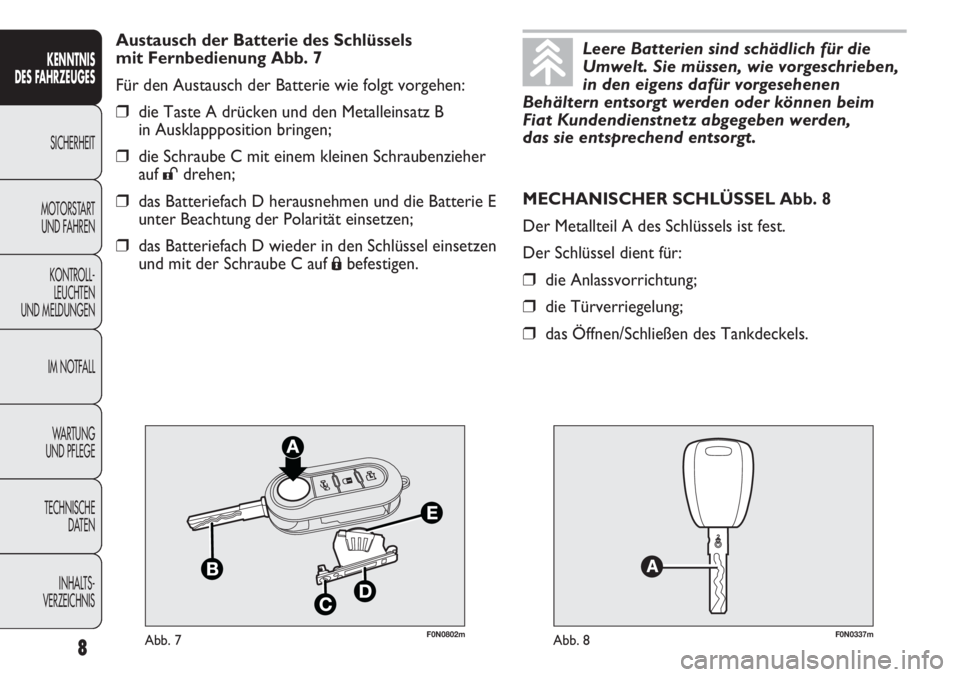

Für den Austausch der Batterie wie folgt vorgehen:
❒die Taste A drücken und den Metalleinsatz B
in Ausklappposition bringen;
❒die Schraube C mit einem kleinen Schraubenzieher
auf
:drehen;
❒das Batteriefach D herausnehmen und die Batterie E
unter Beachtung der Polarität einsetzen;
❒das Batteriefach D wieder in den Schlüssel einsetzen
und mit der Schraube C auf
Ábefestigen.
8
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Leere Batterien sind schädlich für die
Umwelt. Sie müssen, wie vorgeschrieben,
in den eigens dafür vorgesehenen
Behältern entsorgt werden oder können beim
Fiat Kundendienstnetz abgegeben werden,
das sie entsprechend entsorgt.
Page 13 of 287
9
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Nachstehend sind die Hauptfunktionen aufgeführt, die mit den Schlüsseln (mit und ohne Fernbedienung) aktiviert werden können:
Entriegelung
der Schlösser
Schlüsseldrehung
gegen den
Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
gegen den
Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Q/Ë
2 Blinkzeichen
AusschaltungVerriegelung
der Schlösser
von außen
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Á
1 Blinkzeichen
Ständiges Leuchten
für 3 Sekunden
und dann Blinken
zur AbschreckungEinschalten
des „Dead-Lock“
(*)
–
–
Doppelter Druck
auf die Taste
Á
3 Blinkzeichen
Doppeltes Blinken
und dann Blinken
zur AbschreckungEntriegelung
Laderaumschloss
–
–
Kurzer Druck
auf die Taste
P
2 Blinkzeichen
Blinken als
Abschreckungs -
funktion
(*) Für Versionen/Märkte, wo vorgesehen.
ZUR BEACHTUNG Die Öffnung der Fenster ist die Folge einer Steuerung zur Türentriegelung. Das Anheben der Fenster
ist die Folge einer Steuerung zur Türverriegelung.
Anheben
der Scheiben
(*)
–
–
Längerer Druck (mehr als
2 Sekunden)
auf die Taste
Á
1 Blinkzeichen
Aufblinken
zur Abschreckung Öffnen
der Scheiben
(*)
–
–
Längerer Druck(mehr als
2 Sekunden)
auf die Taste
Q
2 Aufblinker
Ausschaltung Art des Schlüssels
Mechanischer
Schlüssel
Schlüssel mit Fernbedienung
Sichtbare Anzeige
Blinken der
Fahrtrichtungsanzeiger
(nur mit Schlüssel
mit Fernbedienung)
Abschreckungs-LED
Page 14 of 287
Es ist dennoch eine Höchstanzahl an
akustischen/visuellen Zyklen vorgesehen; danach nimmt
das System seine normale Kontrollfunktion wieder auf.
ZUR BEACHTUNG Die Funktion der Motorsperre
wird vom FIAT CODE gewährleistet, die sich
automatisch beim Abziehen des Schlüssels aus dem
Zündschloss aktiviert.
EINSCHALTEN DES ALARMSYSTEMS
Halten Sie bei geschlossenen Türen und Kofferraum
und Zündschlüssel in Stellung STOP oder bei
abgezogenem Zündschlüssel den Schlüssel mit
Fernbedienung auf das Fahrzeug gerichtet. Drücken Sie
dann die Taste „Verriegeln“ und lassen Sie diese gleich
wieder los.
Mit Ausnahme von einigen Bestimmungsländern gibt die
Anlage ein akustisches Signal („Beep“) ab und aktiviert
die Türverriegelung.
Vor dem Einschalten der Alarmanlage wird eine
Eigendiagnose durchgeführt: wird eine Störung
ermittelt, gibt das System nochmals ein akustisches
Signal ab.
Schalten Sie in diesem Fall die Alarmanlage durch
Drücken der Taste „Türen/Laderaum entriegeln“ aus,
prüfen Sie, ob die Türen und die Motorhaube
ordnungsgemäß geschlossen sind, und schalten Sie die
Alarmanlage durch Drücken der Taste „Verriegeln“

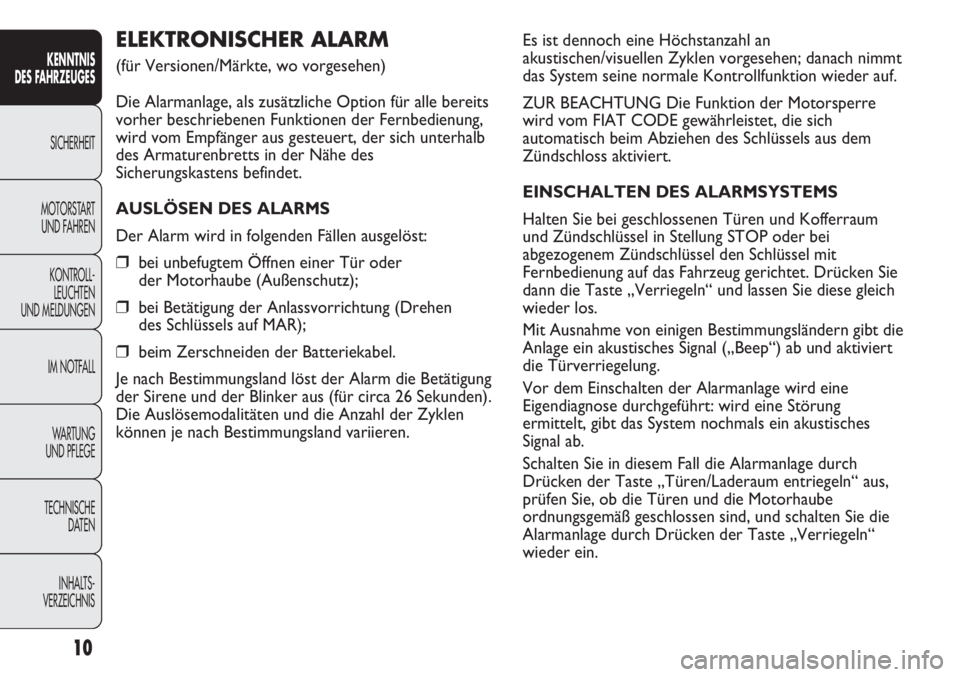

wieder ein.ELEKTRONISCHER ALARM
(für Versionen/Märkte, wo vorgesehen)
Die Alarmanlage, als zusätzliche Option für alle bereits
vorher beschriebenen Funktionen der Fernbedienung,
wird vom Empfänger aus gesteuert, der sich unterhalb
des Armaturenbretts in der Nähe des
Sicherungskastens befindet.
AUSLÖSEN DES ALARMS
Der Alarm wird in folgenden Fällen ausgelöst:
❒bei unbefugtem Öffnen einer Tür oder
der Motorhaube (Außenschutz);
❒bei Betätigung der Anlassvorrichtung (Drehen
des Schlüssels auf MAR);
❒beim Zerschneiden der Batteriekabel.
Je nach Bestimmungsland löst der Alarm die Betätigung
der Sirene und der Blinker aus (für circa 26 Sekunden).
Die Auslösemodalitäten und die Anzahl der Zyklen
können je nach Bestimmungsland variieren.
10
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Page 15 of 287
11
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

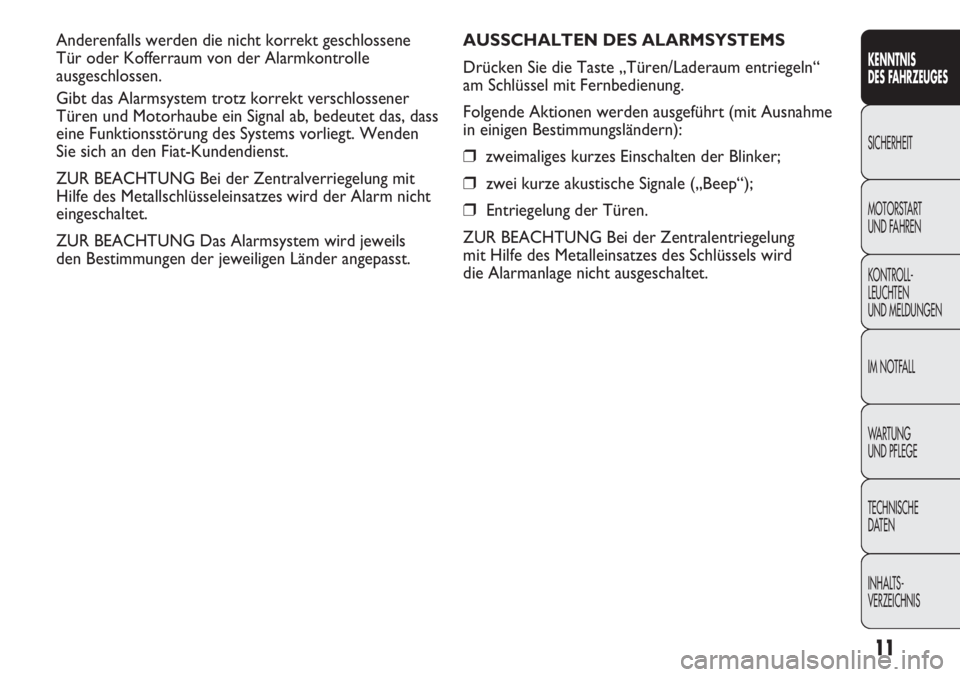

AUSSCHALTEN DES ALARMSYSTEMS
Drücken Sie die Taste „Türen/Laderaum entriegeln“
am Schlüssel mit Fernbedienung.
Folgende Aktionen werden ausgeführt (mit Ausnahme
in einigen Bestimmungsländern):
❒zweimaliges kurzes Einschalten der Blinker;
❒zwei kurze akustische Signale („Beep“);
❒Entriegelung der Türen.
ZUR BEACHTUNG Bei der Zentralentriegelung
mit Hilfe des Metalleinsatzes des Schlüssels wird
die Alarmanlage nicht ausgeschaltet. Anderenfalls werden die nicht korrekt geschlossene
Tür oder Kofferraum von der Alarmkontrolle
ausgeschlossen.
Gibt das Alarmsystem trotz korrekt verschlossener
Türen und Motorhaube ein Signal ab, bedeutet das, dass
eine Funktionsstörung des Systems vorliegt. Wenden
Sie sich an den Fiat-Kundendienst.
ZUR BEACHTUNG Bei der Zentralverriegelung mit
Hilfe des Metallschlüsseleinsatzes wird der Alarm nicht
eingeschaltet.
ZUR BEACHTUNG Das Alarmsystem wird jeweils
den Bestimmungen der jeweiligen Länder angepasst.
Page 16 of 287
ANZEIGE VON EINBRUCHVERSUCHEN
Jeder Einbruchversuch wird durch Aufleuchten
der dafür vorgesehenen Kontrollleuchte
Yauf der
Instrumententafel gemeldet, zusammen mit einer
am Display (wenn vorhanden) angezeigten Meldung
(siehe Kapitel „Kontrollleuchten und Meldungen“).
AUSSCHLUSS DES ALARMS
Für den vollständigen Ausschluss des Alarms
(zum Beispiel bei langer Nichtbenutzung des Fahrzeugs)
schließen Sie einfach das Fahrzeug, indem Sie den
Metallschlüsseleinsatz im Türschloss drehen.
ZUR BEACHTUNG Wenn die Batterien
des Fernbedienungsschlüssels leer sind oder ein Defekt
des Systems vorliegt, führen Sie den Schlüssel
in das Zündschloss ein und drehen Sie ihn auf die
Position MAR.
12
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

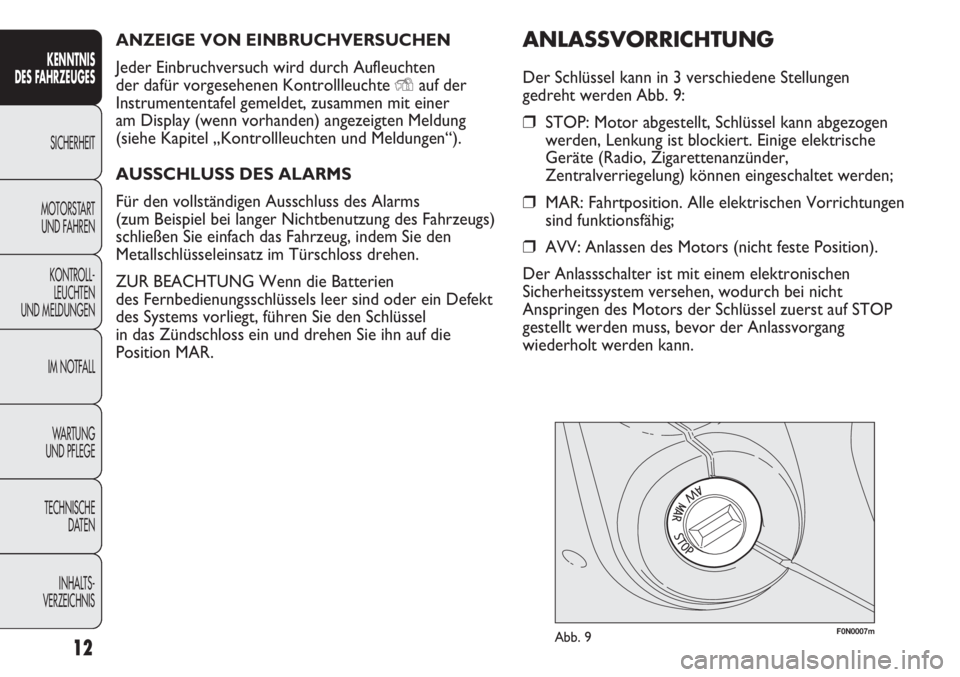

ANLASSVORRICHTUNG
Der Schlüssel kann in 3 verschiedene Stellungen
gedreht werden Abb. 9:
❒STOP: Motor abgestellt, Schlüssel kann abgezogen
werden, Lenkung ist blockiert. Einige elektrische
Geräte (Radio, Zigarettenanzünder,
Zentralverriegelung) können eingeschaltet werden;
❒MAR: Fahrtposition. Alle elektrischen Vorrichtungen
sind funktionsfähig;
❒AVV: Anlassen des Motors (nicht feste Position).
Der Anlassschalter ist mit einem elektronischen
Sicherheitssystem versehen, wodurch bei nicht
Anspringen des Motors der Schlüssel zuerst auf STOP
gestellt werden muss, bevor der Anlassvorgang
wiederholt werden kann.
F0N0007mAbb. 9
Page 17 of 287
13
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

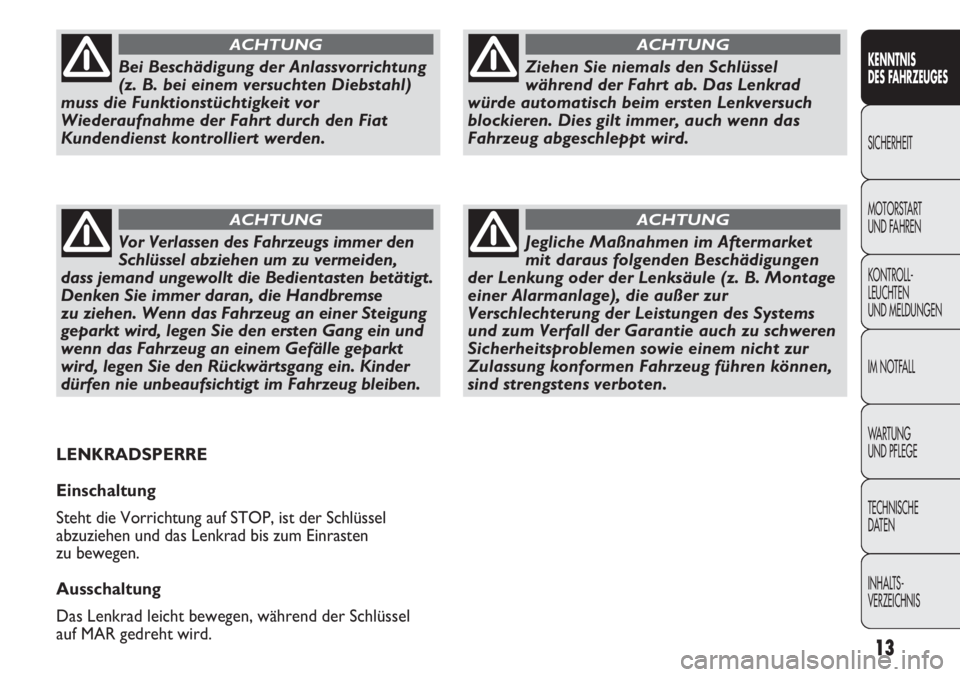

Ziehen Sie niemals den Schlüssel
während der Fahrt ab. Das Lenkrad
würde automatisch beim ersten Lenkversuch
blockieren. Dies gilt immer, auch wenn das
Fahrzeug abgeschleppt wird.
ACHTUNG
Jegliche Maßnahmen im Aftermarket
mit daraus folgenden Beschädigungen
der Lenkung oder der Lenksäule (z. B. Montage
einer Alarmanlage), die außer zur
Verschlechterung der Leistungen des Systems
und zum Verfall der Garantie auch zu schweren
Sicherheitsproblemen sowie einem nicht zur
Zulassung konformen Fahrzeug führen können,
sind strengstens verboten.
ACHTUNG
Bei Beschädigung der Anlassvorrichtung
(z. B. bei einem versuchten Diebstahl)
muss die Funktionstüchtigkeit vor
Wiederaufnahme der Fahrt durch den Fiat
Kundendienst kontrolliert werden.
ACHTUNG
Vor Verlassen des Fahrzeugs immer den
Schlüssel abziehen um zu vermeiden,
dass jemand ungewollt die Bedientasten betätigt.
Denken Sie immer daran, die Handbremse
zu ziehen. Wenn das Fahrzeug an einer Steigung
geparkt wird, legen Sie den ersten Gang ein und
wenn das Fahrzeug an einem Gefälle geparkt
wird, legen Sie den Rückwärtsgang ein. Kinder
dürfen nie unbeaufsichtigt im Fahrzeug bleiben.
ACHTUNG
LENKRADSPERRE
Einschaltung
Steht die Vorrichtung auf STOP, ist der Schlüssel
abzuziehen und das Lenkrad bis zum Einrasten
zu bewegen.
Ausschaltung
Das Lenkrad leicht bewegen, während der Schlüssel
auf MAR gedreht wird.
Page 18 of 287
14
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

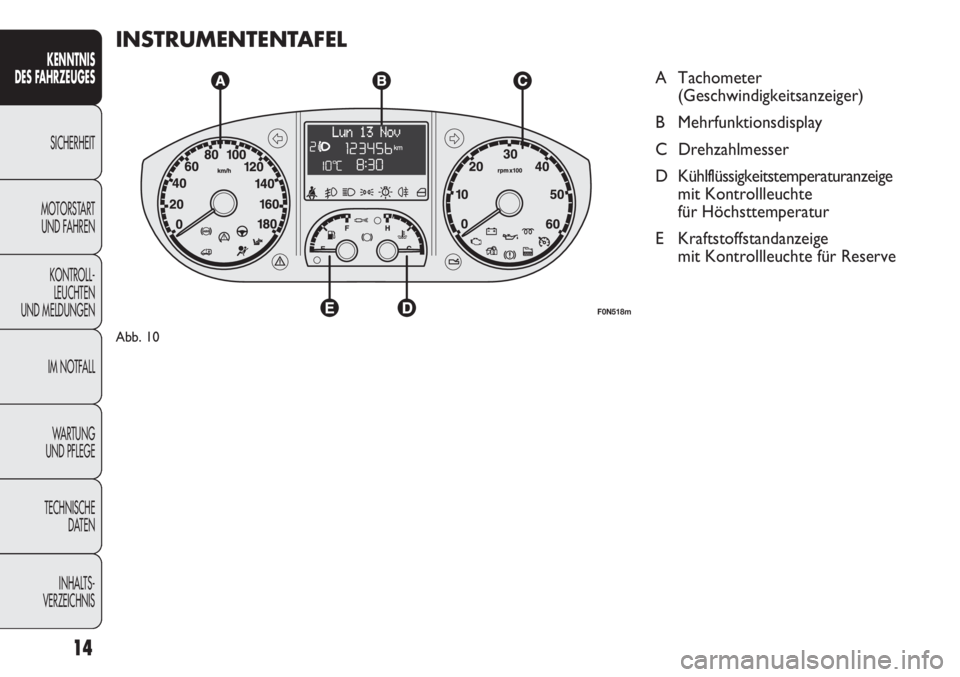

INSTRUMENTENTAFEL
A Tachometer
(Geschwindigkeitsanzeiger)
B Mehrfunktionsdisplay
C Drehzahlmesser
D Kühlflüssigkeitstemperaturanzeige
mit Kontrollleuchte
für Höchsttemperatur
E Kraftstoffstandanzeige
mit Kontrollleuchte für Reserve
F0N518m
Abb. 10
Page 19 of 287
15
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0332mAbb. 11F0N0013mAbb. 12
DREHZAHLMESSER Abb. 12
Der Drehzahlmesser liefert Angaben zur
Motordrehzahl (Umdrehungen je Minute).
ZUR BEACHTUNG Das Steuersystem der
elektronischen Einspritzung blockiert progressiv den
Kraftstoffzufluss, wenn der Motor „überdreht“ wird,
mit einem sich daraus ergebenden, progressiven
Leistungsverlust.
Befindet sich der Motor im Leerlauf, kann der
Drehzahlmesser einen langsamen oder plötzlichen
Drehzahlanstieg anzeigen.
Dieses Verhalten ist nicht ungewöhnlich, da dies im
Normalbetrieb, z.B. beim Einschalten der Klimaanlage
oder des Elektrogebläses geschieht. In diesen Fällen
wird durch ein leichtes Anheben der Leerlaufdrehzahl
dafür gesorgt, dass der Ladezustand der Batterie
erhalten bleibt.BORDINSTRUMENTE
Die Hintergrundfarbe der Instrumente und ihre
Ausführung können je nach Version variieren.
TACHOMETER Abb. 11
Zeigt die Fahrzeuggeschwindigkeit an.
Page 20 of 287
16
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0014mAbb. 13F0N0015mAbb. 14
TEMPERATURANZEIGE
DER MOTORKÜHLFLÜSSIGKEIT Abb. 14
Der Zeiger beginnt ab einer Temperatur von ca. 50 °C
mit der Anzeige der Temperatur der
Motorkühlflüssigkeit.
Bei normalem Gebrauch des Fahrzeugs wird sich der
Zeiger in den verschiedenen Skalenbereichen bewegen,
abhängig davon, wie das Fahrzeug benutzt wird.
C Niedrige Temperatur der Motorkühlflüssigkeit.
H Hohe Temperatur der Motorkühlflüssigkeit.
Die Einschaltung der Kontrollleuchte B (bei einigen
Versionen zusammen mit der Meldung auf dem
konfigurierbaren Mehrfunktionsdisplay) zeigt einen
übermäßigen Temperaturanstieg des Kühlmittels an.
In diesem Fall stellen Sie den Motor ab und wenden
sich an das Fiat Kundendienstnetz. KRAFTSTOFFSTANDANZEIGE Abb. 13
Der Zeiger zeigt die noch im Tank vorhandene
Kraftstoffmenge an.
E leerer Tank;
F voller Tank (siehe auch Beschreibung im Kapitel
„Auftanken des Fahrzeugs“).
Durch das Einschalten der Kontrollleuchte wird darauf
hingewiesen, dass sich noch ca. 10-12 l Kraftstoff (je
nach Modell) im Tank befinden. Fahren Sie nie mit fast
leerem Tank: der eventuelle Versorgungsmangel könnte
den Katalysator beschädigen.
ZUR BEACHTUNG Wenn sich der Zeiger auf der
Position E befindet und die Kontrollleuchte A aufblinkt,
deutet das auf eine Betriebsstörung in der Anlage hin.
In diesem Fall wenden Sie sich an das Fiat
Kundendienstnetz, um die Anlage prüfen zu lassen.
ZUR BEACHTUNG Das Einschalten der Zusatzheizung
(Webasto) wird nicht empfohlen, wenn der Tank auf
Reserve steht.
