Page 41 of 287
F0N0238mAbb. 32
KUNSTSTOFFABDECKUNGEN
AN DER SITZBASIS Abb. 32
(für Versionen/Märkte, wo vorgesehen)
Die vordere Verkleidung A kann durch Betätigen des
Auslösehebels B im oberen Bereich geöffnet werden.
Dadurch wird der Korb unter dem Sitz zugänglich
(siehe Abschnitt „Korb unter dem Sitz“).
Den Sitz ganz nach hinten verschieben, um das Öffnen
der vorderen Verkleidung und den Zugriff auf den Korb
zu erleichtern.
Zum Entfernen der vorderen Verkleidung muss diese
so weit wie möglich nach vorn gedreht und aus den
Ansatzpunkten am unteren Teil durch Ziehen
zur Fahrzeugvorderseite herausgeführt werden.
37
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0227mAbb. 33
PANORAMA-VERSIONEN
Einstellen der Rückenlehnenneigung
an den Passagiersitzen Abb. 33
Den Knopf
Adrehen.
Zugang zu den Sitzen der zweiten
Sitzreihe – Abb. 33
Um Zugang zur zweiten Sitzreihe zu erhalten, den
Hebel B des rechten Außensitzes der ersten Sitzreihe
betätigen und die Rückenlehne nach vorne umlegen.
Die Rückenlehne dabei mit der linken Hand führen.
Wird der Sitz wieder in seine Normalstellung gebracht,
rastet er an der Haltevorrichtung ein, ohne dass
der Hebel erneut betätigt werden muss.
Bei der Komplettbestuhlung des Panorama sind jedoch
in der 2. Sitzreihe die seitlichen Sitze fest.
Page 42 of 287
F0N0229mAbb. 35
Stellung Sitzbank
Vorgehen:
– in der Stellung Easy Entry die Kopfstützen
herausziehen;
– den Hebel B-Abb. 35 mit der rechten Hand anheben
(befindet sich unterhalb des Hebels A-Abb. 34);
– die Rückenlehne um 5 Grad zum hinteren Bereich
drehen;
– die Rückenlehne mit der linken Hand nach vorne
umklappen.
38
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0228mAbb. 34
Umklappen der Rückenlehne des mittleren
Sitzes (2. bzw. 3. Sitzreihe) – Abb. 33
Den Hebel C anheben und die Rückenlehne nach vorne
umklappen.
Die Rückenlehne des mittleren Sitzes ist mit einer
harten Oberfläche versehen, und übernimmt die
Funktion einer Armlehne und eines Tisches mit den
entsprechenden Getränkehaltern.
Den gleichen Hebel betätigen, um die Rückenlehne
wieder hochzuklappen.
Bei umgeklappter Rückenlehne des mittleren Sitzes
in der zweiten Sitzreihe die Kopfstütze abnehmen, um
das Einstellen der Rückenlehne des mittleren Sitzes der
ersten Sitzreihe zu erleichtern.
KOMBIVERSIONEN
Stellung Easy Entry
Den Hebel A-Abb. 34 anheben und die Rückenlehne
nach vorne neigen.
Page 43 of 287
F0N0230mAbb. 3639
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

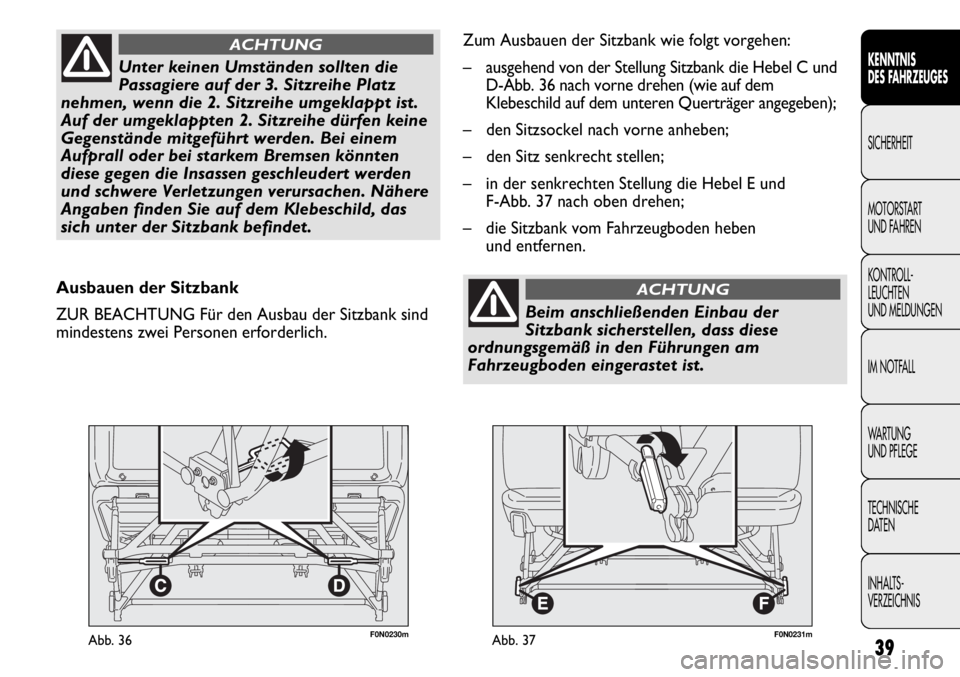

Ausbauen der Sitzbank
ZUR BEACHTUNG Für den Ausbau der Sitzbank sind
mindestens zwei Personen erforderlich.
F0N0231mAbb. 37
Zum Ausbauen der Sitzbank wie folgt vorgehen:
– ausgehend von der Stellung Sitzbank die Hebel C und
D-Abb. 36 nach vorne drehen (wie auf dem
Klebeschild auf dem unteren Querträger angegeben);
– den Sitzsockel nach vorne anheben;
– den Sitz senkrecht stellen;
– in der senkrechten Stellung die Hebel E und
F-Abb. 37 nach oben drehen;
– die Sitzbank vom Fahrzeugboden heben
und entfernen.
Beim anschließenden Einbau der
Sitzbank sicherstellen, dass diese
ordnungsgemäß in den Führungen am
Fahrzeugboden eingerastet ist.
ACHTUNG
Unter keinen Umständen sollten die
Passagiere auf der 3. Sitzreihe Platz
nehmen, wenn die 2. Sitzreihe umgeklappt ist.
Auf der umgeklappten 2. Sitzreihe dürfen keine
Gegenstände mitgeführt werden. Bei einem
Aufprall oder bei starkem Bremsen könnten
diese gegen die Insassen geschleudert werden
und schwere Verletzungen verursachen. Nähere
Angaben finden Sie auf dem Klebeschild, das
sich unter der Sitzbank befindet.
ACHTUNG
Page 44 of 287
Stellen Sie für einen optimalen Schutz durch die
Kopfstützen die Rückenlehne so ein, dass der
Oberkörper aufrecht und der Kopf so nahe wie möglich
an der Kopfstütze ist.
40
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISDie Kopfstützen müssen so eingestellt
werden, dass sie den Kopf, und nicht
den Hals, stützen. Nur unter dieser Bedingung
sind sie wirksam.
ACHTUNG
F0N0020mAbb. 38

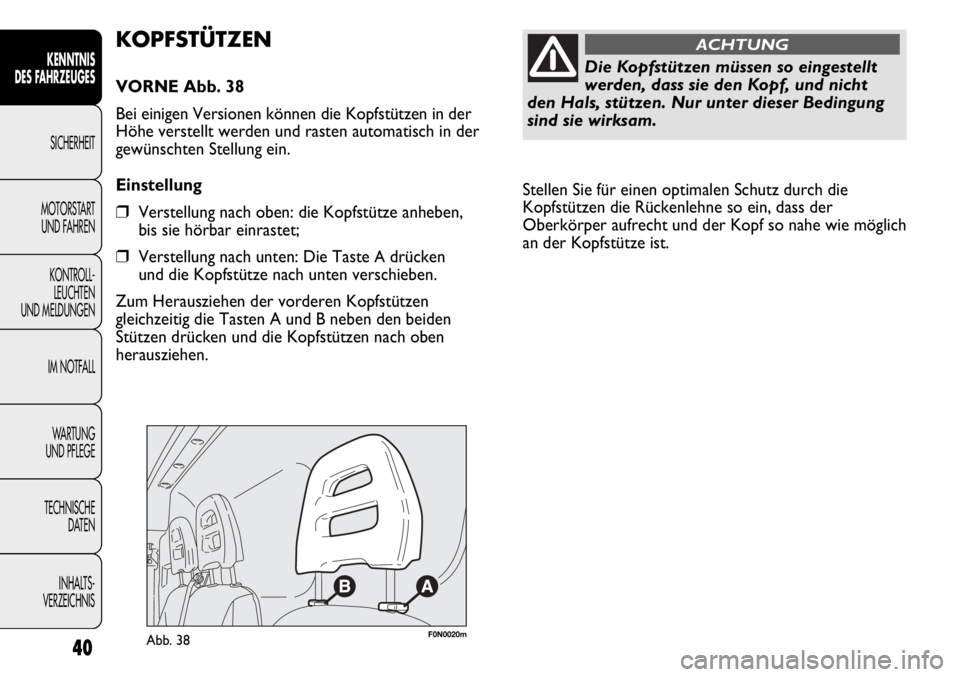

KOPFSTÜTZEN
VORNE Abb. 38
Bei einigen Versionen können die Kopfstützen in der
Höhe verstellt werden und rasten automatisch in der
gewünschten Stellung ein.
Einstellung
❒Verstellung nach oben: die Kopfstütze anheben,
bis sie hörbar einrastet;
❒Verstellung nach unten: Die Taste Adrücken
und die Kopfstütze nach unten verschieben.
Zum Herausziehen der vorderen Kopfstützen
gleichzeitig die Tasten A und B neben den beiden
Stützen drücken und die Kopfstützen nach oben
herausziehen.
Page 45 of 287
F0N0321mAbb. 39

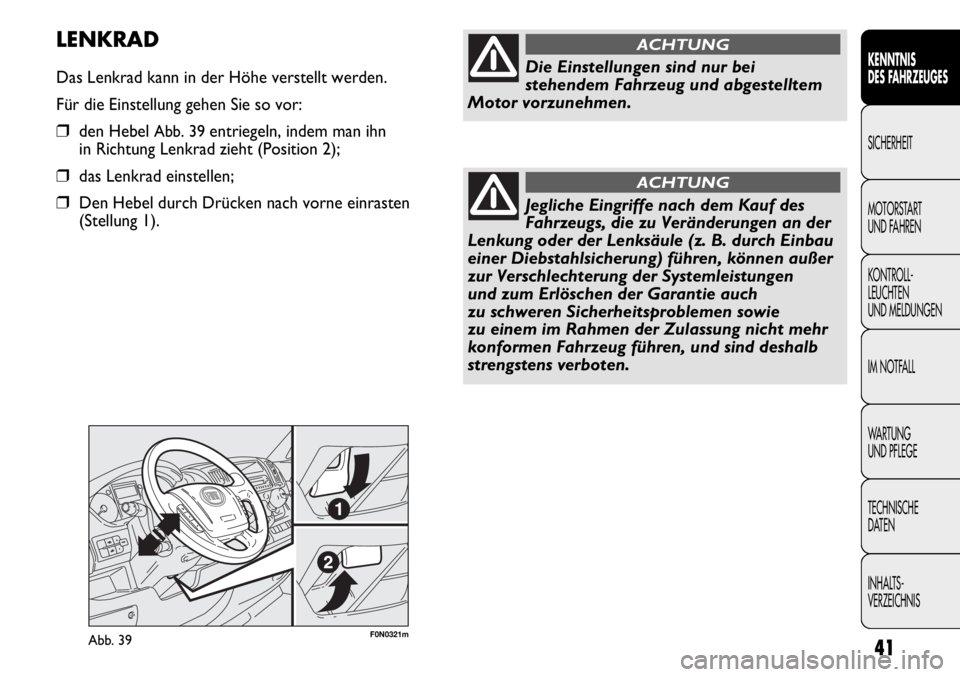

LENKRAD
Das Lenkrad kann in der Höhe verstellt werden.
Für die Einstellung gehen Sie so vor:
❒den Hebel Abb. 39entriegeln, indem man ihn
in Richtung Lenkrad zieht (Position 2);
❒das Lenkrad einstellen;
❒Den Hebel durch Drücken nach vorne einrasten
(Stellung 1).
41
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISDie Einstellungen sind nur bei
stehendem Fahrzeug und abgestelltem
Motor vorzunehmen.
ACHTUNG
Jegliche Eingriffe nach dem Kauf des
Fahrzeugs, die zu Veränderungen an der
Lenkung oder der Lenksäule (z. B. durch Einbau
einer Diebstahlsicherung) führen, können außer
zur Verschlechterung der Systemleistungen
und zum Erlöschen der Garantie auch
zu schweren Sicherheitsproblemen sowie
zu einem im Rahmen der Zulassung nicht mehr
konformen Fahrzeug führen, und sind deshalb
strengstens verboten.
ACHTUNG
Page 46 of 287
42
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0022mAbb. 40F0N0024mAbb. 41
Elektrisch einstellbare Außenspiegel Abb. 41
Die elektrische Einstellung ist nur bei Schlüssel
in Stellung „MAR“ möglich.

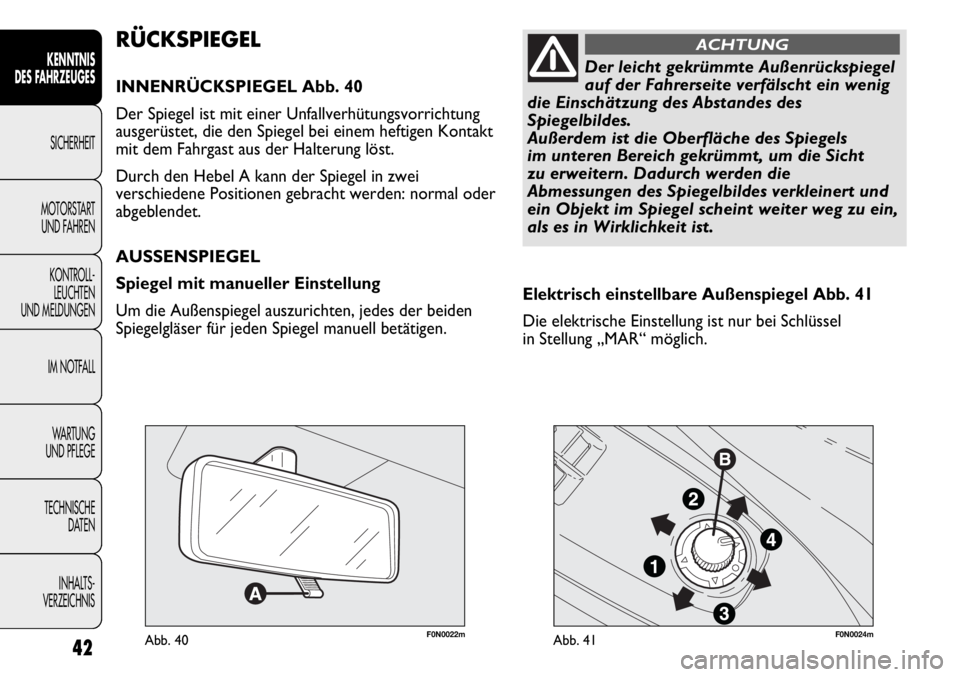

RÜCKSPIEGEL
INNENRÜCKSPIEGEL Abb. 40
Der Spiegel ist mit einer Unfallverhütungsvorrichtung
ausgerüstet, die den Spiegel bei einem heftigen Kontakt
mit dem Fahrgast aus der Halterung löst.
Durch den Hebel A kann der Spiegel in zwei
verschiedene Positionen gebracht werden: normal oder
abgeblendet.
AUSSENSPIEGEL
Spiegel mit manueller Einstellung
Um die Außenspiegel auszurichten, jedes der beiden
Spiegelgläser für jeden Spiegel manuell betätigen.
Der leicht gekrümmte Außenrückspiegel
auf der Fahrerseite verfälscht ein wenig
die Einschätzung des Abstandes des
Spiegelbildes.
Außerdem ist die Oberfläche des Spiegels
im unteren Bereich gekrümmt, um die Sicht
zu erweitern. Dadurch werden die
Abmessungen des Spiegelbildes verkleinert und
ein Objekt im Spiegel scheint weiter weg zu ein,
als es in Wirklichkeit ist.
ACHTUNG
Page 47 of 287
Umklappen der elektrisch einstellbaren
Außenspiegel Abb. 42-43
(für Versionen/Märkte wo vorgesehen)
Bei Bedarf (z.B. wenn der Platzbedarf der Spiegel
an einer engen Durchfahrt oder während der
Durchfahrt in der Waschanlage stört), können die
Außenspiegel elektrisch und auch manuell umgeklappt
werden, indem sie aus der Position 1 – Abb. 42 in die
Position 2 verstellt werden. Um die Spiegel einzustellen drehen Sie den Griff B in
eine der vier Positionen: ÿ1 linker Spiegel, ⁄2 rechter
Spiegel ¤3 Großwinkel links, Ÿ4 Großwinkel rechts.
Nachdem Sie den Griff B auf den Spiegel gedreht haben,
den Sie einstellen möchten, diesen in die Pfeilrichtung
verschieben, um das gewählte Spiegelglas zu verstellen.
Umklappen der manuellen Außenspiegel
Abb. 42
Bei Bedarf (z.B. wenn der Platzbedarf der Spiegel an
einer engen Durchfahrt oder während der Durchfahrt
in der Waschanlage stört), können die Außenspiegel
umgeklappt werden, indem man sie aus der Position 1
in die Position 2 verstellt.
Wurde der Spiegel unabsichtlich nach vorne geklappt
(Position 3), z.B. nach einem Aufprall, muss er von
Hand in die Position 1 verstellt werden.
43
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISWährend der Fahrt müssen sich die
Spiegel immer in Position 1 befinden.
ACHTUNG
F0N0023mAbb. 42F0N0159mAbb. 43
Page 48 of 287
Um die Spiegel elektrisch wieder in die
Öffnungsposition zu klappen, drückt man den Punkt 2
der Kipptaste A-Abb. 43 bis man das Einrasten bemerkt
und drückt dann den Punkt 1 derselben Taste.
ZUR BEACHTUNG Wenn die Spiegel versehentlich
manuell in die Position 3-Abb. 42 gebracht wurden,
geht der Spiegel in eine Zwischenstellung. In diesem
Fall dreht man den Spiegel manuell in die Position 1,
drückt dann den Punkt 2 der Kipptaste A-Abb. 43, um
den Spiegel wieder in die Position 2 zu bringen, bis man
ein „Einrasten“ bemerkt. Danach drückt man den
Punkt 1 der Taste, um den Spiegel wieder in die
Position 1 zu bringen.
Scheibenentfrostung/Beschlagentfernung
(für Versionen/Märkte, wo vorgesehen)
Die Spiegel sind mit Widerständen ausgestattet, die
eingeschaltet werden, wenn die Heizscheibe aktiviert
wird (durch Druck der Taste
().
ZUR BEACHTUNG Die Funktion ist zeitgesteuert und
wird nach einigen Minuten automatisch ausgeschaltet. Elektrisches Umklappen
Um die Spiegel elektrisch umzuklappen, drücken Sie auf
Punkt 2 der Kipptaste A-Abb. 43. Um die Spiegel
wieder in die normale Position zu bringen, drücken
Sie auf Punkt 1 der Taste.
ZUR BEACHTUNG Wenn die Spiegel elektrisch
umgeklappt wurden, müssen sie elektrisch wieder in die
normale Position gebracht werden: versuchen Sie nicht,
die Spiegel von Hand in die Fahrtposition zu bringen.
Manuelles Umklappen
Um die Spiegel von Hand umzuklappen, müssen sie aus
der Position 1 – Abb. 42 in die Position 2 geschoben
werden. Wenn die Spiegel manuell umgeklappt wurden,
können sie sowohl manuell, als auch elektrisch in die
normale Position gebracht werden.
ZUR BEACHTUNG Um die Spiegel elektrisch
auf die normale Position zu bringen, auf den Punkt 2
der Kipptaste A-Abb. 43 drücken, bis der Spiegel
hörbar einrastet, dann auf Punkt 1 der Taste drücken.
Umklappen nach vorne
Die Spiegel können von Hand nach vorne geklappt
werden (Position 3 – Abb. 42), oder manuell wieder in
die Position 2 gebracht werden, wenn sie unbeabsichtigt
nach vorne geklappt wurden (z.B. bei einem Aufprall).
Wurden die Spiegel manuell oder bei einem Aufprall
nach vorne geklappt, können sie sowohl manuell, als
auch elektrisch wieder in die normale Position gebracht
werden.
44
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Page 49 of 287
45
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Abb. 44
F0N0322m
HEIZUNG UND BELÜFTUNG
1. Obere feste Luftdüse – 2. Mittlere verstellbare Luftdüsen – 3. Seitliche feste Luftdüse – 4. Seitliche verstellbare
Luftdüsen – 5. Untere Luftdüsen für die Vordersitze.
Page 50 of 287
F0N0026mAbb. 45
F0N0027mAbb. 46F0N0514mAbb. 47
D Mittlere ausrichtbare Luftdüsen.
E Bedienung für die Einstellung der Luftmenge.
Die Luftdüsen A und C können nicht verstellt werden.
BEDIENELEMENTE – Abb. 47
Drehbarer Ring A zum Einstellen
der Lufttemperatur (Mischung Kalt-/Warmluft)
Roter Bereich = Warmluft
Blauer Bereich = Kaltluft
Drehgriff B zum Einschalten/Einstellen
des Gebläses
p
0= Gebläse ausgeschaltet
1-2-3= Gebläsegeschwindigkeit
4-= Belüftung mit max. Gebläsegeschwindigkeit AUSRICHT- UND VERSTELLBARE SEITLICHE
UND MITTLERE LUFTDÜSEN – Abb. 45-46
A Feste Luftdüsen für die Seitenfenster.
B Ausrichtbare seitliche Luftdüsen.
C Feste Luftdüsen.
46
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
