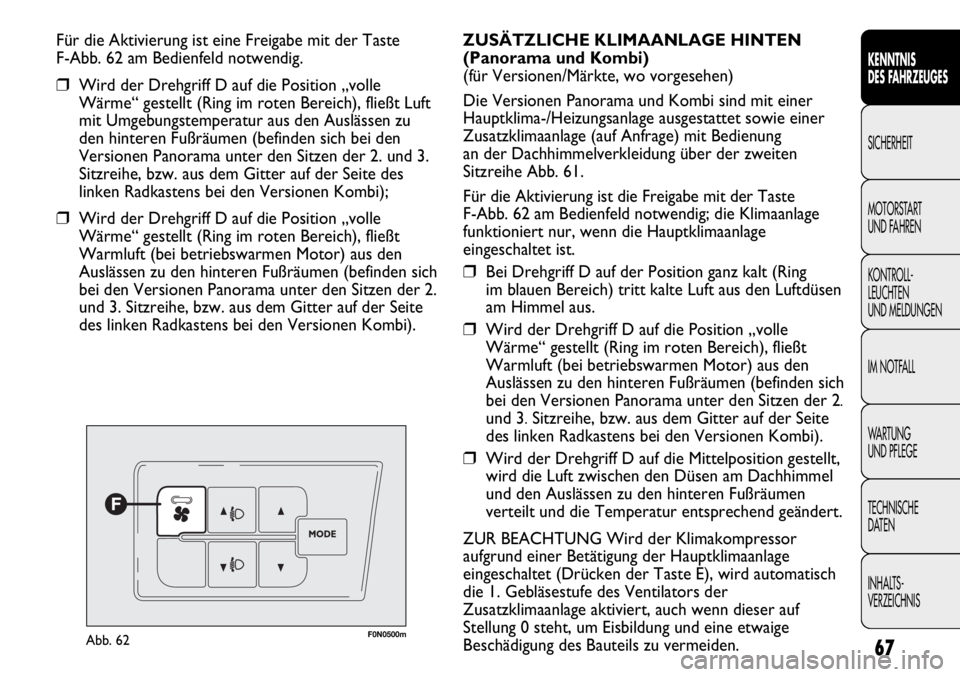

Für die Aktivierung ist eine Freigabe mit der Taste
F-Abb. 62 am Bedienfeld notwendig.
❒Wird der Drehgriff D auf die Position „volle
Wärme“ gestellt (Ring im roten Bereich), fließt Luft
mit Umgebungstemperatur aus den Auslässen zu
den hinteren Fußräumen (befinden sich bei den
Versionen Panorama unter den Sitzen der 2. und 3.
Sitzreihe, bzw. aus dem Gitter auf der Seite des
linken Radkastens bei den Versionen Kombi);
❒Wird der Drehgriff D auf die Position „volle
Wärme“ gestellt (Ring im roten Bereich), fließt
Warmluft (bei betriebswarmen Motor) aus den
Auslässen zu den hinteren Fußräumen (befinden sich
bei den Versionen Panorama unter den Sitzen der 2.
und 3. Sitzreihe, bzw. aus dem Gitter auf der Seite
des linken Radkastens bei den Versionen Kombi).
F0N0500mAbb. 62

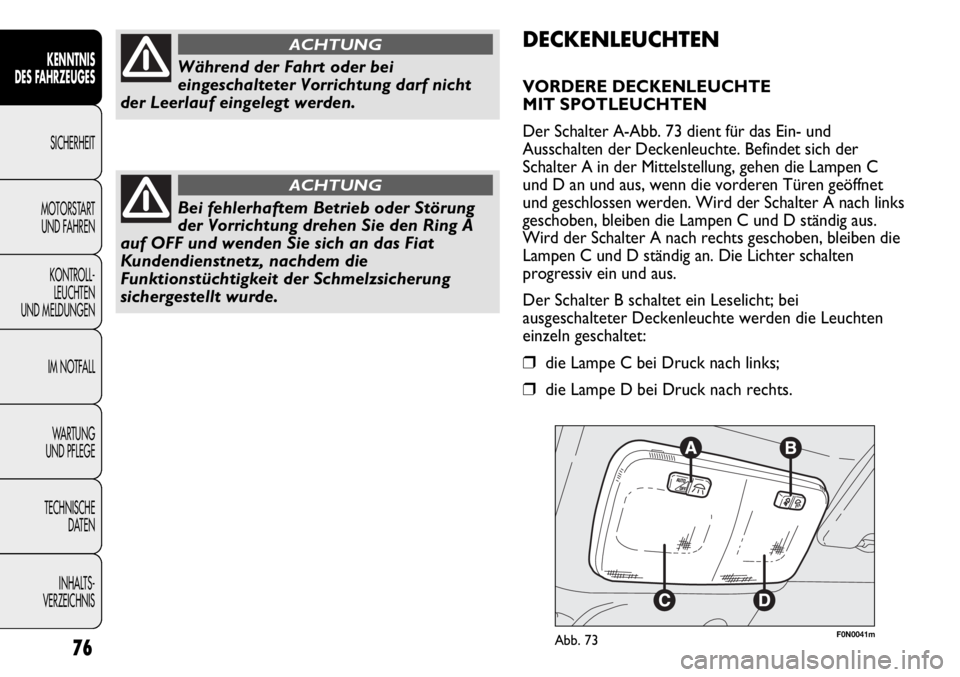

ZUSÄTZLICHE KLIMAANLAGE HINTEN
(Panorama und Kombi)
(für Versionen/Märkte, wo vorgesehen)
Die Versionen Panorama und Kombi sind mit einer
Hauptklima-/Heizungsanlage ausgestattet sowie einer
Zusatzklimaanlage (auf Anfrage) mit Bedienung
an der Dachhimmelverkleidung über der zweiten
Sitzreihe Abb. 61.
Für die Aktivierung ist die Freigabe mit der Taste
F-Abb. 62 am Bedienfeld notwendig; die Klimaanlage
funktioniert nur, wenn die Hauptklimaanlage
eingeschaltet ist.
❒Bei Drehgriff D auf der Position ganz kalt (Ring
im blauen Bereich) tritt kalte Luft aus den Luftdüsen
am Himmel aus.
❒Wird der Drehgriff D auf die Position „volle
Wärme“ gestellt (Ring im roten Bereich), fließt
Warmluft (bei betriebswarmen Motor) aus den
Auslässen zu den hinteren Fußräumen (befinden sich
bei den Versionen Panorama unter den Sitzen der 2
.
und 3.Sitzreihe, bzw. aus dem Gitter auf der Seite
des linken Radkastens bei den Versionen Kombi).
❒Wird der Drehgriff D auf die Mittelposition gestellt,
wird die Luft zwischen den Düsen am Dachhimmel
und den Auslässen zu den hinteren Fußräumen
verteilt und die Temperatur entsprechend geändert.
ZUR BEACHTUNG Wird der Klimakompressor
aufgrund einer Betätigung der Hauptklimaanlage
eingeschaltet (Drücken der Taste E), wird automatisch
die 1. Gebläsestufe des Ventilators der
Zusatzklimaanlage aktiviert, auch wenn dieser auf
Stellung 0 steht, um Eisbildung und eine etwaige
Beschädigung des Bauteils zu vermeiden.

F0N0501mAbb. 63F0N0502mAbb. 64
ABBLENDLICHT / STANDLICHT Abb. 64
Bei Schlüssel auf MAR den Rändelring auf die Position
2
drehen. Bei Aktivierung der Abblendlichter werden die
Taglichter ausgeschaltet und die Standlichter und die
Abblendscheinwerfer eingeschaltet. Auf der
Instrumententafel leuchtet die Lampe
3. Wird der
Rändelring bei Schlüssel auf STOP oder abgezogen von der
Position Oauf die Position
2gedreht, werden alle
Positionslichter und die Kennzeichenleuchten eingeschaltet.
Auf der Instrumententafel leuchtet die Kontrollleuchte
3auf.
AUSSENBELEUCHTUNG
Der linke Lenkstockhebel steuert die Außenlichter an.
Die Außenbeleuchtung kann nur mit Zündschlüssel auf
ON eingeschaltet werden.
LICHT AUSGESCHALTET – Abb. 63
Den Ring auf
Odrehen.
TAGLICHTER (DRL) Abb. 63
(für Versionen/Märkte wo vorgesehen)
Bei Schlüssel auf MAR und Rändelring auf
Owerden die
Positionslichter automatisch eingeschaltet; die anderen
Lampen und die Innenbeleuchtung bleiben ausgeschaltet.
Die Funktion des automatischen Einschaltens der
Positionslichter kann über das Menü auf dem Display
aktiviert/deaktiviert werden (siehe Abschnitte „Digitales
Display/Multifunktionsdisplay“ in diesem Kapitel). Wird das
Tagfahrlicht deaktiviert, schaltet sich kein Licht ein, wenn
der Ring auf der Position
Osteht.
68
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -

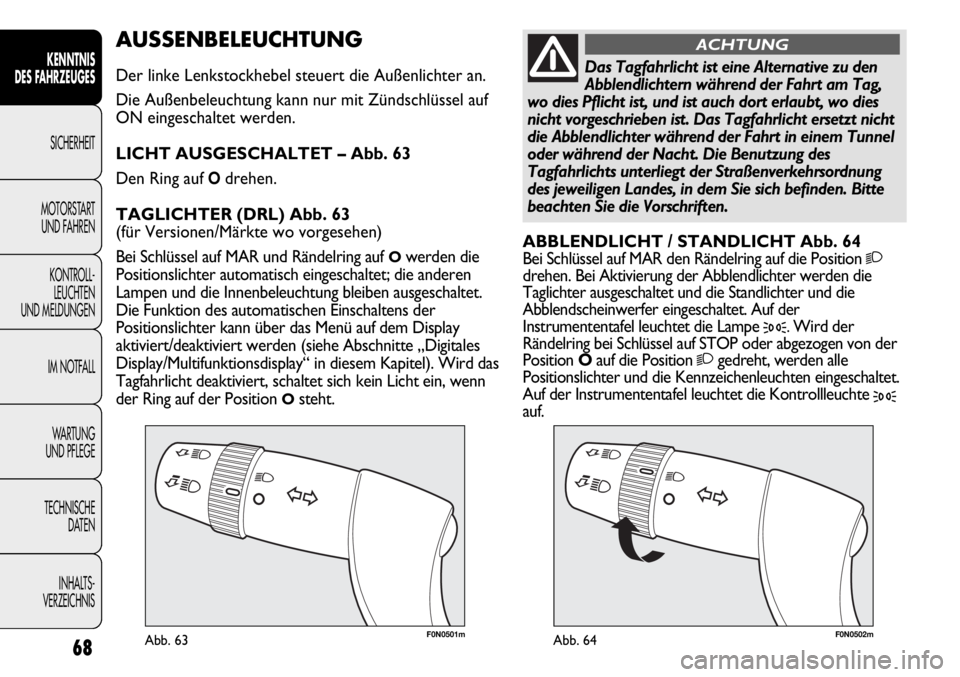

VERZEICHNISDas Tagfahrlicht ist eine Alternative zu den
Abblendlichtern während der Fahrt am Tag,
wo dies Pflicht ist, und ist auch dort erlaubt, wo dies
nicht vorgeschrieben ist. Das Tagfahrlicht ersetzt nicht
die Abblendlichter während der Fahrt in einem Tunnel
oder während der Nacht. Die Benutzung des
Tagfahrlichts unterliegt der Straßenverkehrsordnung
des jeweiligen Landes, in dem Sie sich befinden. Bitte
beachten Sie die Vorschriften.
ACHTUNG

F0N0503mAbb. 65
F0N0504mAbb. 66

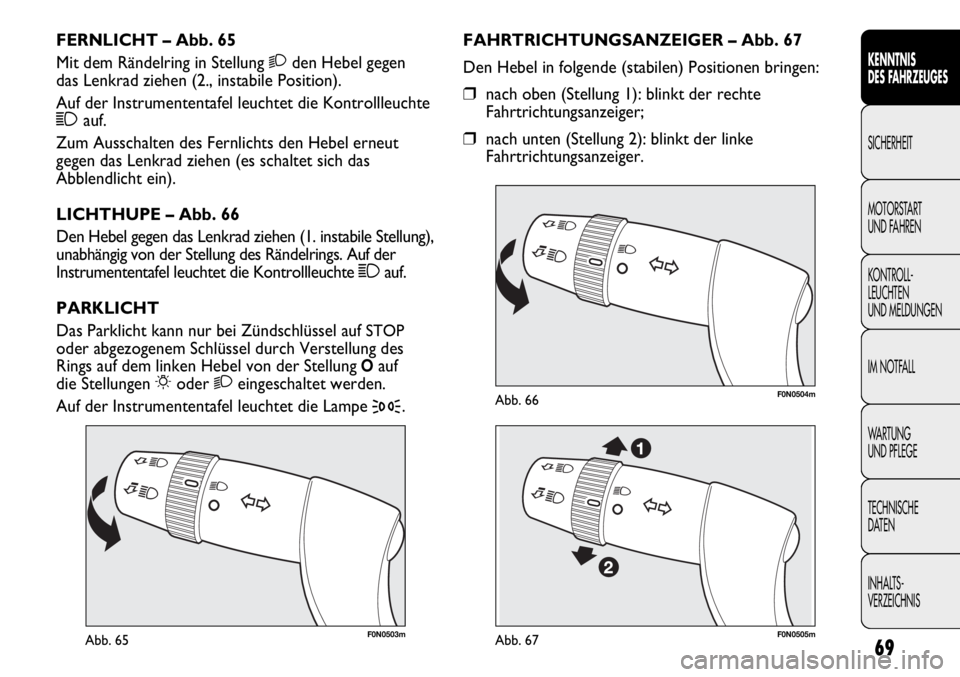

FAHRTRICHTUNGSANZEIGER – Abb. 67
Den Hebel in folgende (stabilen) Positionen bringen:
❒nach oben (Stellung 1): blinkt der rechte
Fahrtrichtungsanzeiger;
❒nach unten (Stellung 2): blinkt der linke
Fahrtrichtungsanzeiger. FERNLICHT – Abb. 65
Mit dem Rändelring in Stellung 2den Hebel gegen
das Lenkrad ziehen (2., instabile Position).
Auf der Instrumententafel leuchtet die Kontrollleuchte
1auf.
Zum Ausschalten des Fernlichts den Hebel erneut
gegen das Lenkrad ziehen (es schaltet sich das
Abblendlicht ein).
LICHTHUPE – Abb. 66
Den Hebel gegen das Lenkrad ziehen (1. instabile Stellung),
unabhängig von der Stellung des Rändelrings. Auf der
Instrumententafel leuchtet die Kontrollleuchte 1auf.
PARKLICHT
Das Parklicht kann nur bei Zündschlüssel auf
STOP
oder abgezogenem Schlüssel durch Verstellung des
Rings auf dem linken Hebel von der Stellung
Oauf
die Stellungen
6oder 2eingeschaltet werden.
Auf der Instrumententafel leuchtet die Lampe
3.
69
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0505mAbb. 67

F0N0506mAbb. 68
Aktivierung – Abb. 68
Bei Schlüssel auf OFF oder bei abgezogenem Schlüssel
ziehen Sie den Hebel in Richtung Lenkrad und betätigen
diesen innerhalb 2 Minuten nach Abstellen des Motors.
Jede einzige Betätigung des Hebels verlängert das
Aufleuchten der Lichter um 30 Sekunden bis maximal
210 Sekunden; nach Ablauf dieser Zeit werden die
Lichter automatisch ausgeschaltet.
Bei Betätigung des Hebels leuchtet die Kontrollleuchte
3auf der Instrumententafel (zusammen mit der
Meldung auf dem Display) (siehe Kapitel
„Kontrollleuchten und Meldungen“) so lange auf, wie
die Funktion aktiv bleibt. Die Kontrollleuchte wird bei
der ersten Betätigung des Hebels eingeschaltet und
leuchtet bis zur automatischen Deaktivierung der
Funktion. Jede Hebelbetätigung erhöht nur die
Einschaltdauer der Leuchten.
Deaktivierung
Den Hebel über 2 Sekunden lang gegen das Lenkrad
gezogen halten.
SENSOR DÄMMERUNGSLICHT
(Dämmerungssensor)
(für Versionen/Märkte, wo vorgesehen)
Er ermittelt die Helligkeit außerhalb des Fahrzeuges
je nach eingestellter Sensibilität: je höher die
Sensibilität, desto weniger notwendige die
Außenlichtmenge für die Aktivierung der
Außenbeleuchtung. Die Sensorempfindlichkeit kann
über das „Setup-Menü“ des Displays eingestellt werden. Auf der Instrumententafel blinkt die Kontrolllampe
Foder D.
Die Fahrtrichtungsanzeiger schalten sich automatisch
aus, wenn das Fahrzeug wieder in Geradeausfahrt
gebracht wird.
Funktion Spurwechsel
Wenn ein Fahrbahnwechsel anzeigt werden soll,
den linken Hebel für weniger als eine halbe Sekunde
in die nicht einrastende Position bringen. Der Blinker
der gewählten Seite blinkt 5 Mal auf und schaltet dann
automatisch ab.
VORRICHTUNG „FOLLOW ME HOME“
Erlaubt für einen bestimmten Zeitraum die Beleuchtung
des Raums vor dem Fahrzeug.
70
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

F0N0507mAbb. 69

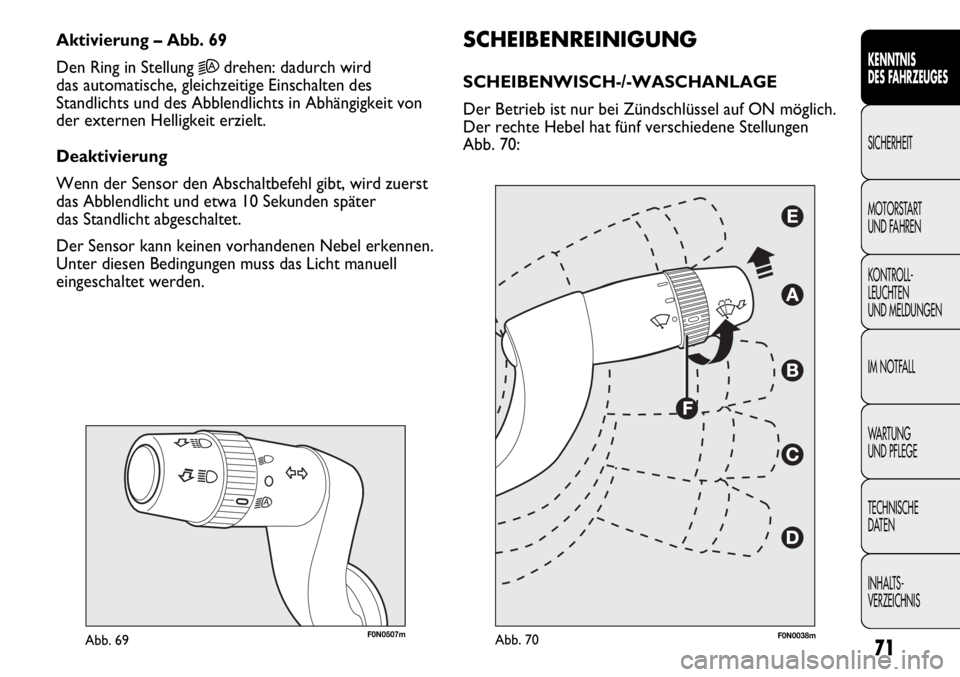

SCHEIBENREINIGUNG
SCHEIBENWISCH-/-WASCHANLAGE
Der Betrieb ist nur bei Zündschlüssel auf ON möglich.
Der rechte Hebel hat fünf verschiedene Stellungen
Abb. 70: Aktivierung – Abb. 69
Den Ring in Stellung 2Adrehen: dadurch wird
das automatische, gleichzeitige Einschalten des
Standlichts und des Abblendlichts in Abhängigkeit von
der externen Helligkeit erzielt.
Deaktivierung
Wenn der Sensor den Abschaltbefehl gibt, wird zuerst
das Abblendlicht und etwa 10 Sekunden später
das Standlicht abgeschaltet.
Der Sensor kann keinen vorhandenen Nebel erkennen.
Unter diesen Bedingungen muss das Licht manuell
eingeschaltet werden.
71
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Abb. 70F0N0038m

F0N0039mAbb. 71

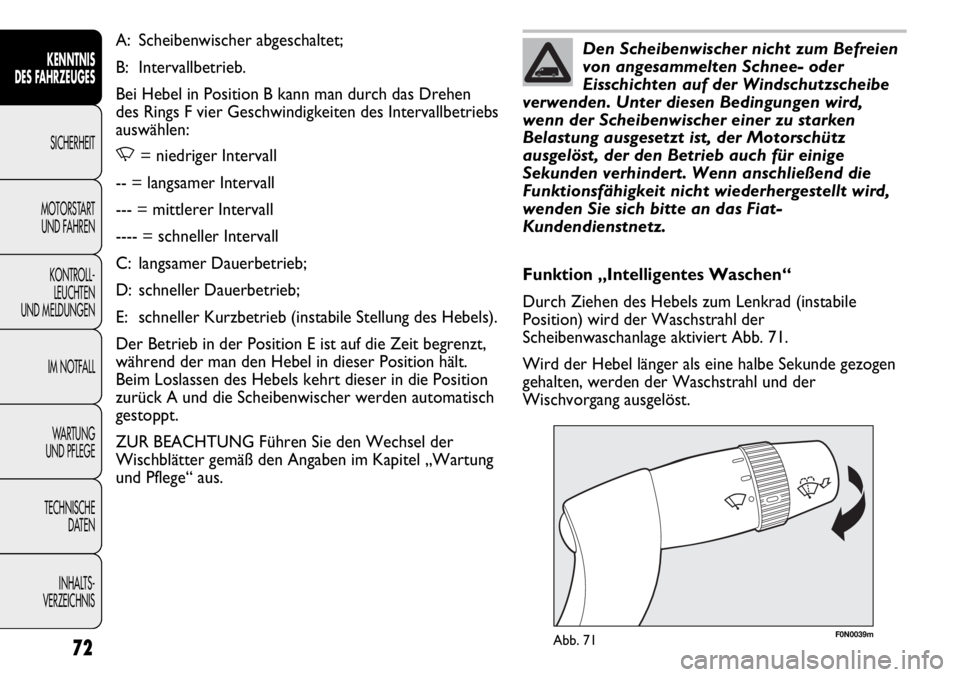

Funktion „Intelligentes Waschen“
Durch Ziehen des Hebels zum Lenkrad (instabile
Position) wird der Waschstrahl der
Scheibenwaschanlage aktiviert Abb. 71.
Wird der Hebel länger als eine halbe Sekunde gezogen
gehalten, werden der Waschstrahl und der
Wischvorgang ausgelöst. A: Scheibenwischer abgeschaltet;
B: Intervallbetrieb.
Bei Hebel in Position B kann man durch das Drehen
des Rings F vier Geschwindigkeiten des Intervallbetriebs
auswählen:
,= niedriger Intervall
-- = langsamer Intervall
--- = mittlerer Intervall
---- = schneller Intervall
C: langsamer Dauerbetrieb;
D: schneller Dauerbetrieb;
E: schneller Kurzbetrieb (instabile Stellung des Hebels).
Der Betrieb in der Position E ist auf die Zeit begrenzt,
während der man den Hebel in dieser Position hält.
Beim Loslassen des Hebels kehrt dieser in die Position
zurück A und die Scheibenwischer werden automatisch
gestoppt.
ZUR BEACHTUNG Führen Sie den Wechsel der
Wischblätter gemäß den Angaben im Kapitel „Wartung
und Pflege“ aus.
72
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISDen Scheibenwischer nicht zum Befreien
von angesammelten Schnee- oder
Eisschichten auf der Windschutzscheibe
verwenden. Unter diesen Bedingungen wird,
wenn der Scheibenwischer einer zu starken
Belastung ausgesetzt ist, der Motorschütz
ausgelöst, der den Betrieb auch für einige
Sekunden verhindert. Wenn anschließend die
Funktionsfähigkeit nicht wiederhergestellt wird,
wenden Sie sich bitte an das Fiat-
Kundendienstnetz.

Deaktivierung – Abb. 70
Den Hebel aus der Position B verschieben oder
den Zündschlüssel in Position OFF drehen. Beim
nächsten Motorstart (Schlüssel auf ON), wird der
Sensor nicht aktiviert, auch wenn der Hebel in der
Position B geblieben ist. Um den Sensor wieder zu
aktivieren, bringt man den Hebel in Position A oder C
und dann wieder auf die Position B oder man dreht den
Ring für die Sensibilitätseinstellung. Die Aktivierung des
Sensors wird durch wenigstens einen „Wischvorgang“,
auch bei trockener Scheibe, angezeigt.
Der Regensensor ist in der Lage, sich automatisch an
den Unterschied zwischen Tag und Nacht anzupassen. Der Scheibenwischer bleibt nach Loslassen des Hebels
nach vier weiteren Anschlägen wieder stehen.
Der Zyklus wird von einem Wischvorgang
des Scheibenwischers nach weiteren 5 Sekunden
beendet.
REGENSENSOR
(für Versionen/Märkte, wo vorgesehen)
Der Regensensor befindet sich hinter des Rückspiegel
in Kontakt mit der Windschutzscheibe und erlaubt,
automatisch, während der intermittierenden Funktion,
die Anschlagfrequenz der Scheibenwischer an die
Regenintensität anzupassen.
ZUR BEACHTUNG Das Glas der Windschutzscheibe
im Sensorbereich sauber halten.
Aktivierung – Abb. 70
Den rechten Hebel um eine Raststufe nach unten
verschieben (Position B).
Die Aktivierung des Sensors wird durch einen
„Anschlag“ signalisiert.
Durch Drehen des Rändelrings F kann die
Empfindlichkeit des Regensensors erhöht werden.
Die Erhöhung der Sensibilität des Regensensors wird
durch einen „Anschlag“ und die Ausführung des Befehls
signalisiert.
Wird die Waschanlage bei aktiviertem Regensensor
eingeschaltet, erfolgt der normale Waschzyklus, nach
dessen Beendigung der Regensensor seinen
automatischen Normalbetrieb wieder aufnimmt.
73
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
SCHEINWERFERWASCHER
(für Versionen/Märkte, wo vorgesehen)
Die Scheinwerferwascher arbeiten „versteckt“, d. h. sie
befinden sich im Innern der vorderen Stoßstangen des
Fahrzeugs und treten in Aktion, wenn bei
eingeschaltetem Abblendlicht die Scheibenwaschanlage
betätigt wird.
ZUR BEACHTUNG Regelmäßig die Spritzdüsen
auf Unversehrtheit und Sauberkeit überprüfen.
Wasserspuren können ungewollte
Bewegungen der Wischblätter auslösen.
ACHTUNG

Beim Fahren Gefälle mit eingeschalteter Vorrichtung
kann es vorkommen, dass sich die Geschwindigkeit
des Fahrzeugs gegenüber der gespeicherten
Geschwindigkeit leicht erhöht.
Das Einschalten wird durch das Aufleuchten der
Kontrollleuchte
Üund die entsprechende Meldung
an der Instrumententafel angezeigt.
SPEICHERN
DER FAHRZEUGGESCHWINDIGKEIT
Vorgehen:
❒Den Rändelring AaufONdrehen und das Gaspedal
drücken, um das Fahrzeug auf die gewünschte
Geschwindigkeit zu bringen;
❒den Hebel (+) für wenigstens 1 Sekunde nach oben
stellen, dann freigeben: die Fahrgeschwindigkeit wird
gespeichert, und das Gaspedal kann dann losgelassen
werden.
Falls notwendig (beispielsweise beim Überholen) kann
durch Betätigen des Gaspedals beschleunigt werden:
bei Loslassen des Pedals kehrt das Fahrzeug zur vorher
gespeicherten Geschwindigkeit zurück.
GESPEICHERTE GESCHWINDIGKEIT
WIEDER AUFRUFEN
Wurde die Vorrichtung zum Beispiel durch Drücken
des Brems- oder Kupplungspedals ausgeschaltet, kann
die gespeicherte Geschwindigkeit wie folgt wieder
aufgerufen werden:
❒allmähliches Beschleunigen bis zum Erreichen einer
Geschwindigkeit nahe der gespeicherten;
❒durch Einlegen des gleichen Ganges, der bei der
Geschwindigkeitsspeicherung eingelegt war;
❒durch Drücken der Taste B-Abb. 72.
F0N0508mAbb. 72
CRUISE CONTROL (Regler
für konstante Geschwindigkeit)
(für Versionen/Märkte, wo vorgesehen)
Es handelt sich um eine elektronisch gesteuerte
Vorrichtung zur Unterstützung der Fahrt, die es
ermöglicht, das Fahrzeug auf langen geraden und
trockenen Stecken, die wenig Gangwechsel benötigen
(z. B. Autobahnen) bei einer Geschwindigkeit von über
30 km/h mit einer gewünschten Geschwindigkeit
zu führen, ohne dass das Gaspedal gedrückt werden
muss. Der Einsatz der Vorrichtung ist auf verkehrsreichen
Landstraßen daher nicht vorteilhaft. Die Vorrichtung
sollte nicht im Stadtverkehr benutzt werden.
EINSCHALTEN DER VORRICHTUNG Abb. 72
Den Rändelring A in Position ON drehen.
Die Vorrichtung kann im ersten Gang oder im
Rückwärtsgang nicht eingeschaltet werden, es empfiehlt
sich jedoch das Einschalten vom 4. Gang an aufwärts.
74
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

ERHÖHEN DER GESPEICHERTEN
GESCHWINDIGKEIT
Die gespeicherte Geschwindigkeit kann auf zwei Arten
reduziert werden:
❒durch Drücken des Gaspedals und Speichern
der neuen erreichten Geschwindigkeit;
oder
❒Durch Verschiebung des Hebels nach oben (+).
Jede Aktivierung des Hebels entspricht eine
Geschwindigkeitszunahme von etwa 1 Km/h; wird der
Hebel oben gehalten, verändert sich die
Geschwindigkeit fortlaufend.
REDUZIEREN DER GESPEICHERTEN
GESCHWINDIGKEIT
Die gespeicherte Geschwindigkeit kann auf zwei Arten
reduziert werden:
❒durch Ausschalten der Vorrichtung und
anschließendes Speichern der neuen
Geschwindigkeit;
oder
❒durch Verstellung des Hebels nach unten (–), bis die
neue Geschwindigkeit erreicht wird, die automatisch
gespeichert wird.
Jeder Betätigung des Hebels entspricht eine
Geschwindigkeitsabnahme von ca. 1 km/h, wird der
Hebel ständig nach unten gehalten, verändert sich die
Geschwindigkeit kontinuierlich.
75
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
AUSSCHALTEN DER VORRICHTUNG
Die Vorrichtung kann vom Fahrer wie folgt
ausgeschaltet werden:
❒den Ring Aauf Stellung OFFdrehen;
❒durch Abstellen des Motors;
❒durch Drücken des Bremspedals oder Betätigen
der Handbremse;
❒durch Drücken des Kupplungspedals;
❒durch Anfordern eines Gangwechsels bei einem
Automatikgetriebe in der sequentiellen Betriebsart;
❒bei einer Fahrzeuggeschwindigkeit unterhalb des
eingestellten Grenzwertes;
❒durch Drücken des Gaspedals. In diesem Fall wird
das System nicht wirklich ausgeschaltet, aber
der Beschleunigungsbefehl hat auf dem System
den Vorrang. Die Cruise Control bleibt jedoch
eingeschaltet, ohne dass die Taste
RESgedrückt
werden muss, um zu den vorherigen Bedingungen
zurückzukehren, nachdem der
Beschleunigungsvorgang abgeschlossen ist.
Die Vorrichtung wird in folgenden Fällen automatisch
ausgeschaltet:
❒bei Einschritt der Systeme ABSoder ESP;
❒Bei einem Systemfehler.

F0N0041mAbb. 7376
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
DECKENLEUCHTEN
VORDERE DECKENLEUCHTE
MIT SPOTLEUCHTEN
Der Schalter A-Abb. 73 dient für das Ein- und
Ausschalten der Deckenleuchte. Befindet sich der
Schalter A in der Mittelstellung, gehen die Lampen C
und D an und aus, wenn die vorderen Türen geöffnet
und geschlossen werden. Wird der Schalter A nach links
geschoben, bleiben die Lampen C und D ständig aus.
Wird der Schalter A nach rechts geschoben, bleiben die
Lampen C und D ständig an. Die Lichter schalten
progressiv ein und aus.
Der Schalter B schaltet ein Leselicht; bei
ausgeschalteter Deckenleuchte werden die Leuchten
einzeln geschaltet:
❒die Lampe C bei Druck nach links;
❒die Lampe D bei Druck nach rechts.
Während der Fahrt oder bei
eingeschalteter Vorrichtung darf nicht
der Leerlauf eingelegt werden.
ACHTUNG
Bei fehlerhaftem Betrieb oder Störung
der Vorrichtung drehen Sie den Ring A
auf OFF und wenden Sie sich an das Fiat
Kundendienstnetz, nachdem die
Funktionstüchtigkeit der Schmelzsicherung
sichergestellt wurde.
ACHTUNG
