SCHEINWERFER
AUSRICHTEN DES LICHTKEGELS
Ein ordnungsgemäßes Ausrichten der Scheinwerfer
ist ausschlaggebend für den Komfort und die Sicherheit
des Fahrers und der anderen Verkehrsteilnehmer.
Um bestmögliche Sichtverhältnisse bei der Fahrt mit
eingeschalteten Scheinwerfern zu gewährleisten,
müssen die Scheinwerfer ordnungsgemäß eingestellt
sein. Für die Kontrolle und eventuelle Einstellung
das Fiat-Kundendienstnetz aufsuchen.
REGLER DER
SCHEINWERFERAUSRICHTUNG
Der Regler funktioniert nur, wenn der Zündschlüssel
auf MAR steht und die Abblendlichter eingeschaltet
sind. Wenn das Fahrzeug beladen ist, neigt es sich nach
hinten und verursacht so eine Erhöhung des
Lichtkegels. In diesem Fall ist es also notwendig, erneut
die korrekte Ausrichtung durchzuführen. ZUR BEACHTUNG Beachten Sie genau die im Set
enthaltene Montageanleitung. Die Montage muss durch
Fachpersonal ausgeführt werden.
107
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISBeachten Sie unbedingt die gültigen
Gesetzesbestimmungen bezüglich
der zulässigen Höchstabmessungen.
Verteilen Sie die Last gleichmäßig und
berücksichtigen Sie während der Fahrt
die erhöhte Empfindlichkeit des Fahrzeugs bei
Seitenwind.
ACHTUNG
Die zulässigen Höchstlasten (siehe
Kapitel „Technische Daten“) dürfen nicht
überschritten werden.
F0N0516mAbb. 128

ABS-SYSTEM
Wenn Sie noch nie einen Wagen mit ABS-System
gefahren haben, empfehlen wir Ihnen, sich bei ein paar
Versuchen auf schlüpfrigem Boden damit vertraut zu
machen, selbstverständlich unter Sicherheitsbedingungen
und Einhaltung der Straßenverkehrsordnung des Landes,
in dem Sie sich befinden. Darüber hinaus sollten Sie
aufmerksam die nachfolgenden Hinweise lesen.
Es handelt sich um ein System, das fester Bestandteil
der Bremsanlage ist und bei jeglichen
Haftungsbedingungen und Bremsstärke ein Blockieren
der Räder und das darauf folgende Durchdrehen eines
oder mehrerer Räder vermeidet, so dass das Fahrzeug
auch bei Notbremsungen kontrollierbar bleibt.
Das EBD-System (Electronic Braking Force Distribution)
vervollständigt die Anlage und erlaubt, die Bremswirkung
unter den Vorder- und Hinterrädern zu verteilen.
ZUR BEACHTUNG Für die maximale Wirksamkeit der
Bremsanlage ist eine Einlaufzeit von ungefähr 500 km
(bei neuem Fahrzeug oder nach dem Wechsel von
Bremsbelägen/Bremsscheiben) notwendig: in dieser Zeit
sind starke, wiederholte oder lang anhaltende

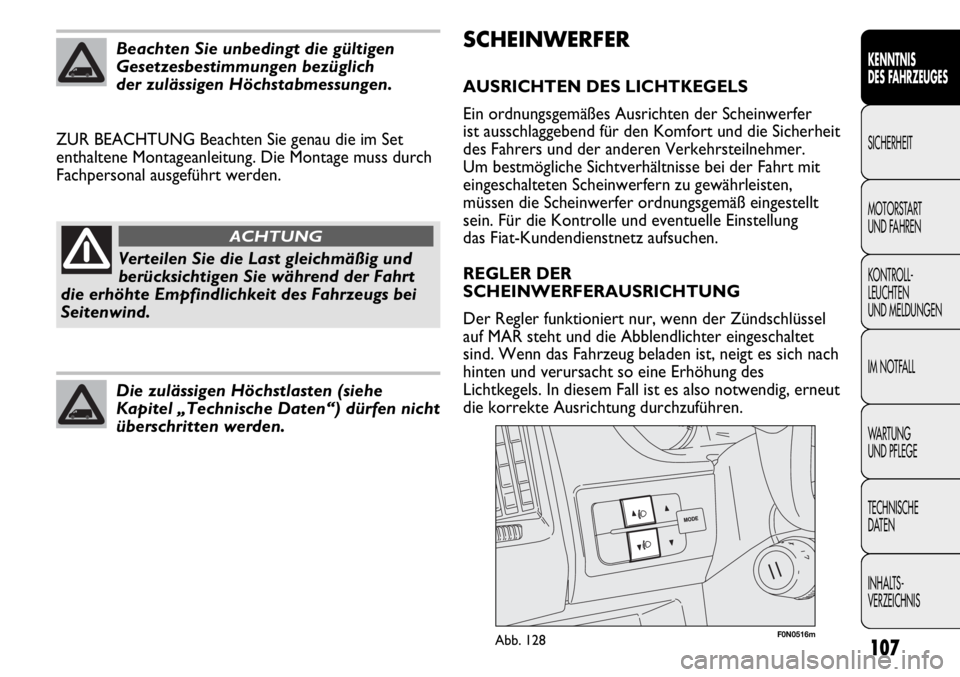

Bremsvorgänge zu vermeiden. Einstellung der Scheinwerfer Abb. 128
Zum Einstellen die TastenÒund im Bedienfeld
drücken.
Das Display auf der Instrumententafel zeigt die
Positionen während des Einstellvorgangs an.
ZUR BEACHTUNG Die Ausrichtung der Lichtkegel ist
bei jeder Veränderung der transportierten Ladung
zu kontrollieren.
AUSRICHTUNG DER NEBELSCHEINWERFER
(für Versionen/Märkte, wo vorgesehen)
Für die Kontrolle und eventuelle Einstellung das Fiat-
Kundendienstnetz aufsuchen.
EINSTELLUNG DER SCHEINWERFER VON
AUSSEN
Die Abblendlichtscheinwerfer sind für den
Straßenverkehr im Erstvertriebsland ausgerichtet. In
den Ländern, in denen der Straßenverkehr in
entgegengesetzter Richtung stattfindet, muss die
Ausrichtung des Lichtkegels durch Anbringen eines
entsprechend geformten Aufklebers so modifiziert
werden, dass der entgegenkommende Verkehr nicht
geblendet wird.
108
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Das ABS nutzt in bester Weise die zur
Verfügung stehende Haftung aus, kann
sie aber nicht verbessern. Bei rutschigem
Untergrund ist in jedem Fall Vorsicht angeraten,
und unnötige Risiken sind zu vermeiden.
ACHTUNG

STÖRUNGSANZEIGEN
ABS defekt
Eventuelle Havarien werden durch Aufleuchten der
Kontrolllampe
>auf der Instrumententafel zusammen
mit einer Meldung auf dem Multifunktionsdisplay
(für Versionen/Märkte, wo vorgesehen) angezeigt,
(siehe Kapitel „Kontrollleuchten und Anzeigen“).
In diesem Fall behält das Bremssystem seine
Leistungsfähigkeit bei, allerdings ohne das ABS-System.
Fahren Sie vorsichtig bis zum nächstgelegenen
Fiat-Kundendienst weiter, um die Anlage überprüfen
zu lassen. EINGREIFEN DES SYSTEMS
Das Eingreifen des ABS teilt sich dem Fahrer durch ein
leichtes Pulsieren des Bremspedals mit, das von
Geräuschen begleitet wird: dies bedeutet, dass die
Geschwindigkeit dem Straßentyp angepasst werden
muss.
109
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

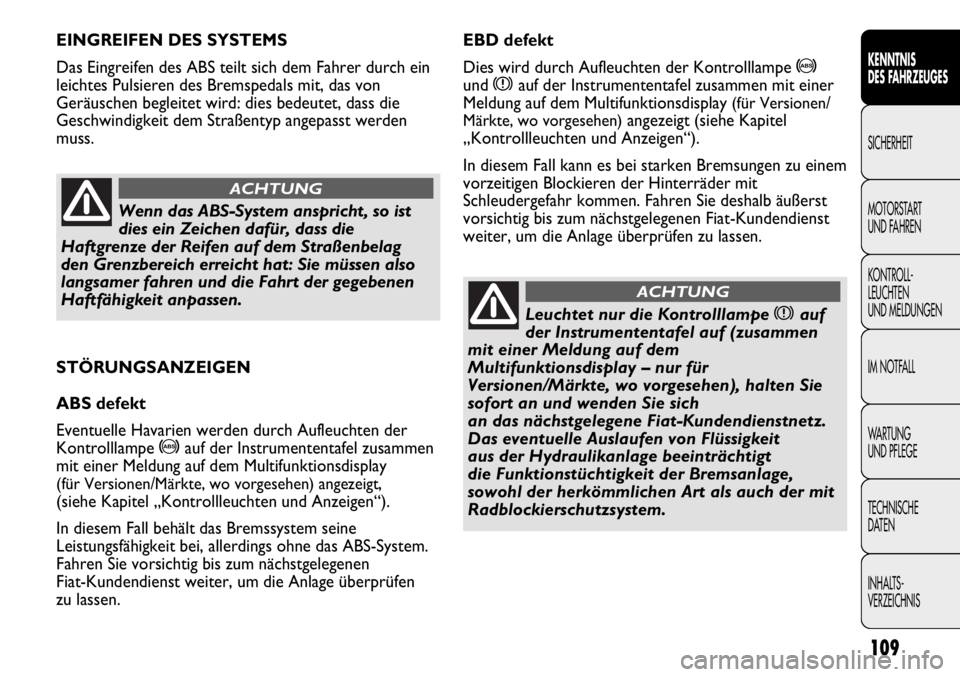

Wenn das ABS-System anspricht, so ist
dies ein Zeichen dafür, dass die
Haftgrenze der Reifen auf dem Straßenbelag
den Grenzbereich erreicht hat: Sie müssen also
langsamer fahren und die Fahrt der gegebenen
Haftfähigkeit anpassen.
ACHTUNG
EBD defekt
Dies wird durch Aufleuchten der Kontrolllampe
>
und xauf der Instrumententafel zusammen mit einer
Meldung auf dem Multifunktionsdisplay
(für Versionen/
Märkte, wo vorgesehen)
angezeigt (siehe Kapitel
„Kontrollleuchten und Anzeigen“).
In diesem Fall kann es bei starken Bremsungen zu einem
vorzeitigen Blockieren der Hinterräder mit
Schleudergefahr kommen. Fahren Sie deshalb äußerst
vorsichtig bis zum nächstgelegenen Fiat-Kundendienst
weiter, um die Anlage überprüfen zu lassen.
Leuchtet nur die Kontrolllampe xauf
der Instrumententafel auf (zusammen
mit einer Meldung auf dem
Multifunktionsdisplay – nur für
Versionen/Märkte, wo vorgesehen), halten Sie
sofort an und wenden Sie sich
an das nächstgelegene Fiat-Kundendienstnetz.
Das eventuelle Auslaufen von Flüssigkeit
aus der Hydraulikanlage beeinträchtigt
die Funktionstüchtigkeit der Bremsanlage,
sowohl der herkömmlichen Art als auch der mit
Radblockierschutzsystem.
ACHTUNG

ESP-SYSTEM
(Electronic Stability Program)
(für Versionen/Märkte, wo vorgesehen)
Das Elektronische Stabilitätsprogramm ESP hilft dem
Fahrer, das Fahrzeug bei einem Verlust der
Bodenhaftung unter Kontrolle zu halten.
Die Wirkung des ESP-Systems ist daher ganz besonders
bei Veränderung der Haftbedingungen des Untergrunds
nützlich.
Neben den Systemen ESP, ASR und Hill-Holder
(für Versionen/Märkte, wo vorgesehen) ist das Fahrzeug
mit MSR (Regeln des Abbremsmoments durch den
Motor beim Herunterschalten) und HBA (automatische
Erhöhung des Bremsdrucks bei Panikbremsungen)
ausgestattet.
EINGREIFEN DES SYSTEMS
Der Eingriff wird durch das Blinken der Kontrollleuchte
áan der Instrumententafel angezeigt, um den Fahrer
zu informieren, dass sich das Fahrzeug in einer
kritischen Stabilitäts- und Haftungssituation befindet.
EINSCHALTEN DES SYSTEMS
Das ESP-System schaltet sich automatisch beim
Anlassen des Fahrzeugs ein und kann nicht
ausgeschaltet werden. BRAKE ASSIST
(Hilfe bei Notbremsungen mit ESP)
(für Versionen/Märkte, wo vorgesehen)
Das nicht abschaltbare System erkennt Notbremsungen
(aufgrund der Durchtretgeschwindigkeit des
Bremspedals) und gewährleistet einen zusätzlichen
hydraulischen Bremsdruck zur Unterstützung des vom
Fahrer ausgeübten Drucks, so dass die Bremsanlage
schneller und kraftvoller anspricht.
Brake Assist wird auf Fahrzeugen, die mit ESP-System
ausgerüstet sind, bei Störungen der Anlage (durch
Aufleuchten der Lampe
ázusammen mit der Meldung
auf dem Multifunktionsdisplay angezeigt,
für Versionen/Märkte, wo vorgesehen) deaktiviert.
110
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

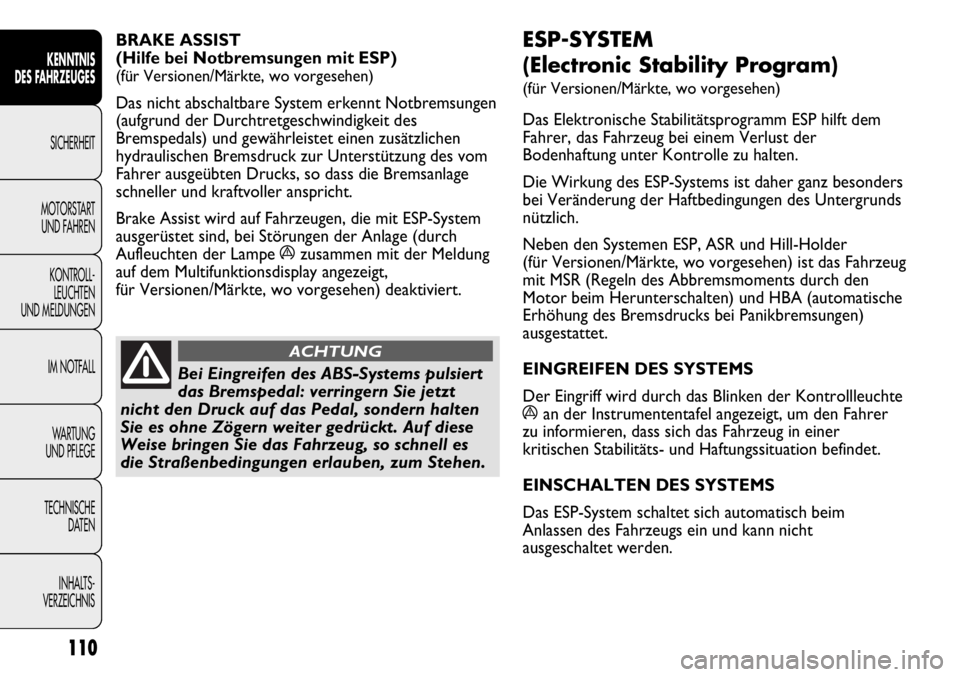

Bei Eingreifen des ABS-Systems pulsiert
das Bremspedal: verringern Sie jetzt
nicht den Druck auf das Pedal, sondern halten
Sie es ohne Zögern weiter gedrückt. Auf diese
Weise bringen Sie das Fahrzeug, so schnell es
die Straßenbedingungen erlauben, zum Stehen.
ACHTUNG

❒bergab: bei stillstehendem Fahrzeug auf einer Straße
mit einer Neigung über 5 %, laufendem Motor,
gedrücktem Kupplungs- und Bremspedal und
eingelegtem Rückwärtsgang.
Beim Anfahren behält das
ESP-System den Bremsdruck
auf den Rädern bei, bis der Motor das erforderliche
Drehmoment für das Losfahren erreicht hat. Der
Bremsdruck wird in jedem Fall maximal 2 Sekunden
beibehalten, so dass der rechte Fuß bequem vom
Brems- zum Gaspedal wechseln kann. Wenn nach
Ablauf von 2 Sekunden das Anfahren noch nicht erfolgt
ist, schaltet das System automatisch aus und der
Bremsdruck lässt allmählich nach.
Während dieser Freigabephase könnte ein typisches
Geräusch für das mechanische Lösen der Bremsen
zu hören sein, das auf die bevorstehende Bewegung
des Fahrzeugs hinweist.
Fehlermeldungen
Eine eventuelle Störung des Systems wird durch das
Aufleuchten der Kontrollleuchte
áan der
Instrumententafel angezeigt (siehe Kapitel
„Kontrollleuchten und Meldungen“).
ZUR BEACHTUNG Das System Hill Holder ist keine
Parkbremse. Verlassen Sie das Fahrzeug daher nicht,
ohne vorher die Handbremse anzuziehen, den Motor
abzustellen und den ersten Gang einzulegen. STÖRUNGSANZEIGEN
Im Fall einer Störung schaltet sich das ESP-System
automatisch ab und an der Instrumententafel leuchtet
die Kontrollleuchte áauf zusammen mit einer Meldung
auf dem Multifunktionsdisplay (für Versionen/Märkte,
wo vorgesehen) und dem ständige Aufleuchten der LED
an der Taste ASR (siehe Kapitel „Kontrollleuchten
und Meldungen“). In diesem Fall wenden Sie sich bitte
umgehend an das Fiat Kundendienstnetz.
111
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Die Leistungen des ESP-Systems dürfen
den Fahrer nicht zu unnötigen
und ungerechtfertigten Risiken verleiten.
Das Fahrverhalten muss immer den
Straßenbedingungen, den Sichtverhältnissen
und dem Verkehr angemessen sein. Die
Verantwortung für die Verkehrssicherheit
obliegt immer und überall dem Fahrer.
ACHTUNG
SYSTEM HILL HOLDER
Das System ist Bestandteil des
ESP-Systems und hilft
bei der Anfahrt an Steigungen.
Es wird unter folgenden Bedingungen automatisch
aktiviert:
❒bergauf: bei stillstehendem Fahrzeug auf einer Straße
mit einer Neigung über 5 %, laufendem Motor,
gedrücktem Kupplungs- und Bremspedal und
Schalthebel im Leerlauf oder einem anderen als dem
Rückwärtsgang;
Für die ordnungsgemäße Funktion des ESP-
und ASR-Systems ist es unabdingbar, dass
alle Rädern mit Reifen derselben Marke und
desselben Typs versehen sind; sie müssen in
perfektem Zustand sein und den Vorgaben bezüglich
Typ, Marke und Abmessungen entsprechen.
ACHTUNG

MSR-System
(Regelung des Motordrehmoments)
Dieses System ist integrierter Teil des ASR-Systems. Bei
einem abrupten Herunterschalten greift das System
durch Rückgabe des Motordrehmoments ein und
verhindert so das Blockieren der Räder speziell bei
niedrigen Haftbedingungen, die zu einem Verlust der
Fahrzeugstabilität führen könnten. ASR-SYSTEM (Antislip Regulator)
Die ASR-Funktion kontrolliert die Traktion des
Fahrzeugs und schaltet jedes Mal dann automatisch ein,
wenn ein oder beide Antriebsräder zu rutschen
beginnen.
Entsprechend den Schlupfbedingungen werden zwei
unterschiedliche Kontrollsysteme aktiv:
❒drehen beide Antriebsräder durch, greift die ASR-
Funktion ein und reduziert die Antriebsleistung
des Fahrzeugs;
❒dreht nur eines der beiden Antriebsräder durch,
bewirkt die ASR-Funktion eine automatische
Bremsung des durchdrehenden Rades.
Der Eingriff der
ASR-Funktion ist unter den folgenden
Bedingungen besonders vorteilhaft:
❒Rutschen des kurveninneren Rades wegen
dynamischer Laständerungen oder zu starker
Beschleunigung;
❒zu hohe an die Räder abgegebene Leistung, auch
im Verhältnis zum Straßenzustand;
❒Beschleunigen auf rutschiger, verschneiter oder
vereister Fahrbahn;
❒bei Verlust der Haftung auf nassem Untergrund
(Aquaplaning).
112
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -

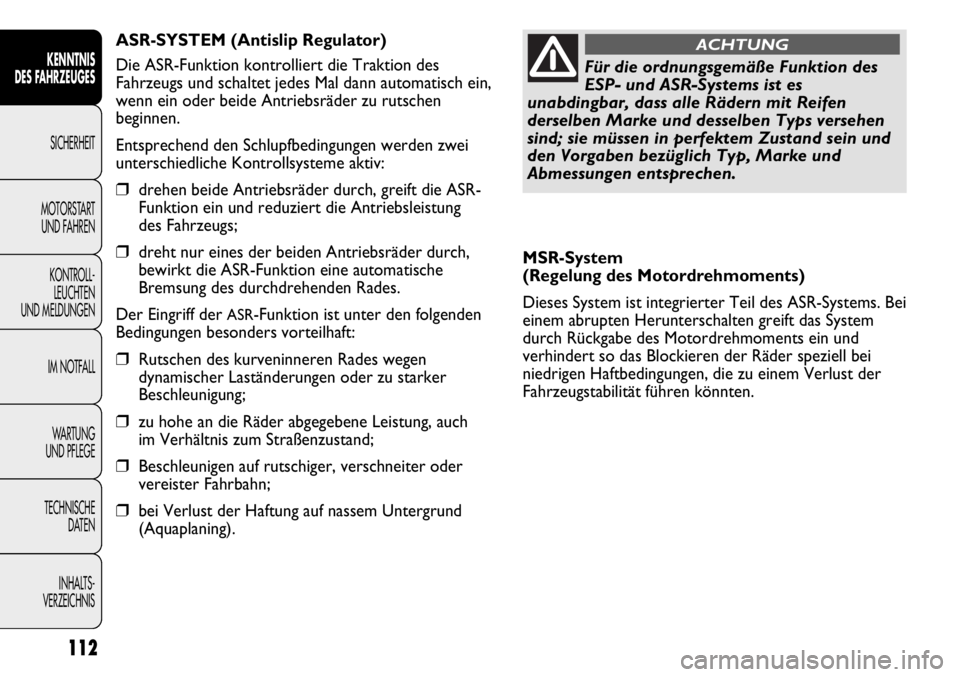

VERZEICHNISFür die ordnungsgemäße Funktion des
ESP- und ASR-Systems ist es
unabdingbar, dass alle Rädern mit Reifen
derselben Marke und desselben Typs versehen
sind; sie müssen in perfektem Zustand sein und
den Vorgaben bezüglich Typ, Marke und
Abmessungen entsprechen.
ACHTUNG

STÖRUNGSANZEIGEN
Im Fall einer Störung schaltet sich das ASR-System
automatisch ab und an der Instrumententafel leuchtet
die Kontrollleuchte áauf zusammen mit einer Meldung
auf dem Multifunktionsdisplay (für Versionen/Märkte,
wo vorgesehen) und dem ständige Aufleuchten der LED
an der Taste ASR (siehe Kapitel „Kontrollleuchten
und Meldungen“). In diesem Fall wenden Sie sich bitte

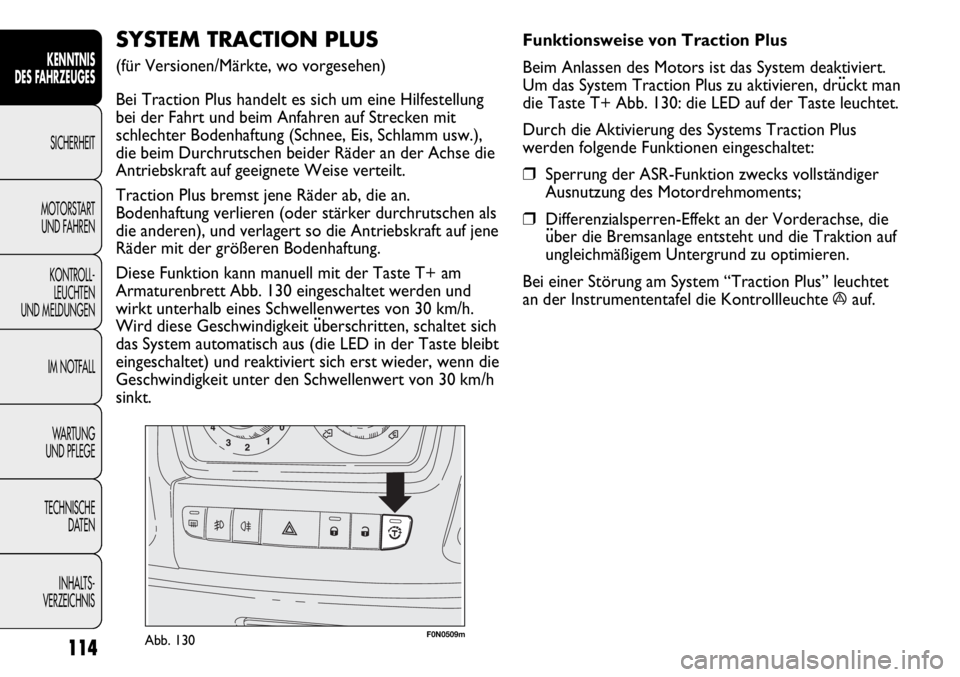

umgehend an das Fiat Kundendienstnetz. Ein-/Ausschalten des Systems Abb. 129
Das ASR schaltet sich automatisch beim Anlassen
des Motors ein.
Während der Fahrt kann die ASR-Funktion durch
Betätigung des Schalters A auf dem Armaturenbrett
aus- und wieder eingeschaltet werden.
Das Ausschalten der Funktion wird durch die
leuchtende LED auf dem Schalter selbst angezeigt,
gleichzeitig mit einer Meldung, die auf dem
Multifunktions-Display erscheint (für Versionen/Märkte,
wo vorgesehen).
Wird das ASR während der Fahrt ausgeschaltet,
schaltet es sich beim nächsten Anlassen automatisch
wieder ein.
F0N0077mAbb. 129113
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Die Leistungen des Systems dürfen
den Fahrer nicht zu unnötigen und
ungerechtfertigten Risiken verleiten.
Das Fahrverhalten muss immer den
Straßenbedingungen, den Sichtverhältnissen
und dem Verkehr angemessen sein. Die
Verantwortung für die Verkehrssicherheit
obliegt immer und überall dem Fahrer.
ACHTUNG
Bei der Fahrt auf verschneitem Untergrund mit
montierten Schneeketten kann es nützlich sein, die
ASR-Funktion auszuschalten. Unter diesen Bedingungen
erzielt der Schlupf der Antriebsräder in der Startphase
eine stärkere Traktion.

F0N0509mAbb. 130
Funktionsweise von Traction Plus
Beim Anlassen des Motors ist das System deaktiviert.
Um das System Traction Plus zu aktivieren, dru¨ckt man
die Taste T+ Abb. 130: die LED auf der Taste leuchtet.
Durch die Aktivierung des Systems Traction Plus
werden folgende Funktionen eingeschaltet:
❒Sperrung der ASR-Funktion zwecks vollständiger
Ausnutzung des Motordrehmoments;
❒Differenzialsperren-Effekt an der Vorderachse, die
u ¨ber die Bremsanlage entsteht und die Traktion auf
ungleichmäßigem Untergrund zu optimieren.
Bei einer Störung am System “Traction Plus” leuchtet
an der Instrumententafel die Kontrollleuchte
áauf.
SYSTEM TRACTION PLUS
(für Versionen/Märkte, wo vorgesehen)
Bei Traction Plus handelt es sich um eine Hilfestellung
bei der Fahrt und beim Anfahren auf Strecken mit
schlechter Bodenhaftung (Schnee, Eis, Schlamm usw.),
die beim Durchrutschen beider Räder an der Achse die
Antriebskraft auf geeignete Weise verteilt.
Traction Plus bremst jene Räder ab, die an.
Bodenhaftung verlieren (oder stärker durchrutschen als
die anderen), und verlagert so die Antriebskraft auf jene
Räder mit der größeren Bodenhaftung.
Diese Funktion kann manuell mit der Taste T+ am
Armaturenbrett Abb. 130 eingeschaltet werden und
wirkt unterhalb eines Schwellenwertes von 30 km/h.
Wird diese Geschwindigkeit u¨berschritten, schaltet sich
das System automatisch aus (die LED in der Taste bleibt
eingeschaltet) und reaktiviert sich erst wieder, wenn die
Geschwindigkeit unter den Schwellenwert von 30 km/h
sinkt.
114
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

115
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
EOBD-SYSTEM
Das EOBD-System (European On Board Diagnosis)
führt eine kontinuierliche Diagnose der mit den
Emissionen verbundenen Bauteile des Fahrzeugs aus.
Es meldet außerdem durch das Aufleuchten der
Kontrollleuchte
Uan der Instrumententafel
(zusammen mit der Meldung auf dem
Multifunktionsdisplay, für Versionen/Märkte, wo
vorgesehen) (siehe Kapitel „Kontrollleuchten und
Meldungen“) den verschlechterten Zustand der
Komponenten.
Der Zweck des Systems ist:
❒die Wirksamkeit der Anlage zu kontrollieren;
❒eine Zunahme der Emissionen durch
Betriebsstörungen des Fahrzeugs zu melden;
❒die zu ersetzenden Bauteile anzuzeigen.
Das System verfügt außerdem über einen Stecker, an
den entsprechende Geräte angeschlossen werden
können, mit denen man die von der Elektronik
gespeicherten Fehlercodes zusammen mit einer Reihe
von speziellen Parametern zur Diagnose der
Motorfunktion auslesen kann. Diese Überprüfung kann
auch von der Verkehrspolizei ausgeführt werden.
ZUR BEACHTUNG Nach Behebung des Defektes muss
das Fiat Kundendienstnetz stets Tests auf dem
Prüfstand und falls notwendig Probefahrten auf der
Straße, auch über längere Strecken, durchführen.
Wenden Sie sich so schnell wie möglich
an das Fiat Kundendienstnetz, wenn beim
Drehen des Zündschlüssels auf Position
MAR die Kontrollleuchte Unicht aufleuchtet
oder während der Fahrt dauerhaft leuchtet bzw.
blinkt (zusammen mit der auf dem
Multifunktionsdisplay angezeigten Meldung,
für
Versionen/Märkte, wo vorgesehen
). Wenden Sie
sich bitte in diesem Fall so schnell wie möglich an
das Fiat Kundendienstnetz. Die
Funktionstüchtigkeit der Kontrollleuchte U
kann mittels entsprechender Geräte durch
die Verkehrspolizei geprüft werden. Beachten Sie
die geltenden Bestimmungen in dem Land,
in dem Sie fahren.

F0N0119mAbb. 131
PARKSENSOREN
(für Versionen/Märkte, wo vorgesehen)
Die Sensoren befinden sich in der hinteren Stoßstange
des Fahrzeugs Abb. 131 und haben die Aufgabe,
vorhandene Hindernisse hinter dem Fahrzeug zu
erfassen und dem Fahrer durch ein intermittierendes
akustisches Signal zu melden.
AKTIVIERUNG
Die Sensoren schalten sich automatisch beim Einlegen
des Rückwärtsganges ein.
Die Frequenz des akustischen Signals erhöht sich bei
Verringerung des Abstandes zum Hindernis hinter
dem Fahrzeug. AKUSTISCHES SIGNAL
Das Einlegen des Rückwärtsganges aktiviert automatisch
ein intermittierendes, akustisches Signal.
Das akustische Signal:
❒hat mit abnehmender Entfernung zwischen
Fahrzeug und Hindernis eine höhere Frequenz;
❒wird zu einem kontinuierlichen Signal, wenn der
Abstand des Fahrzeugs zum Hindernis weniger als
etwa 30 cm beträgt, hört jedoch sofort auf, wenn
sich der Abstand zum Hindernis vergrößert;
❒bleibt konstant, wenn sich der Abstand zwischen
Hindernis und Fahrzeug nicht verändert. Sollte
dagegen diese Bedingung für die seitlichen Sensoren
vorhanden sein, wird das akustische Signal nach ca.
3 Sekunden unterbrochen, um zum Beispiel
Meldungen bei Parkmanövern entlang von Mauern
zu vermeiden.
116
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
