OPVARMNING AF KABINEN
Gå frem på følgende måde:
Drej kontakten A ind i det røde område.
Drej kontakten C i den ønskede position.
Drej knappen B på den ønskede blæserhastighed.
HURTIG OPVARMNING AF KABINEN
Gå frem på følgende måde for at opnå den hurtigste
opvarmning:
Drej kontakten A ind i det røde område.
Aktivér luftrecirkulationen ved at dreje knappen D til
Ò.
Drej kontakten C til position ©.
Drej knappen B til position 4-(højeste
blæserhastighed).
Brug derefter betjeningsknapperne til at bevare de
ønskede komfortforhold og drej knappen D til
Úfor
at slå luftrecirkulationen fra og forebygge tildugning.
VIGTIGT! Med kold motor skal man vente i nogle
minutter, før væsken i anlægget når den optimale
driftstemperatur. Drejekontakt C for luftfordeling
¶Luft til midter- og sidedyserne.
ßLuft til fødderne, og luft fra dyserne i instrumentpanelet
med en lidt lavere temperatur ved mellemste
temperaturforhold.
©Til opvarmning ved meget kolde
udendørstemperaturer: for at få den maksimale
luftmængde til fødderne.
®For opvarmning af fødderne samtidig med afdugning af
frontruden.
-For hurtig afdugning af frontruden.
Knap D til aktivering/deaktivering af
luftrecirkulation
Ved at dreje knappen D til
Òaktiveres
luftrecirkulationen i kabinen.
Ved at dreje knappen D til
Údeaktiveres
luftrecirkulationen i kabinen.
VENTILATION I KABINEN
Gå frem på følgende måde for at opnå en god ventilation
i kabinen:
Drej kontakten A ind i det blå område.
Slå luftrecirkulationen fra ved at dreje knappen D til
Ú.
Drej kontakten C til position ¶.
Drej knappen B på den ønskede blæserhastighed.

48
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0500mfig. 48

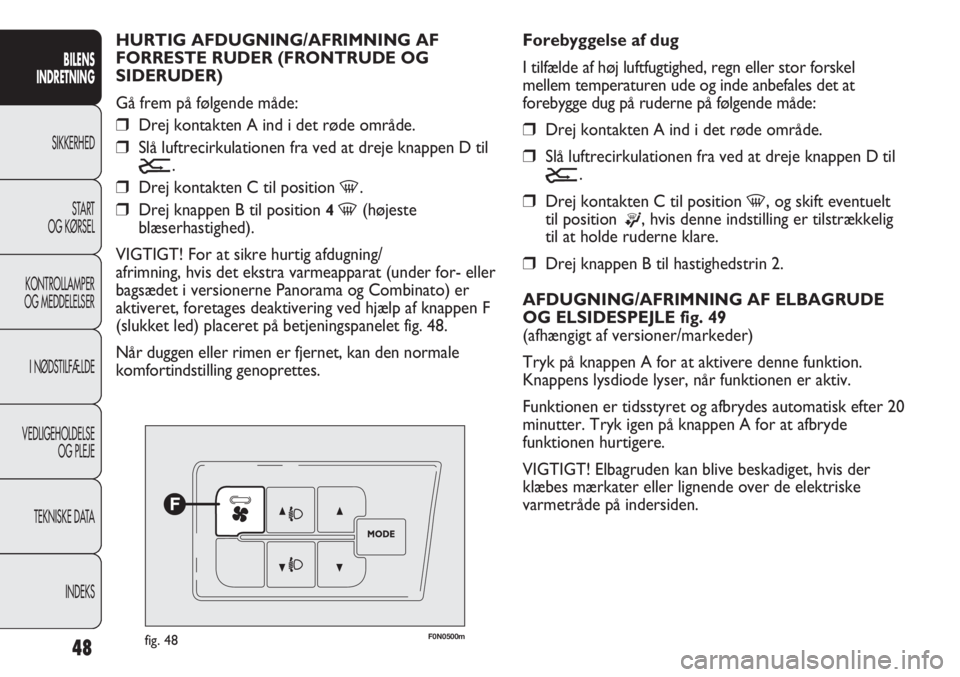

Forebyggelse af dug
I tilfælde af høj luftfugtighed, regn eller stor forskel
mellem temperaturen ude og inde anbefales det at
forebygge dug på ruderne på følgende måde:
Drej kontakten A ind i det røde område.
Slå luftrecirkulationen fra ved at dreje knappen D til
Ú.
Drej kontakten C til position -, og skift eventuelt
til position
®, hvis denne indstilling er tilstrækkelig
til at holde ruderne klare.
Drej knappen B til hastighedstrin 2.
AFDUGNING/AFRIMNING AF ELBAGRUDE
OG ELSIDESPEJLE fig. 49
(afhængigt af versioner/markeder)
Tryk på knappen A for at aktivere denne funktion.
Knappens lysdiode lyser, når funktionen er aktiv.
Funktionen er tidsstyret og afbrydes automatisk efter 20
minutter. Tryk igen på knappen A for at afbryde
funktionen hurtigere.
VIGTIGT! Elbagruden kan blive beskadiget, hvis der
klæbes mærkater eller lignende over de elektriske
varmetråde på indersiden. HURTIG AFDUGNING/AFRIMNING AF
FORRESTE RUDER (FRONTRUDE OG
SIDERUDER)
Gå frem på følgende måde:
Drej kontakten A ind i det røde område.
Slå luftrecirkulationen fra ved at dreje knappen D til
Ú.
Drej kontakten C til position -.
Drej knappen B til position 4 -(højeste
blæserhastighed).
VIGTIGT! For at sikre hurtig afdugning/
afrimning, hvis det ekstra varmeapparat (under for- eller
bagsædet i versionerne Panorama og Combinato) er
aktiveret, foretages deaktivering ved hjælp af knappen F
(slukket led) placeret på betjeningspanelet fig. 48.
Når duggen eller rimen er fjernet, kan den normale
komfortindstilling genoprettes.

49
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0043mfig. 49
MANUELT AIRCONDITIONANLÆG
(afhængigt af versioner/markeder)
BETJENINGSKNAPPER fig. 50
Drejekontakt A til regulering af lufttemperatur
(blanding af varm og kold luft)
Rødt område = varm luft
Blåt område = kold luft
Knap B til aktivering/regulering af blæser
p0 = slukket blæser
1-2-3 = blæserhastighed
4
-= ventilation ved maksimal hastighed RECIRKULATION AF LUFTEN I KABINEN
Drej knappen D-fig. 47 til
Ò.
Det anbefales at aktivere recirkulationen for at undgå
indtag af forurenet luft under kørsel i køer eller
tunneler. På grund af risiko for dugdannelse frarådes det
dog at benytte denne funktion i længere tid ad gangen,
især hvis der er mange personer i bilen.
VIGTIGT! Ved recirkulation af luften i kabinen opnås
den ønskede temperatur hurtigere uanset om anlægget
er indstillet til opvarmning eller afkøling.
Undgå at recirkulere luften i regnfuldt og køligt vejr,
hvor det vil medføre øget tendens til dugdannelse på
indersiden af ruderne.
F0N0515mfig. 50

50
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

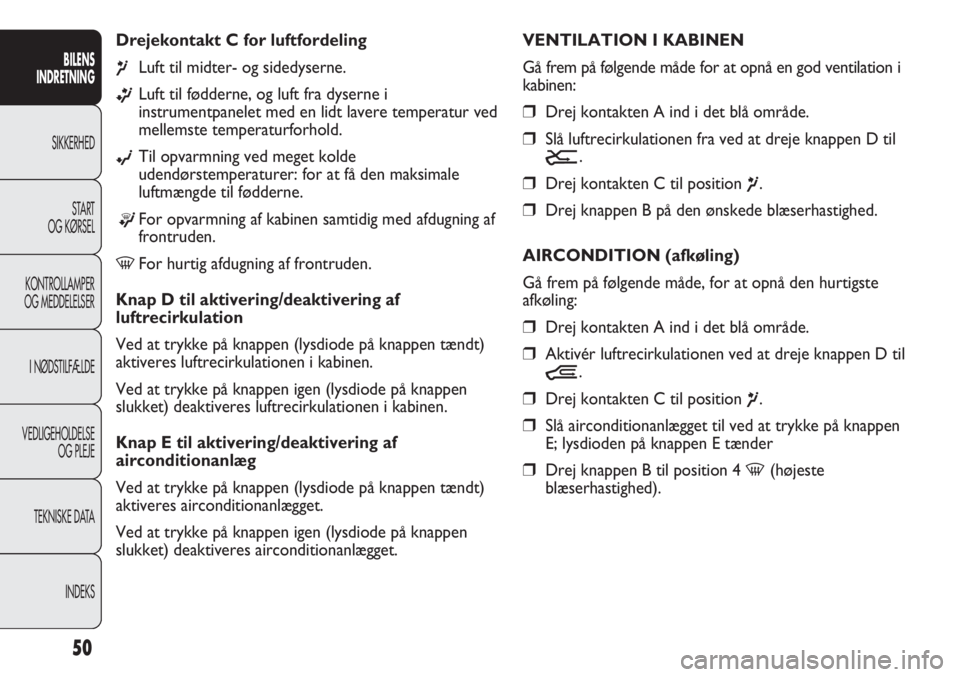

Drejekontakt C for luftfordeling
¶Luft til midter- og sidedyserne.
ßLuft til fødderne, og luft fra dyserne i
instrumentpanelet med en lidt lavere temperatur ved
mellemste temperaturforhold.
©Til opvarmning ved meget kolde
udendørstemperaturer: for at få den maksimale
luftmængde til fødderne.
®For opvarmning af kabinen samtidig med afdugning af
frontruden.
-For hurtig afdugning af frontruden.
Knap D til aktivering/deaktivering af
luftrecirkulation
Ved at trykke på knappen (lysdiode på knappen tændt)
aktiveres luftrecirkulationen i kabinen.
Ved at trykke på knappen igen (lysdiode på knappen
slukket) deaktiveres luftrecirkulationen i kabinen.
Knap E til aktivering/deaktivering af
airconditionanlæg
Ved at trykke på knappen (lysdiode på knappen tændt)
aktiveres airconditionanlægget.
Ved at trykke på knappen igen (lysdiode på knappen
slukket) deaktiveres airconditionanlægget.VENTILATION I KABINEN
Gå frem på følgende måde for at opnå en god ventilation i
kabinen:
Drej kontakten A ind i det blå område.
Slå luftrecirkulationen fra ved at dreje knappen D til
Ú.
Drej kontakten C til position ¶.
Drej knappen B på den ønskede blæserhastighed.
AIRCONDITION (afkøling)
Gå frem på følgende måde, for at opnå den hurtigste
afkøling:
Drej kontakten A ind i det blå område.
Aktivér luftrecirkulationen ved at dreje knappen D til
Ò.
Drej kontakten C til position ¶.
Slå airconditionanlægget til ved at trykke på knappen
E; lysdioden på knappen E tænder
Drej knappen B til position 4-(højeste
blæserhastighed).

51
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Drej kontakten C til ©.
Drej knappen B til position 4 – (højeste
blæserhastighed).
Brug derefter betjeningsknapperne til at bevare de
ønskede komfortforhold og drej knappen D til
Úfor
at slå luftrecirkulationen fra (lysdiode på knappen er
slukket).
VIGTIGT! Med kold motor skal man vente i nogle
minutter, før væsken i anlægget når den optimale
driftstemperatur.
HURTIG AFDUGNING/AFRIMNING AF
FORRESTE RUDER (FRONTRUDE OG
SIDERUDER)
Gå frem på følgende måde:
Drej kontakten A ind i det røde område.
Drej knappen B til position 4-(højeste
blæserhastighed).
Drej kontakten C til position -.
Slå recirkulationen af luften fra ved at dreje knappen
D til
Ú. Regulering af afkøling
Drej kontakten A mod højre for at øge
temperaturen.
Slå luftrecirkulationen fra ved at dreje knappen D til
Ú.
Drej på knappen B for at reducere
blæserhastigheden.
VIGTIGT! Ved at trykke på knappen E til
airconditionanlæggets kompressor, aktiveres funktionen
kun, hvis der mindst vælges den første blæserhastighed
(knap B).
OPVARMNING AF KABINEN
Gå frem på følgende måde:
Drej kontakten A ind i det røde område.
Drej kontakten C til det ønskede symbol.
Drej knappen B på den ønskede blæserhastighed.
HURTIG OPVARMNING AF KABINEN
Gå frem på følgende måde for at opnå den hurtigste
opvarmning:
Drej kontakten A ind i det røde område.
Slå recirkulationen af luften til ved at dreje knappen
D til
Ò.

52
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0500mfig. 51

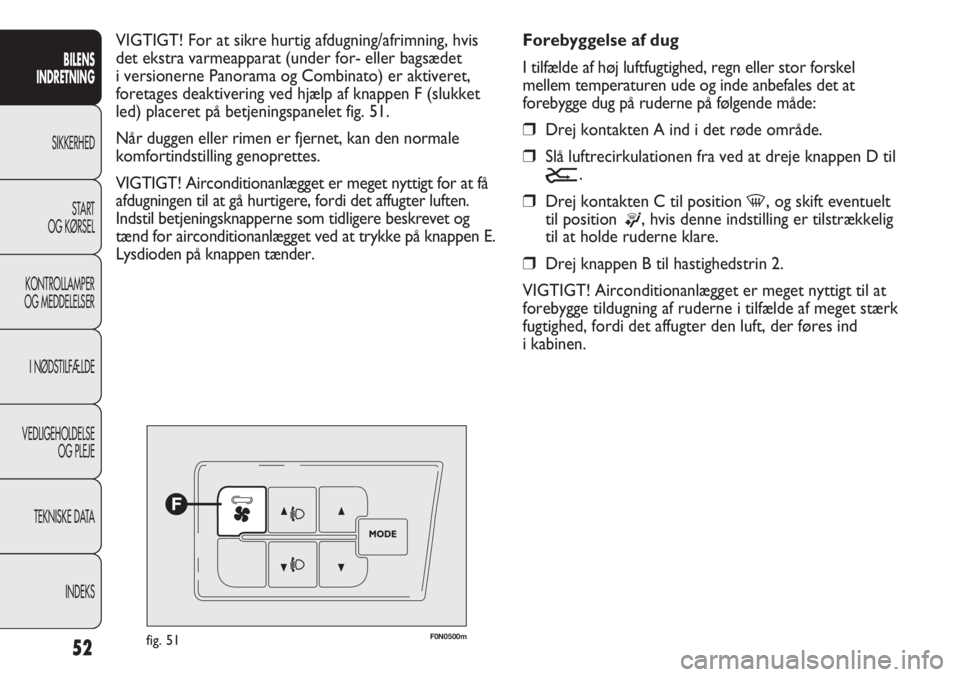

Forebyggelse af dug
I tilfælde af høj luftfugtighed, regn eller stor forskel
mellem temperaturen ude og inde anbefales det at
forebygge dug på ruderne på følgende måde:
Drej kontakten A ind i det røde område.
Slå luftrecirkulationen fra ved at dreje knappen D til
Ú.
Drej kontakten C til position -, og skift eventuelt
til position
®, hvis denne indstilling er tilstrækkelig
til at holde ruderne klare.
Drej knappen B til hastighedstrin 2.
VIGTIGT! Airconditionanlægget er meget nyttigt til at
forebygge tildugning af ruderne i tilfælde af meget stærk
fugtighed, fordi det affugter den luft, der føres ind
i kabinen. VIGTIGT! For at sikre hurtig afdugning/afrimning, hvis
det ekstra varmeapparat (under for- eller bagsædet
i versionerne Panorama og Combinato) er aktiveret,
foretages deaktivering ved hjælp af knappen F (slukket
led) placeret på betjeningspanelet fig. 51.
Når duggen eller rimen er fjernet, kan den normale
komfortindstilling genoprettes.
VIGTIGT! Airconditionanlægget er meget nyttigt for at få
afdugningen til at gå hurtigere, fordi det affugter luften.
Indstil betjeningsknapperne som tidligere beskrevet og
tænd for airconditionanlægget ved at trykke på knappen E.
Lysdioden på knappen tænder.

53
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0043mfig. 52
RECIRKULATION AF LUFTEN I KABINEN
Drej knappen D til
Ò.
Det anbefales at aktivere recirkulationen for at undgå
indtag af forurenet luft under kørsel i køer eller
tunneler. På grund af risiko for dugdannelse frarådes det
dog at benytte denne funktion i længere tid ad gangen,
især hvis der er mange personer i bilen.
VIGTIGT! Ved recirkulation af luften i kabinen opnås
den ønskede temperatur hurtigere uanset om anlægget
er indstillet til opvarmning eller afkøling.
Undgå at recirkulere luften i regnfuldt og køligt vejr,
hvor det vil medføre øget tendens til dugdannelse på
indersiden af ruderne.
VEDLIGEHOLDELSE AF ANLÆGGET
Om vinteren bør man mindst en gang om måneden lade
anlægget arbejde i ca. 10 minutter. Lad Fiats servicenet

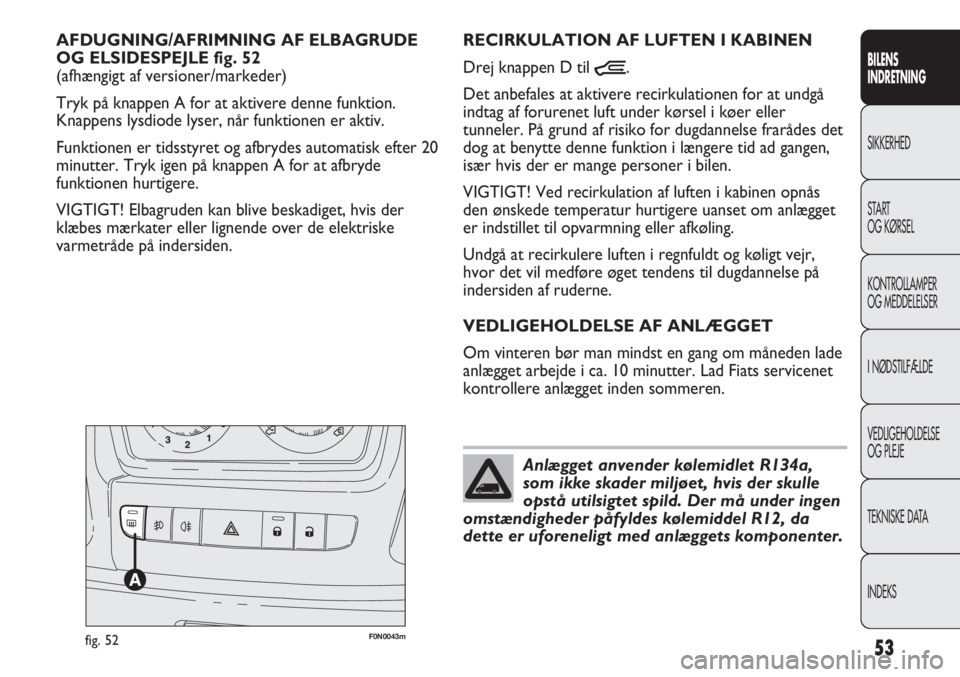

kontrollere anlægget inden sommeren. AFDUGNING/AFRIMNING AF ELBAGRUDE
OG ELSIDESPEJLE fig. 52
(afhængigt af versioner/markeder)
Tryk på knappen A for at aktivere denne funktion.
Knappens lysdiode lyser, når funktionen er aktiv.
Funktionen er tidsstyret og afbrydes automatisk efter 20
minutter. Tryk igen på knappen A for at afbryde
funktionen hurtigere.
VIGTIGT! Elbagruden kan blive beskadiget, hvis der
klæbes mærkater eller lignende over de elektriske
varmetråde på indersiden.
Anlægget anvender kølemidlet R134a,
som ikke skader miljøet, hvis der skulle
opstå utilsigtet spild. Der må under ingen
omstændigheder påfyldes kølemiddel R12, da
dette er uforeneligt med anlæggets komponenter.

54
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Den indførte lufts temperatur styres altid automatisk efter
den indstillede temperatur på displayet (undtagen når
anlægget er slukket eller under visse forhold, når
kompressoren er frakoblet).
Systemet gør det muligt at indstille eller ændre følgende
parametre og funktioner manuelt: Lufttemperatur
i fører-/passagersiden, blæserhastighed (kontinuerlig
ændring), luftfordeling på syv positioner, aktivering af
kompressor, funktionen hurtig afrimning/afdugning,
luftrecirkulation og slukning af systemet.

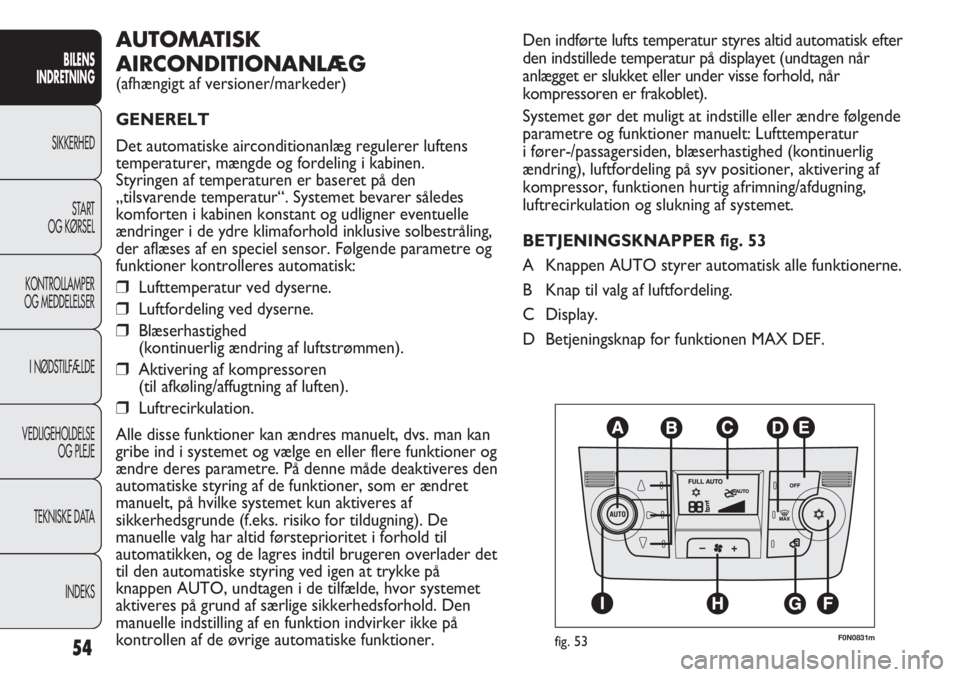

BETJENINGSKNAPPER fig. 53
A Knappen AUTO styrer automatisk alle funktionerne.
B Knap til valg af luftfordeling.
C Display.
D Betjeningsknap for funktionen MAX DEF.AUTOMATISK
AIRCONDITIONANLÆG
(afhængigt af versioner/markeder)
GENERELT
Det automatiske airconditionanlæg regulerer luftens
temperaturer, mængde og fordeling i kabinen.
Styringen af temperaturen er baseret på den
„tilsvarende temperatur“. Systemet bevarer således
komforten i kabinen konstant og udligner eventuelle
ændringer i de ydre klimaforhold inklusive solbestråling,
der aflæses af en speciel sensor. Følgende parametre og
funktioner kontrolleres automatisk:
Lufttemperatur ved dyserne.
Luftfordeling ved dyserne.
Blæserhastighed
(kontinuerlig ændring af luftstrømmen).
Aktivering af kompressoren
(til afkøling/affugtning af luften).
Luftrecirkulation.
Alle disse funktioner kan ændres manuelt, dvs. man kan
gribe ind i systemet og vælge en eller flere funktioner og
ændre deres parametre. På denne måde deaktiveres den
automatiske styring af de funktioner, som er ændret
manuelt, på hvilke systemet kun aktiveres af
sikkerhedsgrunde (f.eks. risiko for tildugning). De
manuelle valg har altid førsteprioritet i forhold til
automatikken, og de lagres indtil brugeren overlader det
til den automatiske styring ved igen at trykke på
knappen AUTO, undtagen i de tilfælde, hvor systemet
aktiveres på grund af særlige sikkerhedsforhold. Den
manuelle indstilling af en funktion indvirker ikke på
kontrollen af de øvrige automatiske funktioner.
F0N0831mfig. 53

55
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

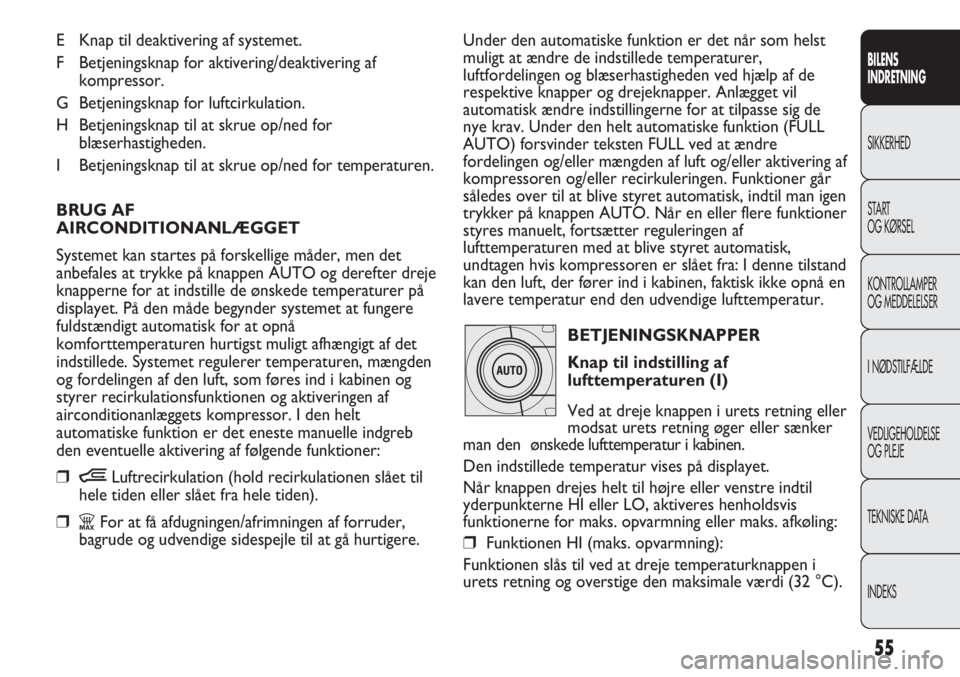

E Knap til deaktivering af systemet.
F Betjeningsknap for aktivering/deaktivering af
kompressor.
G Betjeningsknap for luftcirkulation.
H Betjeningsknap til at skrue op/ned for
blæserhastigheden.
I Betjeningsknap til at skrue op/ned for temperaturen.
BRUG AF
AIRCONDITIONANLÆGGET
Systemet kan startes på forskellige måder, men det
anbefales at trykke på knappen AUTO og derefter dreje
knapperne for at indstille de ønskede temperaturer på
displayet. På den måde begynder systemet at fungere
fuldstændigt automatisk for at opnå
komforttemperaturen hurtigst muligt afhængigt af det
indstillede. Systemet regulerer temperaturen, mængden
og fordelingen af den luft, som føres ind i kabinen og
styrer recirkulationsfunktionen og aktiveringen af
airconditionanlæggets kompressor. I den helt
automatiske funktion er det eneste manuelle indgreb
den eventuelle aktivering af følgende funktioner:
ÒLuftrecirkulation (hold recirkulationen slået til
hele tiden eller slået fra hele tiden).
ZFor at få afdugningen/afrimningen af forruder,
bagrude og udvendige sidespejle til at gå hurtigere.Under den automatiske funktion er det når som helst
muligt at ændre de indstillede temperaturer,
luftfordelingen og blæserhastigheden ved hjælp af de
respektive knapper og drejeknapper. Anlægget vil
automatisk ændre indstillingerne for at tilpasse sig de
nye krav. Under den helt automatiske funktion (FULL
AUTO) forsvinder teksten FULL ved at ændre
fordelingen og/eller mængden af luft og/eller aktivering af
kompressoren og/eller recirkuleringen. Funktioner går
således over til at blive styret automatisk, indtil man igen
trykker på knappen AUTO. Når en eller flere funktioner
styres manuelt, fortsætter reguleringen af
lufttemperaturen med at blive styret automatisk,
undtagen hvis kompressoren er slået fra: I denne tilstand
kan den luft, der fører ind i kabinen, faktisk ikke opnå en
lavere temperatur end den udvendige lufttemperatur.
BETJENINGSKNAPPER
Knap til indstilling af
lufttemperaturen (I)
Ved at dreje knappen i urets retning eller
modsat urets retning øger eller sænker
man den ønskede lufttemperatur i kabinen.
Den indstillede temperatur vises på displayet.
Når knappen drejes helt til højre eller venstre indtil
yderpunkterne HI eller LO, aktiveres henholdsvis
funktionerne for maks. opvarmning eller maks. afkøling:
Funktionen HI (maks. opvarmning):
Funktionen slås til ved at dreje temperaturknappen i
urets retning og overstige den maksimale værdi (32 °C).

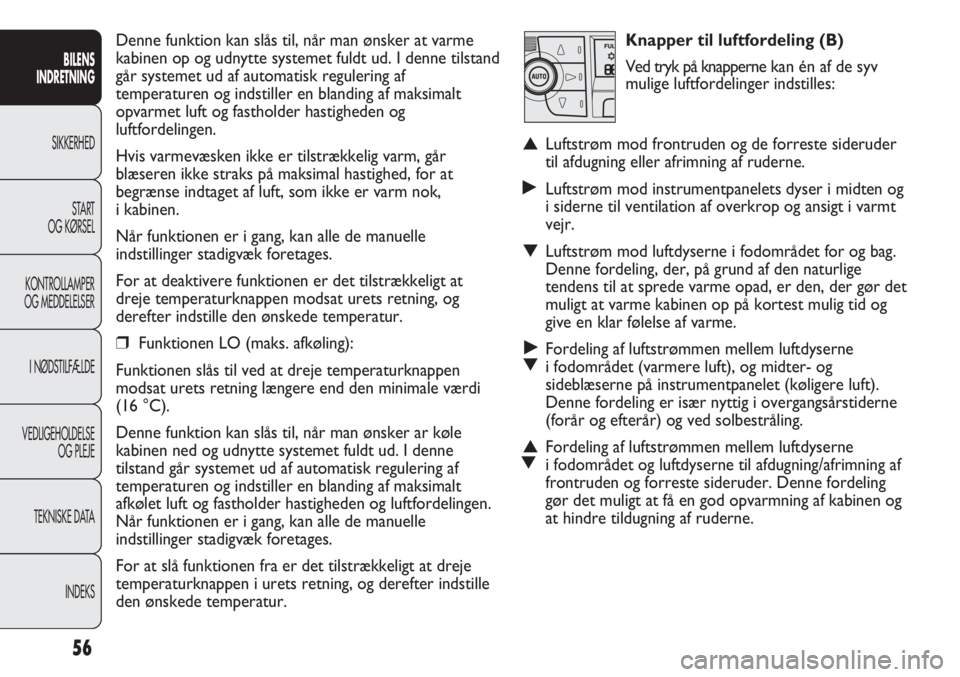

Knapper til luftfordeling (B)
Ved tryk på knapperne kan én af de syv
mulige luftfordelinger indstilles:
Luftstrøm mod frontruden og de forreste sideruder
til afdugning eller afrimning af ruderne.
˙Luftstrøm mod instrumentpanelets dyser i midten og
i siderne til ventilation af overkrop og ansigt i varmt
vejr.
Luftstrøm mod luftdyserne i fodområdet for og bag.
Denne fordeling, der, på grund af den naturlige
tendens til at sprede varme opad, er den, der gør det
muligt at varme kabinen op på kortest mulig tid og
give en klar følelse af varme.
˙
Fordeling af luftstrømmen mellem luftdyserne
i fodområdet (varmere luft), og midter- og
sideblæserne på instrumentpanelet (køligere luft).
Denne fordeling er især nyttig i overgangsårstiderne
(forår og efterår) og ved solbestråling.

Fordeling af luftstrømmen mellem luftdyserne
i fodområdet og luftdyserne til afdugning/afrimning af
frontruden og forreste sideruder. Denne fordeling
gør det muligt at få en god opvarmning af kabinen og
at hindre tildugning af ruderne.
Denne funktion kan slås til, når man ønsker at varme
kabinen op og udnytte systemet fuldt ud. I denne tilstand
går systemet ud af automatisk regulering af
temperaturen og indstiller en blanding af maksimalt
opvarmet luft og fastholder hastigheden og
luftfordelingen.
Hvis varmevæsken ikke er tilstrækkelig varm, går
blæseren ikke straks på maksimal hastighed, for at
begrænse indtaget af luft, som ikke er varm nok,
i kabinen.
Når funktionen er i gang, kan alle de manuelle
indstillinger stadigvæk foretages.
For at deaktivere funktionen er det tilstrækkeligt at
dreje temperaturknappen modsat urets retning, og
derefter indstille den ønskede temperatur.
Funktionen LO (maks. afkøling):
Funktionen slås til ved at dreje temperaturknappen
modsat urets retning længere end den minimale værdi
(16 °C).
Denne funktion kan slås til, når man ønsker ar køle
kabinen ned og udnytte systemet fuldt ud. I denne
tilstand går systemet ud af automatisk regulering af
temperaturen og indstiller en blanding af maksimalt
afkølet luft og fastholder hastigheden og luftfordelingen.
Når funktionen er i gang, kan alle de manuelle
indstillinger stadigvæk foretages.
For at slå funktionen fra er det tilstrækkeligt at dreje
temperaturknappen i urets retning, og derefter indstille
den ønskede temperatur.
56
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
