FIAT DUCATO 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

F0N0238mfig. 32
PLASTIKBEKLÆDNINGER PÅ SÆDESOKLEN
fig. 32 (afhængigt af versioner/markeder)
Forreste beklædning A kan åbnes ved hjælp af
pågældende frakoblingshåndtag B på øverste del.
På denne måde bliver kurven under sædet tilgængelig (se
afsnittet „Kurv under sæde“).
For at lette åbningen af forreste beklædning og adgangen
til kurven, skal sædet flyttes så langt tilbage som muligt.
For at gøre det muligt at trække forreste beklædning ud,
skal den drejes så langt som muligt fremad og trækkes
ud fra tilkoblingerne, der findes på nederste del, og
trække den mod forreste del af bilen.
37
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0227mfig. 33
PANORAMA-VERSIONER
Indstilling af ryglænets hældning på
passagersæderne fig. 33
Drej grebet A.
Adgang til sæderne i anden række fig. 33
Adgangen til anden sæderække opnås ved hjælp af
håndgrebet B på ydersædet i højre side i første række
og lægge ryglænet ned ved at følge det med venstre
hånd.
Ved at flytte sædet tilbage til normal position, tilkobles
det igen på låseanordningen, uden at det er nødvendigt
at aktivere håndgrebet igen.
På det hele sæde i Panorama 2. række er ydersæderne
derimod faste.

F0N0229mfig. 35
Pakkeposition
Gå frem på følgende måde:
– fra positionen easy entry trækkes hovedstøtterne ud;
– løft grebet B-fig. 35 (der er anbragt under grebet
A-fig. 34) med højre hånd;
– drej ryglænet 5° mod bagerste område;
– nedfæld ryglænet med venstre hånd.
38
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0228mfig. 34

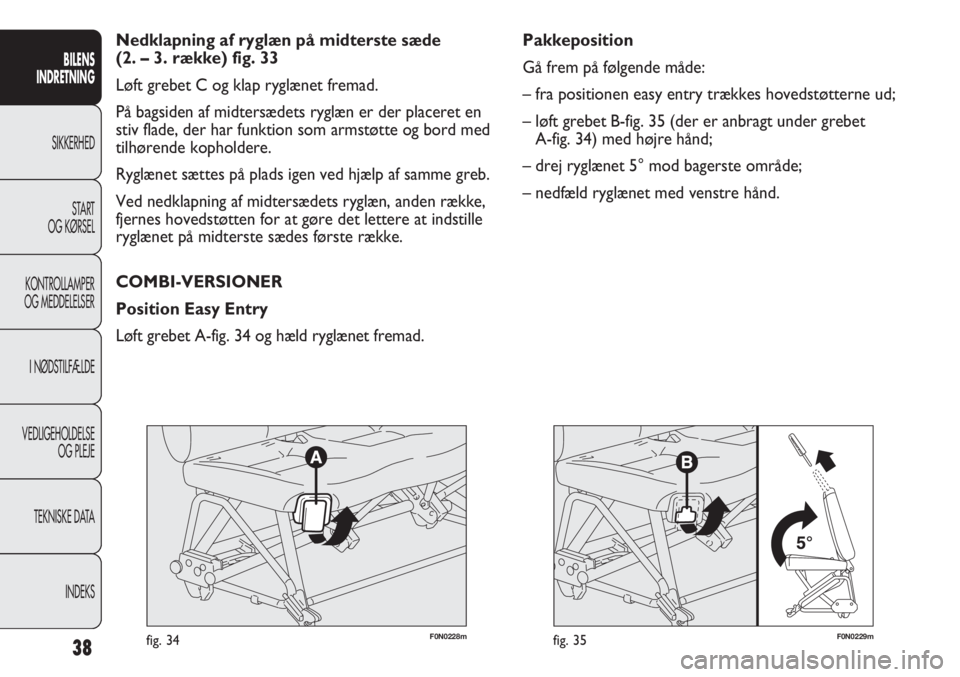

Nedklapning af ryglæn på midterste sæde
(2. – 3. række) fig. 33
Løft grebet C og klap ryglænet fremad.
På bagsiden af midtersædets ryglæn er der placeret en
stiv flade, der har funktion som armstøtte og bord med
tilhørende kopholdere.
Ryglænet sættes på plads igen ved hjælp af samme greb.
Ved nedklapning af midtersædets ryglæn, anden række,
fjernes hovedstøtten for at gøre det lettere at indstille
ryglænet på midterste sædes første række.
COMBI-VERSIONER
Position Easy Entry
Løft grebet A-fig. 34 og hæld ryglænet fremad.

F0N0230mfig. 3639
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Kør ikke med passagerer i 3. række med
bænken i 2. række nedfældet. Anbring
ikke nogen form for genstande på bænkens
ryglæn med 2. række nedfældet: I tilfælde af
kollision eller brat opbremsning kan de
udslynges mod bilens passagerer og forårsage
kraftige legemsbeskadigelser. For yderligere
oplysninger henvises til klæbemærket, der er
anbragt under bænken.
ADVARSEL

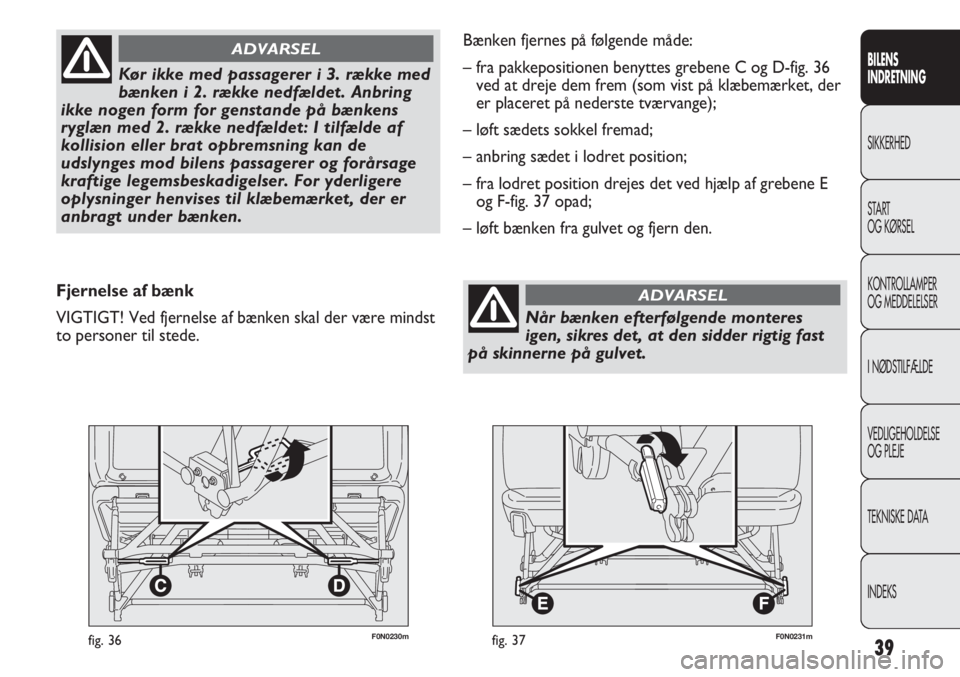

Fjernelse af bænk
VIGTIGT! Ved fjernelse af bænken skal der være mindst
to personer til stede.
F0N0231mfig. 37
Bænken fjernes på følgende måde:
– fra pakkepositionen benyttes grebene C og D-fig. 36
ved at dreje dem frem (som vist på klæbemærket, der
er placeret på nederste tværvange);
– løft sædets sokkel fremad;
– anbring sædet i lodret position;
– fra lodret position drejes det ved hjælp af grebene E
og F-fig. 37 opad;
– løft bænken fra gulvet og fjern den.
Når bænken efterfølgende monteres
igen, sikres det, at den sidder rigtig fast
på skinnerne på gulvet.
ADVARSEL

For at optimere hovedstøttens beskyttende virkning skal
man anbringe ryglænet i opret stilling og sidde med
hovedet så tæt på hovedstøtten som muligt.
40
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Hovedstøtterne skal indstilles, så de
støtter hovedet, ikke nakken. Kun på
den måde kan de udøve deres beskyttende
virkning.
ADVARSEL
F0N0020mfig. 38

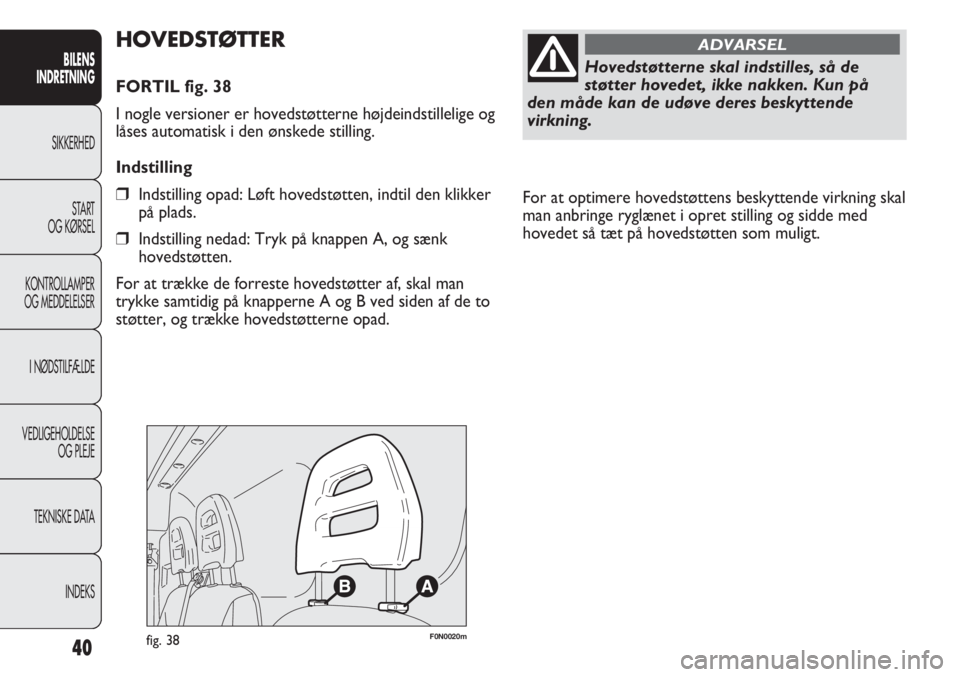

HOVEDSTØTTER
FORTIL fig. 38
I nogle versioner er hovedstøtterne højdeindstillelige og
låses automatisk i den ønskede stilling.
Indstilling
Indstilling opad: Løft hovedstøtten, indtil den klikker
på plads.
Indstilling nedad: Tryk på knappen A, og sænk
hovedstøtten.
For at trække de forreste hovedstøtter af, skal man
trykke samtidig på knapperne A og B ved siden af de to
støtter, og trække hovedstøtterne opad.

F0N0321mfig. 39

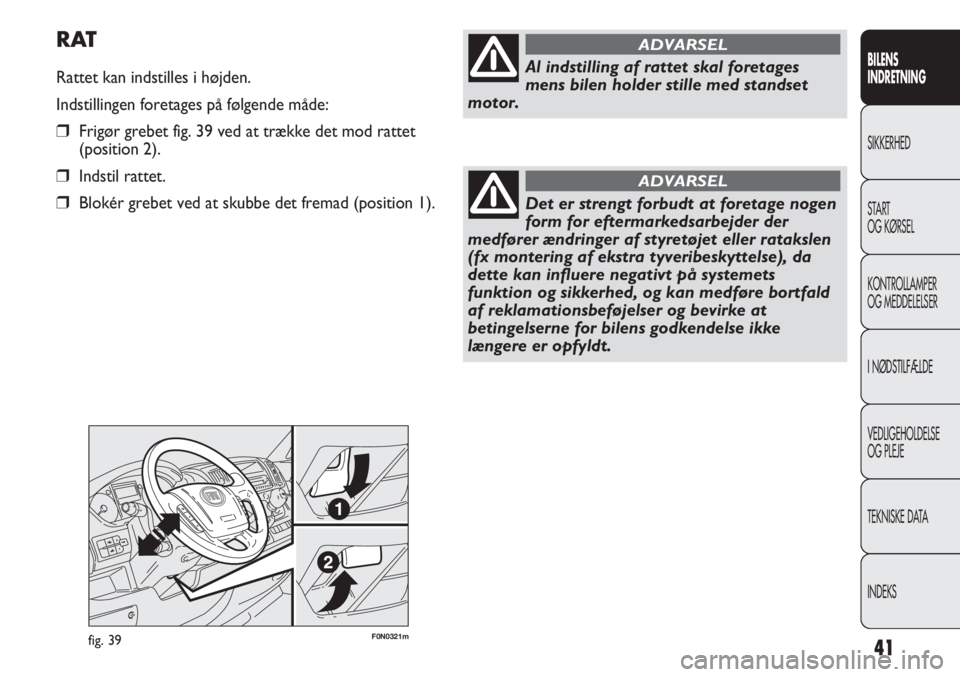

RAT
Rattet kan indstilles i højden.
Indstillingen foretages på følgende måde:
Frigør grebet fig. 39 ved at trække det mod rattet
(position 2).
Indstil rattet.
Blokér grebet ved at skubbe det fremad (position 1).
41
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Al indstilling af rattet skal foretages
mens bilen holder stille med standset
motor.
ADVARSEL
Det er strengt forbudt at foretage nogen
form for eftermarkedsarbejder der
medfører ændringer af styretøjet eller ratakslen
(fx montering af ekstra tyveribeskyttelse), da
dette kan influere negativt på systemets
funktion og sikkerhed, og kan medføre bortfald
af reklamationsbeføjelser og bevirke at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
ADVARSEL

42
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0022mfig. 40F0N0024mfig. 41
Spejle med elektrisk indstilling fig. 41
Den elektriske indstilling er kun mulig, når
tændingsnøglen er drejet til positionen MAR.

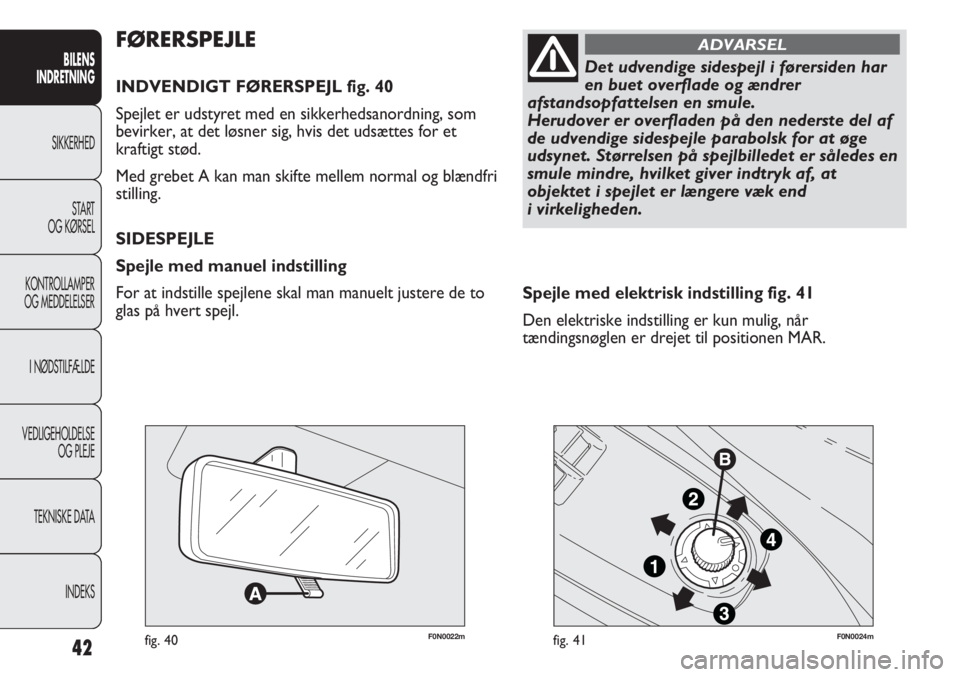

FØRERSPEJLE
INDVENDIGT FØRERSPEJL fig. 40
Spejlet er udstyret med en sikkerhedsanordning, som
bevirker, at det løsner sig, hvis det udsættes for et
kraftigt stød.
Med grebet A kan man skifte mellem normal og blændfri
stilling.
SIDESPEJLE
Spejle med manuel indstilling
For at indstille spejlene skal man manuelt justere de to
glas på hvert spejl.
Det udvendige sidespejl i førersiden har
en buet overflade og ændrer
afstandsopfattelsen en smule.
Herudover er overfladen på den nederste del af
de udvendige sidespejle parabolsk for at øge
udsynet. Størrelsen på spejlbilledet er således en
smule mindre, hvilket giver indtryk af, at
objektet i spejlet er længere væk end
i virkeligheden.
ADVARSEL

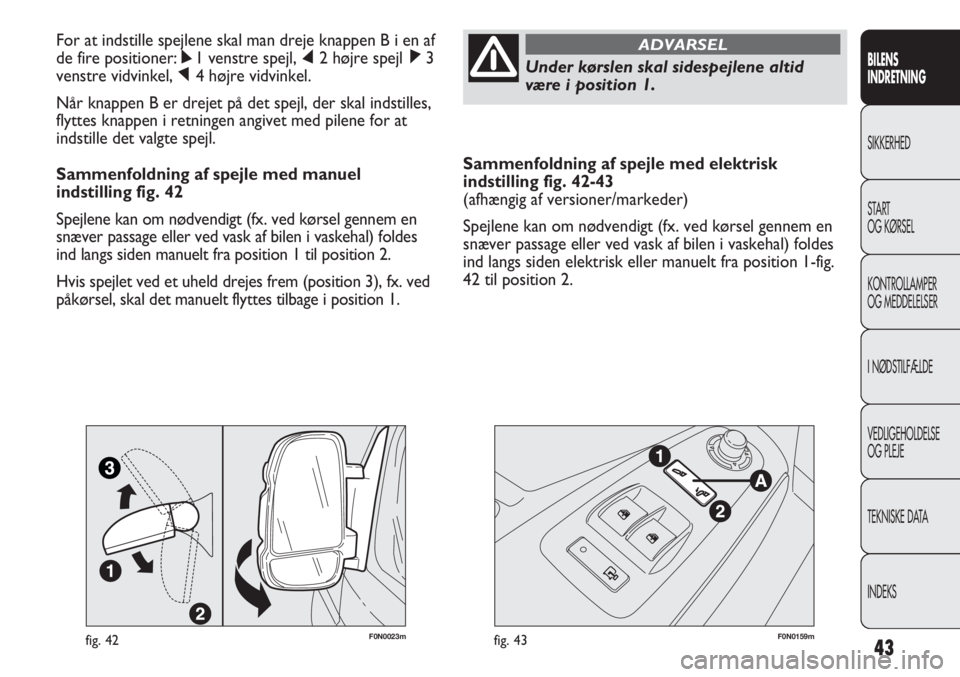

Sammenfoldning af spejle med elektrisk
indstilling fig. 42-43
(afhængig af versioner/markeder)
Spejlene kan om nødvendigt (fx. ved kørsel gennem en
snæver passage eller ved vask af bilen i vaskehal) foldes
ind langs siden elektrisk eller manuelt fra position 1-fig.
42 til position 2. For at indstille spejlene skal man dreje knappen B i en af
de fire positioner: ÿ1 venstre spejl, ⁄2 højre spejl ¤3
venstre vidvinkel, Ÿ4 højre vidvinkel.
Når knappen B er drejet på det spejl, der skal indstilles,
flyttes knappen i retningen angivet med pilene for at
indstille det valgte spejl.
Sammenfoldning af spejle med manuel
indstilling fig. 42
Spejlene kan om nødvendigt (fx. ved kørsel gennem en
snæver passage eller ved vask af bilen i vaskehal) foldes
ind langs siden manuelt fra position 1 til position 2.
Hvis spejlet ved et uheld drejes frem (position 3), fx. ved
påkørsel, skal det manuelt flyttes tilbage i position 1.
43
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Under kørslen skal sidespejlene altid
være i position 1.
ADVARSEL
F0N0023mfig. 42F0N0159mfig. 43

For at åbne spejlene ved hjælp af den elektriske
mekanisme skal man trykke på punktet 2 på
vippeknappen A-fig. 43, indtil der høres et „klik“, og
efterfølgende trykke på punktet 1 på samme knap.
VIGTIGT! Hvis spejlene ved et uheld er blevet foldet
sammen manuelt i position 3-fig. 42, placeres spejlet i en
mellemliggende position. I sådanne tilfælde skal man
manuelt dreje spejlet i position 1 og trykke på punktet 2
på vippeknappen A-fig. 43 for at flytte spejlet i position
2, indtil der høres et „klik“, og efterfølgende trykke på
punktet 1 på samme knap for at flytte det i position 1.
Afdugning/afrimning
(afhængig af versioner/markeder)
Spejlene er udstyret med varmetråde, der aktiveres, når
man tænder for elbagruden (ved tryk på knappen
().
VIGTIGT! Funktionen er tidsindstillet og deaktiveres
automatisk efter nogle minutter. Elektrisk sammenfoldning

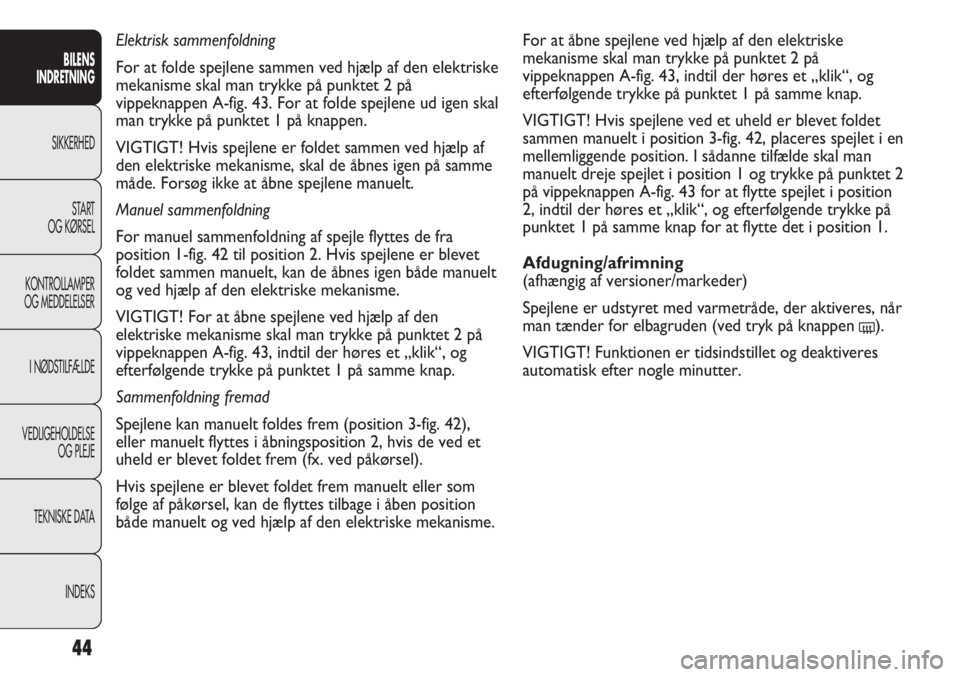

For at folde spejlene sammen ved hjælp af den elektriske
mekanisme skal man trykke på punktet 2 på
vippeknappen A-fig. 43. For at folde spejlene ud igen skal
man trykke på punktet 1 på knappen.
VIGTIGT! Hvis spejlene er foldet sammen ved hjælp af
den elektriske mekanisme, skal de åbnes igen på samme
måde. Forsøg ikke at åbne spejlene manuelt.
Manuel sammenfoldning
For manuel sammenfoldning af spejle flyttes de fra
position 1-fig. 42 til position 2. Hvis spejlene er blevet
foldet sammen manuelt, kan de åbnes igen både manuelt
og ved hjælp af den elektriske mekanisme.
VIGTIGT! For at åbne spejlene ved hjælp af den
elektriske mekanisme skal man trykke på punktet 2 på
vippeknappen A-fig. 43, indtil der høres et „klik“, og
efterfølgende trykke på punktet 1 på samme knap.
Sammenfoldning fremad
Spejlene kan manuelt foldes frem (position 3-fig. 42),
eller manuelt flyttes i åbningsposition 2, hvis de ved et
uheld er blevet foldet frem (fx. ved påkørsel).
Hvis spejlene er blevet foldet frem manuelt eller som
følge af påkørsel, kan de flyttes tilbage i åben position
både manuelt og ved hjælp af den elektriske mekanisme.
44
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

45
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
fig. 44
F0N0322m

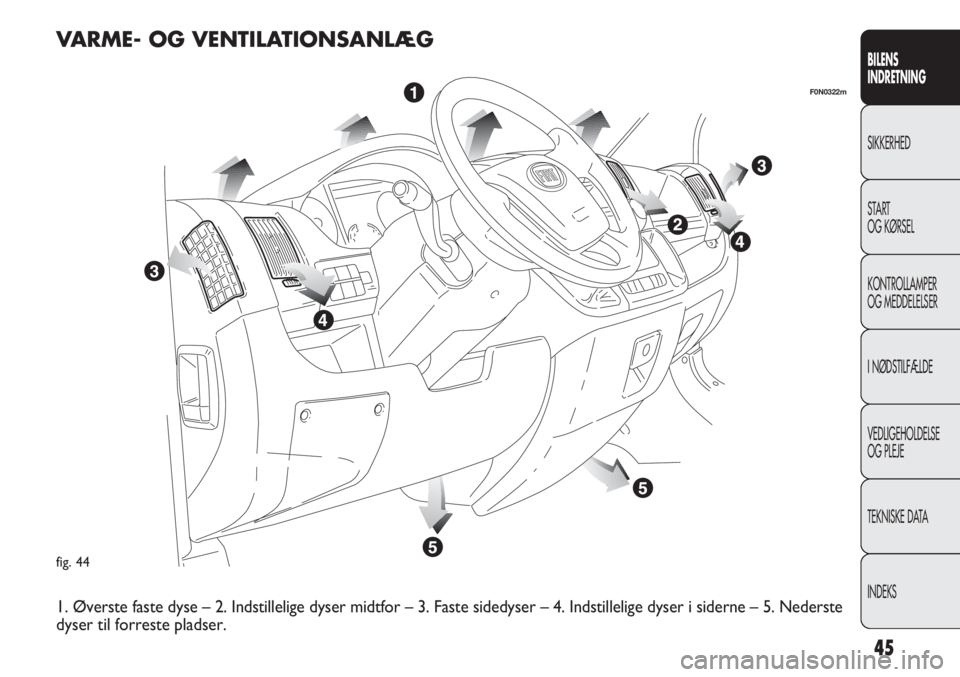

VARME- OG VENTILATIONSANLÆG
1. Øverste faste dyse – 2. Indstillelige dyser midtfor – 3. Faste sidedyser – 4. Indstillelige dyser i siderne – 5. Nederste
dyser til forreste pladser.

F0N0026mfig. 45
F0N0027mfig. 46F0N0514mfig. 47
D Indstillelige dyser midtfor.
E Knap til regulering af luftmængde.
Dyserne A og C kan ikke indstilles.
BETJENINGSKNAPPER fig. 47
Drejekontakt A til regulering af lufttemperatur
(blanding af varm og kold luft)
Rødt område = varm luft
Blåt område = kold luft
Knap B til aktivering/regulering af blæser
p0 = slukket blæser
1-2-3 = blæserhastighed
4

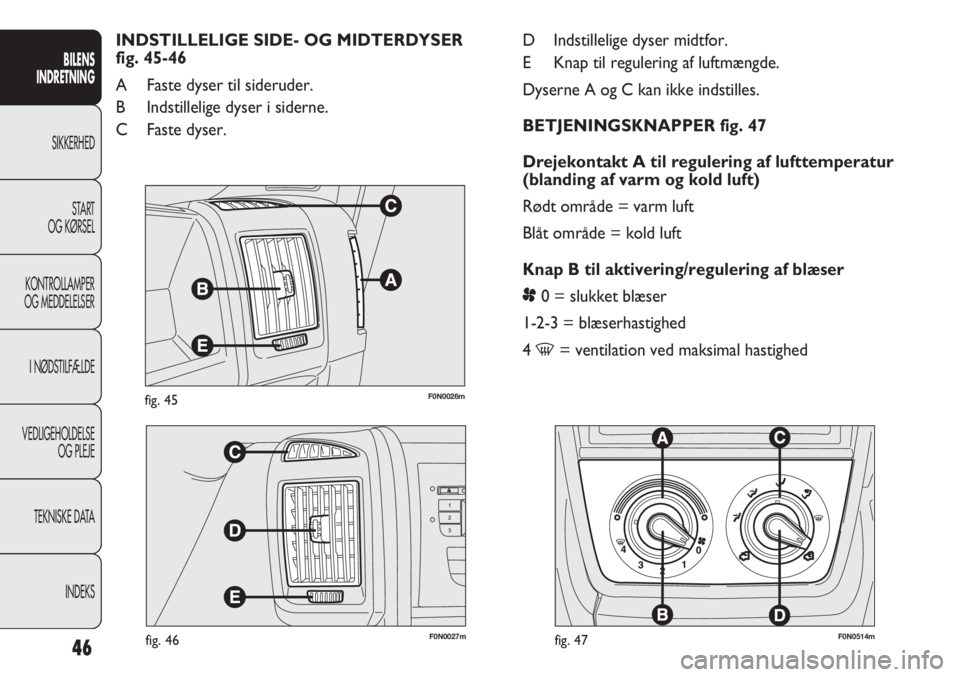

-= ventilation ved maksimal hastighed INDSTILLELIGE SIDE- OG MIDTERDYSER
fig. 45-46
A Faste dyser til sideruder.
B Indstillelige dyser i siderne.
C Faste dyser.
