FIAT DUCATO 2011 Návod k použití a údržbě (in Czech)

187
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

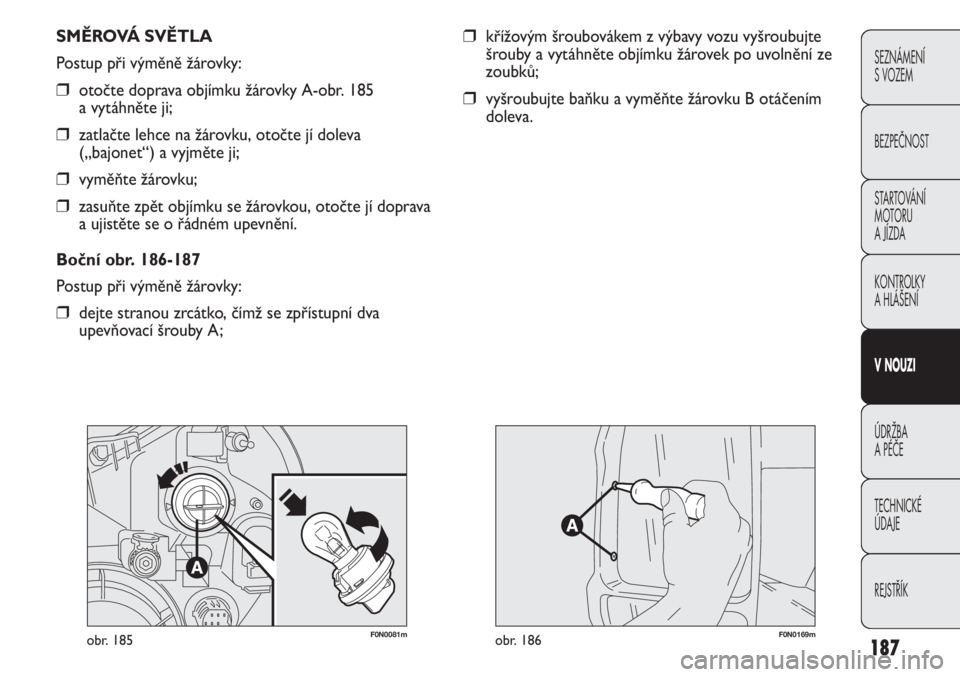

F0N0081mobr. 185F0N0169mobr. 186
SMĚROVÁ SVĚTLA
Postup při výměně žárovky:
❒otočte doprava objímku žárovky A-obr. 185
a vytáhněte ji;
❒zatlačte lehce na žárovku, otočte jí doleva
(„bajonet“) a vyjměte ji;
❒vyměňte žárovku;
❒zasuňte zpět objímku se žárovkou, otočte jí doprava
a ujistěte se o řádném upevnění.
Boční obr. 186-187
Postup při výměně žárovky:
❒dejte stranou zrcátko, čímž se zpřístupní dva
upevňovací šrouby A;
❒křížovým šroubovákem z výbavy vozu vyšroubujte
šrouby a vytáhněte objímku žárovek po uvolnění ze
zoubků;
❒vyšroubujte baňku a vyměňte žárovku B otáčením
doleva.

188
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0170mobr. 187F0N0339mobr. 188

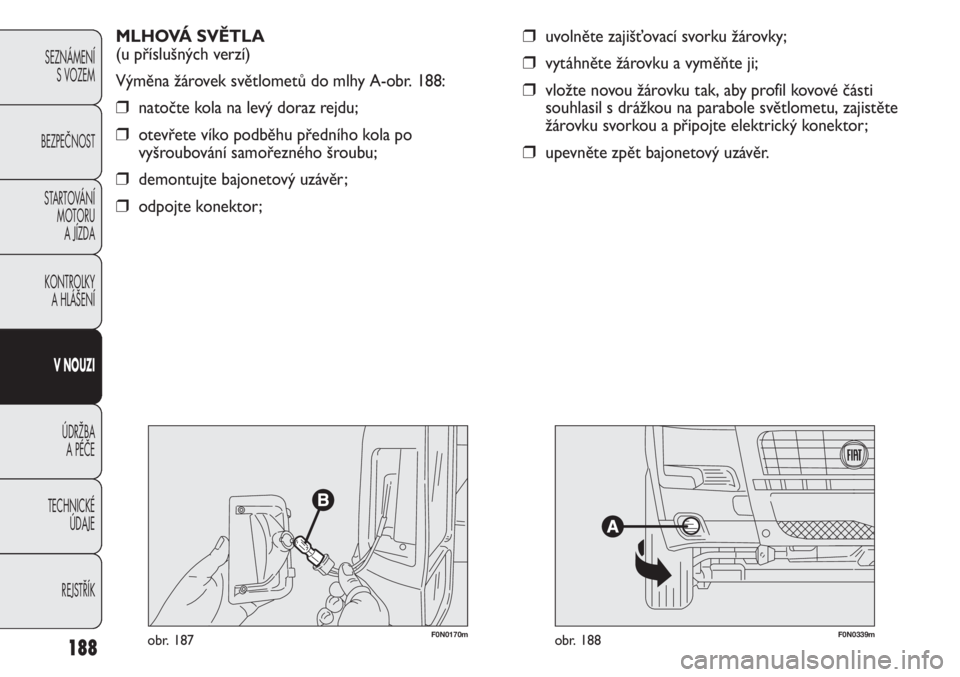

MLHOVÁ SVĚTLA
(u příslušných verzí)
Výměna žárovek světlometů do mlhy A-obr. 188:
❒natočte kola na levý doraz rejdu;
❒otevřete víko podběhu předního kola po
vyšroubování samořezného šroubu;
❒demontujte bajonetový uzávěr;
❒odpojte konektor;
❒uvolněte zajišťovací svorku žárovky;
❒vytáhněte žárovku a vyměňte ji;
❒vložte novou žárovku tak, aby profil kovové části
souhlasil s drážkou na parabole světlometu, zajistěte
žárovku svorkou a připojte elektrický konektor;
❒upevněte zpět bajonetový uzávěr.

189
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

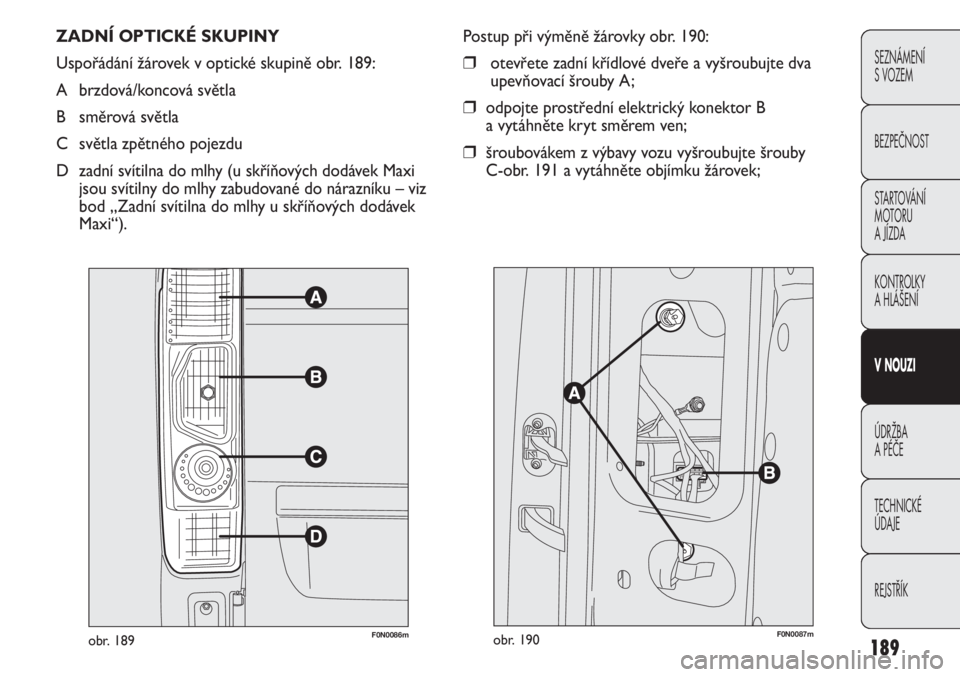

ZADNÍ OPTICKÉ SKUPINY
Uspořádání žárovek v optické skupině obr. 189:
A brzdová/koncová světla
B směrová světla
C světla zpětného pojezdu
D zadní svítilna do mlhy (u skříňových dodávek Maxi
jsou svítilny do mlhy zabudované do nárazníku – viz
bod „Zadní svítilna do mlhy u skříňových dodávek
Maxi“).
F0N0086mobr. 189
Postup při výměně žárovky obr. 190:
❒otevřete zadní křídlové dveře a vyšroubujte dva
upevňovací šrouby A;
❒odpojte prostřední elektrický konektor B
a vytáhněte kryt směrem ven;
❒šroubovákem z výbavy vozu vyšroubujte šrouby
C-obr. 191 a vytáhněte objímku žárovek;
F0N0087mobr. 190

190
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

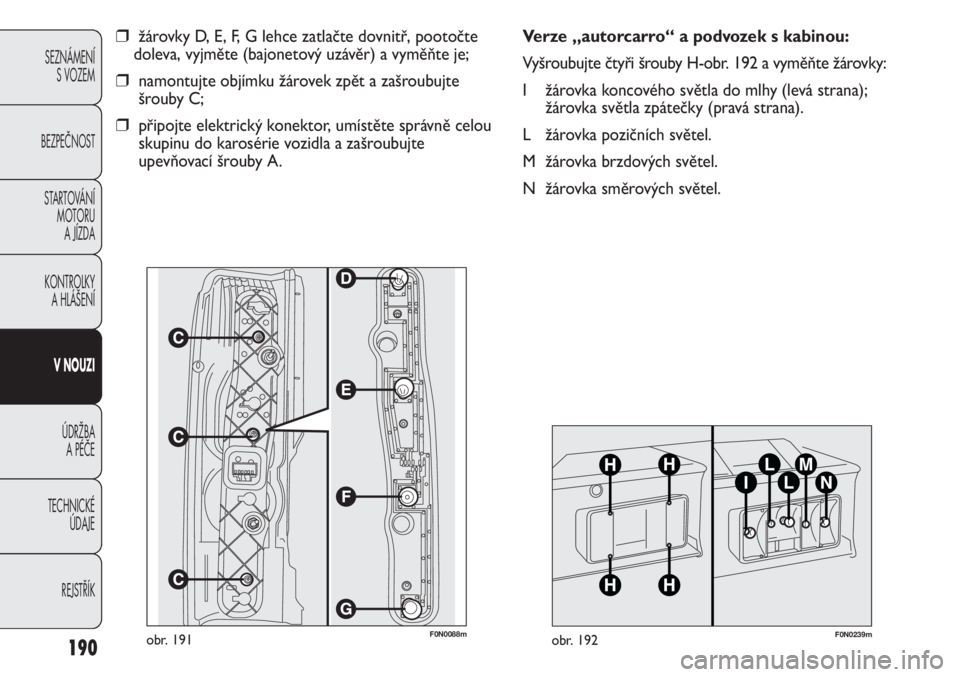

F0N0088mobr. 191
❒žárovky D, E, F, G lehce zatlačte dovnitř, pootočte
doleva, vyjměte (bajonetový uzávěr) a vyměňte je;
❒namontujte objímku žárovek zpět a zašroubujte
šrouby C;
❒připojte elektrický konektor, umístěte správně celou
skupinu do karosérie vozidla a zašroubujte
upevňovací šrouby A.
F0N0239mobr. 192
Verze „autorcarro“ a podvozek s kabinou:
Vyšroubujte čtyři šrouby H-obr. 192 a vyměňte žárovky:
I žárovka koncového světla do mlhy (levá strana);
žárovka světla zpátečky (pravá strana).
L žárovka pozičních světel.
M žárovka brzdových světel.
N žárovka směrových světel.

191
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0241mobr. 193

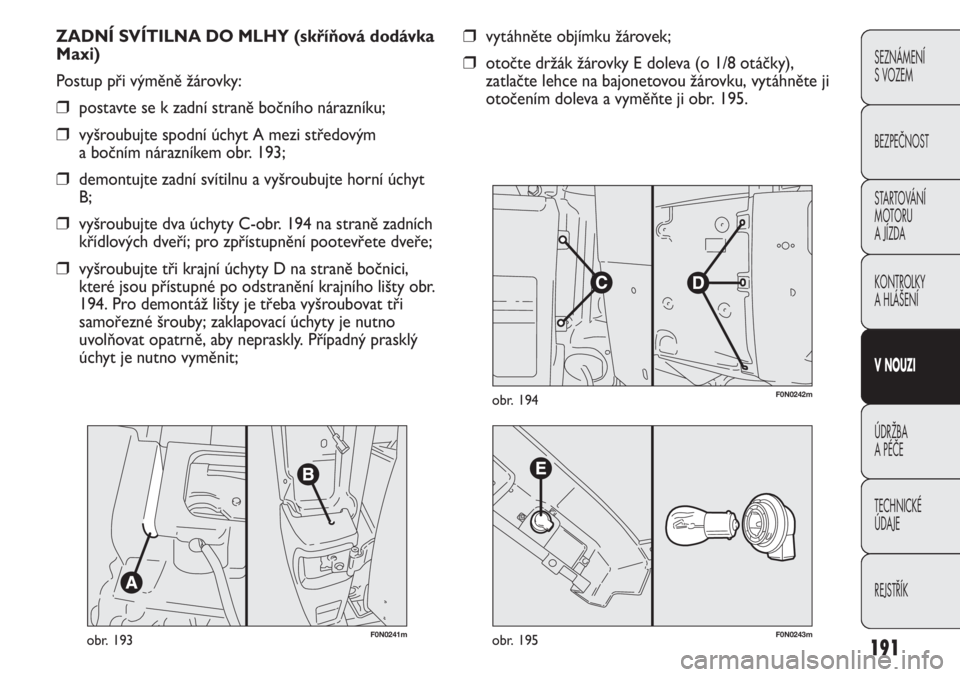

ZADNÍ SVÍTILNA DO MLHY (skříňová dodávka
Maxi)
Postup při výměně žárovky:
❒postavte se k zadní straně bočního nárazníku;
❒vyšroubujte spodní úchyt A mezi středovým
a bočním nárazníkem obr. 193;
❒demontujte zadní svítilnu a vyšroubujte horní úchyt
B;
❒vyšroubujte dva úchyty C-obr. 194 na straně zadních
křídlových dveří; pro zpřístupnění pootevřete dveře;
❒vyšroubujte tři krajní úchyty D na straně bočnici,
které jsou přístupné po odstranění krajního lišty obr.
194. Pro demontáž lišty je třeba vyšroubovat tři
samořezné šrouby; zaklapovací úchyty je nutno
uvolňovat opatrně, aby nepraskly. Případný prasklý
úchyt je nutno vyměnit;
F0N0242mobr. 194
F0N0243mobr. 195
❒vytáhněte objímku žárovek;
❒otočte držák žárovky E doleva (o 1/8 otáčky),
zatlačte lehce na bajonetovou žárovku, vytáhněte ji
otočením doleva a vyměňte ji obr. 195.

192
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

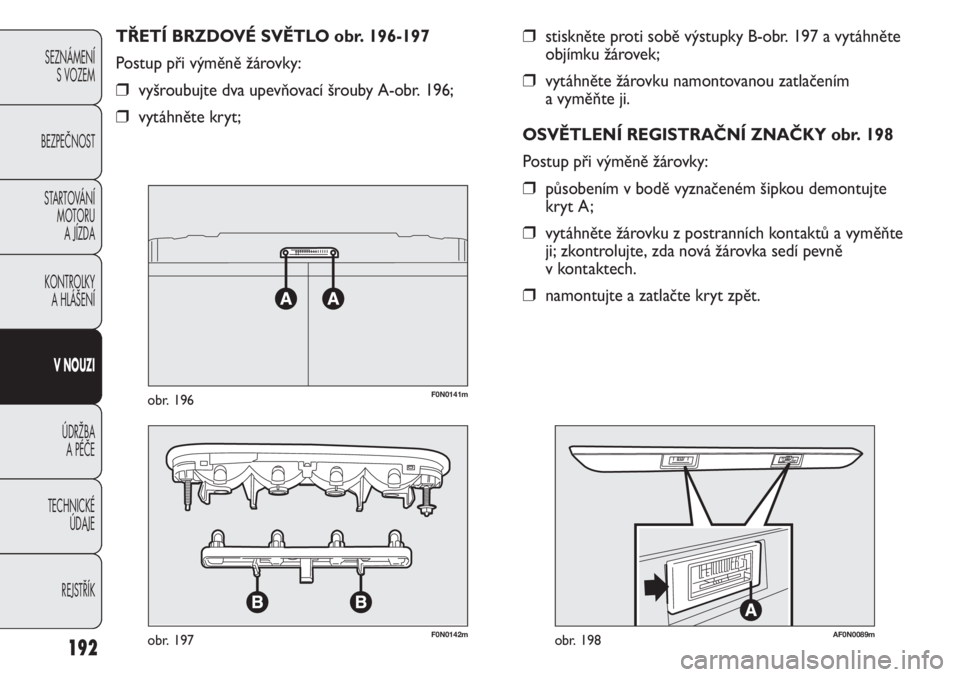

❒stiskněte proti sobě výstupky B-obr. 197 a vytáhněte
objímku žárovek;
❒vytáhněte žárovku namontovanou zatlačením
a vyměňte ji.
OSVĚTLENÍ REGISTRAČNÍ ZNAČKY obr. 198
Postup při výměně žárovky:
❒působením v bodě vyznačeném šipkou demontujte
kryt A;
❒vytáhněte žárovku z postranních kontaktů a vyměňte
ji; zkontrolujte, zda nová žárovka sedí pevně
v kontaktech.
❒namontujte a zatlačte kryt zpět. TŘETÍ BRZDOVÉ SVĚTLO obr. 196-197
Postup při výměně žárovky:
❒vyšroubujte dva upevňovací šrouby A-obr. 196;
❒vytáhněte kryt;
F0N0141mobr. 196
F0N0142mobr. 197AF0N0089mobr. 198

193
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0244mobr. 199

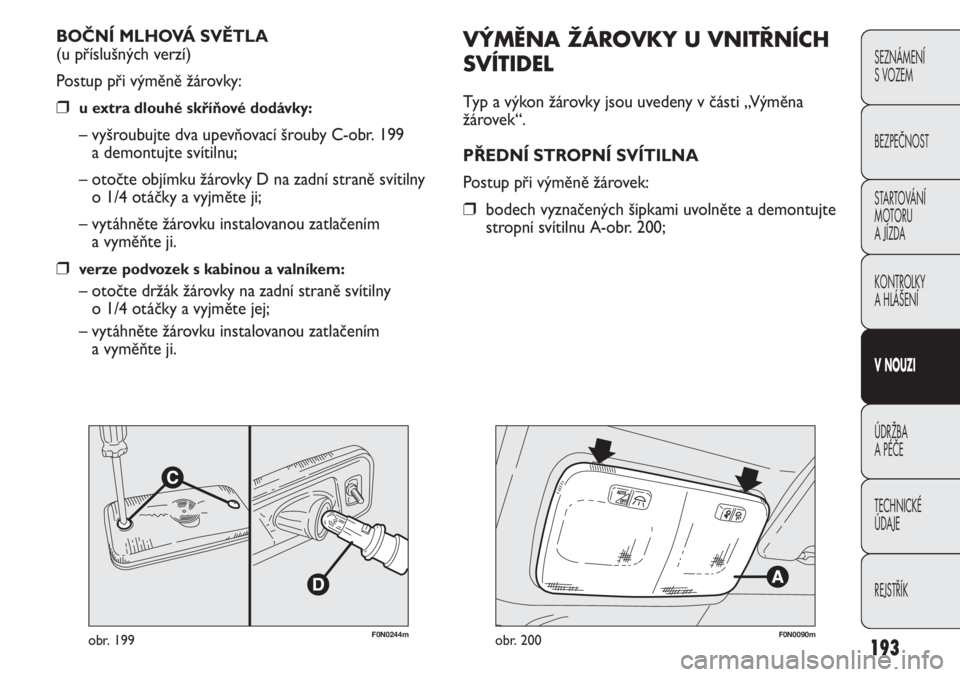

VÝMĚNA ŽÁROVKY U VNITŘNÍCH
SVÍTIDEL
Typ a výkon žárovky jsou uvedeny v části „Výměna
žárovek“.
PŘEDNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovek:
❒bodech vyznačených šipkami uvolněte a demontujte
stropní svítilnu A-obr. 200; BOČNÍ MLHOVÁ SVĚTLA
(u příslušných verzí)
Postup při výměně žárovky:
❒u extra dlouhé skříňové dodávky:
– vyšroubujte dva upevňovací šrouby C-obr. 199
a demontujte svítilnu;
– otočte objímku žárovky D na zadní straně svítilny
o 1/4 otáčky a vyjměte ji;
– vytáhněte žárovku instalovanou zatlačením
a vyměňte ji.
❒verze podvozek s kabinou a valníkem:
– otočte držák žárovky na zadní straně svítilny
o 1/4 otáčky a vyjměte jej;
– vytáhněte žárovku instalovanou zatlačením
a vyměňte ji.
F0N0090mobr. 200

194
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

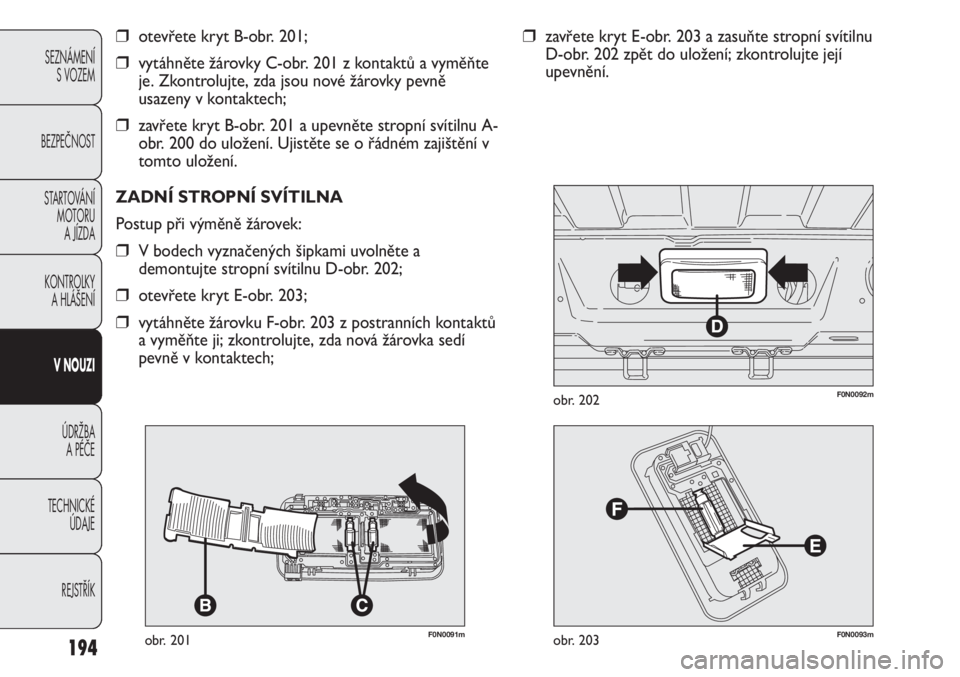

F0N0091mobr. 201
❒otevřete kryt B-obr. 201;
❒vytáhněte žárovky C-obr. 201 z kontaktů a vyměňte
je. Zkontrolujte, zda jsou nové žárovky pevně
usazeny v kontaktech;
❒zavřete kryt B-obr. 201 a upevněte stropní svítilnu A-
obr. 200 do uložení. Ujistěte se o řádném zajištění v
tomto uložení.
ZADNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovek:
❒V bodech vyznačených šipkami uvolněte a
demontujte stropní svítilnu D-obr. 202;
❒otevřete kryt E-obr. 203;
❒vytáhněte žárovku F-obr. 203 z postranních kontaktů
a vyměňte ji; zkontrolujte, zda nová žárovka sedí
pevně v kontaktech;
F0N0093mobr. 203
F0N0092mobr. 202
❒zavřete kryt E-obr. 203 a zasuňte stropní svítilnu
D-obr. 202 zpět do uložení; zkontrolujte její
upevnění.

195
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0094mobr. 204

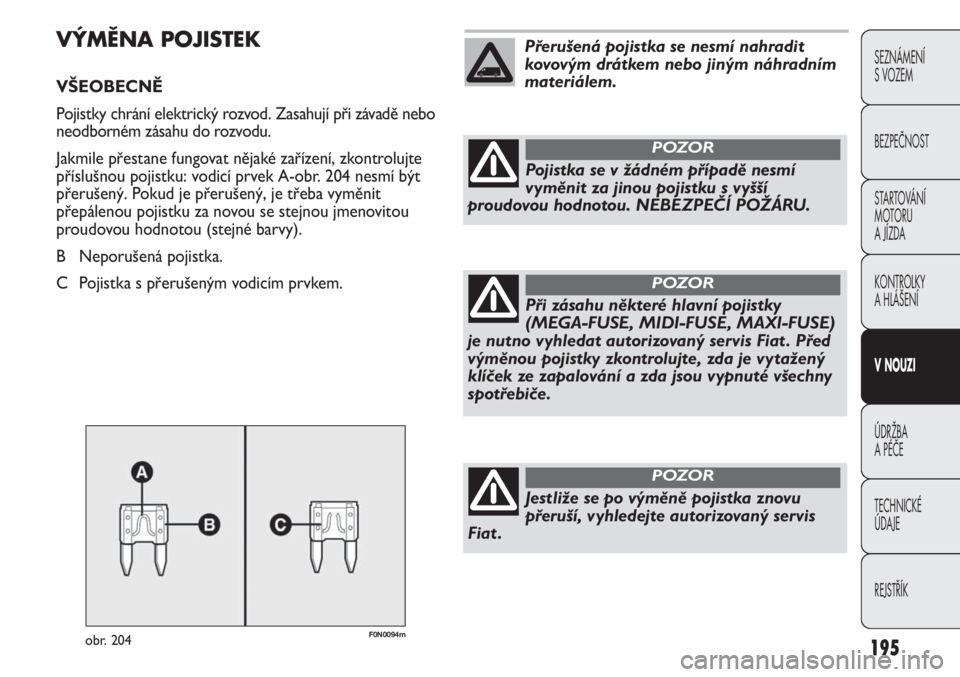

VÝMĚNA POJISTEK
VŠEOBECNĚ
Pojistky chrání elektrický rozvod. Zasahují při závadě nebo
neodborném zásahu do rozvodu.
Jakmile přestane fungovat nějaké zařízení, zkontrolujte
příslušnou pojistku: vodicí prvek A-obr. 204 nesmí být
přerušený. Pokud je přerušený, je třeba vyměnit
přepálenou pojistku za novou se stejnou jmenovitou
proudovou hodnotou (stejné barvy).
B Neporušená pojistka.
C Pojistka s přerušeným vodicím prvkem.
Přerušená pojistka se nesmí nahradit
kovovým drátkem nebo jiným náhradním
materiálem.
Pojistka se v žádném případě nesmí
vyměnit za jinou pojistku s vyšší
proudovou hodnotou. NEBEZPEČÍ POŽÁRU.
POZOR
Při zásahu některé hlavní pojistky
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE)
je nutno vyhledat autorizovaný servis Fiat . Před
výměnou pojistky zkontrolujte, zda je vytažený
klíček ze zapalování a zda jsou vypnuté všechny
spotřebiče.
POZOR
Jestliže se po výměně pojistka znovu
přeruší, vyhledejte autorizovaný servis
Fiat .
POZOR

196
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

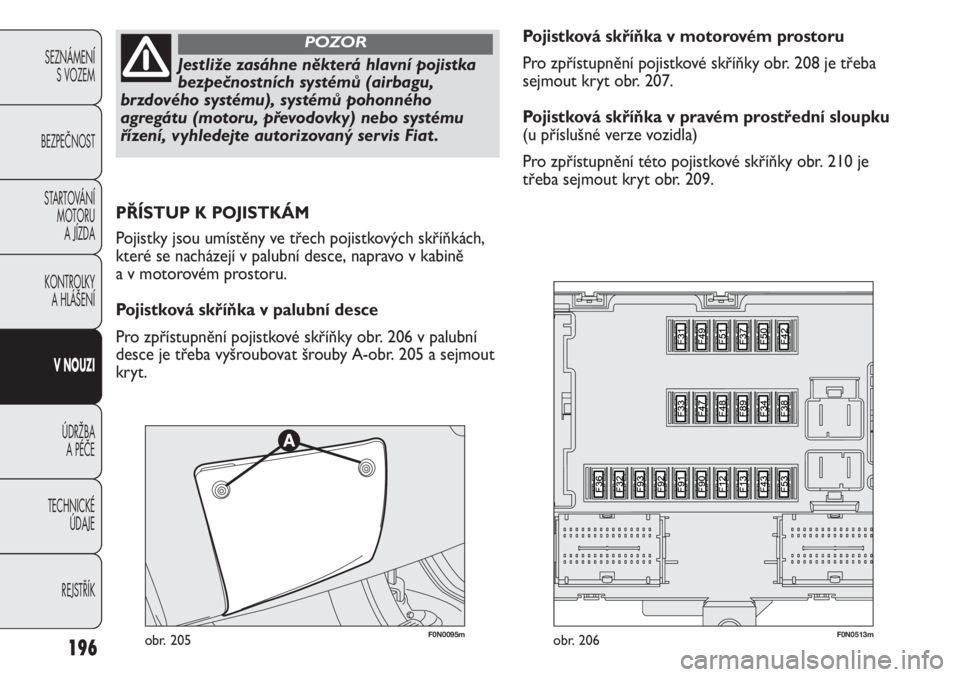

Jestliže zasáhne některá hlavní pojistka
bezpečnostních systémů (airbagu,
brzdového systému), systémů pohonného
agregátu (motoru, převodovky) nebo systému
řízení, vyhledejte autorizovaný servis Fiat .
POZOR
F0N0095mobr. 205F0N0513mobr. 206
Pojistková skříňka v motorovém prostoru
Pro zpřístupnění pojistkové skříňky obr. 208 je třeba
sejmout kryt obr. 207.
Pojistková skříňka v pravém prostřední sloupku
(u příslušné verze vozidla)
Pro zpřístupnění této pojistkové skříňky obr. 210 je
třeba sejmout kryt obr. 209.
PŘÍSTUP K POJISTKÁM
Pojistky jsou umístěny ve třech pojistkových skříňkách,
které se nacházejí v palubní desce, napravo v kabině
a v motorovém prostoru.
Pojistková skříňka v palubní desce
Pro zpřístupnění pojistkové skříňky obr. 206 v palubní
desce je třeba vyšroubovat šrouby A-obr. 205 a sejmout
kryt.
