FIAT DUCATO 2011 Návod k použití a údržbě (in Czech)

207
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●
●
●● ● ● ●
●●
●● ● ● ●

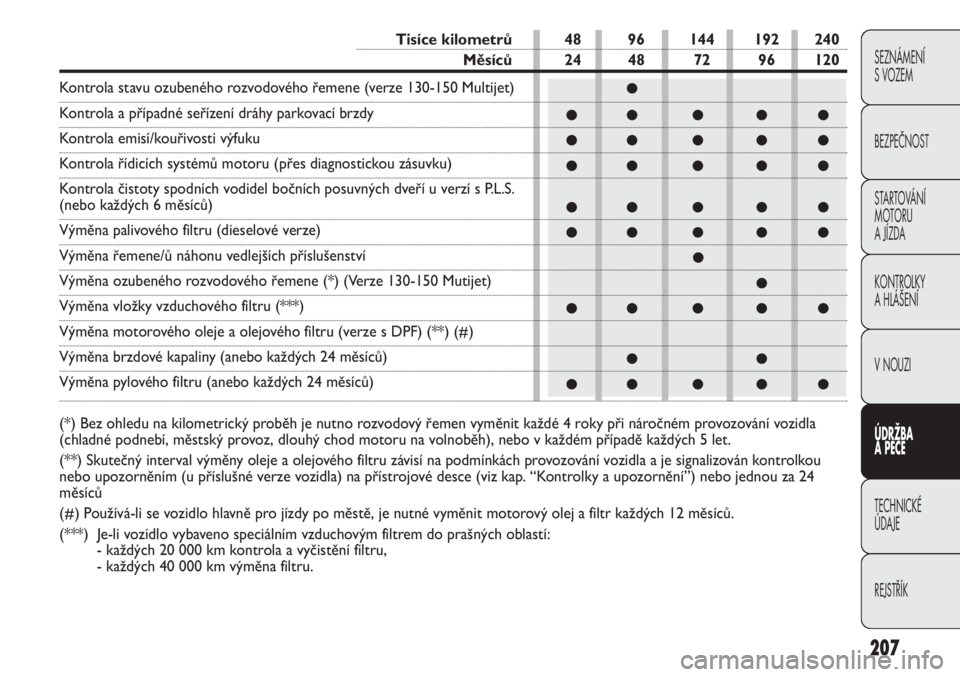

Tisíce kilometrů48 96 144 192 240
Měsíců24 48 72 96 120
Kontrola stavu ozubeného rozvodového řemene (verze 130-150 Multijet)
Kontrola a případné seřízení dráhy parkovací brzdy
Kontrola emisí/kouřivosti výfuku
Kontrola řídicích systémů motoru (přes diagnostickou zásuvku)
Kontrola čistoty spodních vodidel bočních posuvných dveří u verzí s P.L.S.
(nebo každých 6 měsíců)
Výměna palivového filtru (dieselové verze)
Výměna řemene/ů náhonu vedlejších příslušenství
Výměna ozubeného rozvodového řemene (*) (Verze 130-150 Mutijet)
Výměna vložky vzduchového filtru (***)
Výměna motorového oleje a olejového filtru (verze s DPF) (**) (#)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (anebo každých 24 měsíců)
(*) Bez ohledu na kilometrický proběh je nutno rozvodový řemen vyměnit každé 4 roky při náročném provozování vozidla
(chladné podnebí, městský provoz, dlouhý chod motoru na volnoběh), nebo v každém případě každých 5 let.
(**) Skutečný interval výměny oleje a olejového filtru závisí na podmínkách provozování vozidla a je signalizován kontrolkou
nebo upozorněním (u příslušné verze vozidla) na přístrojové desce (viz kap. “Kontrolky a upozornění”) nebo jednou za 24
měsíců
(#) Používá-li se vozidlo hlavně pro jízdy po městě, je nutné vyměnit motorový olej a filtr každých 12 měsíců.
(***) Je-li vozidlo vybaveno speciálním vzduchovým filtrem do prašných oblastí:
- každých 20 000 km kontrola a vyčistění filtru,
- každých 40 000 km výměna filtru.

208
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
POUŽÍVÁNÍ VOZIDLA
V NÁROČNÝCH PODMÍNKÁCH
Pokud je vůz převážně používán za následujících
náročných podmínek:
❒tahání nákladního nebo obytného přívěsu;
❒jízda po prašných vozovkách;
❒opakovaná jízda na krátké vzdálenosti (do 7 – 8 km)
a při venkovní teplotě pod nulou;
❒jízda s motorem, který často běží naprázdno, nebo
při jízdách na dlouhé vzdálenosti nízkou rychlostí či
po dlouhé odstávce vozidla;
je nutno provádět následující kontroly v kratších
intervalech, než je uvedeno v plánu údržby:
❒kontrola stavu a opotřebení obložení předních
kotoučových brzd;
❒kontrola čistoty zámků víka motorového
a zavazadlového prostoru, vyčištění a promazání
pákoví;
❒vizuální kontrola stavu: motoru, převodovky,
převodných ústrojí, pevných úseků a ohebných úseků
potrubí (výfuku – přívodu paliva – brzd), pryžových
prvků (kryty – manžety – objímky – atd.)
❒kontrola nabití baterie a hladiny elektrolytu;
❒vizuální kontrola stavu rozvodových řemenů vedlejších
agregátů;
❒kontrola a případná výměna motorového oleje a
olejového filtru.
PRAVIDELNÉ KONTROLY
Před dalekou cestou zkontrolujte a případně doplňte:
❒hladinu chladicí kapaliny motoru;
❒hladinu brzdové kapaliny;
❒hladinu kapaliny v ostřikovači skel;
❒tlak a stav pneumatik;
❒fungování osvětlovací soustavy (světlometů, ukazatelů
směru, výstražných světel, atd.);
❒fungování stírací/ostřikovací soustavy a umístění/
opotřebení stěrek stíračů čelního/zadního okna.
Aby bylo vozidlo v trvale v dobrém stavu z hlediska
provozuschopnosti a údržby, doporučujeme provádět
výše uvedené úkony velmi pravidelně (pokud možno
každých 1000 km a každých 3000 km, co se týče
kontroly a případného doplnění hladiny motorového
oleje).

209
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

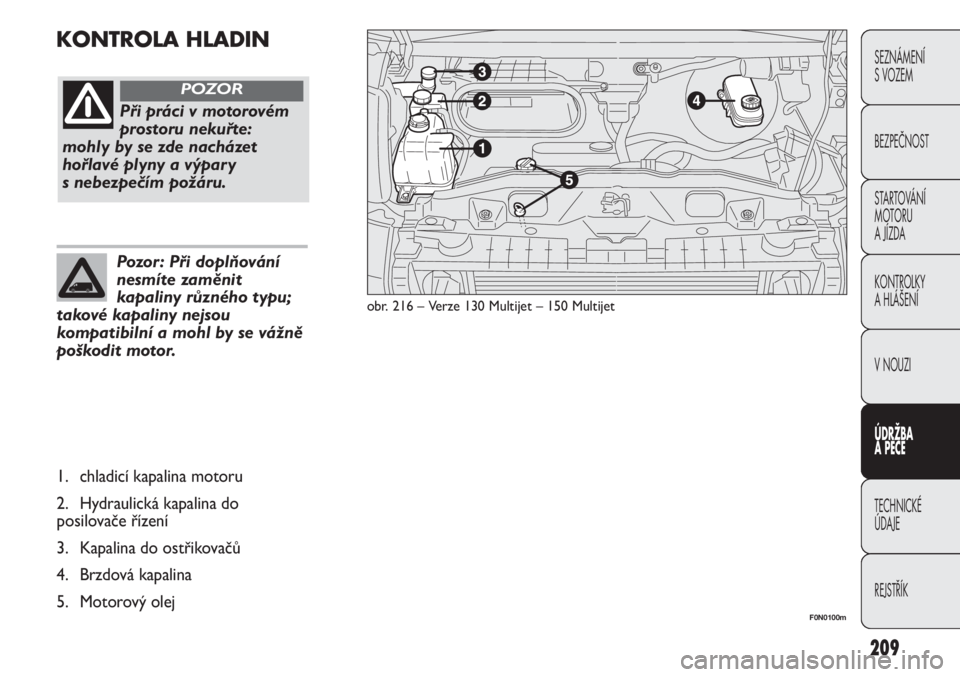

KONTROLA HLADIN
obr. 216 – Verze 130 Multijet – 150 Multijet
Při práci v motorovém
prostoru nekuřte:
mohly by se zde nacházet
hořlavé plyny a výpary
s nebezpečím požáru.
POZOR
Pozor: Při doplňování
nesmíte zaměnit
kapaliny různého typu;
takové kapaliny nejsou
kompatibilní a mohl by se vážně
poškodit motor.
1. chladicí kapalina motoru
2. Hydraulická kapalina do
posilovače řízení
3. Kapalina do ostřikovačů
4. Brzdová kapalina
5. Motorový olej
F0N0100m

210
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

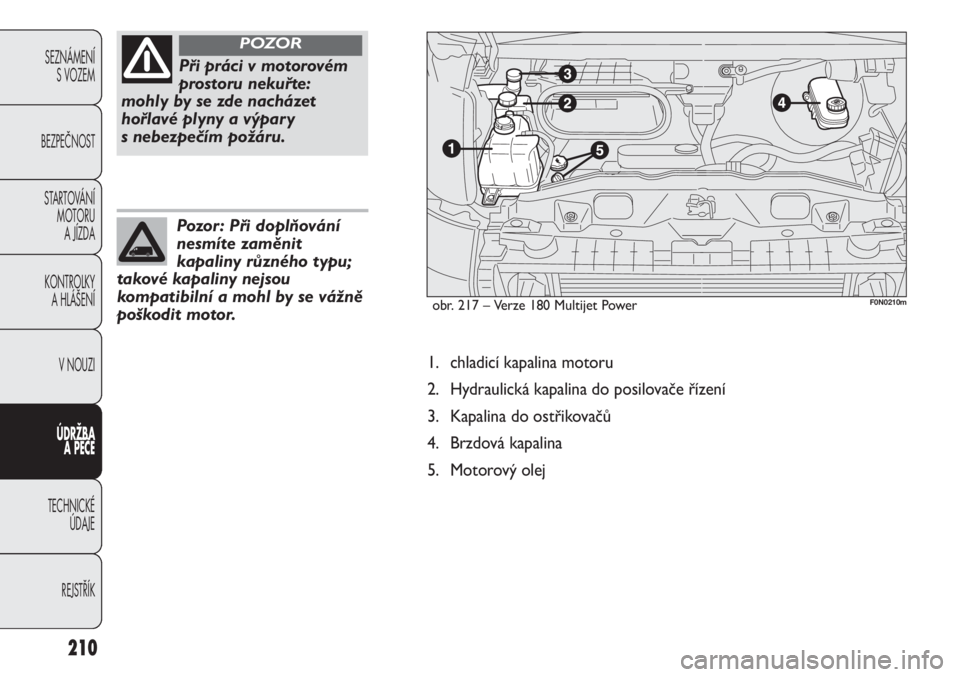

Pozor: Při doplňování
nesmíte zaměnit
kapaliny různého typu;
takové kapaliny nejsou
kompatibilní a mohl by se vážně
poškodit motor.
1. chladicí kapalina motoru
2. Hydraulická kapalina do posilovače řízení
3. Kapalina do ostřikovačů
4. Brzdová kapalina
5. Motorový olej
obr. 217 – Verze 180 Multijet Power
Při práci v motorovém
prostoru nekuřte:
mohly by se zde nacházet
hořlavé plyny a výpary
s nebezpečím požáru.
POZOR
F0N0210m

211
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

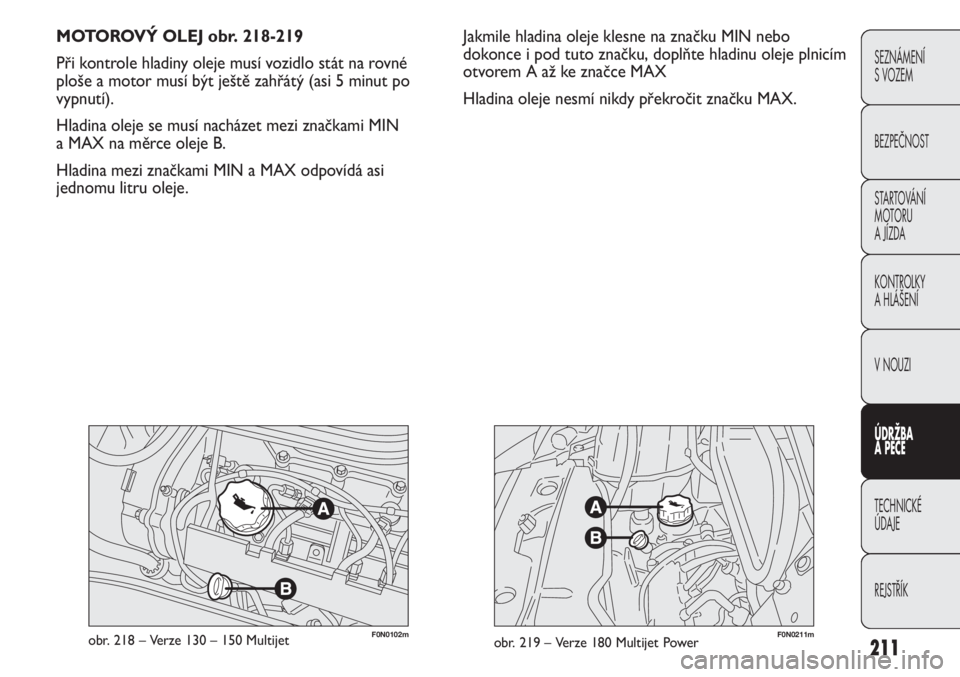

F0N0211mobr. 219 – Verze 180 Multijet PowerF0N0102mobr. 218 – Verze 130 – 150 Multijet
Jakmile hladina oleje klesne na značku MIN nebo
dokonce i pod tuto značku, doplňte hladinu oleje plnicím
otvorem A až ke značce MAX
Hladina oleje nesmí nikdy překročit značku MAX. MOTOROVÝ OLEJ obr. 218-219
Při kontrole hladiny oleje musí vozidlo stát na rovné
ploše a motor musí být ještě zahřátý (asi 5 minut po
vypnutí).
Hladina oleje se musí nacházet mezi značkami MIN
a MAX na měrce oleje B.
Hladina mezi značkami MIN a MAX odpovídá asi
jednomu litru oleje.

212
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

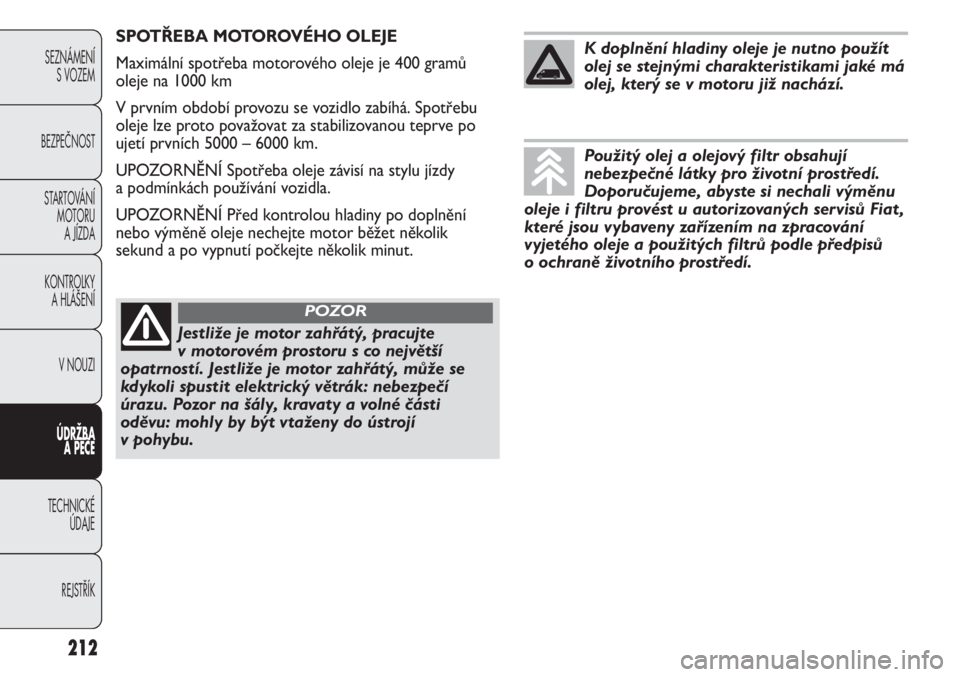

SPOTŘEBA MOTOROVÉHO OLEJE
Maximální spotřeba motorového oleje je 400 gramů
oleje na 1000 km
V prvním období provozu se vozidlo zabíhá. Spotřebu
oleje lze proto považovat za stabilizovanou teprve po
ujetí prvních 5000 – 6000 km.
UPOZORNĚNÍ Spotřeba oleje závisí na stylu jízdy
a podmínkách používání vozidla.
UPOZORNĚNÍ Před kontrolou hladiny po doplnění
nebo výměně oleje nechejte motor běžet několik
sekund a po vypnutí počkejte několik minut.
Jestliže je motor zahřátý, pracujte
v motorovém prostoru s co největší
opatrností. Jestliže je motor zahřátý, může se
kdykoli spustit elektrický větrák: nebezpečí
úrazu. Pozor na šály, kravaty a volné části
oděvu: mohly by být vtaženy do ústrojí
v pohybu.
POZOR
K doplnění hladiny oleje je nutno použít
olej se stejnými charakteristikami jaké má
olej, který se v motoru již nachází.
Použitý olej a olejový filtr obsahují
nebezpečné látky pro životní prostředí.
Doporučujeme, abyste si nechali výměnu
oleje i filtru provést u autorizovaných servisů Fiat ,
které jsou vybaveny zařízením na zpracování
vyjetého oleje a použitých filtrů podle předpisů
o ochraně životního prostředí.

213
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0103mobr. 220

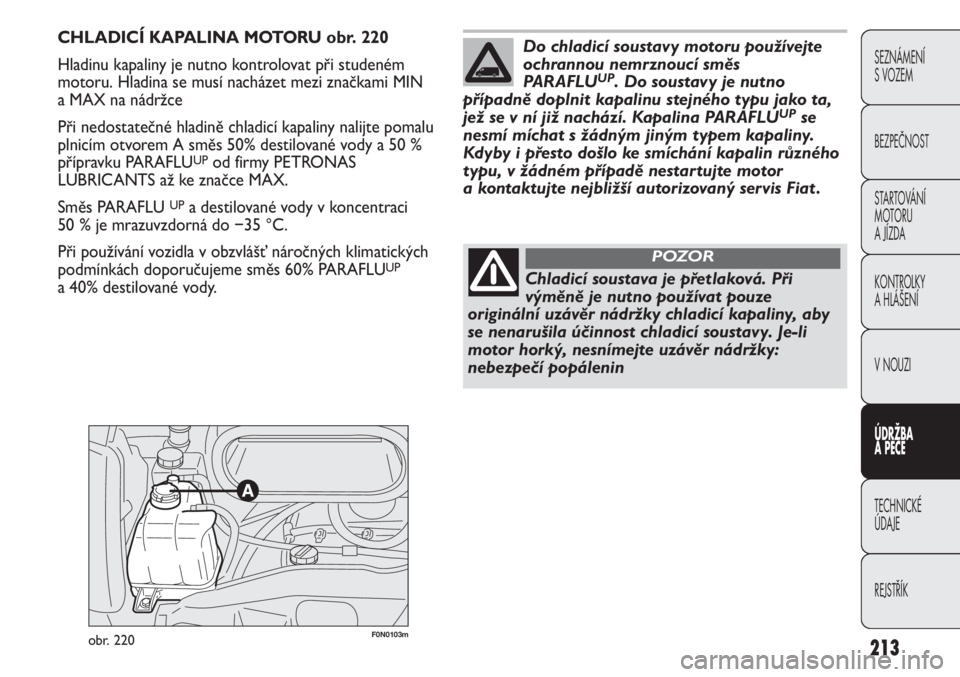

CHLADICÍ KAPALINA MOTORU obr. 220
Hladinu kapaliny je nutno kontrolovat při studeném
motoru. Hladina se musí nacházet mezi značkami MIN
a MAX na nádržce
Při nedostatečné hladině chladicí kapaliny nalijte pomalu
plnicím otvorem A směs 50% destilované vody a 50 %
přípravku PARAFLU
UPod firmy PETRONAS
LUBRICANTS až ke značce MAX.
Směs PARAFLU
UPa destilované vody v koncentraci
50 % je mrazuvzdorná do −35 °C.
Při používání vozidla v obzvlášť náročných klimatických
podmínkách doporučujeme směs 60% PARAFLU
UP
a 40% destilované vody.
Do chladicí soustavy motoru používejte
ochrannou nemrznoucí směs
PARAFLU
UP. Do soustavy je nutno
případně doplnit kapalinu stejného typu jako ta,
jež se v ní již nachází. Kapalina PARAFLU
UPse
nesmí míchat s žádným jiným typem kapaliny.
Kdyby i přesto došlo ke smíchání kapalin různého
typu, v žádném případě nestartujte motor
a kontaktujte nejbližší autorizovaný servis Fiat .
Chladicí soustava je přetlaková. Při
výměně je nutno používat pouze
originální uzávěr nádržky chladicí kapaliny, aby
se nenarušila účinnost chladicí soustavy. Je-li
motor horký, nesnímejte uzávěr nádržky:
nebezpečí popálenin
POZOR

214
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0105mobr. 221

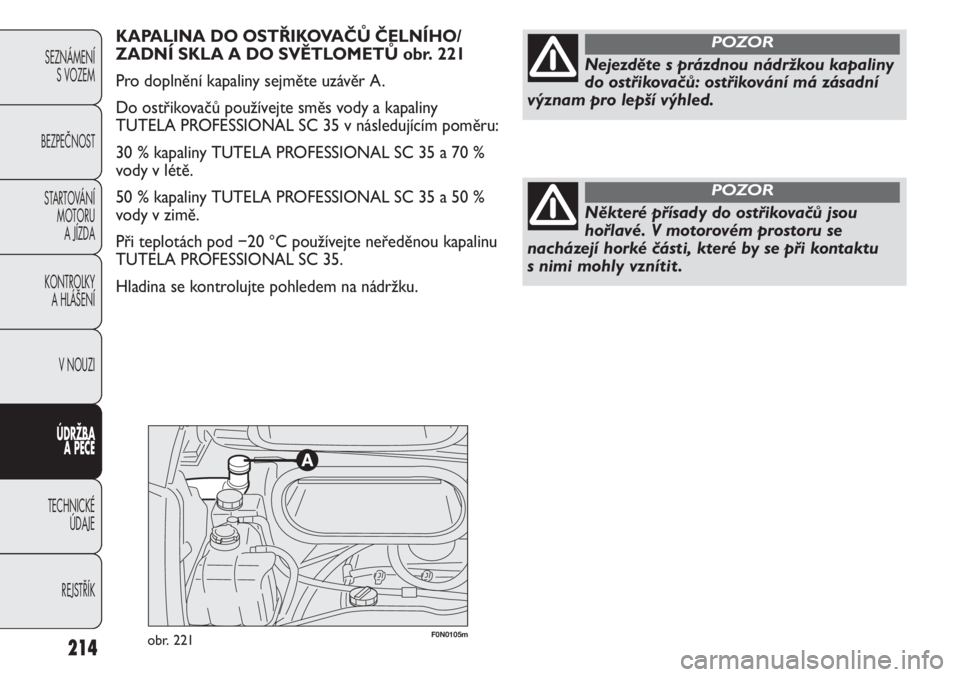

KAPALINA DO OSTŘIKOVAČŮ ČELNÍHO/
ZADNÍ SKLA A DO SVĚTLOMETŮ obr. 221
Pro doplnění kapaliny sejměte uzávěr A.
Do ostřikovačů používejte směs vody a kapaliny
TUTELA PROFESSIONAL SC 35 v následujícím poměru:
30 % kapaliny TUTELA PROFESSIONAL SC 35 a 70 %
vody v létě.
50 % kapaliny TUTELA PROFESSIONAL SC 35 a 50 %
vody v zimě.
Při teplotách pod −20 °C používejte neředěnou kapalinu
TUTELA PROFESSIONAL SC 35.
Hladina se kontrolujte pohledem na nádržku.
Nejezděte s prázdnou nádržkou kapaliny
do ostřikovačů: ostřikování má zásadní
význam pro lepší výhled.
POZOR
Některé přísady do ostřikovačů jsou
hořlavé. V motorovém prostoru se
nacházejí horké části, které by se při kontaktu
s nimi mohly vznítit .
POZOR

215
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0107mobr. 222
UPOZORNĚNÍ Brzdová kapalina nasává vlhkost. Jestliže
vozidlo používáte převážně v oblastech s vysokou
vlhkostí vzduchu, je nutno brzdovou kapalinu měnit

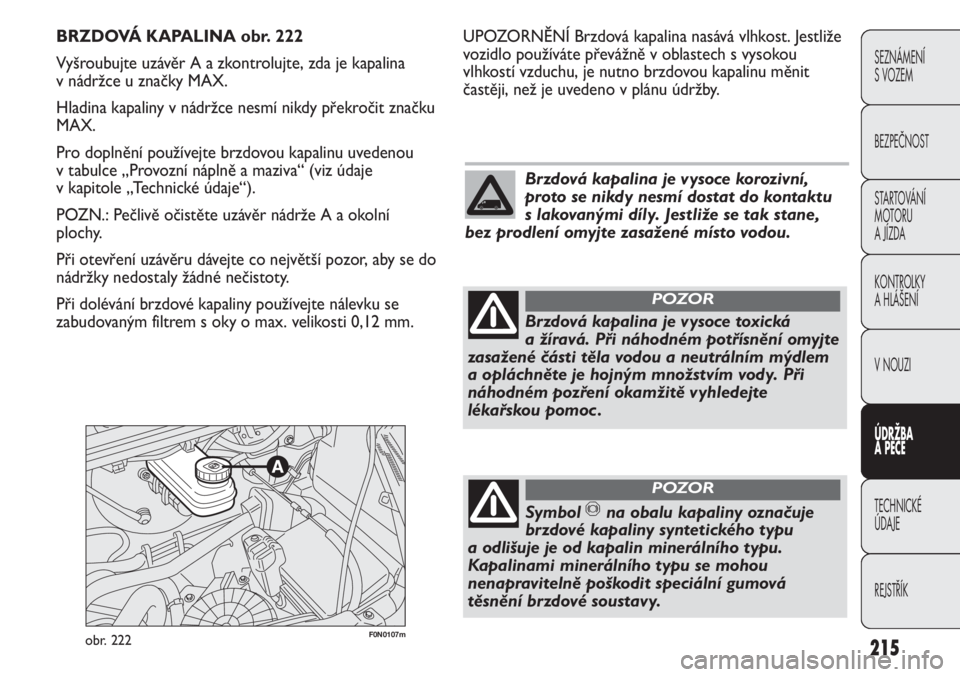

častěji, než je uvedeno v plánu údržby. BRZDOVÁ KAPALINA obr. 222
Vyšroubujte uzávěr A a zkontrolujte, zda je kapalina
v nádržce u značky MAX.
Hladina kapaliny v nádržce nesmí nikdy překročit značku
MAX.
Pro doplnění používejte brzdovou kapalinu uvedenou
v tabulce „Provozní náplně a maziva“ (viz údaje
v kapitole „Technické údaje“).
POZN.: Pečlivě očistěte uzávěr nádrže A a okolní
plochy.
Při otevření uzávěru dávejte co největší pozor, aby se do
nádržky nedostaly žádné nečistoty.
Při dolévání brzdové kapaliny používejte nálevku se
zabudovaným filtrem s oky o max. velikosti 0,12 mm.
Brzdová kapalina je vysoce korozivní,
proto se nikdy nesmí dostat do kontaktu
s lakovanými díly. Jestliže se tak stane,
bez prodlení omyjte zasažené místo vodou.
Brzdová kapalina je vysoce toxická
a žíravá. Při náhodném potřísnění omyjte
zasažené části těla vodou a neutrálním mýdlem
a opláchněte je hojným množstvím vody. Při
náhodném pozření okamžitě vyhledejte
lékařskou pomoc .
POZOR
Symbol π
na obalu kapaliny označuje
brzdové kapaliny syntetického typu
a odlišuje je od kapalin minerálního typu.
Kapalinami minerálního typu se mohou
nenapravitelně poškodit speciální gumová
těsnění brzdové soustavy.
POZOR

216
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0109mobr. 223
KAPALINA DO POSILOVÉHO ŘÍZENÍ obr. 223
Zkontrolujte, zda hladina kapaliny v nádrži dosahuje na
maximum. Při kontrole musí stát vozidlo na rovné ploše
s vypnutým studeným motorem. Zkontrolujte, zda se
hladina kapaliny nachází u značky MAX na měrce, která
je upevněna u uzávěru nádrže (při kontrole za studena
použijte hladinu vyznačenou na straně 20 °C měrky).
Jestliže je hladina v nádrži pod předepsanou hodnotou,
doplňte ji. Pro doplnění následujícím postupem použijte
výhradně produkty uvedené v tabulce „Kapaliny
a maziva“ v kapitole „Technické charakteristiky“:
❒Nastartuje motor a počkejte, až se hladina kapaliny
v nádrži usadí.
❒S motorem v chodu otočte několikrát volantem na
koncovou polohu doprava a doleva.
Spotřeba kapaliny do posilového řízení je
velmi malá. Jestliže by za krátkou dobu po
doplnění bylo nutno hladinu znovu
doplnit , nechejte zkontrolovat soustavu u
autorizovaného servisu Fiat na případné
netěsnosti.
S motorem v chodu nenaléhejte na
koncovou polohu posilového řízení déle
než 8 sekund, řízení pak začne hlučet
a mohlo by se poškodit .
❒Doplňte hladinu kapaliny na značku MAX.
Zašroubujte zpět uzávěr.
Kapalina do posilového řízení se nesmí
dostat do kontaktu s horkými díly
v motoru: je hořlavá.
POZOR
