217
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0253mobr. 224F0N0254mobr. 225
Jakmile snímač dosáhne přednastavenou hodnotu,
přestaví se ukazatel B-obr. 225 na červenou polohu i při
vypnutém motoru. Pro obnovu signalizačního zařízení
vyčistěte/vyměňte vložku, jako u normální výbavy,
a zresetujte ukazatel stiskem tlačítka C-obr. 225.
UPOZORNĚNÍ Filtr čistěte proudem vzduchu,
nepoužívejte vodu nebo kapalná čistidla.
Jedná se o speciální filtr pro provedení určená do oblastí
s vysokou prašností, proto se doporučuje nechat si filtr
vyměnit u autorizovaného servisu Fiat.
PYLOVÝ FILTR
Pylový filtr je třeba si nechat vyměnit u autorizovaného

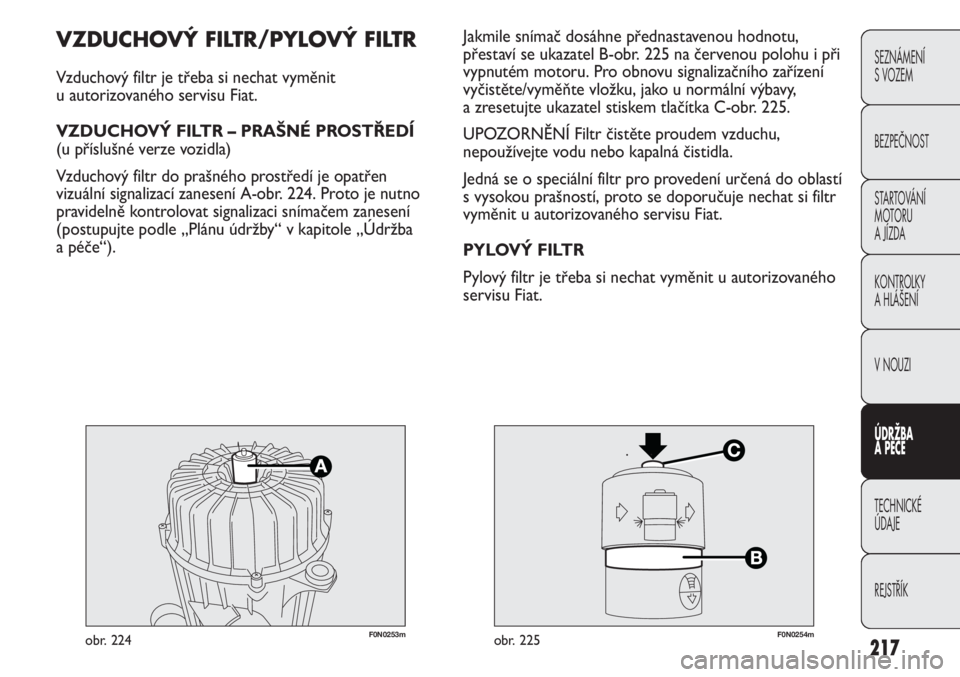

servisu Fiat.VZDUCHOVÝ FILTR/PYLOVÝ FILTR
Vzduchový filtr je třeba si nechat vyměnit
u autorizovaného servisu Fiat.
VZDUCHOVÝ FILTR – PRAŠNÉ PROSTŘEDÍ
(u příslušné verze vozidla)
Vzduchový filtr do prašného prostředí je opatřen
vizuální signalizací zanesení A-obr. 224. Proto je nutno
pravidelně kontrolovat signalizaci snímačem zanesení
(postupujte podle „Plánu údržby“ v kapitole „Údržba
a péče“).

218
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

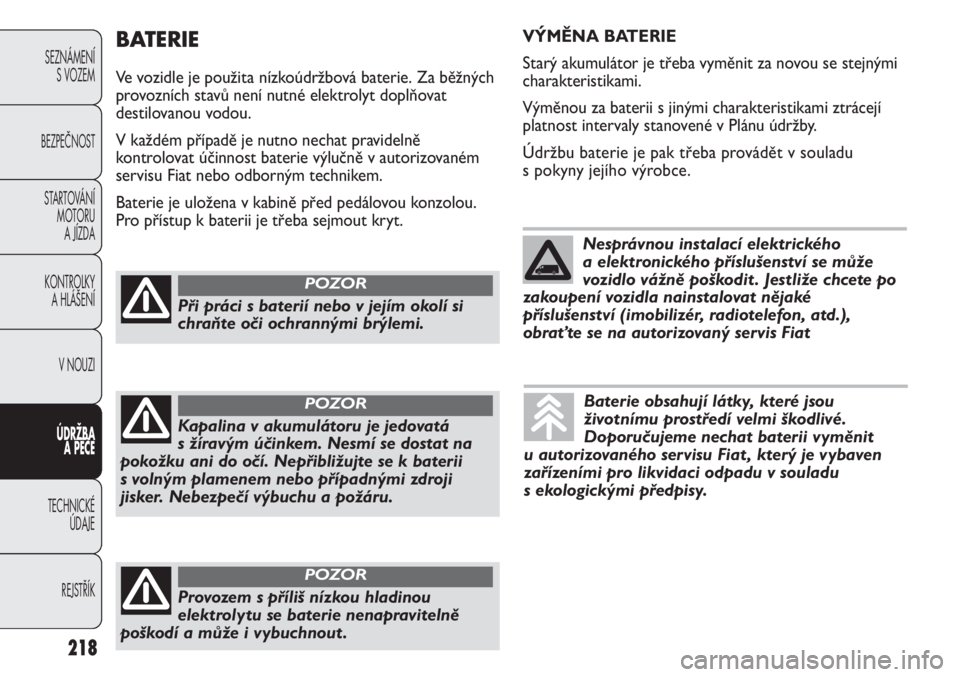

BATERIE
Ve vozidle je použita nízkoúdržbová baterie. Za běžných
provozních stavů není nutné elektrolyt doplňovat
destilovanou vodou.
V každém případě je nutno nechat pravidelně
kontrolovat účinnost baterie výlučně v autorizovaném
servisu Fiat nebo odborným technikem.
Baterie je uložena v kabině před pedálovou konzolou.
Pro přístup k baterii je třeba sejmout kryt.
Při práci s baterií nebo v jejím okolí si
chraňte oči ochrannými brýlemi.
POZOR
Kapalina v akumulátoru je jedovatá
s žíravým účinkem. Nesmí se dostat na
pokožku ani do očí. Nepřibližujte se k baterii
s volným plamenem nebo případnými zdroji
jisker. Nebezpečí výbuchu a požáru.
POZOR
Provozem s příliš nízkou hladinou
elektrolytu se baterie nenapravitelně
poškodí a může i vybuchnout .
POZOR
VÝMĚNA BATERIE
Starý akumulátor je třeba vyměnit za novou se stejnými
charakteristikami.
Výměnou za baterii s jinými charakteristikami ztrácejí
platnost intervaly stanovené v Plánu údržby.
Údržbu baterie je pak třeba provádět v souladu
s pokyny jejího výrobce.
Nesprávnou instalací elektrického
a elektronického příslušenství se může
vozidlo vážně poškodit . Jestliže chcete po
zakoupení vozidla nainstalovat nějaké
příslušenství (imobilizér, radiotelefon, atd.),
obraťte se na autorizovaný servis Fiat
Baterie obsahují látky, které jsou
životnímu prostředí velmi škodlivé.
Doporučujeme nechat baterii vyměnit
u autorizovaného servisu Fiat , který je vybaven
zařízeními pro likvidaci odpadu v souladu
s ekologickými předpisy.

219
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

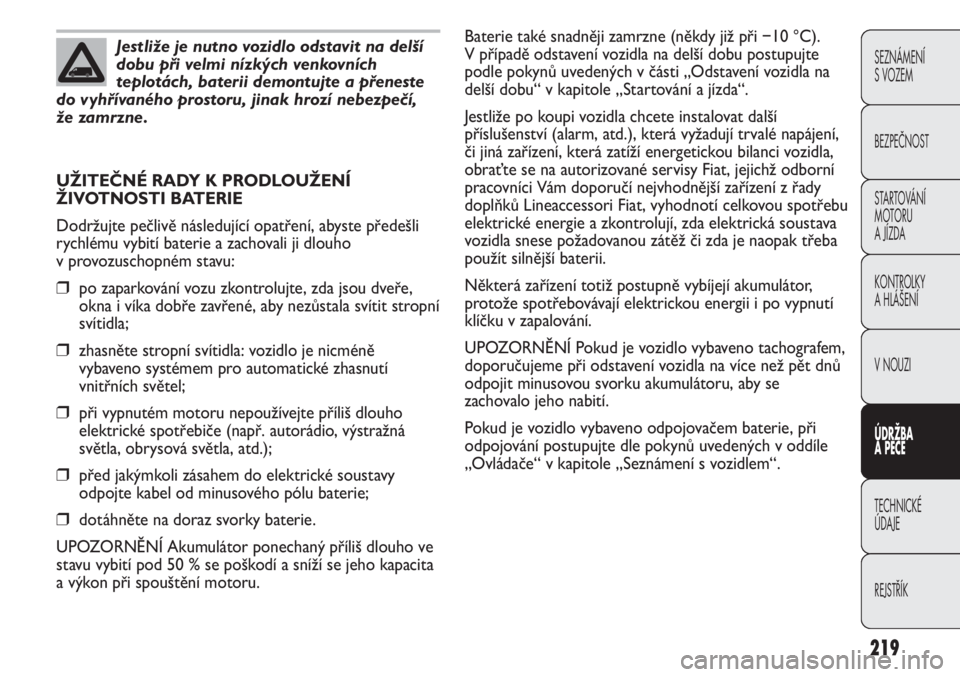

Jestliže je nutno vozidlo odstavit na delší
dobu při velmi nízkých venkovních
teplotách, baterii demontujte a přeneste
do vyhřívaného prostoru, jinak hrozí nebezpečí,
že zamrzne.
UŽITEČNÉ RADY K PRODLOUŽENÍ
ŽIVOTNOSTI BATERIE
Dodržujte pečlivě následující opatření, abyste předešli
rychlému vybití baterie a zachovali ji dlouho
v provozuschopném stavu:
❒po zaparkování vozu zkontrolujte, zda jsou dveře,
okna i víka dobře zavřené, aby nezůstala svítit stropní
svítidla;
❒zhasněte stropní svítidla: vozidlo je nicméně
vybaveno systémem pro automatické zhasnutí
vnitřních světel;
❒při vypnutém motoru nepoužívejte příliš dlouho
elektrické spotřebiče (např. autorádio, výstražná
světla, obrysová světla, atd.);
❒před jakýmkoli zásahem do elektrické soustavy
odpojte kabel od minusového pólu baterie;
❒dotáhněte na doraz svorky baterie.
UPOZORNĚNÍ Akumulátor ponechaný příliš dlouho ve
stavu vybití pod 50 % se poškodí a sníží se jeho kapacita
a výkon při spouštění motoru.Baterie také snadněji zamrzne (někdy již při −10 °C).
V případě odstavení vozidla na delší dobu postupujte
podle pokynů uvedených v části „Odstavení vozidla na
delší dobu“ v kapitole „Startování a jízda“.
Jestliže po koupi vozidla chcete instalovat další
příslušenství (alarm, atd.), která vyžadují trvalé napájení,
či jiná zařízení, která zatíží energetickou bilanci vozidla,
obraťte se na autorizované servisy Fiat, jejichž odborní
pracovníci Vám doporučí nejvhodnější zařízení z řady
doplňků Lineaccessori Fiat, vyhodnotí celkovou spotřebu
elektrické energie a zkontrolují, zda elektrická soustava
vozidla snese požadovanou zátěž či zda je naopak třeba
použít silnější baterii.
Některá zařízení totiž postupně vybíjejí akumulátor,
protože spotřebovávají elektrickou energii i po vypnutí
klíčku v zapalování.
UPOZORNĚNÍ Pokud je vozidlo vybaveno tachografem,
doporučujeme při odstavení vozidla na více než pět dnů
odpojit minusovou svorku akumulátoru, aby se
zachovalo jeho nabití.
Pokud je vozidlo vybaveno odpojovačem baterie, při
odpojování postupujte dle pokynů uvedených v oddíle
„Ovládače“ v kapitole „Seznámení s vozidlem“.

220
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0111mobr. 226
UPOZORNĚNÍ
❒Pokud možno, nebrzděte prudce, nerozjíždějte se
„za svištění pneumatik“, nenarážejte prudce do
obrubníků, vyhýbejte se výmolům či dalším
překážkám. Pneumatiky se dlouhou jízdou po
nerovných vozovkách mohou poškodit;
❒pravidelně kontrolujte, zda nejsou na bocích
pneumatik trhliny, zda nejsou v běhounu vypukliny
nebo zda není vzorek pneumatiky nepravidelně sjetý.
Je-li třeba, vyhledejte autorizovaný servis Fiat;
❒nejezděte s přetíženým vozidlem: nebezpečí
poškození kol a pneumatik;
❒pokud píchnete pneumatiku, zastavte bez prodlení
vozidlo a vyměňte ji, aby se nepoškodila pneumatika,
ráfek, zavěšení a řízení;
❒pneumatika stárne, i když jezdíte s vozidlem málo.
Příznakem stárnutí jsou praskliny v běhounu
a v bocích pneumatiky. Jsou-li pneumatiky používané
bez výměny více než šest let, je nutno je nechat
odborně prohlédnout. Nezapomínejte věnovat
náležitou péči i pneumatice rezervního kola;
❒při výměně používejte zásadně nové pneumatiky od
spolehlivého dodavatele;
❒při výměně pneumatiky je vhodné vyměnit i plnicí
ventilek;
❒pro rovnoměrné sjíždění předních a zadních
pneumatik je doporučujeme každých 10 000
– 15 000 km prohodit, ale vždy na téže straně
vozidla, aby se nezměnil směr otáčení.

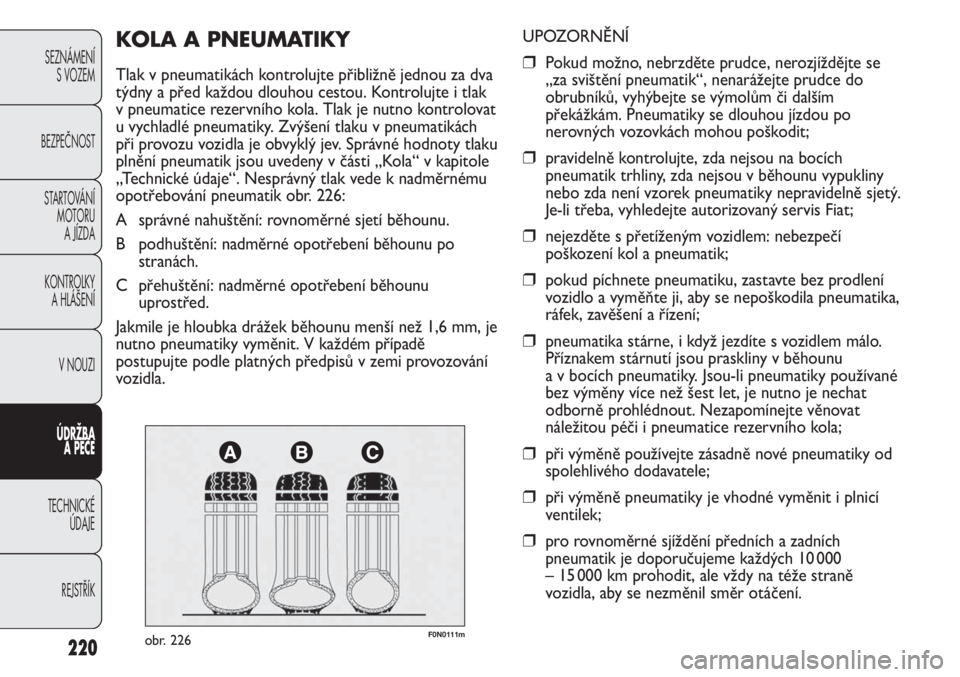

KOLA A PNEUMATIKY
Tlak v pneumatikách kontrolujte přibližně jednou za dva
týdny a před každou dlouhou cestou. Kontrolujte i tlak
v pneumatice rezervního kola. Tlak je nutno kontrolovat
u vychladlé pneumatiky. Zvýšení tlaku v pneumatikách
při provozu vozidla je obvyklý jev. Správné hodnoty tlaku
plnění pneumatik jsou uvedeny v části „Kola“ v kapitole
„Technické údaje“. Nesprávný tlak vede k nadměrnému
opotřebování pneumatik obr. 226:
A správné nahuštění: rovnoměrné sjetí běhounu.
B podhuštění: nadměrné opotřebení běhounu po
stranách.
C přehuštění: nadměrné opotřebení běhounu
uprostřed.
Jakmile je hloubka drážek běhounu menší než 1,6 mm, je
nutno pneumatiky vyměnit. V každém případě
postupujte podle platných předpisů v zemi provozování
vozidla.

221
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

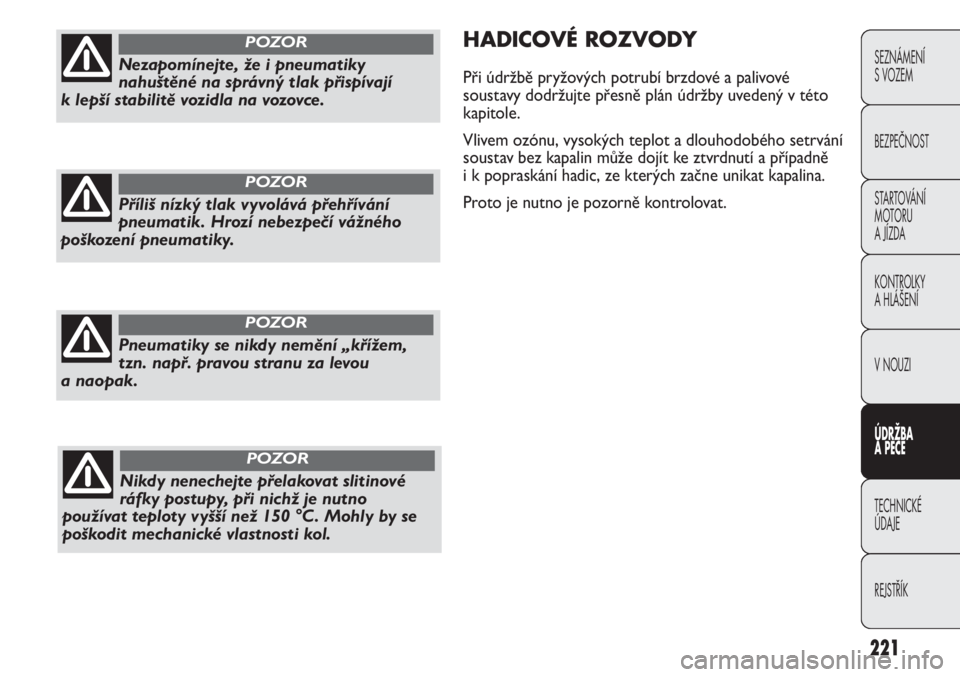

HADICOVÉ ROZVODY
Při údržbě pryžových potrubí brzdové a palivové
soustavy dodržujte přesně plán údržby uvedený v této
kapitole.
Vlivem ozónu, vysokých teplot a dlouhodobého setrvání
soustav bez kapalin může dojít ke ztvrdnutí a případně
i k popraskání hadic, ze kterých začne unikat kapalina.
Proto je nutno je pozorně kontrolovat.Nezapomínejte, že i pneumatiky
nahuštěné na správný tlak přispívají
k lepší stabilitě vozidla na vozovce.
POZOR
Příliš nízký tlak vyvolává přehřívání
pneumatik. Hrozí nebezpečí vážného
poškození pneumatiky.
POZOR
Pneumatiky se nikdy nemění „křížem,
tzn. např. pravou stranu za levou
anaopak.
POZOR
Nikdy nenechejte přelakovat slitinové
ráfky postupy, při nichž je nutno
používat teploty vyšší než 150 °C. Mohly by se
poškodit mechanické vlastnosti kol.
POZOR

222
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0137mobr. 228
Výměna stěrek stírače obr. 227
Postupujte takto:
❒odklopte rameno A stírače od skla a vyhněte stěrku
tak, aby svírala pravý úhel s ramenem;
❒z ramena A stáhněte stěrku B zasunutou zatlačením;
❒navlékněte na stírač novou stěrku. Zkontrolujte, zda
na něm řádně sedí.
OSTŘIKOVAČE
Čelní okno (ostřikovač) obr. 228
Pokud ostřikovač nestříká, zkontrolujte především, zda
je v ostřikovači kapalina (viz pokyny v části „Kontrola
hladin provozních náplní“ v této kapitole).
STÍRAČ ČELNÍHO SKLA
STĚRKY
Pravidelně čistěte pryžové stírací lišty stíračů.
Doporučujeme používat TUTELA PROFESSIONAL
SC 35.
Zkroucené či jinak opotřebované pryžové stěrky bez
prodlení vyměňte. V každém případě doporučujeme je
vyměnit vždy po jednom roce provozu.
Poškození stěrek lze předejít několika jednoduchými
opatřeními:
❒jakmile klesne venkovní teplota pod nulu,
zkontrolujte, zda pryž stěrek nepřimrzla ke sklu. Pro
uvolnění případných přimrzlých stěrek používejte
rozmrazovací prostředek;
❒odstraňujte sníh napadaný na sklo: šetříte nejen
stěrky, ale chráníte i elektromotor před přetížením
a přehříváním;
❒nezapínejte stírače, když je sklo suché.
Jízda s opotřebovanými stíracími lištami
je velmi nebezpečná, protože při
nepříznivých atmosférických podmínkách je nižší
viditelnost .
POZOR

223
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0112mobr. 228

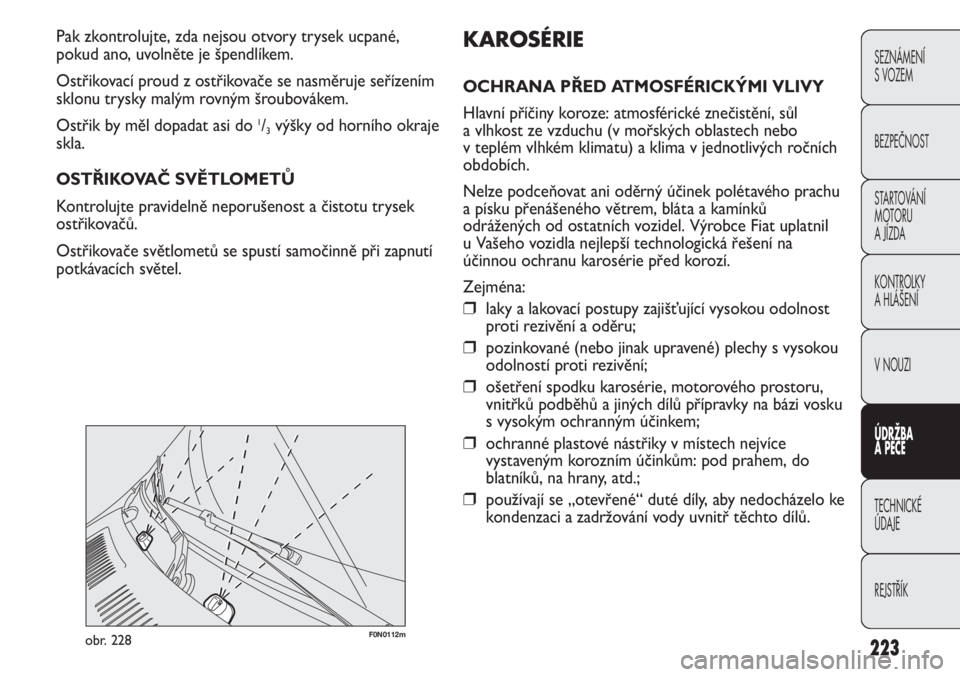

KAROSÉRIE
OCHRANA PŘED ATMOSFÉRICKÝMI VLIVY
Hlavní příčiny koroze: atmosférické znečistění, sůl
a vlhkost ze vzduchu (v mořských oblastech nebo
v teplém vlhkém klimatu) a klima v jednotlivých ročních
obdobích.
Nelze podceňovat ani oděrný účinek polétavého prachu
a písku přenášeného větrem, bláta a kamínků
odrážených od ostatních vozidel. Výrobce Fiat uplatnil
u Vašeho vozidla nejlepší technologická řešení na
účinnou ochranu karosérie před korozí.
Zejména:
❒laky a lakovací postupy zajišťující vysokou odolnost
proti rezivění a oděru;
❒pozinkované (nebo jinak upravené) plechy s vysokou
odolností proti rezivění;
❒ošetření spodku karosérie, motorového prostoru,
vnitřků podběhů a jiných dílů přípravky na bázi vosku
s vysokým ochranným účinkem;
❒ochranné plastové nástřiky v místech nejvíce
vystaveným korozním účinkům: pod prahem, do
blatníků, na hrany, atd.;
❒používají se „otevřené“ duté díly, aby nedocházelo ke
kondenzaci a zadržování vody uvnitř těchto dílů. Pak zkontrolujte, zda nejsou otvory trysek ucpané,
pokud ano, uvolněte je špendlíkem.
Ostřikovací proud z ostřikovače se nasměruje seřízením
sklonu trysky malým rovným šroubovákem.
Ostřik by měl dopadat asi do
1/3výšky od horního okraje
skla.
OSTŘIKOVAČ SVĚTLOMETŮ
Kontrolujte pravidelně neporušenost a čistotu trysek
ostřikovačů.
Ostřikovače světlometů se spustí samočinně při zapnutí
potkávacích světel.

224
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

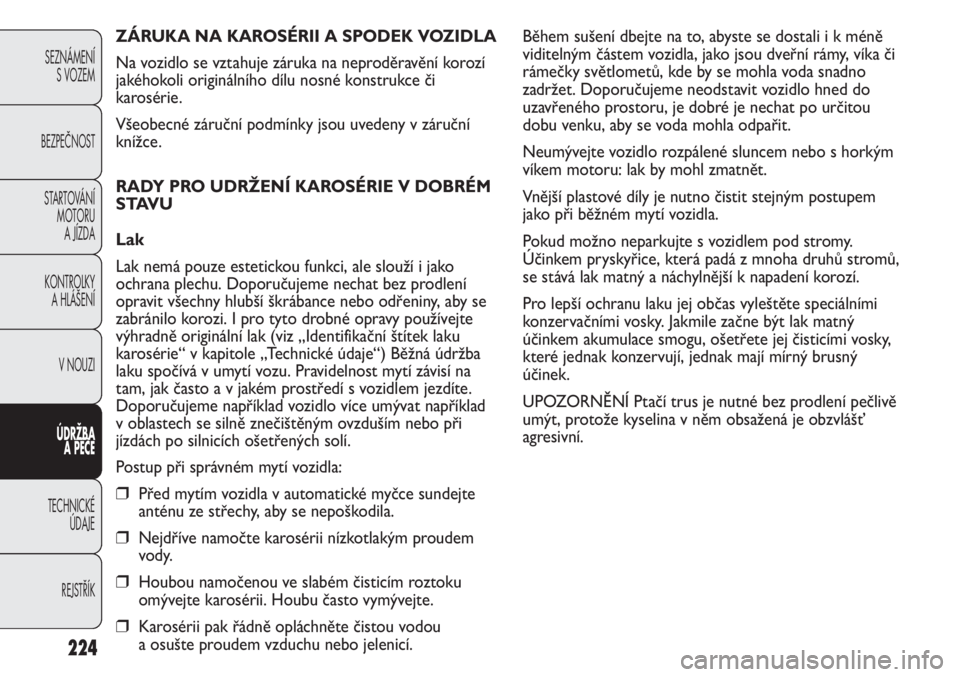

Během sušení dbejte na to, abyste se dostali i k méně
viditelným částem vozidla, jako jsou dveřní rámy, víka či
rámečky světlometů, kde by se mohla voda snadno
zadržet. Doporučujeme neodstavit vozidlo hned do
uzavřeného prostoru, je dobré je nechat po určitou
dobu venku, aby se voda mohla odpařit.
Neumývejte vozidlo rozpálené sluncem nebo s horkým
víkem motoru: lak by mohl zmatnět.
Vnější plastové díly je nutno čistit stejným postupem
jako při běžném mytí vozidla.
Pokud možno neparkujte s vozidlem pod stromy.
Účinkem pryskyřice, která padá z mnoha druhů stromů,
se stává lak matný a náchylnější k napadení korozí.
Pro lepší ochranu laku jej občas vyleštěte speciálními
konzervačními vosky. Jakmile začne být lak matný
účinkem akumulace smogu, ošetřete jej čisticími vosky,
které jednak konzervují, jednak mají mírný brusný
účinek.
UPOZORNĚNÍ Ptačí trus je nutné bez prodlení pečlivě
umýt, protože kyselina v něm obsažená je obzvlášť
agresivní. ZÁRUKA NA KAROSÉRII A SPODEK VOZIDLA
Na vozidlo se vztahuje záruka na neproděravění korozí
jakéhokoli originálního dílu nosné konstrukce či
karosérie.
Všeobecné záruční podmínky jsou uvedeny v záruční
knížce.
RADY PRO UDRŽENÍ KAROSÉRIE V DOBRÉM
STAVU
Lak
Lak nemá pouze estetickou funkci, ale slouží i jako
ochrana plechu. Doporučujeme nechat bez prodlení
opravit všechny hlubší škrábance nebo odřeniny, aby se
zabránilo korozi. I pro tyto drobné opravy používejte
výhradně originální lak (viz „Identifikační štítek laku
karosérie“ v kapitole „Technické údaje“) Běžná údržba
laku spočívá v umytí vozu. Pravidelnost mytí závisí na
tam, jak často a v jakém prostředí s vozidlem jezdíte.
Doporučujeme například vozidlo více umývat například
v oblastech se silně znečištěným ovzduším nebo při
jízdách po silnicích ošetřených solí.
Postup při správném mytí vozidla:
❒Před mytím vozidla v automatické myčce sundejte
anténu ze střechy, aby se nepoškodila.
❒Nejdříve namočte karosérii nízkotlakým proudem
vody.
❒Houbou namočenou ve slabém čisticím roztoku
omývejte karosérii. Houbu často vymývejte.
❒Karosérii pak řádně opláchněte čistou vodou
a osušte proudem vzduchu nebo jelenicí.

225
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

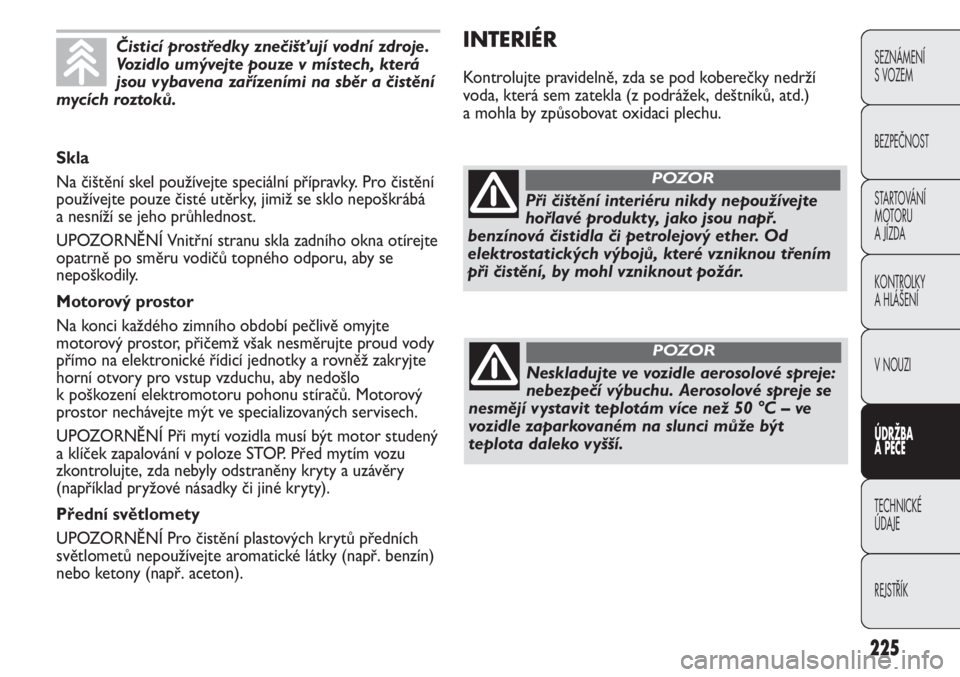

INTERIÉR
Kontrolujte pravidelně, zda se pod koberečky nedrží
voda, která sem zatekla (z podrážek, deštníků, atd.)
a mohla by způsobovat oxidaci plechu.
Čisticí prostředky znečišťují vodní zdroje.
Vozidlo umývejte pouze v místech, která
jsou vybavena zařízeními na sběr a čistění
mycích roztoků.
Skla
Na čištění skel používejte speciální přípravky. Pro čistění
používejte pouze čisté utěrky, jimiž se sklo nepoškrábá
a nesníží se jeho průhlednost.
UPOZORNĚNÍ Vnitřní stranu skla zadního okna otírejte
opatrně po směru vodičů topného odporu, aby se
nepoškodily.
Motorový prostor
Na konci každého zimního období pečlivě omyjte
motorový prostor, přičemž však nesměrujte proud vody
přímo na elektronické řídicí jednotky a rovněž zakryjte
horní otvory pro vstup vzduchu, aby nedošlo
k poškození elektromotoru pohonu stíračů. Motorový
prostor nechávejte mýt ve specializovaných servisech.
UPOZORNĚNÍ Při mytí vozidla musí být motor studený
a klíček zapalování v poloze STOP. Před mytím vozu
zkontrolujte, zda nebyly odstraněny kryty a uzávěry
(například pryžové násadky či jiné kryty).
Přední světlomety
UPOZORNĚNÍ Pro čistění plastových krytů předních
světlometů nepoužívejte aromatické látky (např. benzín)
nebo ketony (např. aceton).
Při čištění interiéru nikdy nepoužívejte
hořlavé produkty, jako jsou např.
benzínová čistidla či petrolejový ether. Od
elektrostatických výbojů, které vzniknou třením
při čistění, by mohl vzniknout požár.
POZOR
Neskladujte ve vozidle aerosolové spreje:
nebezpečí výbuchu. Aerosolové spreje se
nesmějí vystavit teplotám více než 50 °C – ve
vozidle zaparkovaném na slunci může být
teplota daleko vyšší.
POZOR

226
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

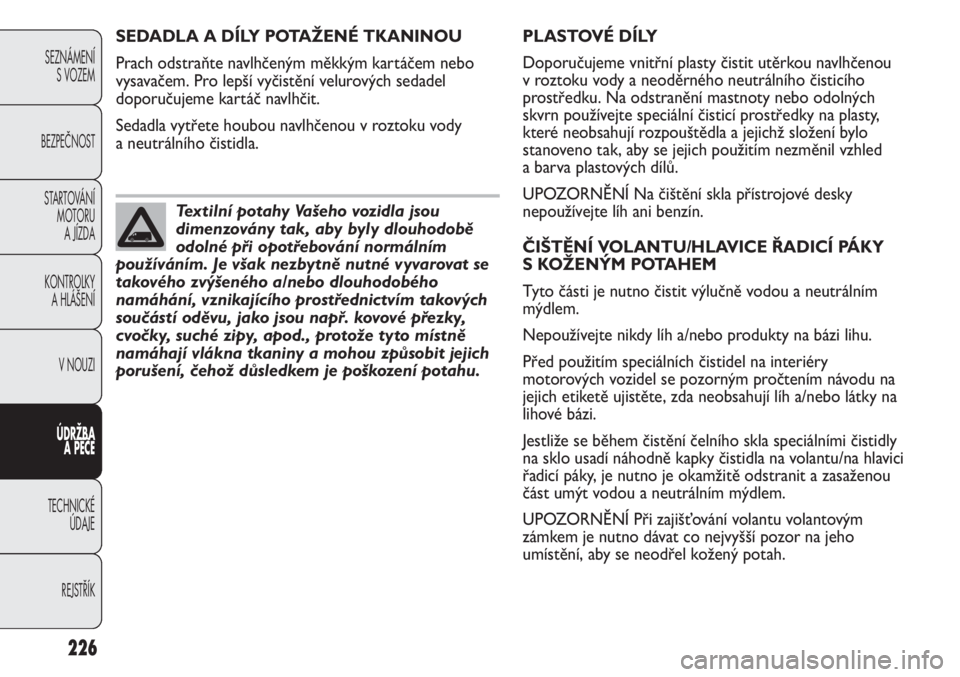

PLASTOVÉ DÍLY
Doporučujeme vnitřní plasty čistit utěrkou navlhčenou
v roztoku vody a neoděrného neutrálního čisticího
prostředku. Na odstranění mastnoty nebo odolných
skvrn používejte speciální čisticí prostředky na plasty,
které neobsahují rozpouštědla a jejichž složení bylo
stanoveno tak, aby se jejich použitím nezměnil vzhled
a barva plastových dílů.
UPOZORNĚNÍ Na čištění skla přístrojové desky
nepoužívejte líh ani benzín.
ČIŠTĚNÍ VOLANTU/HLAVICE ŘADICÍ PÁKY
S KOŽENÝM POTAHEM
Tyto části je nutno čistit výlučně vodou a neutrálním
mýdlem.
Nepoužívejte nikdy líh a/nebo produkty na bázi lihu.
Před použitím speciálních čistidel na interiéry
motorových vozidel se pozorným pročtením návodu na
jejich etiketě ujistěte, zda neobsahují líh a/nebo látky na
lihové bázi.
Jestliže se během čistění čelního skla speciálními čistidly
na sklo usadí náhodně kapky čistidla na volantu/na hlavici
řadicí páky, je nutno je okamžitě odstranit a zasaženou
část umýt vodou a neutrálním mýdlem.
UPOZORNĚNÍ Při zajišťování volantu volantovým
zámkem je nutno dávat co nejvyšší pozor na jeho
umístění, aby se neodřel kožený potah. SEDADLA A DÍLY POTAŽENÉ TKANINOU
Prach odstraňte navlhčeným měkkým kartáčem nebo
vysavačem. Pro lepší vyčistění velurových sedadel
doporučujeme kartáč navlhčit.
Sedadla vytřete houbou navlhčenou v roztoku vody
a neutrálního čistidla.
Textilní potahy Vašeho vozidla jsou
dimenzovány tak, aby byly dlouhodobě
odolné při opotřebování normálním
používáním. Je však nezbytně nutné vyvarovat se
takového zvýšeného a/nebo dlouhodobého
namáhání, vznikajícího prostřednictvím takových
součástí oděvu, jako jsou např. kovové přezky,
cvočky, suché zipy, apod., protože tyto místně
namáhají vlákna tkaniny a mohou způsobit jejich
porušení, čehož důsledkem je poškození potahu.
