FIAT DUCATO 2013 Betriebsanleitung (in German)

207
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●
●●
●
●
●● ● ● ●
●●
●● ● ● ●

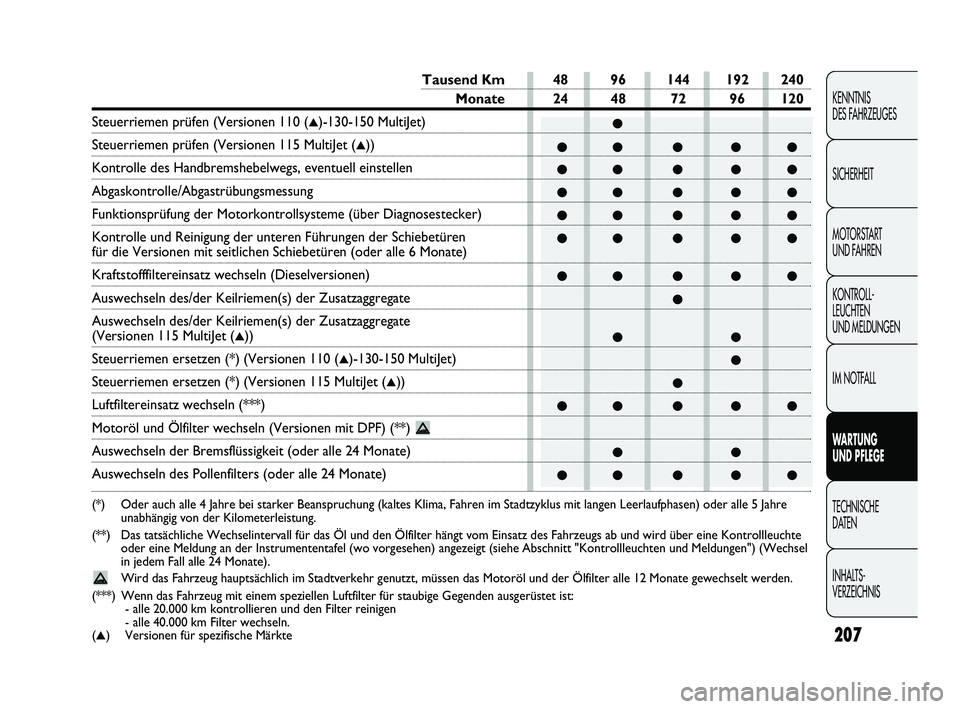

Tausend Km 48 96 144 192 240
Monate 24 48 72 96 120
Steuerriemen prüfen (Versionen 110 (▲)-130-150 MultiJet)
Steuerriemen prüfen (Versionen 115 MultiJet (▲))
Kontrolle des Handbremshebelwegs, eventuell einstellen
Abgaskontrolle/Abgastrübungsmessung
Funktionsprüfung der Motorkontrollsysteme (über Diagnosestecker)
Kontrolle und Reinigung der unteren Führungen der Schiebetüren
für die Versionen mit seitlichen Schiebetüren (oder alle 6 Monate)
Kraftstofffiltereinsatz wechseln (Dieselversionen)
Auswechseln des/der Keilriemen(s) der Zusatzaggregate
Auswechseln des/der Keilriemen(s) der Zusatzaggregate
(Versionen 115 MultiJet (▲))
Steuerriemen ersetzen (*) (Versionen 110 (▲)-130-150 MultiJet)
Steuerriemen ersetzen (*) (Versionen 115 MultiJet (▲))
Luftfiltereinsatz wechseln (***)
Motoröl und Ölfilter wechseln (Versionen mit DPF) (**)
Auswechseln der Bremsflüssigkeit (oder alle 24 Monate)
Auswechseln des Pollenfilters (oder alle 24 Monate)
(*) Oder auch alle 4 Jahre bei starker Beanspruchung (kaltes Klima, Fahren im Stadtzyklus mit langen Leerlaufphasen) oder alle 5 Jahre
unabhängig von der Kilometerleistung.
(**) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte
oder eine Meldung an der Instrumententafel (wo vorgesehen) angezeigt (siehe Abschnitt "Kontrollleuchten und Meldungen") (Wechsel
in jedem Fall alle 24 Monate).
Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter alle 12 Monate gewechselt werden.
(***) Wenn das Fahrzeug mit einem speziellen Luftfilter für staubige Gegenden ausgerüstet ist:
- alle 20.000 km kontrollieren und den Filter reinigen
- alle 40.000 km Filter wechseln.
(
▲) Versionen für spezifische Märkte
205-226 DUCATO LUM D 3ed 19-10-2011 9:40 Pagina 207

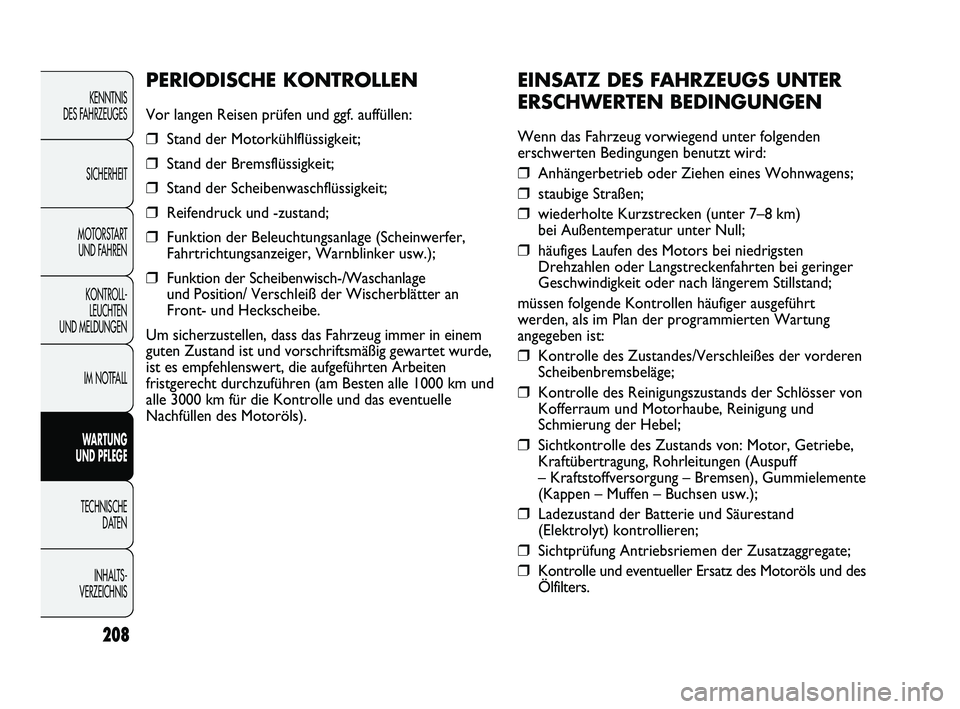

EINSATZ DES FAHRZEUGS UNTER
ERSCHWERTEN BEDINGUNGEN
Wenn das Fahrzeug vorwiegend unter folgenden
erschwerten Bedingungen benutzt wird:
❒Anhängerbetrieb oder Ziehen eines Wohnwagens;
❒staubige Straßen;
❒wiederholte Kurzstrecken (unter 7–8 km)
bei Außentemperatur unter Null;
❒häufiges Laufen des Motors bei niedrigsten
Drehzahlen oder Langstreckenfahrten bei geringer
Geschwindigkeit oder nach längerem Stillstand;
müssen folgende Kontrollen häufiger ausgeführt
werden, als im Plan der programmierten Wartung
angegeben ist:
❒Kontrolle des Zustandes/Verschleißes der vorderen
Scheibenbremsbeläge;
❒Kontrolle des Reinigungszustands der Schlösser von
Kofferraum und Motorhaube, Reinigung und
Schmierung der Hebel;
❒Sichtkontrolle des Zustands von: Motor, Getriebe,
Kraftübertragung, Rohrleitungen (Auspuff
– Kraftstoffversorgung – Bremsen), Gummielemente
(Kappen – Muffen – Buchsen usw.);
❒Ladezustand der Batterie und Säurestand
(Elektrolyt) kontrollieren;
❒Sichtprüfung Antriebsriemen der Zusatzaggregate;
❒Kontrolle und eventueller Ersatz des Motoröls und des
Ölfilters.
PERIODISCHE KONTROLLEN
Vor langen Reisen prüfen und ggf. auffüllen:
❒Stand der Motorkühlflüssigkeit;
❒Stand der Bremsflüssigkeit;
❒Stand der Scheibenwaschflüssigkeit;
❒Reifendruck und -zustand;
❒Funktion der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinker usw.);
❒Funktion der Scheibenwisch-/Waschanlage
und Position/ Verschleiß der Wischerblätter an
Front- und Heckscheibe.
Um sicherzustellen, dass das Fahrzeug immer in einem
guten Zustand ist und vorschriftsmäßig gewartet wurde,
ist es empfehlenswert, die aufgeführten Arbeiten
fristgerecht durchzuführen (am Besten alle 1000 km und
alle 3000 km für die Kontrolle und das eventuelle
Nachfüllen des Motoröls).
208
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
205-226 DUCATO LUM D 3ed 19-10-2011 9:40 Pagina 208

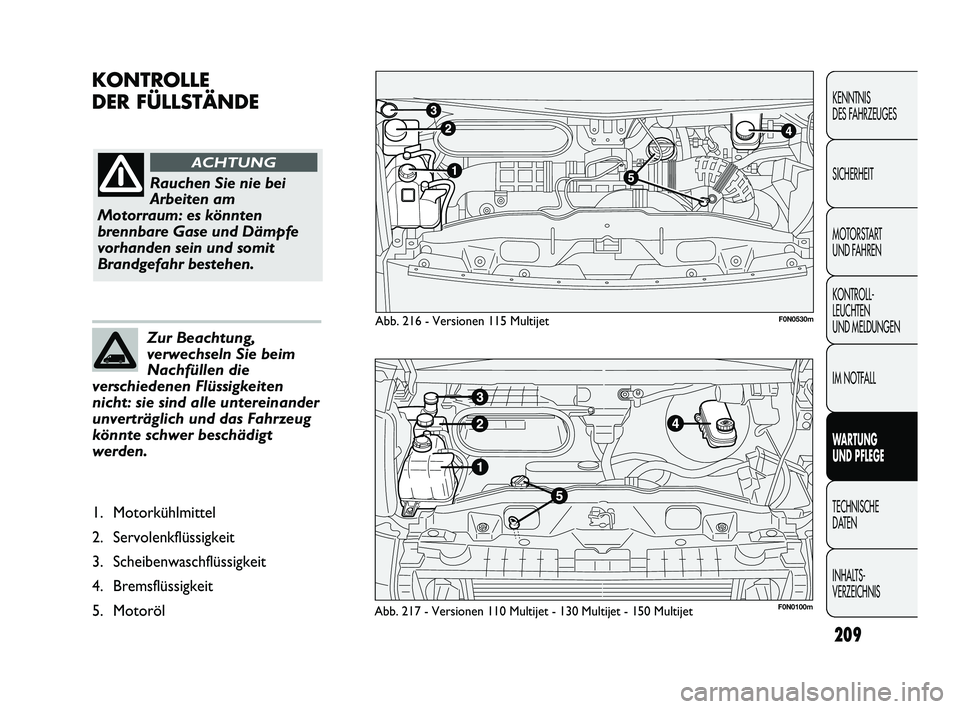

KONTROLLE
DER FÜLLSTÄNDE
209
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Abb. 217 - Versionen 110 Multijet - 130 Multijet - 150 Multijet
Rauchen Sie nie bei
Arbeiten am
Motorraum: es könnten
brennbare Gase und Dämpfe
vorhanden sein und somit
Brandgefahr bestehen.
ACHTUNG
Zur Beachtung,
verwechseln Sie beim
Nachfüllen die
verschiedenen Flüssigkeiten
nicht: sie sind alle untereinander
unverträglich und das Fahrzeug
könnte schwer beschädigt
werden.
1. Motorkühlmittel
2. Servolenkflüssigkeit
3. Scheibenwaschflüssigkeit
4. Bremsflüssigkeit
5. Motoröl
F0N0100m
Abb. 216 - Versionen 115 MultijetF0N0530m
205-226 DUCATO LUM D 3ed 19-10-2011 9:40 Pagina 209

210
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Zur Beachtung,
verwechseln Sie beim
Nachfüllen die
verschiedenen Flüssigkeiten
nicht: sie sind alle untereinander
unverträglich und das Fahrzeug
könnte schwer beschädigt
werden.
1. Motorkühlmittel
2. Servolenkflüssigkeit
3. Scheibenwaschflüssigkeit
4. Bremsflüssigkeit
5. Motoröl

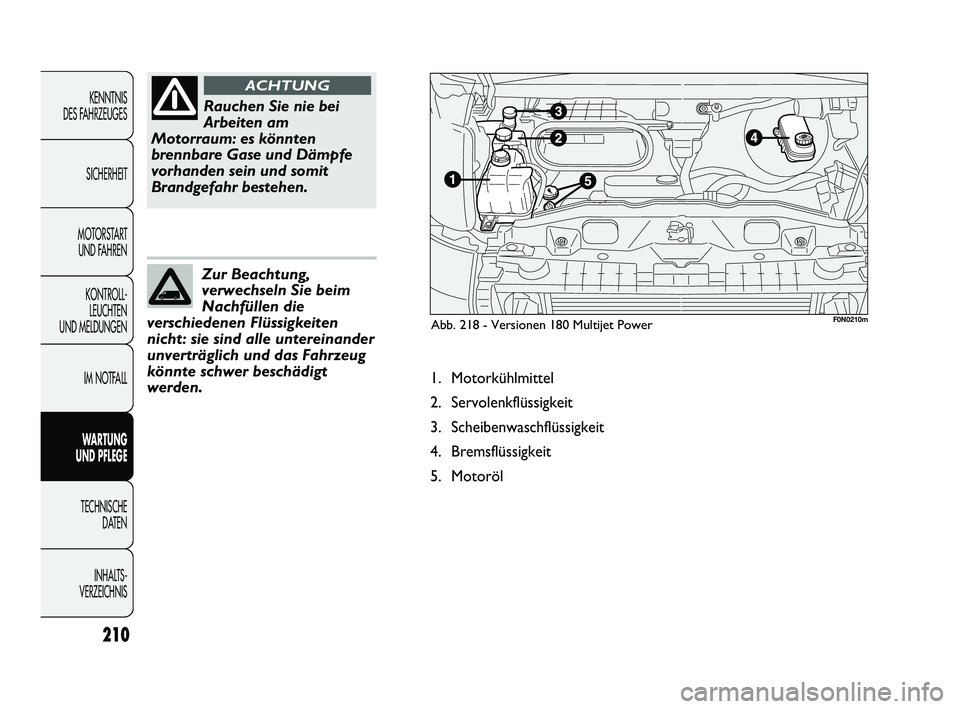

Abb. 218 - Versionen 180 Multijet Power
Rauchen Sie nie bei
Arbeiten am
Motorraum: es könnten
brennbare Gase und Dämpfe
vorhanden sein und somit
Brandgefahr bestehen.
ACHTUNG
F0N0210m
205-226 DUCATO LUM D 3ed 19-10-2011 9:40 Pagina 210

F0N0211mAbb. 221 - Versionen 180 Multijet PowerF0N0102mAbb. 220 - Versionen 110-130-150 Multijet
Der Abstand zwischen MIN und MAX entspricht etwa
1 Liter Öl.
Sollte der Ölstand gleich oder sogar unter der
Markierung MIN liegen, ist Öl durch den Einfüllstutzen
bis zur Markierung MAX nachzufüllen.
Der Ölstand darf nie oberhalb der Markierung MAX

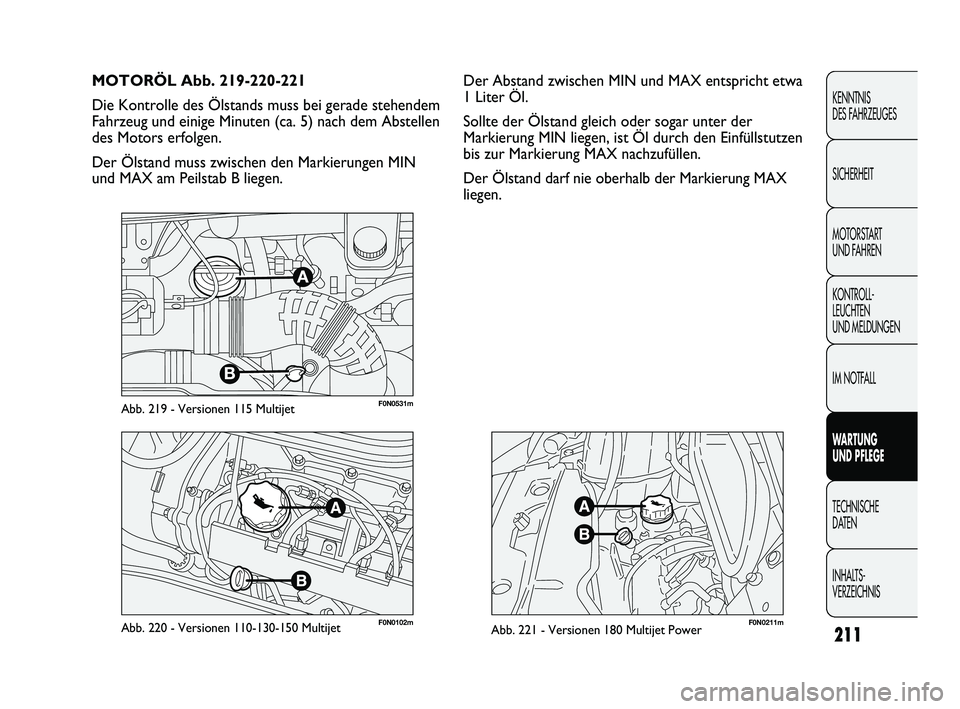

liegen. MOTORÖL Abb. 219-220-221
Die Kontrolle des Ölstands muss bei gerade stehendem
Fahrzeug und einige Minuten (ca. 5) nach dem Abstellen
des Motors erfolgen.
Der Ölstand muss zwischen den Markierungen MIN
und MAX am Peilstab B liegen.
211
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0531mAbb. 219 - Versionen 115 Multijet
205-226 DUCATO LUM D 3ed 19-10-2011 9:40 Pagina 211

212
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

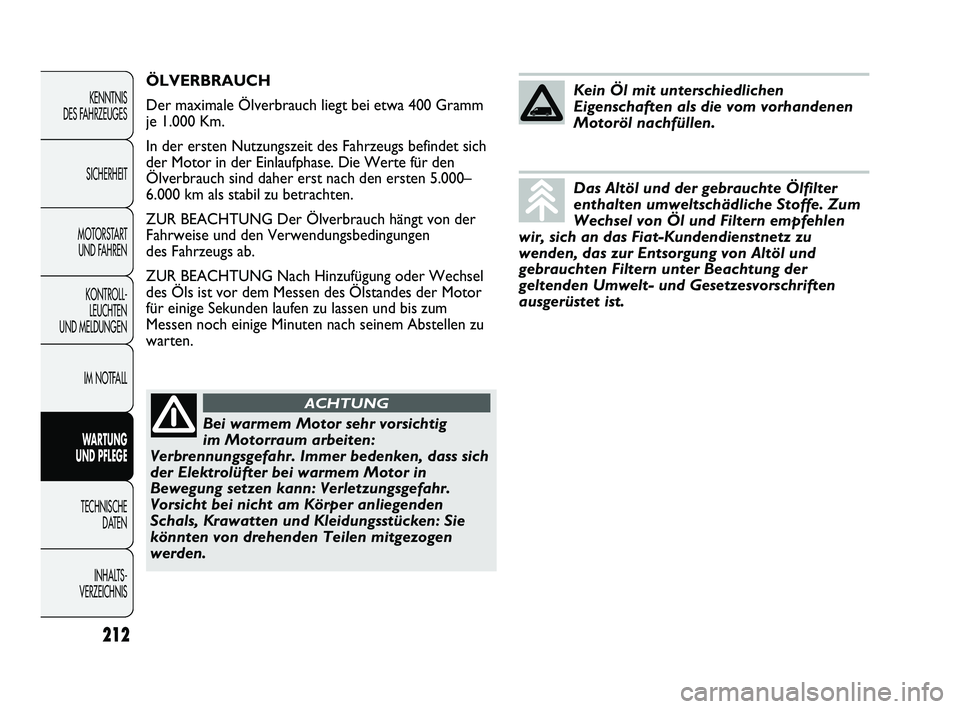

ÖLVERBRAUCH
Der maximale Ölverbrauch liegt bei etwa 400 Gramm
je 1.000 Km.
In der ersten Nutzungszeit des Fahrzeugs befindet sich
der Motor in der Einlaufphase. Die Werte für den
Ölverbrauch sind daher erst nach den ersten 5.000–
6.000 km als stabil zu betrachten.
ZUR BEACHTUNG Der Ölverbrauch hängt von der
Fahrweise und den Verwendungsbedingungen
des Fahrzeugs ab.
ZUR BEACHTUNG Nach Hinzufügung oder Wechsel
des Öls ist vor dem Messen des Ölstandes der Motor
für einige Sekunden laufen zu lassen und bis zum
Messen noch einige Minuten nach seinem Abstellen zu
warten.
Bei warmem Motor sehr vorsichtig
im Motorraum arbeiten:
Verbrennungsgefahr. Immer bedenken, dass sich
der Elektrolüfter bei warmem Motor in
Bewegung setzen kann: Verletzungsgefahr.
Vorsicht bei nicht am Körper anliegenden
Schals, Krawatten und Kleidungsstücken: Sie
könnten von drehenden Teilen mitgezogen
werden.
ACHTUNG
Kein Öl mit unterschiedlichen
Eigenschaften als die vom vorhandenen
Motoröl nachfüllen.
Das Altöl und der gebrauchte Ölfilter
enthalten umweltschädliche Stoffe. Zum
Wechsel von Öl und Filtern empfehlen
wir, sich an das Fiat-Kundendienstnetz zu
wenden, das zur Entsorgung von Altöl und
gebrauchten Filtern unter Beachtung der
geltenden Umwelt- und Gesetzesvorschriften
ausgerüstet ist.
205-226 DUCATO LUM D 3ed 19-10-2011 9:40 Pagina 212

213
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0103mAbb. 222 - Versionen 110-130-150-180 Multijet

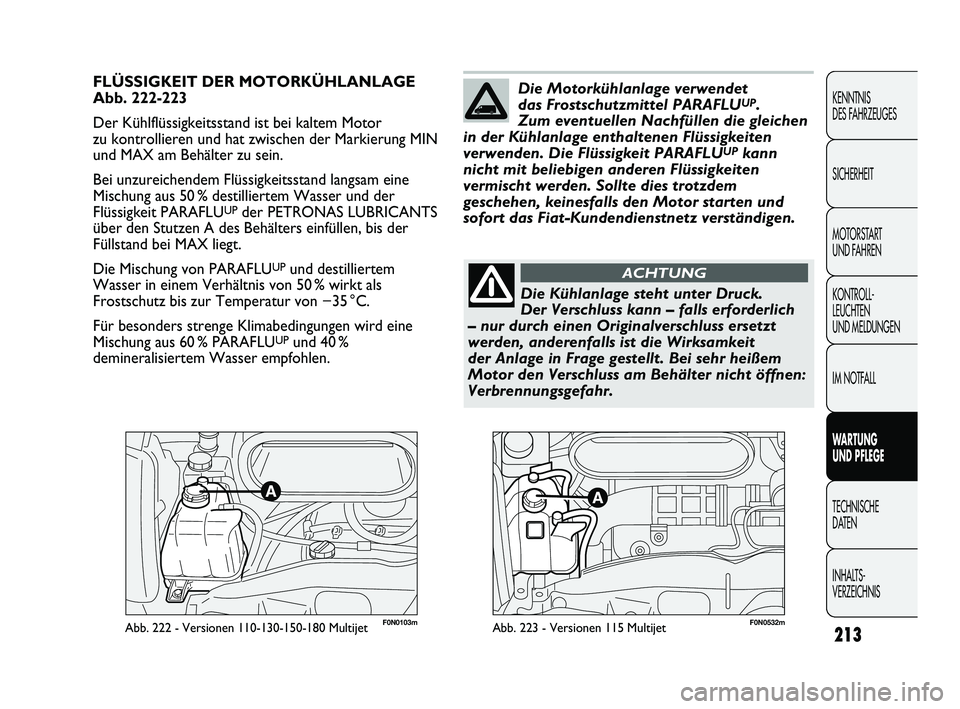

FLÜSSIGKEIT DER MOTORKÜHLANLAGE
Abb. 222-223
Der Kühlflüssigkeitsstand ist bei kaltem Motor
zu kontrollieren und hat zwischen der Markierung MIN
und MAX am Behälter zu sein.
Bei unzureichendem Flüssigkeitsstand langsam eine
Mischung aus 50 % destilliertem Wasser und der
Flüssigkeit PARAFLU
UPder PETRONAS LUBRICANTS
über den Stutzen A des Behälters einfüllen, bis der
Füllstand bei MAX liegt.
Die Mischung von PARAFLU
UPund destilliertem
Wasser in einem Verhältnis von 50 % wirkt als
Frostschutz bis zur Temperatur von −35 °C.
Für besonders strenge Klimabedingungen wird eine
Mischung aus 60 % PARAFLU
UPund 40 %
demineralisiertem Wasser empfohlen.
Die Motorkühlanlage verwendet
das Frostschutzmittel PARAFLUUP.
Zum eventuellen Nachfüllen die gleichen
in der Kühlanlage enthaltenen Flüssigkeiten
verwenden. Die Flüssigkeit PARAFLU
UPkann
nicht mit beliebigen anderen Flüssigkeiten
vermischt werden. Sollte dies trotzdem
geschehen, keinesfalls den Motor starten und
sofort das Fiat-Kundendienstnetz verständigen.
Die Kühlanlage steht unter Druck.
Der Verschluss kann – falls erforderlich
– nur durch einen Originalverschluss ersetzt
werden, anderenfalls ist die Wirksamkeit
der Anlage in Frage gestellt. Bei sehr heißem
Motor den Verschluss am Behälter nicht öffnen:
Verbrennungsgefahr.
ACHTUNG
F0N0532mAbb. 223 - Versionen 115 Multijet
205-226 DUCATO LUM D 3ed 19-10-2011 9:41 Pagina 213

214
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0105mAbb. 224 - Versionen 110-130-150-180 Multijet

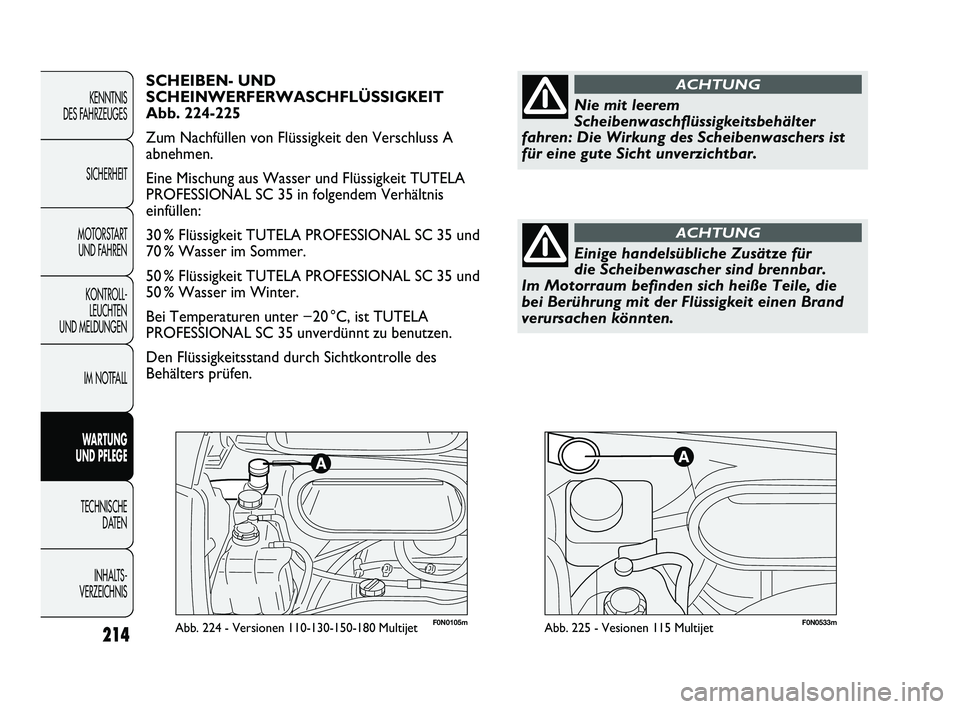

SCHEIBEN- UND
SCHEINWERFERWASCHFLÜSSIGKEIT
Abb. 224-225
Zum Nachfüllen von Flüssigkeit den Verschluss A
abnehmen.
Eine Mischung aus Wasser und Flüssigkeit TUTELA
PROFESSIONAL SC 35 in folgendem Verhältnis
einfüllen:
30 % Flüssigkeit TUTELA PROFESSIONAL SC 35 und
70 % Wasser im Sommer.
50 % Flüssigkeit TUTELA PROFESSIONAL SC 35 und
50 % Wasser im Winter.
Bei Temperaturen unter −20 °C, ist TUTELA
PROFESSIONAL SC 35 unverdünnt zu benutzen.
Den Flüssigkeitsstand durch Sichtkontrolle des
Behälters prüfen.
Nie mit leerem
Scheibenwaschflüssigkeitsbehälter
fahren: Die Wirkung des Scheibenwaschers ist
für eine gute Sicht unverzichtbar.
ACHTUNG
Einige handelsübliche Zusätze für
die Scheibenwascher sind brennbar.
Im Motorraum befinden sich heiße Teile, die
bei Berührung mit der Flüssigkeit einen Brand
verursachen könnten.
ACHTUNG
F0N0533mAbb. 225 - Vesionen 115 Multijet
205-226 DUCATO LUM D 3ed 19-10-2011 9:41 Pagina 214

215
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

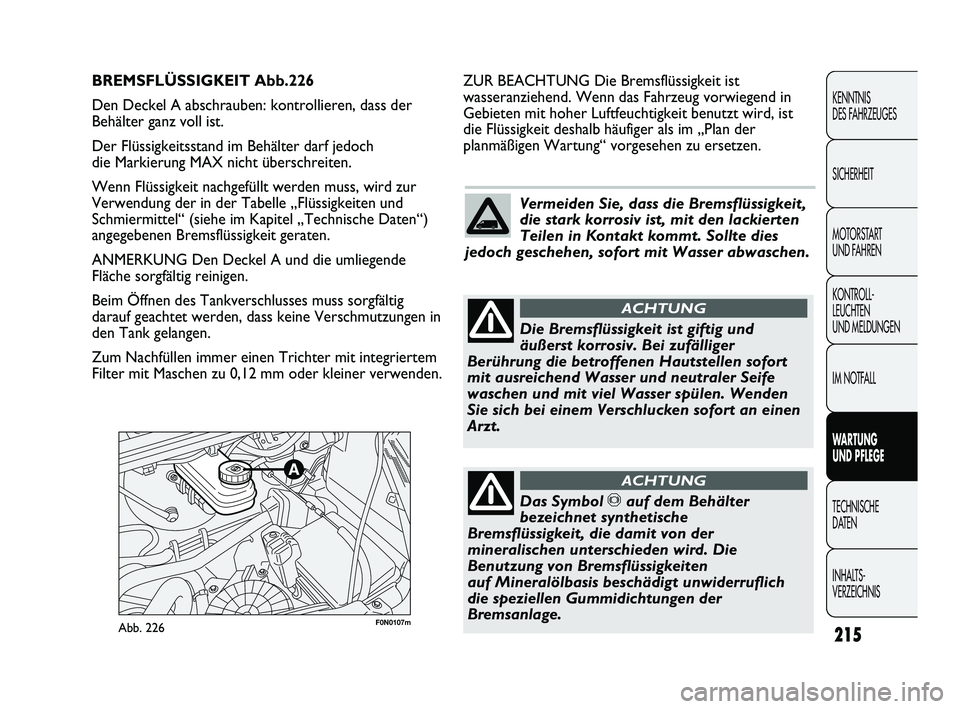

F0N0107mAbb. 226
ZUR BEACHTUNG Die Bremsflüssigkeit ist
wasseranziehend. Wenn das Fahrzeug vorwiegend in
Gebieten mit hoher Luftfeuchtigkeit benutzt wird, ist
die Flüssigkeit deshalb häufiger als im „Plan der
planmäßigen Wartung“ vorgesehen zu ersetzen. BREMSFLÜSSIGKEIT Abb.226
Den Deckel A abschrauben: kontrollieren, dass der
Behälter ganz voll ist.
Der Flüssigkeitsstand im Behälter darf jedoch
die Markierung MAX nicht überschreiten.
Wenn Flüssigkeit nachgefüllt werden muss, wird zur
Verwendung der in der Tabelle „Flüssigkeiten und
Schmiermittel“ (siehe im Kapitel „Technische Daten“)
angegebenen Bremsflüssigkeit geraten.
ANMERKUNG Den Deckel A und die umliegende
Fläche sorgfältig reinigen.
Beim Öffnen des Tankverschlusses muss sorgfältig
darauf geachtet werden, dass keine Verschmutzungen in
den Tank gelangen.
Zum Nachfüllen immer einen Trichter mit integriertem
Filter mit Maschen zu 0,12 mm oder kleiner verwenden.
Vermeiden Sie, dass die Bremsflüssigkeit,
die stark korrosiv ist, mit den lackierten
Teilen in Kontakt kommt. Sollte dies
jedoch geschehen, sofort mit Wasser abwaschen.
Die Bremsflüssigkeit ist giftig und
äußerst korrosiv. Bei zufälliger
Berührung die betroffenen Hautstellen sofort
mit ausreichend Wasser und neutraler Seife
waschen und mit viel Wasser spülen. Wenden
Sie sich bei einem Verschlucken sofort an einen
Arzt.
ACHTUNG
Das Symbol πauf dem Behälter
bezeichnet synthetische
Bremsflüssigkeit, die damit von der
mineralischen unterschieden wird. Die
Benutzung von Bremsflüssigkeiten
auf Mineralölbasis beschädigt unwiderruflich
die speziellen Gummidichtungen der
Bremsanlage.
ACHTUNG
205-226 DUCATO LUM D 3ed 19-10-2011 9:41 Pagina 215

216
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

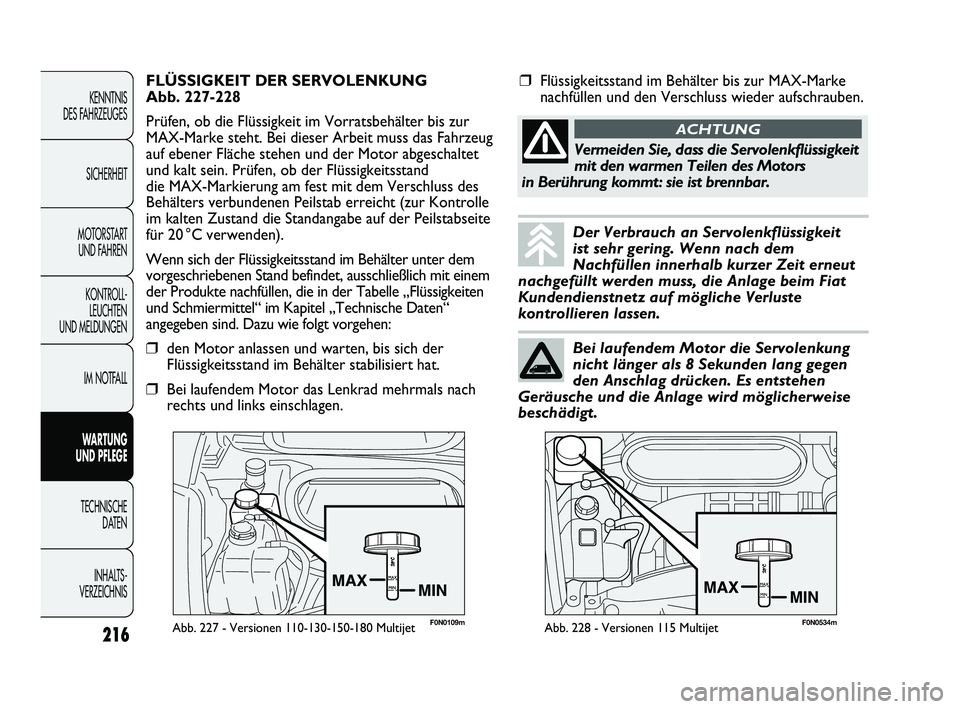

F0N0109mAbb. 227 - Versionen 110-130-150-180 Multijet
FLÜSSIGKEIT DER SERVOLENKUNG
Abb. 227-228
Prüfen, ob die Flüssigkeit im Vorratsbehälter bis zur
MAX-Marke steht. Bei dieser Arbeit muss das Fahrzeug
auf ebener Fläche stehen und der Motor abgeschaltet
und kalt sein. Prüfen, ob der Flüssigkeitsstand
die MAX-Markierung am fest mit dem Verschluss des
Behälters verbundenen Peilstab erreicht (zur Kontrolle
im kalten Zustand die Standangabe auf der Peilstabseite
für 20 °C verwenden).
Wenn sich der Flüssigkeitsstand im Behälter unter dem
vorgeschriebenen Stand befindet, ausschließlich mit einem
der Produkte nachfüllen, die in der Tabelle „Flüssigkeiten
und Schmiermittel“ im Kapitel „Technische Daten“
angegeben sind. Dazu wie folgt vorgehen:
❒den Motor anlassen und warten, bis sich der
Flüssigkeitsstand im Behälter stabilisiert hat.
❒Bei laufendem Motor das Lenkrad mehrmals nach
rechts und links einschlagen.
Der Verbrauch an Servolenkflüssigkeit
ist sehr gering. Wenn nach dem
Nachfüllen innerhalb kurzer Zeit erneut
nachgefüllt werden muss, die Anlage beim Fiat
Kundendienstnetz auf mögliche Verluste
kontrollieren lassen.
Bei laufendem Motor die Servolenkung
nicht länger als 8 Sekunden lang gegen
den Anschlag drücken. Es entstehen
Geräusche und die Anlage wird möglicherweise
beschädigt.
❒Flüssigkeitsstand im Behälter bis zur MAX-Marke
nachfüllen und den Verschluss wieder aufschrauben.
Vermeiden Sie, dass die Servolenkflüssigkeit
mit den warmen Teilen des Motors
in Berührung kommt: sie ist brennbar.
ACHTUNG
F0N0534mAbb. 228 - Versionen 115 Multijet
205-226 DUCATO LUM D 3ed 19-10-2011 9:41 Pagina 216
