FIAT DUCATO 2013 Drift- och underhållshandbok (in Swedish)

87

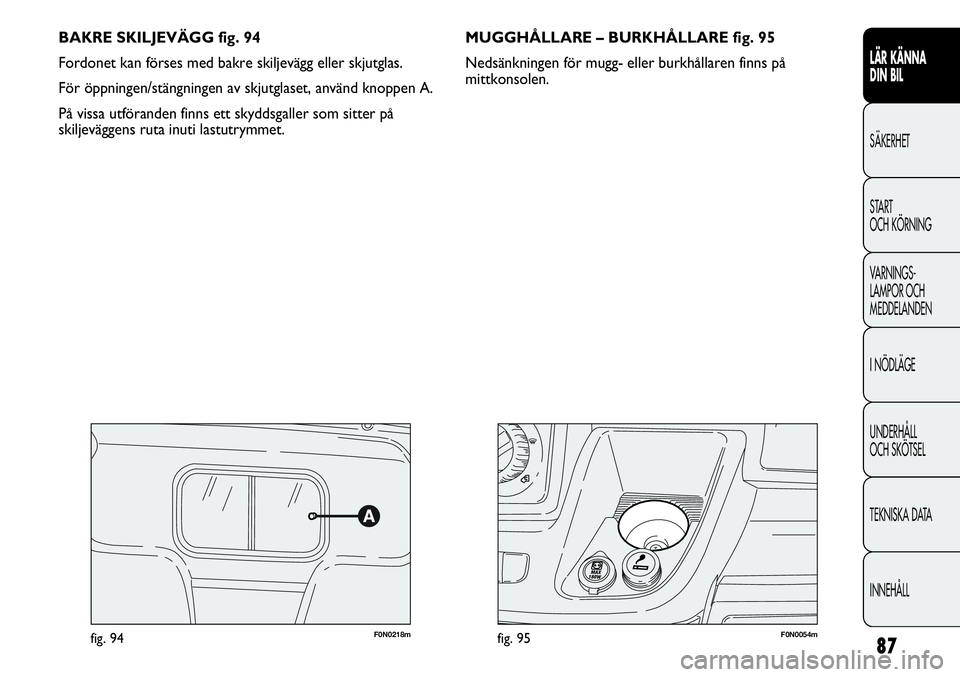

BAKRE SKILJEVÄGG fig. 94
Fordonet kan förses med bakre skiljevägg eller skjutglas.
För öppningen/stängningen av skjutglaset, använd knoppen A.
På vissa utföranden finns ett skyddsgaller som sitter på
skiljeväggens ruta inuti lastutrymmet.
F0N0218mfig. 94
MUGGHÅLLARE – BURKHÅLLARE fig. 95
Nedsänkningen för mugg- eller burkhållaren finns på
mittkonsolen.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0054mfig. 95

F0N0146mfig. 9788
F0N0055mfig. 96

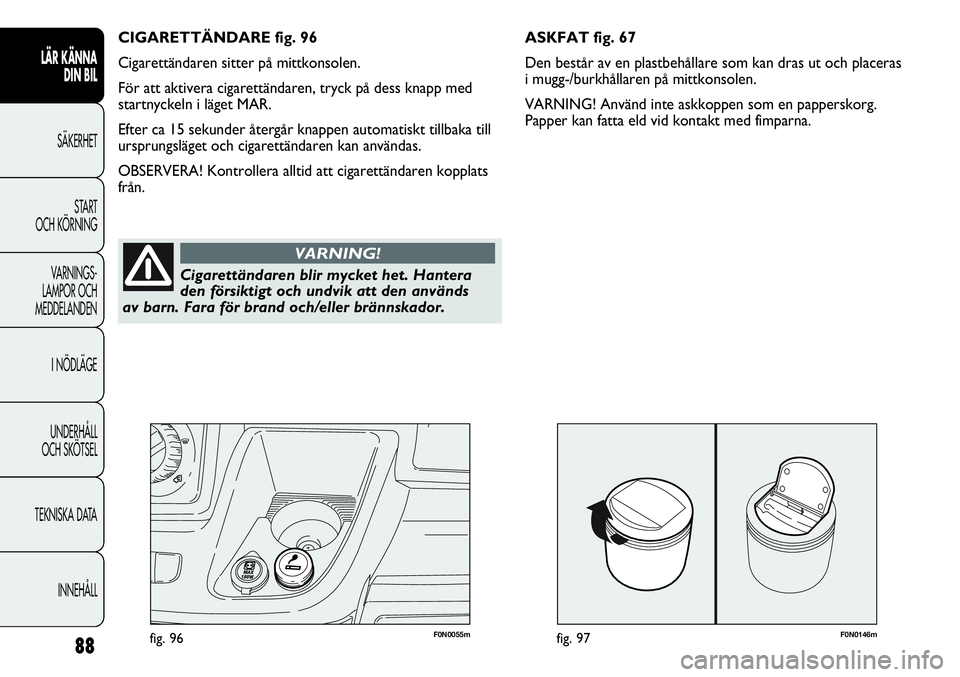

ASKFAT fig. 67
Den består av en plastbehållare som kan dras ut och placeras
i mugg-/burkhållaren på mittkonsolen.
VARNING! Använd inte askkoppen som en papperskorg.
Papper kan fatta eld vid kontakt med fimparna. CIGARETTÄNDARE fig. 96
Cigarettändaren sitter på mittkonsolen.
För att aktivera cigarettändaren, tryck på dess knapp med
startnyckeln i läget MAR.
Efter ca 15 sekunder återgår knappen automatiskt tillbaka till
ursprungsläget och cigarettändaren kan användas.
OBSERVERA! Kontrollera alltid att cigarettändaren kopplats
från.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Cigarettändaren blir mycket het. Hantera
den försiktigt och undvik att den används
av barn. Fara för brand och/eller brännskador.
VARNING!

89
F0N0057mfig. 99F0N0056mfig. 98

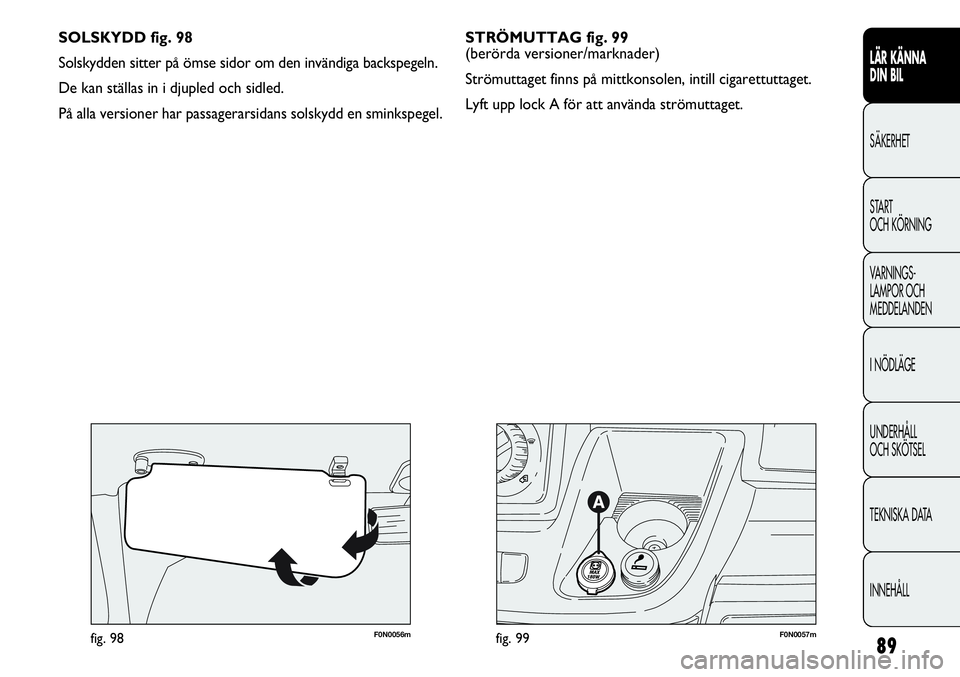

SOLSKYDD fig. 98
Solskydden sitter på ömse sidor om den invändiga backspegeln.
De kan ställas in i djupled och sidled.
På alla versioner har passagerarsidans solskydd en sminkspegel.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
STRÖMUTTAG fig. 99
(berörda versioner/marknader)
Strömuttaget finns på mittkonsolen, intill cigarettuttaget.
Lyft upp lock A för att använda strömuttaget.

90
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

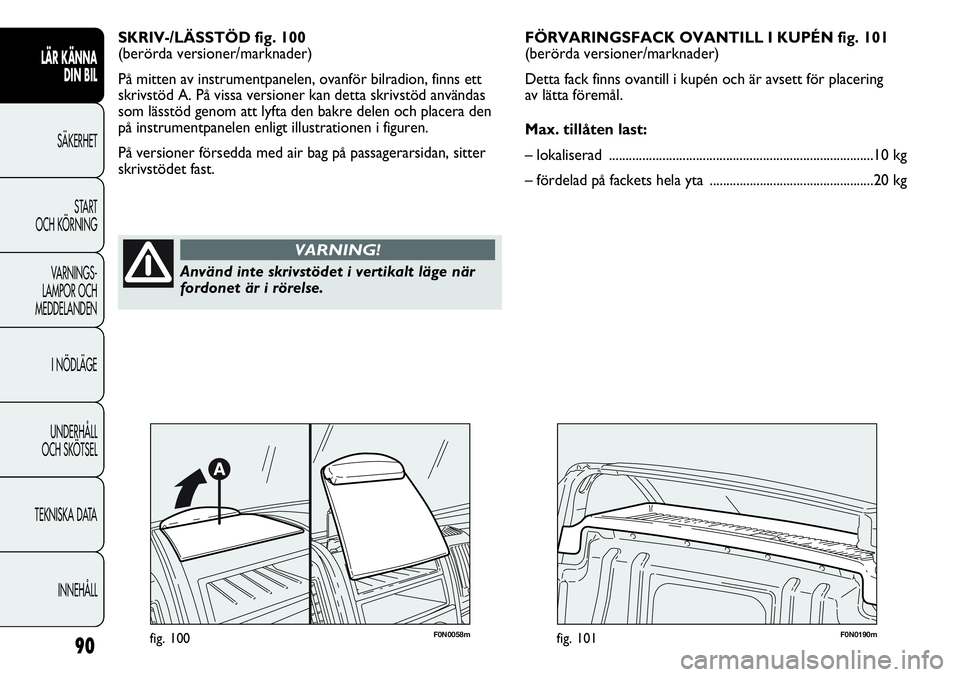

SKRIV-/LÄSSTÖD fig. 100
(berörda versioner/marknader)
På mitten av instrumentpanelen, ovanför bilradion, finns ett
skrivstöd A. På vissa versioner kan detta skrivstöd användas
som lässtöd genom att lyfta den bakre delen och placera den
på instrumentpanelen enligt illustrationen i figuren.
På versioner försedda med air bag på passagerarsidan, sitter
skrivstödet fast.
Använd inte skrivstödet i vertikalt läge när
fordonet är i rörelse.
VARNING!
FÖRVARINGSFACK OVANTILL I KUPÉN fig. 101
(berörda versioner/marknader)
Detta fack finns ovantill i kupén och är avsett för placering
av lätta föremål.
Max. tillåten last:
– lokaliserad ...............................................................................10 kg
– fördelad på fackets hela yta .................................................20 kg
F0N0058mfig. 100F0N0190mfig. 101

91
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

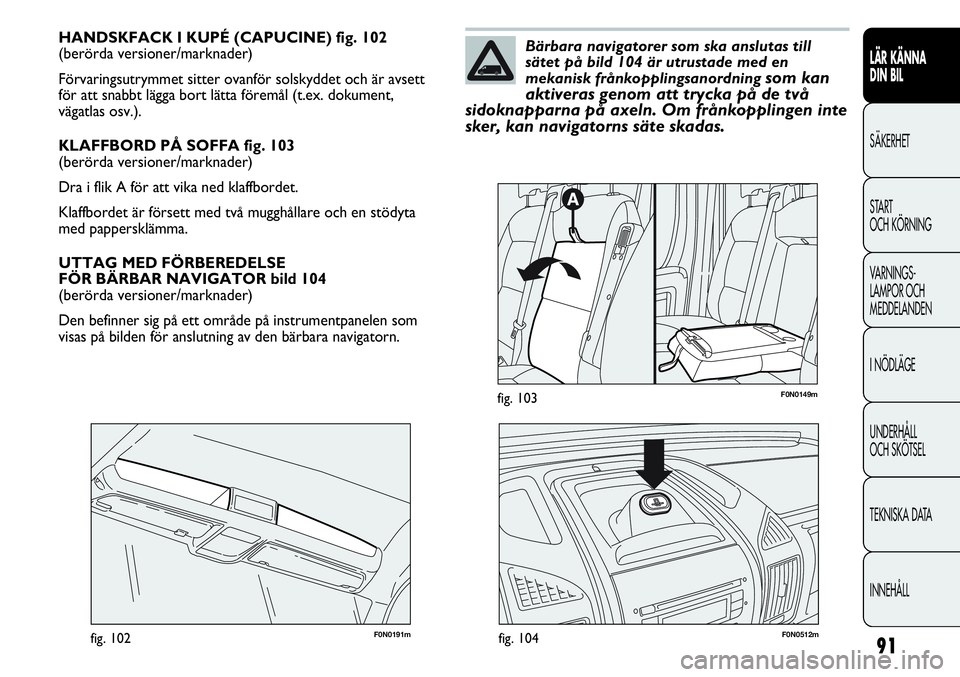

HANDSKFACK I KUPÉ (CAPUCINE) fig. 102
(berörda versioner/marknader)
Förvaringsutrymmet sitter ovanför solskyddet och är avsett
för att snabbt lägga bort lätta föremål (t.ex. dokument,
vägatlas osv.).
KLAFFBORD PÅ SOFFA fig. 103
(berörda versioner/marknader)
Dra i flik A för att vika ned klaffbordet.
Klaffbordet är försett med två mugghållare och en stödyta
med pappersklämma.
UTTAG MED FÖRBEREDELSE
FÖR BÄRBAR NAVIGATOR bild 104
(berörda versioner/marknader)
Den befinner sig på ett område på instrumentpanelen som
visas på bilden för anslutning av den bärbara navigatorn.
F0N0191mfig. 102
F0N0149mfig. 103
F0N0512mfig. 104
Bärbara navigatorer som ska anslutas till
sätet på bild 104 är utrustade med en
mekanisk frånkopplingsanordning
som kan
aktiveras genom att trycka på de två
sidoknapparna på axeln. Om frånkopplingen inte
sker, kan navigatorns säte skadas.

F0N0217mfig. 105F0N0214mfig. 106
Displayen för bakåtsikt kan ställas in i spegelläge (”mirror”).
När den inte används ska den låsas in i det övre
förvaringsfacket.
AKTIVERING
Systemet aktiveras när nyckeln är isatt och backväxeln läggs
i, eller med därtill avsedd knapp. Om fordonet är i rörelse,
t.ex. vid backningen, fungerar systemet upp till en hastighet
på 15 km/h och kopplas från vid en hastighet över cirka
18 km/h. När backväxeln läggs ur fortsätter visningen på
displayen i cirka 5 sekunder.
92
VIDEOKAMERASYSTEM OCH DISPLAY FÖR
BAKÅTSIKT
(berörda versioner/marknader)

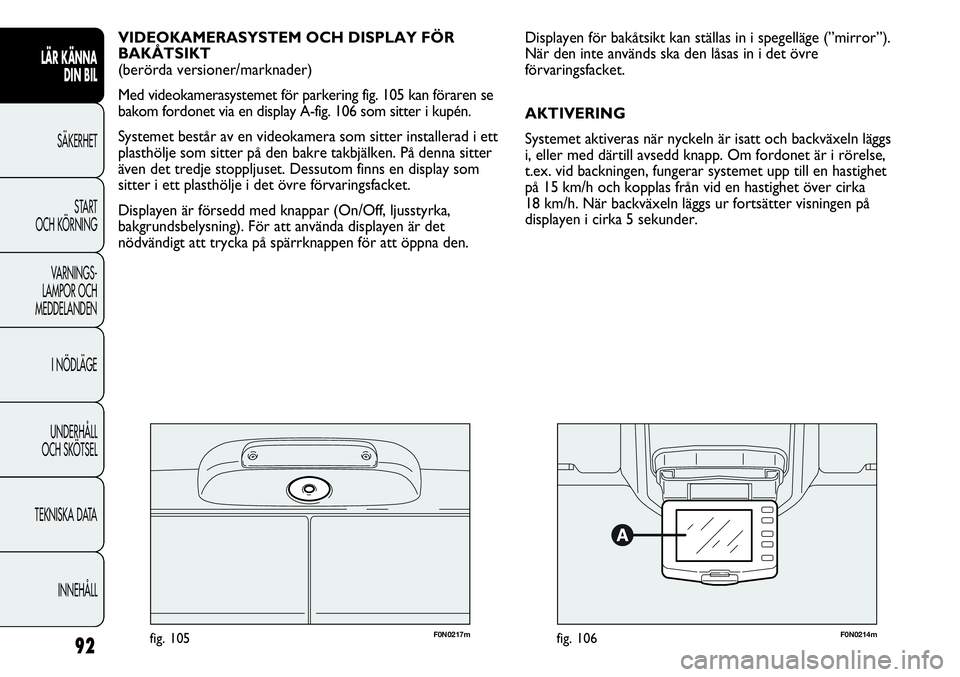

Med videokamerasystemet för parkering fig. 105 kan föraren se
bakom fordonet via en display A-fig. 106 som sitter i kupén.
Systemet består av en videokamera som sitter installerad i ett
plasthölje som sitter på den bakre takbjälken. På denna sitter
även det tredje stoppljuset. Dessutom finns en display som
sitter i ett plasthölje i det övre förvaringsfacket.
Displayen är försedd med knappar (On/Off, ljusstyrka,
bakgrundsbelysning). För att använda displayen är det
nödvändigt att trycka på spärrknappen för att öppna den.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

93
ALLMÄNNA ANVISNINGAR
Siktfält
Siktfältet kan variera beroende på fordonets position och
förhållanden (full last t.ex.), beroende på fordonets utförande
och väderförhållanden (klart väder, regn, snö eller dimma).
Vid dålig belysning eller om fordonet är fullt lastat kan sikten
vara begränsad.

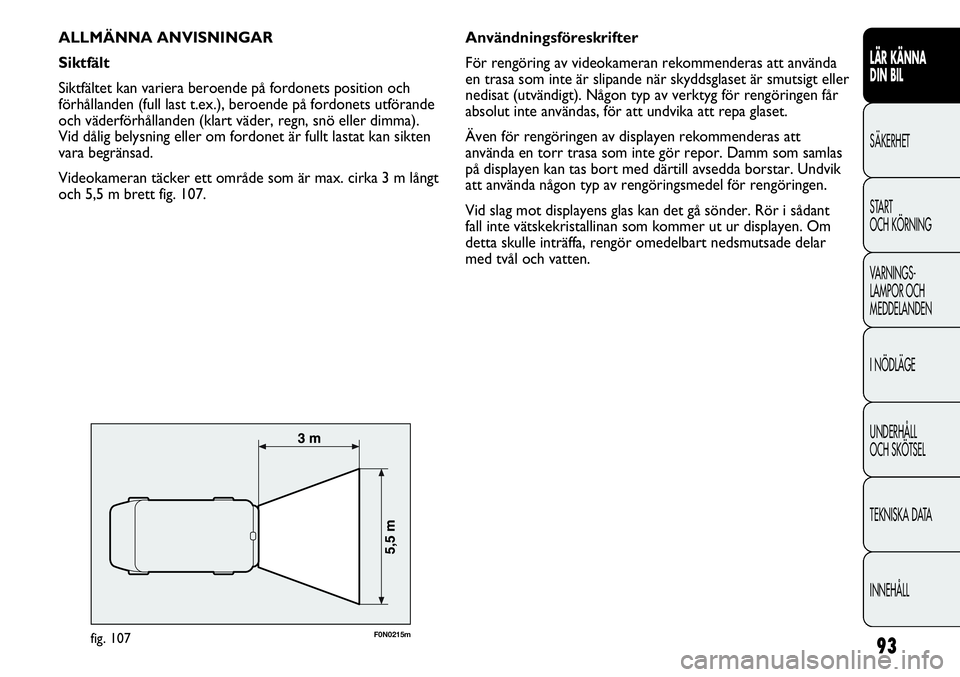

Videokameran täcker ett område som är max. cirka 3 m långt
och 5,5 m brett fig. 107.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0215mfig. 107
Användningsföreskrifter
För rengöring av videokameran rekommenderas att använda
en trasa som inte är slipande när skyddsglaset är smutsigt eller
nedisat (utvändigt). Någon typ av verktyg för rengöringen får
absolut inte användas, för att undvika att repa glaset.
Även för rengöringen av displayen rekommenderas att
använda en torr trasa som inte gör repor. Damm som samlas
på displayen kan tas bort med därtill avsedda borstar. Undvik
att använda någon typ av rengöringsmedel för rengöringen.
Vid slag mot displayens glas kan det gå sönder. Rör i sådant
fall inte vätskekristallinan som kommer ut ur displayen. Om
detta skulle inträffa, rengör omedelbart nedsmutsade delar
med tvål och vatten.

F0N0216mfig. 108
TEXTMEDDELANDEN PÅ SKÄRMEN
Textinformation visas på displayen under följande
förhållanden:
❒Under de 5 sekunderna efter att backväxeln har lagts
i visas ett varningsmeddelande.
❒När en hastighet på cirka 18 km/h passeras och endast
aktiveringsknappen är i läge ON, försvinner bilden och
ett meddelande visas i cirka 5 sekunder att systemet
är i standby.
❒När en hastighet på cirka 18 km/h passeras och
backväxeln är ilagd, försvinner bilden och ett
varningsmeddelande visas tills hastigheten sjunker till cirka
15 km/h. I detta läge visas bilden på nytt.
Systemet medger att ändra språk för textmeddelandena som
visas. Språket ändras på följande sätt: Stäng av systemet och
tryck samtidigt på ON/OFF-knappen och någon av de övriga
knapparna. Välj sedan språk genom att bläddra igenom menyn
med ON/OFF-knappen. När du hittar önskat språk, vänta
i cirka 3 på att valet sparas i minnet.
94
ANVÄNDARGRÄNSSNITT

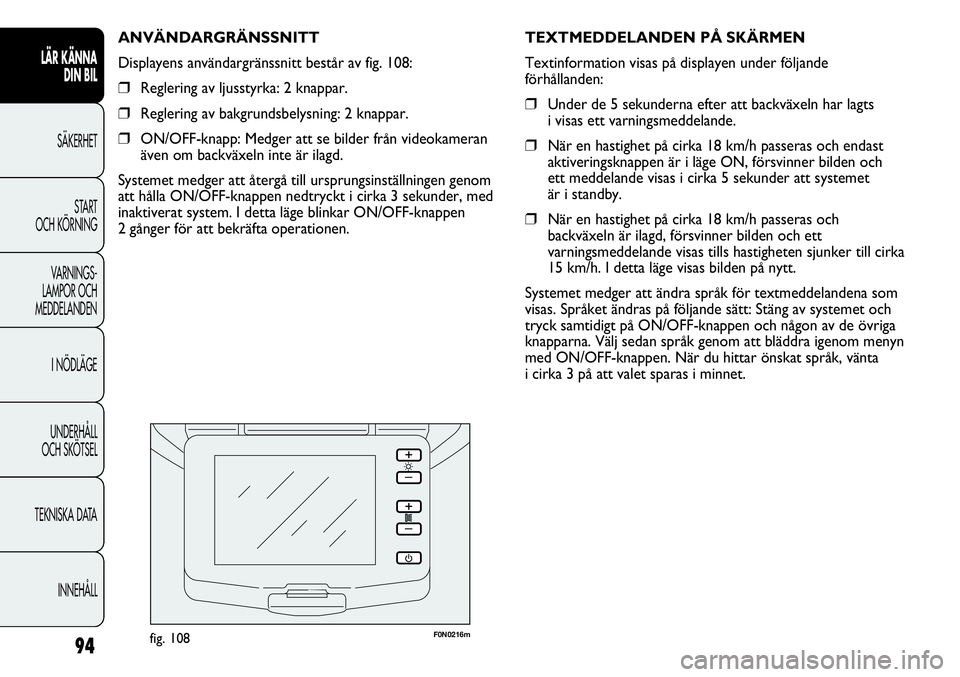

Displayens användargränssnitt består av fig. 108:
❒Reglering av ljusstyrka: 2 knappar.
❒Reglering av bakgrundsbelysning: 2 knappar.
❒ON/OFF-knapp: Medger att se bilder från videokameran
även om backväxeln inte är ilagd.
Systemet medger att återgå till ursprungsinställningen genom
att hålla ON/OFF-knappen nedtryckt i cirka 3 sekunder, med
inaktiverat system. I detta läge blinkar ON/OFF-knappen
2 gånger för att bekräfta operationen.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

95
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

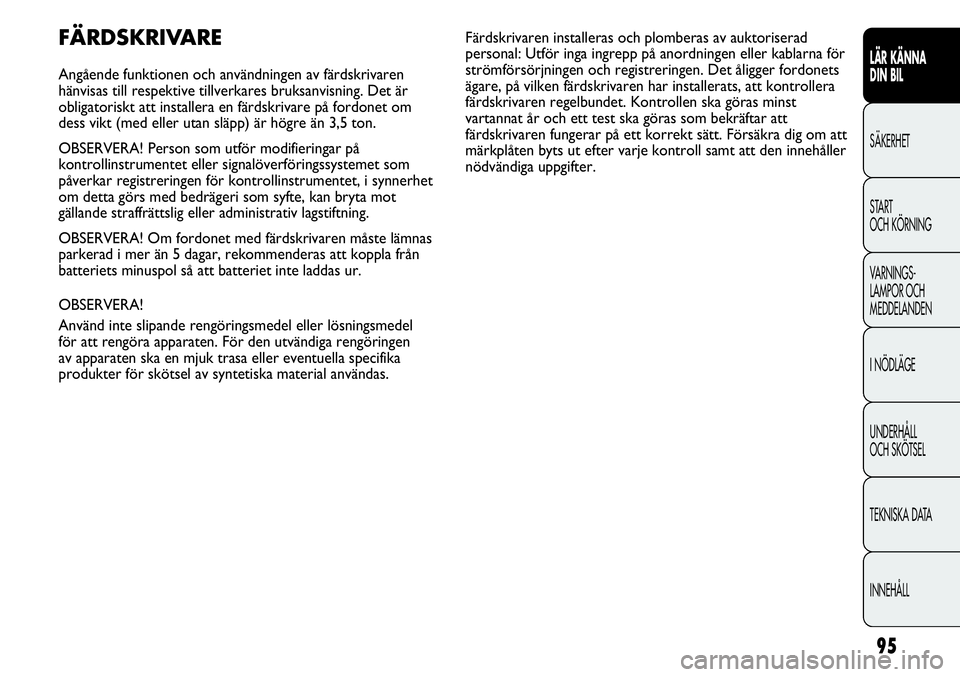

FÄRDSKRIVARE
Angående funktionen och användningen av färdskrivaren
hänvisas till respektive tillverkares bruksanvisning. Det är
obligatoriskt att installera en färdskrivare på fordonet om
dess vikt (med eller utan släpp) är högre än 3,5 ton.
OBSERVERA! Person som utför modifieringar på
kontrollinstrumentet eller signalöverföringssystemet som
påverkar registreringen för kontrollinstrumentet, i synnerhet
om detta görs med bedrägeri som syfte, kan bryta mot
gällande straffrättslig eller administrativ lagstiftning.
OBSERVERA! Om fordonet med färdskrivaren måste lämnas
parkerad i mer än 5 dagar, rekommenderas att koppla från
batteriets minuspol så att batteriet inte laddas ur.
OBSERVERA!
Använd inte slipande rengöringsmedel eller lösningsmedel
för att rengöra apparaten. För den utvändiga rengöringen
av apparaten ska en mjuk trasa eller eventuella specifika
produkter för skötsel av syntetiska material användas.Färdskrivaren installeras och plomberas av auktoriserad
personal: Utför inga ingrepp på anordningen eller kablarna för
strömförsörjningen och registreringen. Det åligger fordonets
ägare, på vilken färdskrivaren har installerats, att kontrollera
färdskrivaren regelbundet. Kontrollen ska göras minst
vartannat år och ett test ska göras som bekräftar att
färdskrivaren fungerar på ett korrekt sätt. Försäkra dig om att
märkplåten byts ut efter varje kontroll samt att den innehåller
nödvändiga uppgifter.

F0N0800mfig. 10996

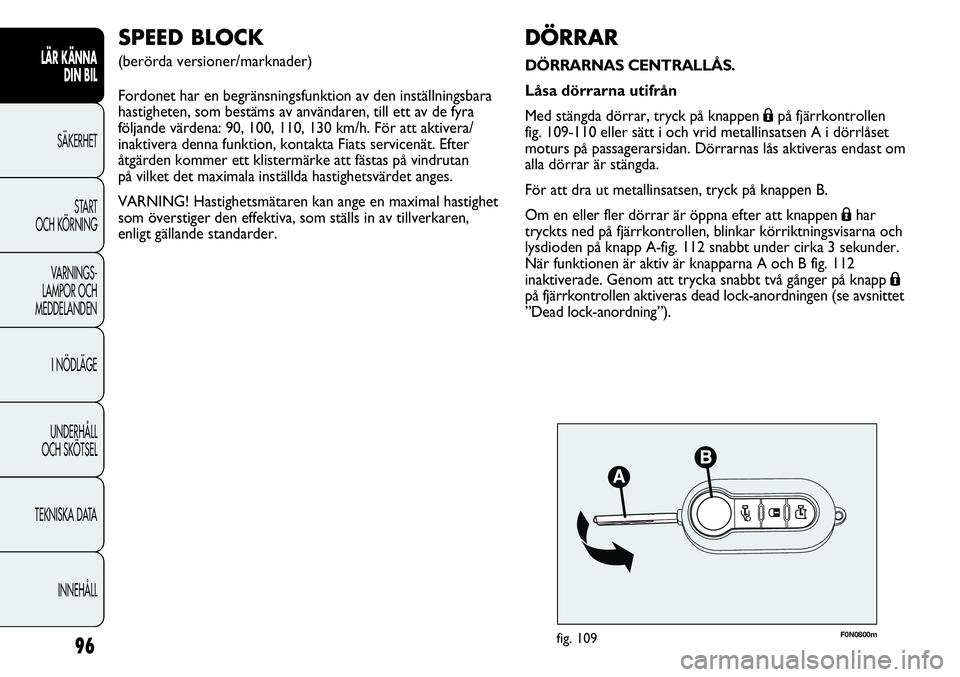

DÖRRAR
DÖRRARNAS CENTRALLÅS.
Låsa dörrarna utifrån
Med stängda dörrar, tryck på knappen
Ápå fjärrkontrollen
fig. 109-110 eller sätt i och vrid metallinsatsen A i dörrlåset
moturs på passagerarsidan. Dörrarnas lås aktiveras endast om
alla dörrar är stängda.
För att dra ut metallinsatsen, tryck på knappen B.
Om en eller fler dörrar är öppna efter att knappen
Áhar
tryckts ned på fjärrkontrollen, blinkar körriktningsvisarna och
lysdioden på knapp A-fig. 112 snabbt under cirka 3 sekunder.
När funktionen är aktiv är knapparna A och B fig. 112
inaktiverade. Genom att trycka snabbt två gånger på knapp
Ápå fjärrkontrollen aktiveras dead lock-anordningen (se avsnittet
”Dead lock-anordning”).
SPEED BLOCK
(berörda versioner/marknader)
Fordonet har en begränsningsfunktion av den inställningsbara
hastigheten, som bestäms av användaren, till ett av de fyra
följande värdena: 90, 100, 110, 130 km/h. För att aktivera/
inaktivera denna funktion, kontakta Fiats servicenät. Efter
åtgärden kommer ett klistermärke att fästas på vindrutan
på vilket det maximala inställda hastighetsvärdet anges.
VARNING! Hastighetsmätaren kan ange en maximal hastighet
som överstiger den effektiva, som ställs in av tillverkaren,
enligt gällande standarder.LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
