FIAT DUCATO 2013 Drift- och underhållshandbok (in Swedish)

77
❒I ca 3 minuter efter att en sidodörr har öppnats.
❒I ca 10 sekunder efter att en dörr har stängts.
Timern avaktiveras automatiskt när du låser dörrarna.
BAKRE TAKBELYSNING LASTUTRYMME fig. 74
Den sitter ovanför bakdörren och tänds genom att trycka
på det genomskinliga glaset som indikeras i figuren.LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
VARNING! Innan du lämnar fordonet, se till att de båda
brytarna står på det mittre läget. Genom att stänga dörrarna,
släcks ljusen och batteriet laddas på så sätt inte ut.
Om brytaren glöms kvar i läget för konstant tänt ljus, släcks
takbelysningen oavsett automatiskt 15 minuter efter att
motorn har stängts av.
Timer för takbelysning
På en del versioner finns det två timer som har till syfte att
göra in- och urstigningen mer behaglig särskilt på natten och
dåligt upplysta platser.
TIMER VID INSTIGNING
Takbelysningen tänds i följande lägen:
❒I ca 10 sekunder efter upplåsningen av framdörrarna.
❒I ca 3 minuter efter att en sidodörr har öppnats.
❒I ca 10 sekunder efter låsningen av dörrarna.
Timern avaktiveras när startnyckeln vrids till MAR.
TIMER VID URSTIGNING
När du har tagit ur startnyckeln ur tändningslåset tänds
takbelysningen i följande lägen:
❒Inom 2 minuter efter att motorn har stängts av och i ca
10 sekunder.
F0N0042mfig. 74

78
F0N0220mfig. 76F0N0219mfig. 75
BORTTAGBAR TAKBELYSNING fig. 76
(berörda versioner/marknader)
Fungerar både som fast belysning och som borttagbar
ficklampa. När den borttagbara belysningen är ansluten till den
fasta upphängningsanordningen, laddas batteriet till ficklampan
automatiskt. Belysningens laddning med stillastående fordon
och med nyckeln i STOPP läge eller med nyckeln utdragen är
begränsad till 15 minuter. SIDOTAKBELYSNING LASTUTRYMME fig. 75
(berörda versioner/marknader)
Den tänds genom att trycka på det genomskinliga glaset som
indikeras i figuren.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

79
F0N0044mfig. 77F0N0045mfig. 78

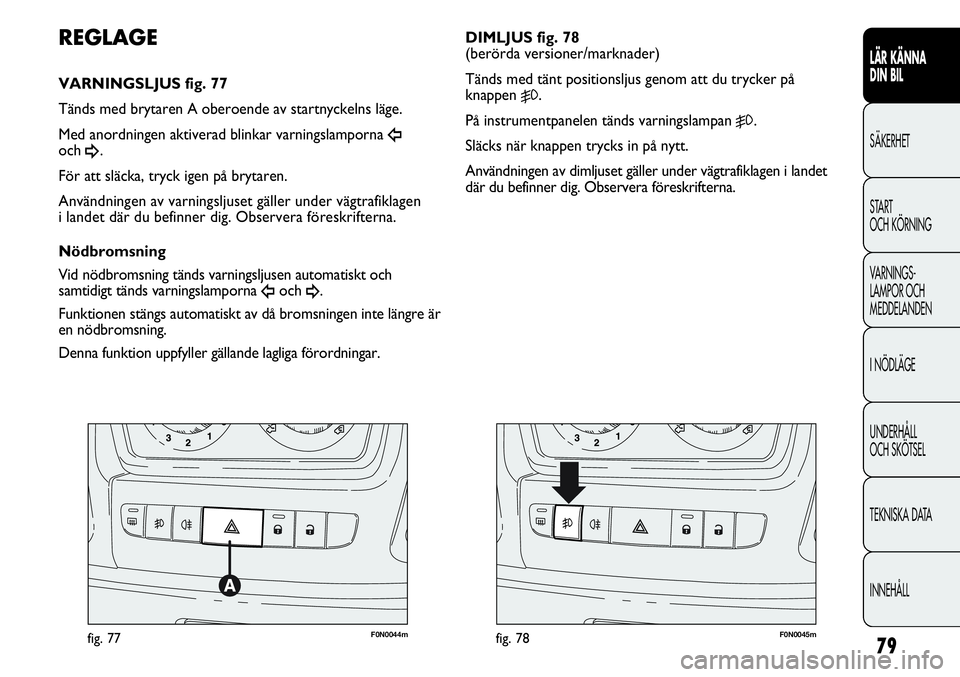

DIMLJUS fig. 78
(berörda versioner/marknader)
Tänds med tänt positionsljus genom att du trycker på
knappen
5.
På instrumentpanelen tänds varningslampan
5.
Släcks när knappen trycks in på nytt.
Användningen av dimljuset gäller under vägtrafiklagen i landet
där du befinner dig. Observera föreskrifterna.
REGLAGE
VARNINGSLJUS fig. 77
Tänds med brytaren A oberoende av startnyckelns läge.
Med anordningen aktiverad blinkar varningslamporna
Îoch ¥.
För att släcka, tryck igen på brytaren.
Användningen av varningsljuset gäller under vägtrafiklagen
i landet där du befinner dig. Observera föreskrifterna.
Nödbromsning
Vid nödbromsning tänds varningsljusen automatiskt och
samtidigt tänds varningslamporna
Îoch ¥.
Funktionen stängs automatiskt av då bromsningen inte längre är
en nödbromsning.
Denna funktion uppfyller gällande lagliga förordningar.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

80
F0N0046mfig. 79
F0N0043mfig. 80
PARKERINGSLJUS
De tänds endast med startnyckeln på läget
STOPoch
utdragen genom att vrida ringen på vänster spak till läget O
och sedan till lägena
6eller 2. På instrumentpanelen tänds
varningslampan
3.
ELVÄRMD BAKRUTA fig. 80
(berörda versioner/marknader)
Aktiveras med knappen A. En timer avaktiverar automatiskt
den eluppvärma bakrutan ca 20 minuter efter att den har
aktiverats.
FRÅNKOPPLINGSFUNKTION BATTERI
(FRÅNSKILJARE)
(berörda versioner/marknader)
Funktionen för frånkoppling av batteriet aktiveras med
startnyckeln i läge BATT, som visas på etiketten som sitter
i området som visas i fig. 81. För att vrida startnyckeln till läge
BATT, tryck på knapp A (röd färg) fig. 82. Frånkopplingen
av batteriet sker genom att jordkabeln kopplas från, cirka
45 sekunder efter att startnyckeln har vridits till läge BATT.
Dessa 45 sekunder är nödvändiga för att:
❒Användaren ska hinna gå ned från fordonet och låsa
dörrarna med fjärrkontrollen.
❒Garantera att fordonets alla elsystem har kopplats från.
Med frånkopplat batteri kan fordonet endast öppnas genom
att låsa upp dörren på förarsidan med det mekaniska låset. DIMBAKLJUS fig. 79
Tänds med tänt halvljus eller tänt positions- och dimljus
(berörda versioner/marknader)genom att du trycker
på knappen
4. På instrumentpanelen tänds varningslampan 4.
Släcks genom att knappen trycks in på nytt eller genom att
halvljuset och/eller dimljuset släcks (i förekommande fall).
Användningen av dimbakljuset gäller under vägtrafiklagen
i landet där du befinner dig. Observera föreskrifterna.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

81
F0N0811mfig. 81
F0N0810mfig. 82F0N0132mfig. 84
F0N0047mfig. 83

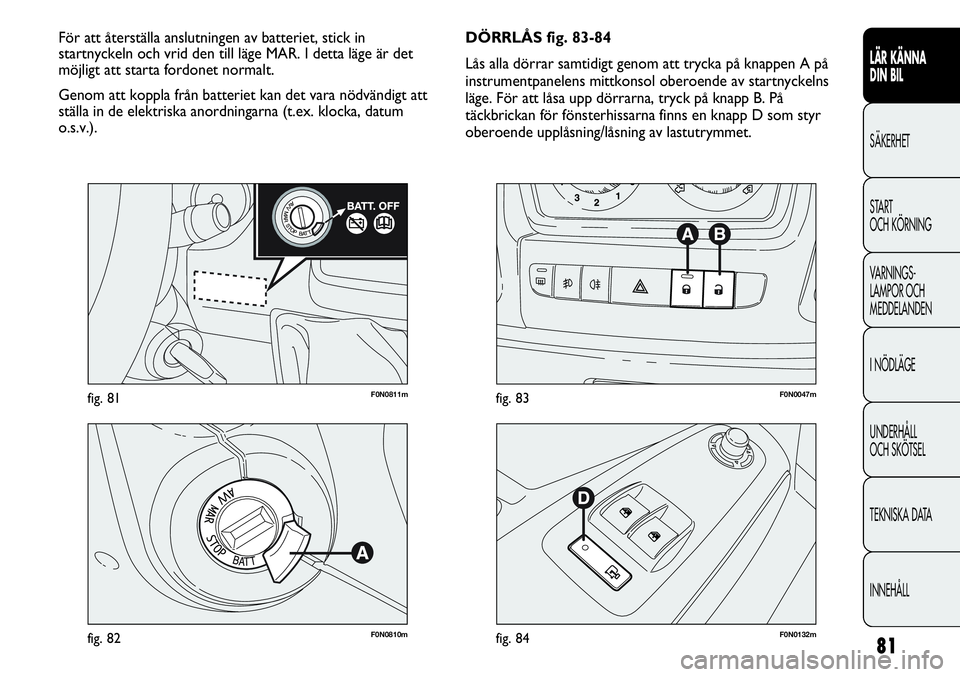

DÖRRLÅS fig. 83-84
Lås alla dörrar samtidigt genom att trycka på knappen A på
instrumentpanelens mittkonsol oberoende av startnyckelns
läge. För att låsa upp dörrarna, tryck på knapp B. På
täckbrickan för fönsterhissarna finns en knapp D som styr
oberoende upplåsning/låsning av lastutrymmet. För att återställa anslutningen av batteriet, stick in
startnyckeln och vrid den till läge MAR. I detta läge är det
möjligt att starta fordonet normalt.
Genom att koppla från batteriet kan det vara nödvändigt att
ställa in de elektriska anordningarna (t.ex. klocka, datum
o.s.v.).
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

82
F0N0048mfig. 85

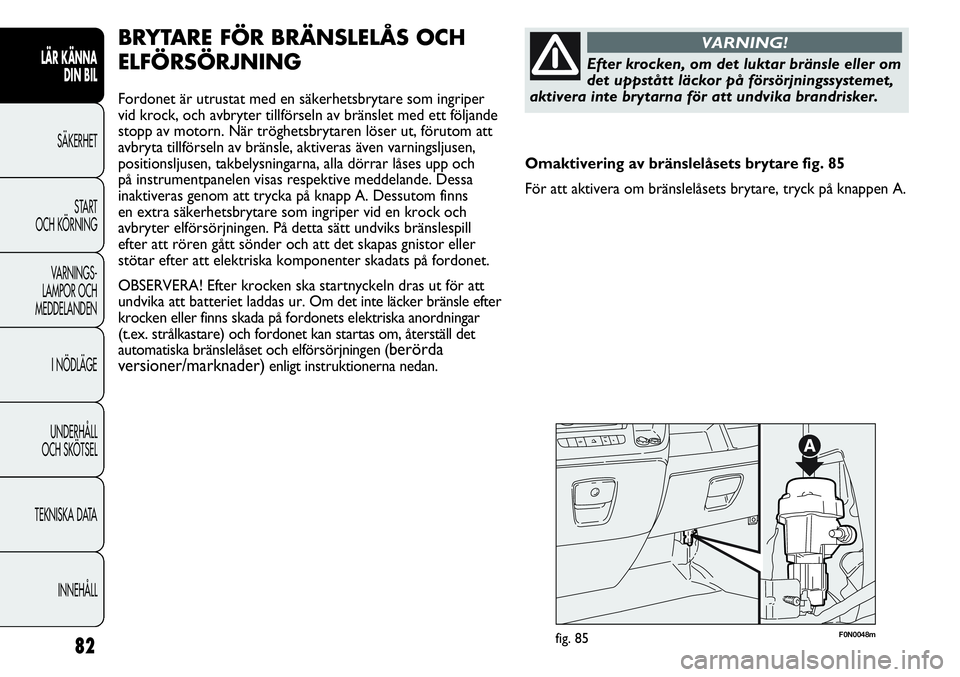

BRYTARE FÖR BRÄNSLELÅS OCH
ELFÖRSÖRJNING
Fordonet är utrustat med en säkerhetsbrytare som ingriper
vid krock, och avbryter tillförseln av bränslet med ett följande
stopp av motorn. När tröghetsbrytaren löser ut, förutom att
avbryta tillförseln av bränsle, aktiveras även varningsljusen,
positionsljusen, takbelysningarna, alla dörrar låses upp och
på instrumentpanelen visas respektive meddelande. Dessa
inaktiveras genom att trycka på knapp A. Dessutom finns
en extra säkerhetsbrytare som ingriper vid en krock och
avbryter elförsörjningen. På detta sätt undviks bränslespill
efter att rören gått sönder och att det skapas gnistor eller
stötar efter att elektriska komponenter skadats på fordonet.
OBSERVERA! Efter krocken ska startnyckeln dras ut för att
undvika att batteriet laddas ur. Om det inte läcker bränsle efter
krocken eller finns skada på fordonets elektriska anordningar
(t.ex. strålkastare) och fordonet kan startas om, återställ det
automatiska bränslelåset och elförsörjningen (
berörda
versioner/marknader)enligt instruktionerna nedan.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Efter krocken, om det luktar bränsle eller om
det uppstått läckor på försörjningssystemet,
aktivera inte brytarna för att undvika brandrisker.
VARNING!
Omaktivering av bränslelåsets brytare fig. 85
För att aktivera om bränslelåsets brytare, tryck på knappen A.

83
F0N0127mfig. 86
OBSERVERA! För andra utföranden än skolbuss/minibuss har
knapp B ersatts av en särskild säkring. För byte av denna
hänvisas till Fiats servicenät.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Innan strömbrytaren startas om, kontrollera
noggrant att inga läckage eller skador på
fordonets elektriska anordningar förekommer (t.ex.
strålkastare).
VARNING!
Innan bränslelåsets brytare omaktiveras,
kontrollera noggrant att det inte läcker
bränsle eller finns skador på fordonets elektriska
anordningarna (t.ex. strålkastare).
VARNING!

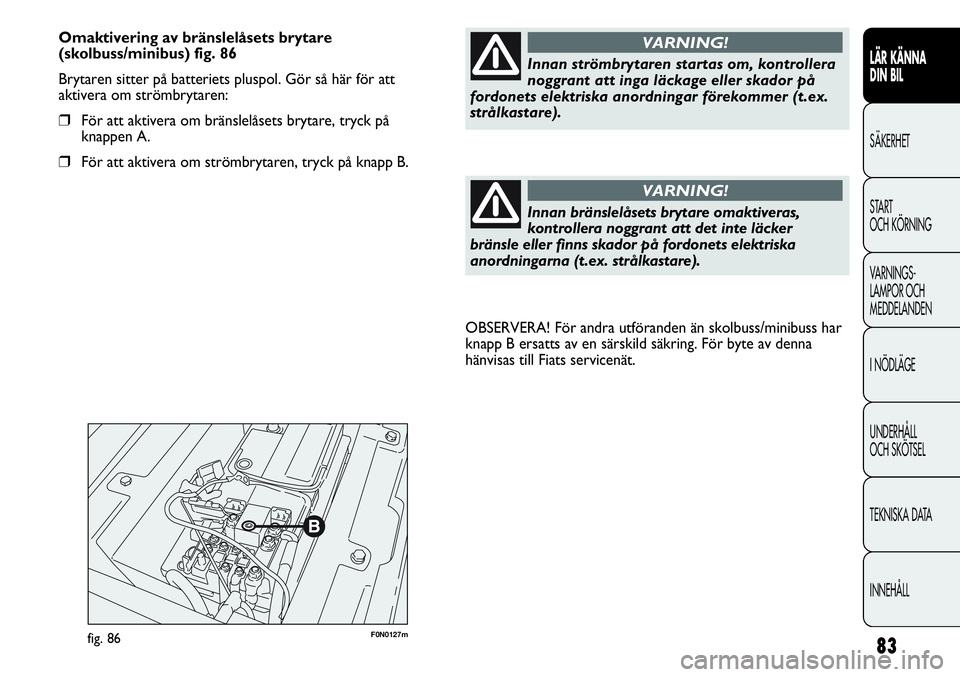

Omaktivering av bränslelåsets brytare
(skolbuss/minibus) fig. 86
Brytaren sitter på batteriets pluspol. Gör så här för att
aktivera om strömbrytaren:
❒För att aktivera om bränslelåsets brytare, tryck på
knappen A.
❒För att aktivera om strömbrytaren, tryck på knapp B.

84
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0049mfig. 87

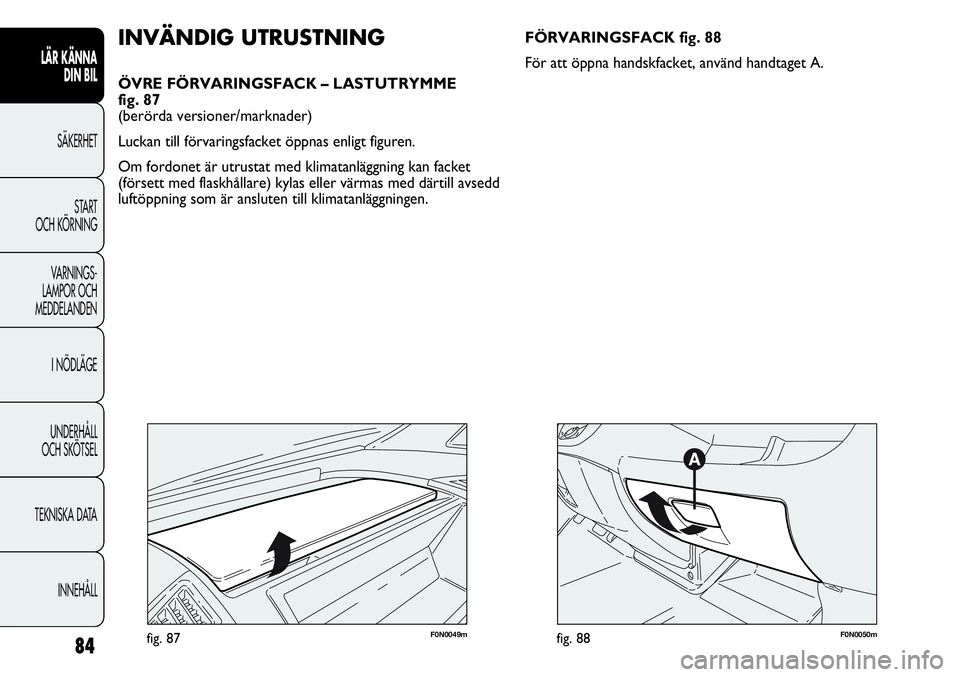

INVÄNDIG UTRUSTNING
ÖVRE FÖRVARINGSFACK – LASTUTRYMME
fig. 87
(berörda versioner/marknader)
Luckan till förvaringsfacket öppnas enligt figuren.
Om fordonet är utrustat med klimatanläggning kan facket
(försett med flaskhållare) kylas eller värmas med därtill avsedd
luftöppning som är ansluten till klimatanläggningen.FÖRVARINGSFACK fig. 88
För att öppna handskfacket, använd handtaget A.
F0N0050mfig. 88

85
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0051mfig. 89

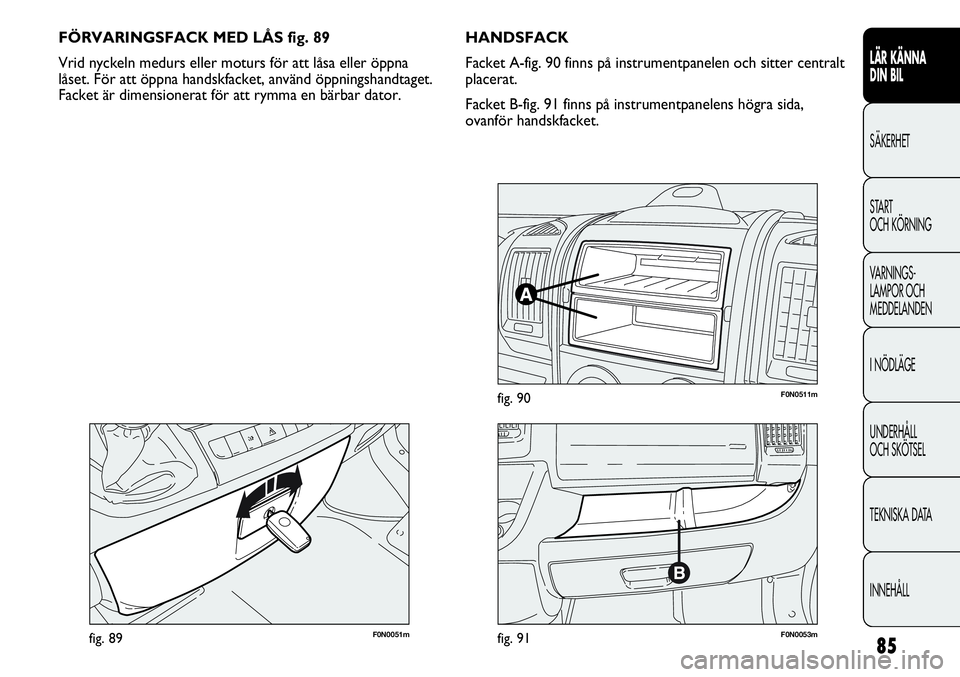

FÖRVARINGSFACK MED LÅS fig. 89
Vrid nyckeln medurs eller moturs för att låsa eller öppna
låset. För att öppna handskfacket, använd öppningshandtaget.
Facket är dimensionerat för att rymma en bärbar dator.HANDSFACK
Facket A-fig. 90 finns på instrumentpanelen och sitter centralt
placerat.
Facket B-fig. 91 finns på instrumentpanelens högra sida,
ovanför handskfacket.
F0N0511mfig. 90
F0N0053mfig. 91

86
F0N0128mfig. 92F0N0134mfig. 93

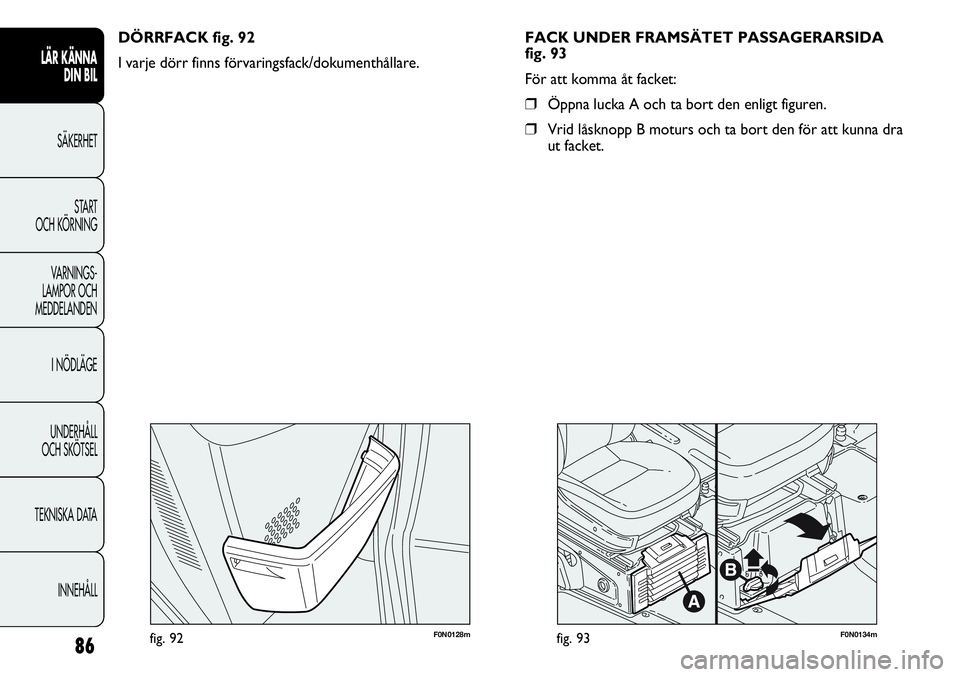

FACK UNDER FRAMSÄTET PASSAGERARSIDA
fig. 93
För att komma åt facket:
❒Öppna lucka A och ta bort den enligt figuren.
❒Vrid låsknopp B moturs och ta bort den för att kunna dra
ut facket.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
DÖRRFACK fig. 92
I varje dörr finns förvaringsfack/dokumenthållare.
