FIAT DUCATO 2013 Руководство по эксплуатации и техобслуживанию (in Russian)

167
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

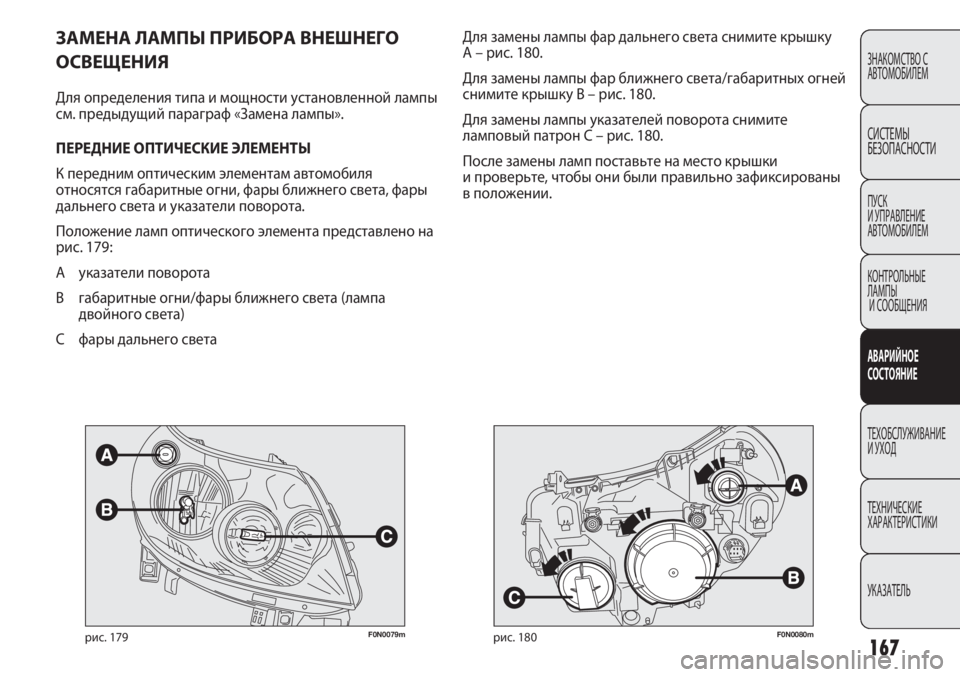

F0N0079mрис. 179F0N0080mрис. 180
Для замены лампы фар дальнего света снимите крышку
A – рис. 180.
Для замены лампы фар ближнего света/габаритных огней
снимите крышку В – рис. 180.
Для замены лампы указателей поворота снимите
ламповый патрон С – рис. 180.
После замены ламп поставьте на место крышки
и проверьте, чтобы они были правильно зафиксированы
в положении.ЗАМЕНА ЛАМПЫ ПРИБОРА ВНЕШНЕГО
ОСВЕЩЕНИЯ
Для определения типа и мощности установленной лампы
см. предыдущий параграф «Замена лампы».
ПЕРЕДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
К передним оптическим элементам автомобиля
относятся габаритные огни, фары ближнего света, фары
дальнего света и указатели поворота.
Положение ламп оптического элемента представлено на
рис. 179:
A указатели поворота
B габаритные огни/фары ближнего света (лампа
двойного света)
C фары дальнего света

168
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

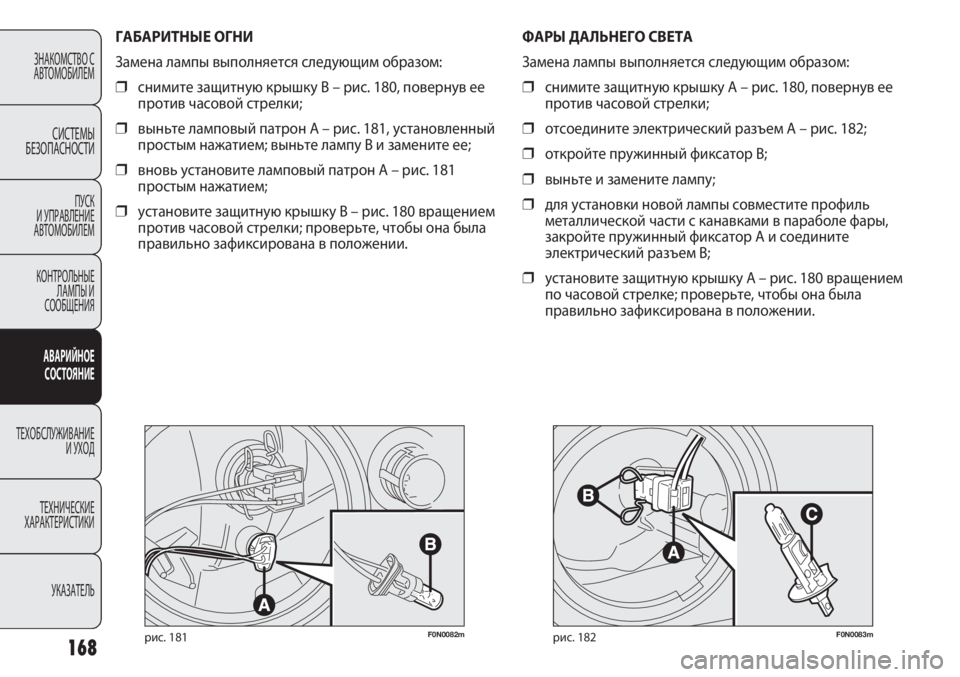

F0N0082mрис. 181F0N0083mрис. 182
ФАРЫ ДАЛЬНЕГО СВЕТА
Замена лампы выполняется следующим образом:
❒снимите защитную крышку А – рис. 180, повернув ее
против часовой стрелки;
❒отсоедините электрический разъем А – рис. 182;
❒откройте пружинный фиксатор В;
❒выньте и замените лампу;
❒для установки новой лампы совместите профиль
металлической части с канавками в параболе фары,
закройте пружинный фиксатор А и соедините
электрический разъем B;
❒установите защитную крышку А – рис. 180 вращением
по часовой стрелке; проверьте, чтобы она была
правильно зафиксирована в положении. ГАБАРИТНЫЕ ОГНИ
Замена лампы выполняется следующим образом:
❒снимите защитную крышку В – рис. 180, повернув ее
против часовой стрелки;
❒выньте ламповый патрон А – рис. 181, установленный
простым нажатием; выньте лампу B и замените ее;
❒вновь установите ламповый патрон А – рис. 181
простым нажатием;
❒установите защитную крышку В – рис. 180 вращением
против часовой стрелки; проверьте, чтобы она была
правильно зафиксирована в положении.

169
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

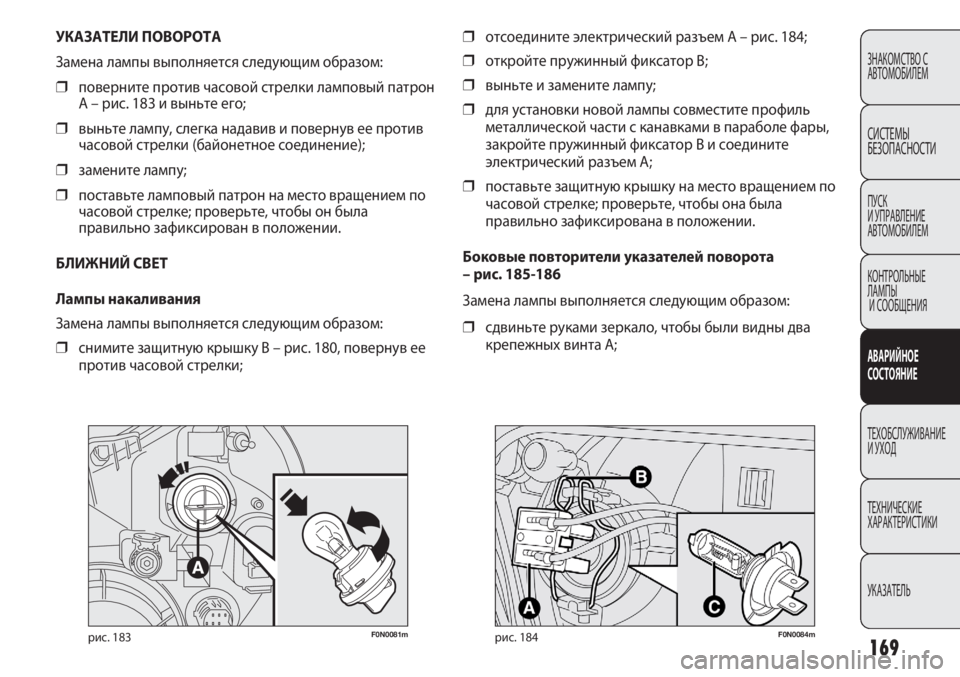

F0N0081mрис. 183
УКАЗАТЕЛИ ПОВОРОТА
Замена лампы выполняется следующим образом:
❒поверните против часовой стрелки ламповый патрон
А – рис. 183 и выньте его;
❒выньте лампу, слегка надавив и повернув ее против
часовой стрелки (байонетное соединение);
❒замените лампу;
❒поставьте ламповый патрон на место вращением по
часовой стрелке; проверьте, чтобы он была
правильно зафиксирован в положении.
БЛИЖНИЙ СВЕТ
Лампы накаливания
Замена лампы выполняется следующим образом:
❒снимите защитную крышку В – рис. 180, повернув ее
против часовой стрелки;
F0N0084mрис. 184
❒отсоедините электрический разъем А – рис. 184;
❒откройте пружинный фиксатор В;
❒выньте и замените лампу;
❒для установки новой лампы совместите профиль
металлической части с канавками в параболе фары,
закройте пружинный фиксатор В и соедините
электрический разъем А;
❒поставьте защитную крышку на место вращением по
часовой стрелке; проверьте, чтобы она была
правильно зафиксирована в положении.
Боковые повторители указателей поворота
– рис. 185-186
Замена лампы выполняется следующим образом:
❒сдвиньте руками зеркало, чтобы были видны два
крепежных винта A;

170
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0169mрис. 185
❒крестовой отверткой в комплекте отвинтите винты
и выньте патрон, освободив его от зубцов;
❒отвинтите колбу и замените лампу В вращением
против часовой стрелки.
F0N0170mрис. 186
ПРОТИВОТУМАННЫЕ ФАРЫ
(для моделей/рынков, где предусмотрено)
Для замены ламп передних противотуманных фар
А – рис. 187 выполните следующие операции:
❒полностью поверните руль влево;
❒откройте крышку в ограждении передней колесной
арки, отвинтив самонарезающий винт;
❒снимите крышку с байонетного соединения;
❒отсоедините разъем;
❒откройте пружинный фиксатор;
❒выньте и замените лампу;
❒для установки новой лампы совместите профиль
металлической части с канавками в параболе фары,
закройте пружинный фиксатор и соедините
электрический разъем;
❒установите крышку на байонетное соединение.
F0N0339mрис. 187

171
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

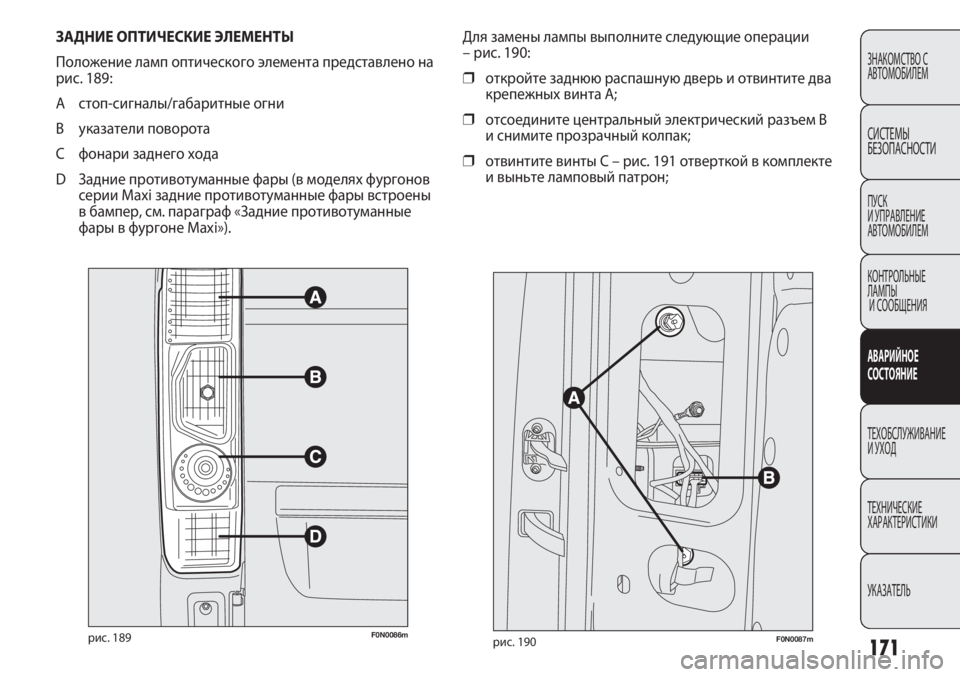

ЗАДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
Положение ламп оптического элемента представлено на
рис. 189:
A стоп-сигналы/габаритные огни
B указатели поворота
C фонари заднего хода
D Задние противотуманные фары (в моделях фургонов
серии Maxi задние противотуманные фары встроены
в бампер, см. параграф «Задние противотуманные
фары в фургоне Maxi»).
F0N0086mрис. 189
Для замены лампы выполните следующие операции
– рис. 190:
❒откройте заднюю распашную дверь и отвинтите два
крепежных винта A;
❒отсоедините центральный электрический разъем B
и снимите прозрачный колпак;
❒отвинтите винты C – рис. 191 отверткой в комплекте
и выньте ламповый патрон;
F0N0087mрис. 190

172
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

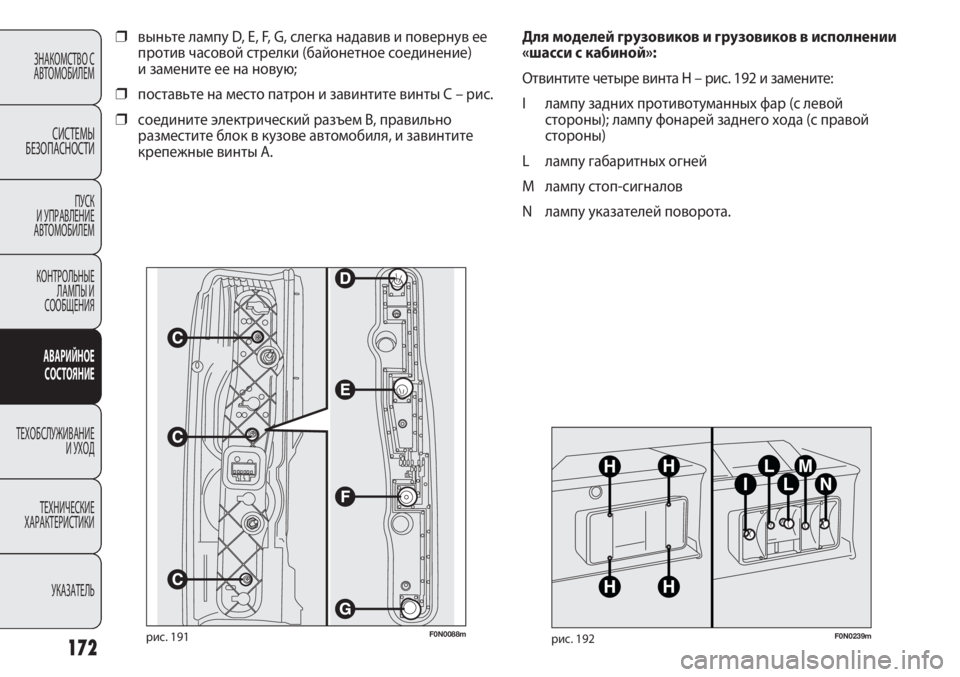

F0N0088mрис. 191
❒выньте лампу D, E, F, G, слегка надавив и повернув ее
против часовой стрелки (байонетное соединение)
и замените ее на новую;
❒поставьте на место патрон и завинтите винты С – рис.
❒соедините электрический разъем B, правильно
разместите блок в кузове автомобиля, и завинтите
крепежные винты A.
F0N0239mрис. 192
Для моделей грузовиков и грузовиков в исполнении
«шасси с кабиной»:
Отвинтите четыре винта H – рис. 192 и замените:
I лампу задних противотуманных фар (с левой
стороны); лампу фонарей заднего хода (с правой
стороны)
L лампу габаритных огней
M лампу стоп-сигналов
N лампу указателей поворота.

173
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

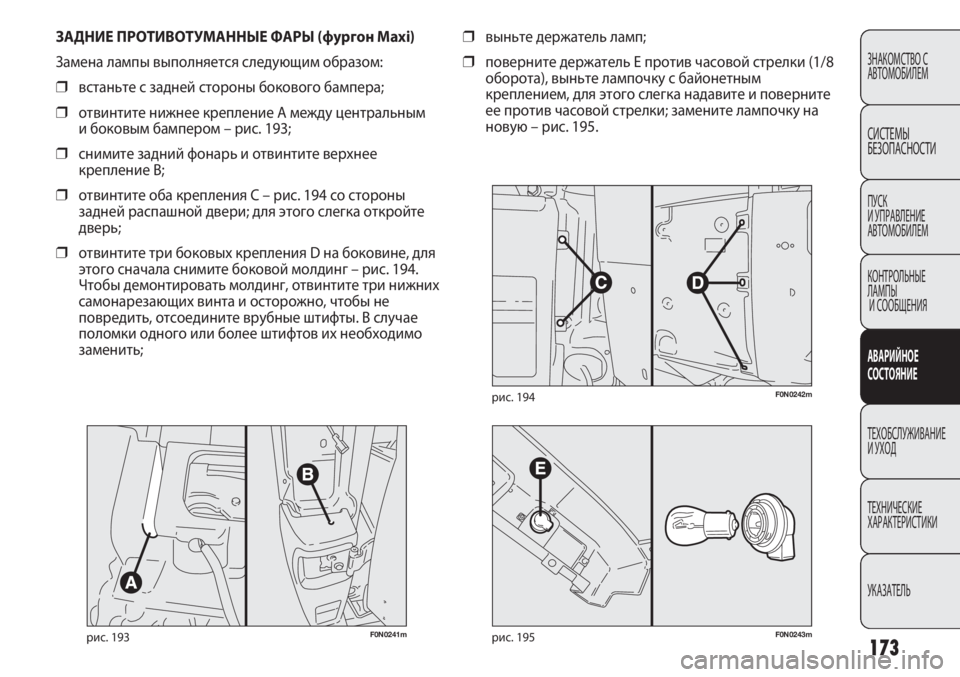

F0N0241mрис. 193
ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ (фургон Maxi)
Замена лампы выполняется следующим образом:
❒встаньте с задней стороны бокового бампера;
❒отвинтите нижнее крепление А между центральным
и боковым бампером – рис. 193;
❒снимите задний фонарь и отвинтите верхнее
крепление B;
❒отвинтите оба крепления C – рис. 194 со стороны
задней распашной двери; для этого слегка откройте
дверь;
❒отвинтите три боковых крепления D на боковине, для
этого сначала снимите боковой молдинг – рис. 194.
Чтобы демонтировать молдинг, отвинтите три нижних
самонарезающих винта и осторожно, чтобы не
повредить, отсоедините врубные штифты. В случае
поломки одного или более штифтов их необходимо
заменить;
F0N0242mрис. 194
F0N0243mрис. 195
❒выньте держатель ламп;
❒поверните держатель Е против часовой стрелки (1/8
оборота), выньте лампочку с байонетным
креплением, для этого слегка надавите и поверните
ее против часовой стрелки; замените лампочку на
новую – рис. 195.

174
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

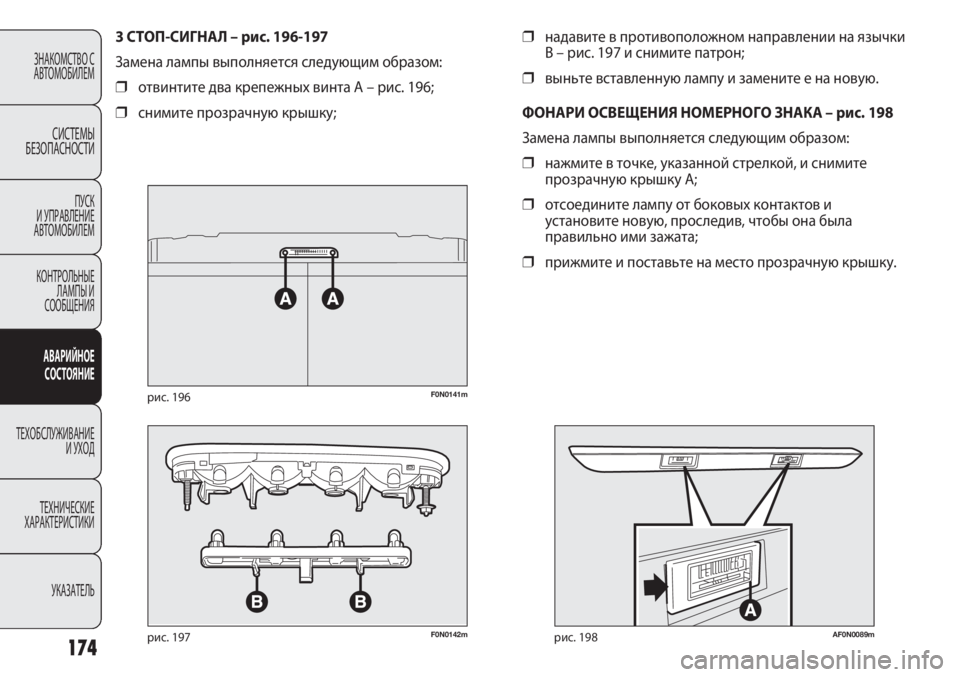

❒надавите в противоположном направлении на язычки
В – рис. 197 и снимите патрон;
❒выньте вставленную лампу и замените е на новую.
ФОНАРИ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА – рис. 198
Замена лампы выполняется следующим образом:
❒нажмите в точке, указанной стрелкой, и снимите
прозрачную крышку A;
❒отсоедините лампу от боковых контактов и
установите новую, проследив, чтобы она была
правильно ими зажата;
❒прижмите и поставьте на место прозрачную крышку. 3 СТОП-СИГНАЛ – рис. 196-197
Замена лампы выполняется следующим образом:
❒отвинтите два крепежных винта А – рис. 196;
❒снимите прозрачную крышку;
F0N0141mрис. 196
F0N0142mрис. 197AF0N0089mрис. 198

175
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

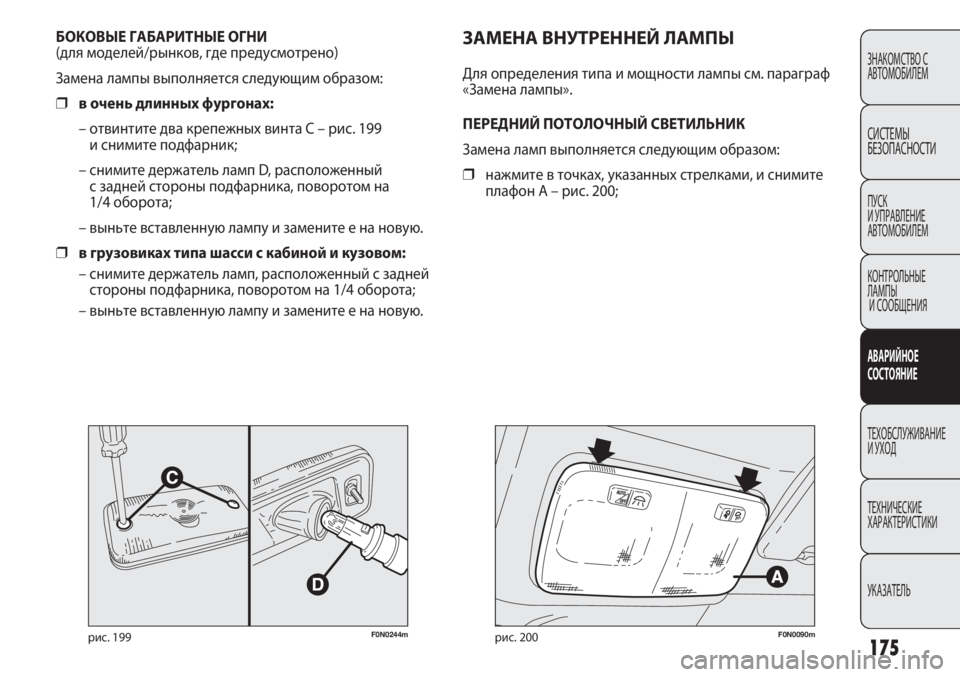

F0N0244mрис. 199
ЗАМЕНА ВНУТРЕННЕЙ ЛАМПЫ
Для определения типа и мощности лампы см. параграф
«Замена лампы».
ПЕРЕДНИЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК
Замена ламп выполняется следующим образом:
❒нажмите в точках, указанных стрелками, и снимите
плафон A – рис. 200; БОКОВЫЕ ГАБАРИТНЫЕ ОГНИ
(для моделей/рынков, где предусмотрено)
Замена лампы выполняется следующим образом:
❒в очень длинных фургонах:
– отвинтите два крепежных винта С – рис. 199
и снимите подфарник;
– снимите держатель ламп D, расположенный
с задней стороны подфарника, поворотом на
1/4 оборота;
– выньте вставленную лампу и замените е на новую.
❒в грузовиках типа шасси с кабиной и кузовом:
– снимите держатель ламп, расположенный с задней
стороны подфарника, поворотом на 1/4 оборота;
– выньте вставленную лампу и замените е на новую.
F0N0090mрис. 200

176
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

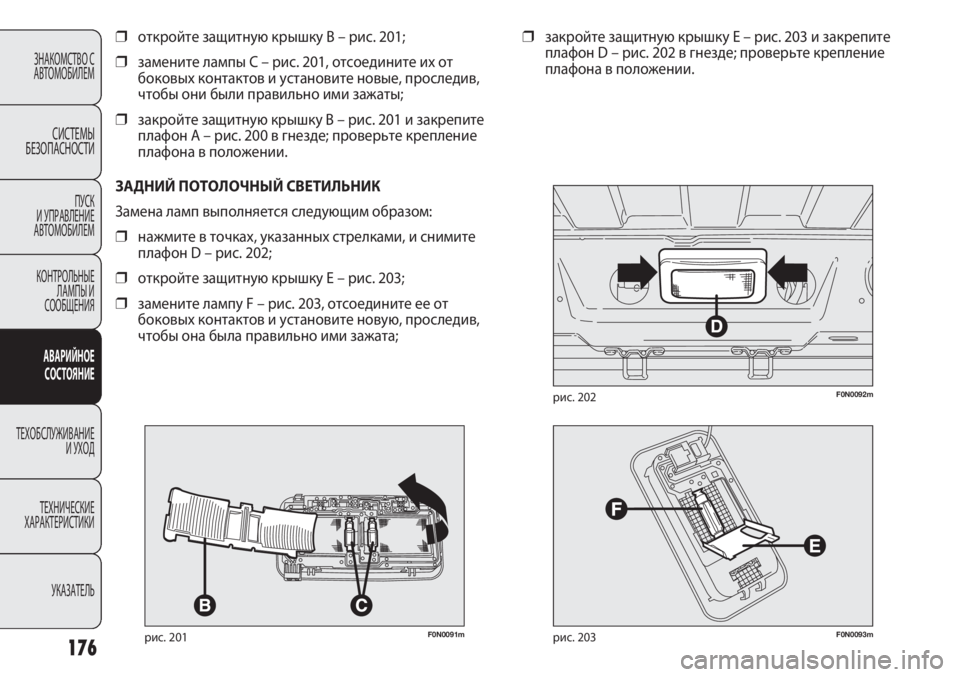

F0N0091mрис. 201
❒откройте защитную крышку В – рис. 201;
❒замените лампы С – рис. 201, отсоедините их от
боковых контактов и установите новые, проследив,
чтобы они были правильно ими зажаты;
❒закройте защитную крышку В – рис. 201 и закрепите
плафон A – рис. 200 в гнезде; проверьте крепление
плафона в положении.
ЗАДНИЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК
Замена ламп выполняется следующим образом:
❒нажмите в точках, указанных стрелками, и снимите
плафон D – рис. 202;
❒откройте защитную крышку Е – рис. 203;
❒замените лампу F – рис. 203, отсоедините ее от
боковых контактов и установите новую, проследив,
чтобы она была правильно ими зажата;
F0N0093mрис. 203
F0N0092mрис. 202
❒закройте защитную крышку Е – рис. 203 и закрепите
плафон D – рис. 202 в гнезде; проверьте крепление
плафона в положении.
