FIAT DUCATO 2013 Руководство по эксплуатации и техобслуживанию (in Russian)

177
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0094mрис. 204

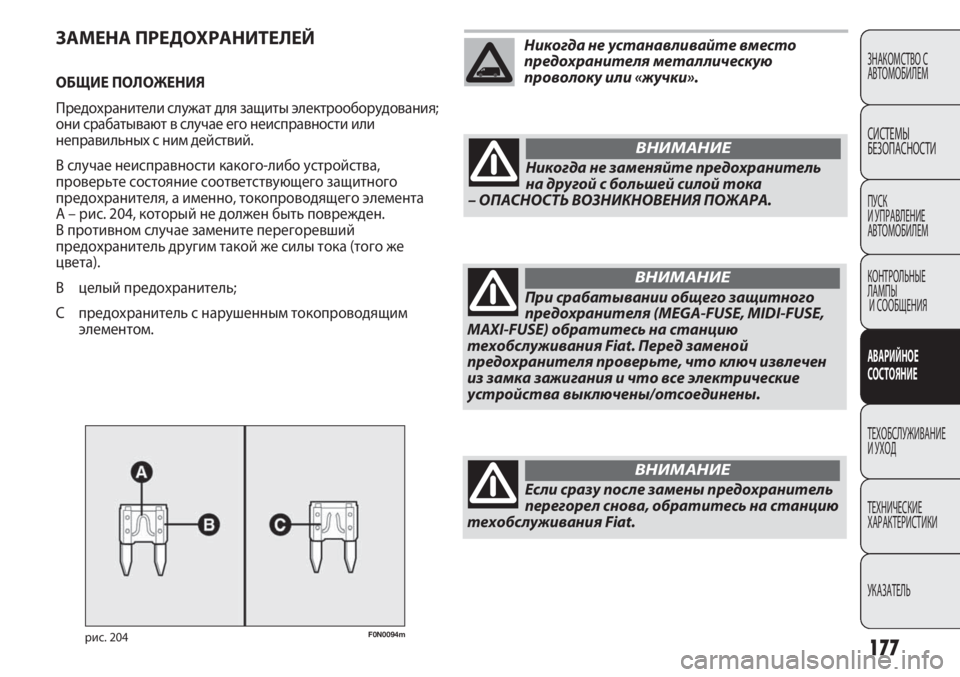

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ ПОЛОЖЕНИЯ
Предохранители служат для защиты электрооборудования;
они срабатывают в случае его неисправности или
неправильных с ним действий.
В случае неисправности какого-либо устройства,
проверьте состояние соответствующего защитного
предохранителя, а именно, токопроводящего элемента
A – рис. 204, который не должен быть поврежден.
В противном случае замените перегоревший
предохранитель другим такой же силы тока (того же
цвета).
B целый предохранитель;
C предохранитель с нарушенным токопроводящим
элементом.
Никогда не устанавливайте вместо
предохранителя металлическую
проволоку или «жучки».
Никогда не заменяйте предохранитель
на другой с большей силой тока
– ОПАСНОСТЬ ВОЗНИКНОВЕНИ ПОЖАРА.
ВНИМАНИЕ
При срабатывании общего защитного
предохранителя (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) обратитесь на станцию
техобслуживания Fiat. Перед заменой
предохранителя проверьте, что ключ извлечен
из замка зажигания и что все электрические
устройства выключены/отсоединены.
ВНИМАНИЕ
Если сразу после замены предохранитель
перегорел снова, обратитесь на станцию
техобслуживания Fiat.
ВНИМАНИЕ

178
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
При срабатывании общего
предохранителя систем безопасности
(подушки безопасности, тормозная система),
систем силовых агрегатов (двигатель, система
КПП) или системы управления автомобилем,
обратитесь на станцию техобслуживания Fiat.
ВНИМАНИЕ
F0N0095mрис. 205F0N0513mрис. 206
Блок управления в моторном отсеке
Для доступа к блоку с предохранителями – рис. 208
снимите защитную крышку – рис. 207.
Дополнительный блок управления на правой
центральной стойке
(для моделей/рынков, где предусмотрено)
Для доступа к блоку с предохранителями – рис. 210
снимите защитную крышку – рис. 209.

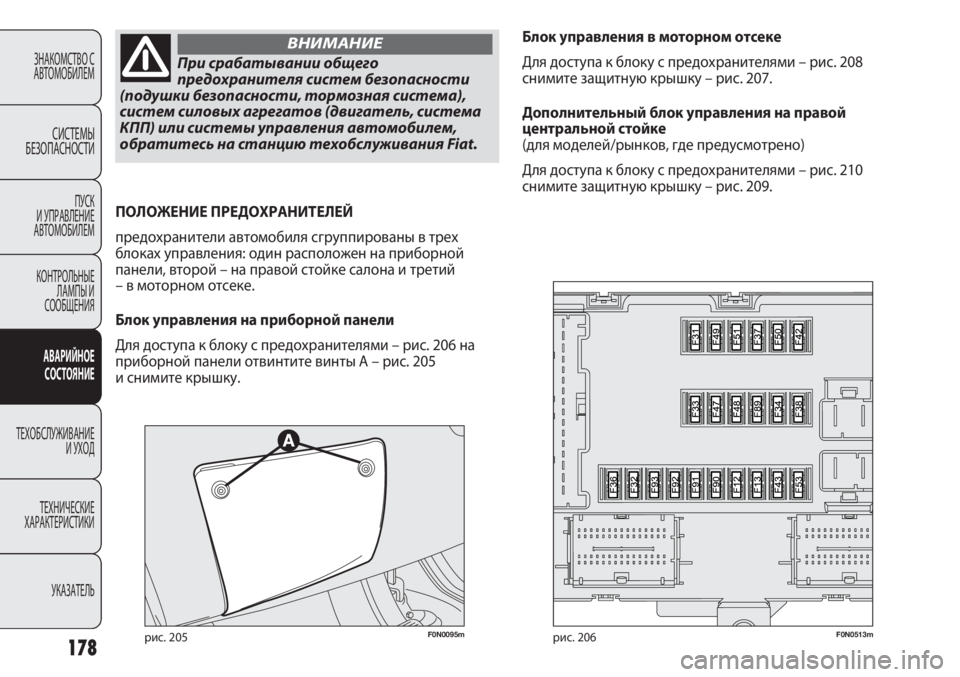

ПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ
предохранители автомобиля сгруппированы в трех
блоках управления: один расположен на приборной
панели, второй – на правой стойке салона и третий
– в моторном отсеке.
Блок управления на приборной панели
Для доступа к блоку с предохранителями – рис. 206 на
приборной панели отвинтите винты А – рис. 205
и снимите крышку.

179
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

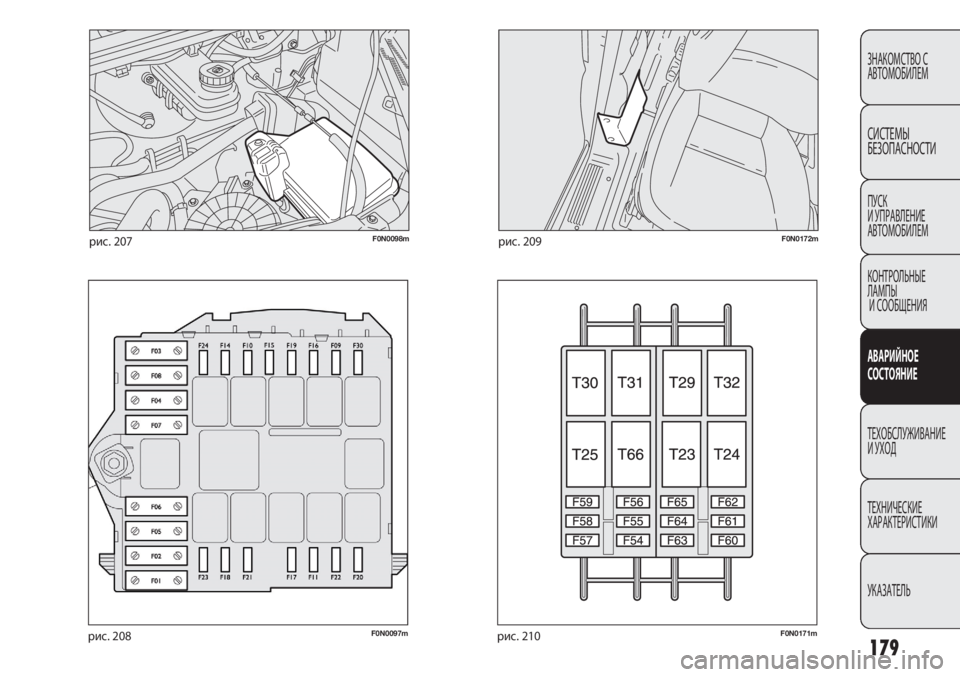

F0N0098mрис. 207
F0N0097mрис. 208
F0N0172mрис. 209
F0N0171mрис. 210

180
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

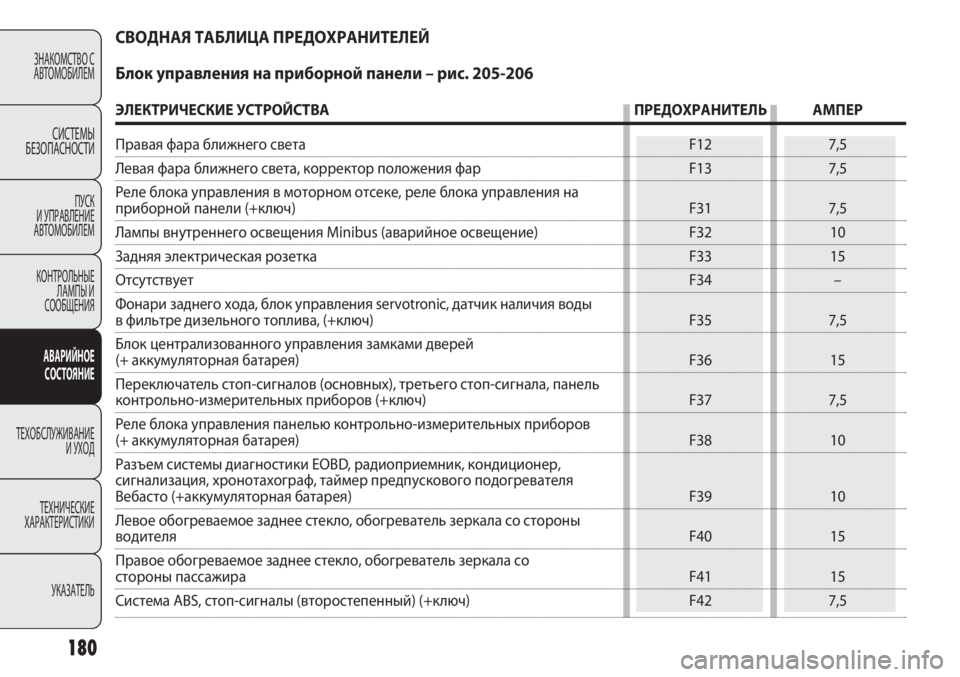

СВОДНАЯ ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ
Блок управления на приборной панели – рис. 205-206
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Правая фара ближнего света F12 7,5
Левая фара ближнего света, корректор положения фар F13 7,5
Реле блока управления в моторном отсеке, реле блока управления на
приборной панели (+ключ) F31 7,5
Лампы внутреннего освещения Minibus (аварийное освещение) F32 10
Задняя электрическая розетка F33 15
ОтсутствуетF34 –
Фонари заднего хода, блок управления servotronic, датчик наличия воды
в фильтре дизельного топлива, (+ключ) F35 7,5
Блок централизованного управления замками дверей
(+ аккумуляторная батарея) F36 15
Переключатель стоп-сигналов (основных), третьего стоп-сигнала, панель
контрольно-измерительных приборов (+ключ) F37 7,5
Реле блока управления панелью контрольно-измерительных приборов
(+ аккумуляторная батарея) F38 10
Разъем системы диагностики EOBD, радиоприемник, кондиционер,
сигнализация, хронотахограф, таймер предпускового подогревателя
Вебасто (+аккумуляторная батарея) F39 10
Левое обогреваемое заднее стекло, обогреватель зеркала со стороны
водителяF40 15
Правое обогреваемое заднее стекло, обогреватель зеркала со
стороны пассажира F41 15
Система ABS, стоп-сигналы (второстепенный) (+ключ) F42 7,5

181
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Стеклоочиститель (+ключ) F43 30
Прикуриватель, передняя электрическая розетка F44 20
Устройства управления на двери водителя, устройства управления
на двери пассажира F45 7,5
ОтсутствуетF46 –
Стеклоподъемник двери водителя F47 20
Стеклоподъемник двери пассажира F48 20
Радиоприемник, стеклоподъемник двери водителя,
устройства приборной панели, датчик дождя (+ключ) F49 7,5
Подушка безопасности (+ключ) F50 7,5
Кондиционер, круиз-контроль, хронотахограф (+ключ) F51 7,5
Реле вспомогательного блока управления F52 7,5
Панель контрольно-измерительных приборов, задние
противотуманные фары (+аккумуляторная батарея) F53 7,5

182
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

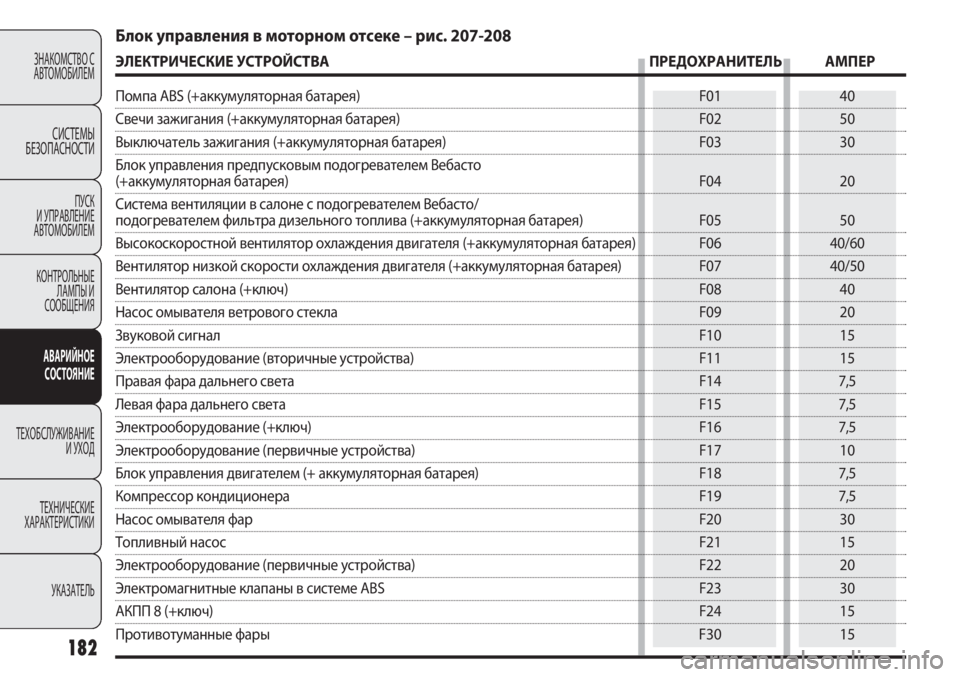

Блок управления в моторном отсеке – рис. 207-208
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Помпа ABS (+аккумуляторная батарея) F01 40
Свечи зажигания (+аккумуляторная батарея) F02 50
Выключатель зажигания (+аккумуляторная батарея) F03 30
Блок управления предпусковым подогревателем Вебасто
(+аккумуляторная батарея) F04 20
Система вентиляции в салоне с подогревателем Вебасто/
подогревателем фильтра дизельного топлива (+аккумуляторная батарея) F05 50
Высокоскоростной вентилятор охлаждения двигателя (+аккумуляторная батарея) F06 40/60
Вентилятор низкой скорости охлаждения двигателя (+аккумуляторная батарея) F07 40/50
Вентилятор салона (+ключ) F08 40
Насос омывателя ветрового стекла F09 20
Звуковой сигнал F10 15
Электрооборудование (вторичные устройства) F11 15
Правая фара дальнего света F14 7,5
Левая фара дальнего света F15 7,5
Электрооборудование (+ключ) F16 7,5
Электрооборудование (первичные устройства) F17 10
Блок управления двигателем (+ аккумуляторная батарея) F18 7,5
Компрессор кондиционера F19 7,5
Насос омывателя фар F20 30
Топливный насос F21 15
Электрооборудование (первичные устройства) F22 20
Электромагнитные клапаны в системе ABS F23 30
АКПП 8 (+ключ)F24 15
Противотуманные фары
F30 15

183
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

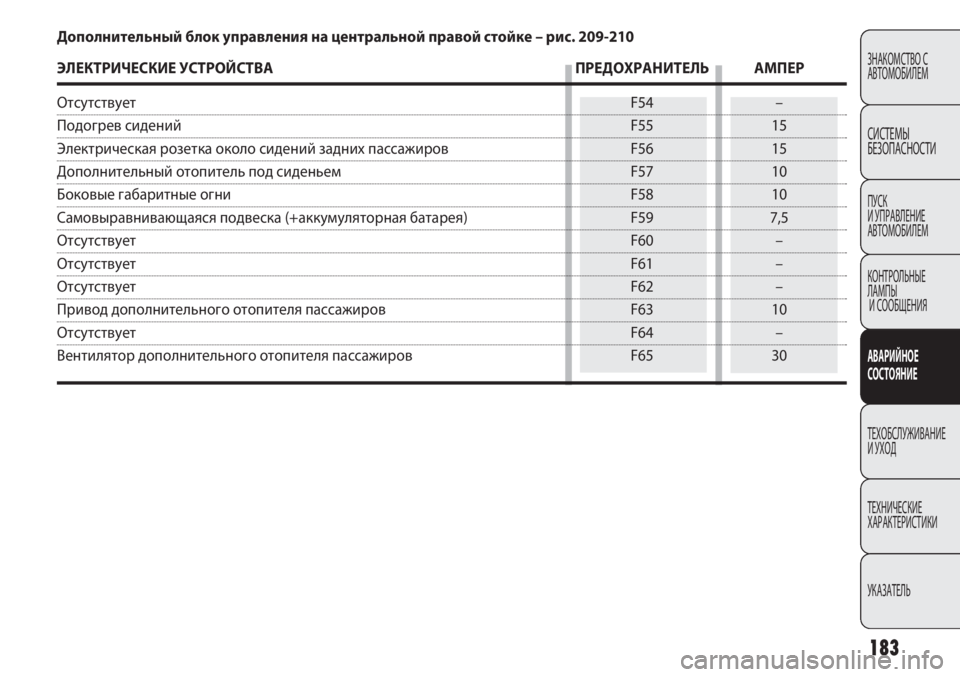

Дополнительный блок управления на центральной правой стойке – рис. 209-210
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
ОтсутствуетF54 –
Подогрев сидений F55 15
Электрическая розетка около сидений задних пассажиров F56 15
Дополнительный отопитель под сиденьем F57 10
Боковые габаритные огни F58 10
Самовыравнивающаяся подвеска (+аккумуляторная батарея) F59 7,5
ОтсутствуетF60 –
ОтсутствуетF61 –
ОтсутствуетF62 –
Привод дополнительного отопителя пассажиров F63 10
ОтсутствуетF64 –
Вентилятор дополнительного отопителя пассажиров F65 30

184

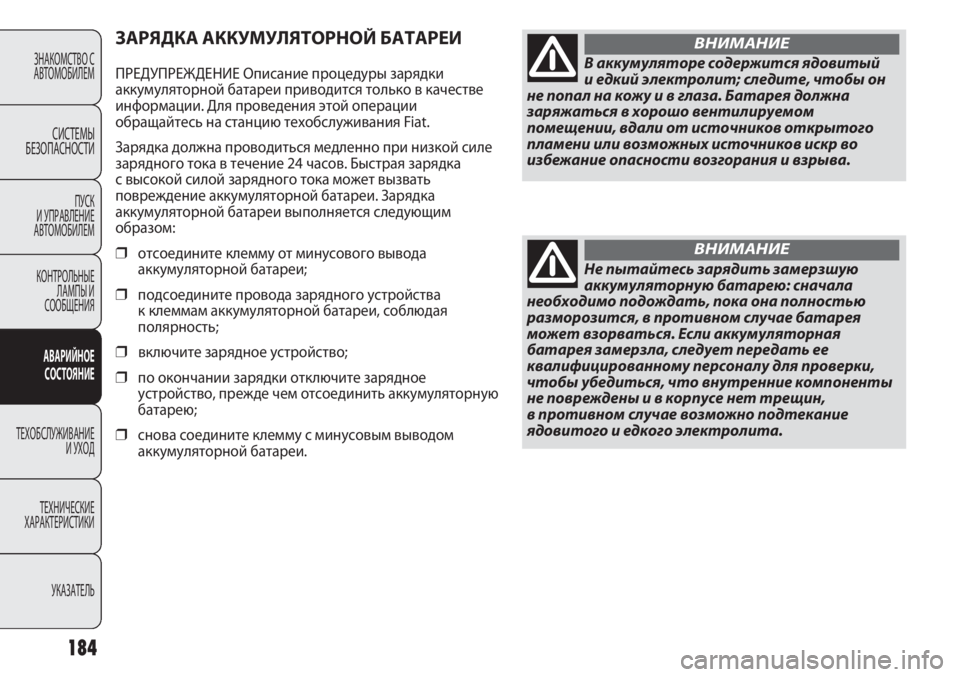

ЗАРЯДКА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДУПРЕЖДЕНИЕ Описание процедуры зарядки
аккумуляторной батареи приводится только в качестве
информации. Для проведения этой операции
обращайтесь на станцию техобслуживания Fiat.
Зарядка должна проводиться медленно при низкой силе
зарядного тока в течение 24 часов. Быстрая зарядка
с высокой силой зарядного тока может вызвать
повреждение аккумуляторной батареи. Зарядка
аккумуляторной батареи выполняется следующим
образом:
❒отсоедините клемму от минусового вывода
аккумуляторной батареи;
❒подсоедините провода зарядного устройства
к клеммам аккумуляторной батареи, соблюдая
полярность;
❒включите зарядное устройство;
❒по окончании зарядки отключите зарядное
устройство, прежде чем отсоединить аккумуляторную
батарею;
❒снова соедините клемму с минусовым выводом
аккумуляторной батареи.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
В аккумуляторе содержится ядовитый
и едкий электролит; следите, чтобы он
не попал на кожу и в глаза. Батарея должна
заряжаться в хорошо вентилируемом
помещении, вдали от источников открытого
пламени или возможных источников искр во
избежание опасности возгорания и взрыва.
ВНИМАНИЕ
Не пытайтесь зарядить замерзшую
аккумуляторную батарею: сначала
необходимо подождать, пока она полностью
разморозится, в противном случае батарея
может взорваться. Если аккумуляторная
батарея замерзла, следует передать ее
квалифицированному персоналу для проверки,
чтобы убедиться, что внутренние компоненты
не повреждены и в корпусе нет трещин,
в противном случае возможно подтекание
ядовитого и едкого электролита.
ВНИМАНИЕ

185F0N0340mрис. 211

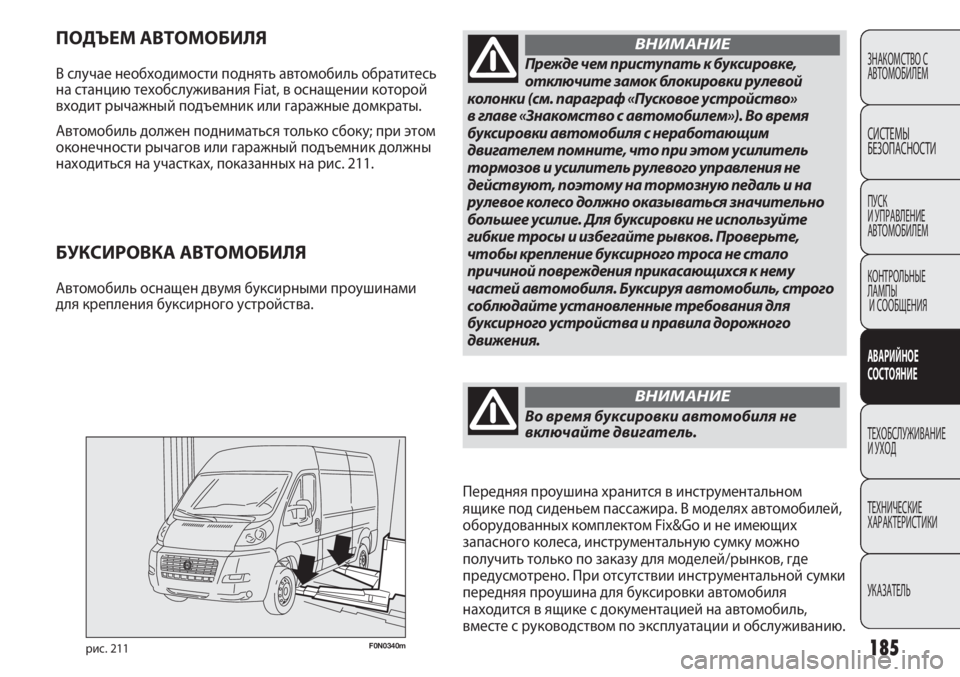

ПОДЪЕМ АВТОМОБИЛЯ
В случае необходимости поднять автомобиль обратитесь
на станцию техобслуживания Fiat, в оснащении которой
входит рычажный подъемник или гаражные домкраты.
Автомобиль должен подниматься только сбоку; при этом
оконечности рычагов или гаражный подъемник должны
находиться на участках, показанных на рис. 211.ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Во время буксировки автомобиля не
включайте двигатель.
ВНИМАНИЕ
Прежде чем приступать к буксировке,
отключите замок блокировки рулевой
колонки (см. параграф «Пусковое устройство»
в главе «Знакомство с автомобилем»). Во время
буксировки автомобиля с неработающим
двигателем помните, что при этом усилитель
тормозов и усилитель рулевого управления не
действуют, поэтому на тормозную педаль и на
рулевое колесо должно оказываться значительно
большее усилие. Для буксировки не используйте
гибкие тросы и избегайте рывков. Проверьте,
чтобы крепление буксирного троса не стало
причиной повреждения прикасающихся к нему
частей автомобиля. Буксируя автомобиль, строго
соблюдайте установленные требования для
буксирного устройства и правила дорожного
движения.
ВНИМАНИЕ

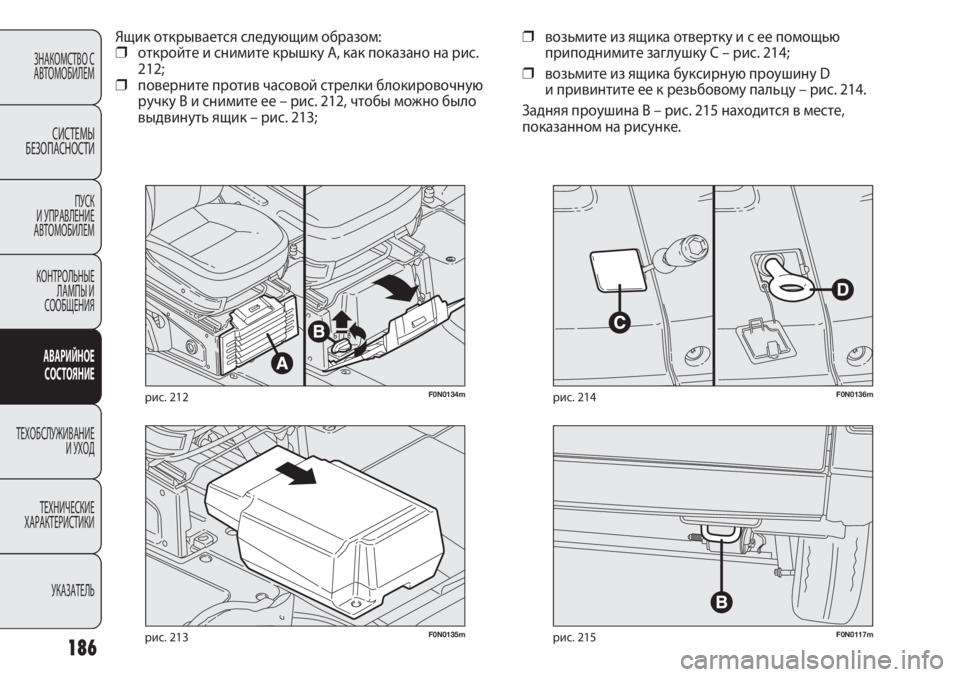

БУКСИРОВКА АВТОМОБИЛЯ
Автомобиль оснащен двумя буксирными проушинами
для крепления буксирного устройства.
Передняя проушина хранится в инструментальном
ящике под сиденьем пассажира. В моделях автомобилей,
оборудованных комплектом Fix&Go и не имеющих
запасного колеса, инструментальную сумку можно
получить только по заказу для моделей/рынков, где
предусмотрено. При отсутствии инструментальной сумки
передняя проушина для буксировки автомобиля
находится в ящике с документацией на автомобиль,
вместе с руководством по эксплуатации и обслуживанию.

186
F0N0117mрис. 215F0N0135mрис. 213
F0N0136mрис. 214
❒возьмите из ящика отвертку и с ее помощью
приподнимите заглушку C – рис. 214;
❒возьмите из ящика буксирную проушину D
и привинтите ее к резьбовому пальцу – рис. 214.
Задняя проушина В – рис. 215 находится в месте,
показанном на рисунке. ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Ящик открывается следующим образом: ❒откройте и снимите крышку А, как показано на рис.
212;
❒поверните против часовой стрелки блокировочную
ручку В и снимите ее – рис. 212, чтобы можно было
выдвинуть ящик – рис. 213;
F0N0134mрис. 212
