HJULOPHÆNG
55)
Versioner Fortil BagtilFortil
Uafhængig ophængning type McPhersonStiv bagbro med røraksel, længdegående
bladfjeder
Bagtil
VIGTIGT
55) Kontrollér, at de sammensatte bladfjedre ikke kommer i kontakt med nogen form for syre
247
7-3-2014 17:0 Pagina 247

BREMSER
Driftsbremser fortil Driftsbremser bagtil Parkeringsbremse
Selvventilerende skivebremser Skivebremser.Mekanisk håndbremse, virkende på
baghjulsbremserne.
VIGTIGT Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved førstkommende bremsning.
248
TEKNISKE DATA
7-3-2014 17:0 Pagina 248

STYRETØJVersioner Vendediameter mellem fortove (m) TypeKort akselafstand11,41
Tandstangsstyring med hydraulisk servo Mellem akselafstand12,81
Mellemlang akselafstand13,89
Lang akselafstand14,43
249
7-3-2014 17:0 Pagina 249

HJULFÆLGE OG DÆK
Fælge i presset stål eller i letmetal.
Slangeløse radialdæk. Alle godkendte
dæk fremgår af bilens
registreringsattest.
VIGTIGT I tilfælde af
uoverensstemmelse mellem
instruktionsbogen og
standardtypegodkendelsen er det alene
sidstnævnte, der er gældende.
Ud over at overholde de specificerede
dimensioner skal dækkene af hensyn til
køresikkerheden og iflg. loven være af
samme mærke og type på alle fire hjul.
VIGTIGT Der må ikke monteres slange
i slangeløse dæk (tubeless).
RESERVEHJUL
Fælg i presset stål. Slangeløst dæk.
HJULGEOMETRI
Forhjulenes spidsning målt mellem
fælgene: –1±1mm.
Målet gælder ved køreklar vægt.FORKLARING TIL
MÆRKNING PÅ DÆK
Eksempel: 215/70 R 15
109S(se fig. 249)
215
Nominel bredde (S, afstand i mm
mellem siderne).
70
Forhold mellem højde og bredde
(H/S) i procent.
RRadialdæk.15
Fælgdiameter (Ø) i tommer.
109
Belastningsindeks (bæreevne)
SMaks. hastighedsindeks
Maks. hastighedsindeksQindtil 160 km/tRindtil 170 km/tSindtil 180 km/tTindtil 190 km/tUindtil 200 km/t
Hindtil 210 km/tVindtil 240 km/t
Hastighedsindeks for
vinterdækQM+S
indtil 160 km/t
TM+S
indtil 190 km/t
HM+S
indtil 210 km/t
Belastningsindeks
(bæreevne)
70
335 kg
71
345 kg
72
355 kg
73
365 kg
74
375 kg
75
387 kg
76
400 kg
77
412 kg
78
425 kg
79
437 kg
80
450 kg
81
462 kg
82
475 kg
83
487 kg
84
500 kg
85
515 kg
86
530 kg
87
545 kg
88
560 kg
249
F1A0247
250
TEKNISKE DATA
7-3-2014 17:0 Pagina 250

89
580 kg
90
600 kg
91
615 kg
DÆK MED
FÆLGBESKYTTELSE196)
BEMÆRK
196) Ved brug af integrerede
hjulkapsler, der er fastgjort (ved
hjælp af fjeder) til metalfælgen og
dæk, som ikke er oprindelige,
eftersalg, og udstyret med
"Fælgbeskyttelse" fig. 250, må der
IKKE monteres hjulkapsler. Brug
af dæk og hjulkapsler, der ikke
passer, kan føre til pludselig tab af
dæktryk.FORKLARING TIL
MÆRKNING PÅ FÆLG
Eksempel: 6J x 15 ET 43
(se fig. 249)6fælgdiameter i tommer (1).Jprofil af fælgkant (forhøjningen i siden
som vulsten på dækket ligger an
mod) (2).15
nominel fælgdiameter i tommer
(svarer til den indvendige diameter af
det dæk der skal monteres) (3 =
Ø).
ET 43
Indpresningsdybde (afstanden fra
fælgmidten til anlægsfladen
mod navet).
250
F1A0248
251
7-3-2014 17:0 Pagina 251

FABRIKSMONTEREDE FÆLGE OG DÆK
Versioner Fælge Fabriksmonterede dæk
Ducato (undtagen fritid)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (fritid)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (undtagen
fritid)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (fritid)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R(*) Afhængigt af versioner/markeder i overensstemmelse med bilens maksimale hastighed.
.
Ved brug af vinterdæk M+S med hastighedsindeks mindre end "S" til 15 tommer hjul og "R" for hjul på 16 tommer skal bilens
maks. hastighed overholdes iflg. tabellen: hastighedsindeks.
VIGTIGT Brug kun de dæk, der er anført i bilens registreringsattest.
Ved brug af dæk af klasse C på bilen Camping, skal der bruges hjul med dækventil i metal. Ved udskiftning anbefales det altid
at bruge dæk af typen Camping.
252
TEKNISKE DATA
7-3-2014 17:0 Pagina 252

DÆKTRYK VED KOLDE DÆK (bar)Fabriksmonterede
dækAnvendelse Fortil Bagtil215/70 R153000 totalvægt (*)
med standarddæk, undtagen
PANORAMA 3300 totalvægt
(*)/ 3500 totalvægt
(*)
med standarddæk
4,0 4,0
4,1 4,5
215/70 R15 PANORAMA med standarddæk 4,1 4,5
225/70 R153000 totalvægt (*)
med brede dæk, undtagen
PANORAMA 3300 totalvægt
(*)/ 3500 totalvægt
(*)
med brede dæk
4,0 4,0
4,1 4,5
225/70 R15 C Vinterdæk M+S klasse C på bilen Camping 4,3 4,75
225/70 R15 PANORAMA med brede dæk 4,1 4,5
215/70 R15 CP Serie med dæk Camping 5,0 5,5
215/75 R164,5 5,0
225/75 R164,5 5,0
225/75 R16 C Vinterdæk M+S klasse C på bilen Camping 5,2 5,2
225/75 R16 CP Dæk af typen Camping 5,5 5,5
225/75 R16 CP 118Serien Maxi 4400 totalvægt med dæk af typen
Camping (afhængigt af versioner/markeder)5,5 6
(*)TotalvægtDæktrykket må være op til +1,0 bar i forhold til de specificerede dæktryk, hvis dækkene er varme. Kontroller trykket igen, når
dækkene er kolde. For vinterdæk skal trykket være 0,2 bar højere end specificeret ovenfor.
253
7-3-2014 17:0 Pagina 253

DIMENSIONERVERSIONEN PANORAMA / COMBI
Målene er angivet i mm og gælder for bil med standarddæk.
Højden gælder med køretøjet i ubelastet tilstand.
251
F1A0367
254
TEKNISKE DATA
7-3-2014 17:0 Pagina 254

COMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)
D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Versionen MINIBUS 16 pladser + 1Målene varierer på basis af de forskellige versioner inden for ovennævnte grænser.
255
7-3-2014 17:0 Pagina 255

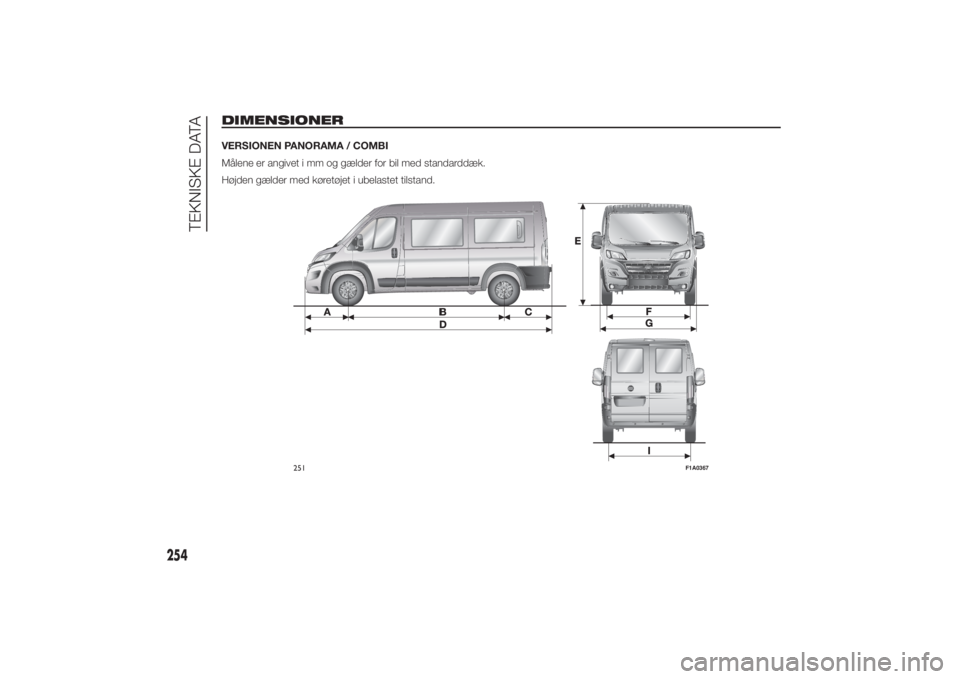

VERSION KASSEVOGN
