FIAT DUCATO 2014 Instrukcja obsługi (in Polish)

URUCHOMIENIE I JAZDA
Poznajmy go w każdym szczególe:
zobaczmy, jak najlepiej wykorzystać cały
jego potencjał.
W tym miejscu można dowiedzieć się,
jak bezpiecznie prowadzić samochód w
każdej sytuacji, a jednocześnie, jak
uczynić z niego najlepszego towarzysza
podróży, zawsze dbającego o nasz
komfort i zawartość portfela.URUCHAMIANIE SILNIKA ...............188
NA POSTOJU .................................189
OBSŁUGA SKRZYNI BIEGÓW ........191
ZALECENIA DOTYCZĄCE
ŁADUNKU .......................................192
OSZCZĘDNOŚĆ PALIWA................193
HOLOWANIE PRZYCZEPY .............195
OPONY ZIMOWE ............................203
ŁAŃCUCHY
PRZECIWPOŚLIZGOWE .................203
DŁUGA NIEKATYWNOŚĆ
POJAZDU .......................................204
187
10-3-2014 11:33 Pagina 187

URUCHAMIANIE
SILNIKASamochód wyposażony jest w
urządzenie elektronicznej blokady
silnika: w przypadku braku
uruchomienia, patrz sekcja „System
Fiat CODE” w rozdziale „Poznawanie
samochodu”.
26) 27)125)
PROCEDURA
Należy wykonać, co następuje:
❒zaciągnąć hamulec postojowy;
❒ustawić dźwignię zmiany biegów na
luz;
❒przekręcić kluczyk w wyłączniku
zapłonu w położenie MAR: w
zestawie wskaźników zaświecą się
lampki sygnalizacyjne
i
;
❒zaczekać na zgaśnięcie lampek
sygnalizacyjnych
i
,co
nastąpi tym szybciej im cieplejszy jest
silnik;
❒wcisnąć do oporu pedał sprzęgła,
bez naciskania pedału
przyspieszenia;❒przekręcić kluczyk w wyłączniku
zapłonu w położenie AVV
natychmiast po zgaśnięciu lampki
sygnalizacyjnej
. Zbyt długie
zwlekanie spowoduje niepotrzebne
nagrzewanie się świec żarowych.
Kluczyk należy puścić bezpośrednio po
uruchomieniu silnika.
Jeżeli silnik nie uruchomi się za
pierwszym razem, przed powtórzeniem
czynności uruchomienia należy
przekręcić kluczyk w wyłączniku
zapłonu w położenie STOP.
Jeżeli w sytuacji, w której kluczyk w
wyłączniku zapłonu znajduje się w
położeniu MAR, lampka sygnalizacyjna
w zestawie wskaźników nadal się
świeci, wówczas zaleca się ustawić
kluczyk w położenie STOP i następnie
ponownie w położenie MAR. Jeżeli
lampka sygnalizacyjna nie zgaśnie,
należy spróbować innym kluczykiem z
wyposażenia.
OSTRZEŻENIE Jeżeli lampka
sygnalizacyjna
w zestawie
wskaźników będzie się świecić, należy
zwrócić się natychmiast do ASO Fiata.
OSTRZEŻENIE Przy wyłączonym silniku
nie należy pozostawiać kluczyka w
wyłączniku zapłonu w położeniu MAR.
28)
ROZGRZEWANIE SILNIKA
ZARAZ PO
URUCHOMIENIU
Należy wykonać, co następuje:
❒ruszać powoli, utrzymując średnie
obroty silnika, bez gwałtownych
przyspieszeń;
❒unikać maksymalnych osiągów
silnika przez pierwsze kilometry.
Zaleca się zaczekać do momentu, w
którym wskazówka na wskaźniku
temperatury płynu układu
chłodzącego silnik zacznie się
przesuwać.
29) 30)
WYŁĄCZANIE SILNIKA
Gdy silnik pracuje na biegu jałowym,
należy przekręcić kluczyk w wyłączniku
zapłonu w położenie STOP.
31) 32)
188
URUCHOMIENIE I JAZDA
10-3-2014 11:33 Pagina 188

OSTRZEŻENIE
26) Zaleca się w pierwszym okresie
użytkowania nie obciążać
samochodu maksymalnie (np.
gwałtownie przyspieszać, jechać
zbyt długo z maksymalnymi
obrotami, ostro hamować itp.).
27) Gdy silnik jest wyłączony, nie
należy zostawiać kluczyka w
wyłączniku zapłonu w położeniu
MAR, aby uniknąć niepotrzebnego
poboru prądu i rozładowania
akumulatora.
28) Miganie lampki sygnalizacyjnej
przez 60 sekund po
uruchomieniu silnika lub podczas
przedłużającego się uruchamiania
go oznacza awarię w systemie
nagrzewania świec żarowych.
Jeżeli silnik uruchomi się, można
jechać dalej, ale należy zwrócić
się jak najszybciej do ASO Fiata.
29) Gdy silnik nie jest uruchomiony,
wspomaganie hamulców i
wspomaganie kierownicy nie są
aktywne, należy użyć dużo
większej niż zwykle siły przy
nacisku na pedał hamulca jak i
przy obrocie kierownicą.30) Należy absolutnie unikać
uruchamiania silnika przez
pchanie samochodu, holowanie
lub przy wykorzystaniu pochyłości
drogi. Manewry tego typu mogą
spowodować napływ paliwa do
katalizatora i jego nieodwracalne
uszkodzenie.
31) Naciskanie pedału
przyspieszenia przed wyłączeniem
silnika nie służy niczemu,
powoduje jedynie niepotrzebne
zużycie paliwa, a w przypadku
silników z turbosprężarką jest
szczególnie szkodliwe.
32) W niektórych sytuacjach po
wyłączeniu silnika może mieć
miejsce włączenie się
elektrowentylatora na maksimum
120 sekund.
UWAGA
125) Niebezpieczne jest
funkcjonowanie silnika w
zamkniętym pomieszczeniu. Silnik
zużywa tlen i wydziela dwutlenek
węgla, tlenek węgla oraz inne
gazy toksyczne.
NA POSTOJUNależy wykonać, co następuje:
❒wyłączyć silnik i zaciągnąć hamulec
ręczny;
❒włączyć bieg (1. na drodze pod górę
lub wsteczny z góry) i pozostawić
skręcone koła.
Jeżeli samochód stoi na drodze
stromej, zaleca się także zablokować
koła klinami lub kamieniami.
Nie należy pozostawiać kluczyka w
wyłączniku zapłonu, aby uniknąć
rozładowania akumulatora. Ponadto, w
momencie wysiadania z samochodu
należy zawsze wyjmować kluczyk.
126)
HAMULEC POSTOJOWY
Dźwignia hamulca ręcznego znajduje
się po lewej stronie siedzenia kierowcy
rys. 168. Aby włączyć hamulec ręczny,
należy pociągnąć dźwignię do góry
tak, aby koła samochodu zostały
zablokowane.
189
10-3-2014 11:33 Pagina 189

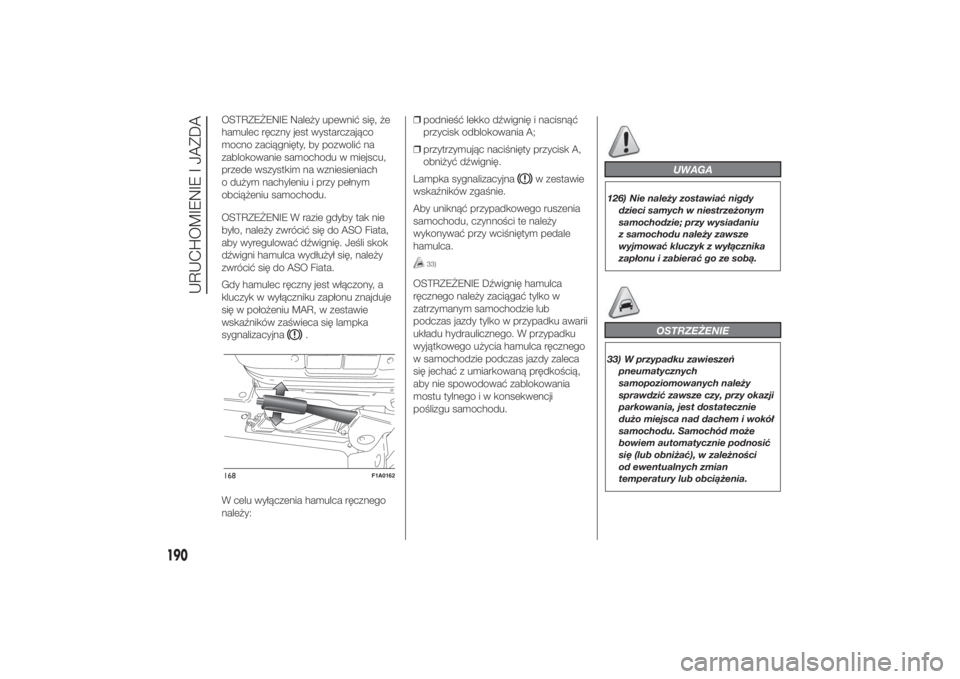

OSTRZEŻENIE Należy upewnić się, że
hamulec ręczny jest wystarczająco
mocno zaciągnięty, by pozwolić na
zablokowanie samochodu w miejscu,
przede wszystkim na wzniesieniach
o dużym nachyleniu i przy pełnym
obciążeniu samochodu.
OSTRZEŻENIE W razie gdyby tak nie
było, należy zwrócić się do ASO Fiata,
aby wyregulować dźwignię. Jeśli skok
dźwigni hamulca wydłużył się, należy
zwrócić się do ASO Fiata.
Gdy hamulec ręczny jest włączony, a
kluczyk w wyłączniku zapłonu znajduje
się w położeniu MAR, w zestawie
wskaźników zaświeca się lampka
sygnalizacyjna
.
W celu wyłączenia hamulca ręcznego
należy:❒podnieść lekko dźwignię i nacisnąć
przycisk odblokowania A;
❒przytrzymując naciśnięty przycisk A,
obniżyć dźwignię.
Lampka sygnalizacyjna
w zestawie
wskaźników zgaśnie.
Aby uniknąć przypadkowego ruszenia
samochodu, czynności te należy
wykonywać przy wciśniętym pedale
hamulca.
33)
OSTRZEŻENIE Dźwignię hamulca
ręcznego należy zaciągać tylko w
zatrzymanym samochodzie lub
podczas jazdy tylko w przypadku awarii
układu hydraulicznego. W przypadku
wyjątkowego użycia hamulca ręcznego
w samochodzie podczas jazdy zaleca
się jechać z umiarkowaną prędkością,
aby nie spowodować zablokowania
mostu tylnego i w konsekwencji
poślizgu samochodu.
UWAGA
126) Nie należy zostawiać nigdy
dzieci samych w niestrzeżonym
samochodzie; przy wysiadaniu
z samochodu należy zawsze
wyjmować kluczyk z wyłącznika
zapłonu i zabierać go ze sobą.
OSTRZEŻENIE
33) W przypadku zawieszeń
pneumatycznych
samopoziomowanych należy
sprawdzić zawsze czy, przy okazji
parkowania, jest dostatecznie
dużo miejsca nad dachem i wokół
samochodu. Samochód może
bowiem automatycznie podnosić
się (lub obniżać), w zależności
od ewentualnych zmian
temperatury lub obciążenia.
168
F1A0162
190
URUCHOMIENIE I JAZDA
10-3-2014 11:33 Pagina 190

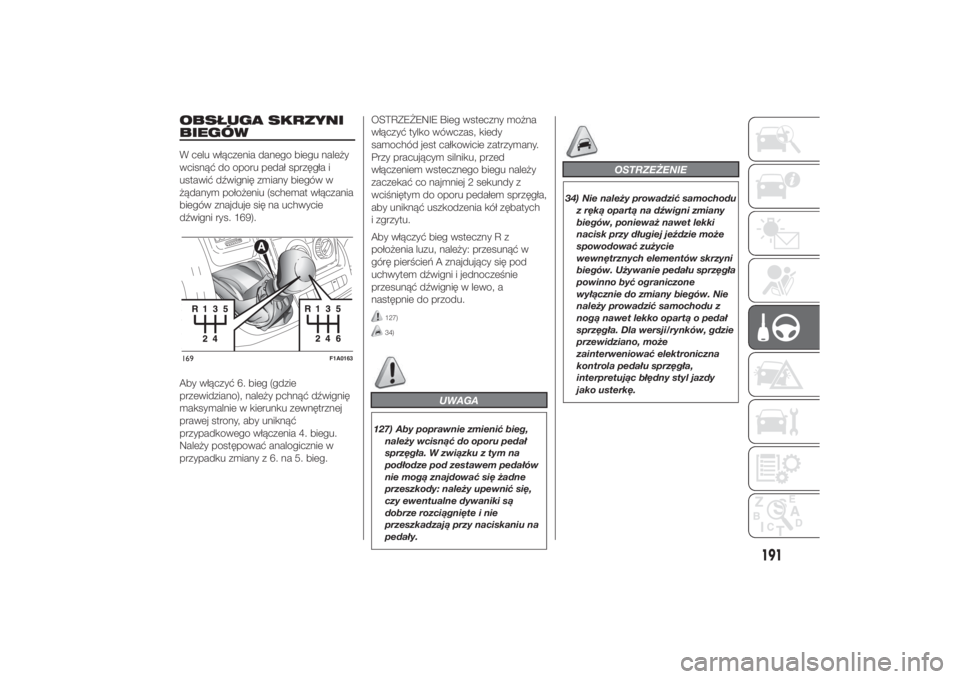

OBSŁUGA SKRZYNI
BIEGÓWW celu włączenia danego biegu należy
wcisnąć do oporu pedał sprzęgła i
ustawić dźwignię zmiany biegów w
żądanym położeniu (schemat włączania
biegów znajduje się na uchwycie
dźwigni rys. 169).
Aby włączyć 6. bieg (gdzie
przewidziano), należy pchnąć dźwignię
maksymalnie w kierunku zewnętrznej
prawej strony, aby uniknąć
przypadkowego włączenia 4. biegu.
Należy postępować analogicznie w
przypadku zmiany z 6. na 5. bieg.OSTRZEŻENIE Bieg wsteczny można
włączyć tylko wówczas, kiedy
samochód jest całkowicie zatrzymany.
Przy pracującym silniku, przed
włączeniem wstecznego biegu należy
zaczekać co najmniej 2 sekundy z
wciśniętym do oporu pedałem sprzęgła,
aby uniknąć uszkodzenia kół zębatych
i zgrzytu.
Aby włączyć bieg wsteczny R z
położenia luzu, należy: przesunąć w
górę pierścień A znajdujący się pod
uchwytem dźwigni i jednocześnie
przesunąć dźwignię w lewo, a
następnie do przodu.
127)34)
UWAGA
127) Aby poprawnie zmienić bieg,
należy wcisnąć do oporu pedał
sprzęgła. W związku z tym na
podłodze pod zestawem pedałów
nie mogą znajdować się żadne
przeszkody: należy upewnić się,
czy ewentualne dywaniki są
dobrze rozciągnięte i nie
przeszkadzają przy naciskaniu na
pedały.
OSTRZEŻENIE
34) Nie należy prowadzić samochodu
z ręką opartą na dźwigni zmiany
biegów, ponieważ nawet lekki
nacisk przy długiej jeździe może
spowodować zużycie
wewnętrznych elementów skrzyni
biegów. Używanie pedału sprzęgła
powinno być ograniczone
wyłącznie do zmiany biegów. Nie
należy prowadzić samochodu z
nogą nawet lekko opartą o pedał
sprzęgła. Dla wersji/rynków, gdzie
przewidziano, może
zainterweniować elektroniczna
kontrola pedału sprzęgła,
interpretując błędny styl jazdy
jako usterkę.
169
F1A0163
191
10-3-2014 11:33 Pagina 191

ZALECENIA
DOTYCZĄCE
ŁADUNKUModel Fiat Ducato został
zaprojektowany i homologowany w
zależności od określonych
maksymalnych mas (patrz tabele
„Masy” w rozdziale „Dane techniczne”):
masy samochodu gotowego do jazdy,
nośności użytkowej, masy całkowitej,
obciążenia maksymalnego osi
przedniej, obciążenia maksymalnego
osi tylnej, masy przyczepy.
OSTRZEŻENIE Maksymalne
dopuszczalne obciążenie na
mocowaniach podłogowych to 500 kg;
maksymalne dopuszczalne obciążenie
boku to 150 kg.
OSTRZEŻENIE W przypadku wersji z
burtami bocznymi, prawą i lewą,
wskazane jest, aby przed
opuszczeniem burty ustawić dźwignię
zwalniającą w pozycji zamkniętej.
35)128) 129) 130)
Oprócz tych ostrzeżeń o charakterze
ogólnym, przestrzeganie poniższych
prostych zaleceń może poprawić
bezpieczeństwo i komfort jazdy oraz
trwałość samochodu:❒ładunek należy rozmieszczać na
podłodze w sposób jednolity: gdy
trzeba go umieścić w jednym
miejscu, lepiej wybierać część
środkową pomiędzy dwoma osiami;
❒należy również pamiętać, że masa
przewożonego ładunku ma wpływ
na dynamiczne zachowywanie się
samochodu: w szczególności
wydłuża się droga hamowania,
zwłaszcza przy wysokich
prędkościach.
OSTRZEŻENIE
35) Należy przestrzegać każdego z
powyższych ograniczeń i w
żadnym wypadku NIE NALEŻY
NIGDY ICH PRZEKRACZAĆ. W
szczególności należy upewnić się,
aby nie przekroczyć maksymalnej
masy osi przedniej i tylnej przy
rozmieszczaniu ładunku w
samochodzie (zwłaszcza jeżeli
samochód dysponuje
wyposażeniem specyficznym).
UWAGA
128) Nieregularne obroty silnika
podczas jazdy oraz energiczne
hamowanie może być przyczyną
nagłych odchyleń ładunku, co
może spowodować sytuację
niebezpieczną dla kierowcy i
pasażerów: przed wyruszeniem w
podróż należy zamocować
odpowiednio ładunek, przy użyciu
odpowiednich zaczepów
rozmieszczonych na podłodze, do
zablokowania należy również
użyć przewodów metalowych, lin
lub pasów dostosowanych do
masy przewożonego materiału.
129) Także w przypadku postoju
samochodu na stromej drodze lub
o pochyleniu bocznym, otwarcie
drzwi tylnych lub drzwi bocznych
może być przyczyną
przypadkowego wypadnięcia
ładunków niezamocowanych.
192
URUCHOMIENIE I JAZDA
10-3-2014 11:33 Pagina 192

130) W razie konieczności
przewożenia samochodem paliwa
w kanistrach, należy przestrzegać
odpowiednich przepisów
obowiązujących w tym zakresie,
używać wyłącznie kanistrów
homologowanych i zamocować je
odpowiednio w komorze
ładunkowej. Niemniej wówczas
ryzyko pożaru w razie wypadku
jest dużo większe.
OSZCZĘDNOŚĆ
PALIWAPoniżej przedstawiono różne użyteczne
sugestie, których przestrzeganie
ograniczy zużycie paliwa i jednocześnie
zmniejszy zanieczyszczanie
środowiska, zarówno przez CO2 jak i
inne zanieczyszczenia (tlenki azotu,
niespalone węglowodory, cząstki
drobnego pyłu PM itd.).
ZALECENIA OGÓLNE
Poniżej wyszczególniono uwagi ogólne
dotyczące wpływu na zużycie paliwa.
Obsługa samochodu
Pielęgnacja i obsługa samochodu oraz
kontrole i regulacje przewidziane są
w „Wykazie czynności przeglądów
okresowych”.
Opony
Należy sprawdzać okresowo ciśnienie
w oponach, w odstępach
nieprzekraczających 4 tygodnie: jeżeli
ciśnienie jest zbyt niskie, wzrasta
zużycie paliwa, ponieważ zwiększają się
opory toczenia kół.Niepotrzebne
przeciążenia
Nie należy podróżować z przeciążonym
bagażnikiem. Masa samochodu
(przede wszystkim w ruchu miejskim),
wpływa na zużycie paliwa i stabilność
samochodu.
Bagażnik dachowy/na
narty
Zaleca się zdejmować bagażnik
dachowy lub na narty, kiedy nie jest on
już używany. Akcesoria tego typu
niekorzystnie wpływają na właściwości
aerodynamiczne samochodu,
wpływając z kolei negatywnie na
zużycie paliwa. W przypadku
przewożenia szczególnie dużych
przedmiotów należy używać przede
wszystkim przyczepy.
Odbiorniki elektryczne
Urządzeń elektrycznych należy używać
tylko przez czas konieczny. Ogrzewana
szyba tylna, dodatkowe reflektory,
wycieraczki szyb, elektrowentylator
nagrzewnicy pobierają prąd o dużym
natężeniu, powodując w konsekwencji
zwiększone zużycie paliwa (do + 25%
w cyklu miejskim).
193
10-3-2014 11:33 Pagina 193

Klimatyzacja
Używanie klimatyzacji powoduje
zwiększenie zużycia paliwa (średnio do
+ 20%): o ile umożliwia to temperatura
zewnętrzna, należy używać przede
wszystkim wentylacji.
Wyposażenie
aerodynamiczne
Używanie nieodpowiedniego
wyposażenia aerodynamicznego może
zwiększyć opór powietrza i zużycie
paliwa.
STYL JAZDY
Poniżej wyszczególniono podstawowe
style jazdy mające wpływ na zużycie
paliwa.
Uruchamianie
Nie należy rozgrzewać silnika w
zatrzymanym samochodzie ani na
niskich ani na wysokich obrotach biegu
jałowego: w warunkach tego typu
silnik nagrzewa się wolniej, przy
większym zużyciu paliwa i emisji
zanieczyszczeń. Zaleca się ruszać
wolno, unikając wysokich obrotów
silnika; w ten sposób silnik nagrzeje się
dużo szybciej.Niepotrzebne manewry
Należy unikać wciskania pedału
przyspieszenia przed wyłączeniem
silnika lub jeżeli stoi się przed
sygnalizacją świetlną. Ten ostatni
manewr, podobnie jak „podwójne
wysprzęglanie”, jest całkowicie
bezużyteczny i powoduje tylko
zwiększenie zużycia paliwa i
zanieczyszczenia środowiska.
Wybieranie biegów
O ile tylko umożliwiają to warunki
drogowe i ruch uliczny, należy używać
jak najwyższego biegu. Używanie
niskich biegów przy nagłych
przyspieszeniach powoduje
zwiększenie zużycia paliwa.
Nieprawidłowe używanie wysokich
biegów powoduje zwiększenie zużycia
paliwa, emisji zanieczyszczeń i zużycie
silnika.
Prędkość maksymalna
Zużycie paliwa zwiększa się znacznie
wraz ze wzrostem prędkości
samochodu. Należy utrzymywać
możliwie stałą prędkość samochodu,
unikając gwałtownego przyspieszania i
hamowania, które powodują
zwiększenie zużycia paliwa i emisji
zanieczyszczeń.Przyspieszanie
Przyspieszenie gwałtowne powoduje
wzrost zużycia paliwa i emisji
zanieczyszczeń: dlatego należy
przyspieszać stopniowo.
WARUNKI EKSPLOATACJI
Poniżej wyszczególniono podstawowe
warunki użytkowania mające
negatywny wpływ na zużycie paliwa.
Uruchamianie zimnego
silnika
Jazda na krótkich odcinkach i z
częstym uruchamianiem na zimno nie
umożliwia silnikowi osiągnięcia
optymalnej temperatury pracy.
W konsekwencji wzrasta zarówno
zużycie paliwa (od +15 do +30% w
cyklu miejskim), jak również emisja
zanieczyszczeń.
194
URUCHOMIENIE I JAZDA
10-3-2014 11:33 Pagina 194

Sytuacje na drodze i
warunki drogowe
Większe zużycie paliwa spowodowane
jest sytuacjami intensywnego ruchu
drogowego, np. jazda w korku z
częstym używaniem niskich przełożeń
lub w dużych miastach, gdzie
występuje duża ilość sygnalizacji
świetlnej. Także jazda po drogach
górskich, nierównych lub krętych
wpływa negatywnie na zużycie paliwa.
Postój w ruchu
drogowym
Podczas dłuższego postoju (np. przed
przejazdami kolejowymi), zaleca się
wyłączyć silnik.
HOLOWANIE
PRZYCZEPYOSTRZEŻENIA
Przy holowaniu przyczepy,
kempingowej lub innej, samochód musi
być wyposażony w homologowany
hak holowniczy i odpowiednią instalację
elektryczną. Montaż haka powinien
być przeprowadzony przez specjalistę,
uprawnionego do wystawienia
odpowiedniej dokumentacji wymaganej
przez kodeks drogowy.
W razie konieczności należy
zamontować specjalne lusterka
wsteczne zewnętrzne i/lub dodatkowe,
zgodnie z przepisami Kodeksu
drogowego.
Należy pamiętać, że holowana
przyczepa zmniejsza możliwość
pokonywania wzniesień, wydłuża drogę
hamowania i czas wyprzedzania, w
zależności od całkowitej masy
samochodu z holowaną przyczepą.
Przy zjeżdżaniu z góry należy włączać
niski bieg, zamiast ciągłego używania
hamulca.Masa holowanej przyczepy naciskającej
na hak holowniczy samochodu
zmniejsza o jednakową wartość
obciążenie samochodu. Aby mieć
pewność, że nie zostanie przekroczona
maksymalna dopuszczalna masa
(podana w dowodzie rejestracyjnym),
należy uwzględnić ciężar przyczepy
z pełnym obciążeniem, wraz z
wyposażeniem i bagażem osobistym.
W każdym kraju należy przestrzegać
ograniczeń prędkości dla samochodu
holującego przyczepę. Prędkość
maksymalna nie powinna jednak
przekraczać 100 km/h.
Zaleca się używać odpowiedniego
stabilizatora na haku holowanej
przyczepy.
W samochodach wyposażonych w
czujniki parkowania, po zamontowaniu
haka holowniczego mogą być
emitowane sygnały nieprawidłowego
działania, ponieważ niektóre
komponenty (drążek holowniczy,
kulowy hak holowniczy), mogą
znajdować się w polu działania
czujników. W takiej sytuacji należy
wyregulować pole działania lub
wyłączyć funkcję asystenta parkowania.
131) 132)
195
10-3-2014 11:33 Pagina 195

INSTALACJA HAKA
HOLOWNICZEGO
Hak holowniczy musi być zamocowany
do nadwozia przez specjalistę, z
zachowaniem ewentualnych informacji
dodatkowych i/lub uzupełniających
przekazanych przez producenta takiego
haka.
Hak holowniczy powinien spełniać
obowiązujące przepisy w odniesieniu
do Dyrektywy 94/20/CEE z
późniejszymi zmianami.
W przypadku każdej wersji należy
używać haka holowniczego
odpowiedniego dla maksymalnego
dopuszczalnego obciążenia
samochodu holującego przyczepę, w
którym hak będzie montowany.
Do połączenia elektrycznego należy
użyć złącza zunifikowanego, które
należy umieścić na odpowiednim
wsporniku połączonym z hakiem
holowniczym. Ponadto powinna być
zainstalowana w samochodzie
specjalna centralka, aby działały światła
zewnętrzne przyczepy. Połączenia
elektryczne powinny być wykonane z
zastosowaniem złącz 7- lub
13-stykowych z zasilaniem 12 V DC
(normy CUNA/UNI i ISO/DIN), zgodnie z
ewentualnymi wskazówkami ze strony
Producenta samochodu i/lub
producenta mechanizmu do holowania.Ewentualny hamulec elektryczny lub
inne urządzenie (np. wciągarka
elektryczna itp.), powinny być zasilane
bezpośrednio z akumulatora
przewodem o przekroju nie mniejszym
niż 2,5 mm
2.
OSTRZEŻENIE Należy używać hamulca
elektrycznego lub ewentualnej
wciągarki tylko przy pracującym silniku.
Poza połączeniami elektrycznymi
można połączyć z instalacją elektryczną
samochodu tylko przewód zasilania
hamulca elektrycznego i przewód
lampy oświetlenia wewnętrznego
przyczepy o mocy nie większej niż
15W. Do połączeń elektrycznych należy
użyć odpowiedniej centralki z
przewodem z akumulatora o przekroju
nie mniejszym niż 2,5 mm
2.
OSTRZEŻENIE Hak do holowania
wpływa na długość samochodu,
dlatego w przypadku instalowania go w
wersji z „długim rozstawem osi”, aby
nie przekroczyć limitu 6 metrów
długości całkowitej samochodu,
konieczne jest zastosowanie wyłącznie
haka holowniczego typu wysuwanego.W razie nieholowania przyczepy
konieczne jest wyjęcie haka z podstawy
mocującej. Podstawa taka nie może
przekraczać pierwotnej długości
samochodu.
OSTRZEŻENIE W przypadku, gdy
zamierza się pozostawić na stałe
zamontowany hak holowniczy, bez
holowania przyczepy, zaleca się
zwrócić do ASO Fiata w celu
umożliwienia dokonania aktualizacji
systemu, ponieważ hak holowniczy
może zostać rozpoznany przez czujniki
środkowe jako przeszkoda.
Schemat montażu w
wersji Furgon rys. 170
Konstrukcja haka holowniczego
powinna być zamocowana we
wskazanych punktach Ř 6 śrubami
M10x1,25 i 4 śrubami M12.
Podkładki wewnętrzne przy nadwoziu
muszą mieć minimalną grubość 5
mm. MAKSYMALNE OBCIĄŻENIE
KULI HAKA: 100/120 kg w zależności
od nośności (patrz tabela „Masy” w
rozdziale „Dane techniczne”).
133)
196
URUCHOMIENIE I JAZDA
10-3-2014 11:33 Pagina 196
