UWAGA
136) Tego typu procedurę
uruchamiania powinien
przeprowadzać specjalista,
ponieważ wykonana
nieprawidłowo może spowodować
zwarcie elektryczne o dużej
intensywności. Ponadto elektrolit
w akumulatorze jest trujący i
powoduje korozję, należy unikać
kontaktu ze skórą i z oczami.
Radzimy nie zbliżać się do
akumulatora z otwartym ogniem,
zapalonym papierosem i nie
powodować iskrzenia.
WYMIANA KOŁAZALECENIA OGÓLNE
Operacja wymiany koła oraz
prawidłowego użycia podnośnika i koła
zapasowego (dla wersji/rynków, gdzie
przewidziano), wymaga przestrzegania
kilku niżej wymienionych zaleceń.
137) 138) 139) 140) 141)
Należy pamiętać, że:
❒masa podnośnika wynosi 4,5 kg;
❒podnośnik nie wymaga żadnej
regulacji;
❒podnośnika nie należy naprawiać; w
przypadku uszkodzenia należy
wymienić go na nowy, oryginalny;
❒nie należy używać żadnych innych
narzędzi niż korbka podnośnika do
obracania śrubą podnośnika.
142)
Aby dokonać wymiany
koła, należy:
❒zatrzymać samochód w położeniu,
które nie będzie stanowić zagrożenia
dla ruchu na drodze i umożliwi
bezpieczną wymianę koła. Teren
powinien być możliwie płaski i
wystarczająco twardy;❒wyłączyć silnik i zaciągnąć hamulec
ręczny;
❒włączyć bieg pierwszy lub wsteczny;
❒założyć kamizelkę odblaskową
(zgodnie z przepisami) przed
wyjściem z samochodu;
❒oznakować zatrzymany samochód
urządzeniami przewidzianymi
przepisami w kraju, przez który się
przejeżdża (np. trójkątem
ostrzegawczym, światłami
awaryjnymi itp);
❒wyjąć element przedłużający i klucz z
pojemnika/torby z narzędziami pod
siedzeniem po stronie pasażera
(patrz „Schowek pod siedzeniem
przednim po stronie pasażera" w
rozdziale „Poznawanie samochodu”);
❒w przypadku wersji wyposażonych w
obręcze ze stopów lekkich wyjąć
osłonę piasty mocowaną na wcisk;
177
F1A0168
207
10-3-2014 11:33 Pagina 207

❒w kole do wymiany poluzować o
jeden obrót śruby;
❒obrócić pokrętłem, aby rozłożyć
częściowo podnośnik;
❒umieścić podnośnik w pobliżu
wspornika podnoszenia, jak najbliżej
koła, które trzeba wymienić, w
punktach pokazanych na rys. 177. W
wersjach o krótkim rozstawie osi z
ruchomym stopniem podnośnik
powinien być umieszczony w punkcie
podnoszenia pokazanym na rys.
178 i skierowany (45°) tak, aby nie
stykał się z ruchomym stopniem;
❒należy ostrzec osoby znajdujące się
w pobliżu, że samochód będzie
podnoszony; ważne jest, aby osoby
takie odsunęły się na bezpieczną
odległość i zaczekały na wymianę
koła do chwili, gdy samochód
zostanie obniżony.❒w przypadku wersji wyposażonych w
zawieszenia pneumatyczne
samopoziomowane, przed
podniesieniem pojazdu
podnośnikiem należy nacisnąć
jednocześnie, na co najmniej
5 sekund, przyciskiAiBrys. 179.
Uaktywnia się wówczas tryb działania
przewidziany do podnoszenia
pojazdu: diody w przyciskach świecą
światłem stałym. Aby wyjść z tego
trybu, należy nacisnąć jednocześnie
przyciskiAiBnakolejne 5 sekund,
wówczas diody w przyciskach gasną
i przywracane jest pełne
funkcjonowanie systemu. Tryb ten
wyłączany jest automatycznie, jeśli
zostanie przekroczona prędkość
około 5 km/h.
143)
❒przystąpić do podniesienia pojazdu.Po podniesieniu samochodu:
❒w przypadku wszystkich wersji, od
strony prawego tylnego nadkola
pojazdu obrócić śrubą manewrową A
rys. 180 urządzenia do podnoszenia
koła, posługując się kluczem z
wyposażenia posiadającym
odpowiedni element przedłużający B
rys. 180;
❒obrócić kluczem C rys. 181 w
kierunku przeciwnym do ruchu
wskazówek zegara 1, aby umożliwić
wyjęcie koła zapasowego;
❒kontynuować obracanie w lewo aż
do punktu zatrzymania, o którym
wiadomo ze względu na utrudniony
obrót bądź zatrzask sprzęgła
znajdującego się w urządzeniu;
144) 145)
178
F1A0169
179
F1A0170
180
F1A0171
208
W RAZIE AWARII
10-3-2014 11:33 Pagina 208

❒użyć klucza do wymontowywania kół
w celu przesunięcia koła na zewnątrz
pojazdu rys. 182;
❒odkręcić uchwyt podtrzymujący D
rys. 183 i odłączyć koło od
wspornika E.
❒odkręcić całkowicie kluczem F rys.
184 śruby i wyjąć koło;❒zamontować koło zapasowe,
nakładając otwory G rys. 185
odpowiednio na sworznie H. Przy
montażu koła zapasowego należy
sprawdzić, czy powierzchnie
przylegania są czyste i pozbawione
zanieczyszczeń, które mogłyby
później spowodować odkręcenie się
śrub mocujących;
❒wkręcić 5 śrub mocujących;
❒obracać kluczem do
wymontowywania koła, aby opuścić
samochód i wyjąć podnośnik
❒dokręcić do oporu śruby mocujące,
na krzyż, alternatywnie po przekątnej,
zgodnie ze schematem pokazanym
na rys. 185.
Po zakończeniu tych czynności należy:
❒wziąć wymienione koło, zamocować
je na wsporniku E rys. 183 i wkręcić
pokrętło D;181
F1A0172
182
F1A0173
183
F1A0174
184
F1A0175
G
H
185
F1A0176
209
10-3-2014 11:33 Pagina 209

❒umieścić klucz z wyposażenia C rys.
181 wraz z odnośnym elementem
przedłużającym B rys. 180 na śrubie
A rys. 180 urządzenia do
podnoszenia koła zapasowego i
przekręcić je w kierunku wskazówek
zegara 2, w celu umożliwienia
podniesienia koła zapasowego, aż do
całkowitego umieszczenia go w
gnieździe pod podłogą pojazdu,
sprawdzając, czy w okienku
znajdującym się na urządzeniu
pojawiło się oznaczenie zatrzaśnięcia
D rys. 181.
146)
W przypadku samochodów
wyposażonych w obręcze ze stopów
lekkich należy:
❒pobrać specjalny zestaw z torby z
narzędziami, umieszczonej w
schowku;❒zamontować kielich A na specjalnej
płytce B rys. 187 i umocować go,
wkręcając pokrętło C rys. 188;
❒oprzeć obejmę na obręczy ze stopów
lekkich i wkręcić specjalne śruby na
nakrętki obejmy rys. 189;❒umieścić klucz z wyposażenia C rys.
181 wraz z odnośnym elementem
przedłużającym B rys. 180 na śrubie
A rys. 180 urządzenia do
podnoszenia koła zapasowego i
przekręcić je w kierunku wskazówek
zegara w celu umożliwienia
podniesienia koła zapasowego, aż do
całkowitego umieszczenia go w
gnieździe pod podłogą pojazdu,
sprawdzając, czy w okienku
znajdującym się na urządzeniu
pojawiło się oznaczenie zatrzaśnięcia
D rys. 181;
❒sprawdzić prawidłowe umieszczenie
koła w odpowiednim gnieździe pod
podłogą (system podnoszenia
wyposażony jest w sprzęgło do
ograniczania końca skoku,
ewentualne nieprawidłowe ułożenie
zagraża bezpieczeństwu);
❒umieścić klucz do wymontowywania
w pojemniku/torbie z narzędziami;
❒umieścić pojemnik/torbę z
narzędziami w schowku pod
siedzeniem po stronie pasażera.
147)
186
F1A0177
187
F1A0383
188
F1A0384
210
W RAZIE AWARII
10-3-2014 11:33 Pagina 210

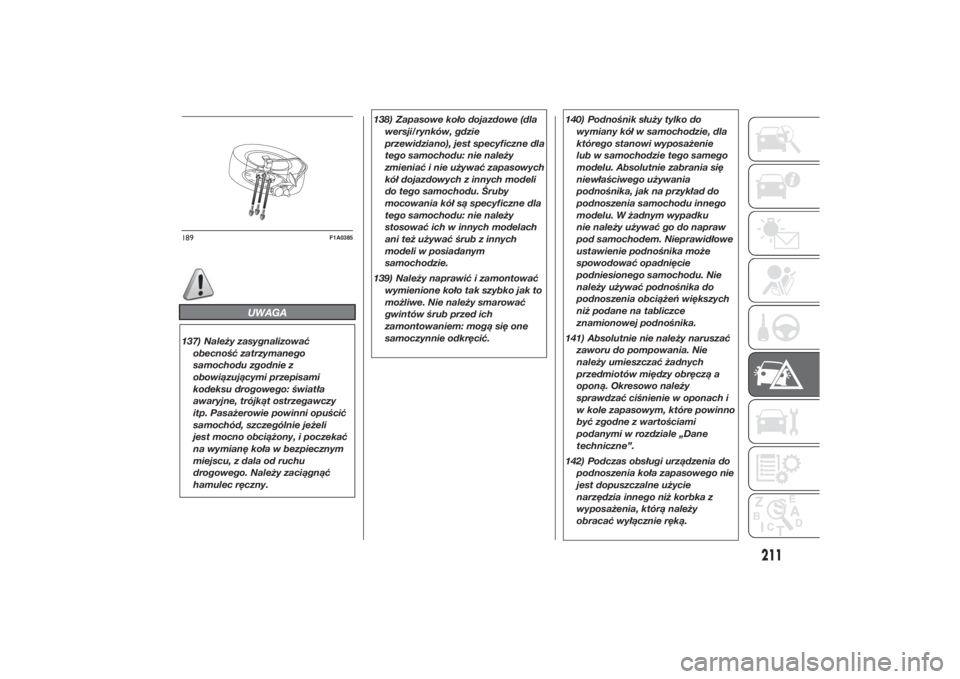

UWAGA
137) Należy zasygnalizować
obecność zatrzymanego
samochodu zgodnie z
obowiązującymi przepisami
kodeksu drogowego: światła
awaryjne, trójkąt ostrzegawczy
itp. Pasażerowie powinni opuścić
samochód, szczególnie jeżeli
jest mocno obciążony, i poczekać
na wymianę koła w bezpiecznym
miejscu, z dala od ruchu
drogowego. Należy zaciągnąć
hamulec ręczny.138) Zapasowe koło dojazdowe (dla
wersji/rynków, gdzie
przewidziano), jest specyficzne dla
tego samochodu: nie należy
zmieniać i nie używać zapasowych
kół dojazdowych z innych modeli
do tego samochodu. Śruby
mocowania kół są specyficzne dla
tego samochodu: nie należy
stosować ich w innych modelach
ani też używać śrub z innych
modeli w posiadanym
samochodzie.
139) Należy naprawić i zamontować
wymienione koło tak szybko jak to
możliwe. Nie należy smarować
gwintów śrub przed ich
zamontowaniem: mogą się one
samoczynnie odkręcić.140) Podnośnik służy tylko do
wymiany kół w samochodzie, dla
którego stanowi wyposażenie
lub w samochodzie tego samego
modelu. Absolutnie zabrania się
niewłaściwego używania
podnośnika, jak na przykład do
podnoszenia samochodu innego
modelu. W żadnym wypadku
nie należy używać go do napraw
pod samochodem. Nieprawidłowe
ustawienie podnośnika może
spowodować opadnięcie
podniesionego samochodu. Nie
należy używać podnośnika do
podnoszenia obciążeń większych
niż podane na tabliczce
znamionowej podnośnika.
141) Absolutnie nie należy naruszać
zaworu do pompowania. Nie
należy umieszczać żadnych
przedmiotów między obręczą a
oponą. Okresowo należy
sprawdzać ciśnienie w oponach i
w kole zapasowym, które powinno
być zgodne z wartościami
podanymi w rozdziale „Dane
techniczne”.
142) Podczas obsługi urządzenia do
podnoszenia koła zapasowego nie
jest dopuszczalne użycie
narzędzia innego niż korbka z
wyposażenia, którą należy
obracać wyłącznie ręką.189
F1A0385
211
10-3-2014 11:33 Pagina 211

143) W wersjach wyposażonych w
zawieszenia pneumatyczne
samopoziomowane zaleca się nie
wkładać nigdy rąk ani głowy do
nadkola: pojazd może
automatycznie podnosić się lub
obniżać, w zależności od
ewentualnych zmian temperatury
lub obciążenia.
144) Urządzeniem należy posługiwać
się tylko i wyłącznie ręką, bez
użycia jakichkolwiek narzędzi
innych niż korbka z wyposażenia i
nie przy użyciu wkrętarek
pneumatycznych lub
elektrycznych.
145) Również elementy podnośnika
będące w ruchu (śruby i złącza)
mogą spowodować obrażenia:
należy unikać kontaktu z nimi. W
razie ubrudzenia się smarem,
oczyścić dokładnie zabrudzone
miejsce.146) Po zakończeniu czynności
podnoszenia/blokowania
mechanizmu zapasowego koła
dojazdowego, po sprawdzeniu
poprawności umieszczenia koła
pod podłogą pojazdu
(występowanie białego wskaźnika
wewnątrz okienka w urządzeniu),
należy wyjąć klucz, zwracając
uwagę, aby nie obrócić nim w
kierunku przeciwnym, próbując
ułatwić wyciągnięcie go, aby
uniknąć odblokowania się
mechanizmu blokującego i
niezabezpieczenia zespołu
podtrzymującego koło rys. 186.
147) Należy za każdym razem, kiedy
porusza się kołem zapasowym,
sprawdzać prawidłowość ułożenia
go w odnośnym miejscu pod
podłogą skrzyni ładunkowej.
Ewentualne nieprawidłowe
ułożenie może negatywnie
wpłynąć na bezpieczeństwo.
ZESTAW DO
SZYBKIEJ NAPRAWY
OPON FIX & GO
AUTOMATIC(dla wersji/rynków, gdzie przewidziano)
Zestaw do szybkiej naprawy opon Fix
& Go automatic jest umieszczony w
części przedniej w kabinie samochodu i
zawiera rys. 190:
❒butlę A z płynnym uszczelniaczem,
wyposażoną w:
– przewód przezroczysty do
napełniania B;
– przewód czarny do przywracania
ciśnienia E;
– naklejkę samoprzylepną C z napisem
„max. 80 km/h”, którą po naprawie
opony należy nakleić w miejscu
widocznym dla kierowcy (na desce
rozdzielczej);190
F1A0180
212
W RAZIE AWARII
10-3-2014 11:33 Pagina 212

❒folder informacyjny (patrz rys. 191),
wykorzystywany do prawidłowego
użycia zestawu do szybkiej naprawy i
do przekazania później osobie,
która będzie zajmowała się oponą
naprawioną za pomocą zestawu do
naprawy opon;
❒sprężarkę D wraz z manometrem i
złączkami;
❒parę rękawic ochronnych
znajdujących się w kieszeni bocznej
sprężarki;
❒końcówki do pompowania różnych
elementów.
148) 149) 150)43)
NALEŻY WIEDZIEĆ, ŻE:
Płynny uszczelniacz zestawu do
szybkiej naprawy jest skuteczny w
temperaturach zewnętrznych
zawierających się pomiędzy -20°C i
+50°C.
Płynny uszczelniacz posiada okres
ważności.
151) 152)2)
PROCEDURA
POMPOWANIA
153) 154) 155) 156) 157)
❒Zaciągnąć hamulec ręczny. Odkręcić
kapturek zaworu opony, wyciągnąć
elastyczny przewód do napełniania A
rys. 192 i wkręcić pierścień B na
zawór opony;
❒włożyć wtyczkę E rys. 194 do
najbliższego gniazdka prądowego
12V i uruchomić silnik. Obrócić
wybierakiem D rys. 193 w kierunku
przeciwnym do ruchu wskazówek
zegara na pozycję naprawy.
Uruchomić zestaw, naciskając
przełącznik on/off. Napompować
oponę do wymaganego ciśnienia
podanego w sekcji „Ciśnienie w
oponach“ w rozdziale „Dane
techniczne“.Aby uzyskać bardziej precyzyjny
odczyt, zaleca się sprawdzić wartość
ciśnienia w oponie na manometrze
F rys. 193 przy wyłączonej sprężarce i
bez przesuwania wybieraka
środkowego z pozycji naprawy;
191
F1A0181
192
F1A0182
193
F1A0183
213
10-3-2014 11:33 Pagina 213

❒jeżeli w ciągu 10 minut nie uzyska się
ciśnienia przynajmniej 3 barów,
należy odłączyć z zaworu przewód
przeźroczysty do napełniania i
przewód z gniazdka prądowego 12V,
a następnie przestawić samochód
do przodu o około 10 metrów, aby
płynny uszczelniacz rozprowadził się
wewnątrz opony i powtórzyć
operację pompowania;
❒jeżeli także i w tym przypadku, w
ciągu 10 minut od włączenia
sprężarki nie osiągnie się ciśnienia
przynajmniej 3 barów, nie należy
rozpoczynać jazdy, ponieważ opona
jest zbyt mocno uszkodzona i zestaw
do szybkiej naprawy opon nie jest w
stanie zagwarantować prawidłowej
szczelności, należy zwrócić się do
ASO Fiata;
❒jeżeli opona zostanie napompowana
do wymaganego ciśnienia podanego
w sekcji „Ciśnienie w oponach“ w
rozdziale „Dane techniczne“, należy
ruszyć natychmiast;
❒po około 10 minutach jazdy
zatrzymać się i ponownie sprawdzić
ciśnienie w oponie, pamiętając o
zaciągnięciu hamulca ręcznego;❒jeżeli natomiast zmierzone ciśnienie
wynosi przynajmniej 3 bary, należy
przywrócić prawidłowe ciśnienie
podane w sekcji „Ciśnienie w
oponach” w rozdziale „Dane
techniczne” (przy uruchomionym
silniku i zaciągniętym hamulcu
ręcznym), ponownie ruszyć
samochodem i skierować się,
prowadząc bardzo ostrożnie, do
najbliższej ASO Fiata.
TYLKO W CELU
DOKONANIA KONTROLI I
PRZYWRÓCENIA
CIŚNIENIA
Sprężarka może być używana również
jedynie do przywrócenia ciśnienia w
oponach.
❒Zaciągnąć hamulec ręczny.❒Odkręcić nakrętkę zaworu na oponie,
wyciągnąć przewód C rys. 195 z
szybkozłączką i podłączyć go
bezpośrednio do zaworu opony,
która ma być napompowana.
❒Włożyć wtyczkę do najbliższego
gniazdka prądowego 12V i
uruchomić silnik.
❒Przekręcić wybierak w kierunku
zgodnym z ruchem wskazówek
zegara w pozycję przywracania
ciśnienia.
❒Uruchomić zestaw, naciskając
przełącznik on/off. Napompować
oponę do wymaganego ciśnienia
podanego w „Ciśnienie w oponach“
w rozdziale „Dane Techniczne“.
194
F1A0335
195
F1A0185
214
W RAZIE AWARII
10-3-2014 11:33 Pagina 214

UWAGA W razie, gdyby konieczne było
napompowanie opony, należy nacisnąć
specjalny przycisk B pokazany na rys.
196. Aby uzyskać bardziej precyzyjny
odczyt, zaleca się sprawdzić wartość
ciśnienia w oponie na manometrze przy
wyłączonej sprężarce i bez przesuwania
wybieraka środkowego z pozycji
przywracania ciśnienia.
PROCEDURA WYMIANY
BUTLI
W celu dokonania wymiany butli należy:
❒pchnąć przycisk A rys. 197 w celu
zwolnienia komponentu;
❒włożyć nową butlę i nacisnąć do
momentu nastąpienia połączenia
automatycznego.
UWAGA
148) Ulotkę należy przekazać osobie,
która będzie kleiła oponę
usprawnioną zestawem do
szybkiej naprawy opon.
149) Niemożliwa jest naprawa
uszkodzeń na bokach opony. Nie
należy używać zestawu do
szybkiej naprawy opon, jeżeli
opona została uszkodzona
w wyniku jazdy bez powietrza.150) W przypadku uszkodzenia
obręczy koła (deformacje
krawędzi powodujące uchodzenie
powietrza), naprawa jest
niemożliwa. Nie należy wyjmować
ciał obcych (śrub lub nitów)
znajdujących się w oponie.
151) Nie należy włączać sprężarki na
dłużej niż na 20 minut ciągłej
pracy. Niebezpieczeństwo
przegrzania. Zestaw do szybkiej
naprawy opon nie jest odpowiedni
do naprawy ostatecznej, dlatego
naprawiona opona powinna być
użyta tylko tymczasowo.
196
F1A0186
197
F1A0187
215
10-3-2014 11:33 Pagina 215

152) Butla zawiera glikol etylenowy.
Zawiera mleczko kauczukowe:
może powodować reakcje
alergiczne. Szkodliwe przy
połknięciu. Drażniące oczy. Może
powodować uczulenia przy
wdychaniu i kontakcie. Unikać
kontaktu z oczami, skórą i
ubraniem. W razie kontaktu należy
przemyć natychmiast dane
miejsce dużą ilością wody. W
przypadku przedostania się do
układu pokarmowego nie należy
prowokować wymiotów, ale
przepłukać usta i wypić dużo
wody. Należy skonsultować się
natychmiast z lekarzem.
Przechowywać w miejscu
niedostępnym dla dzieci. Produkt
nie może być stosowany w
obecności astmatyków. Nie należy
wdychać oparów podczas
operacji wprowadzania i
zasysania. Jeżeli wystąpią reakcje
alergiczne, należy skonsultować
się natychmiast z lekarzem. Butlę
należy przechowywać w
odpowiednim miejscu, z dala od
źródeł ciepła. Płynny uszczelniacz
posiada okres ważności. W razie
przedawnienia butlę zawierającą
płynny uszczelniacz należy
wymienić.153) Nałożyć rękawice ochronne
dostarczane razem z zestawem do
szybkiej naprawy opon.
154) Naklejkę należy nakleić w
miejscu dobrze widocznym dla
kierowcy, aby zasygnalizować, że
opona została naprawiona
zestawem do szybkiej naprawy.
Jechać ostrożnie, zwłaszcza na
zakrętach. Nie przekraczać 80
km/h. Nie przyspieszać i nie
hamować gwałtownie.
155) Jeżeli ciśnienie spadło do
wartości poniżej 3 barów, nie
należy kontynuować jazdy: zestaw
do szybkiej naprawy opon Fix &
Go automatic nie jest w stanie
zagwarantować prawidłowej
szczelności, ponieważ opona jest
zbyt mocno uszkodzona. Należy
zwrócić się do ASO Fiata.
156) Należy koniecznie
poinformować obsługę, że opona
została naprawiona przy użyciu
zestawu do szybkiej naprawy
opon. Ulotkę należy przekazać
osobie, która będzie kleiła oponę
usprawnioną zestawem szybkiej
naprawy opon.157) W przypadku używania opon
innych niż dostarczone z
pojazdem, naprawa może nie być
możliwa. W przypadku wymiany
opon zaleca się stosować tylko
takie, jakie zaleca producent.
Należy zwrócić się do ASO Fiata.
OSTRZEŻENIE
43) W przypadku przebicia opony,
spowodowanego ciałami obcymi,
możliwa jest naprawa opony,
której maksymalna średnica
przebicia równa jest 4 mm na
bieżniku i na powierzchni toczenia
opony.
OSTRZEŻENIE
2) Należy wymieniać przedawnioną
butlę zawierającą płynny
uszczelniacz. Nie należy wyrzucać
butli i zanieczyszczać środowiska
płynnym uszczelniaczem. Należy
utylizować zgodnie z normami
międzynarodowymi i lokalnymi.
216
W RAZIE AWARII
10-3-2014 11:33 Pagina 216
