OSTRZEŻENIE
51) Nieprawidłowe zamontowanie
akcesoriów elektrycznych i
elektronicznych może
spowodować poważne
uszkodzenie samochodu. Jeżeli
po zakupie samochodu zamierza
się zainstalować akcesoria
dodatkowe (zabezpieczenie przed
kradzieżą, radiotelefon itp.),
należy zwrócić się do ASO Fiata,
która zasugeruje najbardziej
odpowiednie urządzenie i zaleci
także konieczność użycia
akumulatora o większej
pojemności.
52) Jeżeli samochód ma pozostać
przez dłuższy czas w warunkach
szczególnie zimnych, należy
wymontować akumulator i
przenieść go w ciepłe miejsce, w
przeciwnym razie może
zamarznąć.
OSTRZEŻENIE
4) Akumulatory zawierają substancje
bardzo szkodliwe dla środowiska.
W celu wymienienia akumulatora
należy zwrócić się do ASO Fiata,
która wyposażona jest w
urządzenia do utylizacji zużytych
akumulatorów z poszanowaniem
ochrony środowiska i przepisów
prawnych.
KOŁA I OPONYCo około dwa tygodnie i przed długimi
podróżami należy sprawdzać ciśnienie
w każdej oponie i w dojazdowym kole
zapasowym: sprawdzanie ciśnienia
należy wykonywać w oponie
ochłodzonej.
Podczas użytkowania samochodu
normalne jest, że ciśnienie wzrasta;
odnośnie do prawidłowej wartości
odpowiadającej ciśnieniu pompowania
opon, patrz opis „Koła” w rozdziale
„Dane techniczne”.
Nieprawidłowe ciśnienie spowoduje
nietypowe zużycie opon rys. 242:Aciśnienie normalne: bieżnik
równomiernie zużyty;Bciśnienie zbyt niskie: bieżnik zużyty
zwłaszcza na brzegach;Cciśnienie zbyt wysokie: bieżnik zużyty
zwłaszcza na środku.
Opony powinny być wymienione, gdy
wysokość bieżnika zmniejszy się do 1,6
mm. Niemniej należy przestrzegać
norm obowiązujących w kraju, w
którym się podróżuje.188) 189) 190) 191)
257
10-3-2014 11:33 Pagina 257

OSTRZEŻENIA
❒W miarę możliwości należy unikać
gwałtownego hamowania, nagłego
ruszania, wjeżdżania na chodniki,
w dziury na drodze i inne przeszkody.
Długa jazda po drodze o nierównej
nawierzchni może uszkodzić opony;
❒należy sprawdzać okresowo, czy na
bokach opon nie ma pęknięć,
wybrzuszeń lub nieregularnego
zużycia bieżnika. W takim przypadku
należy zwrócić się do ASO Fiata;
❒należy unikać jazdy przeciążonym
samochodem: może to spowodować
poważne uszkodzenie kół i opon;
❒w razie przebicia opony należy
zatrzymać się natychmiast, aby
uniknąć uszkodzenia samej opony,
obręczy, zawieszeń i układu
kierowniczego;❒opona starzeje się także jeżeli jest
mało używana. Pęknięcia gumy na
bieżniku i bokach są oznaką
starzenia się. Niemniej jednak, jeżeli
opony używane są dłużej niż 6 lat,
konieczne jest ich sprawdzenie przez
wyspecjalizowany personel. Należy
pamiętać także o starannym
kontrolowaniu koła zapasowego;
❒w razie konieczności dokonania
wymiany, należy montować zawsze
nowe opony, unikając opon
niewiadomego pochodzenia;
❒przy wymianie opony należy również
wymienić zawór do pompowania;
❒aby zapewnić równomierne zużycie
opon przednich i tylnych, zaleca się
ich zamianę, przednie z tylnymi,
co 10-15 tysięcy kilometrów, z tej
samej strony samochodu, aby nie
zmieniać kierunku obrotu.
OSTRZEŻENIE Przy wymianie opony
należy sprawdzić, czy z obręczy
zabrany został, razem z zaworem,
również czujnik do monitorowania
ciśnienia w oponach (TPMS).
UWAGA
188) Należy pamiętać, że
przyczepność kół samochodu do
drogi zależy także od
prawidłowego ciśnienia w
oponach.
189) Zbyt niskie ciśnienie może
spowodować przegrzanie opony i
poważne jej uszkodzenie.
190) Nie należy zamieniać opon po
przekątnej samochodu,
przekładając je z lewej strony na
prawą i odwrotnie.
191) Nie należy wykonywać
zaprawek malarskich i suszenia
obręczy kół ze stopu lekkiego,
które wymagają stosowania
temperatur wyższych od 150°C.
Parametry mechaniczne obręczy
mogą ulec pogorszeniu.
242
F1A0240
258
OBSŁUGA I KONSERWACJA
10-3-2014 11:33 Pagina 258

PRZEWODY
GUMOWENależy przestrzegać terminów kontroli
elastycznych przewodów gumowych
układu hamulcowego i układu zasilania
podanych w „Wykazie czynności
przeglądów okresowych” w niniejszym
rozdziale.
Ozon, wysokie temperatury i
długotrwały brak płynu w układzie
mogą spowodować utwardzenie
i pęknięcia przewodów z możliwością
wycieku płynu. Konieczne jest więc ich
okresowe sprawdzanie.
WYCIERACZKI
SZYBY PRZEDNIEJPIÓRA WYCIERACZEK
Należy czyścić okresowo gumową
część piór wycieraczek, stosując
odpowiednie produkty; zaleca się
TUTELA PROFESSIONAL SC 35.
Pióra należy wymienić, jeżeli krawędź
gumowa jest zdeformowana lub zużyta.
W każdym przypadku zaleca się ich
wymianę raz w roku.
Stosowanie się do poniższych
wskazówek może zmniejszyć
możliwość uszkodzenia piór
wycieraczek:
❒w przypadku temperatury poniżej
zera należy sprawdzić, czy gumowa
część pióra nie przymarzła do szyby.
W razie konieczności należy
odblokować ją przy użyciu produktu
zapobiegającego zamarzaniu;
❒należy usuwać śnieg zgromadzony
na szybie: poza ochroną piór
wycieraczek unika się dzięki temu
przeciążenia i przegrzania silniczka
elektrycznego;
❒nie należy uruchamiać wycieraczek
szyby przedniej i tylnej, gdy szyba
jest sucha.
192)
Wymiana piór
wycieraczek szyby
przedniej
53)
Należy wykonać, co następuje:
❒podnieść ramię wycieraczki, nacisnąć
zaczep A rys. 243 sprężyny
mocującej i wyjąć pióro z ramienia;
❒zamontować nowe pióro, wsuwając
zaczep w odpowiednie gniazdo w
ramieniu i upewniając się o jego
prawidłowym zablokowaniu;
❒obniżyć na szybę ramię wycieraczki
szyby przedniej.243
F1A0241
259
10-3-2014 11:33 Pagina 259

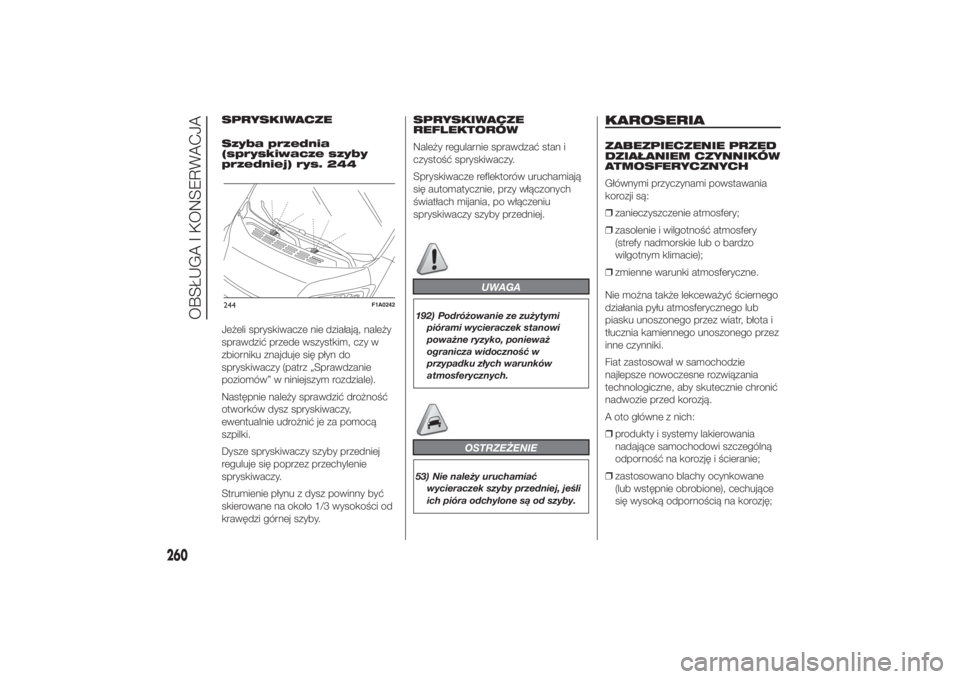

SPRYSKIWACZE
Szyba przednia
(spryskiwacze szyby
przedniej) rys. 244
Jeżeli spryskiwacze nie działają, należy
sprawdzić przede wszystkim, czy w
zbiorniku znajduje się płyn do
spryskiwaczy (patrz „Sprawdzanie
poziomów” w niniejszym rozdziale).
Następnie należy sprawdzić drożność
otworków dysz spryskiwaczy,
ewentualnie udrożnić je za pomocą
szpilki.
Dysze spryskiwaczy szyby przedniej
reguluje się poprzez przechylenie
spryskiwaczy.
Strumienie płynu z dysz powinny być
skierowane na około 1/3 wysokości od
krawędzi górnej szyby.SPRYSKIWACZE
REFLEKTORÓW
Należy regularnie sprawdzać stan i
czystość spryskiwaczy.
Spryskiwacze reflektorów uruchamiają
się automatycznie, przy włączonych
światłach mijania, po włączeniu
spryskiwaczy szyby przedniej.
UWAGA
192) Podróżowanie ze zużytymi
piórami wycieraczek stanowi
poważne ryzyko, ponieważ
ogranicza widoczność w
przypadku złych warunków
atmosferycznych.
OSTRZEŻENIE
53) Nie należy uruchamiać
wycieraczek szyby przedniej, jeśli
ich pióra odchylone są od szyby.
KAROSERIAZABEZPIECZENIE PRZED
DZIAŁANIEM CZYNNIKÓW
ATMOSFERYCZNYCH
Głównymi przyczynami powstawania
korozji są:
❒zanieczyszczenie atmosfery;
❒zasolenie i wilgotność atmosfery
(strefy nadmorskie lub o bardzo
wilgotnym klimacie);
❒zmienne warunki atmosferyczne.
Nie można także lekceważyć ściernego
działania pyłu atmosferycznego lub
piasku unoszonego przez wiatr, błota i
tłucznia kamiennego unoszonego przez
inne czynniki.
Fiat zastosował w samochodzie
najlepsze nowoczesne rozwiązania
technologiczne, aby skutecznie chronić
nadwozie przed korozją.
A oto główne z nich:
❒produkty i systemy lakierowania
nadające samochodowi szczególną
odporność na korozję i ścieranie;
❒zastosowano blachy ocynkowane
(lub wstępnie obrobione), cechujące
się wysoką odpornością na korozję;
244
F1A0242
260
OBSŁUGA I KONSERWACJA
10-3-2014 11:33 Pagina 260

❒spód nadwozia, komora silnika,
wnętrze nadkoli i inne elementy
spryskano wyrobami woskowymi o
wysokiej zdolności ochronnej;
❒miejsca najbardziej narażone,
pełniące funkcję ochronną,
spryskano materiałami plastycznymi:
progi drzwi, wnętrza błotników,
krawędzie itp;
❒zastosowano profile otwarte, aby
uniknąć skraplania i gromadzenia się
wody, która może ułatwić
powstawanie korozji wewnątrz tego
typu elementów.
GWARANCJA NA
NADWOZIE I SPÓD
NADWOZIA
Pojazd posiada gwarancję na
perforację, spowodowaną korozją,
któregokolwiek elementu szkieletu czy
nadwozia.
Szczegółowe warunki gwarancji
podano w Książce gwarancyjnej.
ZALECENIA DOTYCZĄCE
WŁAŚCIWEJ
KONSERWACJI
NADWOZIA
Lakier
Lakier nie tylko pełni funkcję estetyczną,
ale też ochronną blachy.W przypadku otarć lub pojawienia się
głębokich rys zaleca się
natychmiastowe wykonanie
koniecznych zaprawek w celu
uniknięcia powstawania korozji. Do
zaprawek lakierniczych należy używać
tylko produktów oryginalnych (patrz
„Tabliczka identyfikacyjna lakieru
nadwozia” w rozdziale „Dane
techniczne”).
Normalna obsługa lakieru polega na
myciu, którego częstotliwość zależy od
warunków i środowiska, w którym
samochód jest używany.
Przykładowo, w strefach o dużym
zanieczyszczeniu atmosfery lub jeżeli
przejeżdża się drogami posypanymi
solą przed zamarzaniem, dobrze jest
myć samochód częściej.
Aby właściwie umyć samochód, należy:
❒spryskać nadwozie strumieniem
wody o niskim ciśnieniu;
❒przemyć nadwozie gąbką nasączoną
roztworem o małej ilości detergentu,
płucząc często gąbkę;
❒spłukać dobrze wodą i wysuszyć
sprężonym powietrzem lub przetrzeć
irchą.W przypadku mycia samochodu w
myjniach automatycznych należy
zwrócić uwagę na następujące
zalecenia:
❒należy zdjąć antenę z dachu, aby
uniknąć jej uszkodzenia;
❒samochód należy myć wodą z
dodatkiem roztworu detergentu;
❒należy spłukiwać obficie umyte
miejsca, tak aby detergent nie
pozostał na nadwoziu lub na
częściach mniej widocznych.
54)
Podczas suszenia należy zwracać
szczególną uwagę na elementy mniej
widoczne, takie jak wnęki drzwi,
pokrywa silnika, ramki reflektorów, w
których może pozostać woda. Zaleca
się nie wstawiać samochodu do
zamkniętego pomieszczenia,
ale zostawić go na zewnątrz w celu
ułatwienia odparowania wody.
Nie należy myć samochodu
nagrzanego przez słońce lub z
rozgrzaną pokrywą komory silnika:
lakier może zmatowieć.
261
10-3-2014 11:33 Pagina 261

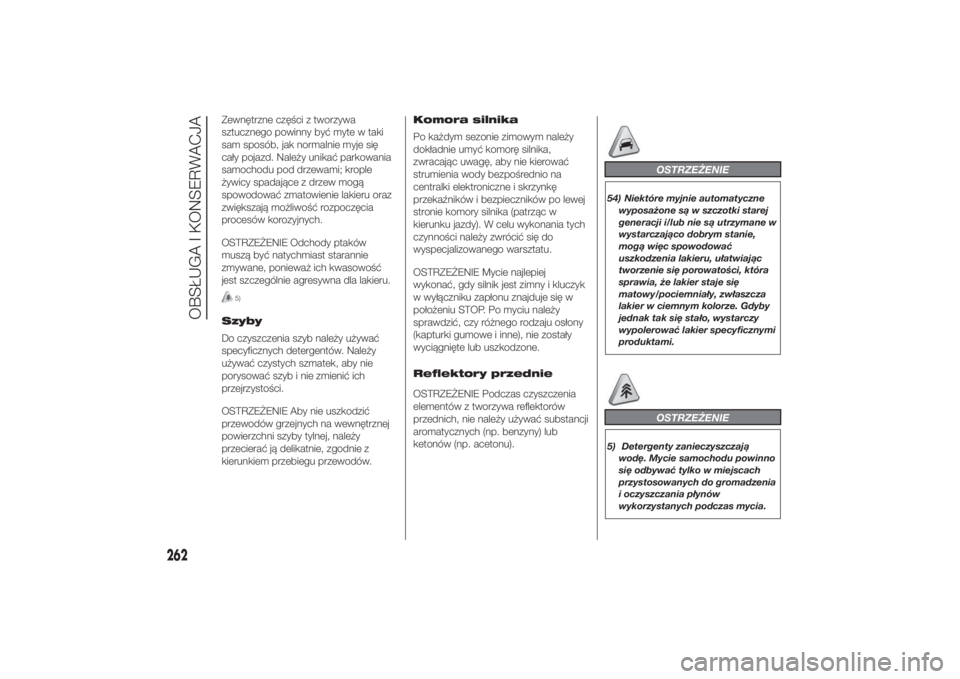

Zewnętrzne części z tworzywa
sztucznego powinny być myte w taki
sam sposób, jak normalnie myje się
cały pojazd. Należy unikać parkowania
samochodu pod drzewami; krople
żywicy spadające z drzew mogą
spowodować zmatowienie lakieru oraz
zwiększają możliwość rozpoczęcia
procesów korozyjnych.
OSTRZEŻENIE Odchody ptaków
muszą być natychmiast starannie
zmywane, ponieważ ich kwasowość
jest szczególnie agresywna dla lakieru.
5)
Szyby
Do czyszczenia szyb należy używać
specyficznych detergentów. Należy
używać czystych szmatek, aby nie
porysować szyb i nie zmienić ich
przejrzystości.
OSTRZEŻENIE Aby nie uszkodzić
przewodów grzejnych na wewnętrznej
powierzchni szyby tylnej, należy
przecierać ją delikatnie, zgodnie z
kierunkiem przebiegu przewodów.Komora silnika
Po każdym sezonie zimowym należy
dokładnie umyć komorę silnika,
zwracając uwagę, aby nie kierować
strumienia wody bezpośrednio na
centralki elektroniczne i skrzynkę
przekaźników i bezpieczników po lewej
stronie komory silnika (patrząc w
kierunku jazdy). W celu wykonania tych
czynności należy zwrócić się do
wyspecjalizowanego warsztatu.
OSTRZEŻENIE Mycie najlepiej
wykonać, gdy silnik jest zimny i kluczyk
w wyłączniku zapłonu znajduje się w
położeniu STOP. Po myciu należy
sprawdzić, czy różnego rodzaju osłony
(kapturki gumowe i inne), nie zostały
wyciągnięte lub uszkodzone.
Reflektory przednie
OSTRZEŻENIE Podczas czyszczenia
elementów z tworzywa reflektorów
przednich, nie należy używać substancji
aromatycznych (np. benzyny) lub
ketonów (np. acetonu).
OSTRZEŻENIE
54) Niektóre myjnie automatyczne
wyposażone są w szczotki starej
generacji i/lub nie są utrzymane w
wystarczająco dobrym stanie,
mogą więc spowodować
uszkodzenia lakieru, ułatwiając
tworzenie się porowatości, która
sprawia, że lakier staje się
matowy/pociemniały, zwłaszcza
lakier w ciemnym kolorze. Gdyby
jednak tak się stało, wystarczy
wypolerować lakier specyficznymi
produktami.
OSTRZEŻENIE
5) Detergenty zanieczyszczają
wodę. Mycie samochodu powinno
się odbywać tylko w miejscach
przystosowanych do gromadzenia
i oczyszczania płynów
wykorzystanych podczas mycia.
262
OBSŁUGA I KONSERWACJA
10-3-2014 11:33 Pagina 262

WNĘTRZENależy okresowo sprawdzać, czy pod
dywanikami nie zbiera się woda
(ociekająca z butów, parasoli itp.), która
mogłaby spowodować korozję blachy.
193) 194)
SIEDZENIA I ELEMENTY Z
TKANINY
Kurz należy usuwać miękką szczotką
lub odkurzaczem. Aby dobrze oczyścić
poszycie welurowe, zaleca się zwilżyć
szczotkę.
Siedzenia najlepiej przecierać gąbką
zamoczoną w roztworze wody i
neutralnego detergentu.
ELEMENTY Z TWORZYWA
Zaleca się czyścić elementy
wewnętrzne z tworzywa sztucznego
szmatką zwilżoną roztworem wody
i detergentu bez środków ciernych. W
celu usunięcia plam tłustych lub
trwałych należy używać produktów
specyficznych do czyszczenia tworzyw
sztucznych, bez rozpuszczalników,
nie zmieniających wyglądu i koloru
elementów.OSTRZEŻENIE Do czyszczenia szybki
zestawu wskaźników nie należy
stosować alkoholu, benzyny ani ich
pochodnych.
KIEROWNICA/UCHWYT
DŹWIGNI ZMIANY
BIEGÓW/HAMULCA
RĘCZNEGO POKRYTE
SKÓRĄ
(dla wersji/rynków, gdzie przewidziano)
Czyszczenie tych elementów powinno
być wykonywane wyłącznie wodą i
mydłem neutralnym. Nie należy używać
nigdy alkoholi lub produktów na bazie
alkoholu.
Przed użyciem produktów
specyficznych do czyszczenia wnętrza
pojazdu należy sprawdzić uważnie,
czytając informacje podane na etykiecie
produktu, czy nie zawierają one
alkoholu i/lub produktów na nim
bazujących.
Jeżeli podczas czyszczenia szyby
przedniej produktami specyficznymi do
szyb, krople tego produktu spadną
przypadkowo na kierownicę/uchwyt
dźwigni zmiany biegów/hamulec
ręczny, konieczne jest ich
natychmiastowe usunięcie i następnie
przemycie tych miejsc wodą z mydłem
neutralnym.OSTRZEŻENIE Zaleca się, w przypadku
stosowania blokady kierownicy,
zwrócić maksymalną uwagę, aby
uniknąć zadrapania poszycia skóry.
UWAGA
193) Do czyszczenia wewnętrznych
części samochodu nie należy
nigdy stosować produktów
łatwopalnych, takich jak eter lub
benzyna rektyfikowana. Ładunki
elektrostatyczne, które powstają
podczas czyszczenia, mogą
spowodować pożar.
194) Nie należy trzymać butli
aerozolowych w samochodzie:
niebezpieczeństwo wybuchu.
Butle aerozolowe nie powinny być
wystawiane na temperatury
powyżej 50° C. Wewnątrz
samochodu nagrzanego przez
słońce temperatura może
znacznie przekroczyć tę wartość.
263
10-3-2014 11:33 Pagina 263

264
Ta strona celowo jest zostawiona pusta
10-3-2014 11:33 Pagina 264

DANE TECHNICZNE
W zrozumieniu konstrukcji i działania
Państwa samochodu najlepiej pomoże
treść niniejszego rozdziału, a także
towarzyszące jej szczegółowe dane,
tabele i grafiki. Nie tylko dla pasjonatów,
techników, ale również dla tych, którzy
po prostu dokładniej chcą poznać
własny samochód.DANE IDENTYFIKACYJNE ..............266
KODY SILNIKA - WERSJA
NADWOZIA .....................................268
SILNIK.............................................270
ZASILANIE ......................................271
UKŁAD PRZENIESIENIA NAPĘDU ..272
ZAWIESZENIA.................................273
HAMULCE ......................................274
UKŁAD KIEROWNICZY ...................275
KOŁA ..............................................276
WYMIARY .......................................280
OSIĄGI ............................................290
MASY .............................................292
UZUPEŁNIANIE PŁYNÓW ...............335
MATERIAŁY EKSPLOATACYJNE.....337
ZUŻYCIE PALIWA ...........................340
EMISJE CO2 ...................................351
HOMOLOGACJE MINISTERIALNE ..361
ROZPORZĄDZENIE DOTYCZĄCE
POSTĘPOWANIA Z POJAZDEM
PO OKRESIE EKSPLOATACJI .........365
265
10-3-2014 11:33 Pagina 265

DANE
IDENTYFIKACYJNEZaleca się wziąć pod uwagę
poszczególne oznaczenia. Dane
identyfikacyjne wytłoczone są
na tabliczkach i znajdują się w
położeniach podanych poniżej:
❒Tabliczka znamionowa z danymi
identyfikacyjnymi.
❒Oznakowanie nadwozia.
❒Tabliczka z danymi identyfikacyjnymi
lakieru nadwozia.
❒Oznakowanie silnika.TABLICZKA
ZNAMIONOWA Z DANYMI
IDENTYFIKACYJNYMI
Umieszczona jest na belce poprzecznej
przedniej w komorze silnika i zawiera
następujące dane identyfikacyjne rys.
245:
BNumer homologacyjny.CKod identyfikacyjny typu samochodu.DKolejny numer fabryczny nadwozia.EMaksymalna dopuszczalna masa
samochodu z pełnym obciążeniem.FMaksymalna dopuszczalna masa
samochodu z pełnym obciążeniem i
przyczepą.GMaksymalna dopuszczalna masa na
pierwszej osi (przedniej).HMaksymalna dopuszczalna masa na
drugiej osi (tylnej).ITyp silnika.
LKod wersji nadwozia.M
Numer na części zamienne.
NPrawidłowa wartość współczynnika
dymienia (w przypadku silników
na olej napędowy).
OZNAKOWANIE
NADWOZIA
Jedna tabliczka znajduje się na nadkolu
wewnętrznym po stronie pasażera, A
rys. 246 druga w dolnej części szyby
przedniej rys. 247.
245
F1A0243
246
F1A0244
247
F1A0365
266
DANE TECHNICZNE
10-3-2014 11:33 Pagina 266
