FIAT DUCATO 2014 Instrukcja obsługi (in Polish)

82
475 kg
83
487 kg
84
500 kg
85
515 kg
86
530 kg
87
545 kg
88
560 kg
89
580 kg
90
600 kg
91
615 kg

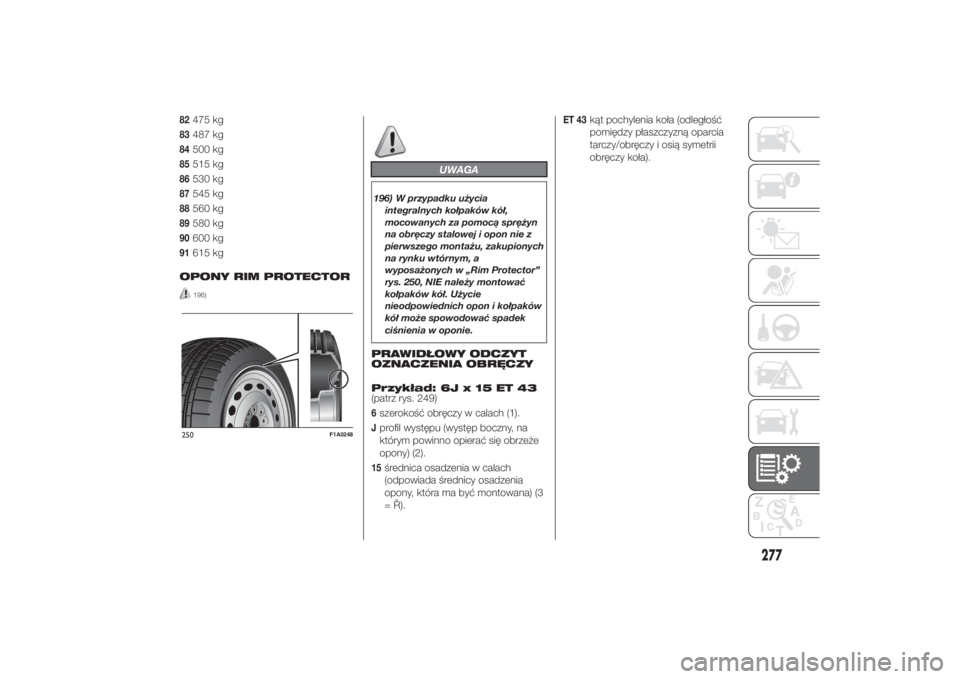

OPONY RIM PROTECTOR196)
UWAGA
196) W przypadku użycia
integralnych kołpaków kół,
mocowanych za pomocą sprężyn
na obręczy stalowej i opon nie z
pierwszego montażu, zakupionych
na rynku wtórnym, a
wyposażonych w „Rim Protector”
rys. 250, NIE należy montować
kołpaków kół. Użycie
nieodpowiednich opon i kołpaków
kół może spowodować spadek
ciśnienia w oponie.PRAWIDŁOWY ODCZYT
OZNACZENIA OBRĘCZY
Przykład: 6J x 15 ET 43
(patrz rys. 249)6szerokość obręczy w calach (1).Jprofil występu (występ boczny, na
którym powinno opierać się obrzeże
opony) (2).15
średnica osadzenia w calach
(odpowiada średnicy osadzenia
opony, która ma być montowana) (3
= Ř).
ET 43
kąt pochylenia koła (odległość
pomiędzy płaszczyzną oparcia
tarczy/obręczy i osią symetrii
obręczy koła).
250
F1A0248
277
10-3-2014 11:33 Pagina 277

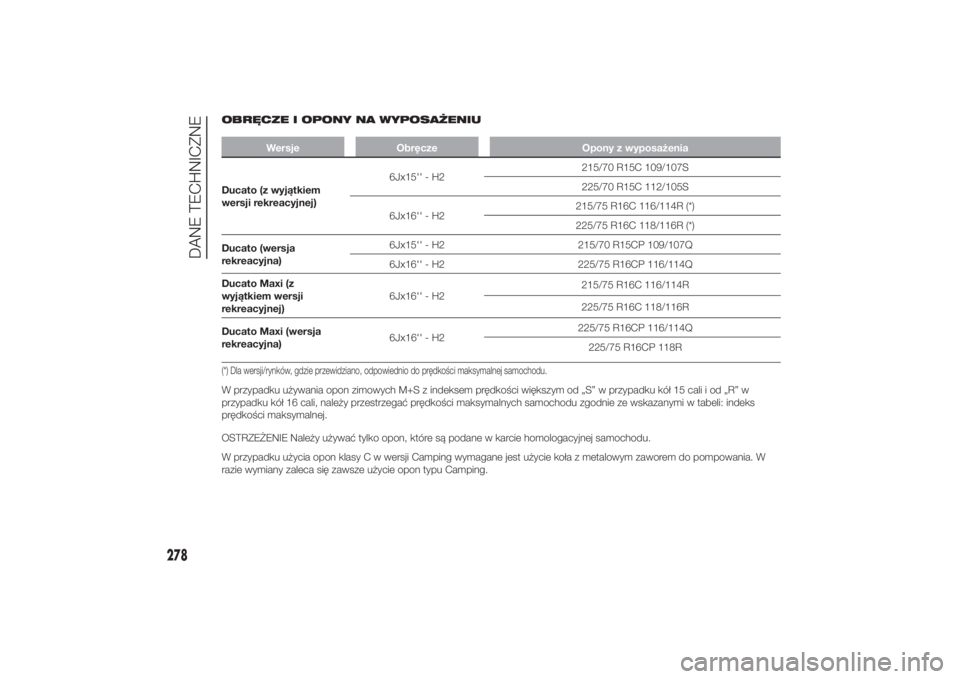

OBRĘCZE I OPONY NA WYPOSAŻENIU
Wersje Obręcze Opony z wyposażenia
Ducato (z wyjątkiem
wersji rekreacyjnej)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (wersja
rekreacyjna)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (z
wyjątkiem wersji
rekreacyjnej)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (wersja
rekreacyjna)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R(*) Dla wersji/rynków, gdzie przewidziano, odpowiednio do prędkości maksymalnej samochodu.
.
W przypadku używania opon zimowych M+S z indeksem prędkości większym od „S” w przypadku kół 15 cali i od „R” w
przypadku kół 16 cali, należy przestrzegać prędkości maksymalnych samochodu zgodnie ze wskazanymi w tabeli: indeks
prędkości maksymalnej.
OSTRZEŻENIE Należy używać tylko opon, które są podane w karcie homologacyjnej samochodu.
W przypadku użycia opon klasy C w wersji Camping wymagane jest użycie koła z metalowym zaworem do pompowania. W
razie wymiany zaleca się zawsze użycie opon typu Camping.
278
DANE TECHNICZNE
10-3-2014 11:33 Pagina 278

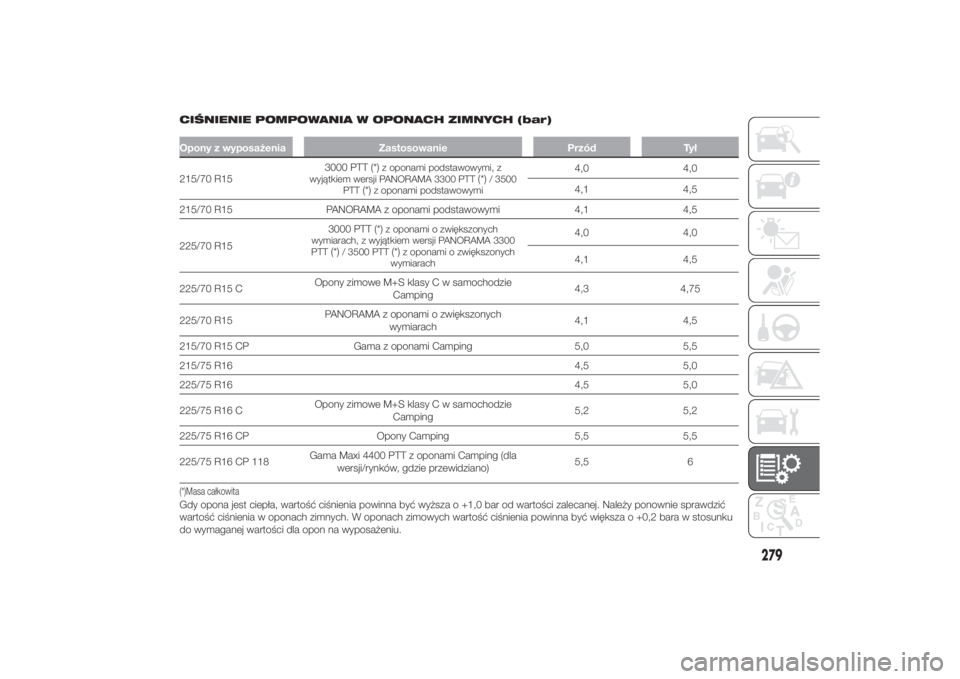

CIŚNIENIE POMPOWANIA W OPONACH ZIMNYCH (bar)Opony z wyposażenia Zastosowanie Przód Tył215/70 R153000 PTT (*)
z oponami podstawowymi, z
wyjątkiem wersji PANORAMA 3300 PTT
(*)/ 3500
PTT
(*)z oponami podstawowymi
4,0 4,0
4,1 4,5
215/70 R15 PANORAMA z oponami podstawowymi 4,1 4,5
225/70 R153000 PTT (*)
z oponami o zwiększonych
wymiarach, z wyjątkiem wersji PANORAMA 3300
PTT
(*)/ 3500 PTT
(*)z oponami o zwiększonych
wymiarach
4,0 4,0
4,1 4,5
225/70 R15 COpony zimowe M+S klasy C w samochodzie
Camping4,3 4,75
225/70 R15PANORAMA z oponami o zwiększonych
wymiarach4,1 4,5
215/70 R15 CP Gama z oponami Camping 5,0 5,5
215/75 R164,5 5,0
225/75 R164,5 5,0
225/75 R16 COpony zimowe M+S klasy C w samochodzie
Camping5,2 5,2
225/75 R16 CP Opony Camping 5,5 5,5
225/75 R16 CP 118Gama Maxi 4400 PTT z oponami Camping (dla
wersji/rynków, gdzie przewidziano)5,5 6
(*)Masa całkowitaGdy opona jest ciepła, wartość ciśnienia powinna być wyższa o +1,0 bar od wartości zalecanej. Należy ponownie sprawdzić
wartość ciśnienia w oponach zimnych. W oponach zimowych wartość ciśnienia powinna być większa o +0,2 bara w stosunku
do wymaganej wartości dla opon na wyposażeniu.
279
10-3-2014 11:33 Pagina 279

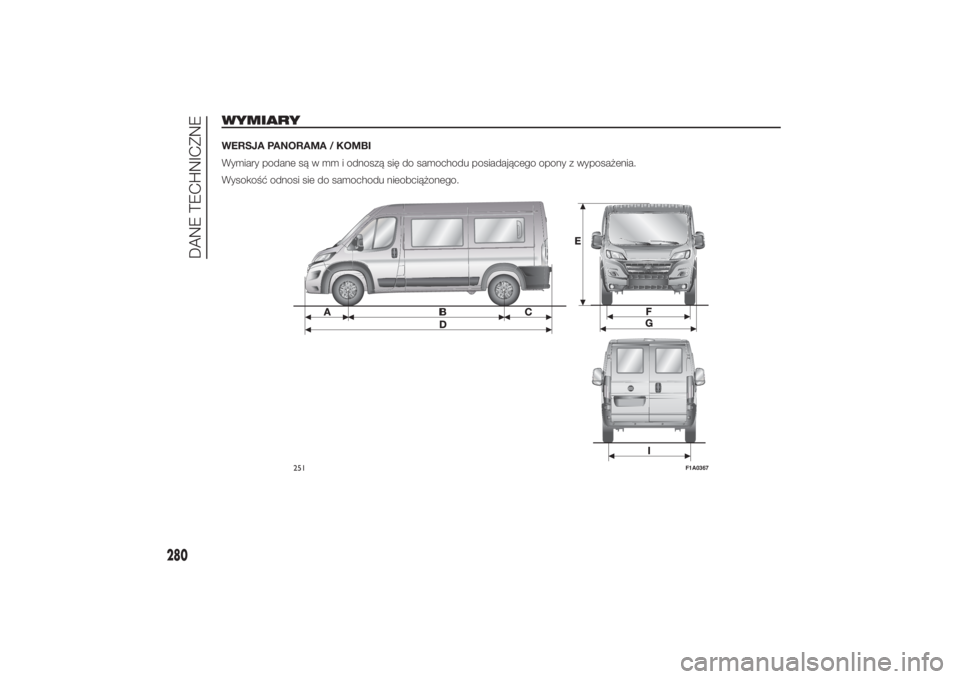

WYMIARYWERSJA PANORAMA / KOMBI
Wymiary podane są w mm i odnoszą się do samochodu posiadającego opony z wyposażenia.
Wysokość odnosi sie do samochodu nieobciążonego.
251
F1A0367
280
DANE TECHNICZNE
10-3-2014 11:33 Pagina 280

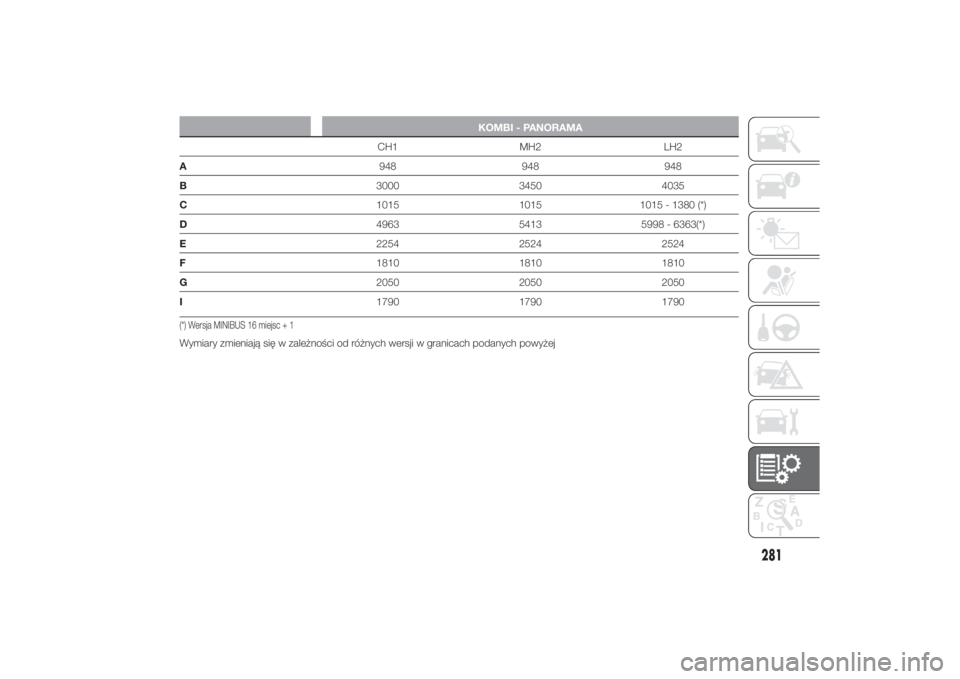

KOMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)
D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Wersja MINIBUS 16 miejsc + 1Wymiary zmieniają się w zależności od różnych wersji w granicach podanych powyżej
281
10-3-2014 11:33 Pagina 281

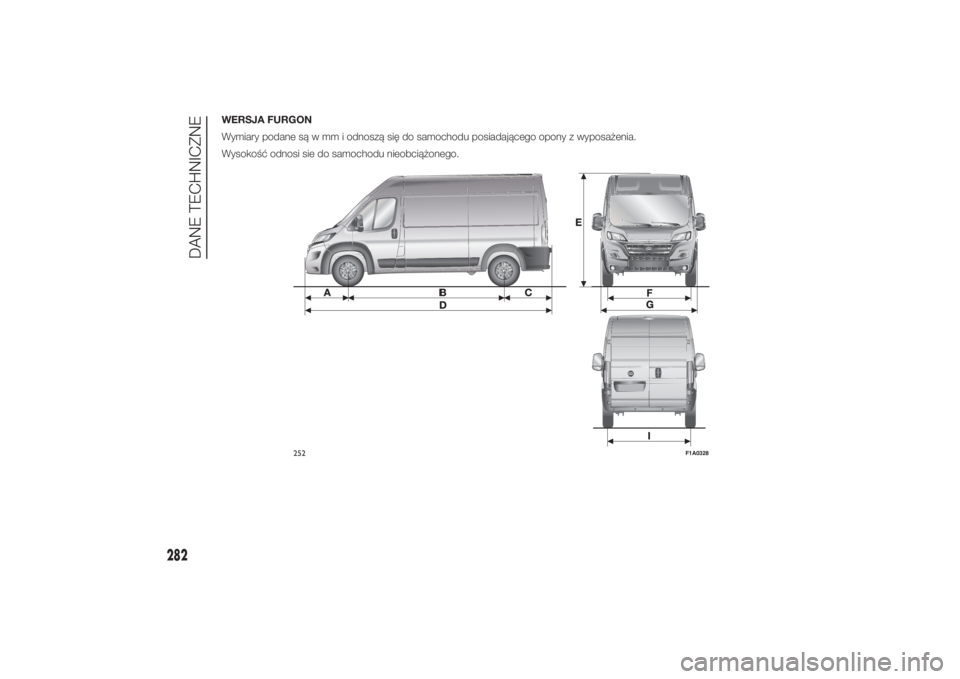

WERSJA FURGON
Wymiary podane są w mm i odnoszą się do samochodu posiadającego opony z wyposażenia.
Wysokość odnosi sie do samochodu nieobciążonego.
252
F1A0328
282
DANE TECHNICZNE
10-3-2014 11:33 Pagina 282

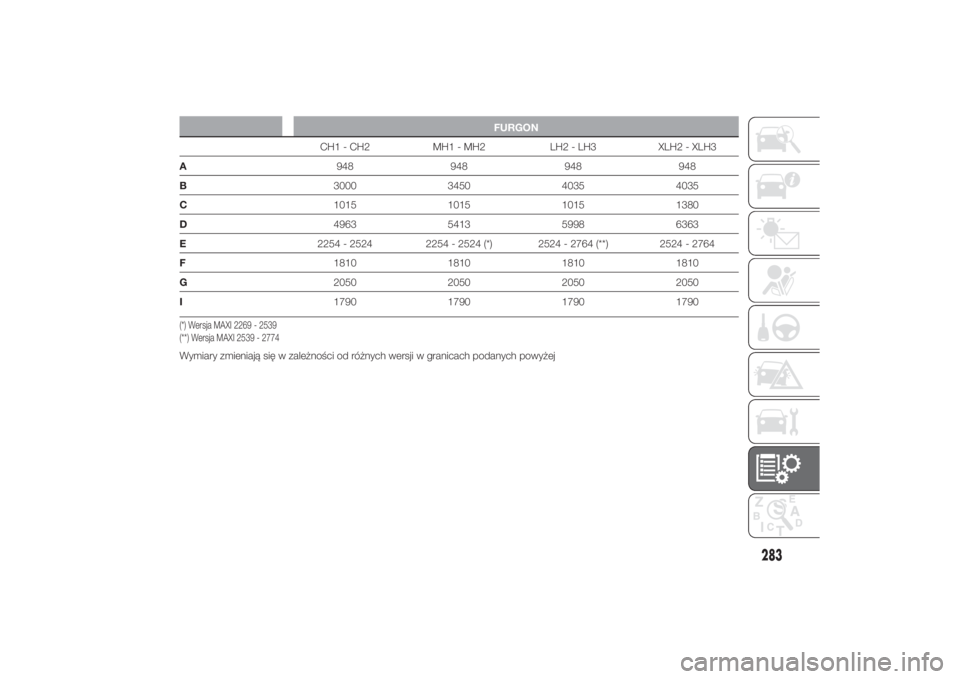

FURGON
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 (*) 2524 - 2764 (**) 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) Wersja MAXI 2269 - 2539
(**) Wersja MAXI 2539 - 2774Wymiary zmieniają się w zależności od różnych wersji w granicach podanych powyżej
283
10-3-2014 11:33 Pagina 283

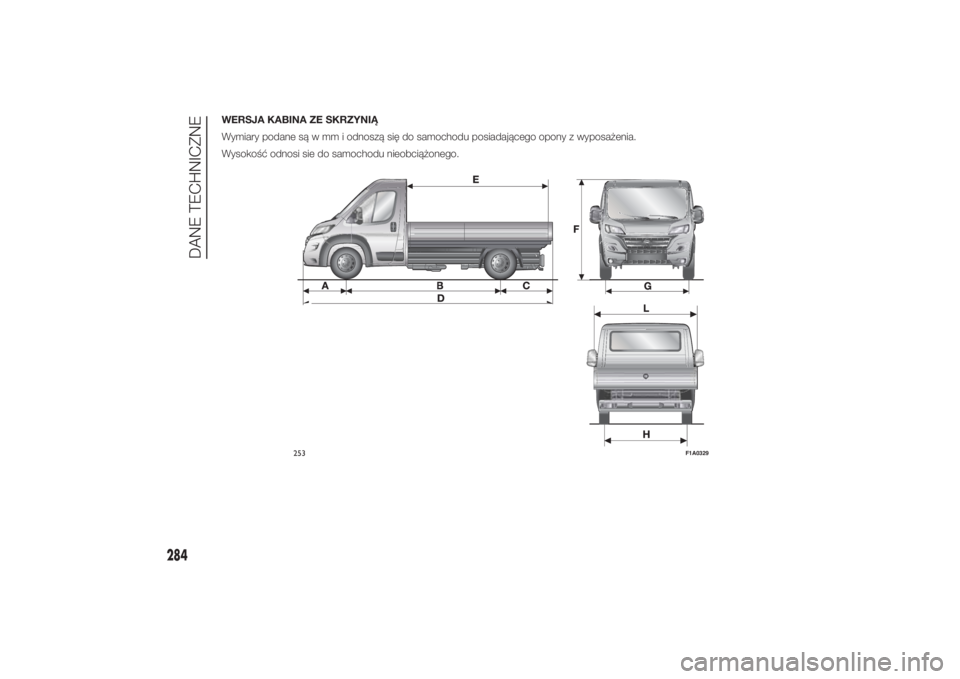

WERSJA KABINA ZE SKRZYNIĄ
Wymiary podane są w mm i odnoszą się do samochodu posiadającego opony z wyposażenia.
Wysokość odnosi sie do samochodu nieobciążonego.
253
F1A0329
284
DANE TECHNICZNE
10-3-2014 11:33 Pagina 284

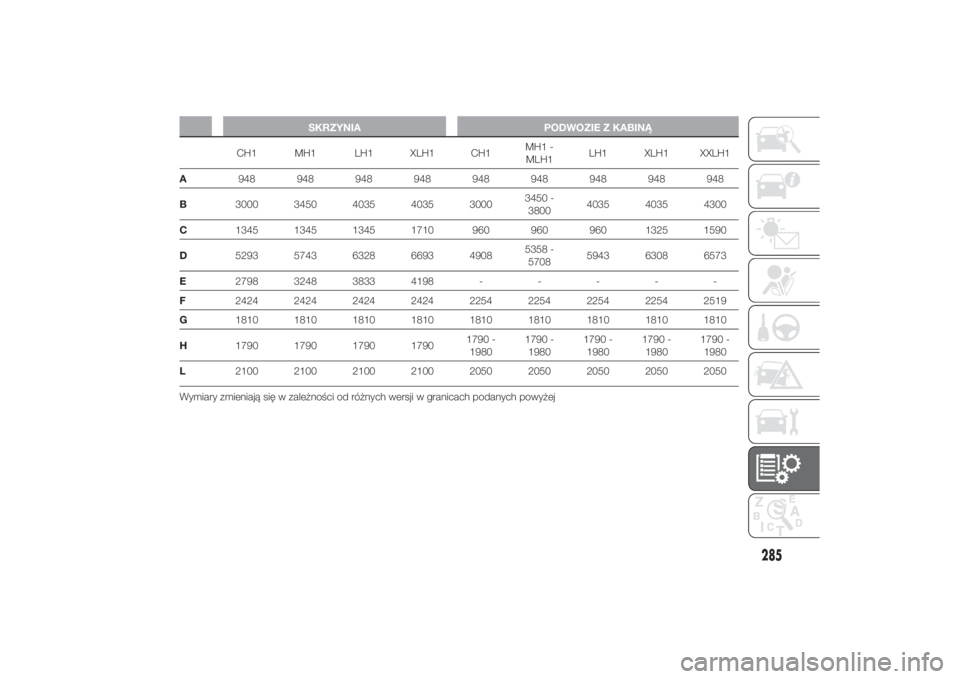

SKRZYNIA PODWOZIE Z KABINĄ
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
Wymiary zmieniają się w zależności od różnych wersji w granicach podanych powyżej
285
10-3-2014 11:33 Pagina 285

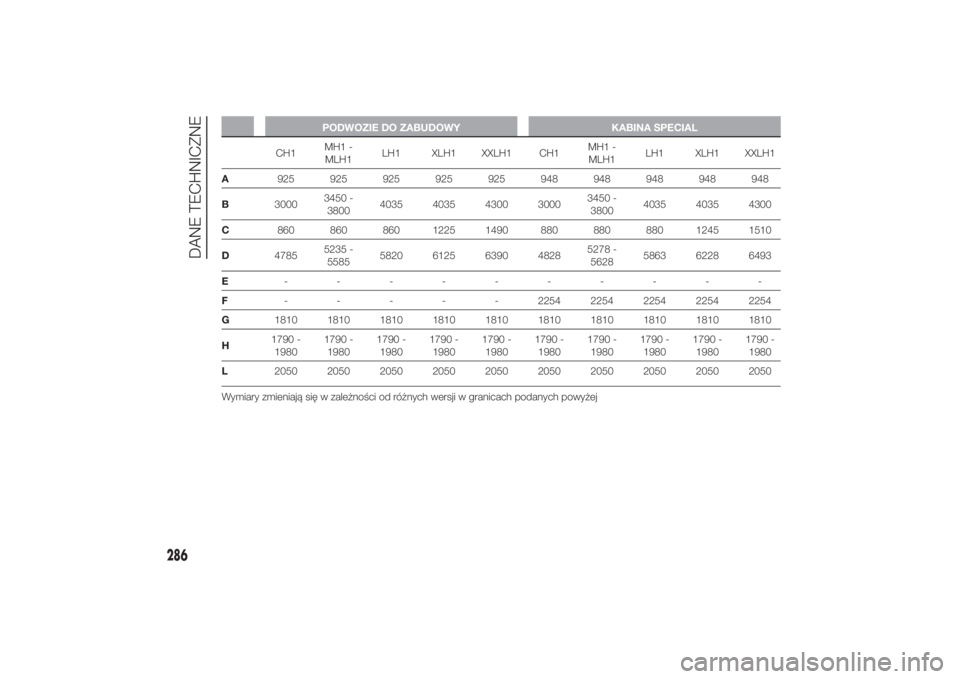

PODWOZIE DO ZABUDOWY KABINA SPECIAL
CH1MH1 -
MLH1LH1 XLH1 XXLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A925 925 925 925 925 948 948 948 948 948
B30003450 -
38004035 4035 4300 30003450 -
38004035 4035 4300
C860 860 860 1225 1490 880 880 880 1245 1510
D47855235 -
55855820 6125 6390 48285278 -
56285863 6228 6493
E----------
F-----2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
Wymiary zmieniają się w zależności od różnych wersji w granicach podanych powyżej
