FIAT DUCATO 2015 Brugs- og vedligeholdelsesvejledning (in Danish)

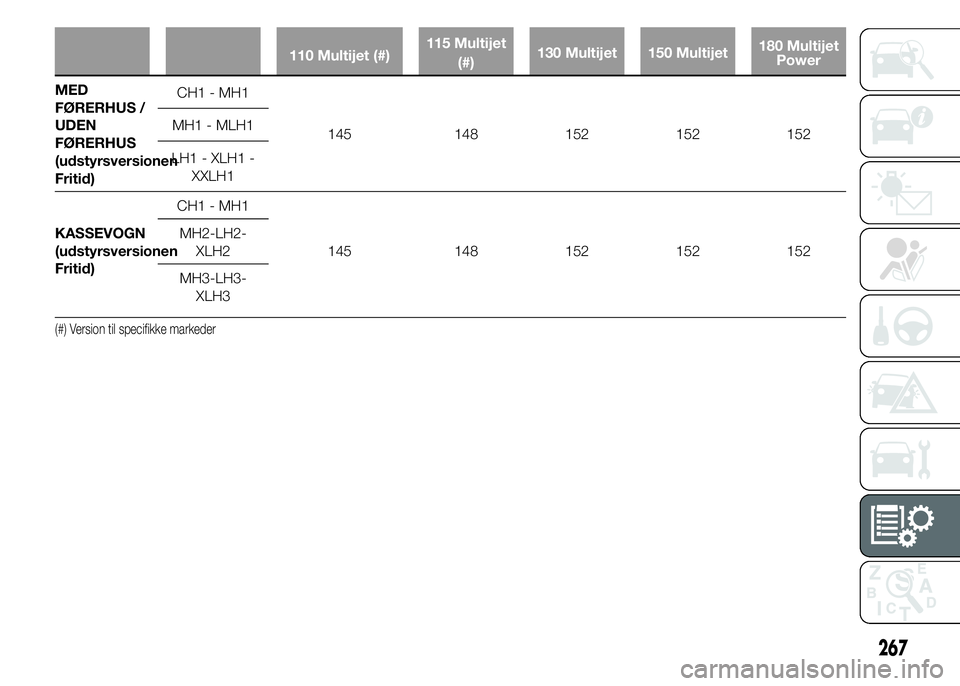

110 Multijet (#)115 Multijet
(#)130 Multijet 150 Multijet180 Multijet
Power
MED
FØRERHUS /
UDEN
FØRERHUS
(udstyrsversionen
Fritid)CH1 - MH1
145 148 152 152 152 MH1 - MLH1
LH1 - XLH1 -
XXLH1
KASSEVOGN
(udstyrsversionen
Fritid)CH1 - MH1
145 148 152 152 152 MH2-LH2-
XLH2
MH3-LH3-
XLH3
(#) Version til specifikke markeder
267

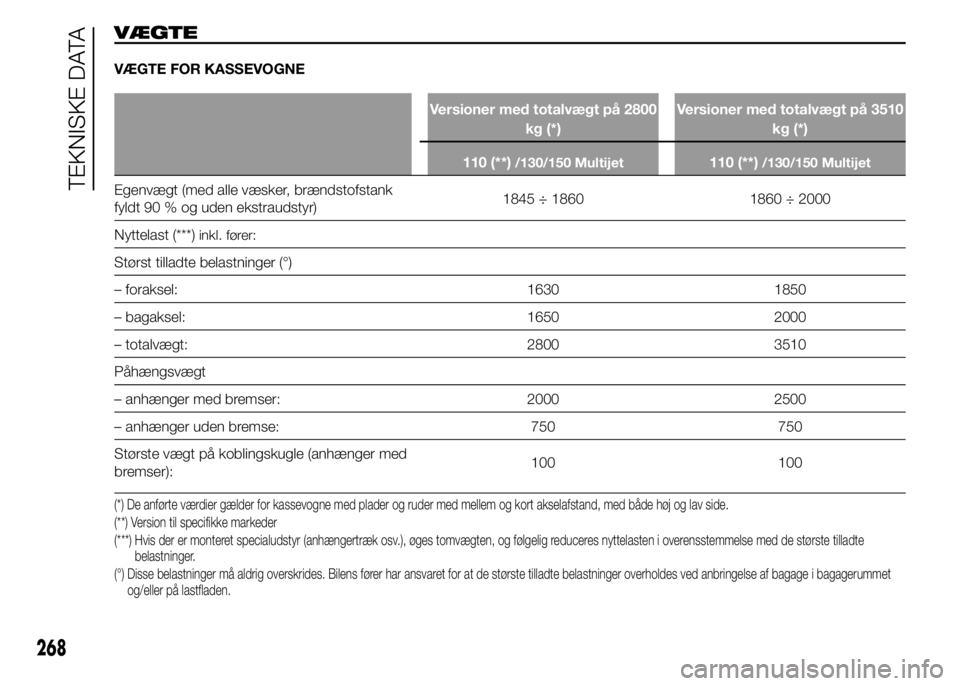

VÆGTE
VÆGTE FOR KASSEVOGNE
Versioner med totalvægt på 2800
kg (*)Versioner med totalvægt på 3510
kg (*)
110 (**)
/130/150 Multijet110 (**)/130/150 Multijet
Egenvægt (med alle væsker, brændstofstank
fyldt 90 % og uden ekstraudstyr)1845 ÷ 1860 1860 ÷ 2000
Nyttelast (***)
inkl. fører:
Størst tilladte belastninger (°)
– foraksel: 1630 1850
– bagaksel: 1650 2000
– totalvægt: 2800 3510
Påhængsvægt
– anhænger med bremser: 2000 2500
– anhænger uden bremse: 750 750
Største vægt på koblingskugle (anhænger med
bremser):100 100
(*) De anførte værdier gælder for kassevogne med plader og ruder med mellem og kort akselafstand, med både høj og lav side.
(**) Version til specifikke markeder
(***) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten i overensstemmelse med de størstetilladte
belastninger.
(°) Disse belastninger må aldrig overskrides. Bilens fører har ansvaret for at de største tilladte belastninger overholdes ved anbringelse af bagage i bagagerummet
og/eller på lastfladen.
268
TEKNISKE DATA

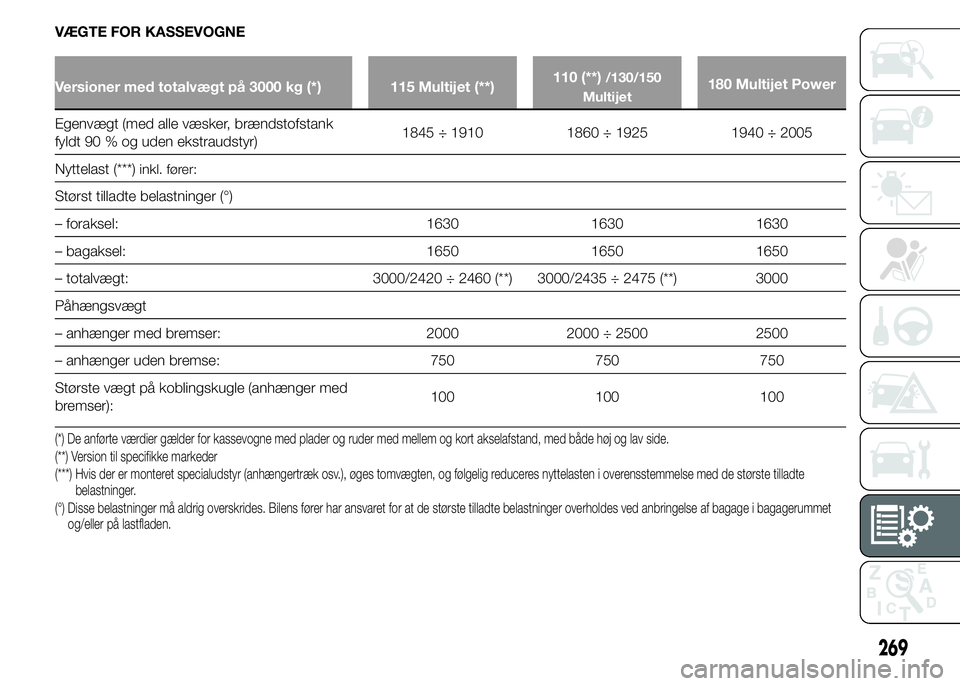

VÆGTE FOR KASSEVOGNE
Versioner med totalvægt på 3000 kg (*) 115 Multijet (**)110 (**)/130/150
Multijet180 Multijet Power
Egenvægt (med alle væsker, brændstofstank
fyldt 90 % og uden ekstraudstyr)1845 ÷ 1910 1860 ÷ 1925 1940 ÷ 2005
Nyttelast (***)
inkl. fører:
Størst tilladte belastninger (°)
– foraksel: 1630 1630 1630
– bagaksel: 1650 1650 1650
– totalvægt: 3000/2420 ÷ 2460 (**) 3000/2435 ÷ 2475 (**) 3000
Påhængsvægt
– anhænger med bremser: 2000 2000 ÷ 2500 2500
– anhænger uden bremse: 750 750 750
Største vægt på koblingskugle (anhænger med
bremser):100 100 100
(*) De anførte værdier gælder for kassevogne med plader og ruder med mellem og kort akselafstand, med både høj og lav side.
(**) Version til specifikke markeder
(***) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten i overensstemmelse med de størstetilladte
belastninger.
(°) Disse belastninger må aldrig overskrides. Bilens fører har ansvaret for at de største tilladte belastninger overholdes ved anbringelse af bagage i bagagerummet
og/eller på lastfladen.
269

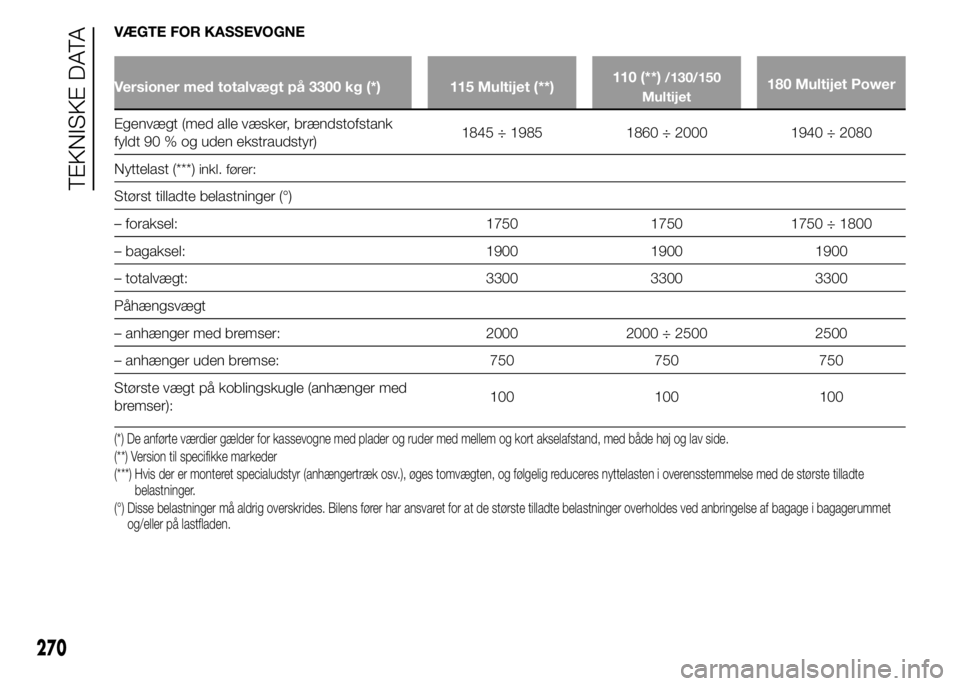

VÆGTE FOR KASSEVOGNE
Versioner med totalvægt på 3300 kg (*) 115 Multijet (**)110 (**)/130/150
Multijet180 Multijet Power
Egenvægt (med alle væsker, brændstofstank
fyldt 90 % og uden ekstraudstyr)1845 ÷ 1985 1860 ÷ 2000 1940 ÷ 2080
Nyttelast (***)
inkl. fører:
Størst tilladte belastninger (°)
– foraksel: 1750 1750 1750 ÷ 1800
– bagaksel: 1900 1900 1900
– totalvægt: 3300 3300 3300
Påhængsvægt
– anhænger med bremser: 2000 2000 ÷ 2500 2500
– anhænger uden bremse: 750 750 750
Største vægt på koblingskugle (anhænger med
bremser):100 100 100
(*) De anførte værdier gælder for kassevogne med plader og ruder med mellem og kort akselafstand, med både høj og lav side.
(**) Version til specifikke markeder
(***) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten i overensstemmelse med de størstetilladte
belastninger.
(°) Disse belastninger må aldrig overskrides. Bilens fører har ansvaret for at de største tilladte belastninger overholdes ved anbringelse af bagage i bagagerummet
og/eller på lastfladen.
270
TEKNISKE DATA

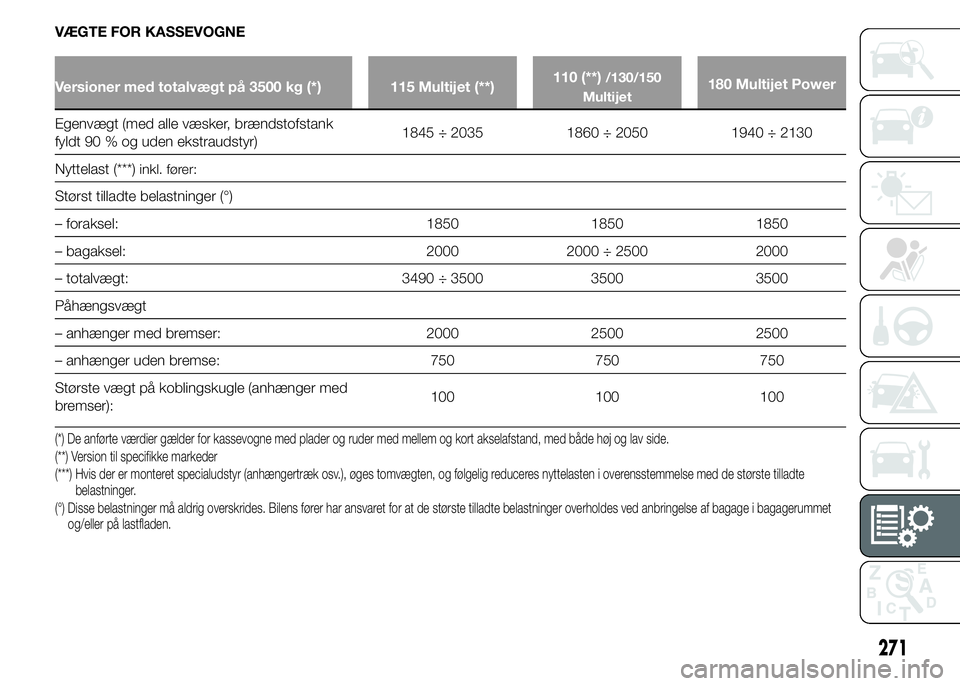

VÆGTE FOR KASSEVOGNE
Versioner med totalvægt på 3500 kg (*) 115 Multijet (**)110 (**)/130/150
Multijet180 Multijet Power
Egenvægt (med alle væsker, brændstofstank
fyldt 90 % og uden ekstraudstyr)1845 ÷ 2035 1860 ÷ 2050 1940 ÷ 2130
Nyttelast (***)
inkl. fører:
Størst tilladte belastninger (°)
– foraksel: 1850 1850 1850
– bagaksel: 2000 2000 ÷ 2500 2000
– totalvægt: 3490 ÷ 3500 3500 3500
Påhængsvægt
– anhænger med bremser: 2000 2500 2500
– anhænger uden bremse: 750 750 750
Største vægt på koblingskugle (anhænger med
bremser):100 100 100
(*) De anførte værdier gælder for kassevogne med plader og ruder med mellem og kort akselafstand, med både høj og lav side.
(**) Version til specifikke markeder
(***) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten i overensstemmelse med de størstetilladte
belastninger.
(°) Disse belastninger må aldrig overskrides. Bilens fører har ansvaret for at de største tilladte belastninger overholdes ved anbringelse af bagage i bagagerummet
og/eller på lastfladen.
271

VÆGTE FOR KASSEVOGNE (versioner MAXI)
Versioner med totalvægt på 3500
kg (*)Versioner med totalvægt på 3995
kg - 4005 kg - 4250 kg (*)
110 (**)
/130/
150 Multijet180 Multijet
Power110 (**)/130/
150 Multijet180 Multijet
Power
Egenvægt (med alle væsker, brændstofstank
fyldt 90 % og uden ekstraudstyr)1900 ÷ 2135 1980 ÷ 2215 1945 ÷ 2135 2025 ÷ 2215
Nyttelast (***)
inkl. fører:
Størst tilladte belastninger (°)
– foraksel: 2100 2100 2100 2100
– bagaksel: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– totalvægt: 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Påhængsvægt
– anhænger med bremser: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– anhænger uden bremse: 750 750 750 750
Største vægt på koblingskugle (anhænger med
bremser):120 120 100 100
(*) De anførte værdier gælder for kassevogne med plader og ruder med mellem og kort akselafstand, med både høj og lav side.
(**) Version til specifikke markeder
(***) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten i overensstemmelse med de størstetilladte
belastninger.
(°) Disse belastninger må aldrig overskrides. Bilens fører har ansvaret for at de største tilladte belastninger overholdes ved anbringelse af bagage i bagagerummet
og/eller på lastfladen.
272
TEKNISKE DATA

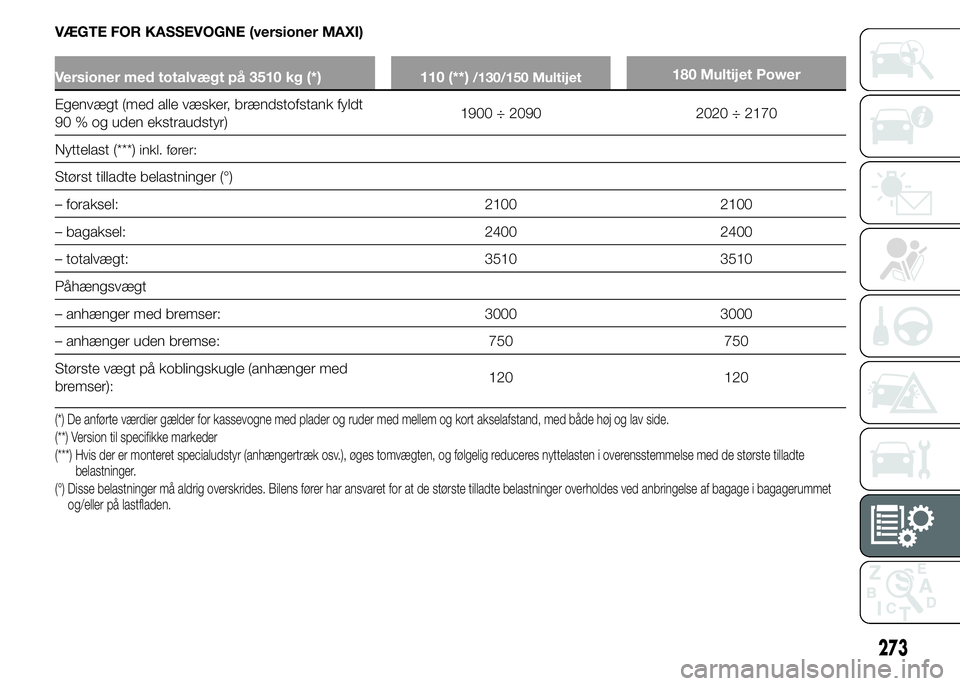

VÆGTE FOR KASSEVOGNE (versioner MAXI)
Versioner med totalvægt på 3510 kg (*) 110 (**)/130/150 Multijet180 Multijet Power
Egenvægt (med alle væsker, brændstofstank fyldt
90 % og uden ekstraudstyr)1900 ÷ 2090 2020 ÷ 2170
Nyttelast (***)
inkl. fører:
Størst tilladte belastninger (°)
– foraksel: 2100 2100
– bagaksel: 2400 2400
– totalvægt: 3510 3510
Påhængsvægt
– anhænger med bremser: 3000 3000
– anhænger uden bremse: 750 750
Største vægt på koblingskugle (anhænger med
bremser):120 120
(*) De anførte værdier gælder for kassevogne med plader og ruder med mellem og kort akselafstand, med både høj og lav side.
(**) Version til specifikke markeder
(***) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten i overensstemmelse med de størstetilladte
belastninger.
(°) Disse belastninger må aldrig overskrides. Bilens fører har ansvaret for at de største tilladte belastninger overholdes ved anbringelse af bagage i bagagerummet
og/eller på lastfladen.
273

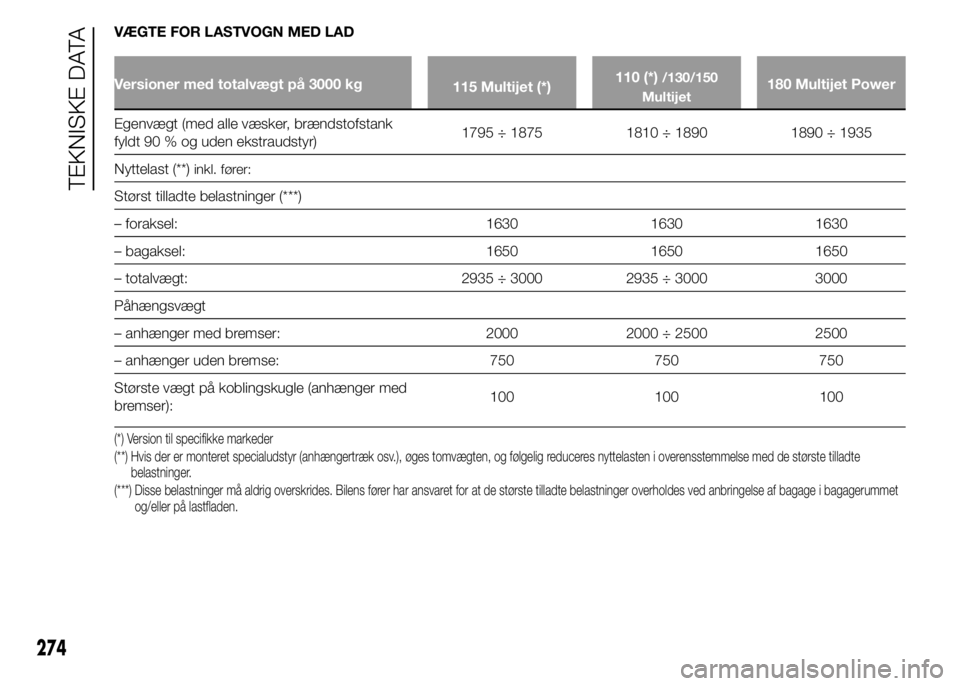

VÆGTE FOR LASTVOGN MED LAD
Versioner med totalvægt på 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Egenvægt (med alle væsker, brændstofstank
fyldt 90 % og uden ekstraudstyr)1795 ÷ 1875 1810 ÷ 1890 1890 ÷ 1935
Nyttelast (**)
inkl. fører:
Størst tilladte belastninger (***)
– foraksel: 1630 1630 1630
– bagaksel: 1650 1650 1650
– totalvægt: 2935 ÷ 3000 2935 ÷ 3000 3000
Påhængsvægt
– anhænger med bremser: 2000 2000 ÷ 2500 2500
– anhænger uden bremse: 750 750 750
Største vægt på koblingskugle (anhænger med
bremser):100 100 100
(*) Version til specifikke markeder
(**) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten i overensstemmelse med de største tilladte
belastninger.
(***) Disse belastninger må aldrig overskrides. Bilens fører har ansvaret for at de største tilladte belastninger overholdes ved anbringelse af bagage i bagagerummet
og/eller på lastfladen.
274
TEKNISKE DATA

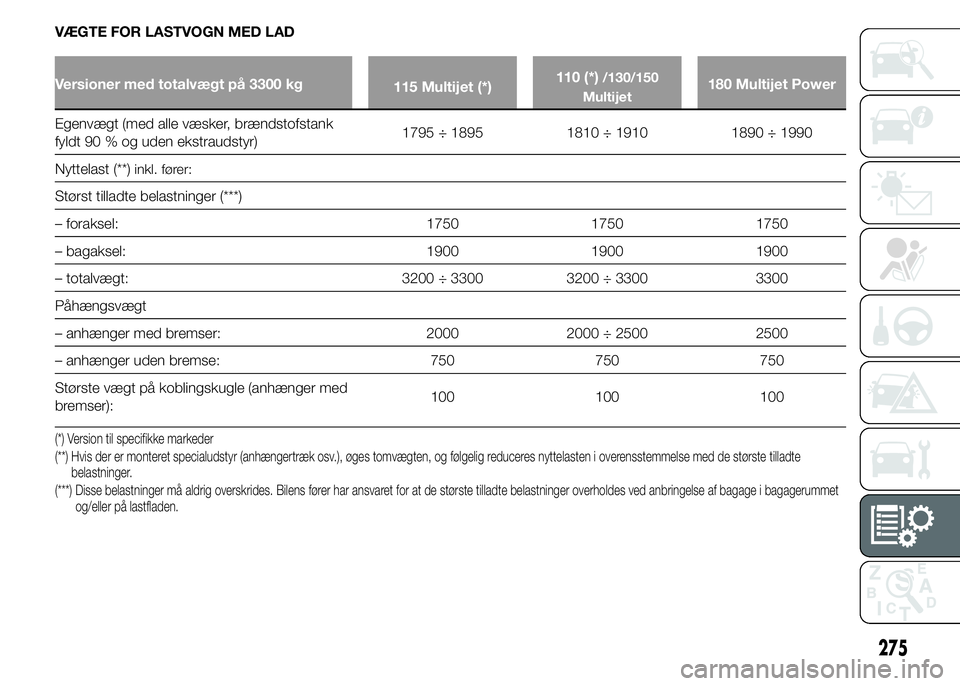

VÆGTE FOR LASTVOGN MED LAD
Versioner med totalvægt på 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Egenvægt (med alle væsker, brændstofstank
fyldt 90 % og uden ekstraudstyr)1795 ÷ 1895 1810 ÷ 1910 1890 ÷ 1990
Nyttelast (**)
inkl. fører:
Størst tilladte belastninger (***)
– foraksel: 1750 1750 1750
– bagaksel: 1900 1900 1900
– totalvægt: 3200 ÷ 3300 3200 ÷ 3300 3300
Påhængsvægt
– anhænger med bremser: 2000 2000 ÷ 2500 2500
– anhænger uden bremse: 750 750 750
Største vægt på koblingskugle (anhænger med
bremser):100 100 100
(*) Version til specifikke markeder
(**) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten i overensstemmelse med de største tilladte
belastninger.
(***) Disse belastninger må aldrig overskrides. Bilens fører har ansvaret for at de største tilladte belastninger overholdes ved anbringelse af bagage i bagagerummet
og/eller på lastfladen.
275

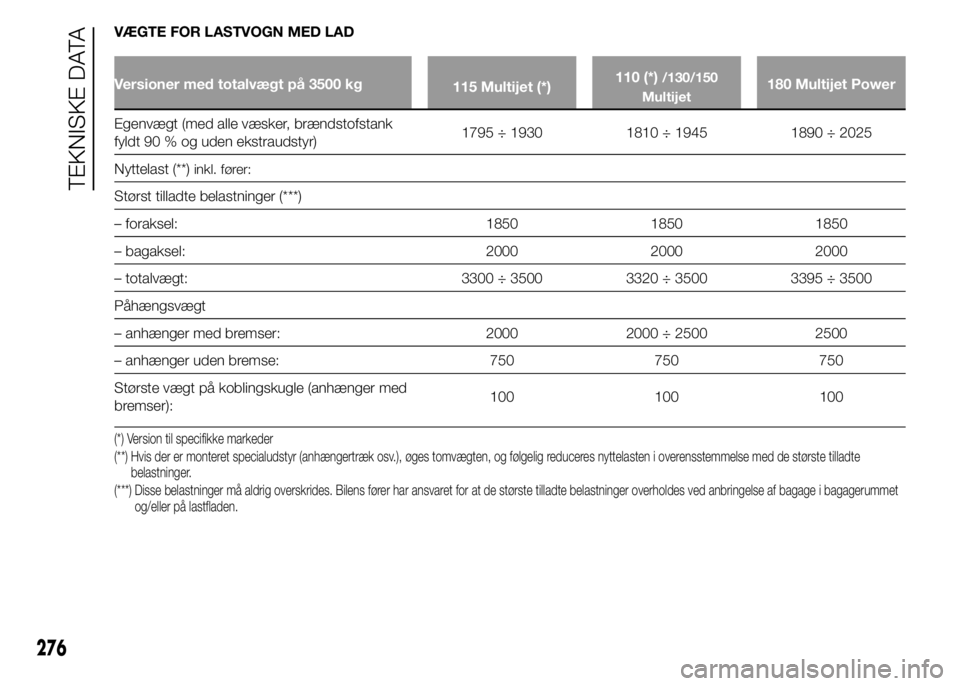

VÆGTE FOR LASTVOGN MED LAD
Versioner med totalvægt på 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Egenvægt (med alle væsker, brændstofstank
fyldt 90 % og uden ekstraudstyr)1795 ÷ 1930 1810 ÷ 1945 1890 ÷ 2025
Nyttelast (**)
inkl. fører:
Størst tilladte belastninger (***)
– foraksel: 1850 1850 1850
– bagaksel: 2000 2000 2000
– totalvægt: 3300 ÷ 3500 3320 ÷ 3500 3395 ÷ 3500
Påhængsvægt
– anhænger med bremser: 2000 2000 ÷ 2500 2500
– anhænger uden bremse: 750 750 750
Største vægt på koblingskugle (anhænger med
bremser):100 100 100
(*) Version til specifikke markeder
(**) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten i overensstemmelse med de største tilladte
belastninger.
(***) Disse belastninger må aldrig overskrides. Bilens fører har ansvaret for at de største tilladte belastninger overholdes ved anbringelse af bagage i bagagerummet
og/eller på lastfladen.
276
TEKNISKE DATA
