FIAT DUCATO 2015 Kezelési és karbantartási útmutató (in Hungarian)

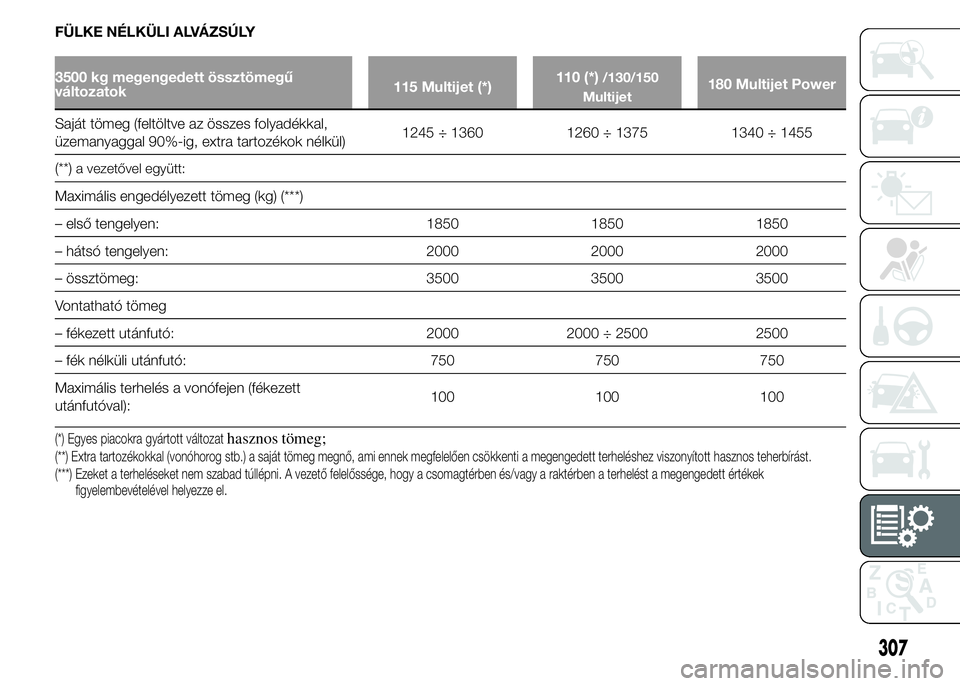

FÜLKE NÉLKÜLI ALVÁZSÚLY
3500 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1850 1850 1850
– hátsó tengelyen: 2000 2000 2000
– össztömeg: 3500 3500 3500
Vontatható tömeg
– fékezett utánfutó: 2000 2000 ÷ 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
307

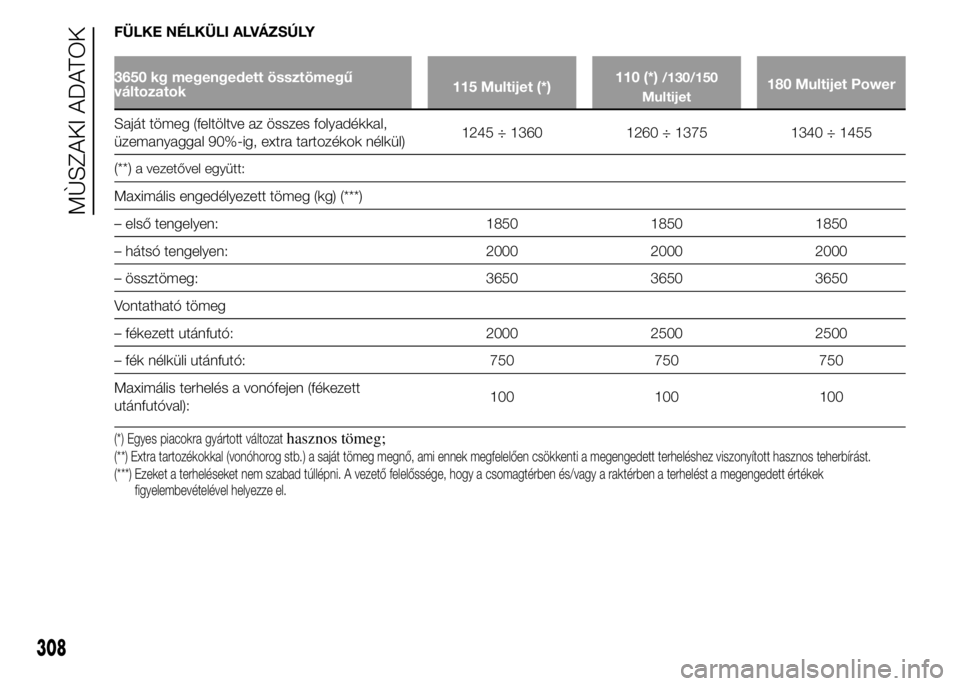

FÜLKE NÉLKÜLI ALVÁZSÚLY
3650 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1850 1850 1850
– hátsó tengelyen: 2000 2000 2000
– össztömeg: 3650 3650 3650
Vontatható tömeg
– fékezett utánfutó: 2000 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
308
MÙSZAKI ADATOK

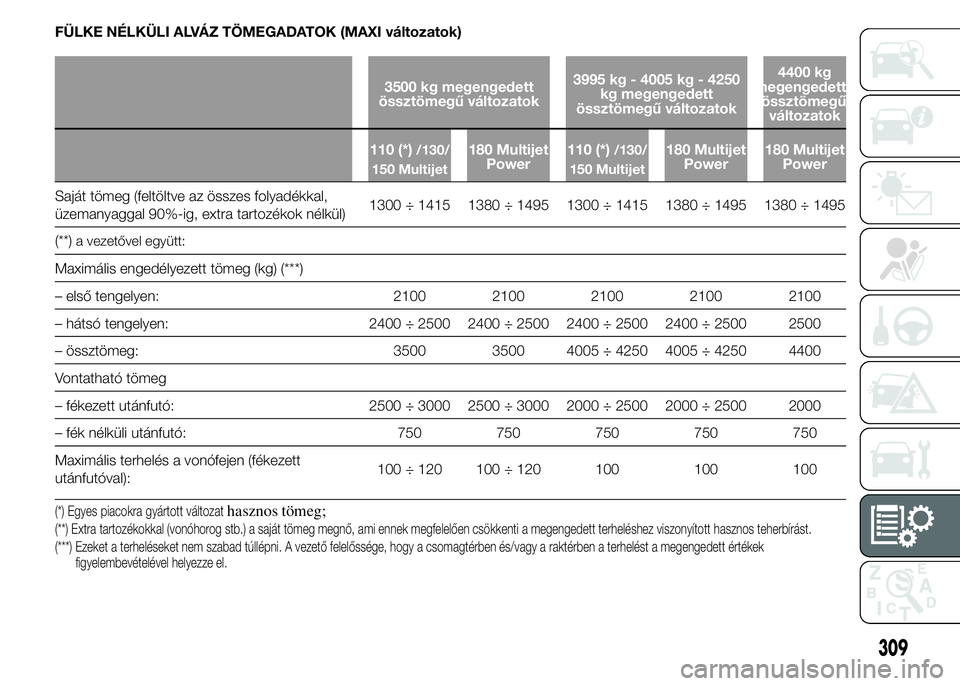

FÜLKE NÉLKÜLI ALVÁZ TÖMEGADATOK (MAXI változatok)
3500 kg megengedett
össztömegű változatok3995 kg - 4005 kg - 4250
kg megengedett
össztömegű változatok4400 kg
megengedett
össztömegű
változatok
110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power180 Multijet
Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1300 ÷ 1415 1380 ÷ 1495 1300 ÷ 1415 1380 ÷ 1495 1380 ÷ 1495
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 2100 2100 2100 2100 2100
– hátsó tengelyen: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2500
– össztömeg: 3500 3500 4005 ÷ 4250 4005 ÷ 4250 4400
Vontatható tömeg
– fékezett utánfutó: 2500 ÷ 3000 2500 ÷ 3000 2000 ÷ 2500 2000 ÷ 2500 2000
– fék nélküli utánfutó: 750 750 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 ÷ 120 100 ÷ 120 100 100 100
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
309

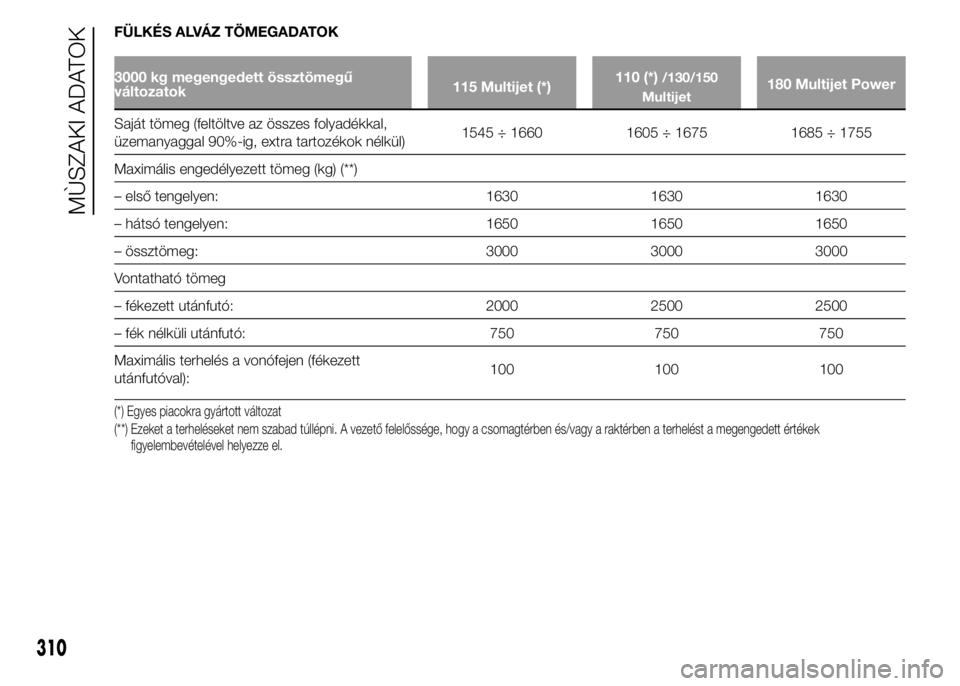

FÜLKÉS ALVÁZ TÖMEGADATOK
3000 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1545 ÷ 1660 1605 ÷ 1675 1685 ÷ 1755
Maximális engedélyezett tömeg (kg) (**)
– első tengelyen: 1630 1630 1630
– hátsó tengelyen: 1650 1650 1650
– össztömeg: 3000 3000 3000
Vontatható tömeg
– fékezett utánfutó: 2000 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változat
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
310
MÙSZAKI ADATOK

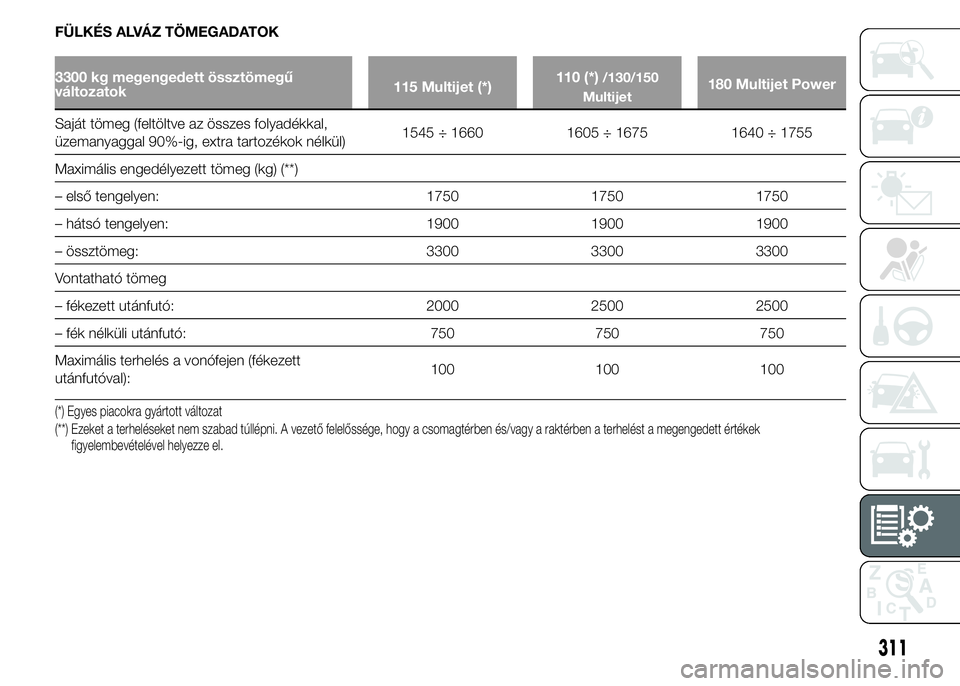

FÜLKÉS ALVÁZ TÖMEGADATOK
3300 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1545 ÷ 1660 1605 ÷ 1675 1640 ÷ 1755
Maximális engedélyezett tömeg (kg) (**)
– első tengelyen: 1750 1750 1750
– hátsó tengelyen: 1900 1900 1900
– össztömeg: 3300 3300 3300
Vontatható tömeg
– fékezett utánfutó: 2000 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változat
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
311

FÜLKÉS ALVÁZ TÖMEGADATOK
3500 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1545 - 1660 1605 ÷ 1675 1640 ÷ 1675
Maximális engedélyezett tömeg (kg) (**)
– első tengelyen: 1850 1850 1850
– hátsó tengelyen: 2000 2000 2000
– össztömeg: 3500 3500 3500
Vontatható tömeg
– fékezett utánfutó: 2000 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változat
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
312
MÙSZAKI ADATOK

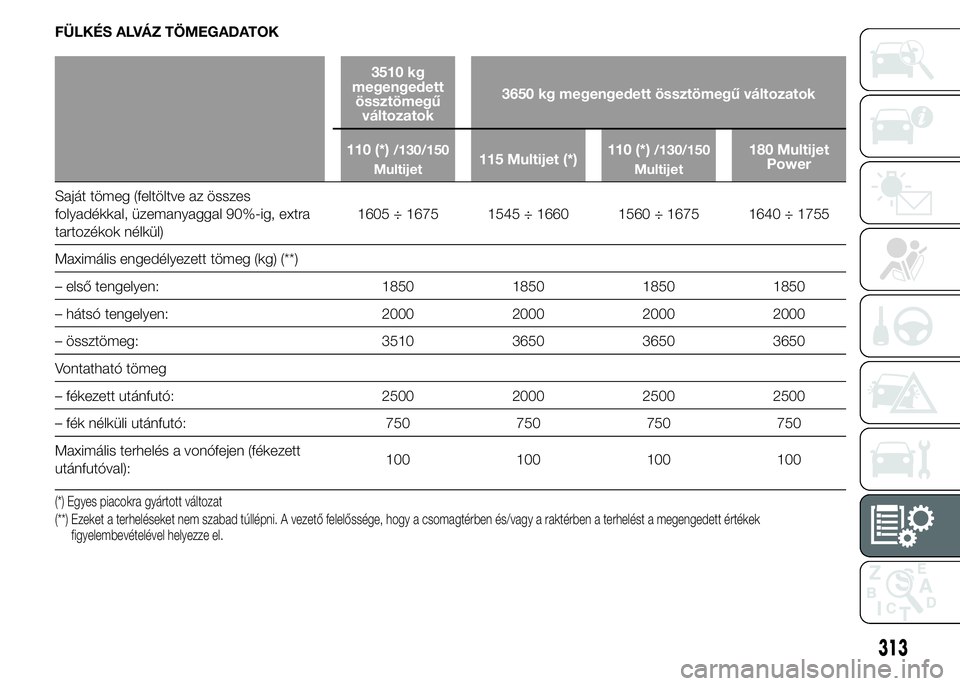

FÜLKÉS ALVÁZ TÖMEGADATOK
3510 kg
megengedett
össztömegű
változatok3650 kg megengedett össztömegű változatok
110 (*)
/130/150
Multijet115 Multijet (*)110 (*)/130/150
Multijet180 Multijet
Power
Saját tömeg (feltöltve az összes
folyadékkal, üzemanyaggal 90%-ig, extra
tartozékok nélkül)1605 ÷ 1675 1545 ÷ 1660 1560 ÷ 1675 1640 ÷ 1755
Maximális engedélyezett tömeg (kg) (**)
– első tengelyen: 1850 1850 1850 1850
– hátsó tengelyen: 2000 2000 2000 2000
– össztömeg: 3510 3650 3650 3650
Vontatható tömeg
– fékezett utánfutó: 2500 2000 2500 2500
– fék nélküli utánfutó: 750 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100 100
(*) Egyes piacokra gyártott változat
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
313

MAXI FÜLKÉS ALVÁZ TÖMEGADATOK (MAXI változatok)
3500 kg megengedett
össztömegű változatok3995 kg - 4005 kg - 4250
kg megengedett
össztömegű változatok4400 kg
megengedett
össztömegű
változatok
110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power180 Multijet
Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1600 ÷ 1715 1680 ÷ 1795 1600 ÷ 1715 1680 ÷ 1795 1680 ÷ 1795
Maximális engedélyezett tömeg (kg) (**)
– első tengelyen: 2100 2100 2100 2100 2100
– hátsó tengelyen: 2400 ÷ 2500 2400 - 2500 2400 - 2500 2400 - 2500 2500
– össztömeg: 3500 3500 3995 - 4250 3995 - 4250 4400
Vontatható tömeg
– fékezett utánfutó: 2500 ÷ 3000 2500 - 3000 2000 - 500 2000 - 2500 2000
– fék nélküli utánfutó: 750 750 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 ÷ 120 100 - 120 100 - 120 100 100
(*) Egyes piacokra gyártott változat
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
314
MÙSZAKI ADATOK

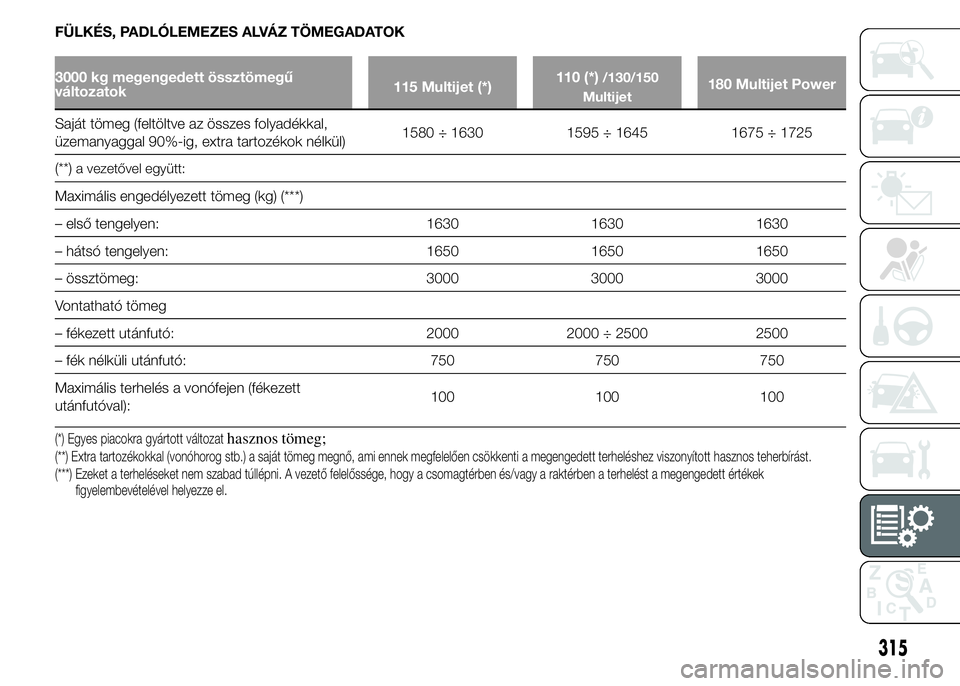

FÜLKÉS, PADLÓLEMEZES ALVÁZ TÖMEGADATOK
3000 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1630 1630 1630
– hátsó tengelyen: 1650 1650 1650
– össztömeg: 3000 3000 3000
Vontatható tömeg
– fékezett utánfutó: 2000 2000 ÷ 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
315

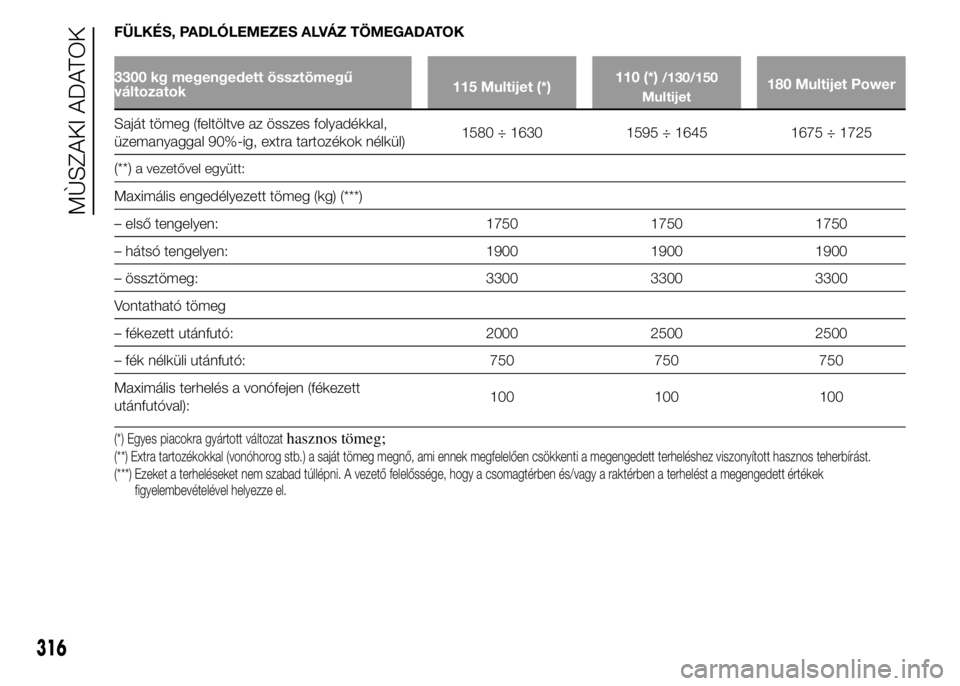

FÜLKÉS, PADLÓLEMEZES ALVÁZ TÖMEGADATOK
3300 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1750 1750 1750
– hátsó tengelyen: 1900 1900 1900
– össztömeg: 3300 3300 3300
Vontatható tömeg
– fékezett utánfutó: 2000 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
316
