FIAT DUCATO 2015 Libretto Uso Manutenzione (in Italian)

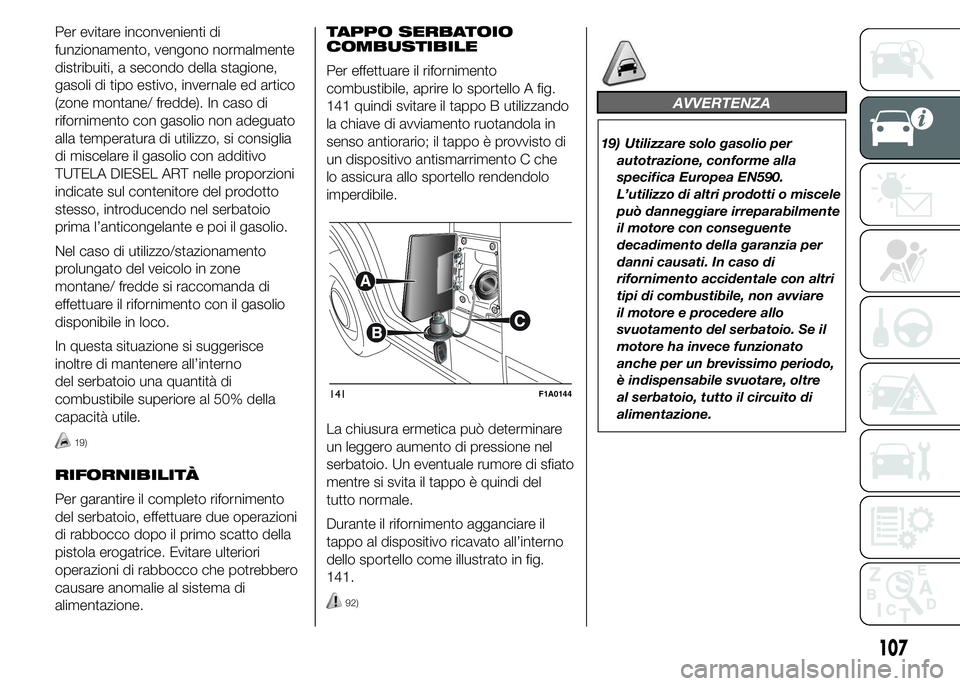

Per evitare inconvenienti di
funzionamento, vengono normalmente
distribuiti, a secondo della stagione,
gasoli di tipo estivo, invernale ed artico
(zone montane/ fredde). In caso di
rifornimento con gasolio non adeguato
alla temperatura di utilizzo, si consiglia
di miscelare il gasolio con additivo
TUTELA DIESEL ART nelle proporzioni
indicate sul contenitore del prodotto
stesso, introducendo nel serbatoio
prima l’anticongelante e poi il gasolio.
Nel caso di utilizzo/stazionamento
prolungato del veicolo in zone
montane/ fredde si raccomanda di
effettuare il rifornimento con il gasolio
disponibile in loco.
In questa situazione si suggerisce
inoltre di mantenere all’interno
del serbatoio una quantità di
combustibile superiore al 50% della
capacità utile.
19)
RIFORNIBILITÀ
Per garantire il completo rifornimento
del serbatoio, effettuare due operazioni
di rabbocco dopo il primo scatto della
pistola erogatrice. Evitare ulteriori
operazioni di rabbocco che potrebbero
causare anomalie al sistema di
alimentazione.TAPPO SERBATOIO
COMBUSTIBILE
Per effettuare il rifornimento
combustibile, aprire lo sportello A fig.
141 quindi svitare il tappo B utilizzando
la chiave di avviamento ruotandola in
senso antiorario; il tappo è provvisto di
un dispositivo antismarrimento C che
lo assicura allo sportello rendendolo
imperdibile.
La chiusura ermetica può determinare
un leggero aumento di pressione nel
serbatoio. Un eventuale rumore di sfiato
mentre si svita il tappo è quindi del
tutto normale.
Durante il rifornimento agganciare il
tappo al dispositivo ricavato all’interno
dello sportello come illustrato in fig.
141.
92)
AVVERTENZA
19) Utilizzare solo gasolio per
autotrazione, conforme alla
specifica Europea EN590.
L’utilizzo di altri prodotti o miscele
può danneggiare irreparabilmente
il motore con conseguente
decadimento della garanzia per
danni causati. In caso di
rifornimento accidentale con altri
tipi di combustibile, non avviare
il motore e procedere allo
svuotamento del serbatoio. Se il
motore ha invece funzionato
anche per un brevissimo periodo,
è indispensabile svuotare, oltre
al serbatoio, tutto il circuito di
alimentazione.
141F1A0144
107

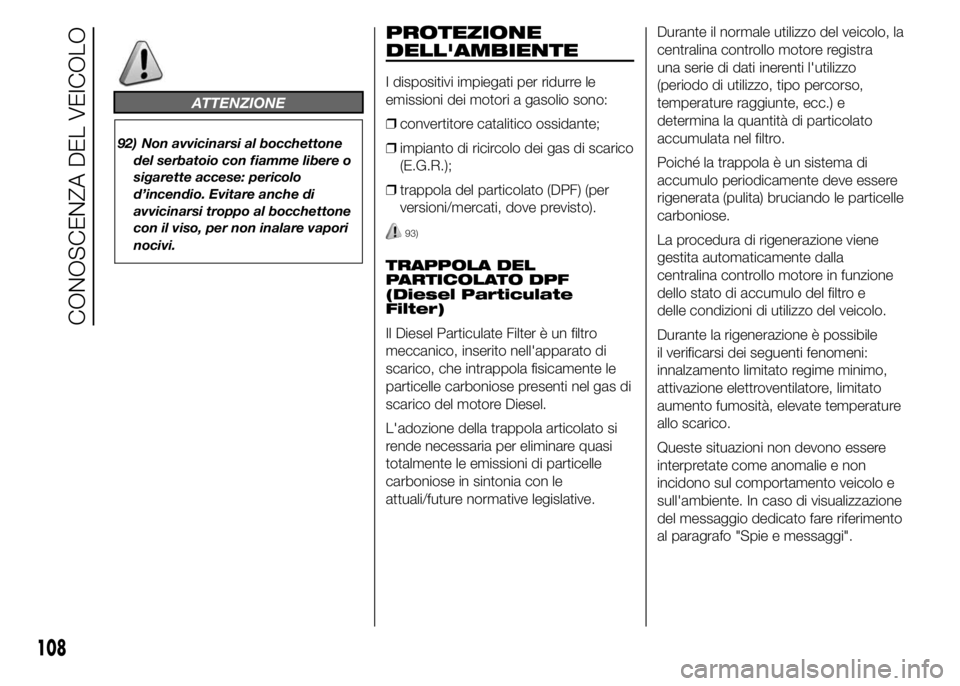

ATTENZIONE
92) Non avvicinarsi al bocchettone
del serbatoio con fiamme libere o
sigarette accese: pericolo
d’incendio. Evitare anche di
avvicinarsi troppo al bocchettone
con il viso, per non inalare vapori
nocivi.
PROTEZIONE
DELL'AMBIENTE
I dispositivi impiegati per ridurre le
emissioni dei motori a gasolio sono:
❒convertitore catalitico ossidante;
❒impianto di ricircolo dei gas di scarico
(E.G.R.);
❒trappola del particolato (DPF) (per
versioni/mercati, dove previsto).
93)
TRAPPOLA DEL
PARTICOLATO DPF
(Diesel Particulate
Filter)
Il Diesel Particulate Filter è un filtro
meccanico, inserito nell'apparato di
scarico, che intrappola fisicamente le
particelle carboniose presenti nel gas di
scarico del motore Diesel.
L'adozione della trappola articolato si
rende necessaria per eliminare quasi
totalmente le emissioni di particelle
carboniose in sintonia con le
attuali/future normative legislative.Durante il normale utilizzo del veicolo, la
centralina controllo motore registra
una serie di dati inerenti l'utilizzo
(periodo di utilizzo, tipo percorso,
temperature raggiunte, ecc.) e
determina la quantità di particolato
accumulata nel filtro.
Poiché la trappola è un sistema di
accumulo periodicamente deve essere
rigenerata (pulita) bruciando le particelle
carboniose.
La procedura di rigenerazione viene
gestita automaticamente dalla
centralina controllo motore in funzione
dello stato di accumulo del filtro e
delle condizioni di utilizzo del veicolo.
Durante la rigenerazione è possibile
il verificarsi dei seguenti fenomeni:
innalzamento limitato regime minimo,
attivazione elettroventilatore, limitato
aumento fumosità, elevate temperature
allo scarico.
Queste situazioni non devono essere
interpretate come anomalie e non
incidono sul comportamento veicolo e
sull'ambiente. In caso di visualizzazione
del messaggio dedicato fare riferimento
al paragrafo "Spie e messaggi".
108
CONOSCENZA DEL VEICOLO

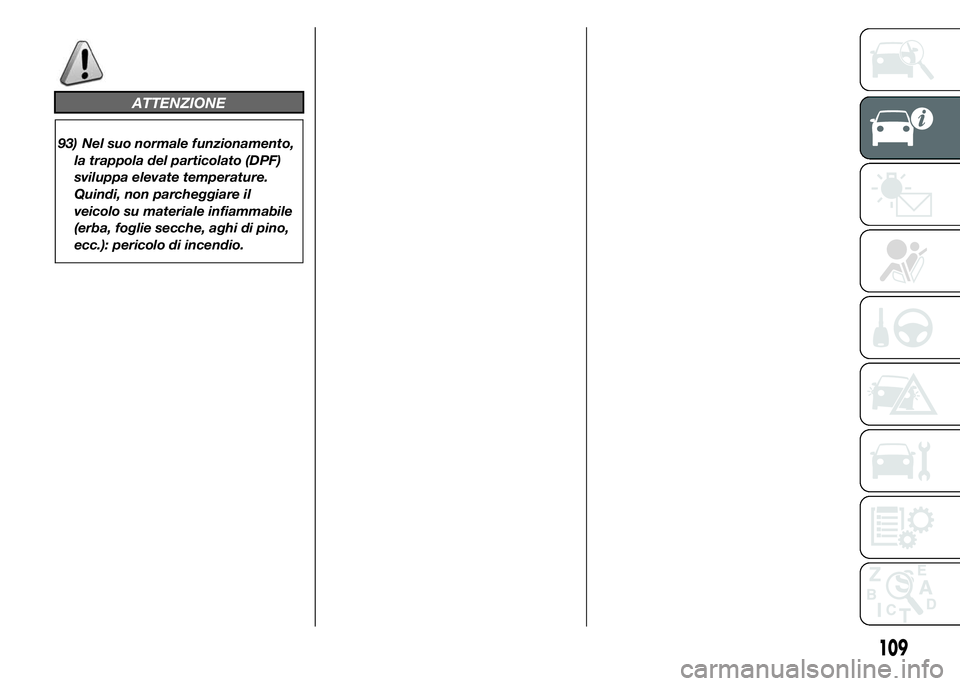

ATTENZIONE
93) Nel suo normale funzionamento,
la trappola del particolato (DPF)
sviluppa elevate temperature.
Quindi, non parcheggiare il
veicolo su materiale infiammabile
(erba, foglie secche, aghi di pino,
ecc.): pericolo di incendio.
109

110
Pagina intenzionalmente lasciata bianca

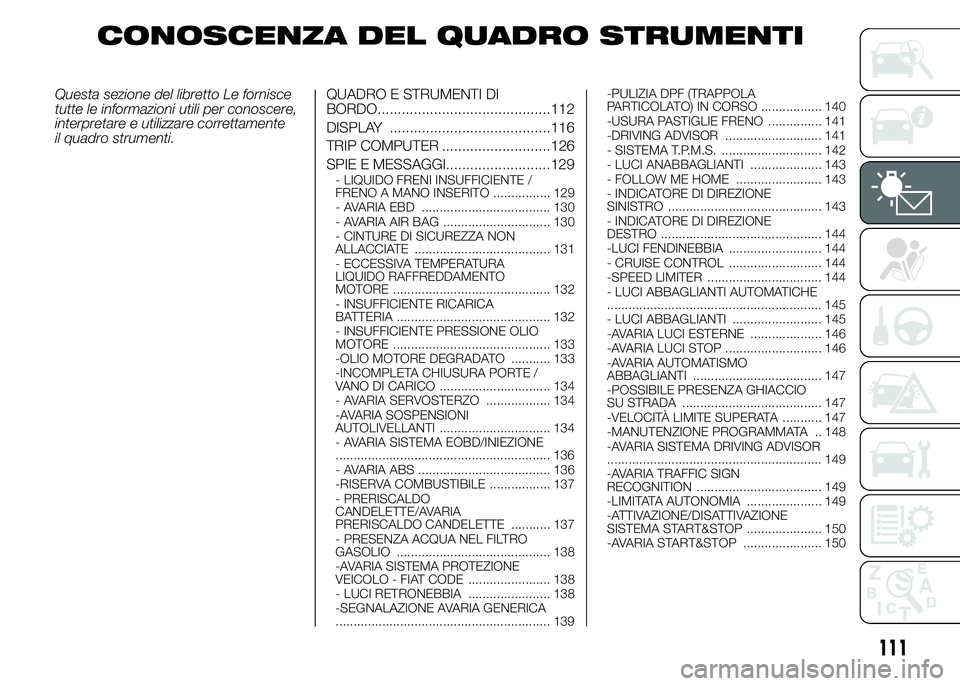

CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente
il quadro strumenti.QUADRO E STRUMENTI DI
BORDO...........................................112
DISPLAY ........................................116
TRIP COMPUTER ...........................126
SPIE E MESSAGGI..........................129
- LIQUIDO FRENI INSUFFICIENTE /
FRENO A MANO INSERITO ................ 129
- AVARIA EBD .................................... 130
- AVARIA AIR BAG .............................. 130
- CINTURE DI SICUREZZA NON
ALLACCIATE ...................................... 131
- ECCESSIVA TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE ............................................ 132
- INSUFFICIENTE RICARICA
BATTERIA ........................................... 132
- INSUFFICIENTE PRESSIONE OLIO
MOTORE ............................................ 133
-OLIO MOTORE DEGRADATO ........... 133
-INCOMPLETA CHIUSURA PORTE /
VANO DI CARICO ............................... 134
- AVARIA SERVOSTERZO .................. 134
-AVARIA SOSPENSIONI
AUTOLIVELLANTI ............................... 134
- AVARIA SISTEMA EOBD/INIEZIONE
............................................................ 136
- AVARIA ABS ..................................... 136
-RISERVA COMBUSTIBILE ................. 137
- PRERISCALDO
CANDELETTE/AVARIA
PRERISCALDO CANDELETTE ........... 137
- PRESENZA ACQUA NEL FILTRO
GASOLIO ........................................... 138
-AVARIA SISTEMA PROTEZIONE
VEICOLO - FIAT CODE ....................... 138
- LUCI RETRONEBBIA ....................... 138
-SEGNALAZIONE AVARIA GENERICA
............................................................ 139-PULIZIA DPF (TRAPPOLA
PARTICOLATO) IN CORSO ................. 140
-USURA PASTIGLIE FRENO ............... 141
-DRIVING ADVISOR ........................... 141
- SISTEMA T.P.M.S. ............................ 142
- LUCI ANABBAGLIANTI .................... 143
- FOLLOW ME HOME ........................ 143
- INDICATORE DI DIREZIONE
SINISTRO ........................................... 143
- INDICATORE DI DIREZIONE
DESTRO ............................................. 144
-LUCI FENDINEBBIA .......................... 144
- CRUISE CONTROL .......................... 144
-SPEED LIMITER ................................ 144
- LUCI ABBAGLIANTI AUTOMATICHE
............................................................ 145
- LUCI ABBAGLIANTI ......................... 145
-AVARIA LUCI ESTERNE .................... 146
-AVARIA LUCI STOP ........................... 146
-AVARIA AUTOMATISMO
ABBAGLIANTI .................................... 147
-POSSIBILE PRESENZA GHIACCIO
SU STRADA ....................................... 147
-VELOCITÀ LIMITE SUPERATA ........... 147
-MANUTENZIONE PROGRAMMATA .. 148
-AVARIA SISTEMA DRIVING ADVISOR
............................................................ 149
-AVARIA TRAFFIC SIGN
RECOGNITION ................................... 149
-LIMITATAAUTONOMIA ..................... 149
-ATTIVAZIONE/DISATTIVAZIONE
SISTEMA START&STOP ..................... 150
-AVARIA START&STOP ...................... 150
111

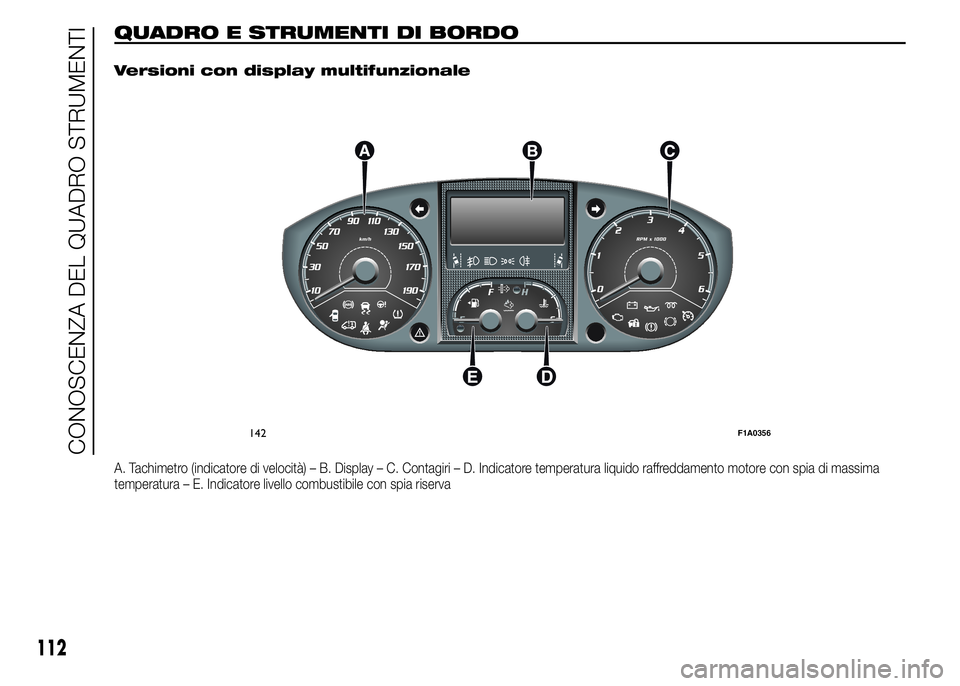

QUADRO E STRUMENTI DI BORDO.
Versioni con display multifunzionale
A. Tachimetro (indicatore di velocità) – B. Display – C. Contagiri – D. Indicatore temperatura liquido raffreddamento motore con spia di massima
temperatura – E. Indicatore livello combustibile con spia riserva
142F1A0356
112
CONOSCENZA DEL QUADRO STRUMENTI

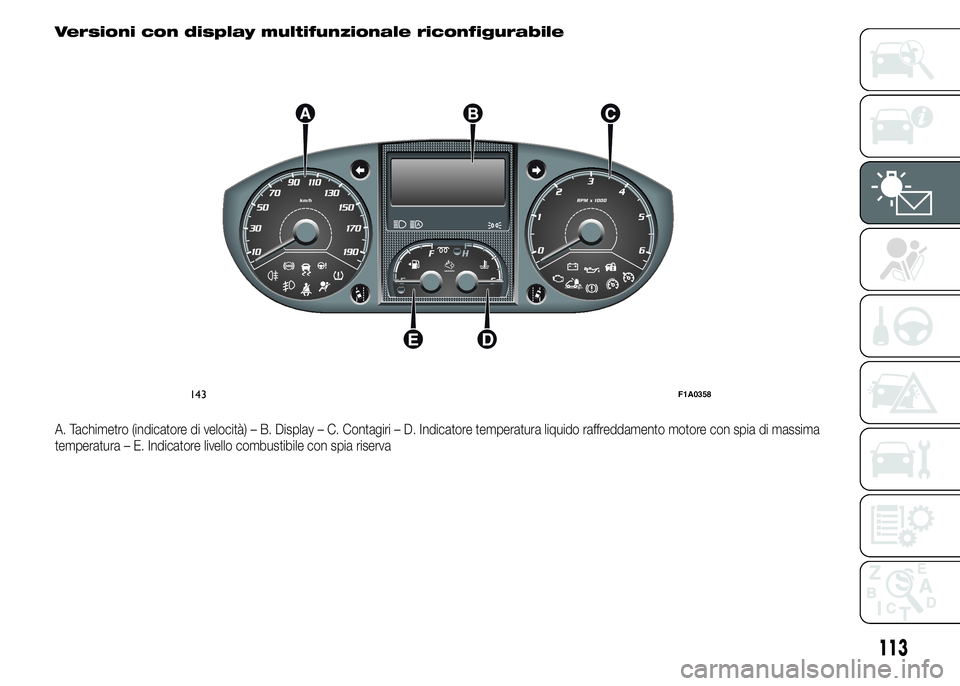

Versioni con display multifunzionale riconfigurabile
A. Tachimetro (indicatore di velocità) – B. Display – C. Contagiri – D. Indicatore temperatura liquido raffreddamento motore con spia di massima
temperatura – E. Indicatore livello combustibile con spia riserva
143F1A0358
113

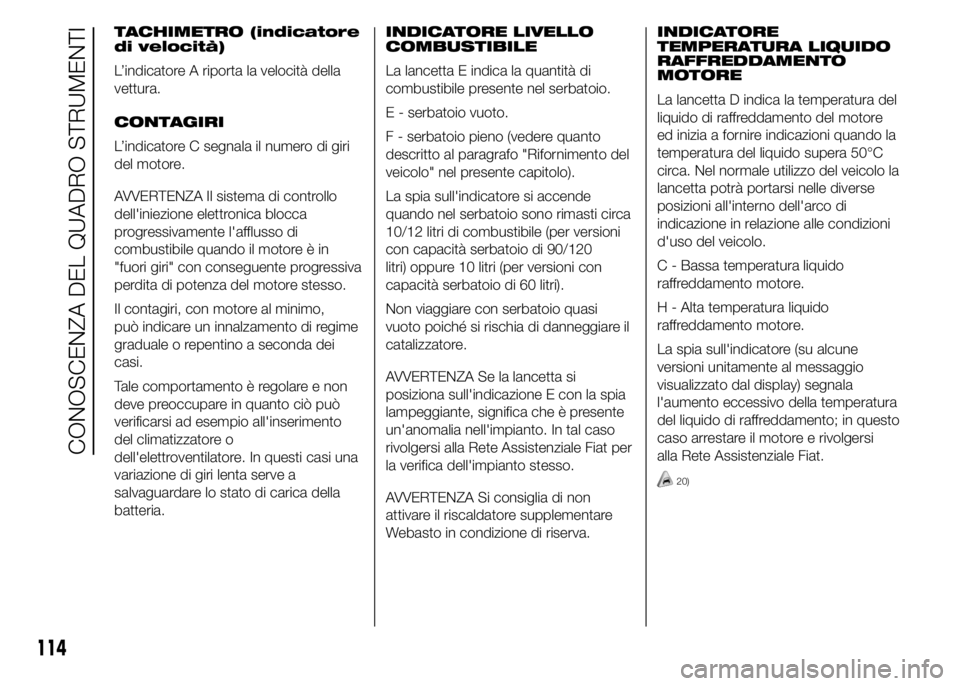

TACHIMETRO (indicatore
di velocità)
L’indicatore A riporta la velocità della
vettura.
CONTAGIRI
L’indicatore C segnala il numero di giri
del motore.
AVVERTENZA Il sistema di controllo
dell'iniezione elettronica blocca
progressivamente l'afflusso di
combustibile quando il motore è in
"fuori giri" con conseguente progressiva
perdita di potenza del motore stesso.
Il contagiri, con motore al minimo,
può indicare un innalzamento di regime
graduale o repentino a seconda dei
casi.
Tale comportamento è regolare e non
deve preoccupare in quanto ciò può
verificarsi ad esempio all'inserimento
del climatizzatore o
dell'elettroventilatore. In questi casi una
variazione di giri lenta serve a
salvaguardare lo stato di carica della
batteria.INDICATORE LIVELLO
COMBUSTIBILE
La lancetta E indica la quantità di
combustibile presente nel serbatoio.
E - serbatoio vuoto.
F - serbatoio pieno (vedere quanto
descritto al paragrafo "Rifornimento del
veicolo" nel presente capitolo).
La spia sull'indicatore si accende
quando nel serbatoio sono rimasti circa
10/12 litri di combustibile (per versioni
con capacità serbatoio di 90/120
litri) oppure 10 litri (per versioni con
capacità serbatoio di 60 litri).
Non viaggiare con serbatoio quasi
vuoto poiché si rischia di danneggiare il
catalizzatore.
AVVERTENZA Se la lancetta si
posiziona sull'indicazione E con la spia
lampeggiante, significa che è presente
un'anomalia nell'impianto. In tal caso
rivolgersi alla Rete Assistenziale Fiat per
la verifica dell'impianto stesso.
AVVERTENZA Si consiglia di non
attivare il riscaldatore supplementare
Webasto in condizione di riserva.INDICATORE
TEMPERATURA LIQUIDO
RAFFREDDAMENTO
MOTORE
La lancetta D indica la temperatura del
liquido di raffreddamento del motore
ed inizia a fornire indicazioni quando la
temperatura del liquido supera 50°C
circa. Nel normale utilizzo del veicolo la
lancetta potrà portarsi nelle diverse
posizioni all'interno dell'arco di
indicazione in relazione alle condizioni
d'uso del veicolo.
C - Bassa temperatura liquido
raffreddamento motore.
H - Alta temperatura liquido
raffreddamento motore.
La spia sull'indicatore (su alcune
versioni unitamente al messaggio
visualizzato dal display) segnala
l'aumento eccessivo della temperatura
del liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi
alla Rete Assistenziale Fiat.
20)
114
CONOSCENZA DEL QUADRO STRUMENTI

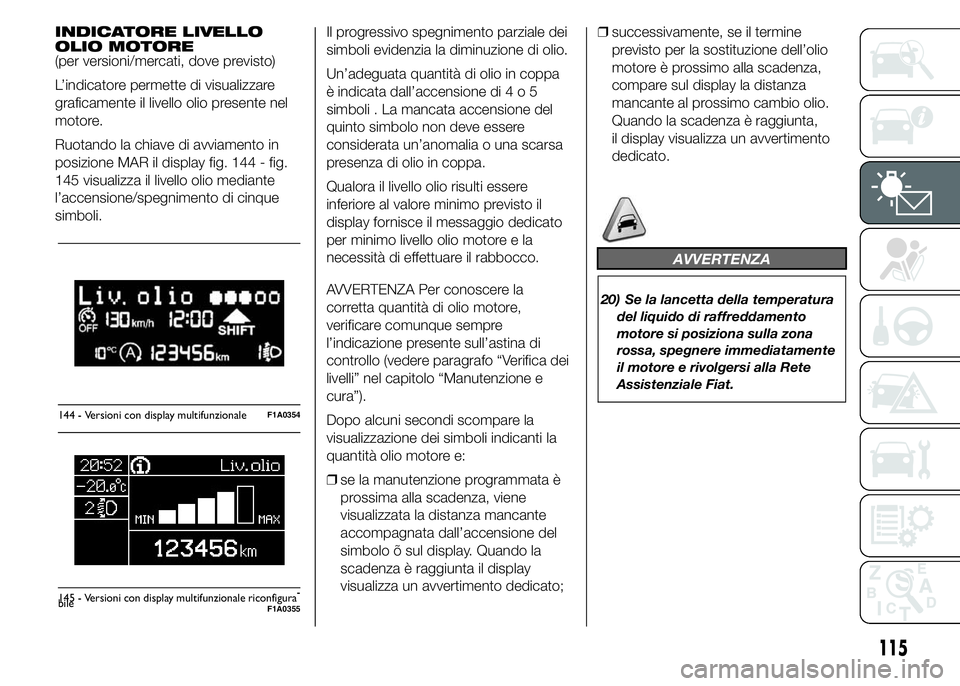

INDICATORE LIVELLO
OLIO MOTORE
(per versioni/mercati, dove previsto)
L’indicatore permette di visualizzare
graficamente il livello olio presente nel
motore.
Ruotando la chiave di avviamento in
posizione MAR il display fig. 144 - fig.
145 visualizza il livello olio mediante
l’accensione/spegnimento di cinque
simboli.Il progressivo spegnimento parziale dei
simboli evidenzia la diminuzione di olio.
Un’adeguata quantità di olio in coppa
è indicata dall’accensione di4o5
simboli . La mancata accensione del
quinto simbolo non deve essere
considerata un’anomalia o una scarsa
presenza di olio in coppa.
Qualora il livello olio risulti essere
inferiore al valore minimo previsto il
display fornisce il messaggio dedicato
per minimo livello olio motore e la
necessità di effettuare il rabbocco.
AVVERTENZA Per conoscere la
corretta quantità di olio motore,
verificare comunque sempre
l’indicazione presente sull’astina di
controllo (vedere paragrafo “Verifica dei
livelli” nel capitolo “Manutenzione e
cura”).
Dopo alcuni secondi scompare la
visualizzazione dei simboli indicanti la
quantità olio motore e:
❒se la manutenzione programmata è
prossima alla scadenza, viene
visualizzata la distanza mancante
accompagnata dall’accensione del
simbolo õ sul display. Quando la
scadenza è raggiunta il display
visualizza un avvertimento dedicato;❒successivamente, se il termine
previsto per la sostituzione dell’olio
motore è prossimo alla scadenza,
compare sul display la distanza
mancante al prossimo cambio olio.
Quando la scadenza è raggiunta,
il display visualizza un avvertimento
dedicato.
AVVERTENZA
20) Se la lancetta della temperatura
del liquido di raffreddamento
motore si posiziona sulla zona
rossa, spegnere immediatamente
il motore e rivolgersi alla Rete
Assistenziale Fiat.
144 - Versioni con display multifunzionaleF1A0354
Liv.olio
MAX MIN
145 - Versioni con display multifunzionale riconfigura-
bileF1A0355
115

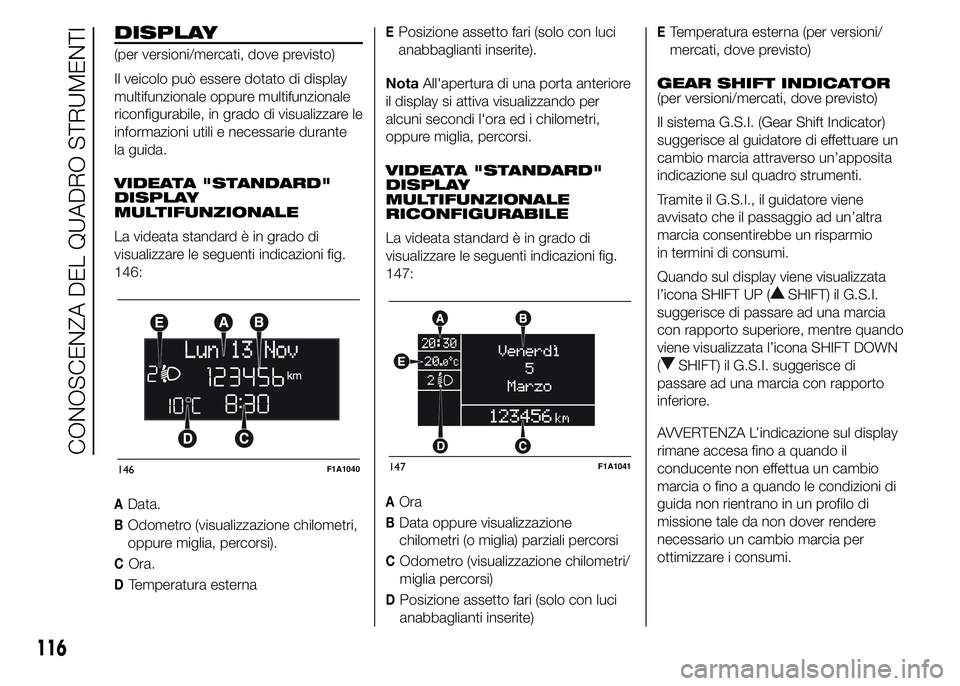

DISPLAY
(per versioni/mercati, dove previsto)
Il veicolo può essere dotato di display
multifunzionale oppure multifunzionale
riconfigurabile, in grado di visualizzare le
informazioni utili e necessarie durante
la guida.
VIDEATA "STANDARD"
DISPLAY
MULTIFUNZIONALE
La videata standard è in grado di
visualizzare le seguenti indicazioni fig.
146:
AData.
BOdometro (visualizzazione chilometri,
oppure miglia, percorsi).
COra.
DTemperatura esterna
EPosizione assetto fari (solo con luci
anabbaglianti inserite).
NotaAll'apertura di una porta anteriore
il display si attiva visualizzando per
alcuni secondi l'ora ed i chilometri,
oppure miglia, percorsi.
VIDEATA "STANDARD"
DISPLAY
MULTIFUNZIONALE
RICONFIGURABILE
La videata standard è in grado di
visualizzare le seguenti indicazioni fig.
147:
AOra
BData oppure visualizzazione
chilometri (o miglia) parziali percorsi
COdometro (visualizzazione chilometri/
miglia percorsi)
DPosizione assetto fari (solo con luci
anabbaglianti inserite)
ETemperatura esterna (per versioni/
mercati, dove previsto)
GEAR SHIFT INDICATOR
(per versioni/mercati, dove previsto)
Il sistema G.S.I. (Gear Shift Indicator)
suggerisce al guidatore di effettuare un
cambio marcia attraverso un’apposita
indicazione sul quadro strumenti.
Tramite il G.S.I., il guidatore viene
avvisato che il passaggio ad un’altra
marcia consentirebbe un risparmio
in termini di consumi.
Quando sul display viene visualizzata
l’icona SHIFT UP (
SHIFT) il G.S.I.
suggerisce di passare ad una marcia
con rapporto superiore, mentre quando
viene visualizzata l’icona SHIFT DOWN
(
SHIFT) il G.S.I. suggerisce di
passare ad una marcia con rapporto
inferiore.
AVVERTENZA L’indicazione sul display
rimane accesa fino a quando il
conducente non effettua un cambio
marcia o fino a quando le condizioni di
guida non rientrano in un profilo di
missione tale da non dover rendere
necessario un cambio marcia per
ottimizzare i consumi.
146F1A1040147F1A1041
116
CONOSCENZA DEL QUADRO STRUMENTI
