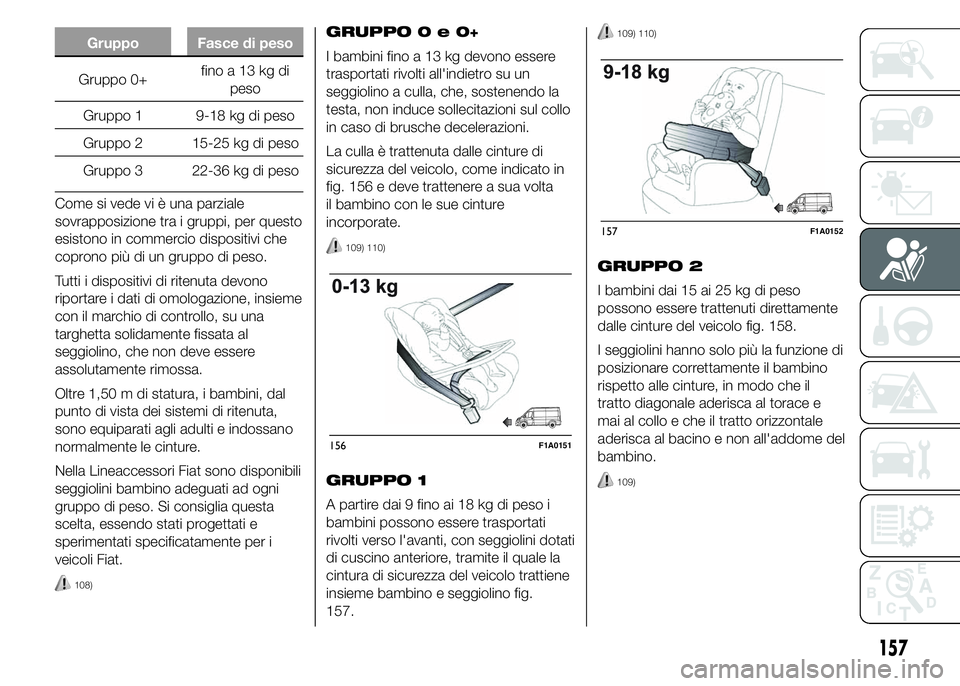

Gruppo Fasce di peso
Gruppo 0+finoa13kgdi
peso
Gruppo 1 9-18 kg di peso
Gruppo 2 15-25 kg di peso
Gruppo 3 22-36 kg di peso
Come si vede vi è una parziale
sovrapposizione tra i gruppi, per questo
esistono in commercio dispositivi che
coprono più di un gruppo di peso.
Tutti i dispositivi di ritenuta devono
riportare i dati di omologazione, insieme
con il marchio di controllo, su una
targhetta solidamente fissata al
seggiolino, che non deve essere
assolutamente rimossa.
Oltre 1,50 m di statura, i bambini, dal
punto di vista dei sistemi di ritenuta,
sono equiparati agli adulti e indossano
normalmente le cinture.
Nella Lineaccessori Fiat sono disponibili
seggiolini bambino adeguati ad ogni
gruppo di peso. Si consiglia questa
scelta, essendo stati progettati e
sperimentati specificatamente per i
veicoli Fiat.
108)
GRUPPO0e0+
I bambini fino a 13 kg devono essere
trasportati rivolti all'indietro su un
seggiolino a culla, che, sostenendo la
testa, non induce sollecitazioni sul collo
in caso di brusche decelerazioni.
La culla è trattenuta dalle cinture di
sicurezza del veicolo, come indicato in
fig. 156 e deve trattenere a sua volta
il bambino con le sue cinture
incorporate.
109) 110)
GRUPPO 1
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati
rivolti verso l'avanti, con seggiolini dotati
di cuscino anteriore, tramite il quale la
cintura di sicurezza del veicolo trattiene
insieme bambino e seggiolino fig.
157.
109) 110)
GRUPPO 2
I bambini dai 15 ai 25 kg di peso
possono essere trattenuti direttamente
dalle cinture del veicolo fig. 158.
I seggiolini hanno solo più la funzione di
posizionare correttamente il bambino
rispetto alle cinture, in modo che il
tratto diagonale aderisca al torace e
mai al collo e che il tratto orizzontale
aderisca al bacino e non all'addome del
bambino.
109)
156F1A0151
157F1A0152
157

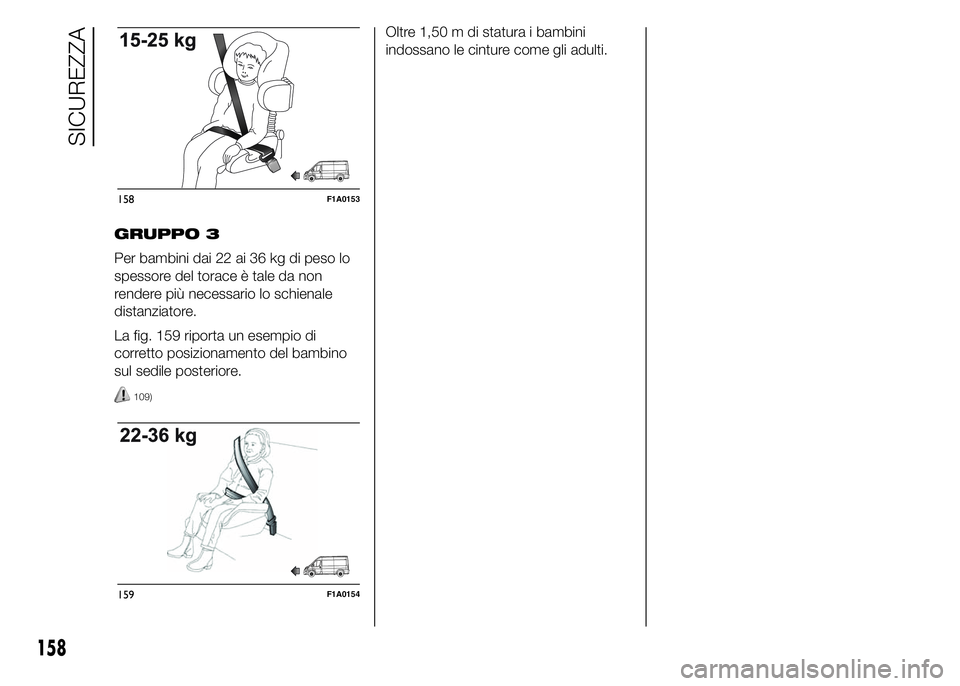

GRUPPO 3
Per bambini dai 22 ai 36 kg di peso lo
spessore del torace è tale da non
rendere più necessario lo schienale
distanziatore.
La fig. 159 riporta un esempio di
corretto posizionamento del bambino
sul sedile posteriore.
109)
Oltre 1,50 m di statura i bambini
indossano le cinture come gli adulti.
158F1A0153
159F1A0154
158
SICUREZZA

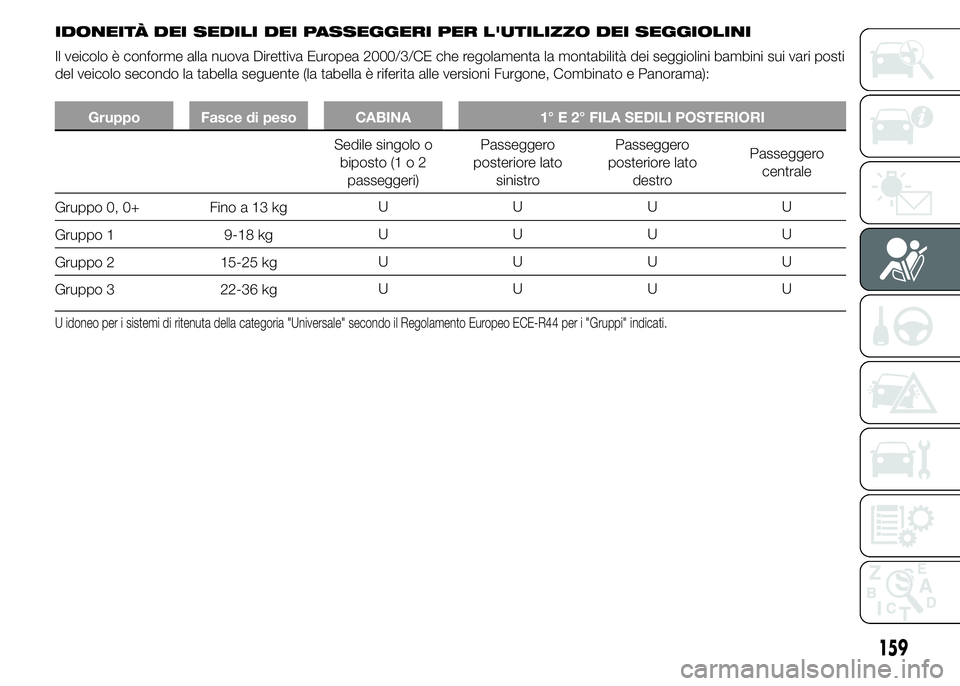

IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L'UTILIZZO DEI SEGGIOLINI
Il veicolo è conforme alla nuova Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti
del veicolo secondo la tabella seguente (la tabella è riferita alle versioni Furgone, Combinato e Panorama):
Gruppo Fasce di peso CABINA 1° E 2° FILA SEDILI POSTERIORI
Sedile singolo o
biposto (1 o 2
passeggeri)Passeggero
posteriore lato
sinistroPasseggero
posteriore lato
destroPasseggero
centrale
Gruppo 0, 0+ Fino a 13 kgUUUU
Gruppo 1 9-18 kgUUUU
Gruppo 2 15-25 kgUUUU
Gruppo 3 22-36 kgUUUU
U idoneo per i sistemi di ritenuta della categoria "Universale" secondo il Regolamento Europeo ECE-R44 per i "Gruppi" indicati.
159

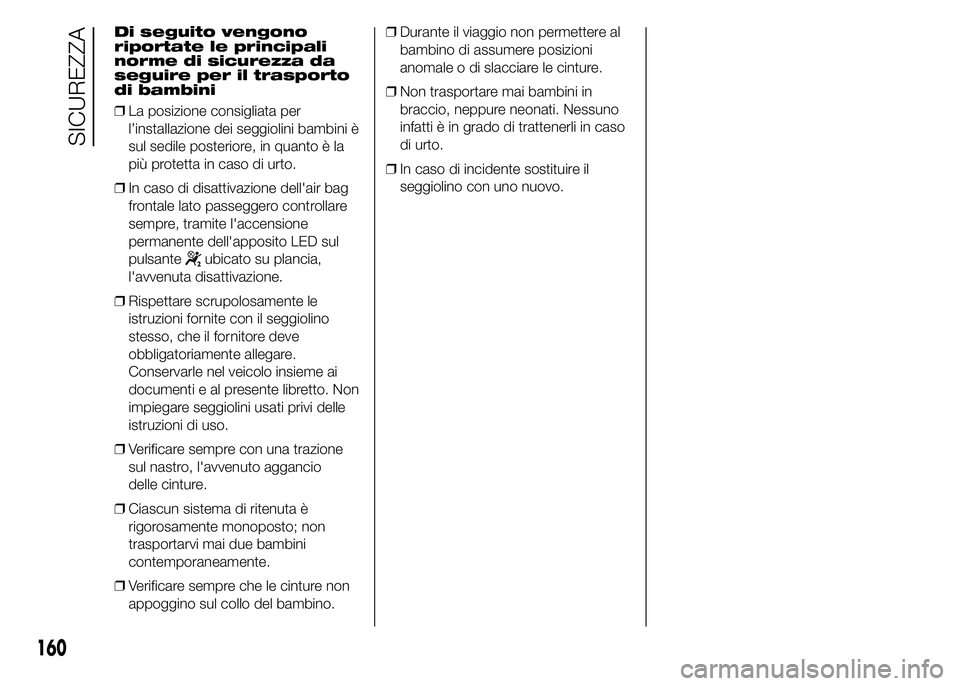

Di seguito vengono
riportate le principali
norme di sicurezza da
seguire per il trasporto
di bambini
❒La posizione consigliata per
l’installazione dei seggiolini bambini è
sul sedile posteriore, in quanto è la
più protetta in caso di urto.
❒In caso di disattivazione dell'air bag
frontale lato passeggero controllare
sempre, tramite l'accensione
permanente dell'apposito LED sul
pulsante
ubicato su plancia,
l'avvenuta disattivazione.
❒Rispettare scrupolosamente le
istruzioni fornite con il seggiolino
stesso, che il fornitore deve
obbligatoriamente allegare.
Conservarle nel veicolo insieme ai
documenti e al presente libretto. Non
impiegare seggiolini usati privi delle
istruzioni di uso.
❒Verificare sempre con una trazione
sul nastro, l'avvenuto aggancio
delle cinture.
❒Ciascun sistema di ritenuta è
rigorosamente monoposto; non
trasportarvi mai due bambini
contemporaneamente.
❒Verificare sempre che le cinture non
appoggino sul collo del bambino.❒Durante il viaggio non permettere al
bambino di assumere posizioni
anomale o di slacciare le cinture.
❒Non trasportare mai bambini in
braccio, neppure neonati. Nessuno
infatti è in grado di trattenerli in caso
di urto.
❒In caso di incidente sostituire il
seggiolino con uno nuovo.
160
SICUREZZA

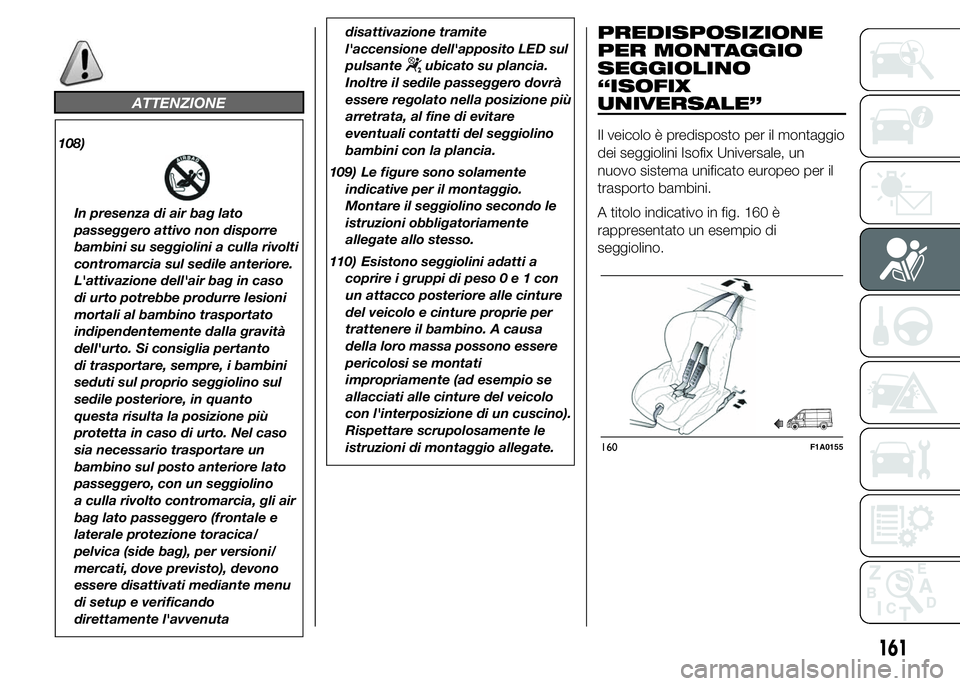

ATTENZIONE
108)
In presenza di air bag lato
passeggero attivo non disporre
bambini su seggiolini a culla rivolti
contromarcia sul sedile anteriore.
L'attivazione dell'air bag in caso
di urto potrebbe produrre lesioni
mortali al bambino trasportato
indipendentemente dalla gravità
dell'urto. Si consiglia pertanto
di trasportare, sempre, i bambini
seduti sul proprio seggiolino sul
sedile posteriore, in quanto
questa risulta la posizione più
protetta in caso di urto. Nel caso
sia necessario trasportare un
bambino sul posto anteriore lato
passeggero, con un seggiolino
a culla rivolto contromarcia, gli air
bag lato passeggero (frontale e
laterale protezione toracica/
pelvica (side bag), per versioni/
mercati, dove previsto), devono
essere disattivati mediante menu
di setup e verificando
direttamente l'avvenutadisattivazione tramite
l'accensione dell'apposito LED sul
pulsante
ubicato su plancia.
Inoltre il sedile passeggero dovrà
essere regolato nella posizione più
arretrata, al fine di evitare
eventuali contatti del seggiolino
bambini con la plancia.
109) Le figure sono solamente
indicative per il montaggio.
Montare il seggiolino secondo le
istruzioni obbligatoriamente
allegate allo stesso.
110) Esistono seggiolini adatti a
coprire i gruppi di peso0e1con
un attacco posteriore alle cinture
del veicolo e cinture proprie per
trattenere il bambino. A causa
della loro massa possono essere
pericolosi se montati
impropriamente (ad esempio se
allacciati alle cinture del veicolo
con l'interposizione di un cuscino).
Rispettare scrupolosamente le
istruzioni di montaggio allegate.
PREDISPOSIZIONE
PER MONTAGGIO
SEGGIOLINO
“ISOFIX
UNIVERSALE”
Il veicolo è predisposto per il montaggio
dei seggiolini Isofix Universale, un
nuovo sistema unificato europeo per il
trasporto bambini.
A titolo indicativo in fig. 160 è
rappresentato un esempio di
seggiolino.
160F1A0155
161

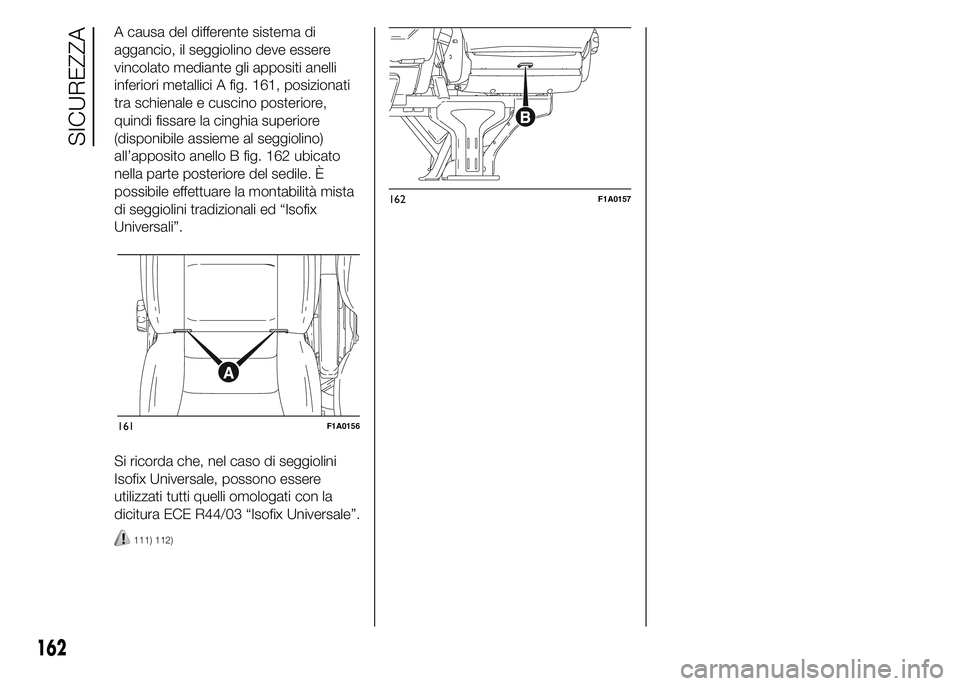

A causa del differente sistema di
aggancio, il seggiolino deve essere
vincolato mediante gli appositi anelli
inferiori metallici A fig. 161, posizionati
tra schienale e cuscino posteriore,
quindi fissare la cinghia superiore
(disponibile assieme al seggiolino)
all’apposito anello B fig. 162 ubicato
nella parte posteriore del sedile. È
possibile effettuare la montabilità mista
di seggiolini tradizionali ed “Isofix
Universali”.
Si ricorda che, nel caso di seggiolini
Isofix Universale, possono essere
utilizzati tutti quelli omologati con la
dicitura ECE R44/03 “Isofix Universale”.
111) 112)
161F1A0156
162F1A0157
162
SICUREZZA

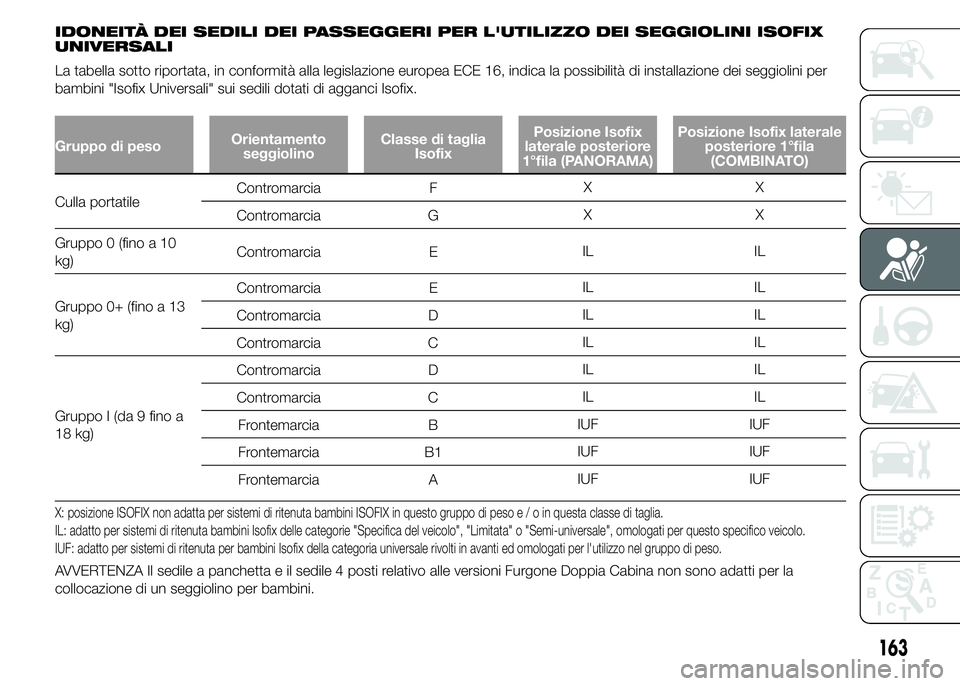

IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
UNIVERSALI
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini per
bambini "Isofix Universali" sui sedili dotati di agganci Isofix.
Gruppo di pesoOrientamento
seggiolinoClasse di taglia
IsofixPosizione Isofix
laterale posteriore
1°fila (PANORAMA)Posizione Isofix laterale
posteriore 1°fila
(COMBINATO)
Culla portatileContromarcia FXX
Contromarcia GXX
Gruppo 0 (fino a 10
kg)Contromarcia EIL IL
Gruppo 0+ (fino a 13
kg)Contromarcia EIL IL
Contromarcia DIL IL
Contromarcia CIL IL
Gruppo I (da 9 fino a
18 kg)Contromarcia DIL IL
Contromarcia CIL IL
Frontemarcia BIUF IUF
Frontemarcia B1IUF IUF
Frontemarcia AIUF IUF
X: posizione ISOFIX non adatta per sistemi di ritenuta bambini ISOFIX in questo gruppo di pesoe/oinquesta classe di taglia.
IL: adatto per sistemi di ritenuta bambini Isofix delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questo specifico veicolo.
IUF: adatto per sistemi di ritenuta per bambini Isofix della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di peso.
AVVERTENZA Il sedile a panchetta e il sedile 4 posti relativo alle versioni Furgone Doppia Cabina non sono adatti per la
collocazione di un seggiolino per bambini.
163

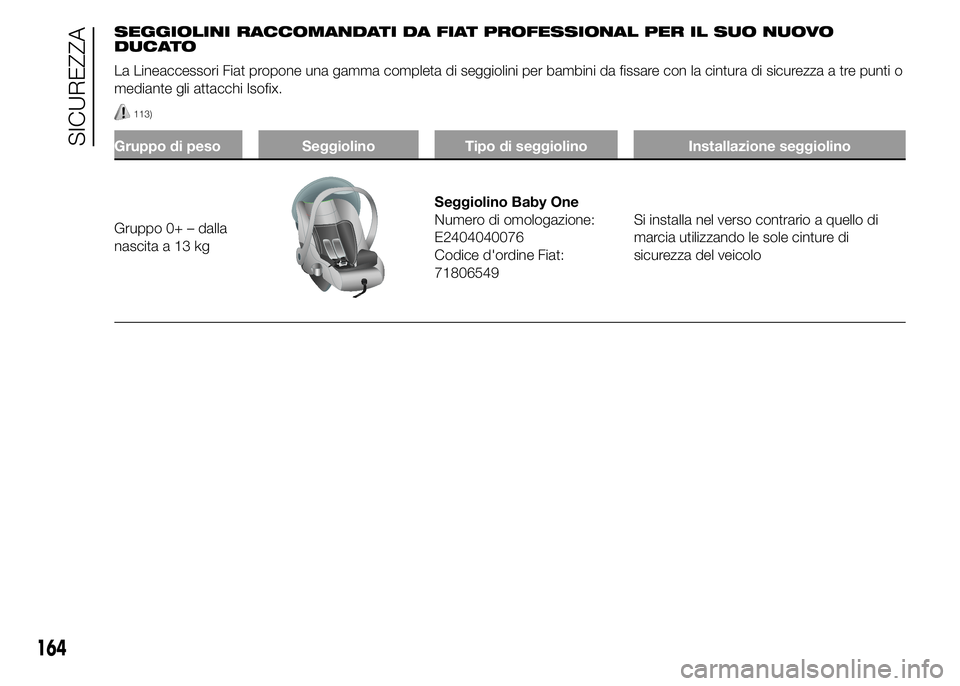

SEGGIOLINI RACCOMANDATI DA FIAT PROFESSIONAL PER IL SUO NUOVO
DUCATO
La Lineaccessori Fiat propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre punti o
mediante gli attacchi Isofix.
113)
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ – dalla
nascita a 13 kg
Seggiolino Baby One
Numero di omologazione:
E2404040076
Codice d'ordine Fiat:
71806549Si installa nel verso contrario a quello di
marcia utilizzando le sole cinture di
sicurezza del veicolo
164
SICUREZZA

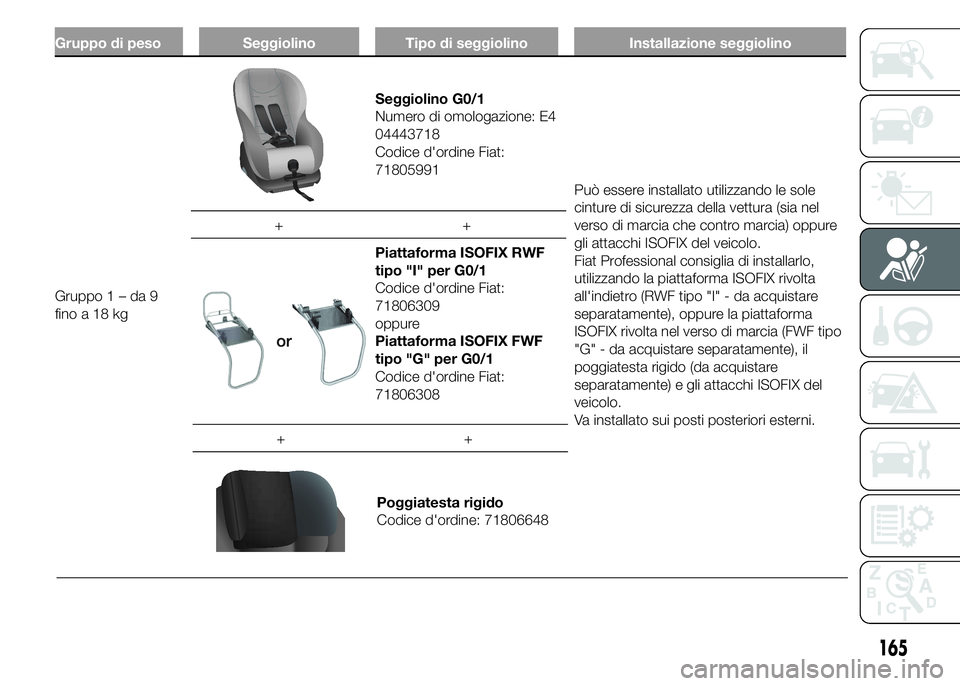

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo1–da9
finoa18kg
Seggiolino G0/1
Numero di omologazione: E4
04443718
Codice d'ordine Fiat:
71805991
Può essere installato utilizzando le sole
cinture di sicurezza della vettura (sia nel
verso di marcia che contro marcia) oppure
gli attacchi ISOFIX del veicolo.
Fiat Professional consiglia di installarlo,
utilizzando la piattaforma ISOFIX rivolta
all'indietro (RWF tipo "I" - da acquistare
separatamente), oppure la piattaforma
ISOFIX rivolta nel verso di marcia (FWF tipo
"G" - da acquistare separatamente), il
poggiatesta rigido (da acquistare
separatamente) e gli attacchi ISOFIX del
veicolo.
Va installato sui posti posteriori esterni. ++
Piattaforma ISOFIX RWF
tipo "I" per G0/1
Codice d'ordine Fiat:
71806309
oppure
Piattaforma ISOFIX FWF
tipo "G" per G0/1
Codice d'ordine Fiat:
71806308
++
Poggiatesta rigido
Codice d'ordine: 71806648
165

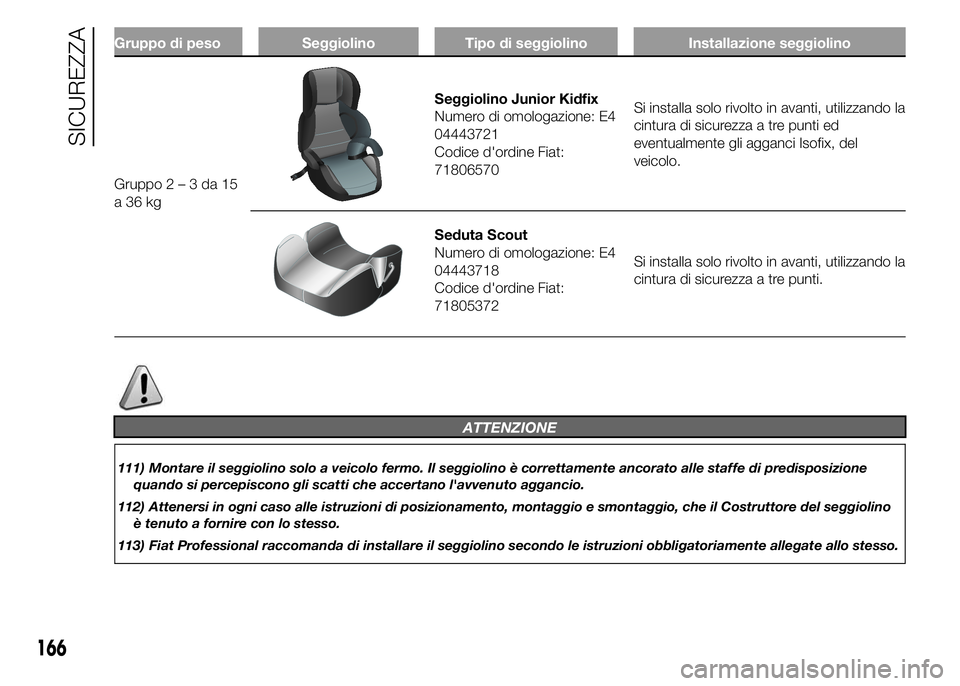

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo2–3da15
a36kg
Seggiolino Junior Kidfix
Numero di omologazione: E4
04443721
Codice d'ordine Fiat:
71806570Si installa solo rivolto in avanti, utilizzando la
cintura di sicurezza a tre punti ed
eventualmente gli agganci Isofix, del
veicolo.
Seduta Scout
Numero di omologazione: E4
04443718
Codice d'ordine Fiat:
71805372Si installa solo rivolto in avanti, utilizzando la
cintura di sicurezza a tre punti.
ATTENZIONE
111) Montare il seggiolino solo a veicolo fermo. Il seggiolino è correttamente ancorato alle staffe di predisposizione
quando si percepiscono gli scatti che accertano l'avvenuto aggancio.
112) Attenersi in ogni caso alle istruzioni di posizionamento, montaggio e smontaggio, che il Costruttore del seggiolino
è tenuto a fornire con lo stesso.
113) Fiat Professional raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
166
