FIAT DUCATO 2015 Manual de Uso e Manutenção (in Portuguese)

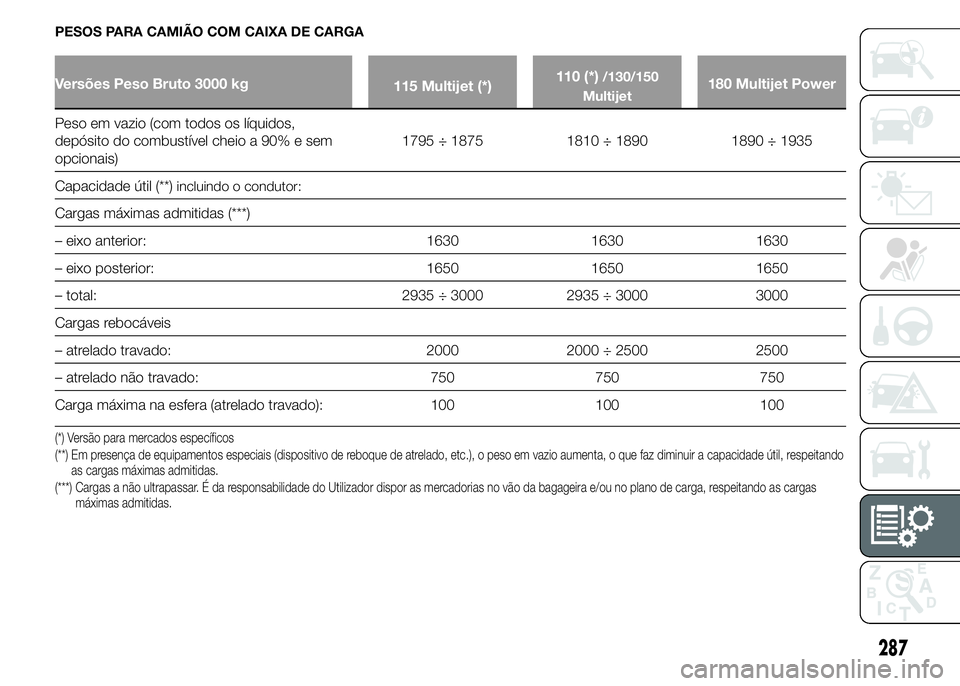

PESOS PARA CAMIÃO COM CAIXA DE CARGA
Versões Peso Bruto 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1795 ÷ 1875 1810 ÷ 1890 1890 ÷ 1935
Capacidade útil (**)
incluindo o condutor:
Cargas máximas admitidas (***)
– eixo anterior: 1630 1630 1630
– eixo posterior: 1650 1650 1650
– total: 2935 ÷ 3000 2935 ÷ 3000 3000
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
287

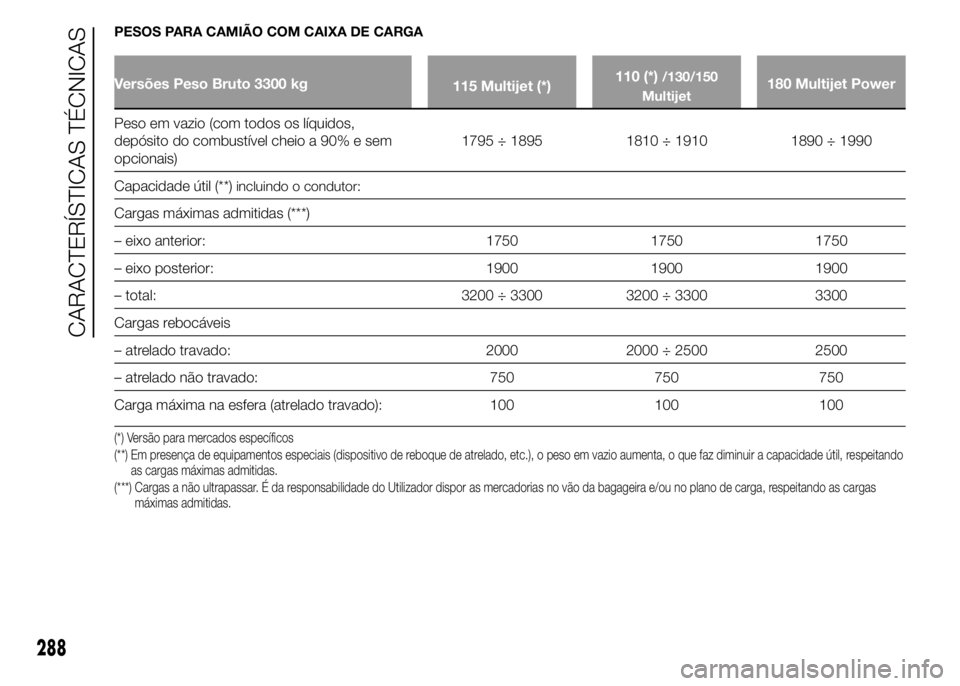

PESOS PARA CAMIÃO COM CAIXA DE CARGA
Versões Peso Bruto 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1795 ÷ 1895 1810 ÷ 1910 1890 ÷ 1990
Capacidade útil (**)
incluindo o condutor:
Cargas máximas admitidas (***)
– eixo anterior: 1750 1750 1750
– eixo posterior: 1900 1900 1900
– total: 3200 ÷ 3300 3200 ÷ 3300 3300
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
288
CARACTERÍSTICAS TÉCNICAS

PESOS PARA CAMIÃO COM CAIXA DE CARGA
Versões Peso Bruto 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1795 ÷ 1930 1810 ÷ 1945 1890 ÷ 2025
Capacidade útil (**)
incluindo o condutor:
Cargas máximas admitidas (***)
– eixo anterior: 1850 1850 1850
– eixo posterior: 2000 2000 2000
– total: 3300 ÷ 3500 3320 ÷ 3500 3395 ÷ 3500
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
289

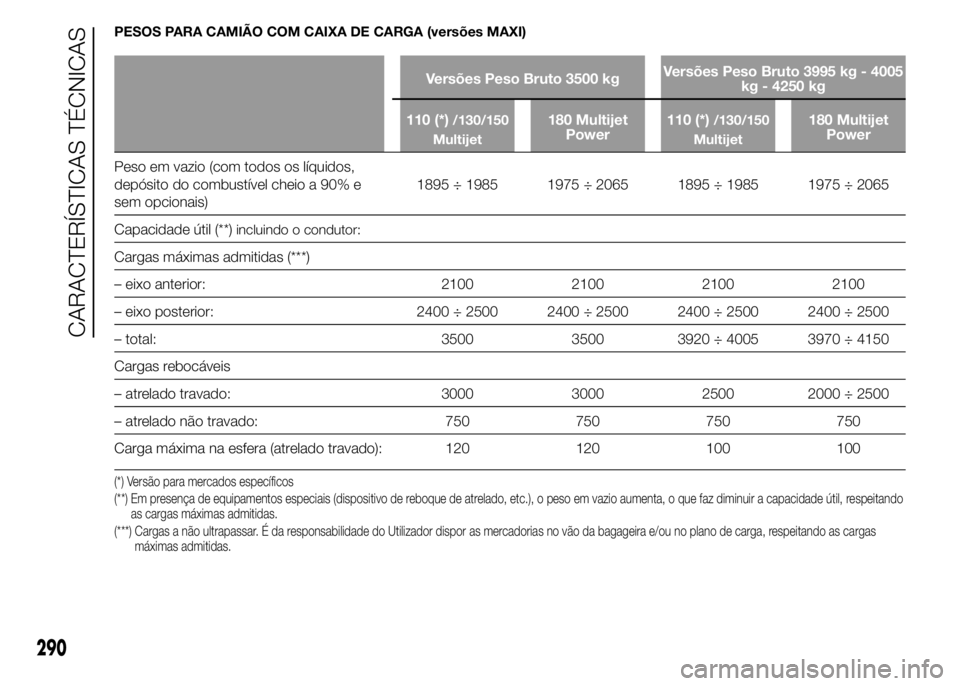

PESOS PARA CAMIÃO COM CAIXA DE CARGA (versões MAXI)
Versões Peso Bruto 3500 kgVersões Peso Bruto 3995 kg - 4005
kg - 4250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e
sem opcionais)1895 ÷ 1985 1975 ÷ 2065 1895 ÷ 1985 1975 ÷ 2065
Capacidade útil (**)
incluindo o condutor:
Cargas máximas admitidas (***)
– eixo anterior: 2100 2100 2100 2100
– eixo posterior: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– total: 3500 3500 3920 ÷ 4005 3970 ÷ 4150
Cargas rebocáveis
– atrelado travado: 3000 3000 2500 2000 ÷ 2500
– atrelado não travado: 750 750 750 750
Carga máxima na esfera (atrelado travado): 120 120 100 100
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
290
CARACTERÍSTICAS TÉCNICAS

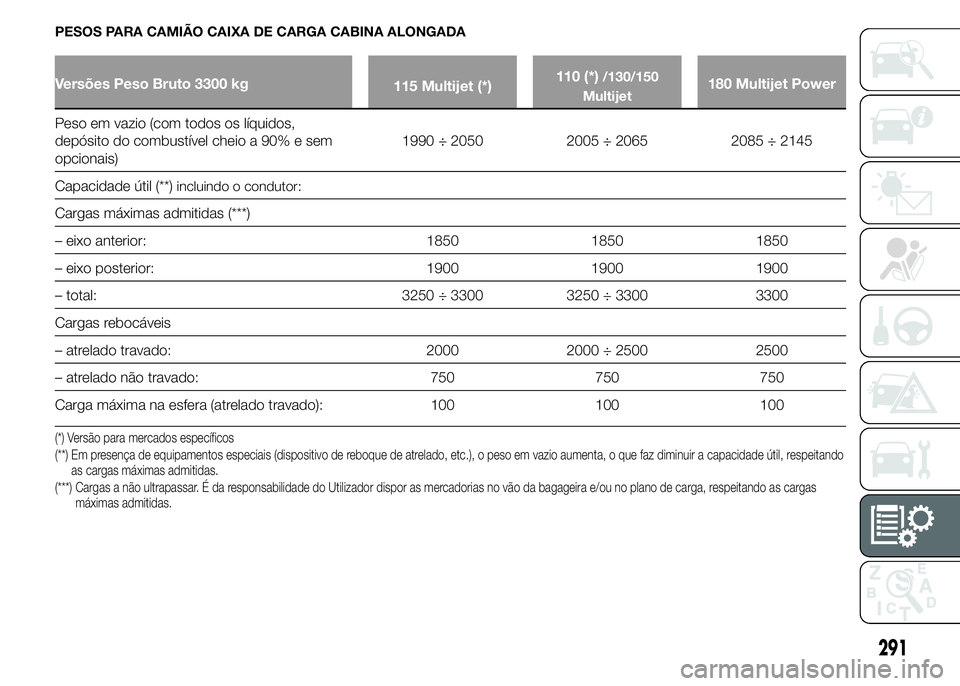

PESOS PARA CAMIÃO CAIXA DE CARGA CABINA ALONGADA
Versões Peso Bruto 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1990 ÷ 2050 2005 ÷ 2065 2085 ÷ 2145
Capacidade útil (**)
incluindo o condutor:
Cargas máximas admitidas (***)
– eixo anterior: 1850 1850 1850
– eixo posterior: 1900 1900 1900
– total: 3250 ÷ 3300 3250 ÷ 3300 3300
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
291

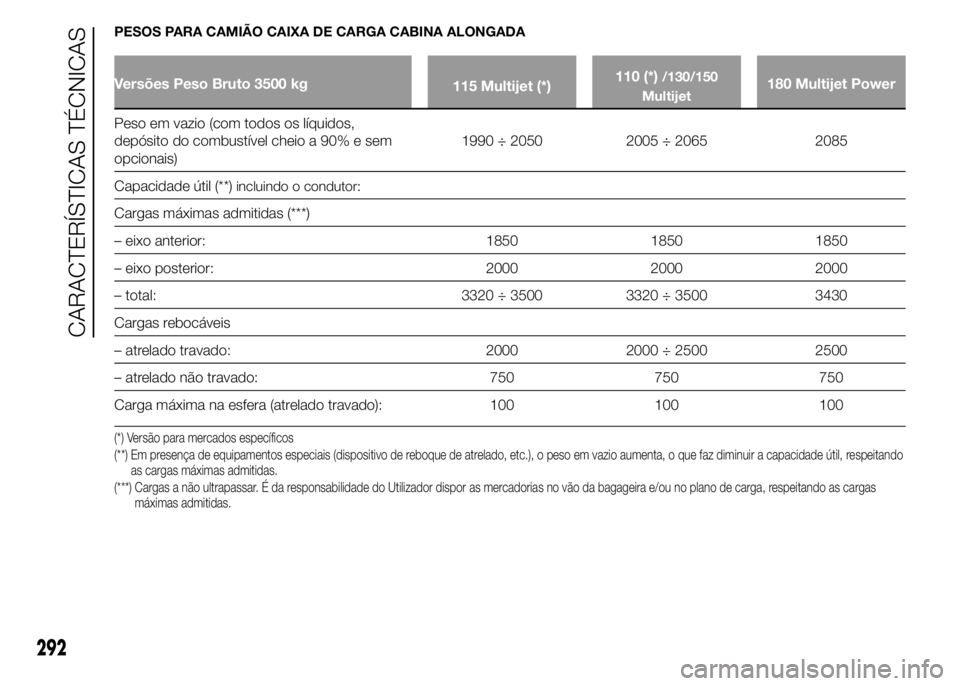

PESOS PARA CAMIÃO CAIXA DE CARGA CABINA ALONGADA
Versões Peso Bruto 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1990 ÷ 2050 2005 ÷ 2065 2085
Capacidade útil (**)
incluindo o condutor:
Cargas máximas admitidas (***)
– eixo anterior: 1850 1850 1850
– eixo posterior: 2000 2000 2000
– total: 3320 ÷ 3500 3320 ÷ 3500 3430
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
292
CARACTERÍSTICAS TÉCNICAS

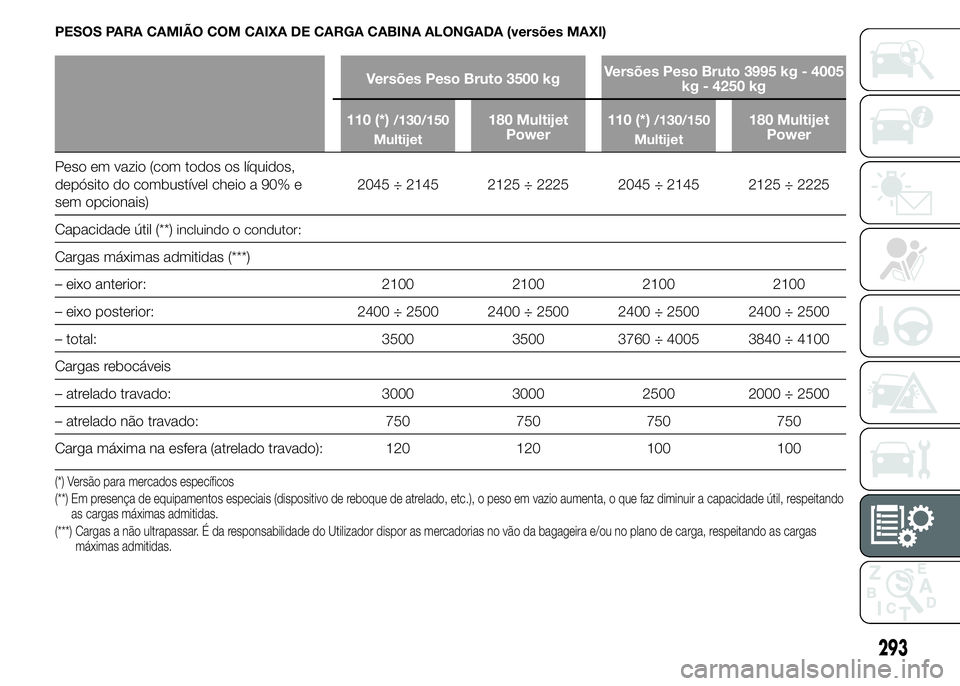

PESOS PARA CAMIÃO COM CAIXA DE CARGA CABINA ALONGADA (versões MAXI)
Versões Peso Bruto 3500 kgVersões Peso Bruto 3995 kg - 4005
kg - 4250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e
sem opcionais)2045 ÷ 2145 2125 ÷ 2225 2045 ÷ 2145 2125 ÷ 2225
Capacidade útil (**)
incluindo o condutor:
Cargas máximas admitidas (***)
– eixo anterior: 2100 2100 2100 2100
– eixo posterior: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– total: 3500 3500 3760 ÷ 4005 3840 ÷ 4100
Cargas rebocáveis
– atrelado travado: 3000 3000 2500 2000 ÷ 2500
– atrelado não travado: 750 750 750 750
Carga máxima na esfera (atrelado travado): 120 120 100 100
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
293

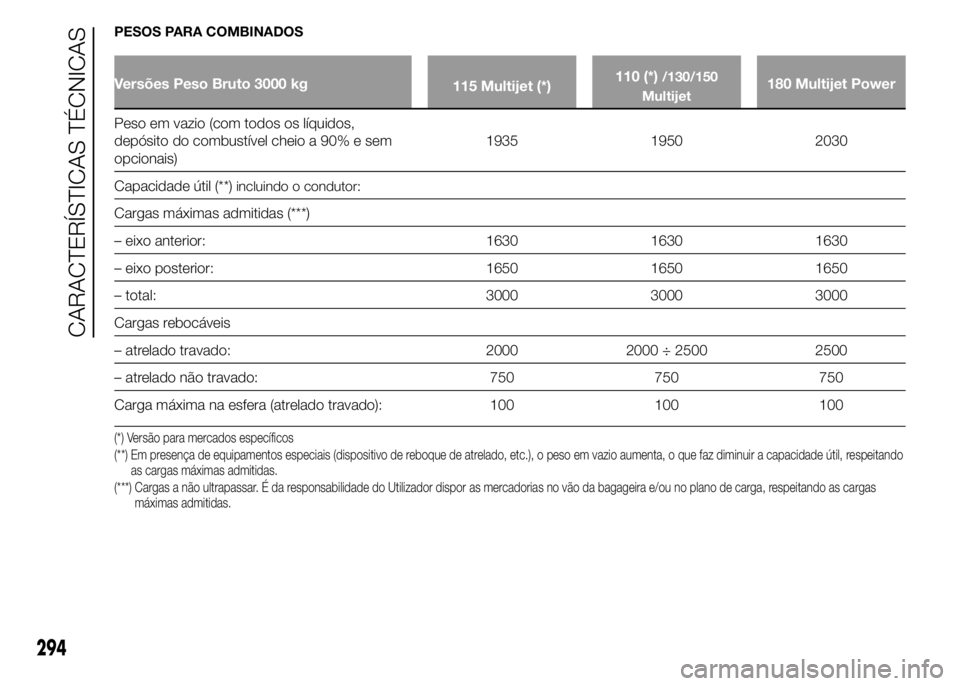

PESOS PARA COMBINADOS
Versões Peso Bruto 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1935 1950 2030
Capacidade útil (**)
incluindo o condutor:
Cargas máximas admitidas (***)
– eixo anterior: 1630 1630 1630
– eixo posterior: 1650 1650 1650
– total: 3000 3000 3000
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
294
CARACTERÍSTICAS TÉCNICAS

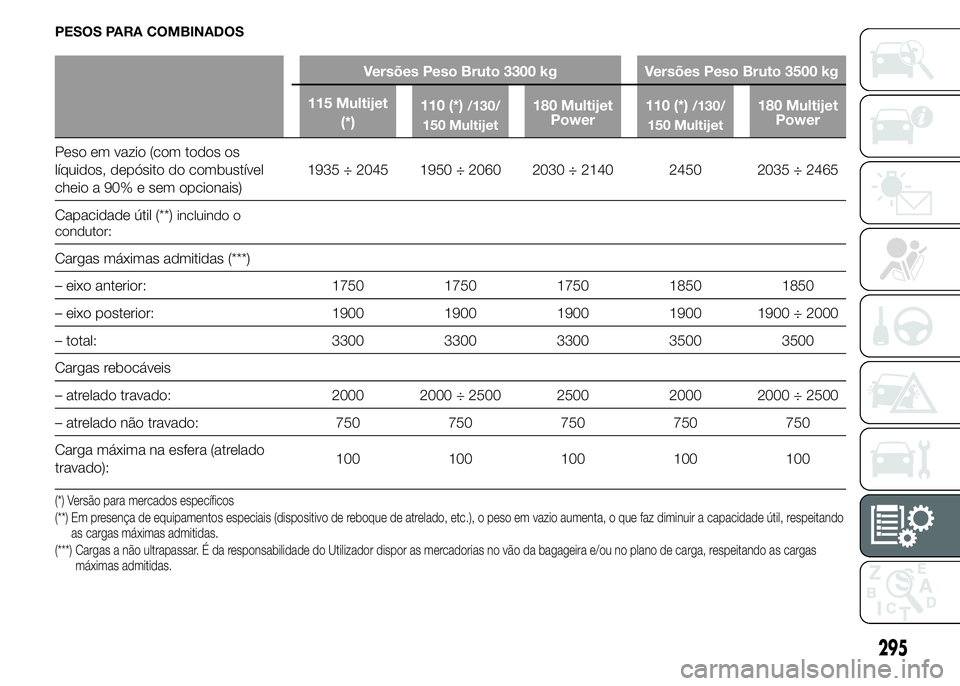

PESOS PARA COMBINADOS
Versões Peso Bruto 3300 kg Versões Peso Bruto 3500 kg
115 Multijet
(*)110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power
Peso em vazio (com todos os
líquidos, depósito do combustível
cheio a 90% e sem opcionais)1935 ÷ 2045 1950 ÷ 2060 2030 ÷ 2140 2450 2035 ÷ 2465
Capacidade útil (**)
incluindo o
condutor:
Cargas máximas admitidas (***)
– eixo anterior: 1750 1750 1750 1850 1850
– eixo posterior: 1900 1900 1900 1900 1900 ÷ 2000
– total: 3300 3300 3300 3500 3500
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500 2000 2000 ÷ 2500
– atrelado não travado: 750 750 750 750 750
Carga máxima na esfera (atrelado
travado):100 100 100 100 100
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
295

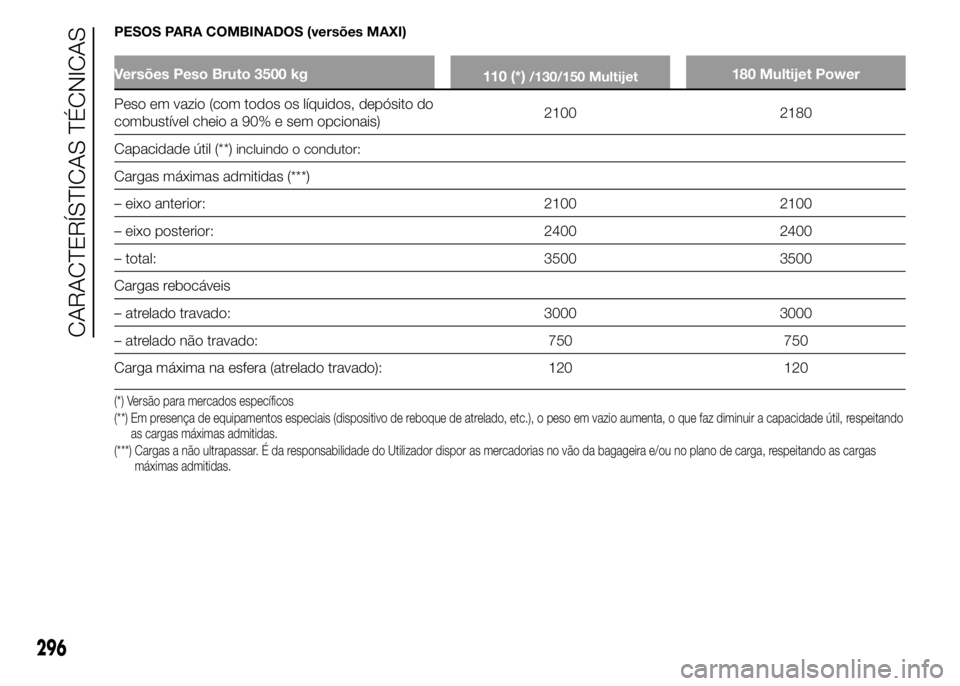

PESOS PARA COMBINADOS (versões MAXI)
Versões Peso Bruto 3500 kg
110 (*)/130/150 Multijet180 Multijet Power
Peso em vazio (com todos os líquidos, depósito do
combustível cheio a 90% e sem opcionais)2100 2180
Capacidade útil (**)
incluindo o condutor:
Cargas máximas admitidas (***)
– eixo anterior: 2100 2100
– eixo posterior: 2400 2400
– total: 3500 3500
Cargas rebocáveis
– atrelado travado: 3000 3000
– atrelado não travado: 750 750
Carga máxima na esfera (atrelado travado): 120 120
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
296
