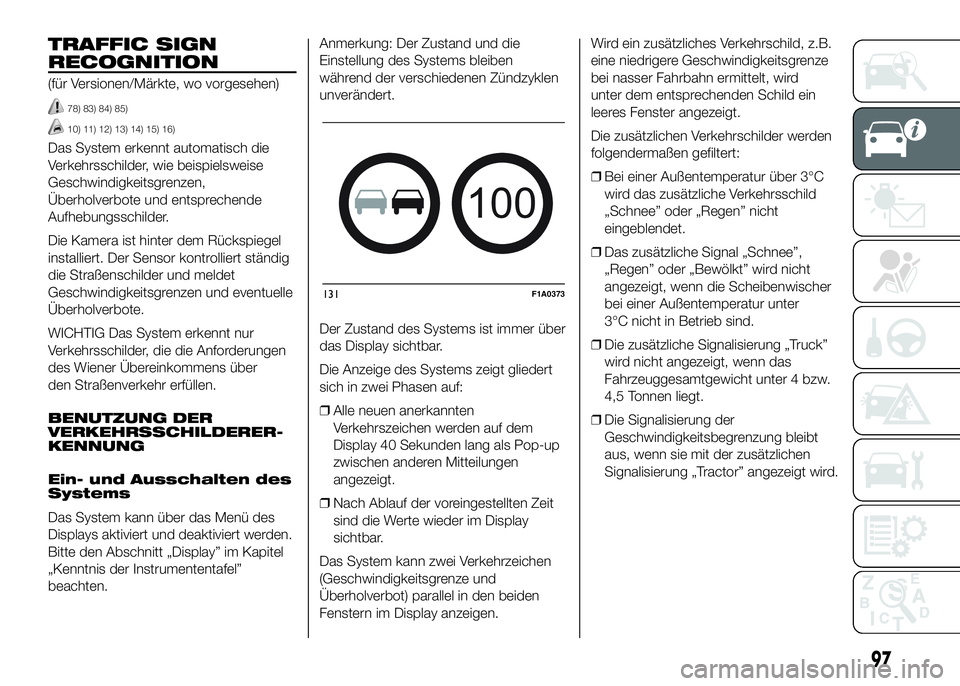

TRAFFIC SIGN
RECOGNITION
(für Versionen/Märkte, wo vorgesehen)
78) 83) 84) 85)
10) 11) 12) 13) 14) 15) 16)
Das System erkennt automatisch die
Verkehrsschilder, wie beispielsweise
Geschwindigkeitsgrenzen,
Überholverbote und entsprechende
Aufhebungsschilder.
Die Kamera ist hinter dem Rückspiegel
installiert. Der Sensor kontrolliert ständig
die Straßenschilder und meldet
Geschwindigkeitsgrenzen und eventuelle
Überholverbote.
WICHTIG Das System erkennt nur
Verkehrsschilder, die die Anforderungen
des Wiener Übereinkommens über
den Straßenverkehr erfüllen.
BENUTZUNG DER
VERKEHRSSCHILDERER-
KENNUNG
Ein- und Ausschalten des
Systems
Das System kann über das Menü des
Displays aktiviert und deaktiviert werden.
Bitte den Abschnitt „Display” im Kapitel
„Kenntnis der Instrumententafel”
beachten.Anmerkung: Der Zustand und die
Einstellung des Systems bleiben
während der verschiedenen Zündzyklen
unverändert.
Der Zustand des Systems ist immer über
das Display sichtbar.
Die Anzeige des Systems zeigt gliedert
sich in zwei Phasen auf:
❒Alle neuen anerkannten
Verkehrszeichen werden auf dem
Display 40 Sekunden lang als Pop-up
zwischen anderen Mitteilungen
angezeigt.
❒Nach Ablauf der voreingestellten Zeit
sind die Werte wieder im Display
sichtbar.
Das System kann zwei Verkehrzeichen
(Geschwindigkeitsgrenze und
Überholverbot) parallel in den beiden
Fenstern im Display anzeigen.Wird ein zusätzliches Verkehrschild, z.B.
eine niedrigere Geschwindigkeitsgrenze
bei nasser Fahrbahn ermittelt, wird
unter dem entsprechenden Schild ein
leeres Fenster angezeigt.
Die zusätzlichen Verkehrschilder werden
folgendermaßen gefiltert:
❒Bei einer Außentemperatur über 3°C
wird das zusätzliche Verkehrsschild
„Schnee” oder „Regen” nicht
eingeblendet.
❒Das zusätzliche Signal „Schnee”,
„Regen” oder „Bewölkt” wird nicht
angezeigt, wenn die Scheibenwischer
bei einer Außentemperatur unter
3°C nicht in Betrieb sind.
❒Die zusätzliche Signalisierung „Truck”
wird nicht angezeigt, wenn das
Fahrzeuggesamtgewicht unter 4 bzw.
4,5 Tonnen liegt.
❒Die Signalisierung der
Geschwindigkeitsbegrenzung bleibt
aus, wenn sie mit der zusätzlichen
Signalisierung „Tractor” angezeigt wird.
100
131F1A0373
97

ZUR BEACHTUNG

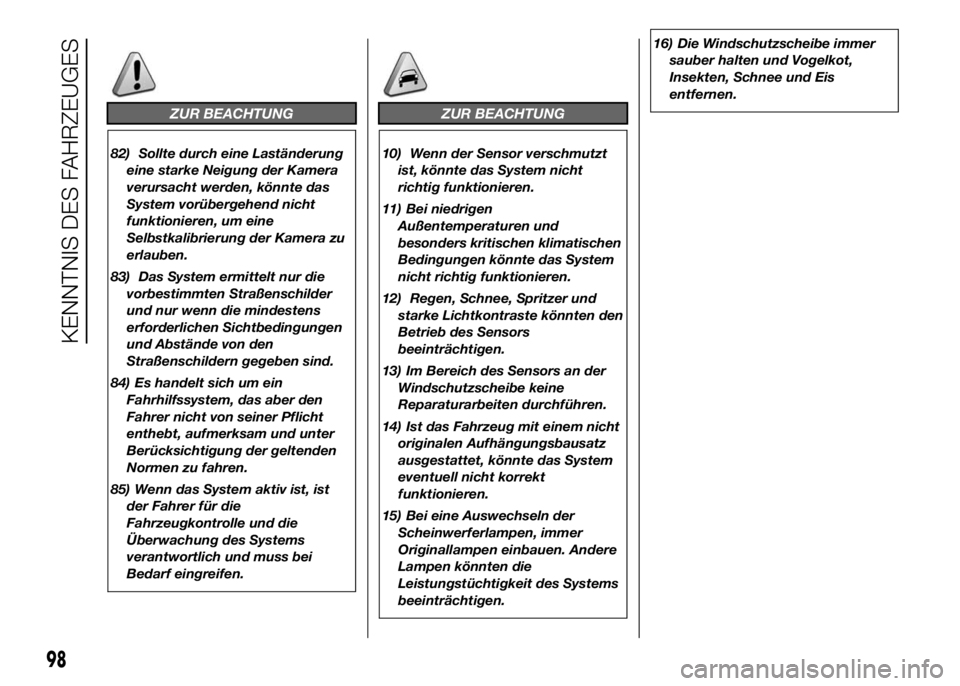

82) Sollte durch eine Laständerung
eine starke Neigung der Kamera
verursacht werden, könnte das
System vorübergehend nicht
funktionieren, um eine
Selbstkalibrierung der Kamera zu
erlauben.
83) Das System ermittelt nur die
vorbestimmten Straßenschilder
und nur wenn die mindestens
erforderlichen Sichtbedingungen
und Abstände von den
Straßenschildern gegeben sind.
84) Es handelt sich um ein
Fahrhilfssystem, das aber den
Fahrer nicht von seiner Pflicht
enthebt, aufmerksam und unter
Berücksichtigung der geltenden
Normen zu fahren.
85) Wenn das System aktiv ist, ist
der Fahrer für die
Fahrzeugkontrolle und die
Überwachung des Systems
verantwortlich und muss bei
Bedarf eingreifen.
ZUR BEACHTUNG
10) Wenn der Sensor verschmutzt
ist, könnte das System nicht
richtig funktionieren.
11) Bei niedrigen
Außentemperaturen und
besonders kritischen klimatischen
Bedingungen könnte das System
nicht richtig funktionieren.
12) Regen, Schnee, Spritzer und
starke Lichtkontraste könnten den
Betrieb des Sensors
beeinträchtigen.
13) Im Bereich des Sensors an der
Windschutzscheibe keine
Reparaturarbeiten durchführen.
14) Ist das Fahrzeug mit einem nicht
originalen Aufhängungsbausatz
ausgestattet, könnte das System
eventuell nicht korrekt
funktionieren.
15) Bei eine Auswechseln der
Scheinwerferlampen, immer
Originallampen einbauen. Andere
Lampen könnten die
Leistungstüchtigkeit des Systems
beeinträchtigen.16) Die Windschutzscheibe immer
sauber halten und Vogelkot,
Insekten, Schnee und Eis
entfernen.
98
KENNTNIS DES FAHRZEUGES

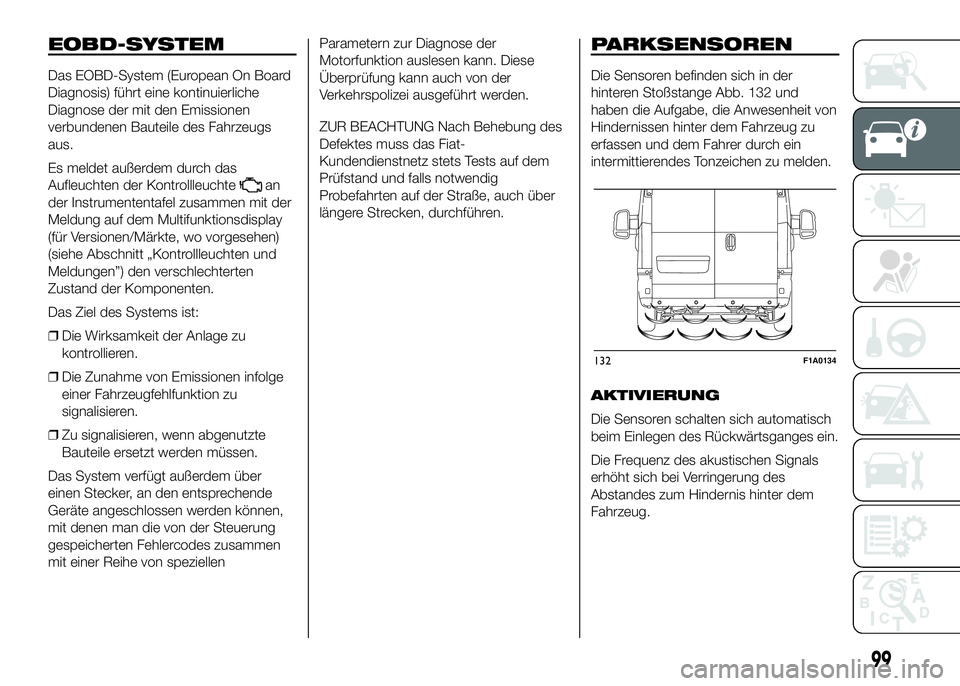

EOBD-SYSTEM
Das EOBD-System (European On Board
Diagnosis) führt eine kontinuierliche
Diagnose der mit den Emissionen
verbundenen Bauteile des Fahrzeugs
aus.
Es meldet außerdem durch das
Aufleuchten der Kontrollleuchte
an
der Instrumententafel zusammen mit der
Meldung auf dem Multifunktionsdisplay
(für Versionen/Märkte, wo vorgesehen)
(siehe Abschnitt „Kontrollleuchten und
Meldungen”) den verschlechterten
Zustand der Komponenten.
Das Ziel des Systems ist:
❒Die Wirksamkeit der Anlage zu
kontrollieren.
❒Die Zunahme von Emissionen infolge
einer Fahrzeugfehlfunktion zu
signalisieren.
❒Zu signalisieren, wenn abgenutzte
Bauteile ersetzt werden müssen.
Das System verfügt außerdem über
einen Stecker, an den entsprechende
Geräte angeschlossen werden können,
mit denen man die von der Steuerung
gespeicherten Fehlercodes zusammen
mit einer Reihe von speziellenParametern zur Diagnose der
Motorfunktion auslesen kann. Diese
Überprüfung kann auch von der
Verkehrspolizei ausgeführt werden.
ZUR BEACHTUNG Nach Behebung des
Defektes muss das Fiat-
Kundendienstnetz stets Tests auf dem
Prüfstand und falls notwendig
Probefahrten auf der Straße, auch über
längere Strecken, durchführen.
PARKSENSOREN
Die Sensoren befinden sich in der
hinteren Stoßstange Abb. 132 und
haben die Aufgabe, die Anwesenheit von
Hindernissen hinter dem Fahrzeug zu
erfassen und dem Fahrer durch ein
intermittierendes Tonzeichen zu melden.
AKTIVIERUNG
Die Sensoren schalten sich automatisch
beim Einlegen des Rückwärtsganges ein.
Die Frequenz des akustischen Signals
erhöht sich bei Verringerung des
Abstandes zum Hindernis hinter dem
Fahrzeug.
132F1A0134
99

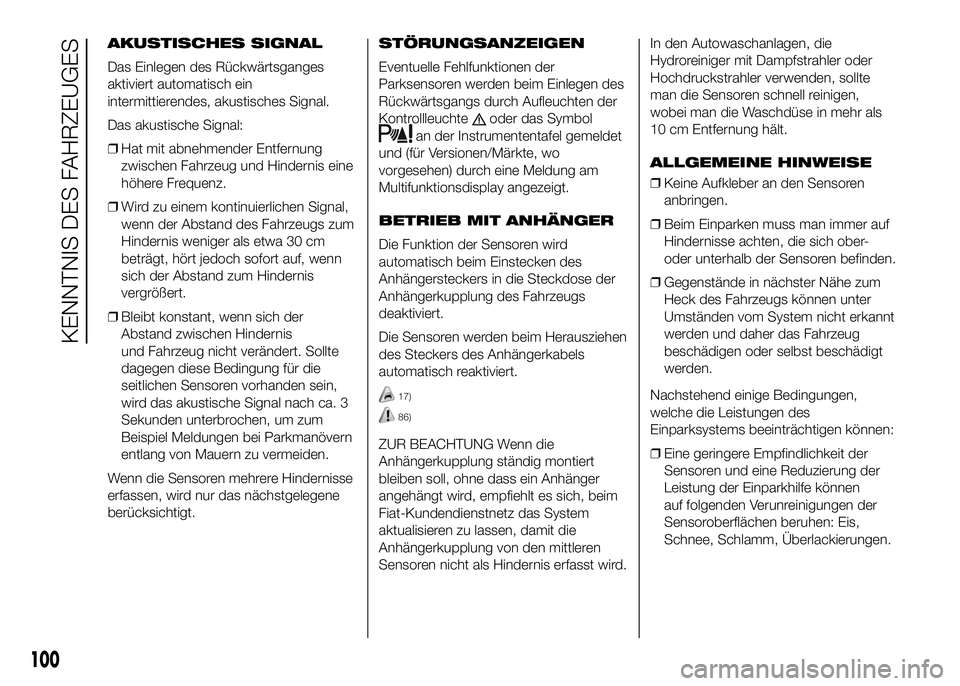

AKUSTISCHES SIGNAL
Das Einlegen des Rückwärtsganges
aktiviert automatisch ein
intermittierendes, akustisches Signal.
Das akustische Signal:
❒Hat mit abnehmender Entfernung
zwischen Fahrzeug und Hindernis eine
höhere Frequenz.
❒Wird zu einem kontinuierlichen Signal,
wenn der Abstand des Fahrzeugs zum
Hindernis weniger als etwa 30 cm
beträgt, hört jedoch sofort auf, wenn
sich der Abstand zum Hindernis
vergrößert.
❒Bleibt konstant, wenn sich der
Abstand zwischen Hindernis
und Fahrzeug nicht verändert. Sollte
dagegen diese Bedingung für die
seitlichen Sensoren vorhanden sein,
wird das akustische Signal nach ca. 3
Sekunden unterbrochen, um zum
Beispiel Meldungen bei Parkmanövern
entlang von Mauern zu vermeiden.
Wenn die Sensoren mehrere Hindernisse
erfassen, wird nur das nächstgelegene
berücksichtigt.STÖRUNGSANZEIGEN
Eventuelle Fehlfunktionen der
Parksensoren werden beim Einlegen des
Rückwärtsgangs durch Aufleuchten der
Kontrollleuchte
oder das Symbol
an der Instrumententafel gemeldet
und (für Versionen/Märkte, wo
vorgesehen) durch eine Meldung am
Multifunktionsdisplay angezeigt.
BETRIEB MIT ANHÄNGER
Die Funktion der Sensoren wird
automatisch beim Einstecken des
Anhängersteckers in die Steckdose der
Anhängerkupplung des Fahrzeugs
deaktiviert.
Die Sensoren werden beim Herausziehen
des Steckers des Anhängerkabels
automatisch reaktiviert.
17)
86)
ZUR BEACHTUNG Wenn die
Anhängerkupplung ständig montiert
bleiben soll, ohne dass ein Anhänger
angehängt wird, empfiehlt es sich, beim
Fiat-Kundendienstnetz das System
aktualisieren zu lassen, damit die
Anhängerkupplung von den mittleren
Sensoren nicht als Hindernis erfasst wird.In den Autowaschanlagen, die
Hydroreiniger mit Dampfstrahler oder
Hochdruckstrahler verwenden, sollte
man die Sensoren schnell reinigen,
wobei man die Waschdüse in mehr als
10 cm Entfernung hält.
ALLGEMEINE HINWEISE
❒Keine Aufkleber an den Sensoren
anbringen.
❒Beim Einparken muss man immer auf
Hindernisse achten, die sich ober-
oder unterhalb der Sensoren befinden.
❒Gegenstände in nächster Nähe zum
Heck des Fahrzeugs können unter
Umständen vom System nicht erkannt
werden und daher das Fahrzeug
beschädigen oder selbst beschädigt
werden.
Nachstehend einige Bedingungen,
welche die Leistungen des
Einparksystems beeinträchtigen können:
❒Eine geringere Empfindlichkeit der
Sensoren und eine Reduzierung der
Leistung der Einparkhilfe können
auf folgenden Verunreinigungen der
Sensoroberflächen beruhen: Eis,
Schnee, Schlamm, Überlackierungen.
100
KENNTNIS DES FAHRZEUGES

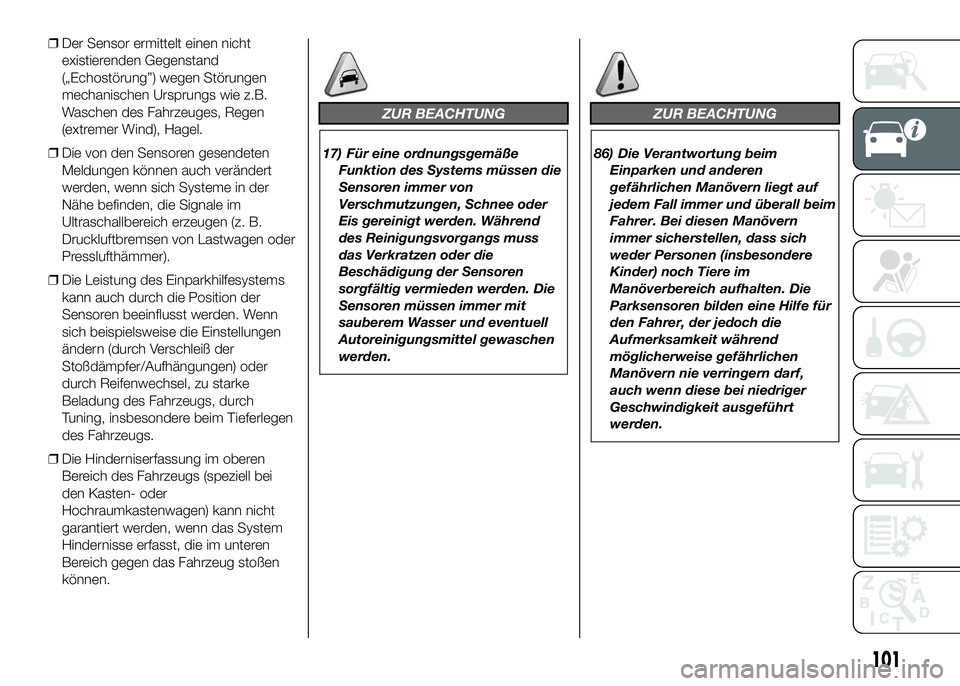

❒Der Sensor ermittelt einen nicht
existierenden Gegenstand
(„Echostörung”) wegen Störungen
mechanischen Ursprungs wie z.B.
Waschen des Fahrzeuges, Regen
(extremer Wind), Hagel.
❒Die von den Sensoren gesendeten
Meldungen können auch verändert
werden, wenn sich Systeme in der
Nähe befinden, die Signale im
Ultraschallbereich erzeugen (z. B.
Druckluftbremsen von Lastwagen oder
Presslufthämmer).
❒Die Leistung des Einparkhilfesystems
kann auch durch die Position der
Sensoren beeinflusst werden. Wenn
sich beispielsweise die Einstellungen
ändern (durch Verschleiß der
Stoßdämpfer/Aufhängungen) oder
durch Reifenwechsel, zu starke
Beladung des Fahrzeugs, durch
Tuning, insbesondere beim Tieferlegen
des Fahrzeugs.
❒Die Hinderniserfassung im oberen
Bereich des Fahrzeugs (speziell bei
den Kasten- oder
Hochraumkastenwagen) kann nicht
garantiert werden, wenn das System
Hindernisse erfasst, die im unteren
Bereich gegen das Fahrzeug stoßen
können.
ZUR BEACHTUNG
17) Für eine ordnungsgemäße
Funktion des Systems müssen die
Sensoren immer von
Verschmutzungen, Schnee oder
Eis gereinigt werden. Während
des Reinigungsvorgangs muss
das Verkratzen oder die
Beschädigung der Sensoren
sorgfältig vermieden werden. Die
Sensoren müssen immer mit
sauberem Wasser und eventuell
Autoreinigungsmittel gewaschen
werden.
ZUR BEACHTUNG
86) Die Verantwortung beim
Einparken und anderen
gefährlichen Manövern liegt auf
jedem Fall immer und überall beim
Fahrer. Bei diesen Manövern
immer sicherstellen, dass sich
weder Personen (insbesondere
Kinder) noch Tiere im
Manöverbereich aufhalten. Die
Parksensoren bilden eine Hilfe für
den Fahrer, der jedoch die
Aufmerksamkeit während
möglicherweise gefährlichen
Manövern nie verringern darf,
auch wenn diese bei niedriger
Geschwindigkeit ausgeführt
werden.
101

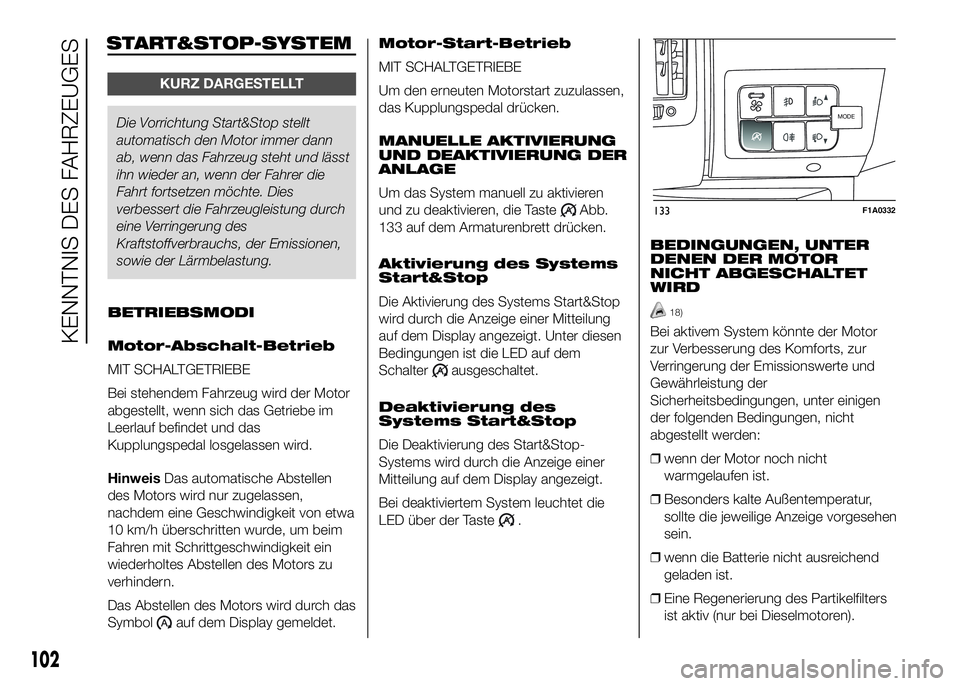

START&STOP-SYSTEM
KURZ DARGESTELLT
Die Vorrichtung Start&Stop stellt
automatisch den Motor immer dann
ab, wenn das Fahrzeug steht und lässt
ihn wieder an, wenn der Fahrer die
Fahrt fortsetzen möchte. Dies
verbessert die Fahrzeugleistung durch
eine Verringerung des
Kraftstoffverbrauchs, der Emissionen,
sowie der Lärmbelastung.
BETRIEBSMODI
Motor-Abschalt-Betrieb
MIT SCHALTGETRIEBE
Bei stehendem Fahrzeug wird der Motor
abgestellt, wenn sich das Getriebe im
Leerlauf befindet und das
Kupplungspedal losgelassen wird.
HinweisDas automatische Abstellen
des Motors wird nur zugelassen,
nachdem eine Geschwindigkeit von etwa
10 km/h überschritten wurde, um beim
Fahren mit Schrittgeschwindigkeit ein
wiederholtes Abstellen des Motors zu
verhindern.
Das Abstellen des Motors wird durch das
Symbol
auf dem Display gemeldet.Motor-Start-Betrieb
MIT SCHALTGETRIEBE
Um den erneuten Motorstart zuzulassen,
das Kupplungspedal drücken.
MANUELLE AKTIVIERUNG
UND DEAKTIVIERUNG DER
ANLAGE
Um das System manuell zu aktivieren
und zu deaktivieren, die Taste
Abb.
133 auf dem Armaturenbrett drücken.
Aktivierung des Systems
Start&Stop
Die Aktivierung des Systems Start&Stop
wird durch die Anzeige einer Mitteilung
auf dem Display angezeigt. Unter diesen
Bedingungen ist die LED auf dem
Schalter
ausgeschaltet.
Deaktivierung des
Systems Start&Stop
Die Deaktivierung des Start&Stop-
Systems wird durch die Anzeige einer
Mitteilung auf dem Display angezeigt.
Bei deaktiviertem System leuchtet die
LED über der Taste
.BEDINGUNGEN, UNTER
DENEN DER MOTOR
NICHT ABGESCHALTET
WIRD
18)
Bei aktivem System könnte der Motor
zur Verbesserung des Komforts, zur
Verringerung der Emissionswerte und
Gewährleistung der
Sicherheitsbedingungen, unter einigen
der folgenden Bedingungen, nicht
abgestellt werden:
❒wenn der Motor noch nicht
warmgelaufen ist.
❒Besonders kalte Außentemperatur,
sollte die jeweilige Anzeige vorgesehen
sein.
❒wenn die Batterie nicht ausreichend
geladen ist.
❒Eine Regenerierung des Partikelfilters
ist aktiv (nur bei Dieselmotoren).
MODEMODE
133F1A0332
102
KENNTNIS DES FAHRZEUGES

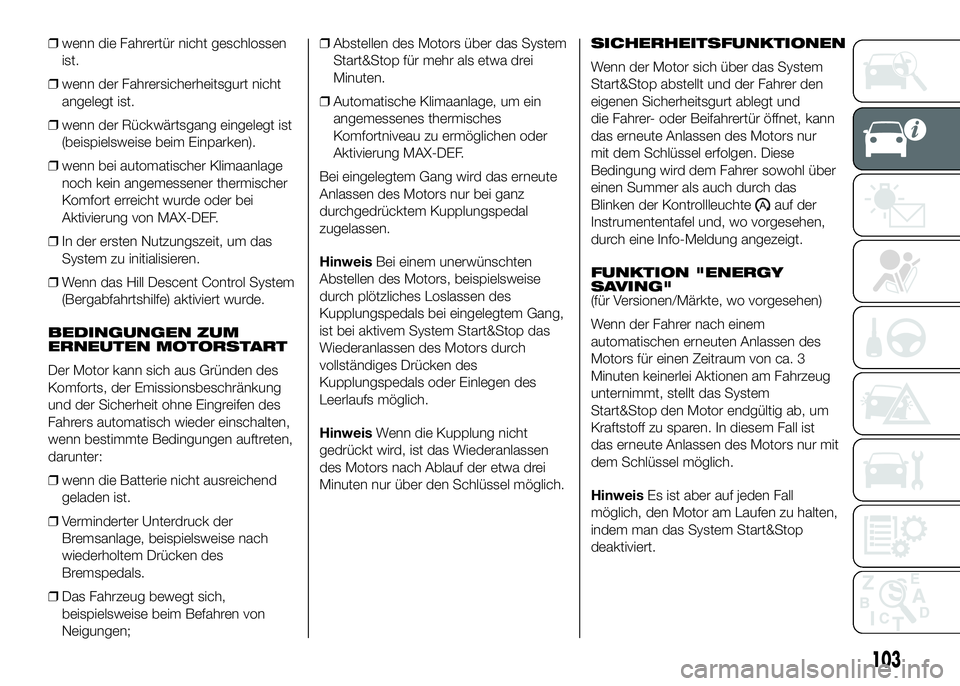

❒wenn die Fahrertür nicht geschlossen
ist.
❒wenn der Fahrersicherheitsgurt nicht
angelegt ist.
❒wenn der Rückwärtsgang eingelegt ist
(beispielsweise beim Einparken).
❒wenn bei automatischer Klimaanlage
noch kein angemessener thermischer
Komfort erreicht wurde oder bei
Aktivierung von MAX-DEF.
❒In der ersten Nutzungszeit, um das
System zu initialisieren.
❒Wenn das Hill Descent Control System
(Bergabfahrtshilfe) aktiviert wurde.
BEDINGUNGEN ZUM
ERNEUTEN MOTORSTART
Der Motor kann sich aus Gründen des
Komforts, der Emissionsbeschränkung
und der Sicherheit ohne Eingreifen des
Fahrers automatisch wieder einschalten,
wenn bestimmte Bedingungen auftreten,
darunter:
❒wenn die Batterie nicht ausreichend
geladen ist.
❒Verminderter Unterdruck der
Bremsanlage, beispielsweise nach
wiederholtem Drücken des
Bremspedals.
❒Das Fahrzeug bewegt sich,
beispielsweise beim Befahren von
Neigungen;❒Abstellen des Motors über das System
Start&Stop für mehr als etwa drei
Minuten.
❒Automatische Klimaanlage, um ein
angemessenes thermisches
Komfortniveau zu ermöglichen oder
Aktivierung MAX-DEF.
Bei eingelegtem Gang wird das erneute
Anlassen des Motors nur bei ganz
durchgedrücktem Kupplungspedal
zugelassen.
HinweisBei einem unerwünschten
Abstellen des Motors, beispielsweise
durch plötzliches Loslassen des
Kupplungspedals bei eingelegtem Gang,
ist bei aktivem System Start&Stop das
Wiederanlassen des Motors durch
vollständiges Drücken des
Kupplungspedals oder Einlegen des
Leerlaufs möglich.
HinweisWenn die Kupplung nicht
gedrückt wird, ist das Wiederanlassen
des Motors nach Ablauf der etwa drei
Minuten nur über den Schlüssel möglich.SICHERHEITSFUNKTIONEN
Wenn der Motor sich über das System
Start&Stop abstellt und der Fahrer den
eigenen Sicherheitsgurt ablegt und
die Fahrer- oder Beifahrertür öffnet, kann
das erneute Anlassen des Motors nur
mit dem Schlüssel erfolgen. Diese
Bedingung wird dem Fahrer sowohl über
einen Summer als auch durch das
Blinken der Kontrollleuchte
auf der
Instrumententafel und, wo vorgesehen,
durch eine Info-Meldung angezeigt.
FUNKTION "ENERGY
SAVING"
(für Versionen/Märkte, wo vorgesehen)
Wenn der Fahrer nach einem
automatischen erneuten Anlassen des
Motors für einen Zeitraum von ca. 3
Minuten keinerlei Aktionen am Fahrzeug
unternimmt, stellt das System
Start&Stop den Motor endgültig ab, um
Kraftstoff zu sparen. In diesem Fall ist
das erneute Anlassen des Motors nur mit
dem Schlüssel möglich.
HinweisEs ist aber auf jeden Fall
möglich, den Motor am Laufen zu halten,
indem man das System Start&Stop
deaktiviert.
103

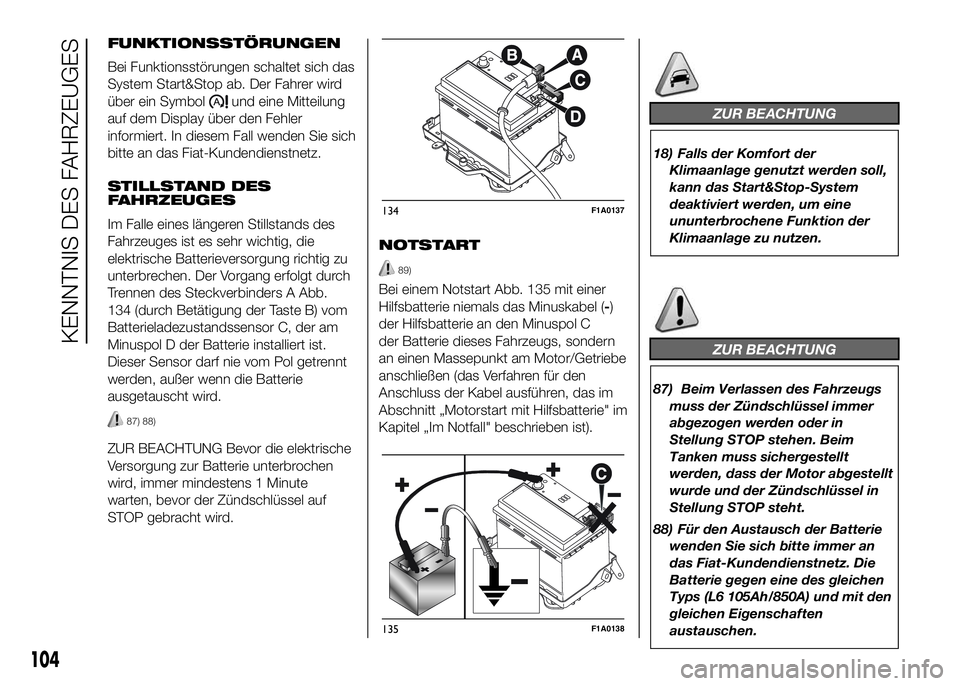

FUNKTIONSSTÖRUNGEN
Bei Funktionsstörungen schaltet sich das
System Start&Stop ab. Der Fahrer wird
über ein Symbol
und eine Mitteilung
auf dem Display über den Fehler
informiert. In diesem Fall wenden Sie sich
bitte an das Fiat-Kundendienstnetz.
STILLSTAND DES
FAHRZEUGES
Im Falle eines längeren Stillstands des
Fahrzeuges ist es sehr wichtig, die
elektrische Batterieversorgung richtig zu
unterbrechen. Der Vorgang erfolgt durch
Trennen des Steckverbinders A Abb.
134 (durch Betätigung der Taste B) vom
Batterieladezustandssensor C, der am
Minuspol D der Batterie installiert ist.
Dieser Sensor darf nie vom Pol getrennt
werden, außer wenn die Batterie
ausgetauscht wird.
87) 88)
ZUR BEACHTUNG Bevor die elektrische
Versorgung zur Batterie unterbrochen
wird, immer mindestens 1 Minute
warten, bevor der Zündschlüssel auf
STOP gebracht wird.NOTSTART
89)
Bei einem Notstart Abb. 135 mit einer
Hilfsbatterie niemals das Minuskabel (-)
der Hilfsbatterie an den Minuspol C
der Batterie dieses Fahrzeugs, sondern
an einen Massepunkt am Motor/Getriebe
anschließen (das Verfahren für den
Anschluss der Kabel ausführen, das im
Abschnitt „Motorstart mit Hilfsbatterie" im
Kapitel „Im Notfall" beschrieben ist).
ZUR BEACHTUNG
18) Falls der Komfort der
Klimaanlage genutzt werden soll,
kann das Start&Stop-System
deaktiviert werden, um eine
ununterbrochene Funktion der
Klimaanlage zu nutzen.
ZUR BEACHTUNG
87) Beim Verlassen des Fahrzeugs
muss der Zündschlüssel immer
abgezogen werden oder in
Stellung STOP stehen. Beim
Tanken muss sichergestellt
werden, dass der Motor abgestellt
wurde und der Zündschlüssel in
Stellung STOP steht.
88) Für den Austausch der Batterie
wenden Sie sich bitte immer an
das Fiat-Kundendienstnetz. Die
Batterie gegen eine des gleichen
Typs (L6 105Ah/850A) und mit den
gleichen Eigenschaften
austauschen.
134F1A0137
135F1A0138
104
KENNTNIS DES FAHRZEUGES

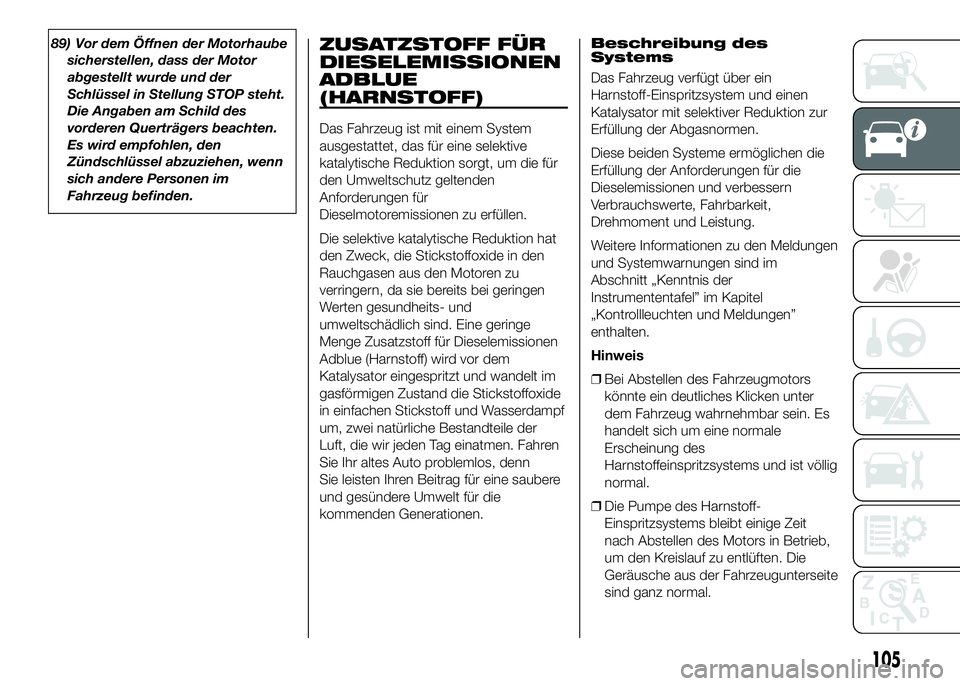

89) Vor dem Öffnen der Motorhaube
sicherstellen, dass der Motor
abgestellt wurde und der
Schlüssel in Stellung STOP steht.
Die Angaben am Schild des
vorderen Querträgers beachten.
Es wird empfohlen, den
Zündschlüssel abzuziehen, wenn
sich andere Personen im
Fahrzeug befinden.ZUSATZSTOFF FÜR
DIESELEMISSIONEN
ADBLUE
(HARNSTOFF)
Das Fahrzeug ist mit einem System
ausgestattet, das für eine selektive
katalytische Reduktion sorgt, um die für
den Umweltschutz geltenden
Anforderungen für
Dieselmotoremissionen zu erfüllen.
Die selektive katalytische Reduktion hat
den Zweck, die Stickstoffoxide in den
Rauchgasen aus den Motoren zu
verringern, da sie bereits bei geringen
Werten gesundheits- und
umweltschädlich sind. Eine geringe
Menge Zusatzstoff für Dieselemissionen
Adblue (Harnstoff) wird vor dem
Katalysator eingespritzt und wandelt im
gasförmigen Zustand die Stickstoffoxide
in einfachen Stickstoff und Wasserdampf
um, zwei natürliche Bestandteile der
Luft, die wir jeden Tag einatmen. Fahren
Sie Ihr altes Auto problemlos, denn
Sie leisten Ihren Beitrag für eine saubere
und gesündere Umwelt für die
kommenden Generationen.Beschreibung des
Systems
Das Fahrzeug verfügt über ein
Harnstoff-Einspritzsystem und einen
Katalysator mit selektiver Reduktion zur
Erfüllung der Abgasnormen.
Diese beiden Systeme ermöglichen die
Erfüllung der Anforderungen für die
Dieselemissionen und verbessern
Verbrauchswerte, Fahrbarkeit,
Drehmoment und Leistung.
Weitere Informationen zu den Meldungen
und Systemwarnungen sind im
Abschnitt „Kenntnis der
Instrumententafel” im Kapitel
„Kontrollleuchten und Meldungen”
enthalten.
Hinweis
❒Bei Abstellen des Fahrzeugmotors
könnte ein deutliches Klicken unter
dem Fahrzeug wahrnehmbar sein. Es
handelt sich um eine normale
Erscheinung des
Harnstoffeinspritzsystems und ist völlig
normal.
❒Die Pumpe des Harnstoff-
Einspritzsystems bleibt einige Zeit
nach Abstellen des Motors in Betrieb,
um den Kreislauf zu entlüften. Die
Geräusche aus der Fahrzeugunterseite
sind ganz normal.
105

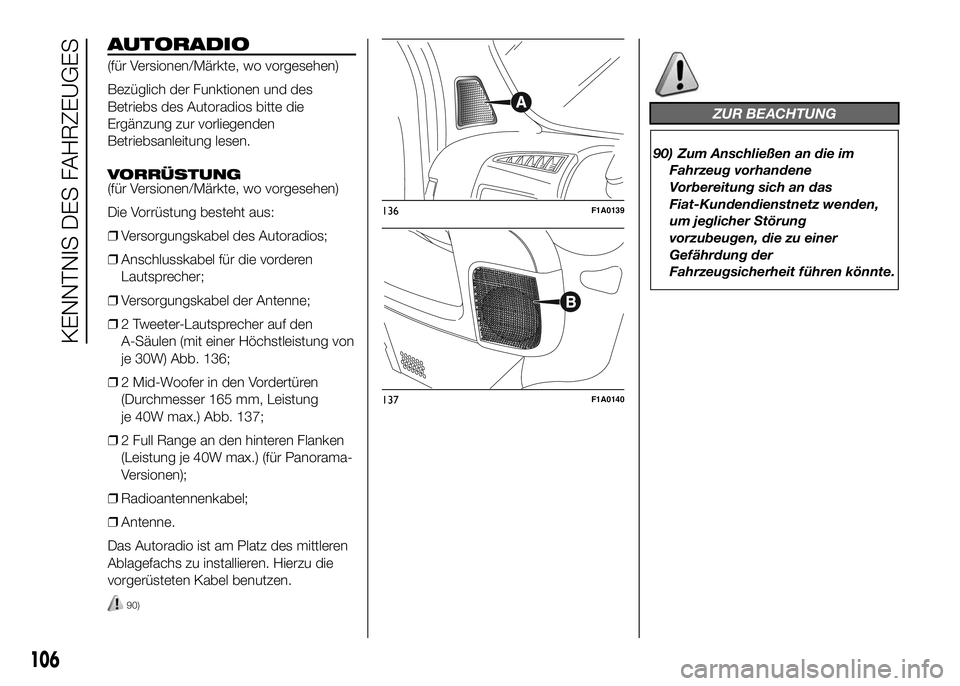

AUTORADIO
(für Versionen/Märkte, wo vorgesehen)
Bezüglich der Funktionen und des
Betriebs des Autoradios bitte die
Ergänzung zur vorliegenden
Betriebsanleitung lesen.
VORRÜSTUNG
(für Versionen/Märkte, wo vorgesehen)
Die Vorrüstung besteht aus:
❒Versorgungskabel des Autoradios;
❒Anschlusskabel für die vorderen
Lautsprecher;
❒Versorgungskabel der Antenne;
❒2 Tweeter-Lautsprecher auf den
A-Säulen (mit einer Höchstleistung von
je 30W) Abb. 136;
❒2 Mid-Woofer in den Vordertüren
(Durchmesser 165 mm, Leistung
je 40W max.) Abb. 137;
❒2 Full Range an den hinteren Flanken
(Leistung je 40W max.) (für Panorama-
Versionen);
❒Radioantennenkabel;
❒Antenne.
Das Autoradio ist am Platz des mittleren
Ablagefachs zu installieren. Hierzu die
vorgerüsteten Kabel benutzen.
90)
ZUR BEACHTUNG
90) Zum Anschließen an die im
Fahrzeug vorhandene
Vorbereitung sich an das
Fiat-Kundendienstnetz wenden,
um jeglicher Störung
vorzubeugen, die zu einer
Gefährdung der
Fahrzeugsicherheit führen könnte.
136F1A0139
137F1A0140
106
KENNTNIS DES FAHRZEUGES
