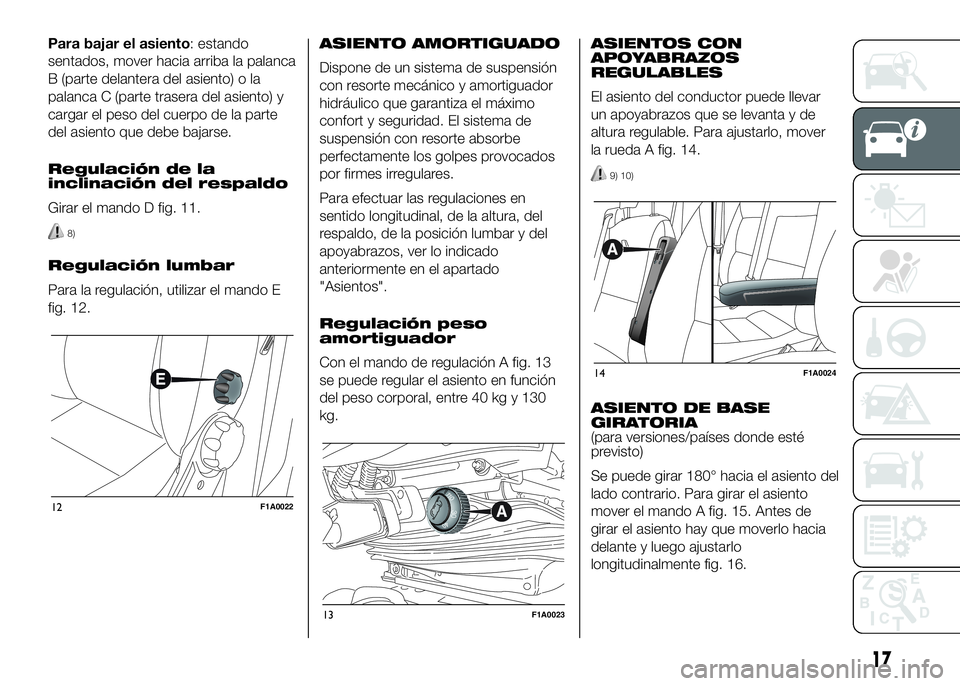

Page 21 of 387
Para bajar el asiento: estando
sentados, mover hacia arriba la palanca
B (parte delantera del asiento) o la
palanca C (parte trasera del asiento) y
cargar el peso del cuerpo de la parte
del asiento que debe bajarse.
Regulación de la
inclinación del respaldo
Girar el mando D fig. 11.
8)
Regulación lumbar
Para la regulación, utilizar el mando E
fig. 12.ASIENTO AMORTIGUADO
Dispone de un sistema de suspensión
con resorte mecánico y amortiguador
hidráulico que garantiza el máximo
confort y seguridad. El sistema de
suspensión con resorte absorbe
perfectamente los golpes provocados
por firmes irregulares.
Para efectuar las regulaciones en
sentido longitudinal, de la altura, del
respaldo, de la posición lumbar y del
apoyabrazos, ver lo indicado
anteriormente en el apartado
"Asientos".
Regulación peso
amortiguador
Con el mando de regulación A fig. 13
se puede regular el asiento en función
del peso corporal, entre 40 kg y 130
kg.ASIENTOS CON
APOYABRAZOS
REGULABLES
El asiento del conductor puede llevar
un apoyabrazos que se levanta y de
altura regulable. Para ajustarlo, mover
la rueda A fig. 14.
9) 10)
ASIENTO DE BASE
GIRATORIA
(para versiones/países donde esté
previsto)
Se puede girar 180° hacia el asiento del
lado contrario. Para girar el asiento
mover el mando A fig. 15. Antes de
girar el asiento hay que moverlo hacia
delante y luego ajustarlo
longitudinalmente fig. 16.
12F1A0022
13F1A0023
14F1A0024
17

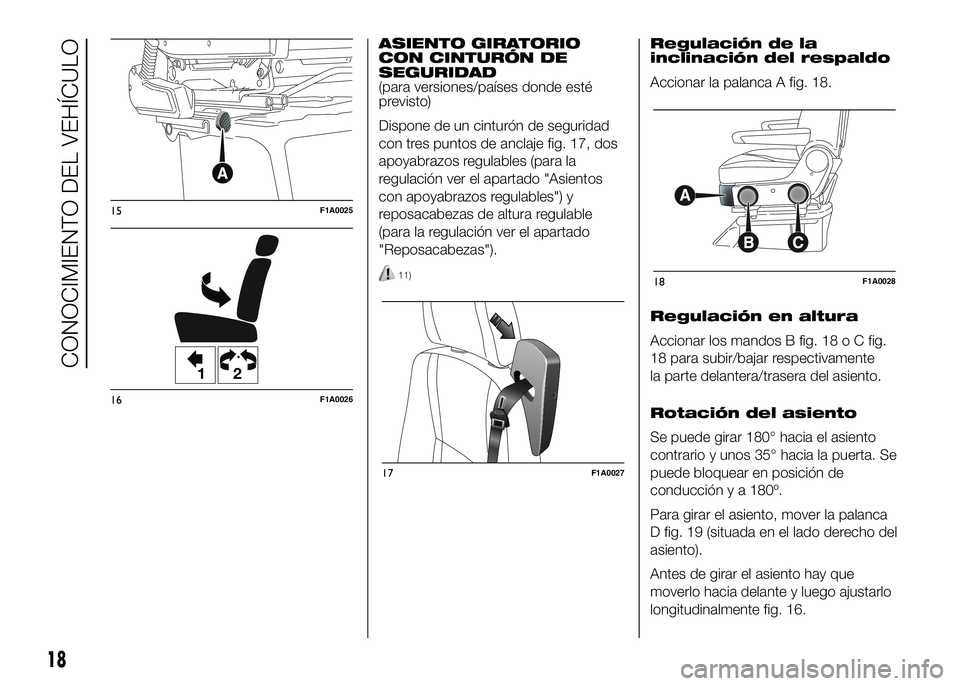

Page 22 of 387
ASIENTO GIRATORIO
CON CINTURÓN DE
SEGURIDAD
(para versiones/países donde esté
previsto)
Dispone de un cinturón de seguridad
con tres puntos de anclaje fig. 17, dos
apoyabrazos regulables (para la
regulación ver el apartado "Asientos
con apoyabrazos regulables") y
reposacabezas de altura regulable
(para la regulación ver el apartado
"Reposacabezas").
11)
Regulación de la
inclinación del respaldo
Accionar la palanca A fig. 18.
Regulación en altura
Accionar los mandos B fig. 18 o C fig.
18 para subir/bajar respectivamente
la parte delantera/trasera del asiento.
Rotación del asiento
Se puede girar 180° hacia el asiento
contrario y unos 35° hacia la puerta. Se
puede bloquear en posición de
conducción y a 180º.
Para girar el asiento, mover la palanca
D fig. 19 (situada en el lado derecho del
asiento).
Antes de girar el asiento hay que
moverlo hacia delante y luego ajustarlo
longitudinalmente fig. 16.
15F1A0025
12
16F1A0026
17F1A0027
18F1A0028
18
CONOCIMIENTO DEL VEHÍCULO

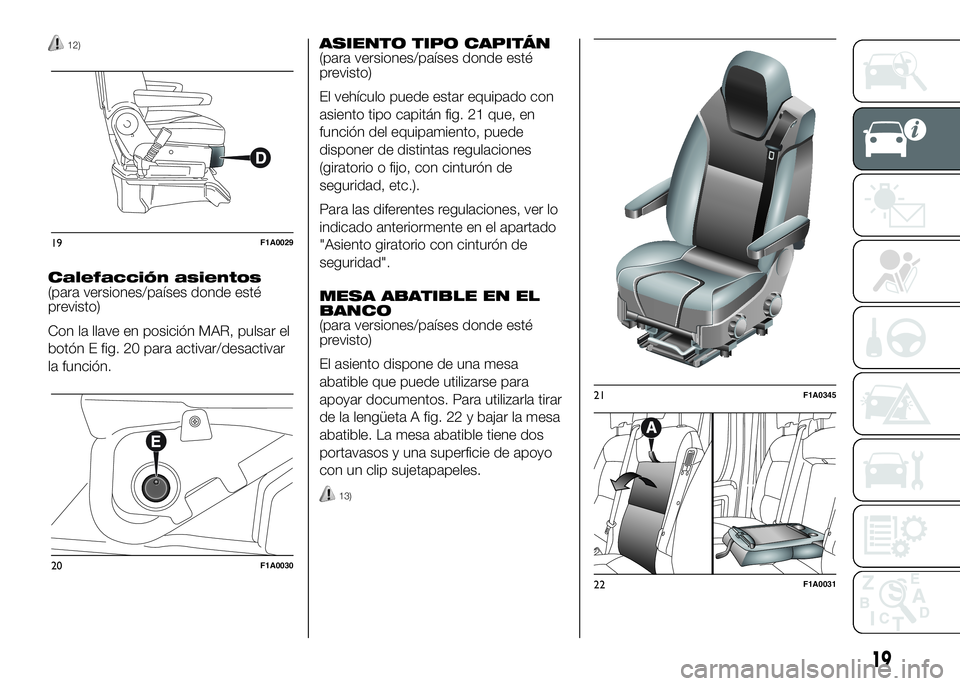

Page 23 of 387
12)
Calefacción asientos
(para versiones/países donde esté
previsto)
Con la llave en posición MAR, pulsar el
botón E fig. 20 para activar/desactivar
la función.ASIENTO TIPO CAPITÁN
(para versiones/países donde esté
previsto)
El vehículo puede estar equipado con
asiento tipo capitán fig. 21 que, en
función del equipamiento, puede
disponer de distintas regulaciones
(giratorio o fijo, con cinturón de
seguridad, etc.).
Para las diferentes regulaciones, ver lo
indicado anteriormente en el apartado
"Asiento giratorio con cinturón de
seguridad".
MESA ABATIBLE EN EL
BANCO
(para versiones/países donde esté
previsto)
El asiento dispone de una mesa
abatible que puede utilizarse para
apoyar documentos. Para utilizarla tirar
de la lengüeta A fig. 22 y bajar la mesa
abatible. La mesa abatible tiene dos
portavasos y una superficie de apoyo
con un clip sujetapapeles.
13)
19F1A0029
20F1A0030
21F1A0345
22F1A0031
19

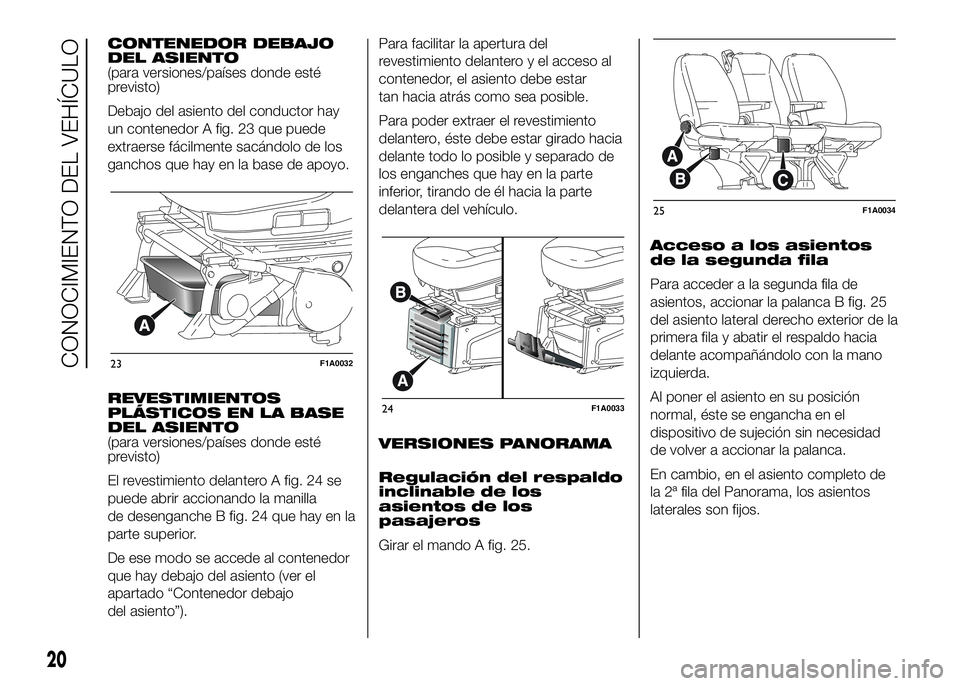

Page 24 of 387
CONTENEDOR DEBAJO
DEL ASIENTO
(para versiones/países donde esté
previsto)
Debajo del asiento del conductor hay
un contenedor A fig. 23 que puede
extraerse fácilmente sacándolo de los
ganchos que hay en la base de apoyo.
REVESTIMIENTOS
PLÁSTICOS EN LA BASE
DEL ASIENTO
(para versiones/países donde esté
previsto)
El revestimiento delantero A fig. 24 se
puede abrir accionando la manilla
de desenganche B fig. 24 que hay en la
parte superior.
De ese modo se accede al contenedor
que hay debajo del asiento (ver el
apartado “Contenedor debajo
del asiento”).Para facilitar la apertura del
revestimiento delantero y el acceso al
contenedor, el asiento debe estar
tan hacia atrás como sea posible.
Para poder extraer el revestimiento
delantero, éste debe estar girado hacia
delante todo lo posible y separado de
los enganches que hay en la parte
inferior, tirando de él hacia la parte
delantera del vehículo.
VERSIONES PANORAMA
Regulación del respaldo
inclinable de los
asientos de los
pasajeros
Girar el mando A fig. 25.Acceso a los asientos
de la segunda fila
Para acceder a la segunda fila de
asientos, accionar la palanca B fig. 25
del asiento lateral derecho exterior de la
primera fila y abatir el respaldo hacia
delante acompañándolo con la mano
izquierda.
Al poner el asiento en su posición
normal, éste se engancha en el
dispositivo de sujeción sin necesidad
de volver a accionar la palanca.
En cambio, en el asiento completo de
la 2ª fila del Panorama, los asientos
laterales son fijos.
23F1A0032
24F1A0033
25F1A0034
20
CONOCIMIENTO DEL VEHÍCULO

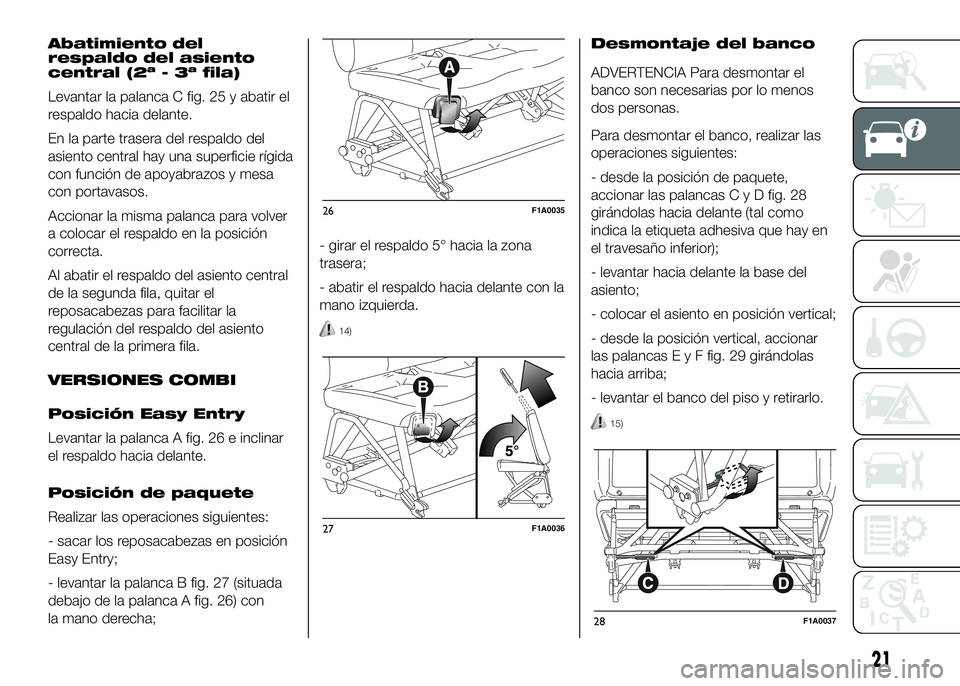

Page 25 of 387
Abatimiento del
respaldo del asiento
central (2ª - 3ª fila)
Levantar la palanca C fig. 25 y abatir el
respaldo hacia delante.
En la parte trasera del respaldo del
asiento central hay una superficie rígida
con función de apoyabrazos y mesa
con portavasos.
Accionar la misma palanca para volver
a colocar el respaldo en la posición
correcta.
Al abatir el respaldo del asiento central
de la segunda fila, quitar el
reposacabezas para facilitar la
regulación del respaldo del asiento
central de la primera fila.
VERSIONES COMBI
Posición Easy Entry
Levantar la palanca A fig. 26 e inclinar
el respaldo hacia delante.
Posición de paquete
Realizar las operaciones siguientes:
- sacar los reposacabezas en posición
Easy Entry;
- levantar la palanca B fig. 27 (situada
debajo de la palanca A fig. 26) con
la mano derecha;- girar el respaldo 5° hacia la zona
trasera;
- abatir el respaldo hacia delante con la
mano izquierda.
14)
Desmontaje del banco
ADVERTENCIA Para desmontar el
banco son necesarias por lo menos
dos personas.
Para desmontar el banco, realizar las
operaciones siguientes:
- desde la posición de paquete,
accionar las palancasCyDfig. 28
girándolas hacia delante (tal como
indica la etiqueta adhesiva que hay en
el travesaño inferior);
- levantar hacia delante la base del
asiento;
- colocar el asiento en posición vertical;
- desde la posición vertical, accionar
las palancasEyFfig. 29 girándolas
hacia arriba;
- levantar el banco del piso y retirarlo.
15)
26F1A0035
27F1A0036
28F1A0037
21

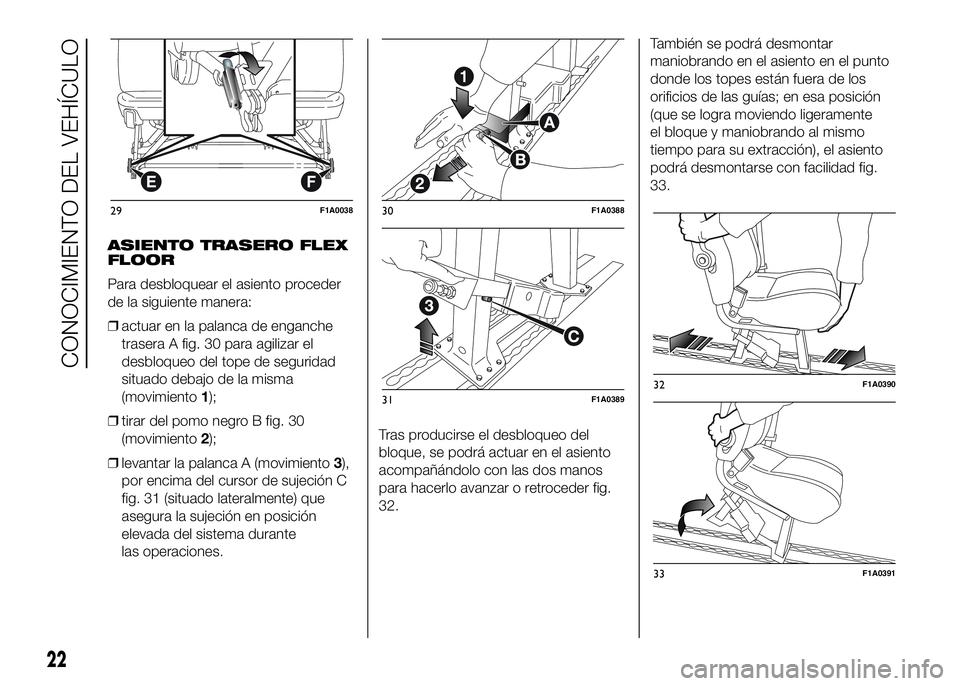

Page 26 of 387
ASIENTO TRASERO FLEX
FLOOR
Para desbloquear el asiento proceder
de la siguiente manera:
❒actuar en la palanca de enganche
trasera A fig. 30 para agilizar el
desbloqueo del tope de seguridad
situado debajo de la misma
(movimiento1);
❒tirar del pomo negro B fig. 30
(movimiento2);
❒levantar la palanca A (movimiento3),
por encima del cursor de sujeción C
fig. 31 (situado lateralmente) que
asegura la sujeción en posición
elevada del sistema durante
las operaciones.Tras producirse el desbloqueo del
bloque, se podrá actuar en el asiento
acompañándolo con las dos manos
para hacerlo avanzar o retroceder fig.
32.También se podrá desmontar
maniobrando en el asiento en el punto
donde los topes están fuera de los
orificios de las guías; en esa posición
(que se logra moviendo ligeramente
el bloque y maniobrando al mismo
tiempo para su extracción), el asiento
podrá desmontarse con facilidad fig.
33.
29F1A003830F1A0388
31F1A038932F1A0390
33F1A0391
22
CONOCIMIENTO DEL VEHÍCULO

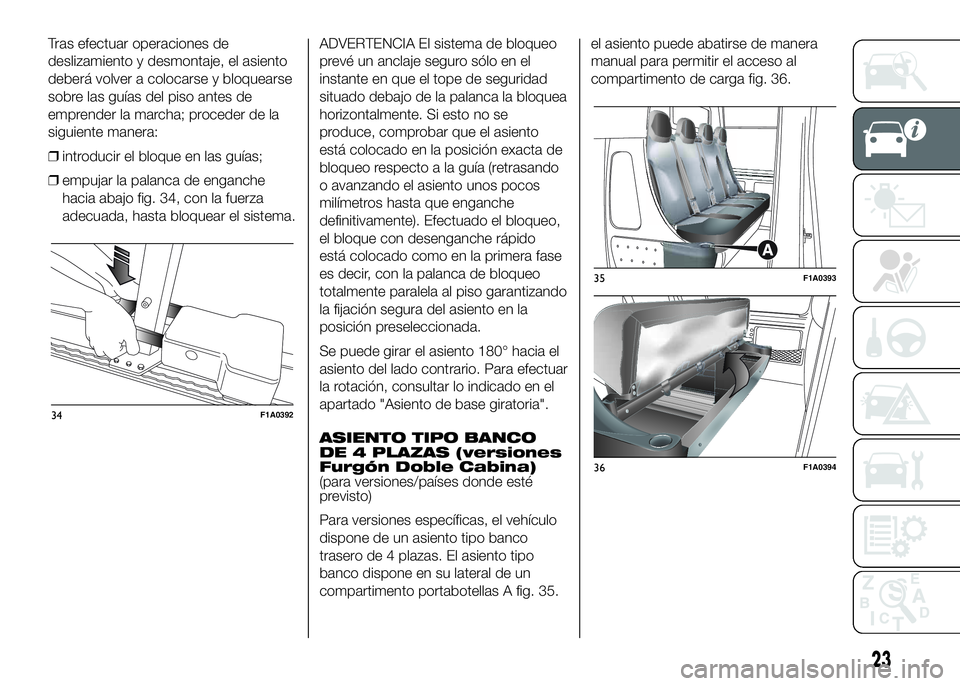

Page 27 of 387
Tras efectuar operaciones de
deslizamiento y desmontaje, el asiento
deberá volver a colocarse y bloquearse
sobre las guías del piso antes de
emprender la marcha; proceder de la
siguiente manera:
❒introducir el bloque en las guías;
❒empujar la palanca de enganche
hacia abajo fig. 34, con la fuerza
adecuada, hasta bloquear el sistema.ADVERTENCIA El sistema de bloqueo
prevé un anclaje seguro sólo en el
instante en que el tope de seguridad
situado debajo de la palanca la bloquea
horizontalmente. Si esto no se
produce, comprobar que el asiento
está colocado en la posición exacta de
bloqueo respecto a la guía (retrasando
o avanzando el asiento unos pocos
milímetros hasta que enganche
definitivamente). Efectuado el bloqueo,
el bloque con desenganche rápido
está colocado como en la primera fase
es decir, con la palanca de bloqueo
totalmente paralela al piso garantizando
la fijación segura del asiento en la
posición preseleccionada.
Se puede girar el asiento 180° hacia el
asiento del lado contrario. Para efectuar
la rotación, consultar lo indicado en el
apartado "Asiento de base giratoria".
ASIENTO TIPO BANCO
DE 4 PLAZAS (versiones
Furgón Doble Cabina)
(para versiones/países donde esté
previsto)
Para versiones específicas, el vehículo
dispone de un asiento tipo banco
trasero de 4 plazas. El asiento tipo
banco dispone en su lateral de un
compartimento portabotellas A fig. 35.el asiento puede abatirse de manera
manual para permitir el acceso al
compartimento de carga fig. 36.
34F1A0392
35F1A0393
36F1A0394
23

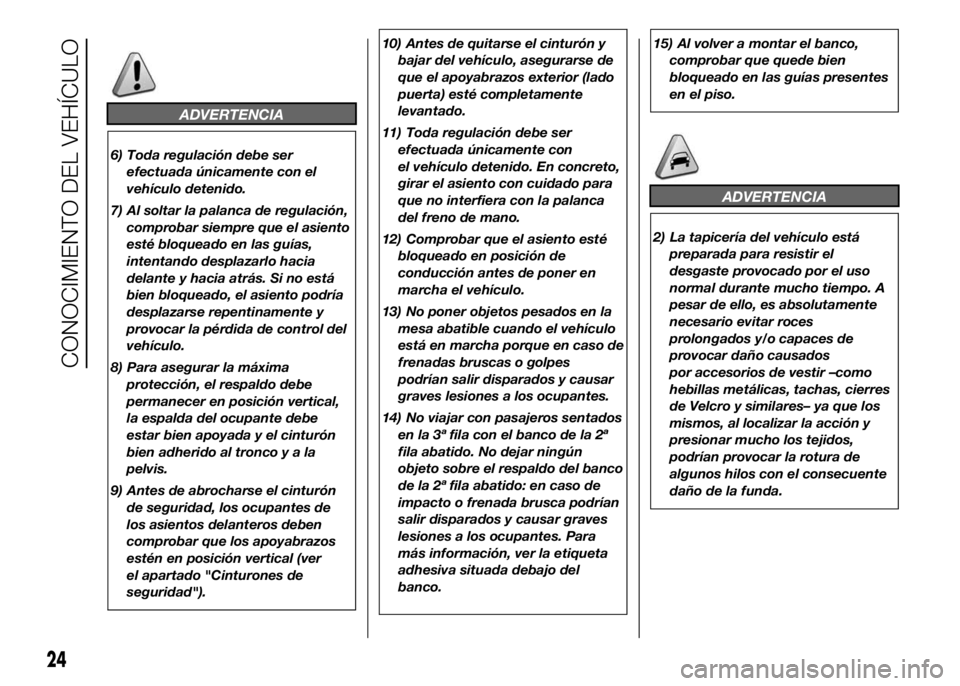

Page 28 of 387
ADVERTENCIA
6) Toda regulación debe ser
efectuada únicamente con el
vehículo detenido.
7) Al soltar la palanca de regulación,
comprobar siempre que el asiento
esté bloqueado en las guías,
intentando desplazarlo hacia
delante y hacia atrás. Si no está
bien bloqueado, el asiento podría
desplazarse repentinamente y
provocar la pérdida de control del
vehículo.
8) Para asegurar la máxima
protección, el respaldo debe
permanecer en posición vertical,
la espalda del ocupante debe
estar bien apoyada y el cinturón
bien adherido al troncoyala
pelvis.
9) Antes de abrocharse el cinturón
de seguridad, los ocupantes de
los asientos delanteros deben
comprobar que los apoyabrazos
estén en posición vertical (ver
el apartado "Cinturones de
seguridad").10) Antes de quitarse el cinturón y
bajar del vehículo, asegurarse de
que el apoyabrazos exterior (lado
puerta) esté completamente
levantado.
11) Toda regulación debe ser
efectuada únicamente con
el vehículo detenido. En concreto,
girar el asiento con cuidado para
que no interfiera con la palanca
del freno de mano.
12) Comprobar que el asiento esté
bloqueado en posición de
conducción antes de poner en
marcha el vehículo.
13) No poner objetos pesados en la
mesa abatible cuando el vehículo
está en marcha porque en caso de
frenadas bruscas o golpes
podrían salir disparados y causar
graves lesiones a los ocupantes.
14) No viajar con pasajeros sentados
en la 3ª fila con el banco de la 2ª
fila abatido. No dejar ningún
objeto sobre el respaldo del banco
de la 2ª fila abatido: en caso de
impacto o frenada brusca podrían
salir disparados y causar graves
lesiones a los ocupantes. Para
más información, ver la etiqueta
adhesiva situada debajo del
banco.15) Al volver a montar el banco,
comprobar que quede bien
bloqueado en las guías presentes
en el piso.
ADVERTENCIA
2) La tapicería del vehículo está
preparada para resistir el
desgaste provocado por el uso
normal durante mucho tiempo. A
pesar de ello, es absolutamente
necesario evitar roces
prolongados y/o capaces de
provocar daño causados
por accesorios de vestir –como
hebillas metálicas, tachas, cierres
de Velcro y similares– ya que los
mismos, al localizar la acción y
presionar mucho los tejidos,
podrían provocar la rotura de
algunos hilos con el consecuente
daño de la funda.
24
CONOCIMIENTO DEL VEHÍCULO
Page 29 of 387
REPOSACABEZAS
DELANTEROS
En algunas versiones, se pueden
regular en altura y se bloquean
automáticamente en la posición
deseada.
16)
Regulación
❒Regulación hacia arriba: levantar el
reposacabezas hasta oír el clic que
indica el bloqueo.
❒Regulación hacia abajo: pulsar el
botón A fig. 37 y bajar el
reposacabezas.Para extraer los reposacabezas
delanteros, pulsar al mismo tiempo los
botonesAyBfig. 37 al lado de las
dos sujeciones y sacarlos tirando de
ellos hacia arriba.
ADVERTENCIA
16) Las regulaciones deben
efectuarse únicamente con el
vehículo detenido y el motor
apagado. Los reposacabezas se
regulan de manera que la cabeza,
no el cuello, se apoye en ellos.
Sólo en este caso ejercerán su
acción protectora. Para
aprovechar de la mejor manera la
acción protectora del
reposacabezas, regular el
respaldo de forma que mantenga
el tronco erecto y la cabeza lo
más cerca posible del
reposacabezas.
VOLANTE
El volante se puede regular en sentido
axial.
Para llevar a cabo la regulación, realizar
las siguientes operaciones:
❒desbloquear la palanca fig. 38
tirando de ella hacia el volante
(posición 2);
❒regular el volante;
❒bloquear la palanca empujándola
hacia delante (posición 1).
17) 18)37F1A0039
38F1A0040
25
Page 30 of 387

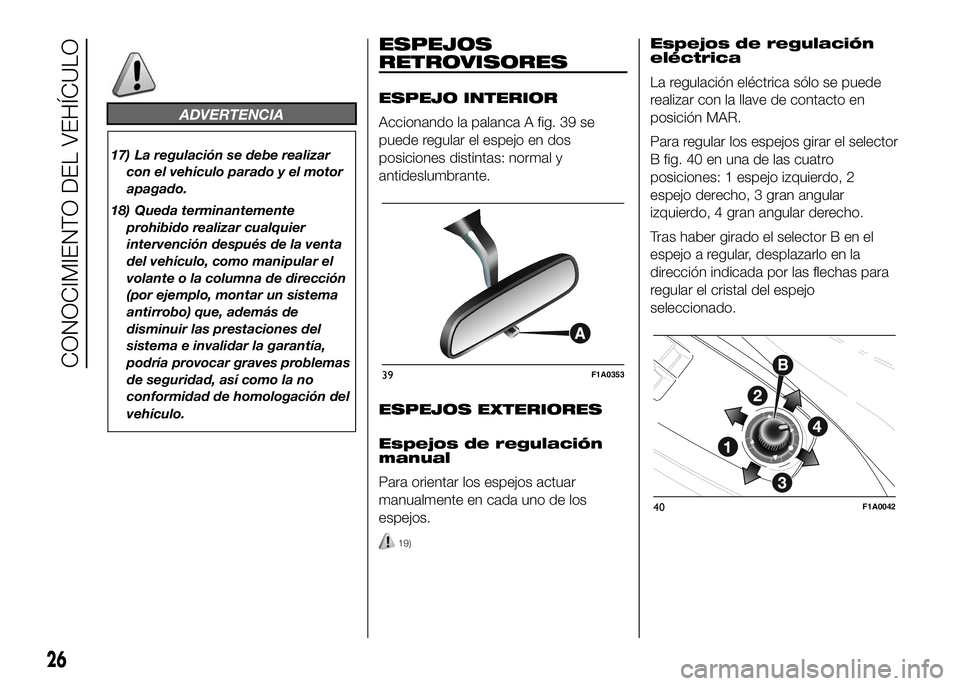

ADVERTENCIA
17) La regulación se debe realizar
con el vehículo parado y el motor
apagado.
18) Queda terminantemente
prohibido realizar cualquier
intervención después de la venta
del vehículo, como manipular el
volante o la columna de dirección
(por ejemplo, montar un sistema
antirrobo) que, además de
disminuir las prestaciones del
sistema e invalidar la garantía,
podría provocar graves problemas
de seguridad, así como la no
conformidad de homologación del
vehículo.
ESPEJOS
RETROVISORES
ESPEJO INTERIOR
Accionando la palanca A fig. 39 se
puede regular el espejo en dos
posiciones distintas: normal y
antideslumbrante.
ESPEJOS EXTERIORES
Espejos de regulación
manual
Para orientar los espejos actuar
manualmente en cada uno de los
espejos.
19)
Espejos de regulación
eléctrica
La regulación eléctrica sólo se puede
realizar con la llave de contacto en
posición MAR.
Para regular los espejos girar el selector
B fig. 40 en una de las cuatro
posiciones: 1 espejo izquierdo, 2
espejo derecho, 3 gran angular
izquierdo, 4 gran angular derecho.
Tras haber girado el selector B en el
espejo a regular, desplazarlo en la
dirección indicada por las flechas para
regular el cristal del espejo
seleccionado.
39F1A0353
40F1A0042
26
CONOCIMIENTO DEL VEHÍCULO
