FIAT DUCATO 2016 Manual de Uso e Manutenção (in Portuguese)

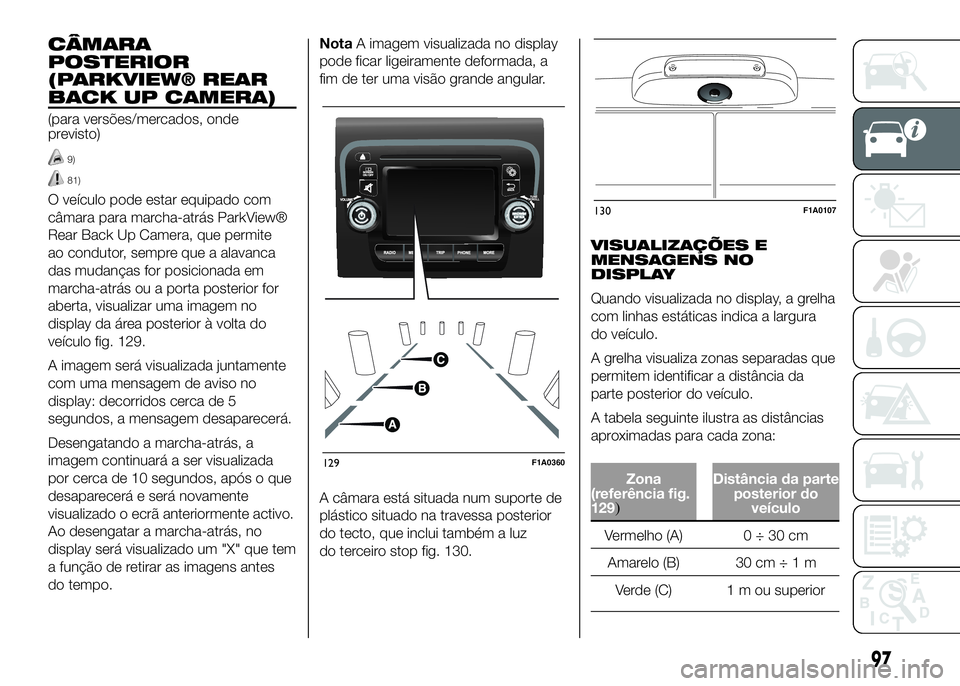

CÂMARA
POSTERIOR
(PARKVIEW® REAR
BACK UP CAMERA)
(para versões/mercados, onde
previsto)
9)
81)
O veículo pode estar equipado com
câmara para marcha-atrás ParkView®
Rear Back Up Camera, que permite
ao condutor, sempre que a alavanca
das mudanças for posicionada em
marcha-atrás ou a porta posterior for
aberta, visualizar uma imagem no
display da área posterior à volta do
veículo fig. 129.
A imagem será visualizada juntamente
com uma mensagem de aviso no
display: decorridos cerca de 5
segundos, a mensagem desaparecerá.
Desengatando a marcha-atrás, a
imagem continuará a ser visualizada
por cerca de 10 segundos, após o que
desaparecerá e será novamente
visualizado o ecrã anteriormente activo.
Ao desengatar a marcha-atrás, no
display será visualizado um "X" que tem
a função de retirar as imagens antes
do tempo.NotaA imagem visualizada no display
pode ficar ligeiramente deformada, a
fim de ter uma visão grande angular.
A câmara está situada num suporte de
plástico situado na travessa posterior
do tecto, que inclui também a luz
do terceiro stop fig. 130.VISUALIZAÇÕES E
MENSAGENS NO
DISPLAY
Quando visualizada no display, a grelha
com linhas estáticas indica a largura
do veículo.
A grelha visualiza zonas separadas que
permitem identificar a distância da
parte posterior do veículo.
A tabela seguinte ilustra as distâncias
aproximadas para cada zona:
Zona
(referência fig.
129
)
Distância da parte
posterior do
veículo
Vermelho (A) 0 ÷ 30 cm
Amarelo (B) 30 cm÷1m
Verde (C) 1 m ou superior
129F1A0360
130F1A0107
97

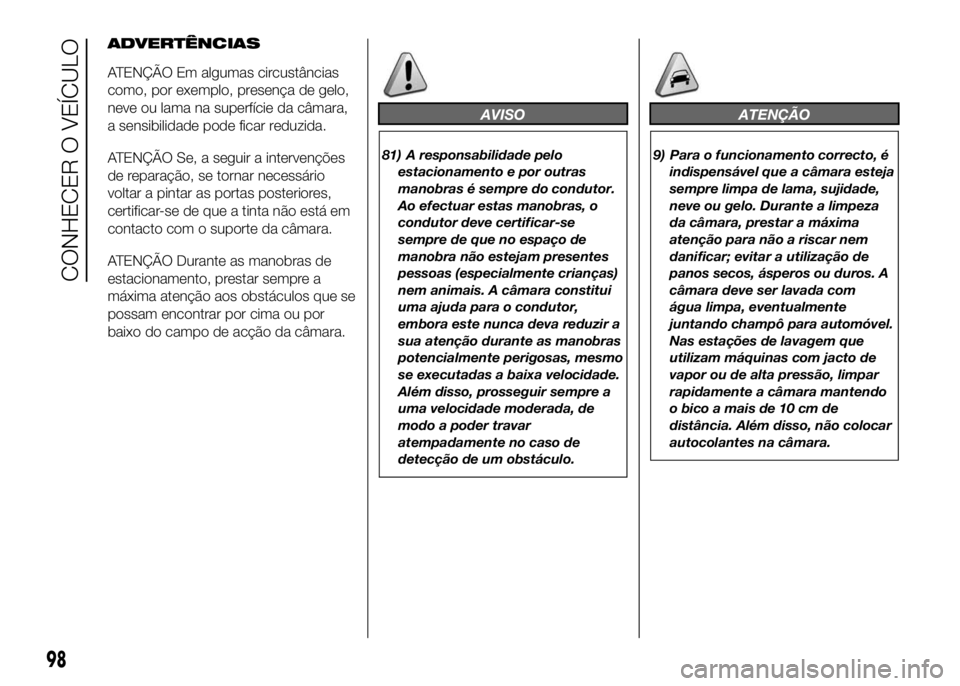

ADVERTÊNCIAS
ATENÇÃO Em algumas circustâncias
como, por exemplo, presença de gelo,
neve ou lama na superfície da câmara,
a sensibilidade pode ficar reduzida.
ATENÇÃO Se, a seguir a intervenções
de reparação, se tornar necessário
voltar a pintar as portas posteriores,
certificar-se de que a tinta não está em
contacto com o suporte da câmara.
ATENÇÃO Durante as manobras de
estacionamento, prestar sempre a
máxima atenção aos obstáculos que se
possam encontrar por cima ou por
baixo do campo de acção da câmara.
AVISO
81) A responsabilidade pelo
estacionamento e por outras
manobras é sempre do condutor.
Ao efectuar estas manobras, o
condutor deve certificar-se
sempre de que no espaço de
manobra não estejam presentes
pessoas (especialmente crianças)
nem animais. A câmara constitui
uma ajuda para o condutor,
embora este nunca deva reduzir a
sua atenção durante as manobras
potencialmente perigosas, mesmo
se executadas a baixa velocidade.
Além disso, prosseguir sempre a
uma velocidade moderada, de
modo a poder travar
atempadamente no caso de
detecção de um obstáculo.
ATENÇÃO
9) Para o funcionamento correcto, é
indispensável que a câmara esteja
sempre limpa de lama, sujidade,
neve ou gelo. Durante a limpeza
da câmara, prestar a máxima
atenção para não a riscar nem
danificar; evitar a utilização de
panos secos, ásperos ou duros. A
câmara deve ser lavada com
água limpa, eventualmente
juntando champô para automóvel.
Nas estações de lavagem que
utilizam máquinas com jacto de
vapor ou de alta pressão, limpar
rapidamente a câmara mantendo
o bico a mais de 10 cm de
distância. Além disso, não colocar
autocolantes na câmara.
98
CONHECER O VEÍCULO

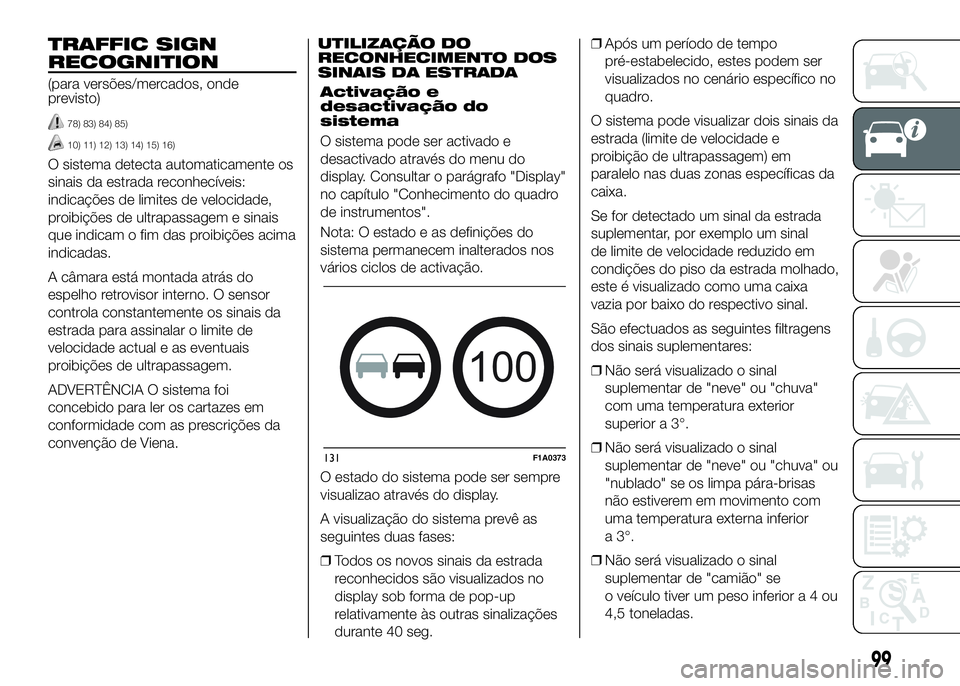

TRAFFIC SIGN
RECOGNITION
(para versões/mercados, onde
previsto)
78) 83) 84) 85)
10) 11) 12) 13) 14) 15) 16)
O sistema detecta automaticamente os
sinais da estrada reconhecíveis:
indicações de limites de velocidade,
proibições de ultrapassagem e sinais
que indicam o fim das proibições acima
indicadas.
A câmara está montada atrás do
espelho retrovisor interno. O sensor
controla constantemente os sinais da
estrada para assinalar o limite de
velocidade actual e as eventuais
proibições de ultrapassagem.
ADVERTÊNCIA O sistema foi
concebido para ler os cartazes em
conformidade com as prescrições da
convenção de Viena.UTILIZAÇÃO DO
RECONHECIMENTO DOS
SINAIS DA ESTRADA
Activação e
desactivação do
sistema
O sistema pode ser activado e
desactivado através do menu do
display. Consultar o parágrafo "Display"
no capítulo "Conhecimento do quadro
de instrumentos".
Nota: O estado e as definições do
sistema permanecem inalterados nos
vários ciclos de activação.
O estado do sistema pode ser sempre
visualizao através do display.
A visualização do sistema prevê as
seguintes duas fases:
❒Todos os novos sinais da estrada
reconhecidos são visualizados no
display sob forma de pop-up
relativamente às outras sinalizações
durante 40 seg.❒Após um período de tempo
pré-estabelecido, estes podem ser
visualizados no cenário específico no
quadro.
O sistema pode visualizar dois sinais da
estrada (limite de velocidade e
proibição de ultrapassagem) em
paralelo nas duas zonas específicas da
caixa.
Se for detectado um sinal da estrada
suplementar, por exemplo um sinal
de limite de velocidade reduzido em
condições do piso da estrada molhado,
este é visualizado como uma caixa
vazia por baixo do respectivo sinal.
São efectuados as seguintes filtragens
dos sinais suplementares:
❒Não será visualizado o sinal
suplementar de "neve" ou "chuva"
com uma temperatura exterior
superior a 3°.
❒Não será visualizado o sinal
suplementar de "neve" ou "chuva" ou
"nublado" se os limpa pára-brisas
não estiverem em movimento com
uma temperatura externa inferior
a 3°.
❒Não será visualizado o sinal
suplementar de "camião" se
o veículo tiver um peso inferiora4ou
4,5 toneladas.
100
131F1A0373
99

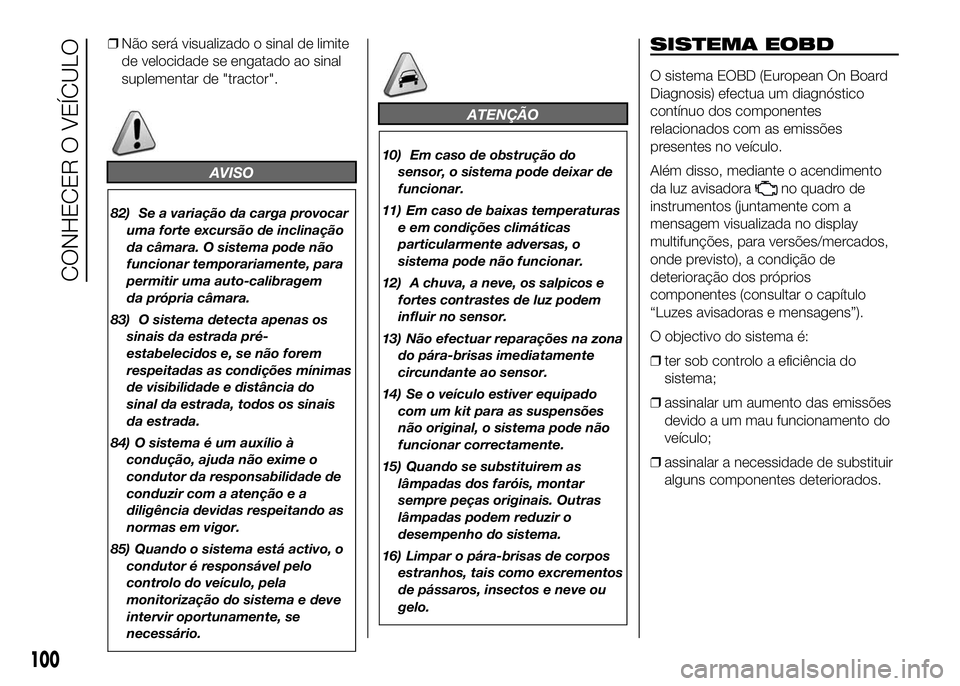

❒Não será visualizado o sinal de limite
de velocidade se engatado ao sinal
suplementar de "tractor".
AVISO
82) Se a variação da carga provocar
uma forte excursão de inclinação
da câmara. O sistema pode não
funcionar temporariamente, para
permitir uma auto-calibragem
da própria câmara.
83) O sistema detecta apenas os
sinais da estrada pré-
estabelecidos e, se não forem
respeitadas as condições mínimas
de visibilidade e distância do
sinal da estrada, todos os sinais
da estrada.
84) O sistema é um auxílio à
condução, ajuda não exime o
condutor da responsabilidade de
conduzir com a atenção e a
diligência devidas respeitando as
normas em vigor.
85) Quando o sistema está activo, o
condutor é responsável pelo
controlo do veículo, pela
monitorização do sistema e deve
intervir oportunamente, se
necessário.
ATENÇÃO
10) Em caso de obstrução do
sensor, o sistema pode deixar de
funcionar.
11) Em caso de baixas temperaturas
e em condições climáticas
particularmente adversas, o
sistema pode não funcionar.
12) A chuva, a neve, os salpicos e
fortes contrastes de luz podem
influir no sensor.
13) Não efectuar reparações na zona
do pára-brisas imediatamente
circundante ao sensor.
14) Se o veículo estiver equipado
com um kit para as suspensões
não original, o sistema pode não
funcionar correctamente.
15) Quando se substituirem as
lâmpadas dos faróis, montar
sempre peças originais. Outras
lâmpadas podem reduzir o
desempenho do sistema.
16) Limpar o pára-brisas de corpos
estranhos, tais como excrementos
de pássaros, insectos e neve ou
gelo.
SISTEMA EOBD
O sistema EOBD (European On Board
Diagnosis) efectua um diagnóstico
contínuo dos componentes
relacionados com as emissões
presentes no veículo.
Além disso, mediante o acendimento
da luz avisadora
no quadro de
instrumentos (juntamente com a
mensagem visualizada no display
multifunções, para versões/mercados,
onde previsto), a condição de
deterioração dos próprios
componentes (consultar o capítulo
“Luzes avisadoras e mensagens”).
O objectivo do sistema é:
❒ter sob controlo a eficiência do
sistema;
❒assinalar um aumento das emissões
devido a um mau funcionamento do
veículo;
❒assinalar a necessidade de substituir
alguns componentes deteriorados.
100
CONHECER O VEÍCULO

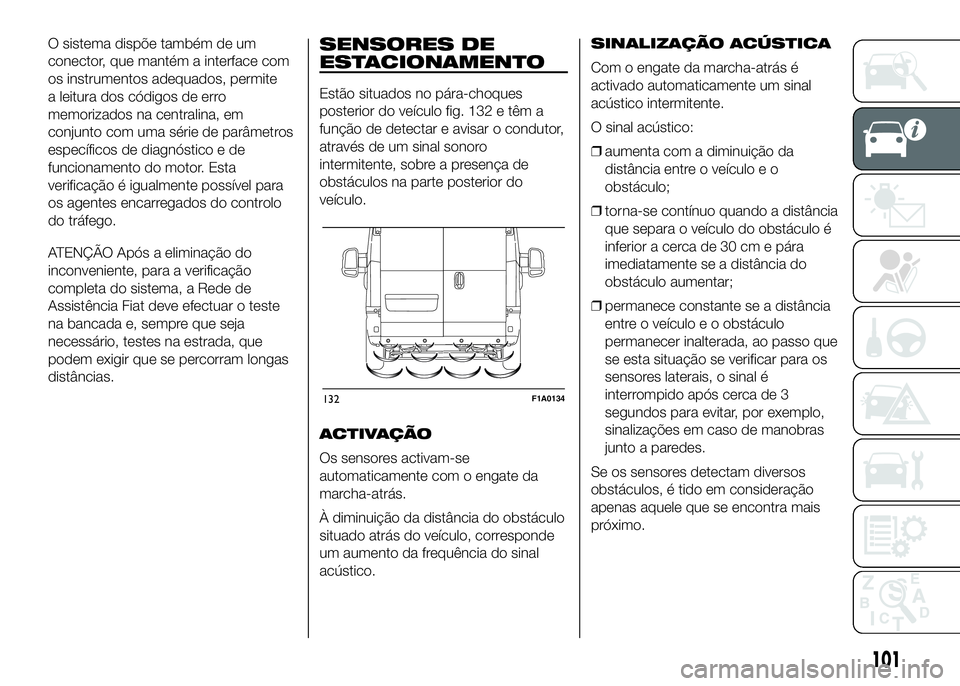

O sistema dispõe também de um
conector, que mantém a interface com
os instrumentos adequados, permite
a leitura dos códigos de erro
memorizados na centralina, em
conjunto com uma série de parâmetros
específicos de diagnóstico e de
funcionamento do motor. Esta
verificação é igualmente possível para
os agentes encarregados do controlo
do tráfego.
ATENÇÃO Após a eliminação do
inconveniente, para a verificação
completa do sistema, a Rede de
Assistência Fiat deve efectuar o teste
na bancada e, sempre que seja
necessário, testes na estrada, que
podem exigir que se percorram longas
distâncias.SENSORES DE
ESTACIONAMENTO
Estão situados no pára-choques
posterior do veículo fig. 132 e têm a
função de detectar e avisar o condutor,
através de um sinal sonoro
intermitente, sobre a presença de
obstáculos na parte posterior do
veículo.
ACTIVAÇÃO
Os sensores activam-se
automaticamente com o engate da
marcha-atrás.
À diminuição da distância do obstáculo
situado atrás do veículo, corresponde
um aumento da frequência do sinal
acústico.SINALIZAÇÃO ACÚSTICA
Com o engate da marcha-atrás é
activado automaticamente um sinal
acústico intermitente.
O sinal acústico:
❒aumenta com a diminuição da
distância entre o veículo e o
obstáculo;
❒torna-se contínuo quando a distância
que separa o veículo do obstáculo é
inferior a cerca de 30 cm e pára
imediatamente se a distância do
obstáculo aumentar;
❒permanece constante se a distância
entre o veículo e o obstáculo
permanecer inalterada, ao passo que
se esta situação se verificar para os
sensores laterais, o sinal é
interrompido após cerca de 3
segundos para evitar, por exemplo,
sinalizações em caso de manobras
junto a paredes.
Se os sensores detectam diversos
obstáculos, é tido em consideração
apenas aquele que se encontra mais
próximo.
132F1A0134
101

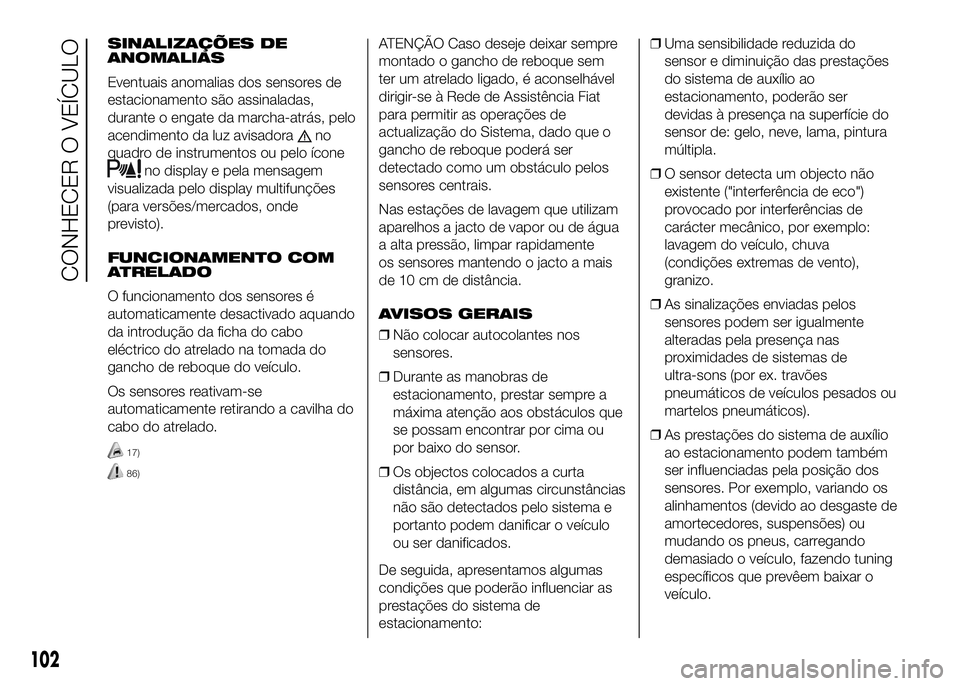

SINALIZAÇÕES DE
ANOMALIAS
Eventuais anomalias dos sensores de
estacionamento são assinaladas,
durante o engate da marcha-atrás, pelo
acendimento da luz avisadora
no
quadro de instrumentos ou pelo ícone
no display e pela mensagem
visualizada pelo display multifunções
(para versões/mercados, onde
previsto).
FUNCIONAMENTO COM
ATRELADO
O funcionamento dos sensores é
automaticamente desactivado aquando
da introdução da ficha do cabo
eléctrico do atrelado na tomada do
gancho de reboque do veículo.
Os sensores reativam-se
automaticamente retirando a cavilha do
cabo do atrelado.
17)
86)
ATENÇÃO Caso deseje deixar sempre
montado o gancho de reboque sem
ter um atrelado ligado, é aconselhável
dirigir-se à Rede de Assistência Fiat
para permitir as operações de
actualização do Sistema, dado que o
gancho de reboque poderá ser
detectado como um obstáculo pelos
sensores centrais.
Nas estações de lavagem que utilizam
aparelhos a jacto de vapor ou de água
a alta pressão, limpar rapidamente
os sensores mantendo o jacto a mais
de 10 cm de distância.
AVISOS GERAIS
❒Não colocar autocolantes nos
sensores.
❒Durante as manobras de
estacionamento, prestar sempre a
máxima atenção aos obstáculos que
se possam encontrar por cima ou
por baixo do sensor.
❒Os objectos colocados a curta
distância, em algumas circunstâncias
não são detectados pelo sistema e
portanto podem danificar o veículo
ou ser danificados.
De seguida, apresentamos algumas
condições que poderão influenciar as
prestações do sistema de
estacionamento:❒Uma sensibilidade reduzida do
sensor e diminuição das prestações
do sistema de auxílio ao
estacionamento, poderão ser
devidas à presença na superfície do
sensor de: gelo, neve, lama, pintura
múltipla.
❒O sensor detecta um objecto não
existente ("interferência de eco")
provocado por interferências de
carácter mecânico, por exemplo:
lavagem do veículo, chuva
(condições extremas de vento),
granizo.
❒As sinalizações enviadas pelos
sensores podem ser igualmente
alteradas pela presença nas
proximidades de sistemas de
ultra-sons (por ex. travões
pneumáticos de veículos pesados ou
martelos pneumáticos).
❒As prestações do sistema de auxílio
ao estacionamento podem também
ser influenciadas pela posição dos
sensores. Por exemplo, variando os
alinhamentos (devido ao desgaste de
amortecedores, suspensões) ou
mudando os pneus, carregando
demasiado o veículo, fazendo tuning
específicos que prevêem baixar o
veículo.
102
CONHECER O VEÍCULO

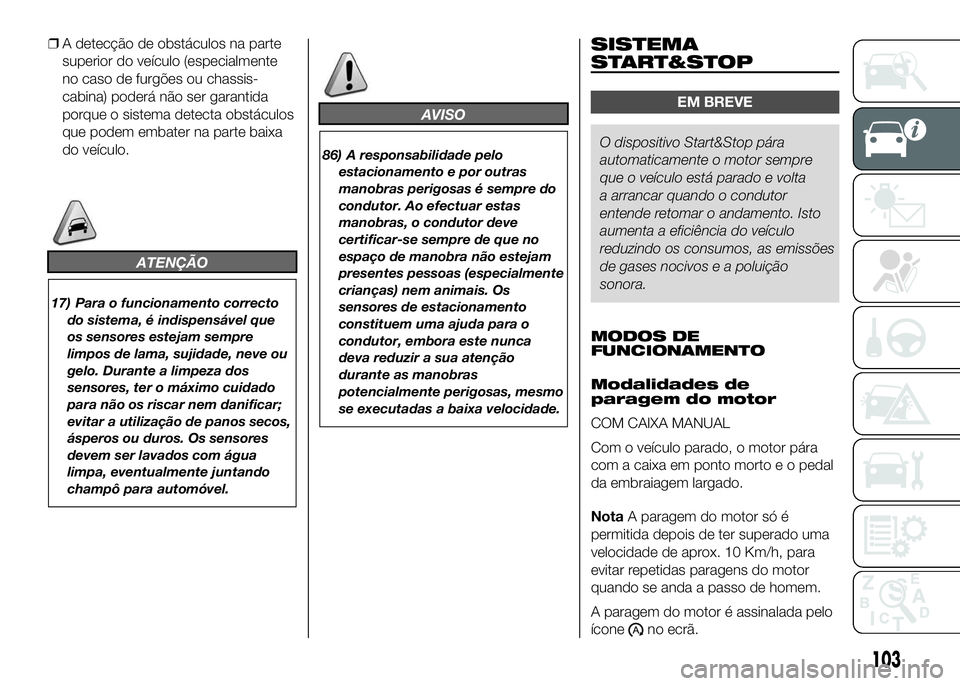

❒A detecção de obstáculos na parte
superior do veículo (especialmente
no caso de furgões ou chassis-
cabina) poderá não ser garantida
porque o sistema detecta obstáculos
que podem embater na parte baixa
do veículo.
ATENÇÃO
17) Para o funcionamento correcto
do sistema, é indispensável que
os sensores estejam sempre
limpos de lama, sujidade, neve ou
gelo. Durante a limpeza dos
sensores, ter o máximo cuidado
para não os riscar nem danificar;
evitar a utilização de panos secos,
ásperos ou duros. Os sensores
devem ser lavados com água
limpa, eventualmente juntando
champô para automóvel.
AVISO
86) A responsabilidade pelo
estacionamento e por outras
manobras perigosas é sempre do
condutor. Ao efectuar estas
manobras, o condutor deve
certificar-se sempre de que no
espaço de manobra não estejam
presentes pessoas (especialmente
crianças) nem animais. Os
sensores de estacionamento
constituem uma ajuda para o
condutor, embora este nunca
deva reduzir a sua atenção
durante as manobras
potencialmente perigosas, mesmo
se executadas a baixa velocidade.
.
SISTEMA
START&STOP
EM BREVE
O dispositivo Start&Stop pára
automaticamente o motor sempre
que o veículo está parado e volta
a arrancar quando o condutor
entende retomar o andamento. Isto
aumenta a eficiência do veículo
reduzindo os consumos, as emissões
de gases nocivos e a poluição
sonora.
MODOS DE
FUNCIONAMENTO
Modalidades de
paragem do motor
COM CAIXA MANUAL
Com o veículo parado, o motor pára
com a caixa em ponto morto e o pedal
da embraiagem largado.
NotaA paragem do motor só é
permitida depois de ter superado uma
velocidade de aprox. 10 Km/h, para
evitar repetidas paragens do motor
quando se anda a passo de homem.
A paragem do motor é assinalada pelo
ícone
no ecrã.
103

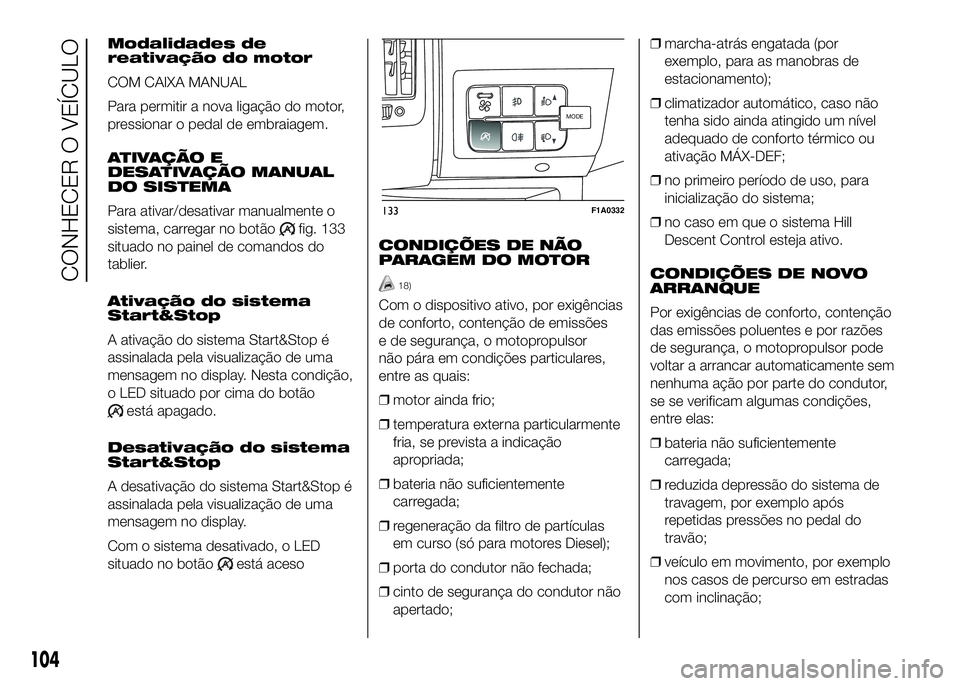

Modalidades de
reativação do motor
COM CAIXA MANUAL
Para permitir a nova ligação do motor,
pressionar o pedal de embraiagem.
ATIVAÇÃO E
DESATIVAÇÃO MANUAL
DO SISTEMA
Para ativar/desativar manualmente o
sistema, carregar no botão
fig. 133
situado no painel de comandos do
tablier.
Ativação do sistema
Start&Stop
A ativação do sistema Start&Stop é
assinalada pela visualização de uma
mensagem no display. Nesta condição,
o LED situado por cima do botão
está apagado.
Desativação do sistema
Start&Stop
A desativação do sistema Start&Stop é
assinalada pela visualização de uma
mensagem no display.
Com o sistema desativado, o LED
situado no botão
está acesoCONDIÇÕES DE NÃO
PARAGEM DO MOTOR
18)
Com o dispositivo ativo, por exigências
de conforto, contenção de emissões
e de segurança, o motopropulsor
não pára em condições particulares,
entre as quais:
❒motor ainda frio;
❒temperatura externa particularmente
fria, se prevista a indicação
apropriada;
❒bateria não suficientemente
carregada;
❒regeneração da filtro de partículas
em curso (só para motores Diesel);
❒porta do condutor não fechada;
❒cinto de segurança do condutor não
apertado;❒marcha-atrás engatada (por
exemplo, para as manobras de
estacionamento);
❒climatizador automático, caso não
tenha sido ainda atingido um nível
adequado de conforto térmico ou
ativação MÁX-DEF;
❒no primeiro período de uso, para
inicialização do sistema;
❒no caso em que o sistema Hill
Descent Control esteja ativo.
CONDIÇÕES DE NOVO
ARRANQUE
Por exigências de conforto, contenção
das emissões poluentes e por razões
de segurança, o motopropulsor pode
voltar a arrancar automaticamente sem
nenhuma ação por parte do condutor,
se se verificam algumas condições,
entre elas:
❒bateria não suficientemente
carregada;
❒reduzida depressão do sistema de
travagem, por exemplo após
repetidas pressões no pedal do
travão;
❒veículo em movimento, por exemplo
nos casos de percurso em estradas
com inclinação;
MODEMODE
133F1A0332
104
CONHECER O VEÍCULO

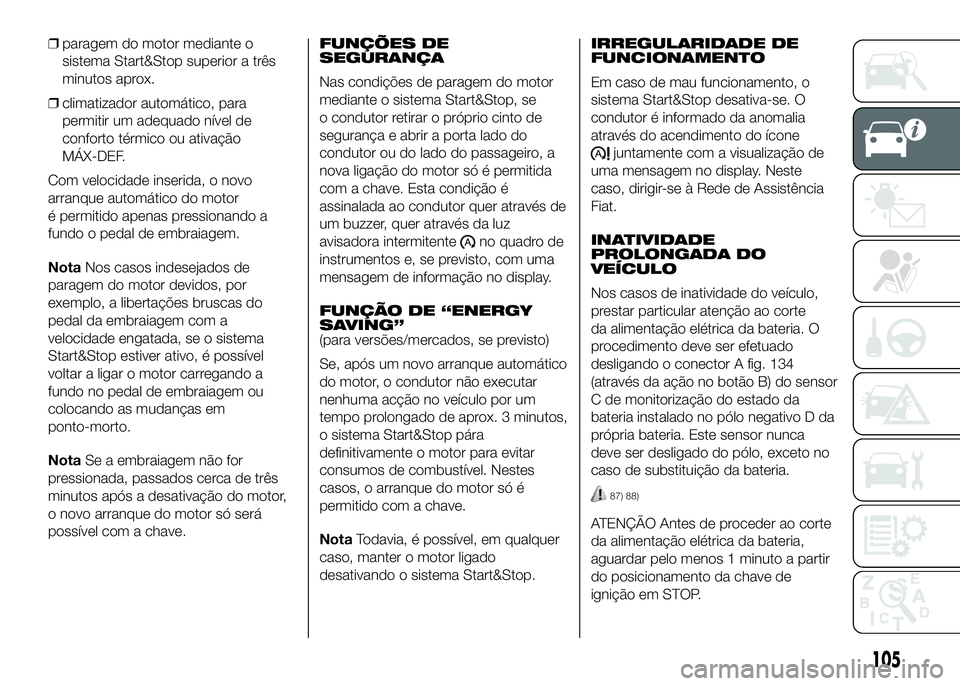

❒paragem do motor mediante o
sistema Start&Stop superior a três
minutos aprox.
❒climatizador automático, para
permitir um adequado nível de
conforto térmico ou ativação
MÁX-DEF.
Com velocidade inserida, o novo
arranque automático do motor
é permitido apenas pressionando a
fundo o pedal de embraiagem.
NotaNos casos indesejados de
paragem do motor devidos, por
exemplo, a libertações bruscas do
pedal da embraiagem com a
velocidade engatada, se o sistema
Start&Stop estiver ativo, é possível
voltar a ligar o motor carregando a
fundo no pedal de embraiagem ou
colocando as mudanças em
ponto-morto.
NotaSe a embraiagem não for
pressionada, passados cerca de três
minutos após a desativação do motor,
o novo arranque do motor só será
possível com a chave.FUNÇÕES DE
SEGURANÇA
Nas condições de paragem do motor
mediante o sistema Start&Stop, se
o condutor retirar o próprio cinto de
segurança e abrir a porta lado do
condutor ou do lado do passageiro, a
nova ligação do motor só é permitida
com a chave. Esta condição é
assinalada ao condutor quer através de
um buzzer, quer através da luz
avisadora intermitente
no quadro de
instrumentos e, se previsto, com uma
mensagem de informação no display.
FUNÇÃO DE “ENERGY
SAVING”
(para versões/mercados, se previsto)
Se, após um novo arranque automático
do motor, o condutor não executar
nenhuma acção no veículo por um
tempo prolongado de aprox. 3 minutos,
o sistema Start&Stop pára
definitivamente o motor para evitar
consumos de combustível. Nestes
casos, o arranque do motor só é
permitido com a chave.
NotaTodavia, é possível, em qualquer
caso, manter o motor ligado
desativando o sistema Start&Stop.IRREGULARIDADE DE
FUNCIONAMENTO
Em caso de mau funcionamento, o
sistema Start&Stop desativa-se. O
condutor é informado da anomalia
através do acendimento do ícone
juntamente com a visualização de
uma mensagem no display. Neste
caso, dirigir-se à Rede de Assistência
Fiat.
INATIVIDADE
PROLONGADA DO
VEÍCULO
Nos casos de inatividade do veículo,
prestar particular atenção ao corte
da alimentação elétrica da bateria. O
procedimento deve ser efetuado
desligando o conector A fig. 134
(através da ação no botão B) do sensor
C de monitorização do estado da
bateria instalado no pólo negativo D da
própria bateria. Este sensor nunca
deve ser desligado do pólo, exceto no
caso de substituição da bateria.
87) 88)
ATENÇÃO Antes de proceder ao corte
da alimentação elétrica da bateria,
aguardar pelo menos 1 minuto a partir
do posicionamento da chave de
ignição em STOP.
105

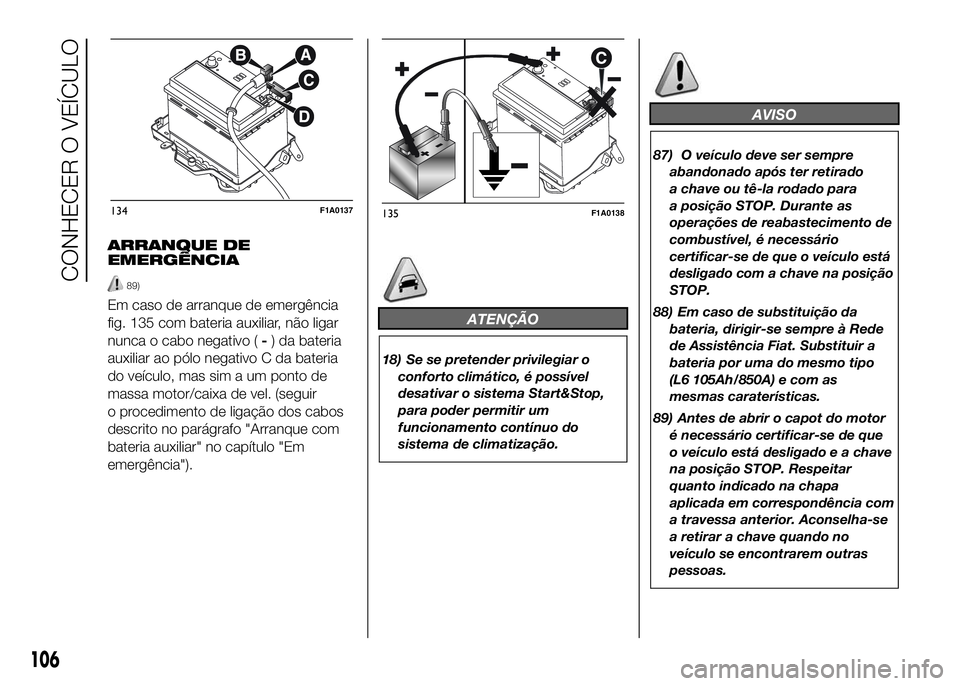

ARRANQUE DE
EMERGÊNCIA
89)
Em caso de arranque de emergência
fig. 135 com bateria auxiliar, não ligar
nunca o cabo negativo (-) da bateria
auxiliar ao pólo negativo C da bateria
do veículo, mas sim a um ponto de
massa motor/caixa de vel. (seguir
o procedimento de ligação dos cabos
descrito no parágrafo "Arranque com
bateria auxiliar" no capítulo "Em
emergência").ATENÇÃO
18) Se se pretender privilegiar o
conforto climático, é possível
desativar o sistema Start&Stop,
para poder permitir um
funcionamento contínuo do
sistema de climatização.
AVISO
87) O veículo deve ser sempre
abandonado após ter retirado
a chave ou tê-la rodado para
a posição STOP. Durante as
operações de reabastecimento de
combustível, é necessário
certificar-se de que o veículo está
desligado com a chave na posição
STOP.
88) Em caso de substituição da
bateria, dirigir-se sempre à Rede
de Assistência Fiat. Substituir a
bateria por uma do mesmo tipo
(L6 105Ah/850A) e com as
mesmas caraterísticas.
89) Antes de abrir o capot do motor
é necessário certificar-se de que
o veículo está desligado e a chave
na posição STOP. Respeitar
quanto indicado na chapa
aplicada em correspondência com
a travessa anterior. Aconselha-se
a retirar a chave quando no
veículo se encontrarem outras
pessoas.
134F1A0137135F1A0138
106
CONHECER O VEÍCULO
