FIAT DUCATO 2016 Manual de Uso e Manutenção (in Portuguese)

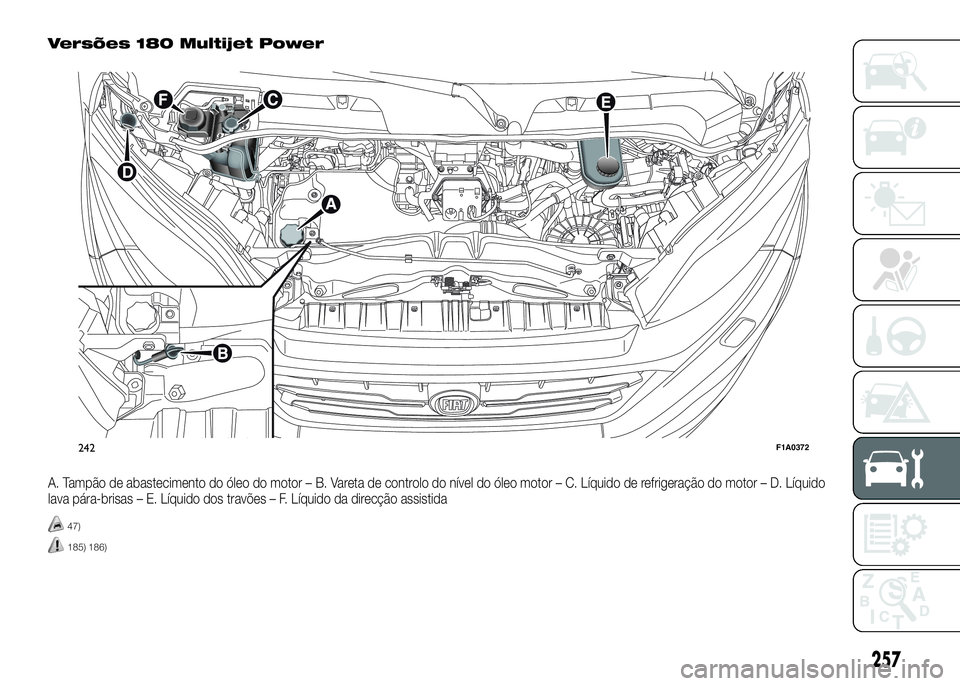

Versões 180 Multijet Power
A. Tampão de abastecimento do óleo do motor – B. Vareta de controlo do nível do óleo motor – C. Líquido de refrigeração do motor – D. Líquido
lava pára-brisas – E. Líquido dos travões – F. Líquido da direcção assistida
47)
185) 186)
242F1A0372
257

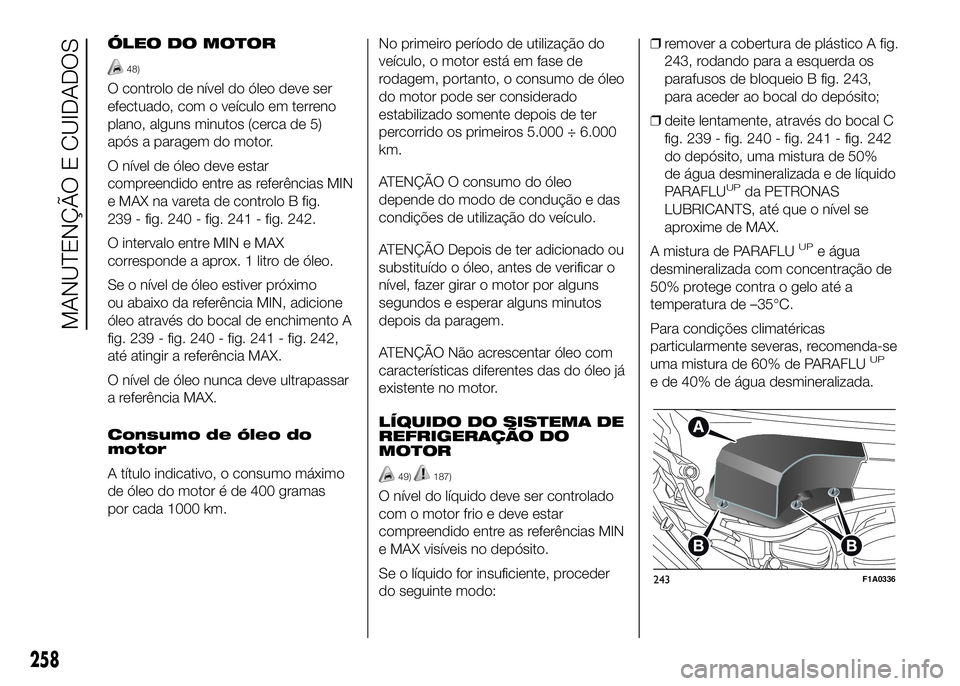

ÓLEO DO MOTOR
48)
O controlo de nível do óleo deve ser
efectuado, com o veículo em terreno
plano, alguns minutos (cerca de 5)
após a paragem do motor.
O nível de óleo deve estar
compreendido entre as referências MIN
e MAX na vareta de controlo B fig.
239 - fig. 240 - fig. 241 - fig. 242.
O intervalo entre MIN e MAX
corresponde a aprox. 1 litro de óleo.
Se o nível de óleo estiver próximo
ou abaixo da referência MIN, adicione
óleo através do bocal de enchimento A
fig. 239 - fig. 240 - fig. 241 - fig. 242,
até atingir a referência MAX.
O nível de óleo nunca deve ultrapassar
a referência MAX.
Consumo de óleo do
motor
A título indicativo, o consumo máximo
de óleo do motor é de 400 gramas
por cada 1000 km.No primeiro período de utilização do
veículo, o motor está em fase de
rodagem, portanto, o consumo de óleo
do motor pode ser considerado
estabilizado somente depois de ter
percorrido os primeiros 5.000 ÷ 6.000
km.
ATENÇÃO O consumo do óleo
depende do modo de condução e das
condições de utilização do veículo.
ATENÇÃO Depois de ter adicionado ou
substituído o óleo, antes de verificar o
nível, fazer girar o motor por alguns
segundos e esperar alguns minutos
depois da paragem.
ATENÇÃO Não acrescentar óleo com
características diferentes das do óleo já
existente no motor.
LÍQUIDO DO SISTEMA DE
REFRIGERAÇÃO DO
MOTOR
49)187)
O nível do líquido deve ser controlado
com o motor frio e deve estar
compreendido entre as referências MIN
e MAX visíveis no depósito.
Se o líquido for insuficiente, proceder
do seguinte modo:❒remover a cobertura de plástico A fig.
243, rodando para a esquerda os
parafusos de bloqueio B fig. 243,
para aceder ao bocal do depósito;
❒deite lentamente, através do bocal C
fig. 239 - fig. 240 - fig. 241 - fig. 242
do depósito, uma mistura de 50%
de água desmineralizada e de líquido
PARAFLU
UPda PETRONAS
LUBRICANTS, até que o nível se
aproxime de MAX.
A mistura de PARAFLU
UPe água
desmineralizada com concentração de
50% protege contra o gelo até a
temperatura de –35°C.
Para condições climatéricas
particularmente severas, recomenda-se
uma mistura de 60% de PARAFLU
UP
e de 40% de água desmineralizada.
243F1A0336
258
MANUTENÇÃO E CUIDADOS

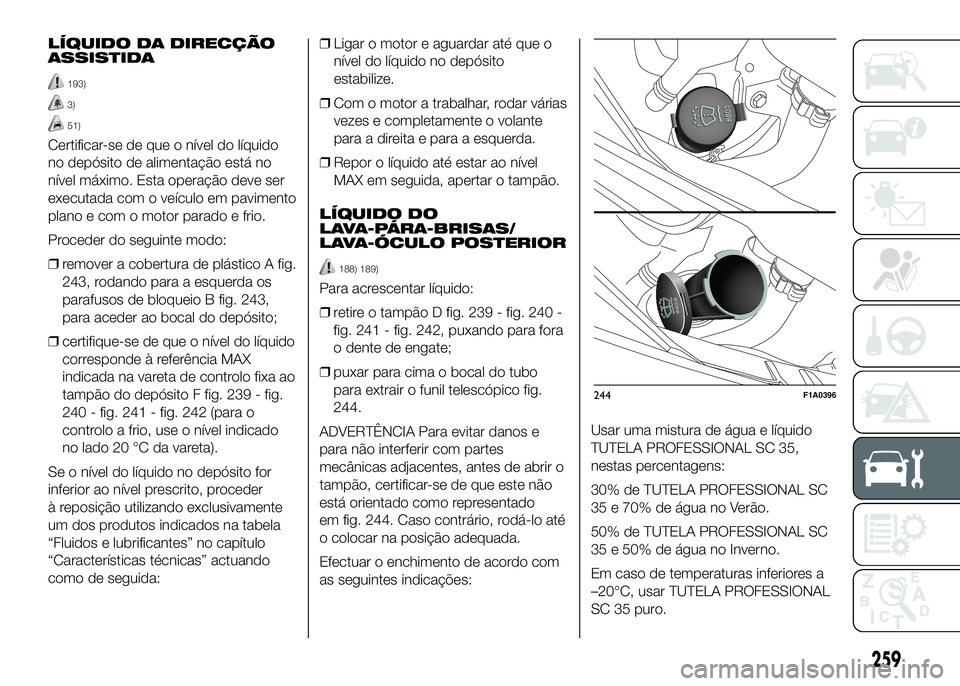

LÍQUIDO DA DIRECÇÃO
ASSISTIDA
193)
3)
51)
Certificar-se de que o nível do líquido
no depósito de alimentação está no
nível máximo. Esta operação deve ser
executada com o veículo em pavimento
plano e com o motor parado e frio.
Proceder do seguinte modo:
❒remover a cobertura de plástico A fig.
243, rodando para a esquerda os
parafusos de bloqueio B fig. 243,
para aceder ao bocal do depósito;
❒certifique-se de que o nível do líquido
corresponde à referência MAX
indicada na vareta de controlo fixa ao
tampão do depósito F fig. 239 - fig.
240 - fig. 241 - fig. 242 (para o
controlo a frio, use o nível indicado
no lado 20 °C da vareta).
Se o nível do líquido no depósito for
inferior ao nível prescrito, proceder
à reposição utilizando exclusivamente
um dos produtos indicados na tabela
“Fluidos e lubrificantes” no capítulo
“Características técnicas” actuando
como de seguida:❒Ligar o motor e aguardar até que o
nível do líquido no depósito
estabilize.
❒Com o motor a trabalhar, rodar várias
vezes e completamente o volante
para a direita e para a esquerda.
❒Repor o líquido até estar ao nível
MAX em seguida, apertar o tampão.
LÍQUIDO DO
LAVA-PÁRA-BRISAS/
LAVA-ÓCULO POSTERIOR
188) 189)
Para acrescentar líquido:
❒retire o tampão D fig. 239 - fig. 240 -
fig. 241 - fig. 242, puxando para fora
o dente de engate;
❒puxar para cima o bocal do tubo
para extrair o funil telescópico fig.
244.
ADVERTÊNCIA Para evitar danos e
para não interferir com partes
mecânicas adjacentes, antes de abrir o
tampão, certificar-se de que este não
está orientado como representado
em fig. 244. Caso contrário, rodá-lo até
o colocar na posição adequada.
Efectuar o enchimento de acordo com
as seguintes indicações:Usar uma mistura de água e líquido
TUTELA PROFESSIONAL SC 35,
nestas percentagens:
30% de TUTELA PROFESSIONAL SC
35 e 70% de água no Verão.
50% de TUTELA PROFESSIONAL SC
35 e 50% de água no Inverno.
Em caso de temperaturas inferiores a
–20°C, usar TUTELA PROFESSIONAL
SC 35 puro.
244F1A0396
259

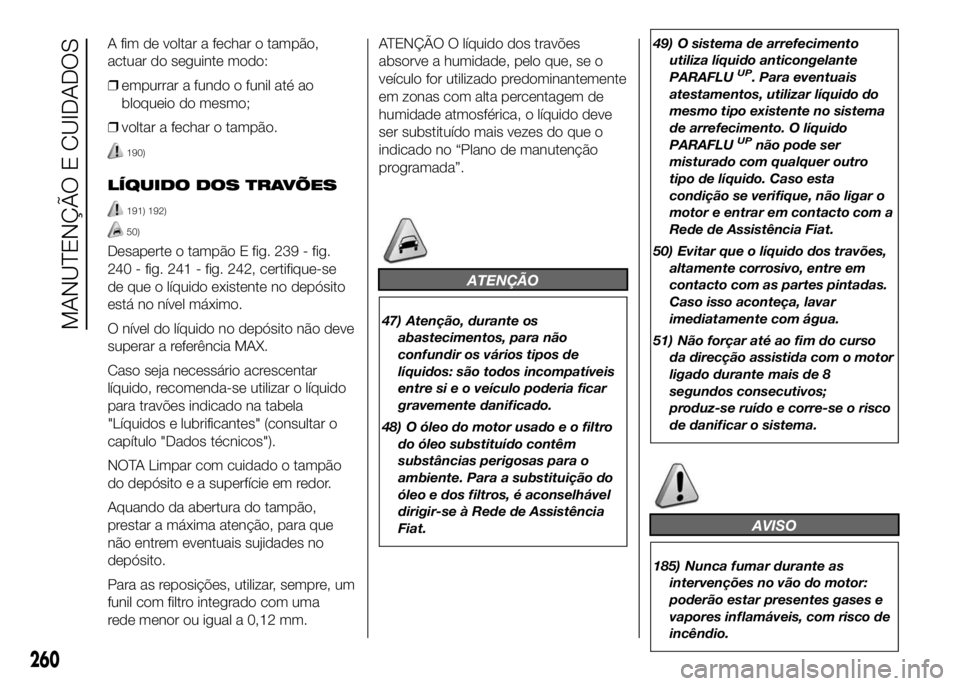

A fim de voltar a fechar o tampão,
actuar do seguinte modo:
❒empurrar a fundo o funil até ao
bloqueio do mesmo;
❒voltar a fechar o tampão.
190)
LÍQUIDO DOS TRAVÕES
191) 192)
50)
Desaperte o tampão E fig. 239 - fig.
240 - fig. 241 - fig. 242, certifique-se
de que o líquido existente no depósito
está no nível máximo.
O nível do líquido no depósito não deve
superar a referência MAX.
Caso seja necessário acrescentar
líquido, recomenda-se utilizar o líquido
para travões indicado na tabela
"Líquidos e lubrificantes" (consultar o
capítulo "Dados técnicos").
NOTA Limpar com cuidado o tampão
do depósito e a superfície em redor.
Aquando da abertura do tampão,
prestar a máxima atenção, para que
não entrem eventuais sujidades no
depósito.
Para as reposições, utilizar, sempre, um
funil com filtro integrado com uma
rede menor ou igual a 0,12 mm.ATENÇÃO O líquido dos travões
absorve a humidade, pelo que, se o
veículo for utilizado predominantemente
em zonas com alta percentagem de
humidade atmosférica, o líquido deve
ser substituído mais vezes do que o
indicado no “Plano de manutenção
programada”.
ATENÇÃO
47) Atenção, durante os
abastecimentos, para não
confundir os vários tipos de
líquidos: são todos incompatíveis
entre si e o veículo poderia ficar
gravemente danificado.
48) O óleo do motor usado e o filtro
do óleo substituído contêm
substâncias perigosas para o
ambiente. Para a substituição do
óleo e dos filtros, é aconselhável
dirigir-se à Rede de Assistência
Fiat.49) O sistema de arrefecimento
utiliza líquido anticongelante
PARAFLU
UP. Para eventuais
atestamentos, utilizar líquido do
mesmo tipo existente no sistema
de arrefecimento. O líquido
PARAFLU
UPnão pode ser
misturado com qualquer outro
tipo de líquido. Caso esta
condição se verifique, não ligar o
motor e entrar em contacto com a
Rede de Assistência Fiat.
50) Evitar que o líquido dos travões,
altamente corrosivo, entre em
contacto com as partes pintadas.
Caso isso aconteça, lavar
imediatamente com água.
51) Não forçar até ao fim do curso
da direcção assistida com o motor
ligado durante mais de 8
segundos consecutivos;
produz-se ruído e corre-se o risco
de danificar o sistema.
AVISO
185) Nunca fumar durante as
intervenções no vão do motor:
poderão estar presentes gases e
vapores inflamáveis, com risco de
incêndio.
260
MANUTENÇÃO E CUIDADOS

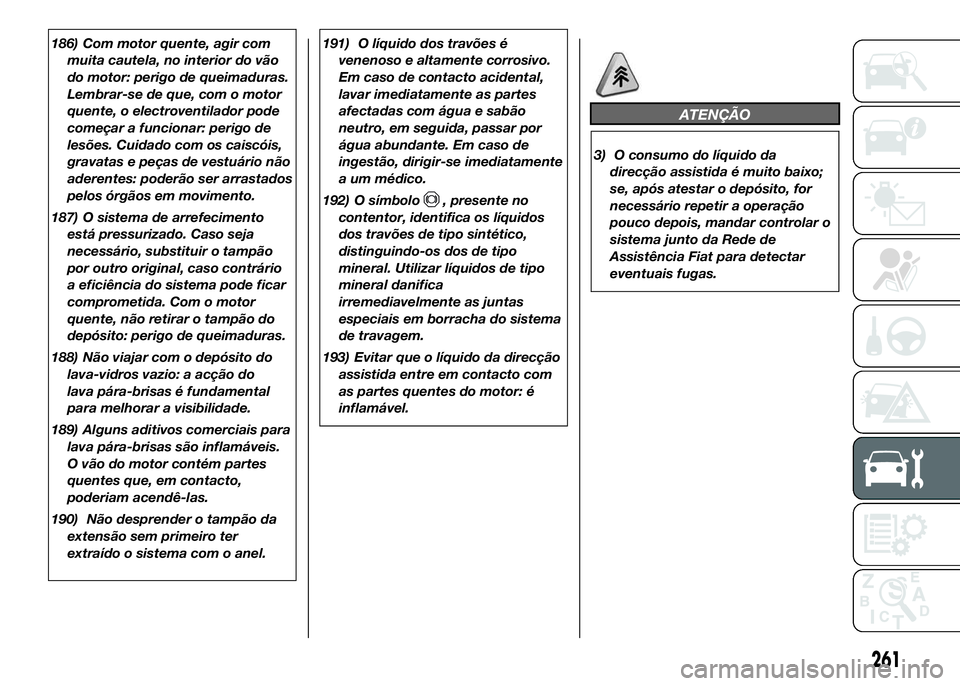

186) Com motor quente, agir com
muita cautela, no interior do vão
do motor: perigo de queimaduras.
Lembrar-se de que, com o motor
quente, o electroventilador pode
começar a funcionar: perigo de
lesões. Cuidado com os caiscóis,
gravatas e peças de vestuário não
aderentes: poderão ser arrastados
pelos órgãos em movimento.
187) O sistema de arrefecimento
está pressurizado. Caso seja
necessário, substituir o tampão
por outro original, caso contrário
a eficiência do sistema pode ficar
comprometida. Com o motor
quente, não retirar o tampão do
depósito: perigo de queimaduras.
188) Não viajar com o depósito do
lava-vidros vazio: a acção do
lava pára-brisas é fundamental
para melhorar a visibilidade.
189) Alguns aditivos comerciais para
lava pára-brisas são inflamáveis.
O vão do motor contém partes
quentes que, em contacto,
poderiam acendê-las.
190) Não desprender o tampão da
extensão sem primeiro ter
extraído o sistema com o anel.191) O líquido dos travões é
venenoso e altamente corrosivo.
Em caso de contacto acidental,
lavar imediatamente as partes
afectadas com água e sabão
neutro, em seguida, passar por
água abundante. Em caso de
ingestão, dirigir-se imediatamente
a um médico.
192) O símbolo
, presente no
contentor, identifica os líquidos
dos travões de tipo sintético,
distinguindo-os dos de tipo
mineral. Utilizar líquidos de tipo
mineral danifica
irremediavelmente as juntas
especiais em borracha do sistema
de travagem.
193) Evitar que o líquido da direcção
assistida entre em contacto com
as partes quentes do motor: é
inflamável.
ATENÇÃO
3) O consumo do líquido da
direcção assistida é muito baixo;
se, após atestar o depósito, for
necessário repetir a operação
pouco depois, mandar controlar o
sistema junto da Rede de
Assistência Fiat para detectar
eventuais fugas.
261

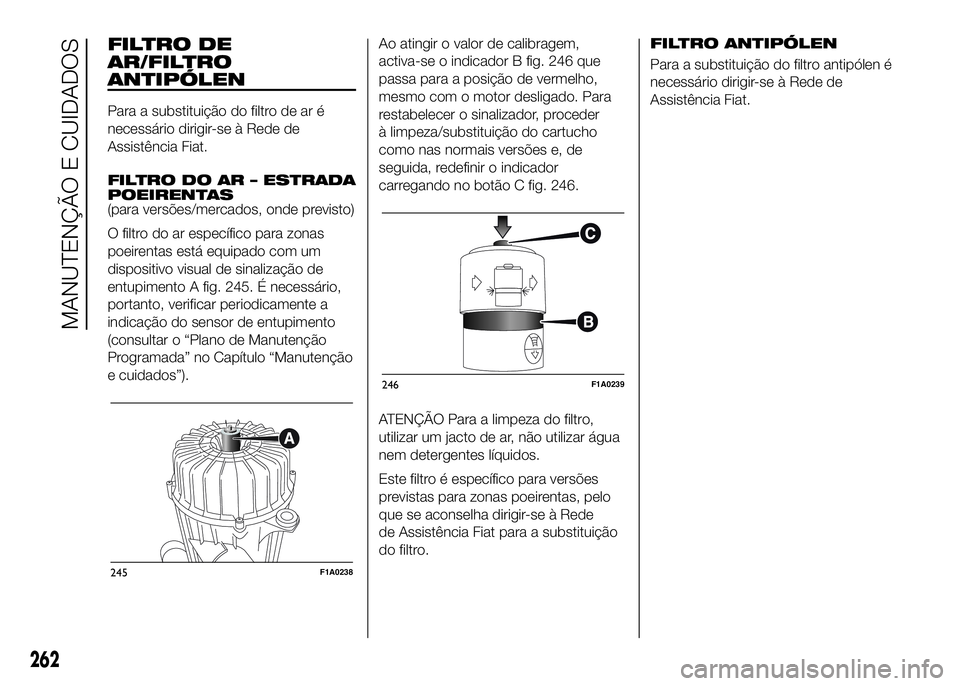

FILTRO DE
AR/FILTRO
ANTIPÓLEN
Para a substituição do filtro de ar é
necessário dirigir-se à Rede de
Assistência Fiat.
FILTRO DO AR – ESTRADA
POEIRENTAS
(para versões/mercados, onde previsto)
O filtro do ar específico para zonas
poeirentas está equipado com um
dispositivo visual de sinalização de
entupimento A fig. 245. É necessário,
portanto, verificar periodicamente a
indicação do sensor de entupimento
(consultar o “Plano de Manutenção
Programada” no Capítulo “Manutenção
e cuidados”).Ao atingir o valor de calibragem,
activa-se o indicador B fig. 246 que
passa para a posição de vermelho,
mesmo com o motor desligado. Para
restabelecer o sinalizador, proceder
à limpeza/substituição do cartucho
como nas normais versões e, de
seguida, redefinir o indicador
carregando no botão C fig. 246.
ATENÇÃO Para a limpeza do filtro,
utilizar um jacto de ar, não utilizar água
nem detergentes líquidos.
Este filtro é específico para versões
previstas para zonas poeirentas, pelo
que se aconselha dirigir-se à Rede
de Assistência Fiat para a substituição
do filtro.FILTRO ANTIPÓLEN
Para a substituição do filtro antipólen é
necessário dirigir-se à Rede de
Assistência Fiat.
245F1A0238
246F1A0239
262
MANUTENÇÃO E CUIDADOS

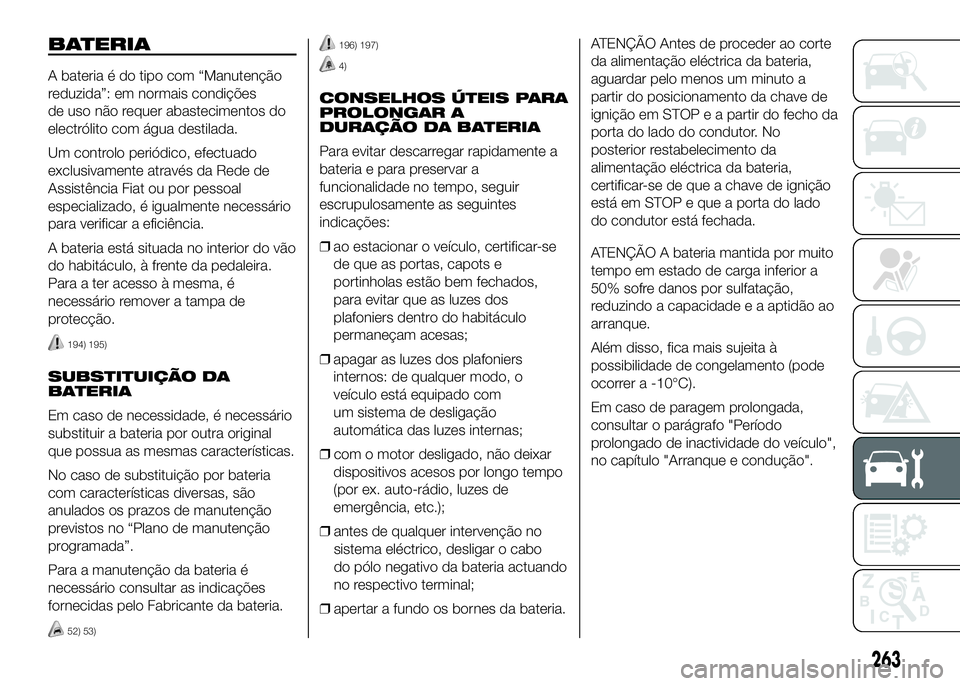

BATERIA
A bateria é do tipo com “Manutenção
reduzida”: em normais condições
de uso não requer abastecimentos do
electrólito com água destilada.
Um controlo periódico, efectuado
exclusivamente através da Rede de
Assistência Fiat ou por pessoal
especializado, é igualmente necessário
para verificar a eficiência.
A bateria está situada no interior do vão
do habitáculo, à frente da pedaleira.
Para a ter acesso à mesma, é
necessário remover a tampa de
protecção.
194) 195)
SUBSTITUIÇÃO DA
BATERIA
Em caso de necessidade, é necessário
substituir a bateria por outra original
que possua as mesmas características.
No caso de substituição por bateria
com características diversas, são
anulados os prazos de manutenção
previstos no “Plano de manutenção
programada”.
Para a manutenção da bateria é
necessário consultar as indicações
fornecidas pelo Fabricante da bateria.
52) 53)
196) 197)
4)
CONSELHOS ÚTEIS PARA
PROLONGAR A
DURAÇÃO DA BATERIA
Para evitar descarregar rapidamente a
bateria e para preservar a
funcionalidade no tempo, seguir
escrupulosamente as seguintes
indicações:
❒ao estacionar o veículo, certificar-se
de que as portas, capots e
portinholas estão bem fechados,
para evitar que as luzes dos
plafoniers dentro do habitáculo
permaneçam acesas;
❒apagar as luzes dos plafoniers
internos: de qualquer modo, o
veículo está equipado com
um sistema de desligação
automática das luzes internas;
❒com o motor desligado, não deixar
dispositivos acesos por longo tempo
(por ex. auto-rádio, luzes de
emergência, etc.);
❒antes de qualquer intervenção no
sistema eléctrico, desligar o cabo
do pólo negativo da bateria actuando
no respectivo terminal;
❒apertar a fundo os bornes da bateria.ATENÇÃO Antes de proceder ao corte
da alimentação eléctrica da bateria,
aguardar pelo menos um minuto a
partir do posicionamento da chave de
ignição em STOP e a partir do fecho da
porta do lado do condutor. No
posterior restabelecimento da
alimentação eléctrica da bateria,
certificar-se de que a chave de ignição
está em STOP e que a porta do lado
do condutor está fechada.
ATENÇÃO A bateria mantida por muito
tempo em estado de carga inferior a
50% sofre danos por sulfatação,
reduzindo a capacidade e a aptidão ao
arranque.
Além disso, fica mais sujeita à
possibilidade de congelamento (pode
ocorrer a -10°C).
Em caso de paragem prolongada,
consultar o parágrafo "Período
prolongado de inactividade do veículo",
no capítulo "Arranque e condução".
263

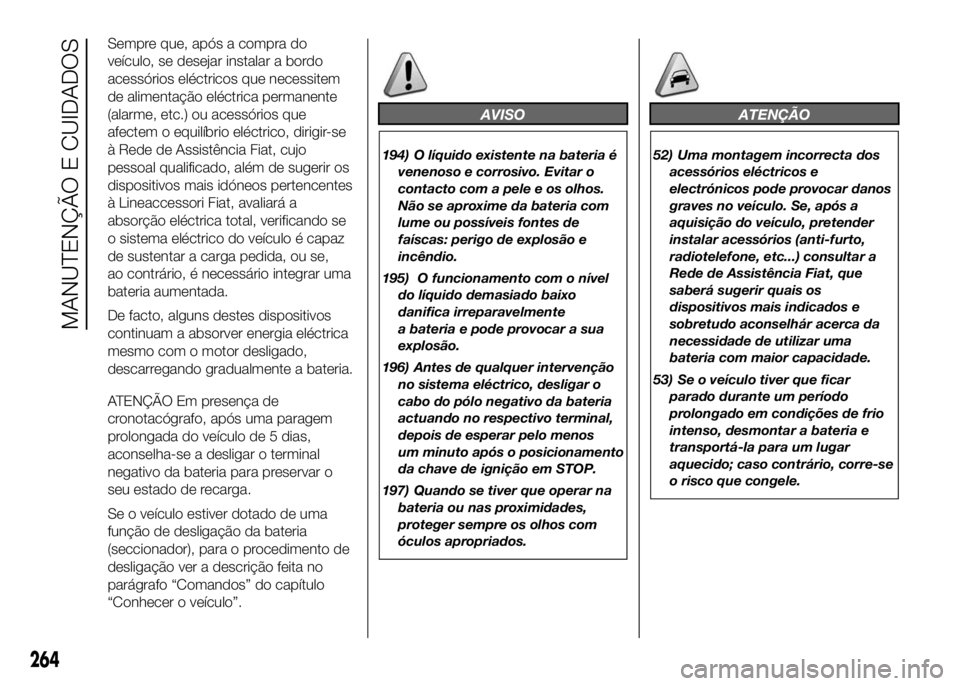

Sempre que, após a compra do
veículo, se desejar instalar a bordo
acessórios eléctricos que necessitem
de alimentação eléctrica permanente
(alarme, etc.) ou acessórios que
afectem o equilíbrio eléctrico, dirigir-se
à Rede de Assistência Fiat, cujo
pessoal qualificado, além de sugerir os
dispositivos mais idóneos pertencentes
à Lineaccessori Fiat, avaliará a
absorção eléctrica total, verificando se
o sistema eléctrico do veículo é capaz
de sustentar a carga pedida, ou se,
ao contrário, é necessário integrar uma
bateria aumentada.
De facto, alguns destes dispositivos
continuam a absorver energia eléctrica
mesmo com o motor desligado,
descarregando gradualmente a bateria.
ATENÇÃO Em presença de
cronotacógrafo, após uma paragem
prolongada do veículo de 5 dias,
aconselha-se a desligar o terminal
negativo da bateria para preservar o
seu estado de recarga.
Se o veículo estiver dotado de uma
função de desligação da bateria
(seccionador), para o procedimento de
desligação ver a descrição feita no
parágrafo “Comandos” do capítulo
“Conhecer o veículo”.
AVISO
194) O líquido existente na bateria é
venenoso e corrosivo. Evitar o
contacto com a pele e os olhos.
Não se aproxime da bateria com
lume ou possíveis fontes de
faíscas: perigo de explosão e
incêndio.
195) O funcionamento com o nível
do líquido demasiado baixo
danifica irreparavelmente
a bateria e pode provocar a sua
explosão.
196) Antes de qualquer intervenção
no sistema eléctrico, desligar o
cabo do pólo negativo da bateria
actuando no respectivo terminal,
depois de esperar pelo menos
um minuto após o posicionamento
da chave de ignição em STOP.
197) Quando se tiver que operar na
bateria ou nas proximidades,
proteger sempre os olhos com
óculos apropriados.
ATENÇÃO
52) Uma montagem incorrecta dos
acessórios eléctricos e
electrónicos pode provocar danos
graves no veículo. Se, após a
aquisição do veículo, pretender
instalar acessórios (anti-furto,
radiotelefone, etc...) consultar a
Rede de Assistência Fiat, que
saberá sugerir quais os
dispositivos mais indicados e
sobretudo aconselhár acerca da
necessidade de utilizar uma
bateria com maior capacidade.
53) Se o veículo tiver que ficar
parado durante um período
prolongado em condições de frio
intenso, desmontar a bateria e
transportá-la para um lugar
aquecido; caso contrário, corre-se
o risco que congele.
264
MANUTENÇÃO E CUIDADOS

ATENÇÃO
4) As baterias contêm substâncias
muito perigosas para o ambiente.
Para a substituição da bateria,
recomendamos que se dirija junto
da Rede de Assistência Fiat, que
está equipada para eliminar
materiais respeitando a natureza
e as normas de lei.

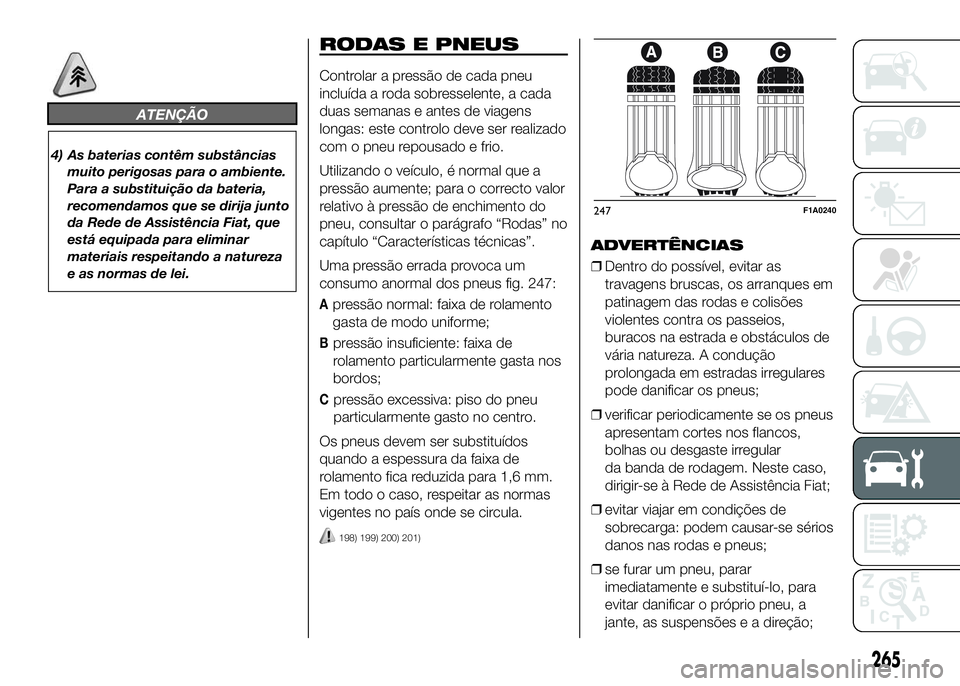

RODAS E PNEUS
Controlar a pressão de cada pneu
incluída a roda sobresselente, a cada
duas semanas e antes de viagens
longas: este controlo deve ser realizado
com o pneu repousado e frio.
Utilizando o veículo, é normal que a
pressão aumente; para o correcto valor
relativo à pressão de enchimento do
pneu, consultar o parágrafo “Rodas” no
capítulo “Características técnicas”.
Uma pressão errada provoca um
consumo anormal dos pneus fig. 247:
Apressão normal: faixa de rolamento
gasta de modo uniforme;
Bpressão insuficiente: faixa de
rolamento particularmente gasta nos
bordos;
Cpressão excessiva: piso do pneu
particularmente gasto no centro.
Os pneus devem ser substituídos
quando a espessura da faixa de
rolamento fica reduzida para 1,6 mm.
Em todo o caso, respeitar as normas
vigentes no país onde se circula.
198) 199) 200) 201)
ADVERTÊNCIAS
❒Dentro do possível, evitar as
travagens bruscas, os arranques em
patinagem das rodas e colisões
violentes contra os passeios,
buracos na estrada e obstáculos de
vária natureza. A condução
prolongada em estradas irregulares
pode danificar os pneus;
❒verificar periodicamente se os pneus
apresentam cortes nos flancos,
bolhas ou desgaste irregular
da banda de rodagem. Neste caso,
dirigir-se à Rede de Assistência Fiat;
❒evitar viajar em condições de
sobrecarga: podem causar-se sérios
danos nas rodas e pneus;
❒se furar um pneu, parar
imediatamente e substituí-lo, para
evitar danificar o próprio pneu, a
jante, as suspensões e a direção;
247F1A0240
265

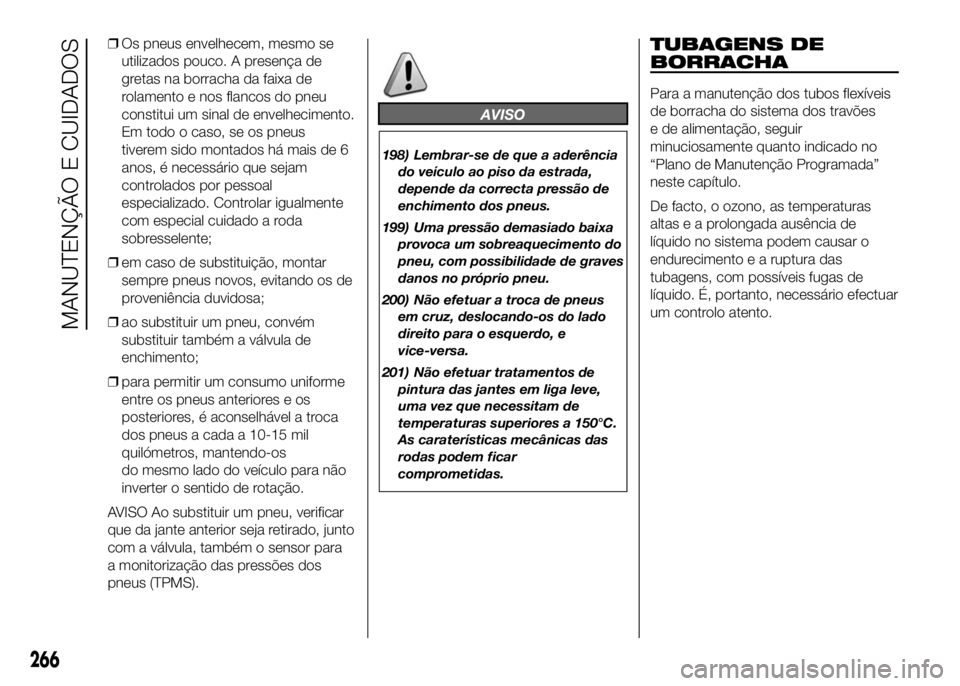

❒Os pneus envelhecem, mesmo se
utilizados pouco. A presença de
gretas na borracha da faixa de
rolamento e nos flancos do pneu
constitui um sinal de envelhecimento.
Em todo o caso, se os pneus
tiverem sido montados há mais de 6
anos, é necessário que sejam
controlados por pessoal
especializado. Controlar igualmente
com especial cuidado a roda
sobresselente;
❒em caso de substituição, montar
sempre pneus novos, evitando os de
proveniência duvidosa;
❒ao substituir um pneu, convém
substituir também a válvula de
enchimento;
❒para permitir um consumo uniforme
entre os pneus anteriores e os
posteriores, é aconselhável a troca
dos pneus a cada a 10-15 mil
quilómetros, mantendo-os
do mesmo lado do veículo para não
inverter o sentido de rotação.
AVISO Ao substituir um pneu, verificar
que da jante anterior seja retirado, junto
com a válvula, também o sensor para
a monitorização das pressões dos
pneus (TPMS).
AVISO
198) Lembrar-se de que a aderência
do veículo ao piso da estrada,
depende da correcta pressão de
enchimento dos pneus.
199) Uma pressão demasiado baixa
provoca um sobreaquecimento do
pneu, com possibilidade de graves
danos no próprio pneu.
200) Não efetuar a troca de pneus
em cruz, deslocando-os do lado
direito para o esquerdo, e
vice-versa.
201) Não efetuar tratamentos de
pintura das jantes em liga leve,
uma vez que necessitam de
temperaturas superiores a 150°C.
As caraterísticas mecânicas das
rodas podem ficar
comprometidas.
TUBAGENS DE
BORRACHA
Para a manutenção dos tubos flexíveis
de borracha do sistema dos travões
e de alimentação, seguir
minuciosamente quanto indicado no
“Plano de Manutenção Programada”
neste capítulo.
De facto, o ozono, as temperaturas
altaseaprolongada ausência de
líquido no sistema podem causar o
endurecimento e a ruptura das
tubagens, com possíveis fugas de
líquido. É, portanto, necessário efectuar
um controlo atento.
266
MANUTENÇÃO E CUIDADOS
