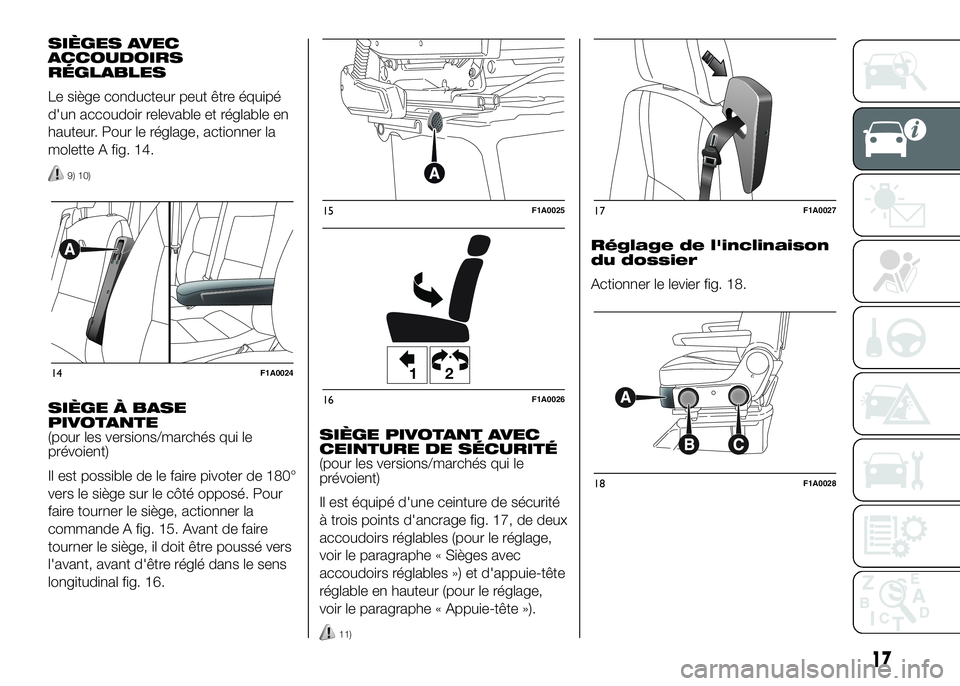

SIÈGES AVEC
ACCOUDOIRS
RÉGLABLES
Le siège conducteur peut être équipé
d'un accoudoir relevable et réglable en
hauteur. Pour le réglage, actionner la
molette A fig. 14.
9) 10)
SIÈGE À BASE
PIVOTANTE
(pour les versions/marchés qui le
prévoient)
Il est possible de le faire pivoter de 180°
vers le siège sur le côté opposé. Pour
faire tourner le siège, actionner la
commande A fig. 15. Avant de faire
tourner le siège, il doit être poussé vers
l'avant, avant d'être réglé dans le sens
longitudinal fig. 16.SIÈGE PIVOTANT AVEC
CEINTURE DE SÉCURITÉ
(pour les versions/marchés qui le
prévoient)
Il est équipé d'une ceinture de sécurité
à trois points d'ancrage fig. 17, de deux
accoudoirs réglables (pour le réglage,
voir le paragraphe « Sièges avec
accoudoirs réglables ») et d'appuie-tête
réglable en hauteur (pour le réglage,
voir le paragraphe « Appuie-tête »).
11)
Réglage de l'inclinaison
du dossier
Actionner le levier fig. 18.
14F1A0024
15F1A0025
12
16F1A0026
17F1A0027
18F1A0028
17
Page 22 of 387

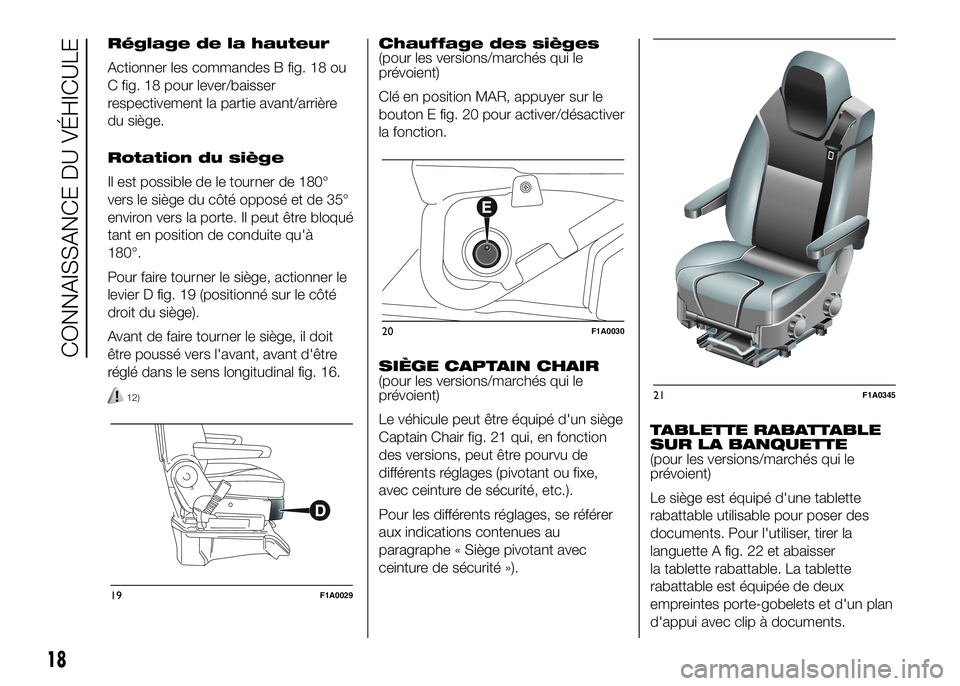

Réglage de la hauteur
Actionner les commandes B fig. 18 ou
C fig. 18 pour lever/baisser
respectivement la partie avant/arrière
du siège.
Rotation du siège
Il est possible de le tourner de 180°
vers le siège du côté opposé et de 35°
environ vers la porte. Il peut être bloqué
tant en position de conduite qu'à
180°.
Pour faire tourner le siège, actionner le
levier D fig. 19 (positionné sur le côté
droit du siège).
Avant de faire tourner le siège, il doit
être poussé vers l'avant, avant d'être
réglé dans le sens longitudinal fig. 16.
12)
Chauffage des sièges
(pour les versions/marchés qui le
prévoient)
Clé en position MAR, appuyer sur le
bouton E fig. 20 pour activer/désactiver
la fonction.
SIÈGE CAPTAIN CHAIR
(pour les versions/marchés qui le
prévoient)
Le véhicule peut être équipé d'un siège
Captain Chair fig. 21 qui, en fonction
des versions, peut être pourvu de
différents réglages (pivotant ou fixe,
avec ceinture de sécurité, etc.).
Pour les différents réglages, se référer
aux indications contenues au
paragraphe « Siège pivotant avec
ceinture de sécurité »).TABLETTE RABATTABLE
SUR LA BANQUETTE
(pour les versions/marchés qui le
prévoient)
Le siège est équipé d'une tablette
rabattable utilisable pour poser des
documents. Pour l'utiliser, tirer la
languette A fig. 22 et abaisser
la tablette rabattable. La tablette
rabattable est équipée de deux
empreintes porte-gobelets et d'un plan
d'appui avec clip à documents.
19F1A0029
20F1A0030
21F1A0345
18
CONNAISSANCE DU VÉHICULE
Page 23 of 387
13)
BAC SOUS LE SIÈGE
(pour les versions/marchés qui le
prévoient)
Sous le siège conducteur se trouve un
bac A fig. 23 aisément amovible en
le déboîtant des crochets
correspondants figurant sur la base
d'appui.REVÊTEMENTS EN
PLASTIQUE À LA BASE
DU SIÈGE
(pour les versions/marchés qui le
prévoient)
Le revêtement avant A fig. 24 peut être
ouvert en actionnant la poignée de
déverrouillage correspondante B fig. 24
figurant sur la partie supérieure.
Ainsi, on peut accéder au tiroir sous le
siège (voir le paragraphe « Tiroir sous le
siège »).
Pour faciliter l'ouverture du revêtement
avant et l'accès au bac, le siège doit
être reculé au maximum.
Pour permettre d'extraire le revêtement
avant, il doit être tourné au maximum
vers l'avant et déboîté des crochets
situés sur la partie inférieure, en tirant
vers l'avant du véhicule.VERSIONS PANORAMA
Réglage du dossier
inclinable des sièges
passagers
Tourner le pommeau A fig. 25.
Accès aux sièges de la
deuxième rangée
Pour l'accès à la deuxième rangée de
sièges, actionner le levier B fig. 25
du siège latéral droit extérieur de la
première rangée et rabattre vers l'avant
le dossier en l'accompagnant avec la
main gauche.
Ramener le siège en position normale, il
se réenclenche sur le dispositif de
maintien sans devoir actionner le levier
à nouveau.
En revanche, sur le siège complet
Panorama 2ème rangée, les deux
sièges latéraux sont fixes.
22F1A0031
23F1A003224F1A0033
25F1A0034
19
Page 24 of 387
Rabattage du dossier du
siège central (2ème -
3ème rangée)
Soulever le levier C fig. 25 et rabattre le
dossier vers l'avant.
Sur l'arrière du dossier central se trouve
une surface rigide faisant office
d'accoudoir et de tablette avec des
porte-gobelets.
Actionner le même levier pour
repositionner le dossier.
Lorsqu'on rabat le dossier du siège
central de la deuxième rangée, retirer
l'appuie-tête pour faciliter le réglage du
dossier du siège central de la première
rangée.
VERSIONS COMBI
Position Easy Entry
Soulever le levier A fig. 26 et rabattre le
dossier vers l'avant.Position repliée
Procéder comme suit :
– à partir de la position Easy Entry,
extraire les appuie-tête ;
– soulever le levier B fig. 27 (situé sous
le levier A fig. 26) avec la main droite ;
– faire tourner le dossier de 5° vers
l'arrière ;
– rabattre vers l'avant avec la main
gauche le dossier.
14)
Dépose de la banquette
ATTENTION Pour la dépose de la
banquette on devra travailler à deux.
Pour déposer la banquette, procéder
comme suit :
– de la position repliée, actionner les
leviers C et D fig. 28 en les tournant
vers l'avant (comme indiqué sur la
plaquette autocollante située sur la
traverse inférieure) ;
– soulever la base du siège vers
l'avant ;
– placer le siège en position verticale ;
– à partir de la position verticale,
actionner les leviers E et F fig. 29 en les
tournant vers le haut ;
– soulever la banquette du plancher et
la déposer.
15)
26F1A0035
27F1A0036
28F1A0037
20
CONNAISSANCE DU VÉHICULE
Page 25 of 387

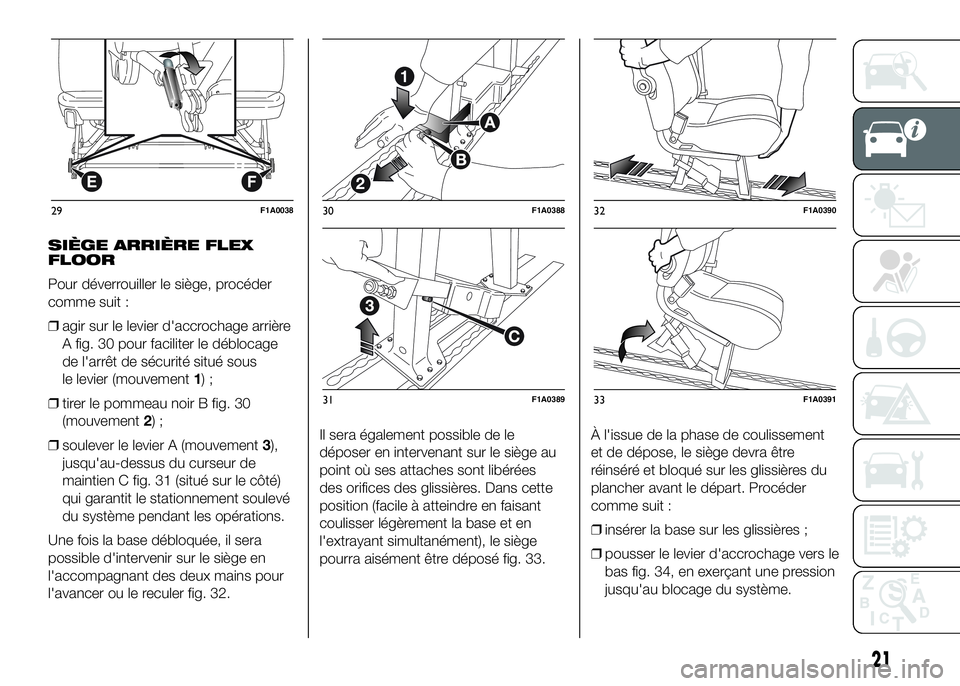

SIÈGE ARRIÈRE FLEX
FLOOR
Pour déverrouiller le siège, procéder
comme suit :
❒agir sur le levier d'accrochage arrière
A fig. 30 pour faciliter le déblocage
de l'arrêt de sécurité situé sous
le levier (mouvement1);
❒tirer le pommeau noir B fig. 30
(mouvement2);
❒soulever le levier A (mouvement3),
jusqu'au-dessus du curseur de
maintien C fig. 31 (situé sur le côté)
qui garantit le stationnement soulevé
du système pendant les opérations.
Une fois la base débloquée, il sera
possible d'intervenir sur le siège en
l'accompagnant des deux mains pour
l'avancer ou le reculer fig. 32.Il sera également possible de le
déposer en intervenant sur le siège au
point où ses attaches sont libérées
des orifices des glissières. Dans cette
position (facile à atteindre en faisant
coulisser légèrement la base et en
l'extrayant simultanément), le siège
pourra aisément être déposé fig. 33.À l'issue de la phase de coulissement
et de dépose, le siège devra être
réinséré et bloqué sur les glissières du
plancher avant le départ. Procéder
comme suit :
❒insérer la base sur les glissières ;
❒pousser le levier d'accrochage vers le
bas fig. 34, en exerçant une pression
jusqu'au blocage du système.
29F1A003830F1A0388
31F1A0389
32F1A0390
33F1A0391
21
Page 26 of 387
ATTENTION L'ancrage du système de
verrouillage n'est effectif que lorsque
la butée de sécurité qui se trouve sous
le levier bloque ce dernier en position
horizontale. Si cela ne se produit pas,
vérifier d'avoir placé le siège dans la
position exacte de verrouillage par
rapport à la glissière (en reculant ou en
avançant de quelques millimètres le
siège jusqu'à ce qu'il se clipse
définitivement). Une fois le verrouillage
effectif, la base à déclipsage rapide
se présente comme à l'étape 1,
c'est-à-dire avec le levier de blocage
parfaitement parallèle au plancher,
ce qui assure une bonne fixation du
siège dans la position choisie.
Il est possible de faire pivoter le siège
de 180º vers le siège du côté opposé.
Pour effectuer la rotation, se référer
au paragraphe « Siège à base

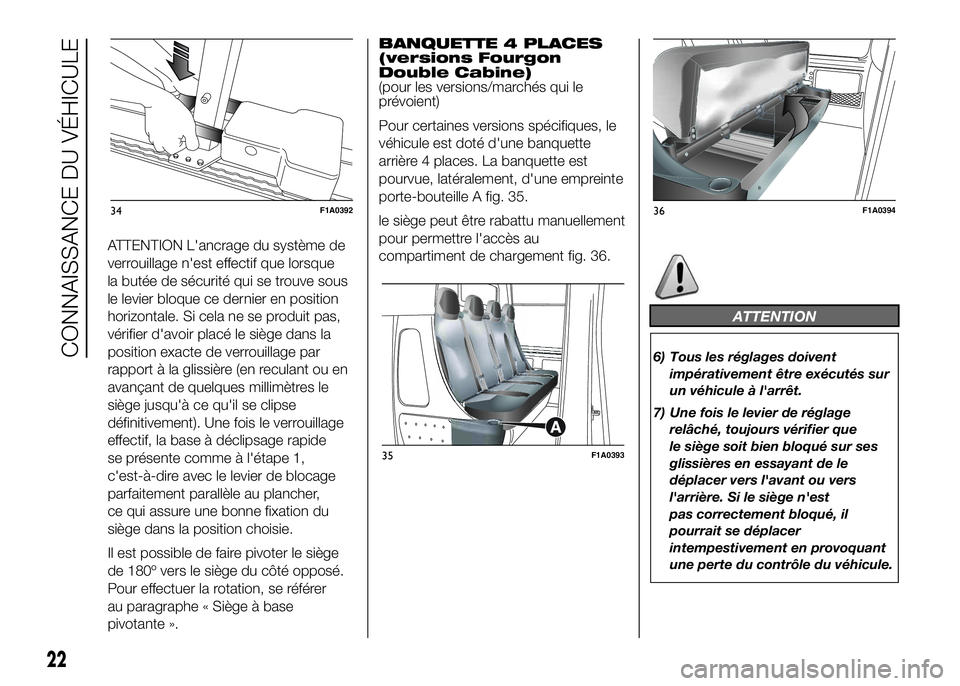

pivotante ».BANQUETTE 4 PLACES
(versions Fourgon
Double Cabine)
(pour les versions/marchés qui le
prévoient)
Pour certaines versions spécifiques, le
véhicule est doté d'une banquette
arrière 4 places. La banquette est
pourvue, latéralement, d'une empreinte
porte-bouteille A fig. 35.
le siège peut être rabattu manuellement
pour permettre l'accès au
compartiment de chargement fig. 36.
ATTENTION
6) Tous les réglages doivent
impérativement être exécutés sur
un véhicule à l'arrêt.
7) Une fois le levier de réglage
relâché, toujours vérifier que
le siège soit bien bloqué sur ses
glissières en essayant de le
déplacer vers l'avant ou vers
l'arrière. Si le siège n'est
pas correctement bloqué, il
pourrait se déplacer
intempestivement en provoquant
une perte du contrôle du véhicule.
34F1A0392
35F1A0393
36F1A0394
22
CONNAISSANCE DU VÉHICULE
Page 27 of 387

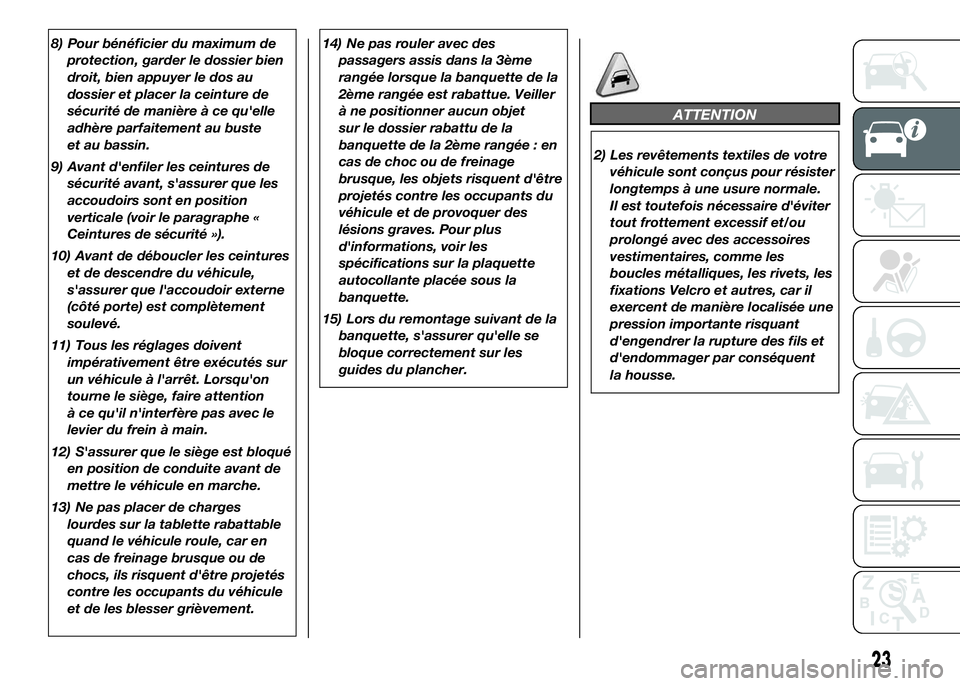

8) Pour bénéficier du maximum de
protection, garder le dossier bien
droit, bien appuyer le dos au
dossier et placer la ceinture de
sécurité de manière à ce qu'elle
adhère parfaitement au buste
et au bassin.
9) Avant d'enfiler les ceintures de
sécurité avant, s'assurer que les
accoudoirs sont en position
verticale (voir le paragraphe «
Ceintures de sécurité »).
10) Avant de déboucler les ceintures
et de descendre du véhicule,
s'assurer que l'accoudoir externe
(côté porte) est complètement
soulevé.
11) Tous les réglages doivent
impérativement être exécutés sur
un véhicule à l'arrêt. Lorsqu'on
tourne le siège, faire attention
à ce qu'il n'interfère pas avec le
levier du frein à main.
12) S'assurer que le siège est bloqué
en position de conduite avant de
mettre le véhicule en marche.
13) Ne pas placer de charges
lourdes sur la tablette rabattable
quand le véhicule roule, car en
cas de freinage brusque ou de
chocs, ils risquent d'être projetés
contre les occupants du véhicule
et de les blesser grièvement.14) Ne pas rouler avec des
passagers assis dans la 3ème
rangée lorsque la banquette de la
2ème rangée est rabattue. Veiller
à ne positionner aucun objet
sur le dossier rabattu de la
banquette de la 2ème rangée : en
cas de choc ou de freinage
brusque, les objets risquent d'être
projetés contre les occupants du
véhicule et de provoquer des
lésions graves. Pour plus
d'informations, voir les
spécifications sur la plaquette
autocollante placée sous la
banquette.
15) Lors du remontage suivant de la
banquette, s'assurer qu'elle se
bloque correctement sur les
guides du plancher.
ATTENTION
2) Les revêtements textiles de votre
véhicule sont conçus pour résister
longtemps à une usure normale.
Il est toutefois nécessaire d'éviter
tout frottement excessif et/ou
prolongé avec des accessoires
vestimentaires, comme les
boucles métalliques, les rivets, les
fixations Velcro et autres, car il
exercent de manière localisée une
pression importante risquant
d'engendrer la rupture des fils et
d'endommager par conséquent
la housse.
23
Page 28 of 387

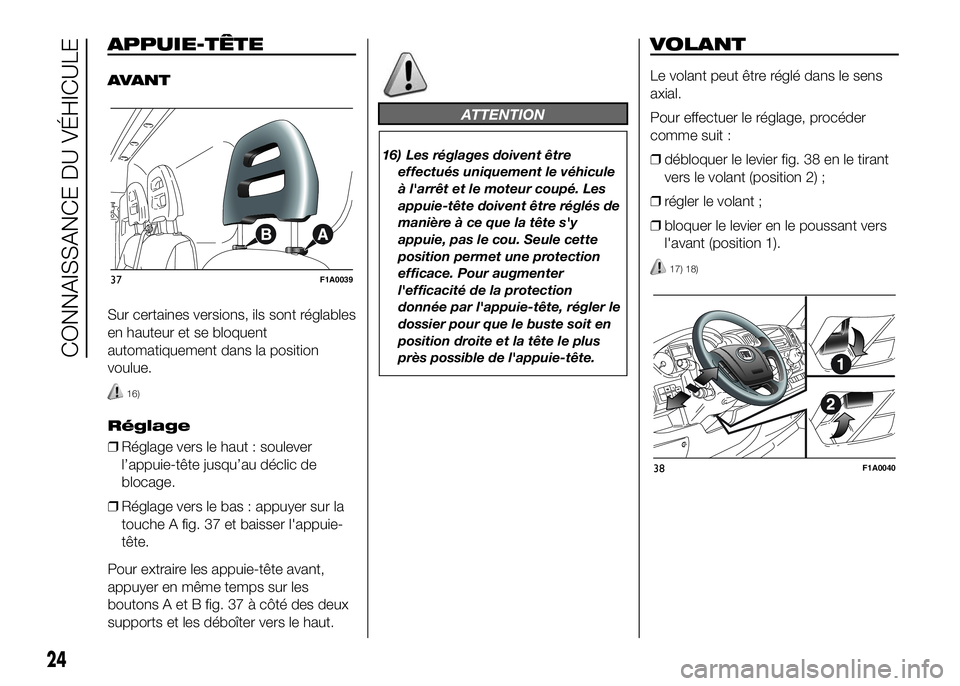

APPUIE-TÊTE
AVANT
Sur certaines versions, ils sont réglables
en hauteur et se bloquent
automatiquement dans la position
voulue.
16)
Réglage
❒Réglage vers le haut : soulever
l’appuie-tête jusqu’au déclic de
blocage.
❒Réglage vers le bas : appuyer sur la
touche A fig. 37 et baisser l'appuie-
tête.
Pour extraire les appuie-tête avant,
appuyer en même temps sur les
boutons A et B fig. 37 à côté des deux
supports et les déboîter vers le haut.
ATTENTION
16) Les réglages doivent être
effectués uniquement le véhicule
à l'arrêt et le moteur coupé. Les
appuie-tête doivent être réglés de
manière à ce que la tête s'y
appuie, pas le cou. Seule cette
position permet une protection
efficace. Pour augmenter
l'efficacité de la protection
donnée par l'appuie-tête, régler le
dossier pour que le buste soit en
position droite et la tête le plus
près possible de l'appuie-tête.
VOLANT
Le volant peut être réglé dans le sens
axial.
Pour effectuer le réglage, procéder
comme suit :
❒débloquer le levier fig. 38 en le tirant
vers le volant (position 2) ;
❒régler le volant ;
❒bloquer le levier en le poussant vers
l'avant (position 1).
17) 18)37F1A0039
38F1A0040
24
CONNAISSANCE DU VÉHICULE
Page 29 of 387

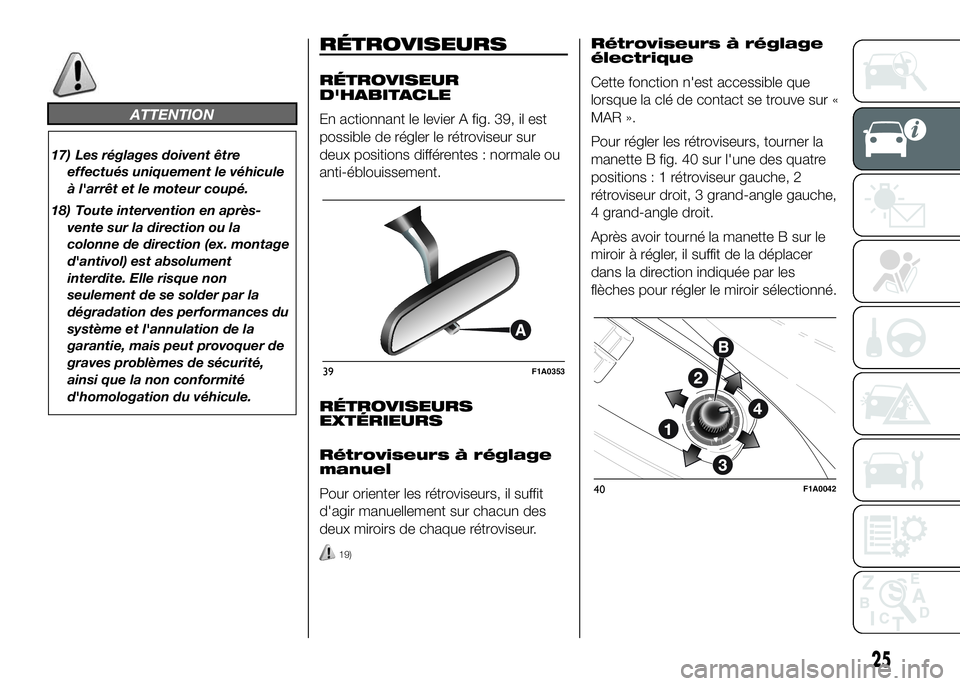

ATTENTION
17) Les réglages doivent être
effectués uniquement le véhicule
à l'arrêt et le moteur coupé.
18) Toute intervention en après-
vente sur la direction ou la
colonne de direction (ex. montage
d'antivol) est absolument
interdite. Elle risque non
seulement de se solder par la
dégradation des performances du
système et l'annulation de la
garantie, mais peut provoquer de
graves problèmes de sécurité,
ainsi que la non conformité
d'homologation du véhicule.
RÉTROVISEURS
RÉTROVISEUR
D'HABITACLE
En actionnant le levier A fig. 39, il est
possible de régler le rétroviseur sur
deux positions différentes : normale ou
anti-éblouissement.
RÉTROVISEURS
EXTÉRIEURS
Rétroviseurs à réglage
manuel
Pour orienter les rétroviseurs, il suffit
d'agir manuellement sur chacun des
deux miroirs de chaque rétroviseur.
19)
Rétroviseurs à réglage
électrique
Cette fonction n'est accessible que
lorsque la clé de contact se trouve sur «
MAR ».
Pour régler les rétroviseurs, tourner la
manette B fig. 40 sur l'une des quatre
positions:1rétroviseur gauche, 2
rétroviseur droit, 3 grand-angle gauche,
4 grand-angle droit.
Après avoir tourné la manette B sur le
miroir à régler, il suffit de la déplacer
dans la direction indiquée par les
flèches pour régler le miroir sélectionné.
39F1A0353
40F1A0042
25
Page 30 of 387

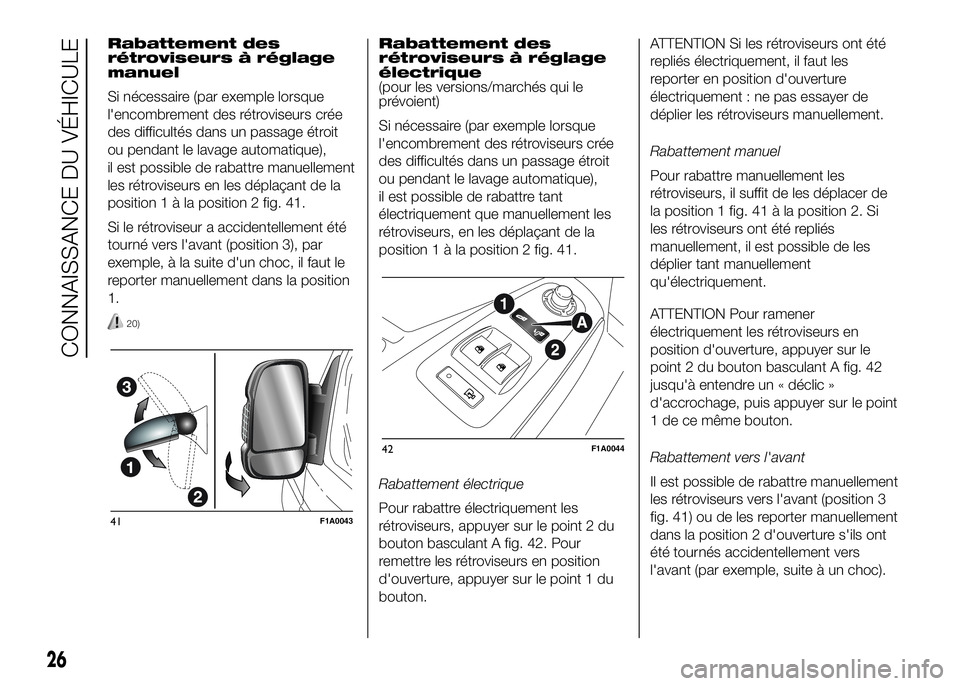

Rabattement des
rétroviseurs à réglage
manuel
Si nécessaire (par exemple lorsque
l'encombrement des rétroviseurs crée
des difficultés dans un passage étroit
ou pendant le lavage automatique),
il est possible de rabattre manuellement
les rétroviseurs en les déplaçant de la
position1àlaposition 2 fig. 41.
Si le rétroviseur a accidentellement été
tourné vers l'avant (position 3), par
exemple, à la suite d'un choc, il faut le
reporter manuellement dans la position
1.
20)
Rabattement des
rétroviseurs à réglage
électrique
(pour les versions/marchés qui le
prévoient)
Si nécessaire (par exemple lorsque
l'encombrement des rétroviseurs crée
des difficultés dans un passage étroit
ou pendant le lavage automatique),
il est possible de rabattre tant
électriquement que manuellement les
rétroviseurs, en les déplaçant de la
position1àlaposition 2 fig. 41.
Rabattement électrique
Pour rabattre électriquement les
rétroviseurs, appuyer sur le point 2 du
bouton basculant A fig. 42. Pour
remettre les rétroviseurs en position
d'ouverture, appuyer sur le point 1 du
bouton.ATTENTION Si les rétroviseurs ont été
repliés électriquement, il faut les
reporter en position d'ouverture
électriquement : ne pas essayer de
déplier les rétroviseurs manuellement.
Rabattement manuel
Pour rabattre manuellement les
rétroviseurs, il suffit de les déplacer de
la position 1 fig. 41 à la position 2. Si
les rétroviseurs ont été repliés
manuellement, il est possible de les
déplier tant manuellement
qu'électriquement.
ATTENTION Pour ramener
électriquement les rétroviseurs en
position d'ouverture, appuyer sur le
point 2 du bouton basculant A fig. 42
jusqu'à entendre un « déclic »
d'accrochage, puis appuyer sur le point
1 de ce même bouton.
Rabattement vers l'avant
Il est possible de rabattre manuellement
les rétroviseurs vers l'avant (position 3
fig. 41) ou de les reporter manuellement
dans la position 2 d'ouverture s'ils ont
été tournés accidentellement vers
l'avant (par exemple, suite à un choc).
41F1A0043
42F1A0044
26
CONNAISSANCE DU VÉHICULE
