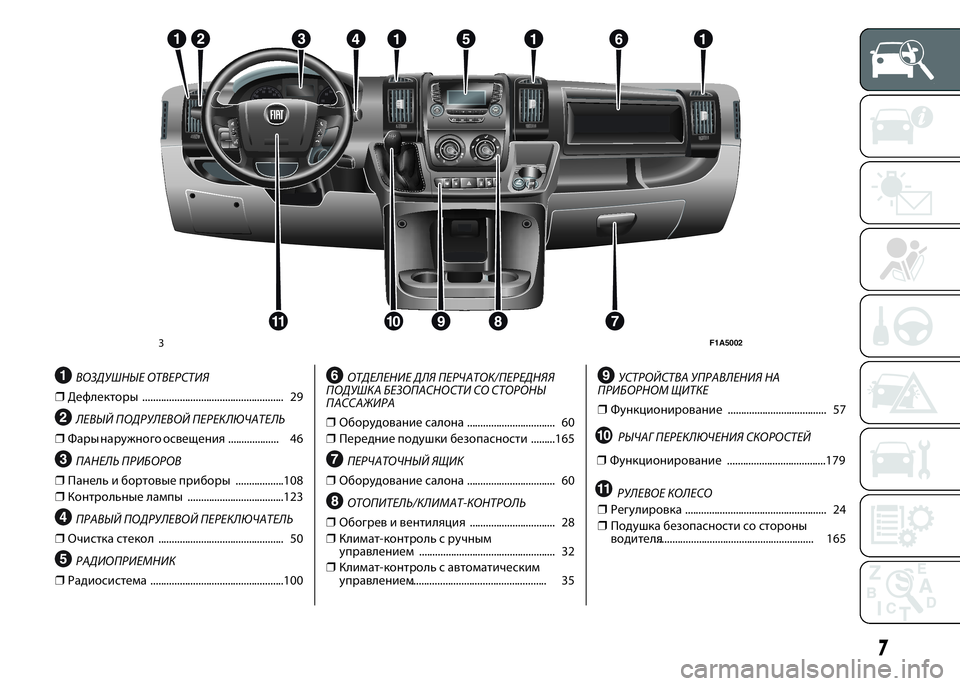

FIAT DUCATO 2016 Руководство по эксплуатации и техобслуживанию (in Russian)

ВОЗДУШНЫЕ ОТВЕРСТИЯ
❒Дефлекторы ..................................................... 29
ЛЕВЫЙ ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ
❒Фары наружного освещения ................... 46
ПАНЕЛЬ ПРИБОРОВ
❒Панель и бортовые приборы ..................108
❒Контрольные лампы ....................................123
ПРАВЫЙ ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ
❒Очистка стекол ............................................... 50
РАДИОПРИЕМНИК
❒Радиосистема ..................................................100
ОТДЕЛЕНИЕ ДЛЯ ПЕРЧАТОК/ПЕРЕДНЯЯ
ПОДУШКА БЕЗОПАСНОСТИ СО СТОРОНЫ
ПАССАЖИРА
❒Оборудование салона ................................. 60
❒Передние подушки безопасности .........165
ПЕРЧАТОЧНЫЙ ЯЩИК
❒Оборудование салона ................................. 60
ОТОПИТЕЛЬ/КЛИМАТ-КОНТРОЛЬ
❒Обогрев и вентиляция ................................ 28
❒Климат-контроль с ручным
управлением ................................................... 32
❒Климат-контроль с автоматическим
управлением................................................... 35
УСТРОЙСТВА УПРАВЛЕНИЯ НА
ПРИБОРНОМ ЩИТКЕ
❒Функционирование ..................................... 57
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ
❒Функционирование .....................................179
РУЛЕВОЕ КОЛЕСО
❒Регулировка ..................................................... 24
❒Подушка безопасности со стороны
водителя............................................................ 165
RADIO
MEDIA
PHONEINFO
A-B-C
MENU
123 4 56
3F1A5002
7

.

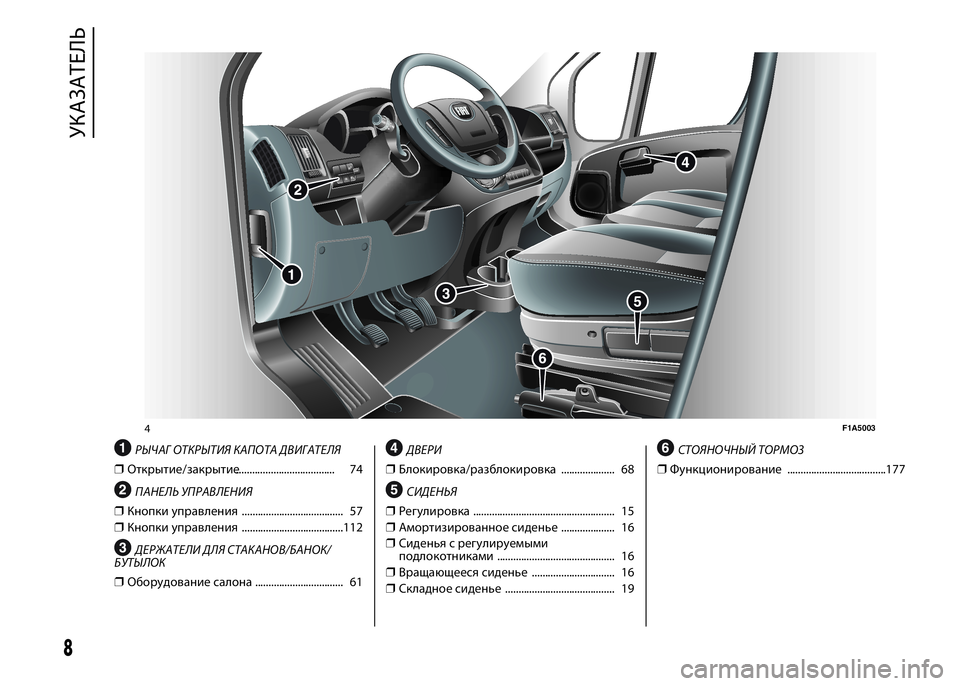

РЫЧАГ ОТКРЫТИЯ КАПОТА ДВИГАТЕЛЯ
❒Открытие/закрытие..................................... 74
ПАНЕЛЬ УПРАВЛЕНИЯ
❒Кнопки управления ...................................... 57
❒Кнопки управления ......................................112
ДЕРЖАТЕЛИ ДЛЯ СТАКАНОВ/БАНОК/
БУТЫЛОК
❒Оборудование салона ................................. 61
ДВЕРИ
❒Блокировка/разблокировка .................... 68
СИДЕНЬЯ
❒Регулировка ..................................................... 15
❒Амортизированное сиденье .................... 16
❒Сиденья с регулируемыми
подлокотниками ............................................ 16
❒Вращающееся сиденье ............................... 16
❒Складное сиденье ......................................... 19
СТОЯНОЧНЫЙ ТОРМОЗ
❒Функционирование .....................................177
M
ODE
4F1A5003
8
УКАЗАТЕЛЬ

ЗНАКОМСТВО С АВТОМОБИЛЕМ
В данном разделе вы можете подробно
ознакомиться с вашим новым
автомобилем.
В руководстве, которое находится перед
вами, принципы устройства и работы
автомобиля изложены простым и четким
способом.
Поэтому мы советуем вам изучить
руководство, удобно расположившись в
автомобиле, чтобы наглядно увидеть
изложенную в руководстве информацию.СИМВОЛЫ ............................................................. 10
СИСТЕМА FIAT CODE ......................................... 10
КЛЮЧИ .................................................................... 11
ЭЛЕКТРОННАЯ ОХРАННАЯ
СИГНАЛИЗАЦИЯ ................................................. 13
ЗАМОК ЗАЖИГАНИЯ ......................................... 14
СИДЕНЬЯ ................................................................ 15
ПОДГОЛОВНИКИ ................................................ 23
РУЛЕВОЕ КОЛЕСО............................................... 24
ЗЕРКАЛА ЗАДНЕГО ВИДА................................ 25
СИСТЕМА ОБОГРЕВА И ВЕНТИЛЯЦИИ ...... 28
ДЕФЛЕКТОРЫ ....................................................... 29
КНОПКИ УПРАВЛЕНИЯ СИСТЕМОЙ
ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ ....................... 29
КЛИМАТ-КОНТРОЛЬ С РУЧНЫМ
УПРАВЛЕНИЕМ .................................................... 32
КЛИМАТ-КОНТРОЛЬ С
АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ.......... 35
ДОПОЛНИТЕЛЬНЫЙ ОБОГРЕВАТЕЛЬ ........ 40
ДОПОЛНИТЕЛЬНЫЙ АВТОНОМНЫЙ
ОБОГРЕВАТЕЛЬ ................................................... 40
ПРИБОРЫ НАРУЖНОГО ОСВЕЩЕНИЯ ....... 46
ОЧИСТКА СТЕКОЛ .............................................. 50
CRUISE CONTROL (РЕГУЛЯТОР
ПОСТОЯННОЙ СКОРОСТИ) ............................ 52
ПЛАФОНЫ ............................................................. 55
КНОПКИ УПРАВЛЕНИЯ..................................... 57
ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ПОДАЧИ
ТОПЛИВА .............................................................. 59
ОБОРУДОВАНИЕ САЛОНА ............................ 60
ХРОНОТАХОГРАФ .............................................. 65ФУНКЦИЯ SPEED BLOCK .................................. 66
ПНЕВМАТИЧЕСКАЯ
САМОВЫРАВНИВАЮЩАЯСЯ ПОДВЕСКА . 66
ДВЕРИ ...................................................................... 68
СТЕКЛОПОДЪЕМНИКИ .................................... 73
КАПОТ ДВИГАТЕЛЯ ............................................ 74
НАКРЫШНЫЙ БАГАЖНИК / КРЕПЛЕНИЕ
ДЛЯ ЛЫЖ................................................................ 75
ФАРЫ ....................................................................... 76
СИСТЕМА ABS ...................................................... 77
СИСТЕМА ESС (ELECTRONIC STABILITY
CONTROL - ЭЛЕКТРОННЫЙ КОНТРОЛЬ
УСТОЙЧИВОСТИ)................................................ 78
СИСТЕМА TRACTION PLUS .............................. 83
СИСТЕМА TPMS (TYRE PRESSURE
MONITORING SYSTEM) ...................................... 84
СИСТЕМА DRIVING ADVISOR.......................... 86
ЗАДНЯЯ ВИДЕОКАМЕРА (PARKVIEW®
REAR BACK UP CAMERA) .................................. 91
СИСТЕМА РАСПОЗНАВАНИЯ
ДОРОЖНЫХ ЗНАКОВ ........................................ 92
СИСТЕМА ДИАГНОСТИКИ EOBD.................. 94
ПАРКОВОЧНЫЕ ДАТЧИКИ .............................. 95
СИСТЕМА START&STOP .................................... 97
РАДИОПРИЕМНИК ............................................ 100
ПРИНАДЛЕЖНОСТИ, ПРИОБРЕТАЕМЫЕ
ПОЛЬЗОВАТЕЛЕМ .............................................. 101
ЗАПРАВКА АВТОМОБИЛЯ............................... 102
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ.................. 104
9

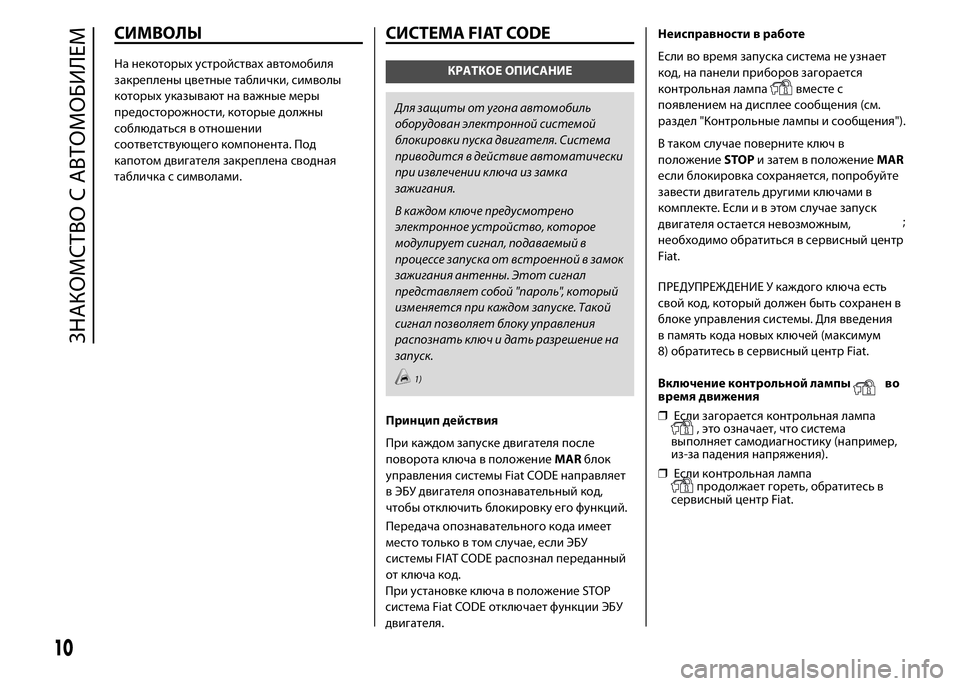

СИМВОЛЫ
На некоторых устройствах автомобиля
закреплены цветные таблички, символы
которых указывают на важные меры
предосторожности, которые должны
соблюдаться в отношении
соответствующего компонента. Под
капотом двигателя закреплена сводная
табличка с символами.
СИСТЕМА FIAT CODE
КРАТКОЕ ОПИСАНИЕ
Для защиты от угона автомобиль
оборудован электронной системой
блокировки пуска двигателя. Система
приводится в действие автоматически
при извлечении ключа из замка
зажигания.
В каждом ключе предусмотрено
электронное устройство, которое
модулирует сигнал, подаваемый в
процессе запуска от встроенной в замок
зажигания антенны. Этот сигнал
представляет собой "пароль", который
изменяется при каждом запуске. Такой
сигнал позволяет блоку управления
распознать ключ и дать разрешение на
запуск.
1)
Принцип действия
При каждом запуске двигателя после
поворота ключа в положениеMARблок
управления системы Fiat CODE направляет
в ЭБУ двигателя опознавательный код,
чтобы отключить блокировку его функций.
Передача опознавательного кода имеет
место только в том случае, если ЭБУ
системы FIAT CODE распознал переданный
от ключа код.
При установке ключа в положение STOP
система Fiat CODE отключает функции ЭБУ
двигателя.Неисправности в работе
Если во время запуска система не узнает
код, на панели приборов загорается
контрольная лампа
вместе с
появлением на дисплее сообщения (см.
раздел "Контрольные лампы и сообщения").
В таком случае поверните ключ в
положениеSTOPи затем в положениеMAR
; если блокировка сохраняется, попробуйте
завести двигатель другими ключами в
комплекте. Если и в этом случае запуск
двигателя остается невозможным,
необходимо обратиться в сервисный центр
Fiat.
ПРЕДУПРЕЖДЕНИЕ У каждого ключа есть
свой код, который должен быть сохранен в
блоке управления системы. Для введения
в память кода новых ключей (максимум
8) обратитесь в сервисный центр Fiat.
Включение контрольной лампы
во
время движения
❒Если загорается контрольная лампа
, это означает, что система
выполняет самодиагностику (например,
из-за падения напряжения).
❒Если контрольная лампа
продолжает гореть, обратитесь в
сервисный центр Fiat.
10
ЗНАКОМСТВО С АВТОМОБИЛЕМ

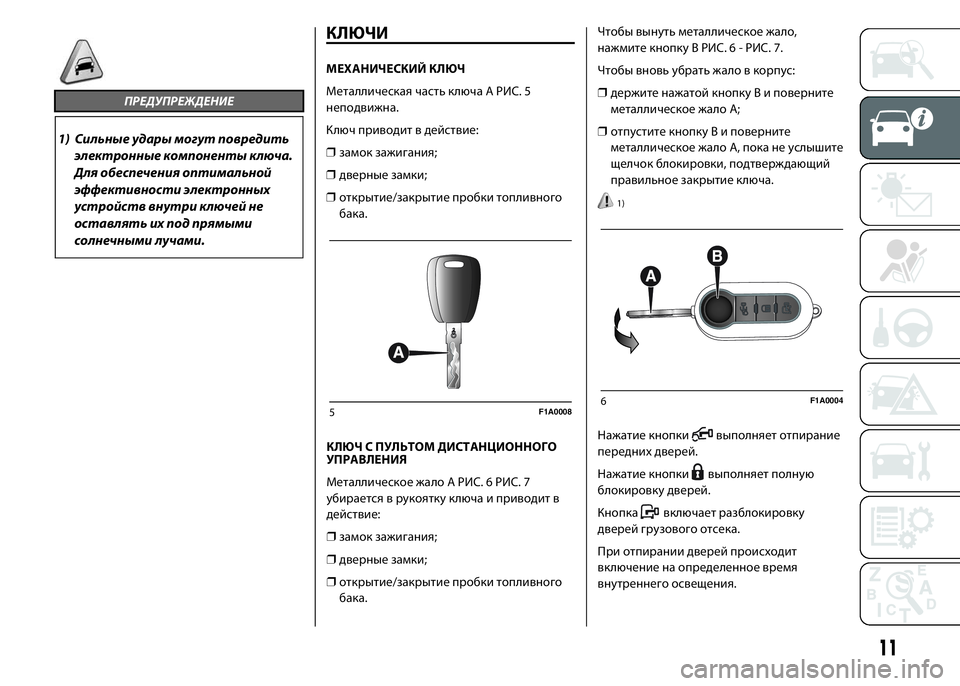

ПРЕДУПРЕЖДЕНИЕ
1) Сильные удары могут повредить
электронные компоненты ключа.
Для обеспечения оптимальной
эффективности электронных
устройств внутри ключей не
оставлять их под прямыми
солнечными лучами.
КЛЮЧИ
МЕХАНИЧЕСКИЙ КЛЮЧ
Металлическая часть ключа A РИС. 5
неподвижна.
Ключ приводит в действие:
❒замок зажигания;
❒дверные замки;
❒открытие/закрытие пробки топливного
бака.
КЛЮЧ С ПУЛЬТОМ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
Металлическое жало А РИС. 6 РИС. 7
убирается в рукоятку ключа и приводит в
действие:
❒замок зажигания;
❒дверные замки;
❒открытие/закрытие пробки топливного
бака.Чтобы вынуть металлическое жало,
нажмите кнопку В РИС. 6 - РИС. 7.
Чтобы вновь убрать жало в корпус:
❒держите нажатой кнопку B и поверните
металлическое жало A;
❒отпустите кнопку B и поверните
металлическое жало A, пока не услышите
щелчок блокировки, подтверждающий
правильное закрытие ключа.
1)
Нажатие кнопкивыполняет отпирание
передних дверей.
Нажатие кнопки
выполняет полную
блокировку дверей.
Кнопка
включает разблокировку
дверей грузового отсека.
При отпирании дверей происходит
включение на определенное время
внутреннего освещения.
5F1A00086F1A0004
11

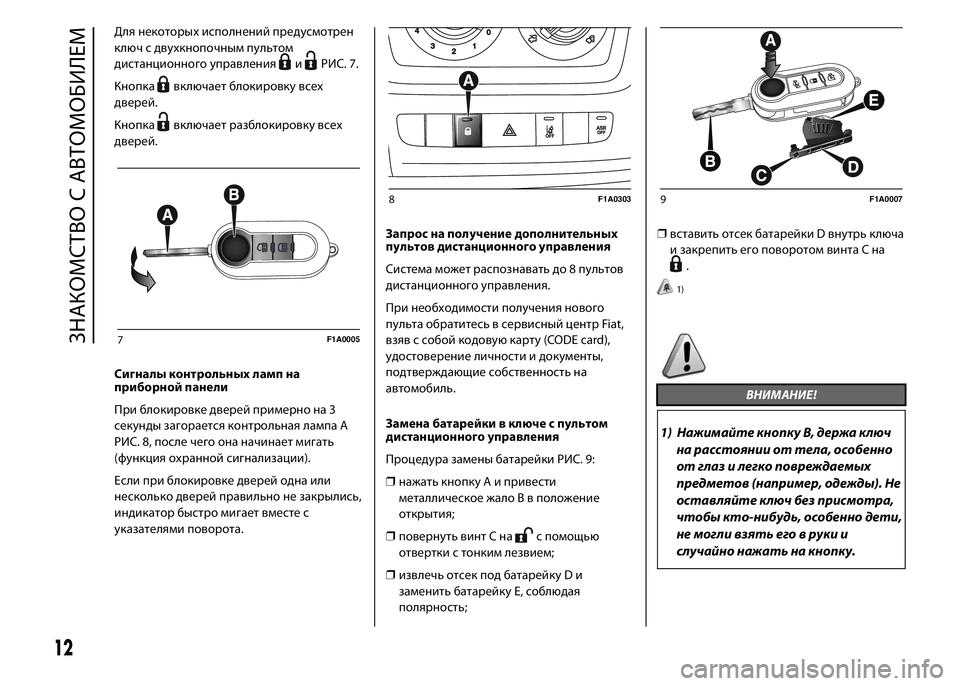

Для некоторых исполнений предусмотрен
ключ с двухкнопочным пультом
дистанционного управления
иРИС. 7.
Кнопка
включает блокировку всех
дверей.
Кнопка
включает разблокировку всех
дверей.
Сигналы контрольных ламп на
приборной панели
При блокировке дверей примерно на 3
секунды загорается контрольная лампа A
РИС. 8, после чего она начинает мигать
(функция охранной сигнализации).
Если при блокировке дверей одна или
несколько дверей правильно не закрылись,
индикатор быстро мигает вместе с
указателями поворота.Запрос на получение дополнительных
пультов дистанционного управления
Система может распознавать до 8 пультов
дистанционного управления.
При необходимости получения нового
пульта обратитесь в сервисный центр Fiat,
взяв с собой кодовую карту (CODE card),
удостоверение личности и документы,
подтверждающие собственность на
автомобиль.
Замена батарейки в ключе с пультом
дистанционного управления
Процедура замены батарейки РИС. 9:
❒нажать кнопку A и привести
металлическое жало B в положение
открытия;
❒повернуть винт C на
с помощью
отвертки с тонким лезвием;
❒извлечь отсек под батарейку D и
заменить батарейку E, соблюдая
полярность;❒вставить отсек батарейки D внутрь ключа
и закрепить его поворотом винта C на
.
1)
ВНИМАНИЕ!
1) Нажимайте кнопку B, держа ключ
на расстоянии от тела, особенно
от глаз и легко повреждаемых
предметов (например, одежды). Не
оставляйте ключ без присмотра,
чтобы кто-нибудь, особенно дети,
не могли взять его в руки и
случайно нажать на кнопку.
7F1A0005
8F1A03039F1A0007
12
ЗНАКОМСТВО С АВТОМОБИЛЕМ

ПРЕДУПРЕЖДЕНИЕ
1) Отработанные батарейки
оказывают вредное воздействие
на окружающую среду, поэтому их
следует выбрасывать в
специальные емкости в
соответствии с предписаниями
закона. Также батарейки можно
сдавать в сервисные центры Fiat,
которые обеспечат их
утилизацию.

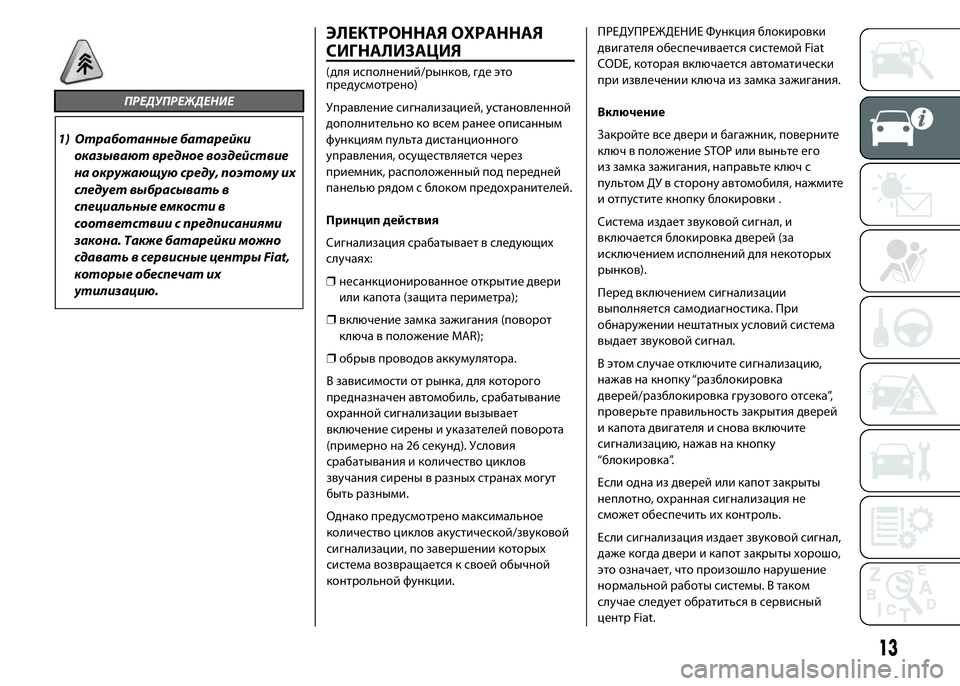

ЭЛЕКТРОННАЯ ОХРАННАЯ
СИГНАЛИЗАЦИЯ
(для исполнений/рынков, где это
предусмотрено)
Управление сигнализацией, установленной
дополнительно ко всем ранее описанным
функциям пульта дистанционного
управления, осуществляется через
приемник, расположенный под передней
панелью рядом с блоком предохранителей.
Принцип действия
Сигнализация срабатывает в следующих
случаях:
❒несанкционированное открытие двери
или капота (защита периметра);
❒включение замка зажигания (поворот
ключа в положение MAR);
❒обрыв проводов аккумулятора.
В зависимости от рынка, для которого
предназначен автомобиль, срабатывание
охранной сигнализации вызывает
включение сирены и указателей поворота
(примерно на 26 секунд). Условия
срабатывания и количество циклов
звучания сирены в разных странах могут
быть разными.
Однако предусмотрено максимальное
количество циклов акустической/звуковой
сигнализации, по завершении которых
система возвращается к своей обычной
контрольной функции.ПРЕДУПРЕЖДЕНИЕ Функция блокировки
двигателя обеспечивается системой Fiat
CODE, которая включается автоматически
при извлечении ключа из замка зажигания.
Включение
Закройте все двери и багажник, поверните
ключ в положение STOP или выньте его
из замка зажигания, направьте ключ с
пультом ДУ в сторону автомобиля, нажмите
и отпустите кнопку блокировки .
Система издает звуковой сигнал, и
включается блокировка дверей (за
исключением исполнений для некоторых
рынков).
Перед включением сигнализации
выполняется самодиагностика. При
обнаружении нештатных условий система
выдает звуковой сигнал.
В этом случае отключите сигнализацию,
нажав на кнопку “разблокировка
дверей/разблокировка грузового отсека”,
проверьте правильность закрытия дверей
и капота двигателя и снова включите
сигнализацию, нажав на кнопку
“блокировка”.
Если одна из дверей или капот закрыты
неплотно, охранная сигнализация не
сможет обеспечить их контроль.
Если сигнализация издает звуковой сигнал,
даже когда двери и капот закрыты хорошо,
это означает, что произошло нарушение
нормальной работы системы. В таком
случае следует обратиться в сервисный
центр Fiat.
13

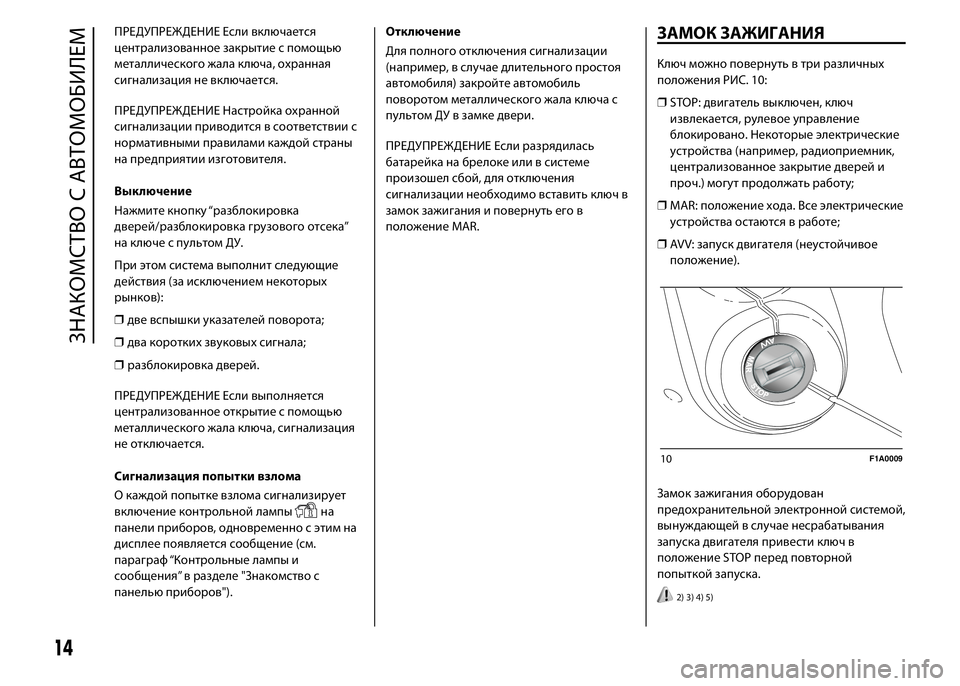

ПРЕДУПРЕЖДЕНИЕ Если включается
централизованное закрытие с помощью
металлического жала ключа, охранная
сигнализация не включается.
ПРЕДУПРЕЖДЕНИЕ Настройка охранной
сигнализации приводится в соответствии с
нормативными правилами каждой страны
на предприятии изготовителя.
Выключение
Нажмите кнопку “разблокировка
дверей/разблокировка грузового отсека”
на ключе с пультом ДУ.
При этом система выполнит следующие
действия (за исключением некоторых
рынков):
❒две вспышки указателей поворота;
❒два коротких звуковых сигнала;
❒разблокировка дверей.
ПРЕДУПРЕЖДЕНИЕ Если выполняется
централизованное открытие с помощью
металлического жала ключа, сигнализация
не отключается.
Сигнализация попытки взлома
О каждой попытке взлома сигнализирует
включение контрольной лампы
на
панели приборов, одновременно с этим на
дисплее появляется сообщение (см.
параграф “Контрольные лампы и
сообщения” в разделе "Знакомство с
панелью приборов").Отключение
Для полного отключения сигнализации
(например, в случае длительного простоя
автомобиля) закройте автомобиль
поворотом металлического жала ключа с
пультом ДУ в замке двери.
ПРЕДУПРЕЖДЕНИЕ Если разрядилась
батарейка на брелоке или в системе
произошел сбой, для отключения
сигнализации необходимо вставить ключ в
замок зажигания и повернуть его в
положение MAR.
ЗАМОК ЗАЖИГАНИЯ
Ключ можно повернуть в три различных
положения РИС. 10:
❒STOP: двигатель выключен, ключ
извлекается, рулевое управление
блокировано. Некоторые электрические
устройства (например, радиоприемник,
централизованное закрытие дверей и
проч.) могут продолжать работу;
❒MAR: положение хода. Все электрические
устройства остаются в работе;
❒AVV: запуск двигателя (неустойчивое
положение).
Замок зажигания оборудован
предохранительной электронной системой,
вынуждающей в случае несрабатывания
запуска двигателя привести ключ в
положение STOP перед повторной
попыткой запуска.
2) 3) 4) 5)
10F1A0009
14
ЗНАКОМСТВО С АВТОМОБИЛЕМ

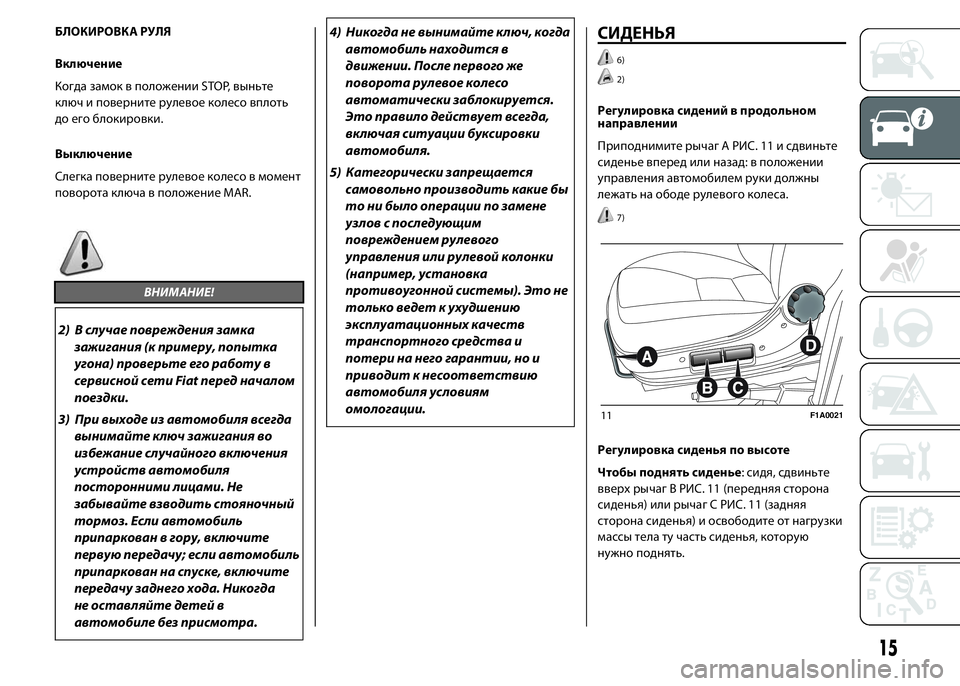

БЛОКИРОВКА РУЛЯ
Включение
Когда замок в положении STOP, выньте
ключ и поверните рулевое колесо вплоть
до его блокировки.
Выключение
Слегка поверните рулевое колесо в момент
поворота ключа в положение MAR.
ВНИМАНИЕ!
2) В случае повреждения замка
зажигания (к примеру, попытка
угона) проверьте его работу в
сервисной сети Fiat перед началом
поездки.
3) При выходе из автомобиля всегда
вынимайте ключ зажигания во
избежание случайного включения
устройств автомобиля
посторонними лицами. Не
забывайте взводить стояночный
тормоз. Если автомобиль
припаркован в гору, включите
первую передачу; если автомобиль
припаркован на спуске, включите
передачу заднего хода. Никогда
не оставляйте детей в
автомобиле без присмотра.4) Никогда не вынимайте ключ, когда
автомобиль находится в
движении. После первого же
поворота рулевое колесо
автоматически заблокируется.
Это правило действует всегда,
включая ситуации буксировки
автомобиля.
5) Категорически запрещается
самовольно производить какие бы
то ни было операции по замене
узлов с последующим
повреждением рулевого
управления или рулевой колонки
(например, установка
противоугонной системы). Это не
только ведет к ухудшению
эксплуатационных качеств
транспортного средства и
потери на него гарантии, но и
приводит к несоответствию
автомобиля условиям
омологации.
СИДЕНЬЯ
6)
2)
Регулировка сидений в продольном
направлении
Приподнимите рычаг A РИС. 11 и сдвиньте
сиденье вперед или назад: в положении
управления автомобилем руки должны
лежать на ободе рулевого колеса.
7)
Регулировка сиденья по высоте
Чтобы поднять сиденье: сидя, сдвиньте
вверх рычаг B РИС. 11 (передняя сторона
сиденья) или рычаг C РИС. 11 (задняя
сторона сиденья) и освободите от нагрузки
массы тела ту часть сиденья, которую
нужно поднять.
11F1A0021
15

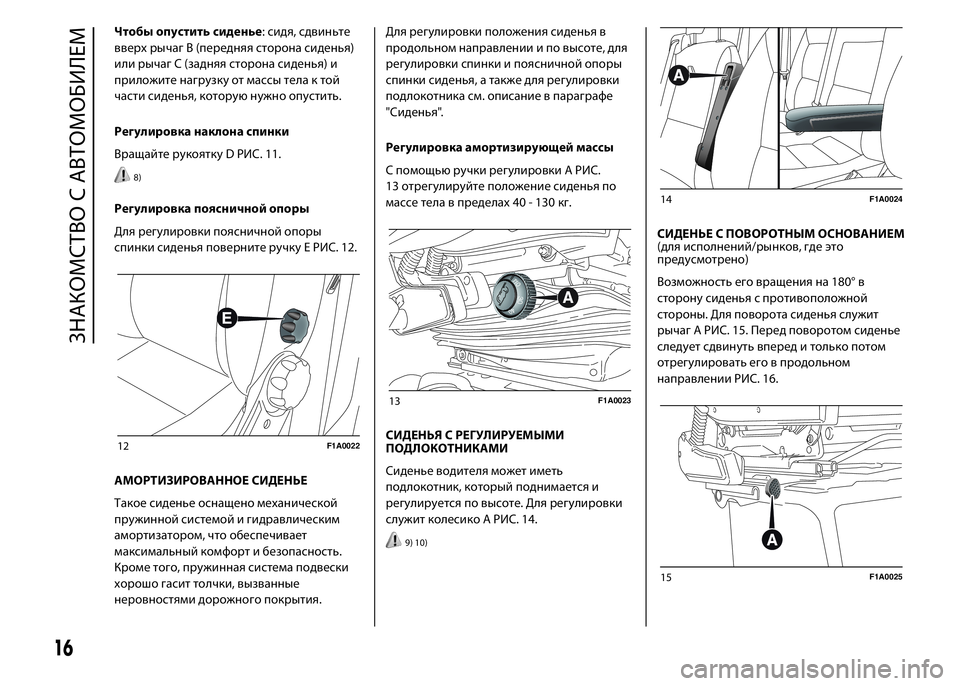

Чтобы опустить сиденье: сидя, сдвиньте
вверх рычаг B (передняя сторона сиденья)
или рычаг C (задняя сторона сиденья) и
приложите нагрузку от массы тела к той
части сиденья, которую нужно опустить.
Регулировка наклона спинки
Вращайте рукоятку D РИС. 11.
8)
Регулировка поясничной опоры
Для регулировки поясничной опоры
спинки сиденья поверните ручку E РИС. 12.
АМОРТИЗИРОВАННОЕ СИДЕНЬЕ
Такое сиденье оснащено механической
пружинной системой и гидравлическим
амортизатором, что обеспечивает
максимальный комфорт и безопасность.
Кроме того, пружинная система подвески
хорошо гасит толчки, вызванные
неровностями дорожного покрытия.Для регулировки положения сиденья в
продольном направлении и по высоте, для
регулировки спинки и поясничной опоры
спинки сиденья, а также для регулировки
подлокотника см. описание в параграфе
"Сиденья".
Регулировка амортизирующей массы
С помощью ручки регулировки А РИС.
13 отрегулируйте положение сиденья по
массе тела в пределах 40 - 130 кг.
СИДЕНЬЯ С РЕГУЛИРУЕМЫМИ
ПОДЛОКОТНИКАМИ
Сиденье водителя может иметь
подлокотник, который поднимается и
регулируется по высоте. Для регулировки
служит колесико А РИС. 14.
9) 10)
СИДЕНЬЕ С ПОВОРОТНЫМ ОСНОВАНИЕМ
(для исполнений/рынков, где это
предусмотрено)
Возможность его вращения на 180° в
сторону сиденья с противоположной
стороны. Для поворота сиденья служит
рычаг А РИС. 15. Перед поворотом сиденье
следует сдвинуть вперед и только потом
отрегулировать его в продольном
направлении РИС. 16.
12F1A0022
13F1A0023
14F1A0024
15F1A0025
16
ЗНАКОМСТВО С АВТОМОБИЛЕМ
