FIAT DUCATO 2017 Drift- och underhållshandbok (in Swedish)

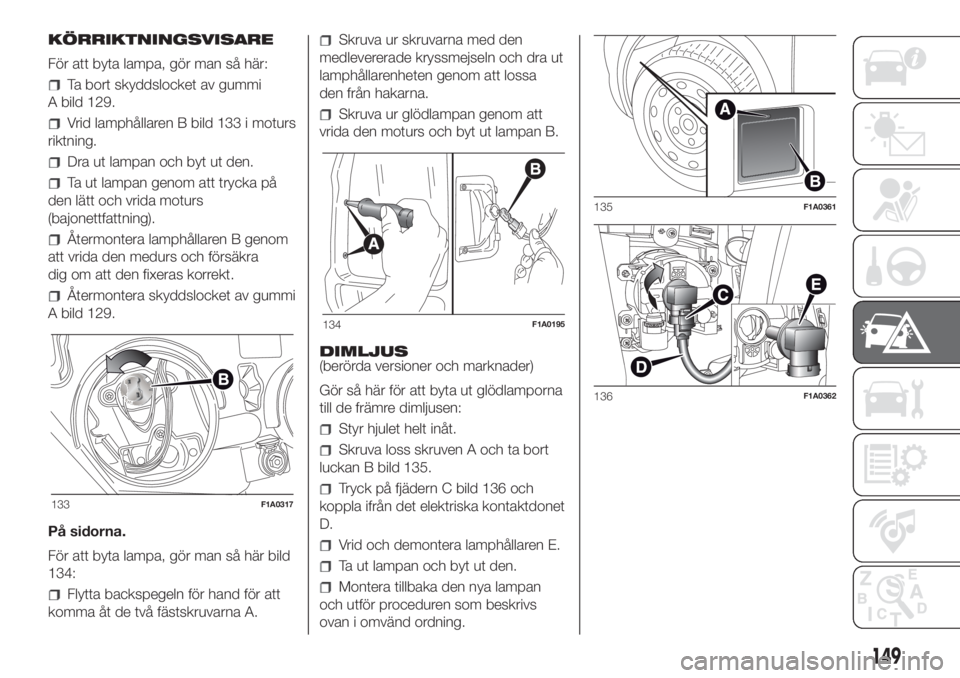

KÖRRIKTNINGSVISARE
För att byta lampa, gör man så här:
Ta bort skyddslocket av gummi
A bild 129.
Vrid lamphållaren B bild 133 i moturs
riktning.
Dra ut lampan och byt ut den.
Ta ut lampan genom att trycka på
den lätt och vrida moturs
(bajonettfattning).
Återmontera lamphållaren B genom
att vrida den medurs och försäkra
dig om att den fixeras korrekt.
Återmontera skyddslocket av gummi
A bild 129.
På sidorna.
För att byta lampa, gör man så här bild
134:
Flytta backspegeln för hand för att
komma åt de två fästskruvarna A.
Skruva ur skruvarna med den
medlevererade kryssmejseln och dra ut
lamphållarenheten genom att lossa
den från hakarna.
Skruva ur glödlampan genom att
vrida den moturs och byt ut lampan B.
DIMLJUS
(berörda versioner och marknader)
Gör så här för att byta ut glödlamporna
till de främre dimljusen:
Styr hjulet helt inåt.
Skruva loss skruven A och ta bort
luckan B bild 135.
Tryck på fjädern C bild 136 och
koppla ifrån det elektriska kontaktdonet
D.
Vrid och demontera lamphållaren E.
Ta ut lampan och byt ut den.
Montera tillbaka den nya lampan
och utför proceduren som beskrivs
ovan i omvänd ordning.
133F1A0317
134F1A0195
135F1A0361
136F1A0362
149

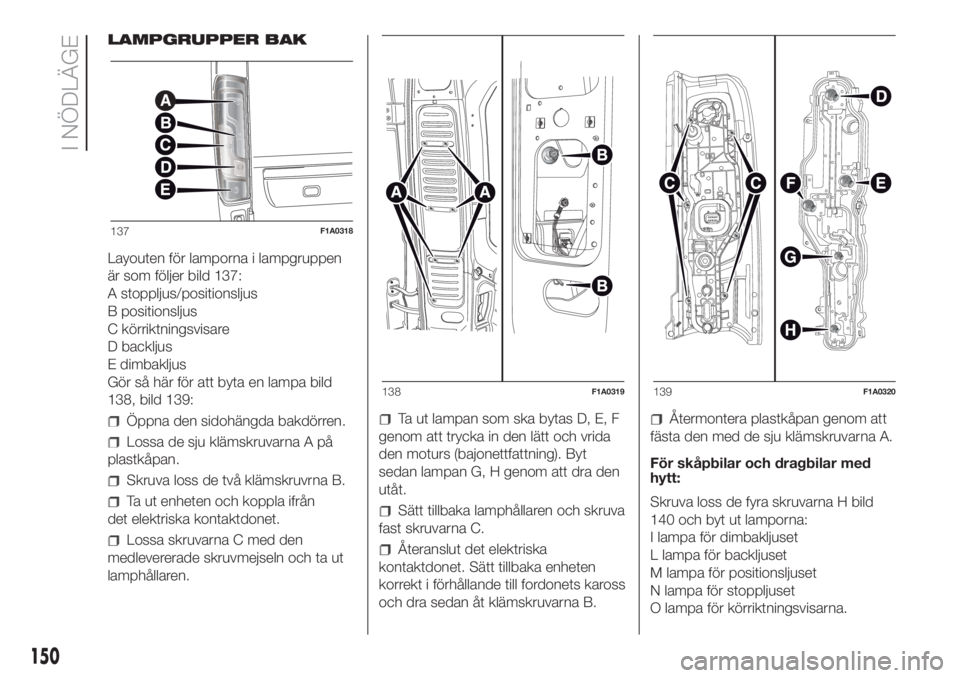

LAMPGRUPPER BAK
Layouten för lamporna i lampgruppen
är som följer bild 137:
A stoppljus/positionsljus
B positionsljus
C körriktningsvisare
D backljus
E dimbakljus
Gör så här för att byta en lampa bild
138, bild 139:
Öppna den sidohängda bakdörren.
Lossa de sju klämskruvarna A på
plastkåpan.
Skruva loss de två klämskruvrna B.
Ta ut enheten och koppla ifrån
det elektriska kontaktdonet.
Lossa skruvarna C med den
medlevererade skruvmejseln och ta ut
lamphållaren.
Ta ut lampan som ska bytas D, E, F
genom att trycka in den lätt och vrida
den moturs (bajonettfattning). Byt
sedan lampan G, H genom att dra den
utåt.
Sätt tillbaka lamphållaren och skruva
fast skruvarna C.
Återanslut det elektriska
kontaktdonet. Sätt tillbaka enheten
korrekt i förhållande till fordonets kaross
och dra sedan åt klämskruvarna B.
Återmontera plastkåpan genom att
fästa den med de sju klämskruvarna A.
För skåpbilar och dragbilar med
hytt:
Skruva loss de fyra skruvarna H bild
140 och byt ut lamporna:
I lampa för dimbakljuset
L lampa för backljuset
M lampa för positionsljuset
N lampa för stoppljuset
O lampa för körriktningsvisarna.
137F1A0318
138F1A0319139F1A0320
150
I NÖDLÄGE

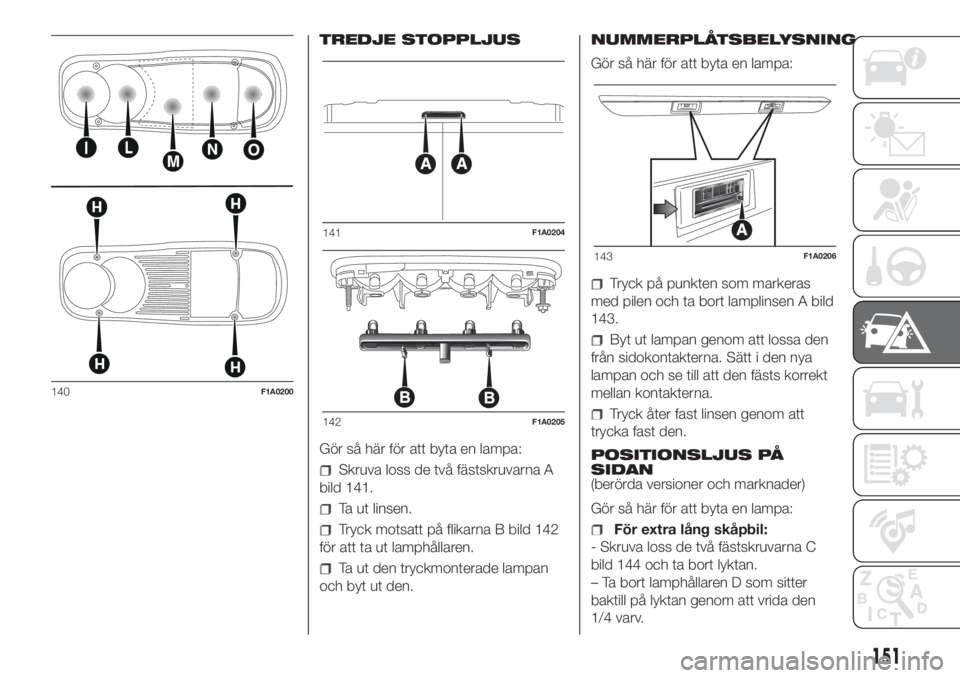

TREDJE STOPPLJUS
Gör så här för att byta en lampa:
Skruva loss de två fästskruvarna A
bild 141.
Ta ut linsen.
Tryck motsatt på flikarna B bild 142
för att ta ut lamphållaren.
Ta ut den tryckmonterade lampan
och byt ut den.NUMMERPLÅTSBELYSNING
Gör så här för att byta en lampa:
Tryck på punkten som markeras
med pilen och ta bort lamplinsen A bild
143.
Byt ut lampan genom att lossa den
från sidokontakterna. Sätt i den nya
lampan och se till att den fästs korrekt
mellan kontakterna.
Tryck åter fast linsen genom att
trycka fast den.
POSITIONSLJUS PÅ
SIDAN
(berörda versioner och marknader)
Gör så här för att byta en lampa:
För extra lång skåpbil:
- Skruva loss de två fästskruvarna C
bild 144 och ta bort lyktan.
– Ta bort lamphållaren D som sitter
baktill på lyktan genom att vrida den
1/4 varv.
140F1A0200
141F1A0204
142F1A0205
143F1A0206
151

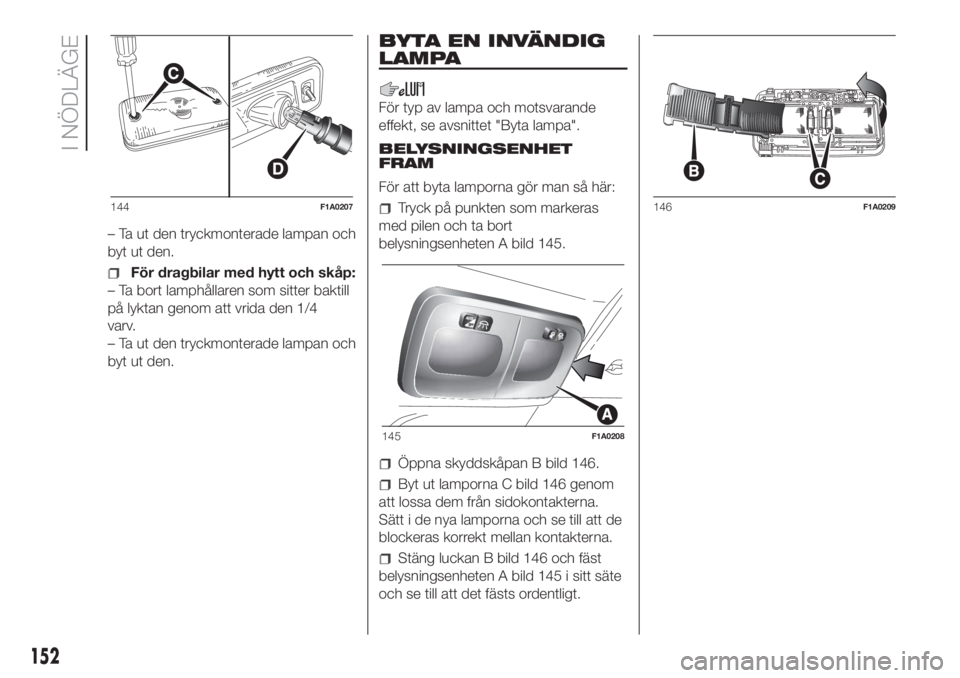

– Ta ut den tryckmonterade lampan och
byt ut den.
För dragbilar med hytt och skåp:
– Ta bort lamphållaren som sitter baktill
på lyktan genom att vrida den 1/4
varv.
– Ta ut den tryckmonterade lampan och
byt ut den.
BYTA EN INVÄNDIG
LAMPA
För typ av lampa och motsvarande
effekt, se avsnittet "Byta lampa".
BELYSNINGSENHET
FRAM
För att byta lamporna gör man så här:
Tryck på punkten som markeras
med pilen och ta bort
belysningsenheten A bild 145.
Öppna skyddskåpan B bild 146.
Byt ut lamporna C bild 146 genom
att lossa dem från sidokontakterna.
Sätt i de nya lamporna och se till att de
blockeras korrekt mellan kontakterna.
Stäng luckan B bild 146 och fäst
belysningsenheten A bild 145 i sitt säte
och se till att det fästs ordentligt.
144F1A0207
145F1A0208
146F1A0209
152
I NÖDLÄGE

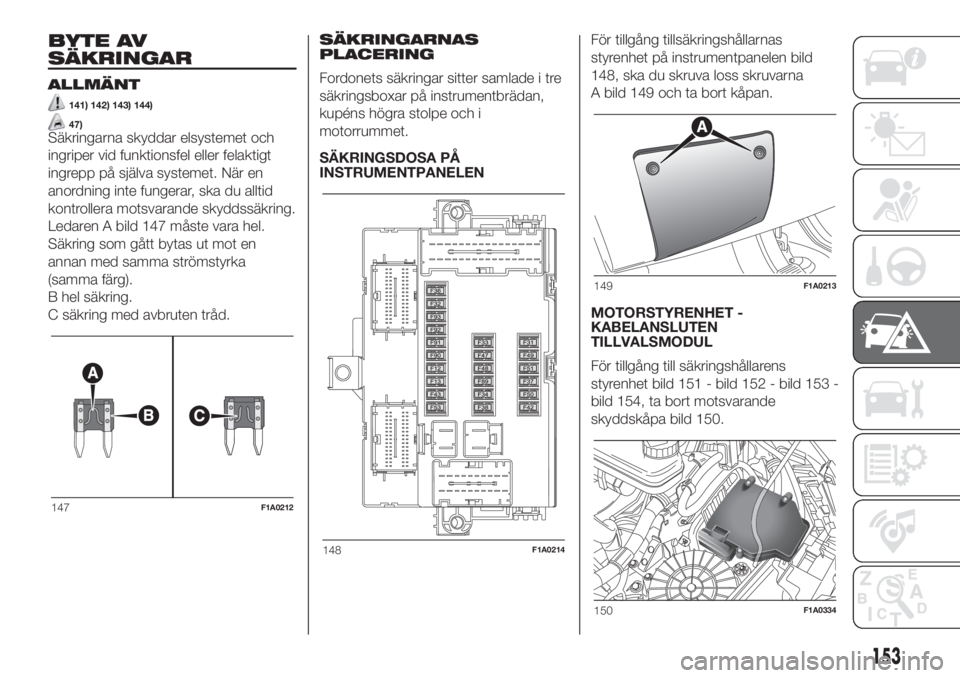

BYTE AV
SÄKRINGAR
ALLMÄNT
141) 142) 143) 144)
47)Säkringarna skyddar elsystemet och
ingriper vid funktionsfel eller felaktigt
ingrepp på själva systemet. När en
anordning inte fungerar, ska du alltid
kontrollera motsvarande skyddssäkring.
Ledaren A bild 147 måste vara hel.
Säkring som gått bytas ut mot en
annan med samma strömstyrka
(samma färg).
B hel säkring.
C säkring med avbruten tråd.SÄKRINGARNAS
PLACERING
Fordonets säkringar sitter samlade i tre
säkringsboxar på instrumentbrädan,
kupéns högra stolpe och i
motorrummet.
SÄKRINGSDOSA PÅ
INSTRUMENTPANELENFör tillgång tillsäkringshållarnas
styrenhet på instrumentpanelen bild
148, ska du skruva loss skruvarna
A bild 149 och ta bort kåpan.
MOTORSTYRENHET -
KABELANSLUTEN
TILLVALSMODUL
För tillgång till säkringshållarens
styrenhet bild 151 - bild 152 - bild 153 -
bild 154, ta bort motsvarande
skyddskåpa bild 150.
147F1A0212
148F1A0214
149F1A0213
150F1A0334
153

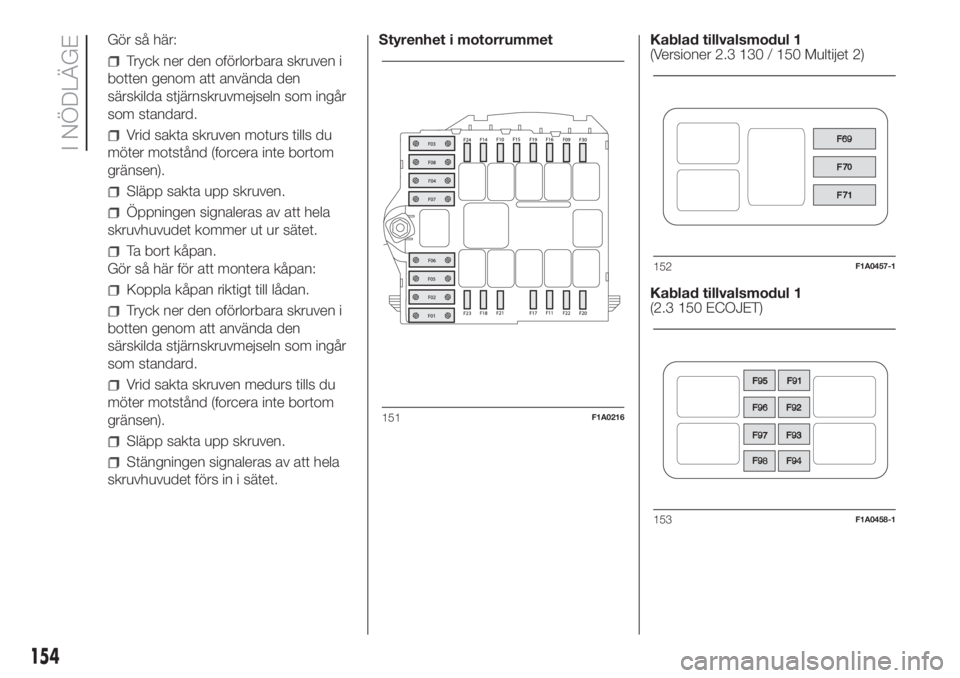

Gör så här:
Tryck ner den oförlorbara skruven i
botten genom att använda den
särskilda stjärnskruvmejseln som ingår
som standard.
Vrid sakta skruven moturs tills du
möter motstånd (forcera inte bortom
gränsen).
Släpp sakta upp skruven.
Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.
Ta bort kåpan.
Gör så här för att montera kåpan:
Koppla kåpan riktigt till lådan.
Tryck ner den oförlorbara skruven i
botten genom att använda den
särskilda stjärnskruvmejseln som ingår
som standard.
Vrid sakta skruven medurs tills du
möter motstånd (forcera inte bortom
gränsen).
Släpp sakta upp skruven.
Stängningen signaleras av att hela
skruvhuvudet förs in i sätet.Styrenhet i motorrummet Kablad tillvalsmodul 1
(Versioner 2.3 130 / 150 Multijet 2)
Kablad tillvalsmodul 1
(2.3 150 ECOJET)
151F1A0216
152F1A0457-1
153F1A0458-1
154
I NÖDLÄGE

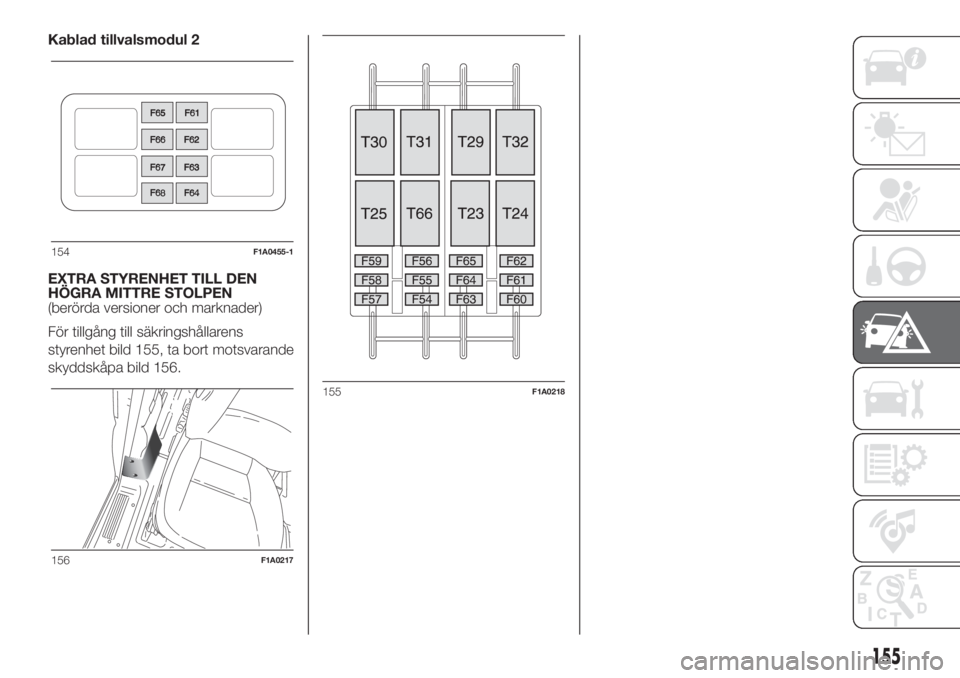

Kablad tillvalsmodul 2
EXTRA STYRENHET TILL DEN
HÖGRA MITTRE STOLPEN
(berörda versioner och marknader)
För tillgång till säkringshållarens
styrenhet bild 155, ta bort motsvarande
skyddskåpa bild 156.
154F1A0455-1
156F1A0217
155F1A0218
155

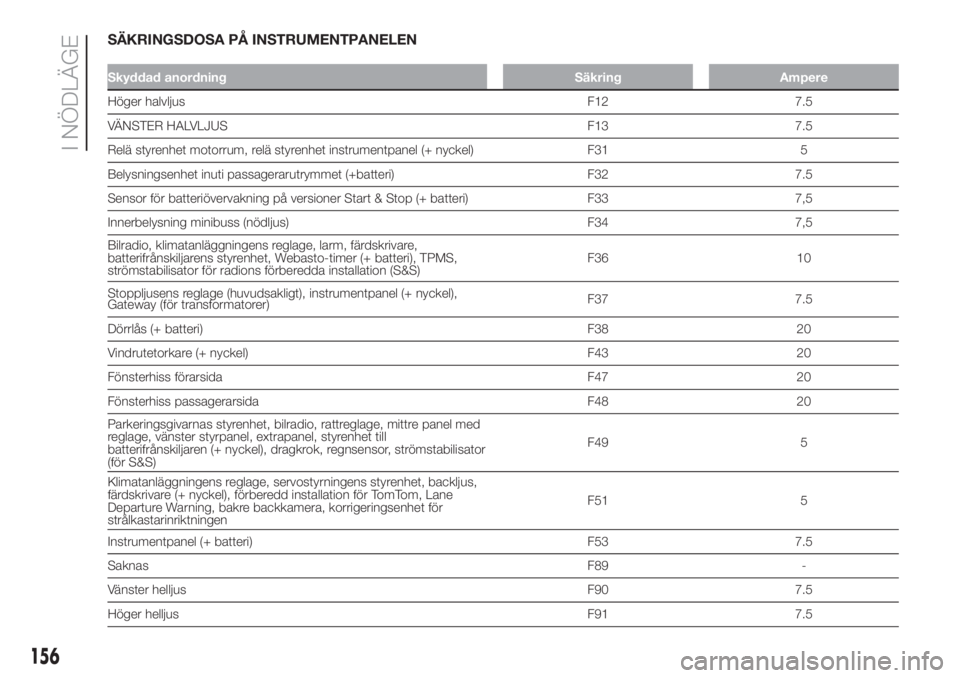

SÄKRINGSDOSA PÅ INSTRUMENTPANELEN
Skyddad anordning Säkring Ampere
Höger halvljus F12 7.5
VÄNSTER HALVLJUS F13 7.5
Relä styrenhet motorrum, relä styrenhet instrumentpanel (+ nyckel) F31 5
Belysningsenhet inuti passagerarutrymmet (+batteri) F32 7.5
Sensor för batteriövervakning på versioner Start & Stop (+ batteri) F33 7,5
Innerbelysning minibuss (nödljus) F34 7,5
Bilradio, klimatanläggningens reglage, larm, färdskrivare,
batterifrånskiljarens styrenhet, Webasto-timer (+ batteri), TPMS,
strömstabilisator för radions förberedda installation (S&S)F36 10
Stoppljusens reglage (huvudsakligt), instrumentpanel (+ nyckel),
Gateway (för transformatorer)F37 7.5
Dörrlås (+ batteri) F38 20
Vindrutetorkare (+ nyckel) F43 20
Fönsterhiss förarsida F47 20
Fönsterhiss passagerarsida F48 20
Parkeringsgivarnas styrenhet, bilradio, rattreglage, mittre panel med
reglage, vänster styrpanel, extrapanel, styrenhet till
batterifrånskiljaren (+ nyckel), dragkrok, regnsensor, strömstabilisator
(för S&S)F49 5
Klimatanläggningens reglage, servostyrningens styrenhet, backljus,
färdskrivare (+ nyckel), förberedd installation för TomTom, Lane
Departure Warning, bakre backkamera, korrigeringsenhet för
strålkastarinriktningenF51 5
Instrumentpanel (+ batteri) F53 7.5
SaknasF89 -
Vänster helljus F90 7.5
Höger helljus F91 7.5
156
I NÖDLÄGE

Skyddad anordning Säkring Ampere
Vänster dimljus F92 7.5
Höger dimljus F93 7.5
157

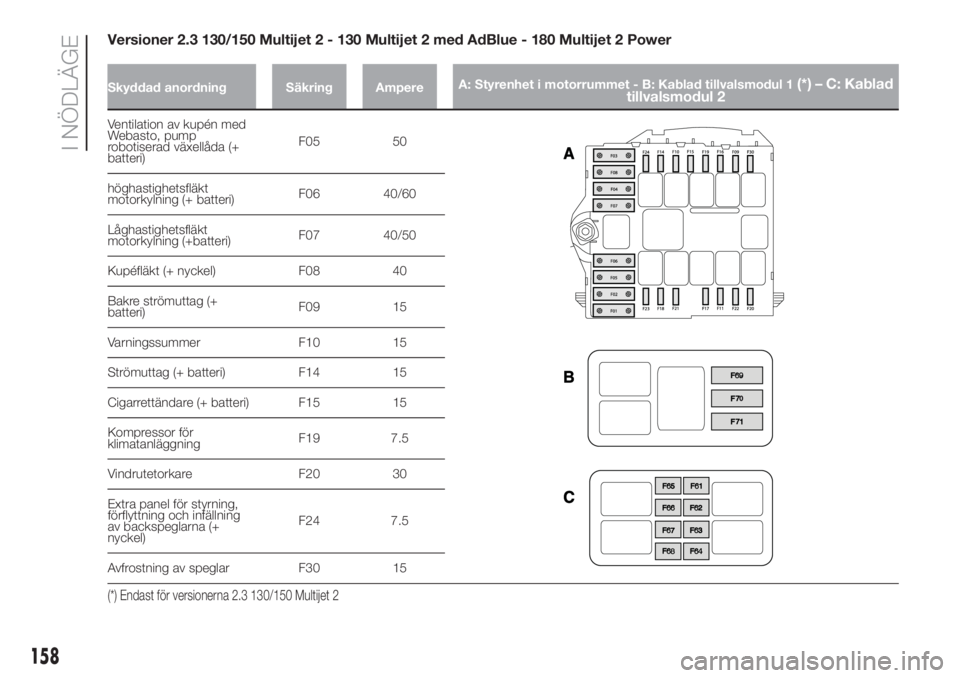

Versioner 2.3 130/150 Multijet 2 - 130 Multijet 2 med AdBlue - 180 Multijet 2 Power
Skyddad anordning Säkring AmpereA: Styrenhet i motorrummet - B: Kablad tillvalsmodul 1(*) – C: Kablad
tillvalsmodul 2
Ventilation av kupén med
Webasto, pump
robotiserad växellåda (+
batteri)F05 50
höghastighetsfläkt
motorkylning (+ batteri)F06 40/60
Låghastighetsfläkt
motorkylning (+batteri)F07 40/50
Kupéfläkt (+ nyckel) F08 40
Bakre strömuttag (+
batteri)F09 15
Varningssummer F10 15
Strömuttag (+ batteri) F14 15
Cigarrettändare (+ batteri) F15 15
Kompressor för
klimatanläggningF19 7.5
Vindrutetorkare F20 30
Extra panel för styrning,
förflyttning och infällning
av backspeglarna (+
nyckel)F24 7.5
Avfrostning av speglar F30 15
(*) Endast för versionerna 2.3 130/150 Multijet 2
158
