FIAT DUCATO 2017 Drift- och underhållshandbok (in Swedish)

MANUELL

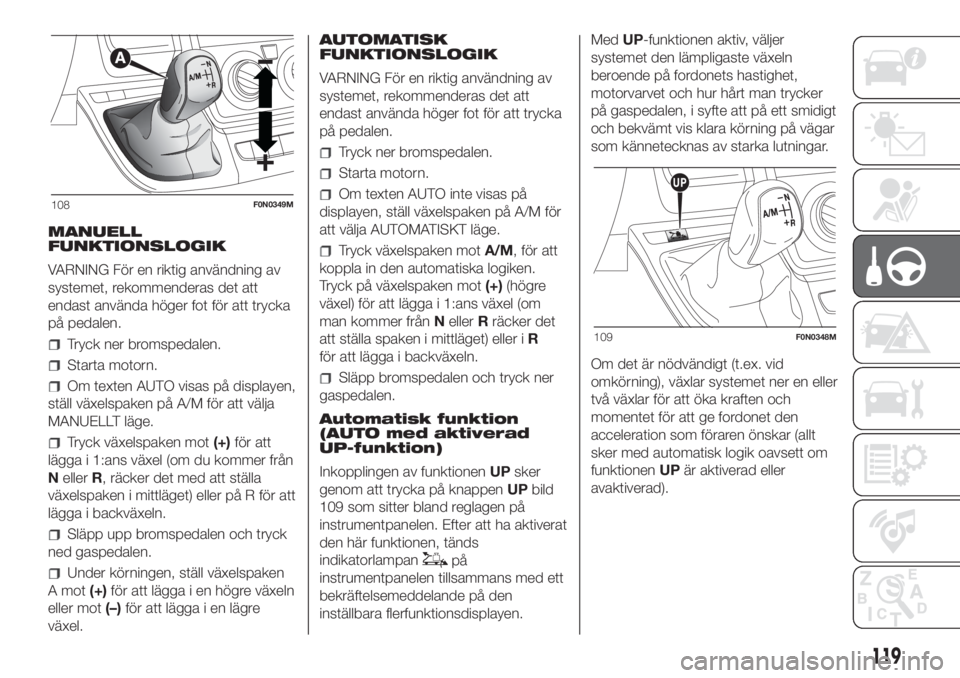

FUNKTIONSLOGIK
VARNING För en riktig användning av
systemet, rekommenderas det att
endast använda höger fot för att trycka
på pedalen.
Tryck ner bromspedalen.
Starta motorn.
Om texten AUTO visas på displayen,
ställ växelspaken på A/M för att välja
MANUELLT läge.
Tryck växelspaken mot(+)för att
lägga i 1:ans växel (om du kommer från
NellerR, räcker det med att ställa
växelspaken i mittläget) eller på R för att
lägga i backväxeln.
Släpp upp bromspedalen och tryck
ned gaspedalen.
Under körningen, ställ växelspaken
A mot(+)för att lägga i en högre växeln
eller mot(–)för att lägga i en lägre
växel.AUTOMATISK
FUNKTIONSLOGIK
VARNING För en riktig användning av
systemet, rekommenderas det att
endast använda höger fot för att trycka
på pedalen.
Tryck ner bromspedalen.
Starta motorn.
Om texten AUTO inte visas på
displayen, ställ växelspaken på A/M för
att välja AUTOMATISKT läge.
Tryck växelspaken motA/M, för att
koppla in den automatiska logiken.
Tryck på växelspaken mot(+)(högre
växel) för att lägga i 1:ans växel (om
man kommer frånNellerRräcker det
att ställa spaken i mittläget) eller iR
för att lägga i backväxeln.
Släpp bromspedalen och tryck ner
gaspedalen.
Automatisk funktion
(AUTO med aktiverad
UP-funktion)
Inkopplingen av funktionenUPsker
genom att trycka på knappenUPbild
109 som sitter bland reglagen på
instrumentpanelen. Efter att ha aktiverat
den här funktionen, tänds
indikatorlampan
på
instrumentpanelen tillsammans med ett
bekräftelsemeddelande på den
inställbara flerfunktionsdisplayen.MedUP-funktionen aktiv, väljer
systemet den lämpligaste växeln
beroende på fordonets hastighet,
motorvarvet och hur hårt man trycker
på gaspedalen, i syfte att på ett smidigt
och bekvämt vis klara körning på vägar
som kännetecknas av starka lutningar.
Om det är nödvändigt (t.ex. vid
omkörning), växlar systemet ner en eller
två växlar för att öka kraften och
momentet för att ge fordonet den
acceleration som föraren önskar (allt
sker med automatisk logik oavsett om
funktionenUPär aktiverad eller
avaktiverad).
108F0N0349M
109F0N0348M
119

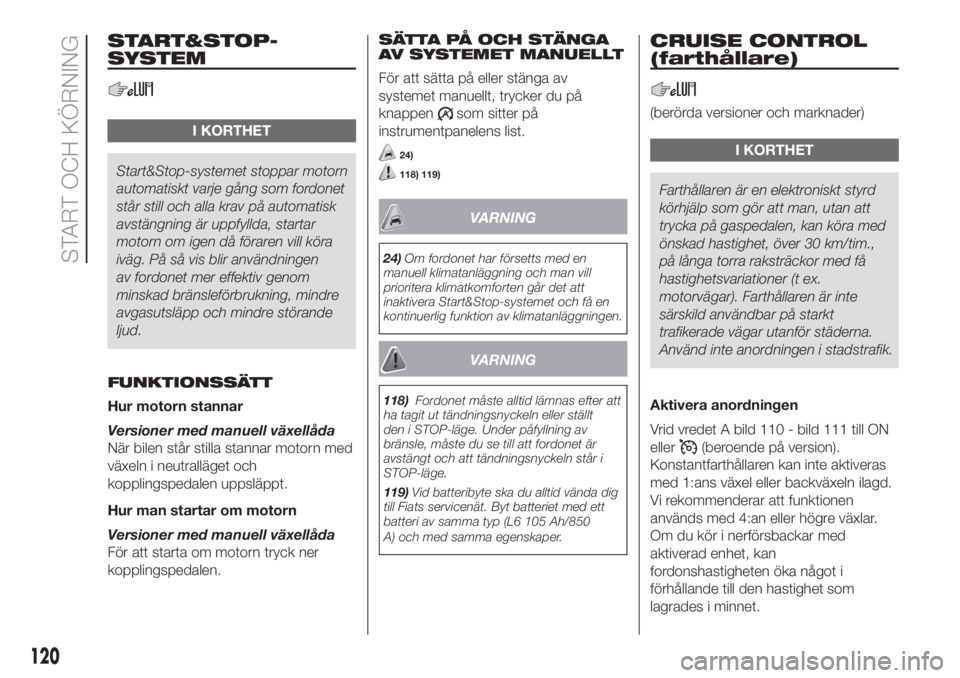

START&STOP-
SYSTEM
I KORTHET
Start&Stop-systemet stoppar motorn
automatisktvarje gång som fordonet
står still och alla krav på automatisk
avstängning är uppfyllda, startar
motorn om igen då föraren vill köra
iväg. På så vis blir användningen
av fordonet mer effektiv genom
minskad bränsleförbrukning, mindre
avgasutsläpp och mindre störande
ljud.
FUNKTIONSSÄTT
Hur motorn stannar
Versioner med manuell växellåda
När bilen står stilla stannar motorn med
växeln i neutralläget och
kopplingspedalen uppsläppt.
Hur man startar om motorn
Versioner med manuell växellåda
För att starta om motorn tryck ner
kopplingspedalen.SÄTTA PÅ OCH STÄNGA
AV SYSTEMET MANUELLT
För att sätta på eller stänga av
systemet manuellt, trycker du på
knappen
som sitter på
instrumentpanelens list.
24)
118) 119)
VARNING
24)Om fordonet har försetts med en
manuell klimatanläggning och man vill
prioritera klimatkomforten går det att
inaktivera Start&Stop-systemet och få en
kontinuerlig funktion av klimatanläggningen.
VARNING
118)Fordonet måste alltid lämnas efter att
ha tagit ut tändningsnyckeln eller ställt
den i STOP-läge. Under påfyllning av
bränsle, måste du se till att fordonet är
avstängt och att tändningsnyckeln står i
STOP-läge.
119)Vid batteribyte ska du alltid vända dig
till Fiats servicenät. Byt batteriet med ett
batteri av samma typ (L6 105 Ah/850
A) och med samma egenskaper.
CRUISE CONTROL
(farthållare)
(berörda versioner och marknader)
I KORTHET
Farthållaren är en elektroniskt styrd
körhjälpsom gör att man, utan att
trycka på gaspedalen, kan köra med
önskad hastighet, över 30 km/tim.,
på långa torra raksträckor med få
hastighetsvariationer (t ex.
motorvägar). Farthållaren är inte
särskild användbar på starkt
trafikerade vägar utanför städerna.
Använd inte anordningen i stadstrafik.
Aktivera anordningen
Vrid vredet A bild 110 - bild 111 till ON
eller
(beroende på version).
Konstantfarthållaren kan inte aktiveras
med 1:ans växel eller backväxeln ilagd.
Vi rekommenderar att funktionen
används med 4:an eller högre växlar.
Om du kör i nerförsbackar med
aktiverad enhet, kan
fordonshastigheten öka något i
förhållande till den hastighet som
lagrades i minnet.
120
START OCH KÖRNING

Aktiveringen signaleras av att
varningslampan
tänds. Samtidigt
visas ett meddelande på
instrumentpanelen.
Spara fordonshastigheten
Gör så här:
Vrid vredet A bild 110 - bild 111 till
ON eller
(beroende på version)
och tryck på gaspedalen för att
fordonet ska nå önskad hastighet.
Ställ spaken uppåt (+) i minst 1
sekund och släpp sedan upp
den. Fordonets hastighet lagras i
minnet och du kan släppa upp
gaspedalen.
Öka/sänka den sparade
hastigheten
När farthållaren har aktiverats, går det
att öka hastigheten genom att flytta
spaken uppåt (+) eller minska den
genom att flytta spaken nedåt (-).
Varje stegvis förflyttning av spaken
motsvarar en hastighetsminskning med
1 km/tim. Genom att hålla kvar spaken
nedåt ändras hastigheten steglöst.
Stänga av konstantfarthållaren
Anordningen kan kopplas från av
föraren på följande sätt:
Genom att vrida vredet till OFF eller
O(beroende på version).
Genom att stänga av motorn.
Inaktivering av funktionen
Anordningen kan kopplas ifrån av
föraren på följande sätt:
Genom att vrida vredet till OFF eller
O(beroende på version).
Genom att trycka på knapp B, både
med symbolenIIoch symbolen
CANC/RES, för att systemet ska gå in i
pausläget.
Genom att stänga av motorn.
Genom att trycka ned bromspedalen
eller lägga i handbromsen.
Genom att trycka ned
kopplingspedalen.
Genom att begära en växling med
automatväxeln i sekventiellt läge.
Om fordonet har en hastighet som
understiger förinställt värde.
Tryck på gaspedalen. I detta fall
inaktiveras inte systemet helt, utan en
begäran om acceleration har prioritet
i systemet. Farthållaren förblir aktiverad
utan att du behöver trycka på knappen
CANC/RES för att gå tillbaka till de
föregående tillstånden efter
accelerationen.
Funktionen avaktiveras automatiskt i
följande fall:
Om ABS- eller ESC-systemet
aktiveras.
Vid fel på systemet.
120) 121)
SPEED LIMITER
Det är en anordning som gör att
fordonshastigheten kan begränsas
enligt värden som föraren
programmerar.
Det går att programmera den maximala
hastigheten både med stillastående
fordon och med fordonet igång. Den
lägsta hastigheten som kan ställas in är
30 km/tim.

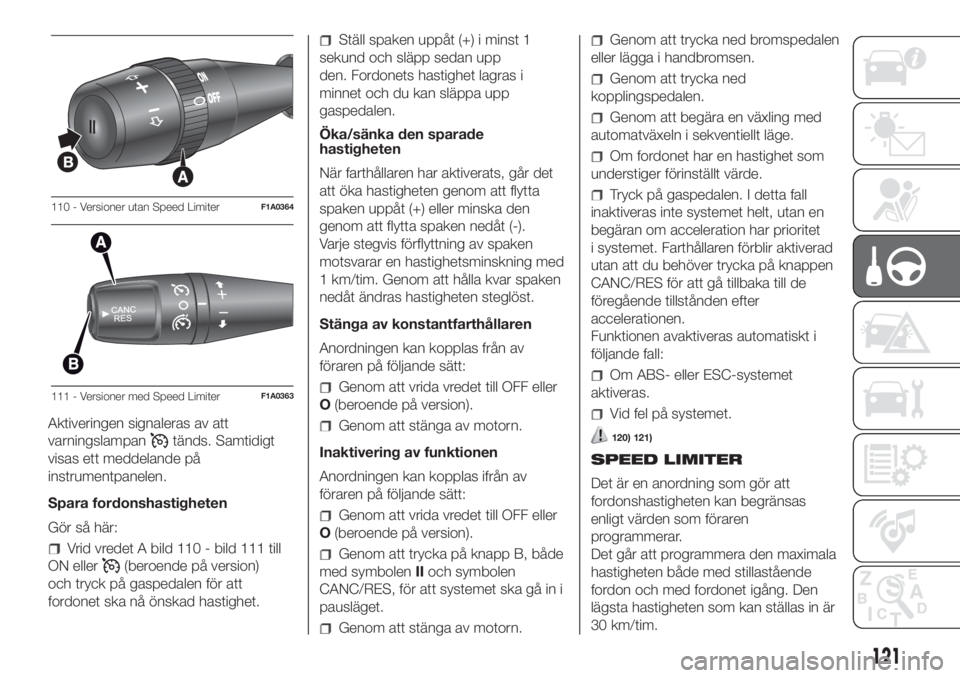

110 - Versioner utan Speed LimiterF1A0364
111 - Versioner med Speed LimiterF1A0363
121

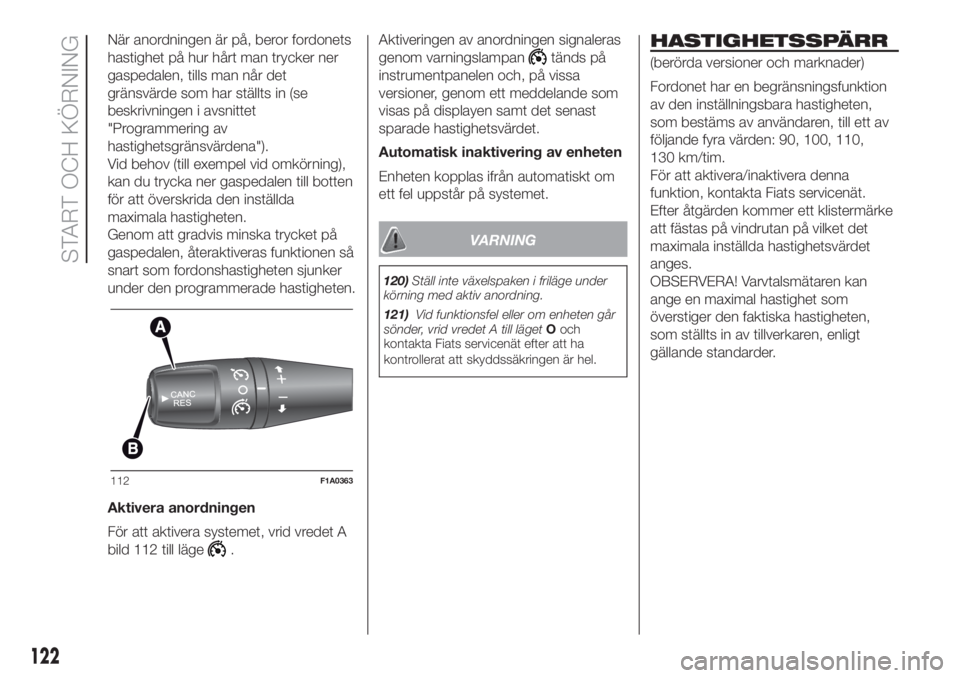

När anordningen är på, beror fordonets
hastighet på hur hårt man trycker ner
gaspedalen, tills man når det
gränsvärde som har ställts in (se
beskrivningen i avsnittet
"Programmering av
hastighetsgränsvärdena").
Vid behov (till exempel vid omkörning),
kan du trycka ner gaspedalen till botten
för att överskrida den inställda
maximala hastigheten.
Genom att gradvis minska trycket på
gaspedalen, återaktiveras funktionen så
snart som fordonshastigheten sjunker
under den programmerade hastigheten.
Aktivera anordningen
För att aktivera systemet, vrid vredet A
bild 112 till läge
.Aktiveringen av anordningen signaleras
genom varningslampan
tänds på
instrumentpanelen och, på vissa
versioner, genom ett meddelande som
visas på displayen samt det senast
sparade hastighetsvärdet.
Automatisk inaktivering av enheten
Enheten kopplas ifrån automatiskt om
ett fel uppstår på systemet.
VARNING
120)Ställ inte växelspaken i friläge under
körning med aktiv anordning.
121)Vid funktionsfel eller om enheten går
sönder, vrid vredet A till lägetOoch
kontakta Fiats servicenät efter att ha
kontrollerat att skyddssäkringen är hel.
HASTIGHETSSPÄRR
(berörda versioner och marknader)
Fordonet har en begränsningsfunktion
av den inställningsbara hastigheten,
som bestäms av användaren, till ett av
följande fyra värden: 90, 100, 110,
130 km/tim.
För att aktivera/inaktivera denna
funktion, kontakta Fiats servicenät.
Efter åtgärden kommer ett klistermärke
att fästas på vindrutan på vilket det
maximala inställda hastighetsvärdet
anges.
OBSERVERA! Varvtalsmätaren kan
ange en maximal hastighet som
överstiger den faktiska hastigheten,
som ställts in av tillverkaren, enligt
gällande standarder.
112F1A0363
122
START OCH KÖRNING

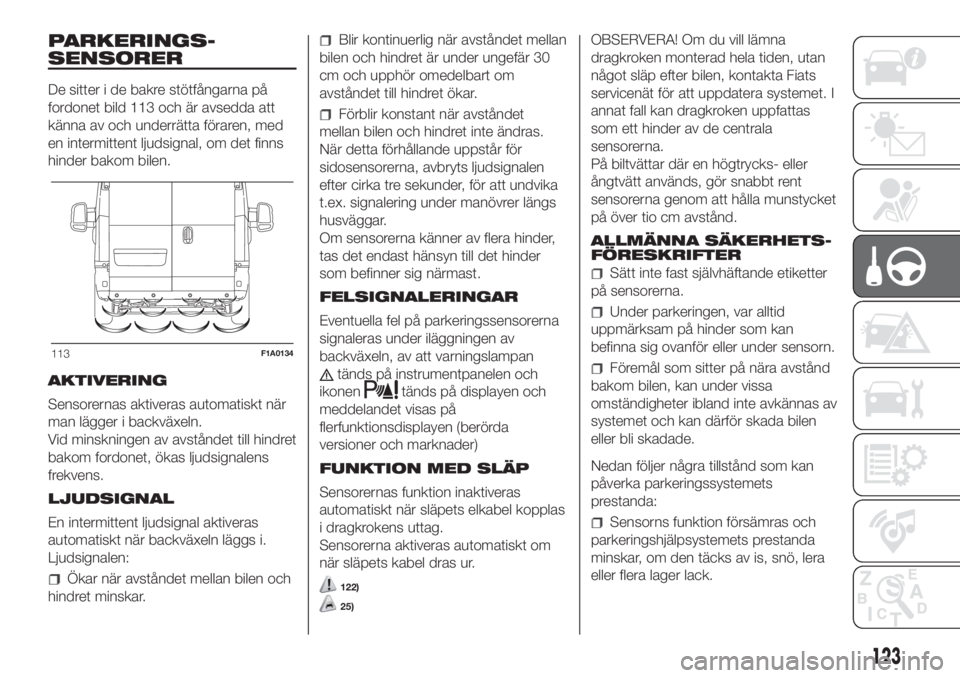

PARKERINGS-
SENSORER
De sitter i de bakre stötfångarna på
fordonet bild 113 och är avsedda att
känna av och underrätta föraren, med
en intermittent ljudsignal, om det finns
hinder bakom bilen.
AKTIVERING
Sensorernas aktiveras automatiskt när
man lägger i backväxeln.
Vid minskningen av avståndet till hindret
bakom fordonet, ökas ljudsignalens
frekvens.
LJUDSIGNAL
En intermittent ljudsignal aktiveras
automatiskt när backväxeln läggs i.
Ljudsignalen:
Ökar när avståndet mellan bilen och
hindret minskar.
Blir kontinuerlig när avståndet mellan
bilen och hindret är under ungefär 30
cm och upphör omedelbart om
avståndet till hindret ökar.
Förblir konstant när avståndet
mellan bilen och hindret inte ändras.
När detta förhållande uppstår för
sidosensorerna, avbryts ljudsignalen
efter cirka tre sekunder, för att undvika
t.ex. signalering under manövrer längs
husväggar.
Om sensorerna känner av flera hinder,
tas det endast hänsyn till det hinder
som befinner sig närmast.
FELSIGNALERINGAR
Eventuella fel på parkeringssensorerna
signaleras under iläggningen av
backväxeln, av att varningslampan
tänds på instrumentpanelen och
ikonen
tänds på displayen och
meddelandet visas på
flerfunktionsdisplayen (berörda
versioner och marknader)
FUNKTION MED SLÄP
Sensorernas funktion inaktiveras
automatiskt när släpets elkabel kopplas
i dragkrokens uttag.
Sensorerna aktiveras automatiskt om
när släpets kabel dras ur.
122)
25)
OBSERVERA! Om du vill lämna
dragkroken monterad hela tiden, utan
något släp efter bilen, kontakta Fiats
servicenät för att uppdatera systemet. I
annat fall kan dragkroken uppfattas
som ett hinder av de centrala
sensorerna.
På biltvättar där en högtrycks- eller
ångtvätt används, gör snabbt rent
sensorerna genom att hålla munstycket
på över tio cm avstånd.
ALLMÄNNA SÄKERHETS-
FÖRESKRIFTER
Sätt inte fast självhäftande etiketter
på sensorerna.
Under parkeringen, var alltid
uppmärksam på hinder som kan
befinna sig ovanför eller under sensorn.
Föremål som sitter på nära avstånd
bakom bilen, kan under vissa
omständigheter ibland inte avkännas av
systemet och kan därför skada bilen
eller bli skadade.
Nedan följer några tillstånd som kan
påverka parkeringssystemets
prestanda:
Sensorns funktion försämras och
parkeringshjälpsystemets prestanda
minskar, om den täcks av is, snö, lera
eller flera lager lack.
113F1A0134
123

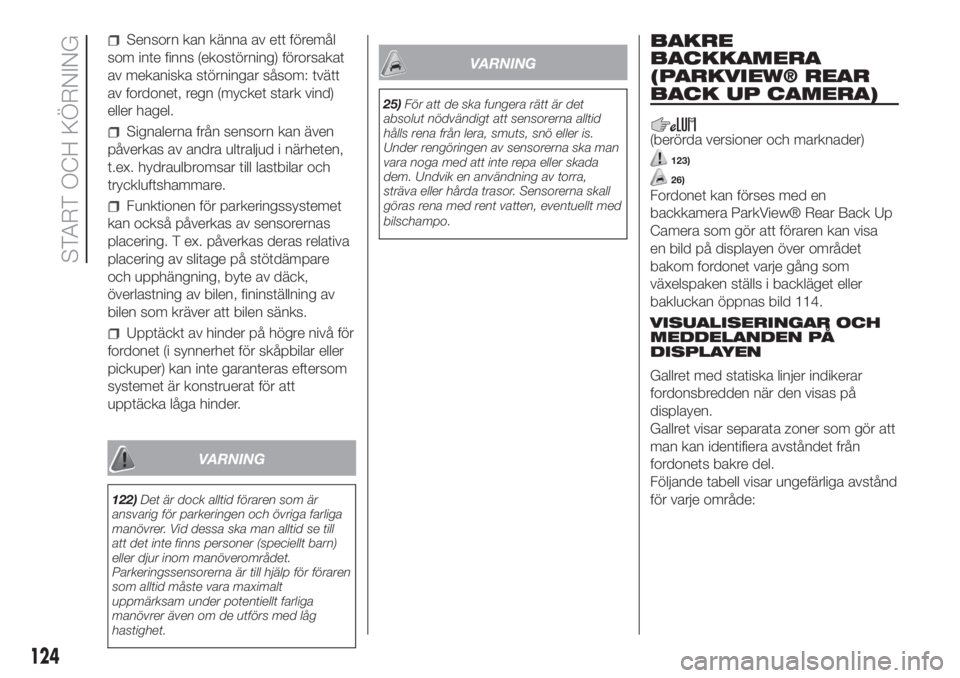

Sensorn kan känna av ett föremål
som inte finns (ekostörning) förorsakat
av mekaniska störningar såsom: tvätt
av fordonet, regn (mycket stark vind)
eller hagel.
Signalerna från sensorn kan även
påverkas av andra ultraljud i närheten,
t.ex. hydraulbromsar till lastbilar och
tryckluftshammare.
Funktionen för parkeringssystemet
kan också påverkas av sensorernas
placering. T ex. påverkas deras relativa
placering av slitage på stötdämpare
och upphängning, byte av däck,
överlastning av bilen, fininställning av
bilen som kräver att bilen sänks.
Upptäckt av hinder på högre nivå för
fordonet (i synnerhet för skåpbilar eller
pickuper) kan inte garanteras eftersom
systemet är konstruerat för att
upptäcka låga hinder.
VARNING
122)Det är dock alltid föraren som är
ansvarig för parkeringen och övriga farliga
manövrer. Vid dessa ska man alltid se till
att det inte finns personer (speciellt barn)
eller djur inom manöverområdet.
Parkeringssensorerna är till hjälp för föraren
som alltid måste vara maximalt
uppmärksam under potentiellt farliga
manövrer även om de utförs med låg
hastighet.
VARNING
25)För att de ska fungera rätt är det
absolut nödvändigt att sensorerna alltid
hålls rena från lera, smuts, snö eller is.
Under rengöringen av sensorerna ska man
vara noga med att inte repa eller skada
dem. Undvik en användning av torra,
sträva eller hårda trasor. Sensorerna skall
göras rena med rent vatten, eventuellt med
bilschampo.
BAKRE
BACKKAMERA
(PARKVIEW® REAR
BACK UP CAMERA)
(berörda versioner och marknader)
123)
26)
Fordonet kan förses med en
backkamera ParkView® Rear Back Up
Camera som gör att föraren kan visa
en bild på displayen över området
bakom fordonet varje gång som
växelspaken ställs i backläget eller
bakluckan öppnas bild 114.
VISUALISERINGAR OCH
MEDDELANDEN PÅ
DISPLAYEN
Gallret med statiska linjer indikerar
fordonsbredden när den visas på
displayen.
Gallret visar separata zoner som gör att
man kan identifiera avståndet från
fordonets bakre del.
Följande tabell visar ungefärliga avstånd
för varje område:
124
START OCH KÖRNING

Område (se bild
114fordonets bakre del
Grön (C) 1 m eller mer
VARNING
123)Det är alltid föraren som är ansvarig
för parkeringen och övriga manövrar.
Vid dessa ska man alltid se till att det inte
finns personer (speciellt barn) eller djur
inom manöverområdet. Backkameran är
en hjälp för föraren, som dock alltid måste
vara uppmärksam under potentiellt farliga
manövrer även om de utförs med låg
hastighet. Kör med en måttlig hastighet för
att kunna bromsa in i god tid om du skulle
upptäcka ett hinder.
VARNING
26)För att backkameran ska fungera rätt är
det absolut nödvändigt att den alltid hålls
ren från lera, smuts, snö eller is. Under
rengöringen av backkameran, var mycket
försiktig för att inte repa eller skada den.
Undvik att använda torra, sträva eller hårda
trasor. Backkameran ska göras rena med
rent vatten, eventuellt med tillsats av
bilschampo. På biltvättar där en högtrycks-
eller ångtvätt används, gör snabbt rent
backkameran genom att hålla munstycket
på över tio cm avstånd. Sätt inte fast
självhäftande etiketter på backkameran.
TRAFFIC SIGN
RECOGNITION
(berörda versioner och marknader)
124) 125) 126) 127)
27) 28) 29) 30) 31) 32) 33)
Systemet detekterar automatiskt
trafikskyltar som kan identifieras, t ex.
hastighetsgränser, omkörningsförbud
eller skyltar som signalerar slutet på
sådana förbud.
Kameran är monterad bakom
innerbackspegeln. Givaren kontrollerar
kontinuerligt trafiksignalerna för att
signalerar den aktuella
hastighetsgränsen och eventuella
omkörningsförbud.
VARNING! Systemet har projekterats för
att läsa trafikskyltar enligt föreskrifterna
i Wienkonventionen.
ANVÄNDNING AV
IDENTIFIKATIONEN AV
TRAFIKSKYLTARNA
Sätta på och stänga av systemet
Systemet kan aktiveras och inaktiveras
via displaymenyn. Se avsnittet "Display"
i kapitlet "Lär känna
instrumentpanelen".
Obs! Status och inställningarna i
systemet förblir oförändrade i de olika
tändningscyklarna.
114F1A0360
125
114
)Avstånd från
Röd (A) 0 ÷ 30 cm
Gul(B) 30cm÷1m

VARNING
124)Om lastvariationer leder till en stark
lutningsskillnad i videokameran, kan det
hända att systemet inte fungerar tillfälligt
för att möjliggöra en automatisk kalibrering
av videokameran.
125)Systemet detekterar endast de
förbestämda vägskyltarna. Om
minimivillkoren för sikt och avstånd från
vägskylten uppfylls, detekterar vägskylten
alla vägskyltar.
126)Systemet utgör en extra körhjälp som
assisterar föraren, men inte fråntar honom
ansvaret för att köra uppmärksamt och
försiktigt enligt de gällande
bestämmelserna.
127)När systemet är aktiverat, är föraren
ansvarig för att kontrollera fordonet och
övervaka systemet. Han ska ingripa på
lämpligt vis när så krävs.
VARNING
27)Vid tillsättning av givaren, kan det
hända att systemet inte fungerar.
28)Vid låga temperaturer och i särskilt
stränga klimatförhållanden, kan det hända
att systemet inte fungerar.
29)Regn, snö, stänk och starka
ljuskontraster kan påverka givaren.
30)Utför inga reparationer i vindrutans
område omedelbart runt givaren.
31)Om fordonet är försett med en sats för
fjädringar som inte är original, kan det
hända att systemet inte fungerar korrekt.
32)Använd alltid originalreservdelar för att
byta ut strålkastarnas lampor. Andra
lampor kan reducera systemets prestanda.
33)Rengör vindrutan från främmande
föremål, som exkrement från fåglar och
insekter samt is eller snö.
TANKA FORDONET
I KORTHET
Stäng av motorn innan du tankar
bilen.
BENSINMOTORER
Användendast blyfri bensin med
oktannummer (R.O.N.) som inte är
under 95 (standard EN228).
DIESELMOTORER
Tanka endast bilen med dieselbränsle
till fordon, i enlighet med den
europeiska standarden EN590.
FUNKTION VID LÅGA
TEMPERATURER
Vid en längre användning/parkering av
fordonet i bergsområden/kalla
områden, rekommenderar vi att du fyller
på med dieselbränsle som finns
tillgängligt lokalt. I denna situation
rekommenderar vi även att du ser till att
bränsletanken alltid är fylld med
bränsle till minst 50 % av nyttorymden.
34)
100
115F1A0373
126
START OCH KÖRNING

TANKNING
För att säkra att tanken fyllts helt och
hållet gör man två påfyllningar efter att
tankpistolen har utlösts för första
gången. Undvik ytterligare påfyllningar,
eftersom de kan orsaka fel på
försörjningssystemet.

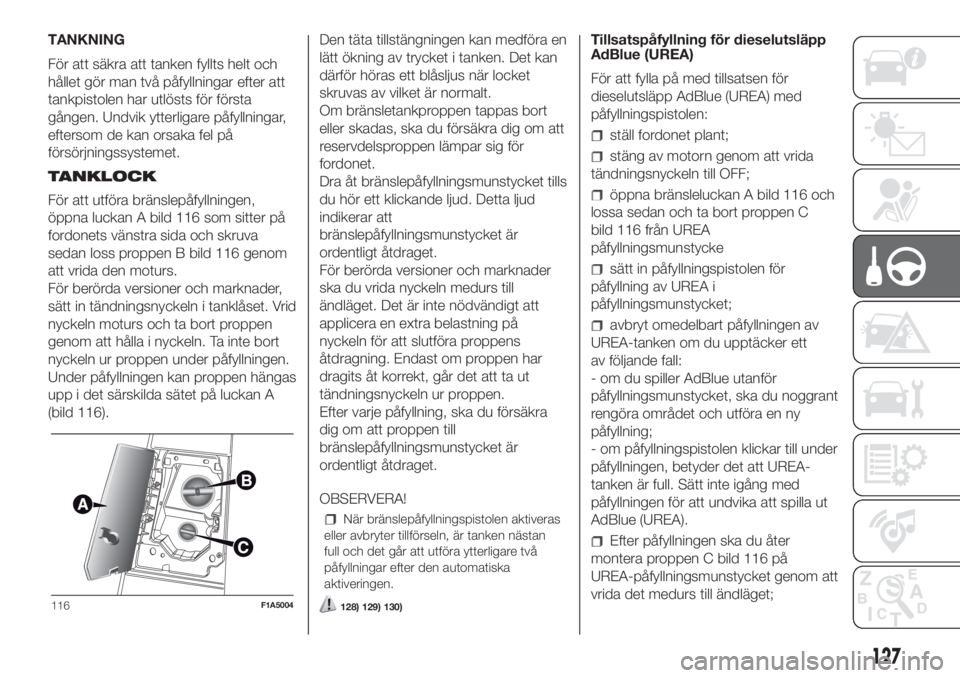

TANKLOCK
För att utföra bränslepåfyllningen,
öppna luckan A bild 116 som sitter på
fordonets vänstra sida och skruva
sedan loss proppen B bild 116 genom
att vrida den moturs.
För berörda versioner och marknader,
sätt in tändningsnyckeln i tanklåset. Vrid
nyckeln moturs och ta bort proppen
genom att hålla i nyckeln. Ta inte bort
nyckeln ur proppen under påfyllningen.
Under påfyllningen kan proppen hängas
upp i det särskilda sätet på luckan A
(bild 116).Den täta tillstängningen kan medföra en
lätt ökning av trycket i tanken. Det kan
därför höras ett blåsljus när locket
skruvas av vilket är normalt.
Om bränsletankproppen tappas bort
eller skadas, ska du försäkra dig om att
reservdelsproppen lämpar sig för
fordonet.
Dra åt bränslepåfyllningsmunstycket tills
du hör ett klickande ljud. Detta ljud
indikerar att
bränslepåfyllningsmunstycket är
ordentligt åtdraget.
För berörda versioner och marknader
ska du vrida nyckeln medurs till
ändläget. Det är inte nödvändigt att
applicera en extra belastning på
nyckeln för att slutföra proppens
åtdragning. Endast om proppen har
dragits åt korrekt, går det att ta ut
tändningsnyckeln ur proppen.
Efter varje påfyllning, ska du försäkra
dig om att proppen till
bränslepåfyllningsmunstycket är
ordentligt åtdraget.
OBSERVERA!
När bränslepåfyllningspistolen aktiveras
eller avbryter tillförseln, är tanken nästan
full och det går att utföra ytterligare två
påfyllningar efter den automatiska
aktiveringen.
128) 129) 130)
Tillsatspåfyllning för dieselutsläpp
AdBlue (UREA)
För att fylla på med tillsatsen för
dieselutsläpp AdBlue (UREA) med
påfyllningspistolen:
ställ fordonet plant;
stäng av motorn genom att vrida
tändningsnyckeln till OFF;
öppna bränsleluckan A bild 116 och
lossa sedan och ta bort proppen C
bild 116 från UREA
påfyllningsmunstycke
sätt in påfyllningspistolen för
påfyllning av UREA i
påfyllningsmunstycket;
avbryt omedelbart påfyllningen av
UREA-tanken om du upptäcker ett
av följande fall:
- om du spiller AdBlue utanför
påfyllningsmunstycket, ska du noggrant
rengöra området och utföra en ny
påfyllning;
- om påfyllningspistolen klickar till under
påfyllningen, betyder det att UREA-
tanken är full. Sätt inte igång med
påfyllningen för att undvika att spilla ut
AdBlue (UREA).
Efter påfyllningen ska du åter
montera proppen C bild 116 på
UREA-påfyllningsmunstycket genom att
vrida det medurs till ändläget;
116F1A5004
127

vrid nyckeln i tändlåset till ON (du
behöver inte starta motorn);
vänta tills signalen slocknar på
instrumentpanelen innan du flyttar
fordonet. Varningslampan fortsätter att
lysa från några sekunder till cirka en
halv minut. Om du startar motorn och
flyttar fordonet, lyser varningslampan
under en längre tid, men inga problem
med motorfunktionen uppstår. Om
påfyllningen sker när UREA-tanken är
helt tom, ska du vänta i 2 minuter innan
du startar fordonet.

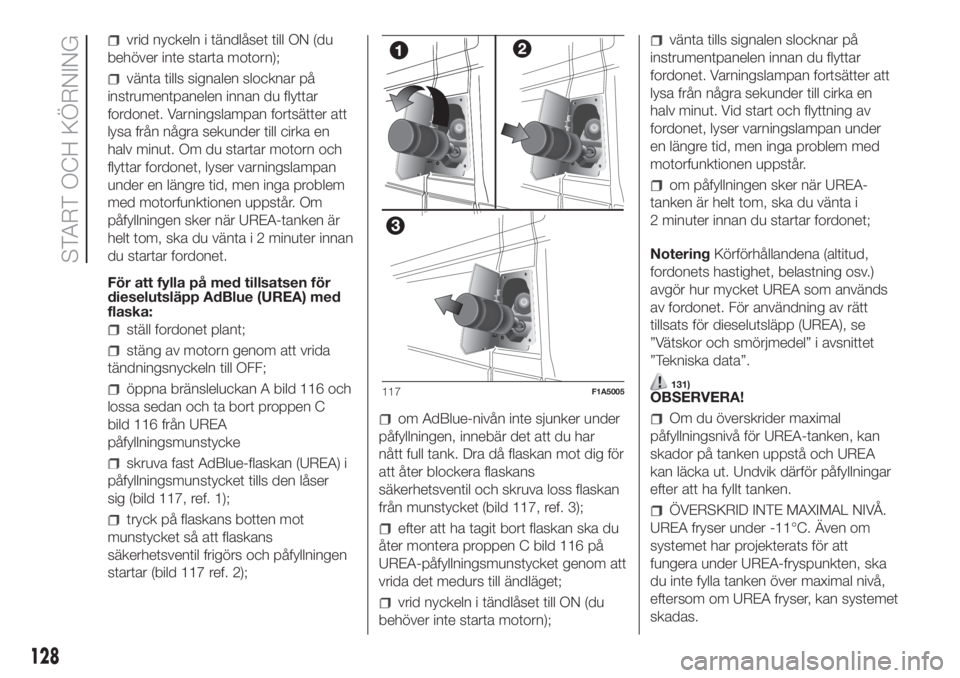

För att fylla på med tillsatsen för
dieselutsläpp AdBlue (UREA) med
flaska:
ställ fordonet plant;
stäng av motorn genom att vrida
tändningsnyckeln till OFF;
öppna bränsleluckan A bild 116 och
lossa sedan och ta bort proppen C
bild 116 från UREA
påfyllningsmunstycke
skruva fast AdBlue-flaskan (UREA) i
påfyllningsmunstycket tills den låser
sig (bild 117, ref. 1);
tryck på flaskans botten mot
munstycket så att flaskans
säkerhetsventil frigörs och påfyllningen
startar (bild 117 ref. 2);
om AdBlue-nivån inte sjunker under
påfyllningen, innebär det att du har
nått full tank. Dra då flaskan mot dig för
att åter blockera flaskans
säkerhetsventil och skruva loss flaskan
från munstycket (bild 117, ref. 3);
efter att ha tagit bort flaskan ska du
åter montera proppen C bild 116 på
UREA-påfyllningsmunstycket genom att
vrida det medurs till ändläget;
vrid nyckeln i tändlåset till ON (du
behöver inte starta motorn);
vänta tills signalen slocknar på
instrumentpanelen innan du flyttar
fordonet. Varningslampan fortsätter att
lysa från några sekunder till cirka en
halv minut. Vid start och flyttning av
fordonet, lyser varningslampan under
en längre tid, men inga problem med
motorfunktionen uppstår.
om påfyllningen sker när UREA-
tanken är helt tom, ska du vänta i
2 minuter innan du startar fordonet;
NoteringKörförhållandena (altitud,
fordonets hastighet, belastning osv.)
avgör hur mycket UREA som används
av fordonet. För användning av rätt
tillsats för dieselutsläpp (UREA), se
”Vätskor och smörjmedel” i avsnittet
”Tekniska data”.
131)OBSERVERA!
Om du överskrider maximal
påfyllningsnivå för UREA-tanken, kan
skador på tanken uppstå och UREA
kan läcka ut. Undvik därför påfyllningar
efter att ha fyllt tanken.
ÖVERSKRID INTE MAXIMAL NIVÅ.
UREA fryser under -11°C. Även om
systemet har projekterats för att
fungera under UREA-fryspunkten, ska
du inte fylla tanken över maximal nivå,
eftersom om UREA fryser, kan systemet
skadas.
117F1A5005
128
START OCH KÖRNING
