FIAT DUCATO 2017 Knjižica za upotrebu i održavanje (in Serbian)

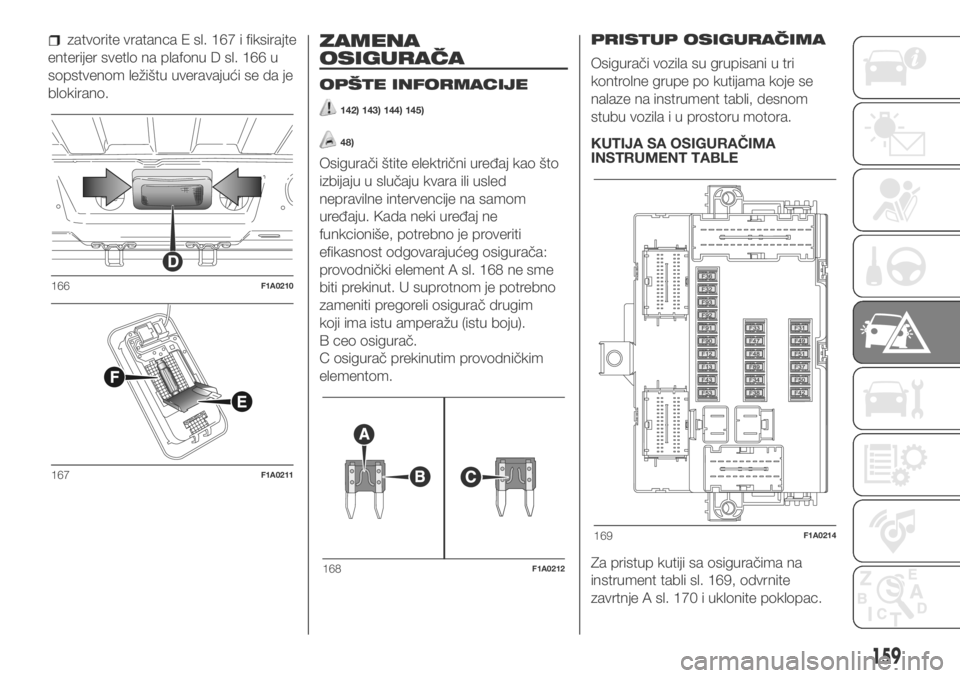

zatvorite vratanca E sl. 167 i fiksirajte
enterijer svetlo na plafonu D sl. 166 u
sopstvenom ležištu uveravajući se da je
blokirano.ZAMENA
OSIGURAČA
OPŠTE INFORMACIJE
142) 143) 144) 145)
48)
Osigurači štite električni uređaj kao što
izbijaju u slučaju kvara ili usled
nepravilne intervencije na samom
uređaju. Kada neki uređaj ne
funkcioniše, potrebno je proveriti
efikasnost odgovarajućeg osigurača:
provodnički element A sl. 168 ne sme
biti prekinut. U suprotnom je potrebno
zameniti pregoreli osigurač drugim
koji ima istu amperažu (istu boju).
B ceo osigurač.
C osigurač prekinutim provodničkim
elementom.PRISTUP OSIGURAČIMA
Osigurači vozila su grupisani u tri
kontrolne grupe po kutijama koje se
nalaze na instrument tabli, desnom
stubu vozilaiuprostoru motora.
KUTIJA SA OSIGURAČIMA
INSTRUMENT TABLE
Za pristup kutiji sa osiguračima na
instrument tabli sl. 169, odvrnite
zavrtnje A sl. 170 i uklonite poklopac.
166F1A0210
167F1A0211
168F1A0212
169F1A0214
159

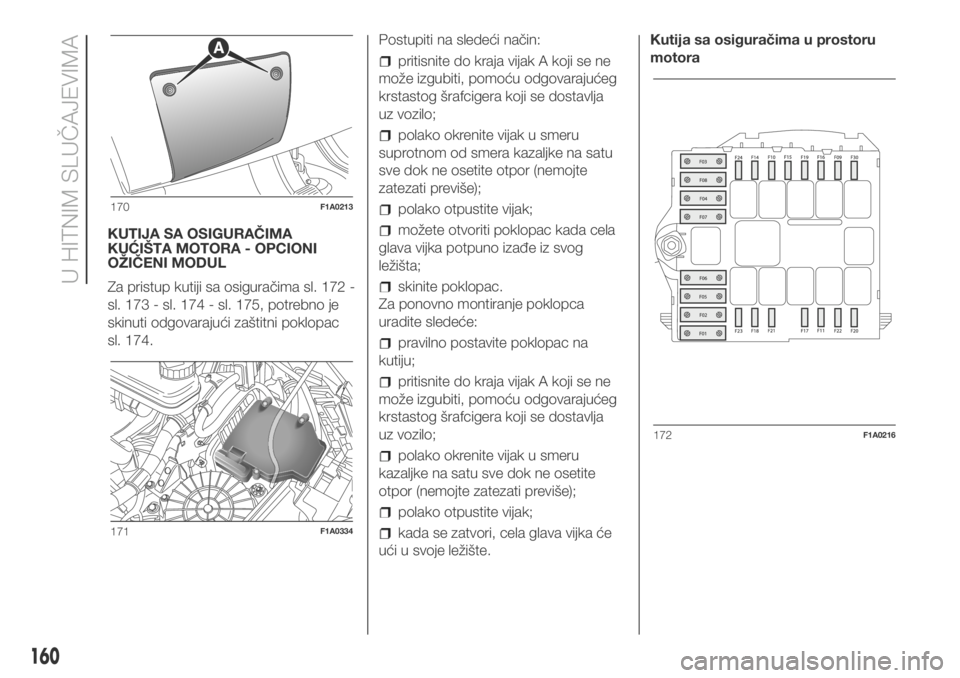

KUTIJA SA OSIGURAČIMA
KUĆIŠTA MOTORA - OPCIONI
OŽIČENI MODUL
Za pristup kutiji sa osiguračima sl. 172 -
sl. 173 - sl. 174 - sl. 175, potrebno je
skinuti odgovarajući zaštitni poklopac
sl. 174.Postupiti na sledeći način:
pritisnite do kraja vijak A koji se ne
može izgubiti, pomoću odgovarajućeg
krstastog šrafcigera koji se dostavlja
uz vozilo;
polako okrenite vijak u smeru
suprotnom od smera kazaljke na satu
sve dok ne osetite otpor (nemojte
zatezati previše);
polako otpustite vijak;
možete otvoriti poklopac kada cela
glava vijka potpuno izađe iz svog
ležišta;
skinite poklopac.
Za ponovno montiranje poklopca
uradite sledeće:
pravilno postavite poklopac na
kutiju;
pritisnite do kraja vijak A koji se ne
može izgubiti, pomoću odgovarajućeg
krstastog šrafcigera koji se dostavlja
uz vozilo;
polako okrenite vijak u smeru
kazaljke na satu sve dok ne osetite
otpor (nemojte zatezati previše);
polako otpustite vijak;
kada se zatvori, cela glava vijka će
ući u svoje ležište.Kutija sa osiguračima u prostoru
motora
170F1A0213
171F1A0334
172F1A0216
160

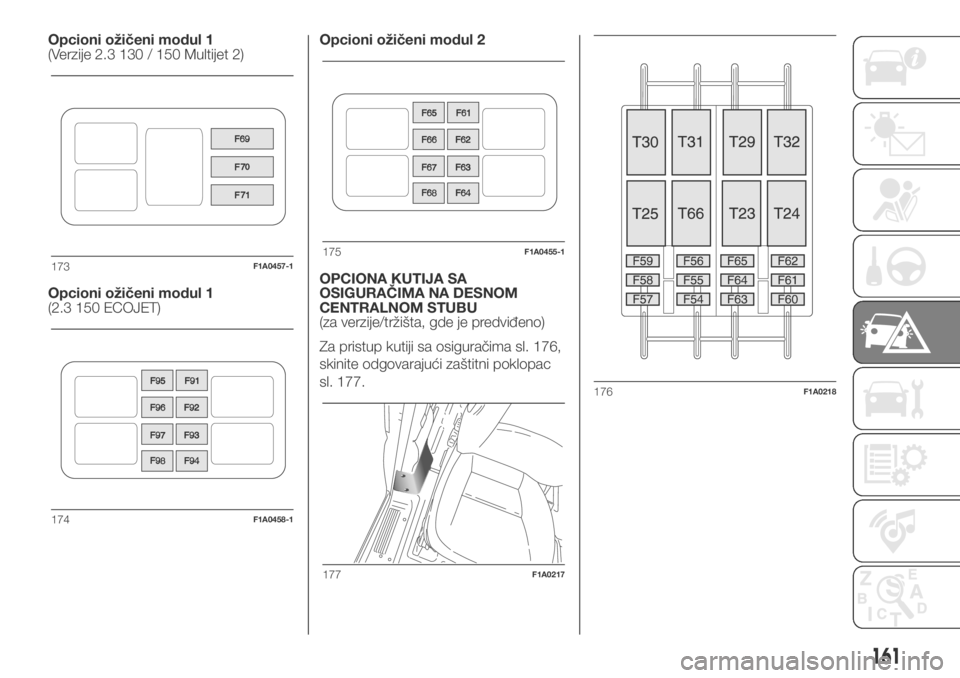

U HITNIM SLUČAJEVIMA

Opcioni ožičeni modul 1
(Verzije 2.3 130 / 150 Multijet 2)
Opcioni ožičeni modul 1
(2.3 150 ECOJET)Opcioni ožičeni modul 2
OPCIONA KUTIJA SA
OSIGURAČIMA NA DESNOM
CENTRALNOM STUBU
(za verzije/tržišta, gde je predviđeno)
Za pristup kutiji sa osiguračima sl. 176,
skinite odgovarajući zaštitni poklopac
sl. 177.
173F1A0457-1
174F1A0458-1
175F1A0455-1
177F1A0217
176F1A0218
161

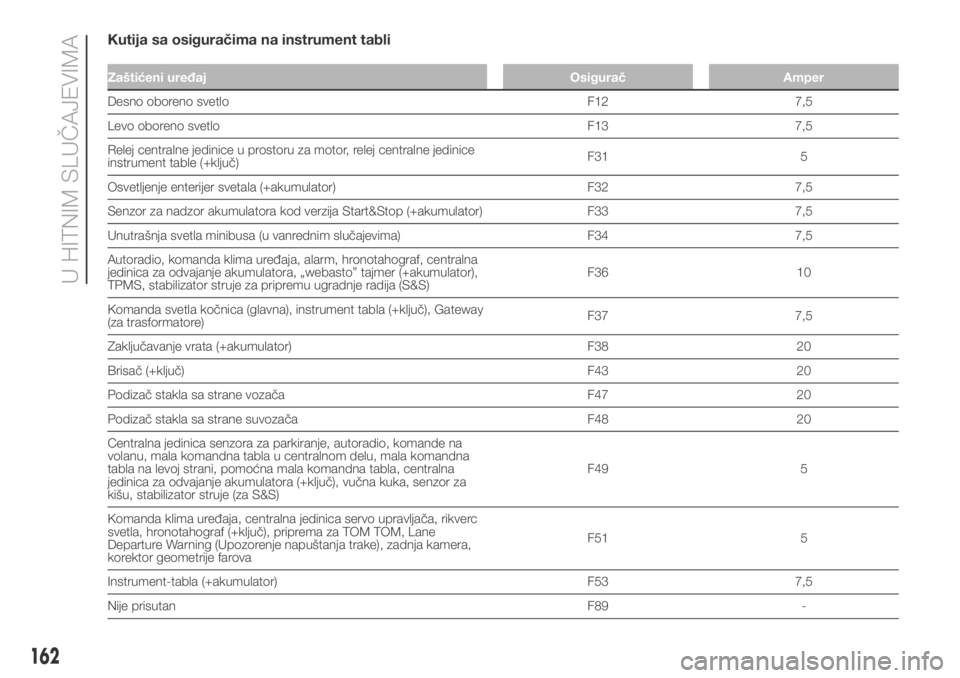

Kutija sa osiguračima na instrument tabli
Zaštićeni uređaj Osigurač Amper
Desno oboreno svetlo F12 7,5
Levo oboreno svetlo F13 7,5
Relej centralne jedinice u prostoru za motor, relej centralne jedinice
instrument table (+ključ)F31 5
Osvetljenje enterijer svetala (+akumulator) F32 7,5
Senzor za nadzor akumulatora kod verzija Start&Stop (+akumulator) F33 7,5
Unutrašnja svetla minibusa (u vanrednim slučajevima) F34 7,5
Autoradio, komanda klima uređaja, alarm, hronotahograf, centralna
jedinica za odvajanje akumulatora, „webasto” tajmer (+akumulator),
TPMS, stabilizator struje za pripremu ugradnje radija (S&S)F36 10
Komanda svetla kočnica (glavna), instrument tabla (+ključ), Gateway
(za trasformatore)F37 7,5
Zaključavanje vrata (+akumulator) F38 20
Brisač (+ključ) F43 20
Podizač stakla sa strane vozača F47 20
Podizač stakla sa strane suvozača F48 20
Centralna jedinica senzora za parkiranje, autoradio, komande na
volanu, mala komandna tabla u centralnom delu, mala komandna
tabla na levoj strani, pomoćna mala komandna tabla, centralna
jedinica za odvajanje akumulatora (+ključ), vučna kuka, senzor za
kišu, stabilizator struje (za S&S)F49 5
Komanda klima uređaja, centralna jedinica servo upravljača, rikverc
svetla, hronotahograf (+ključ), priprema za TOM TOM, Lane
Departure Warning (Upozorenje napuštanja trake), zadnja kamera,
korektor geometrije farovaF51 5
Instrument-tabla (+akumulator) F53 7,5
Nije prisutan F89 -
162
U HITNIM SLUČAJEVIMA

Zaštićeni uređaj Osigurač Amper
Levo dugo svetlo F90 7,5
Desno dugo svetlo F91 7,5
Levo svetlo za maglu F92 7,5
Desno svetlo za maglu F93 7,5
163

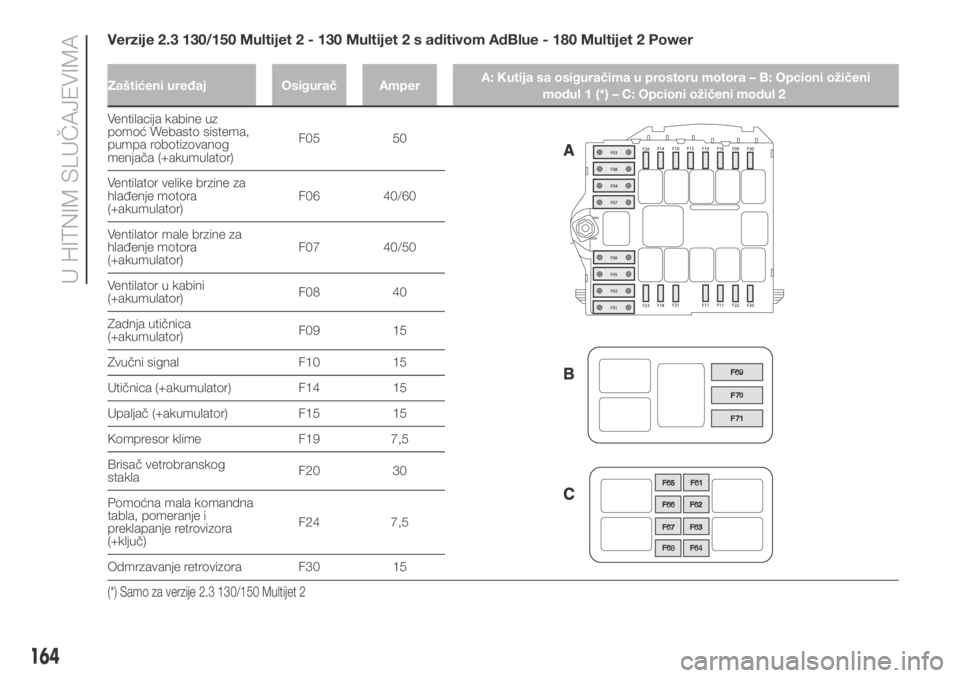

Verzije 2.3 130/150 Multijet 2 - 130 Multijet 2 s aditivom AdBlue - 180 Multijet 2 Power
Zaštićeni uređaj Osigurač AmperA: Kutija sa osiguračima u prostoru motora – B: Opcioni ožičeni
modul 1 (*) – C: Opcioni ožičeni modul 2
Ventilacija kabine uz
pomoć Webasto sistema,
pumpa robotizovanog
menjača (+akumulator)F05 50
Ventilator velike brzine za
hlađenje motora
(+akumulator)F06 40/60
Ventilator male brzine za
hlađenje motora
(+akumulator)F07 40/50
Ventilator u kabini
(+akumulator)F08 40
Zadnja utičnica
(+akumulator)F09 15
Zvučni signal F10 15
Utičnica (+akumulator) F14 15
Upaljač (+akumulator) F15 15
Kompresor klime F19 7,5
Brisač vetrobranskog
staklaF20 30
Pomoćna mala komandna
tabla, pomeranje i
preklapanje retrovizora
(+ključ)F24 7,5
Odmrzavanje retrovizora F30 15
(*) Samo za verzije 2.3 130/150 Multijet 2
164

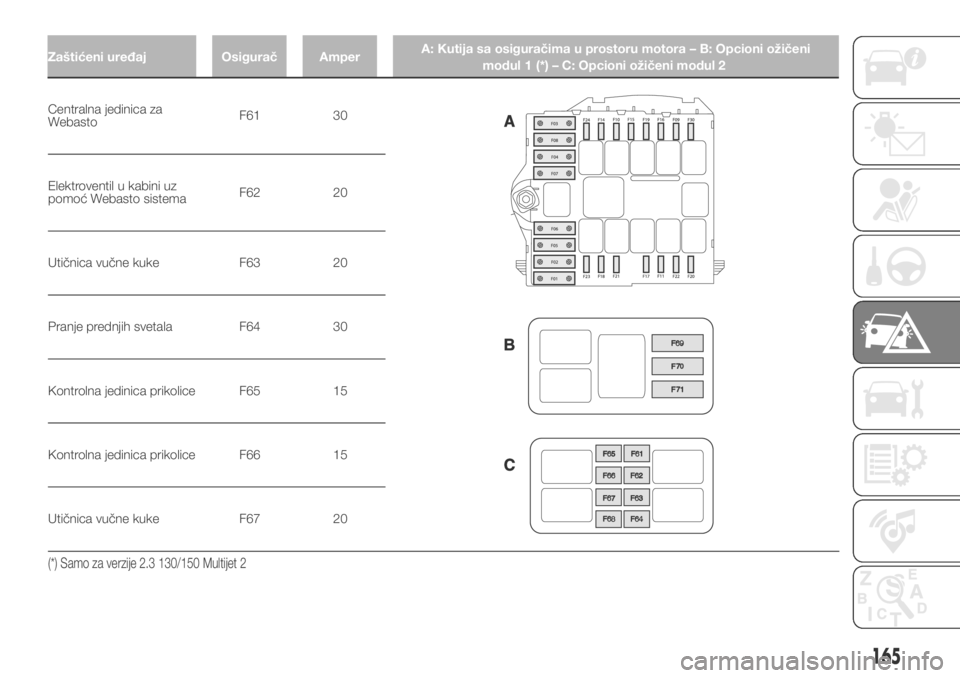

U HITNIM SLUČAJEVIMA

Centralna jedinica za
WebastoF61 30
Elektroventil u kabini uz
pomoć Webasto sistemaF62 20
Utičnica vučne kuke F63 20
Pranje prednjih svetala F64 30
Kontrolna jedinica prikolice F65 15
Kontrolna jedinica prikolice F66 15
Utičnica vučne kuke F67 20
(*) Samo za verzije 2.3 130/150 Multijet 2
165

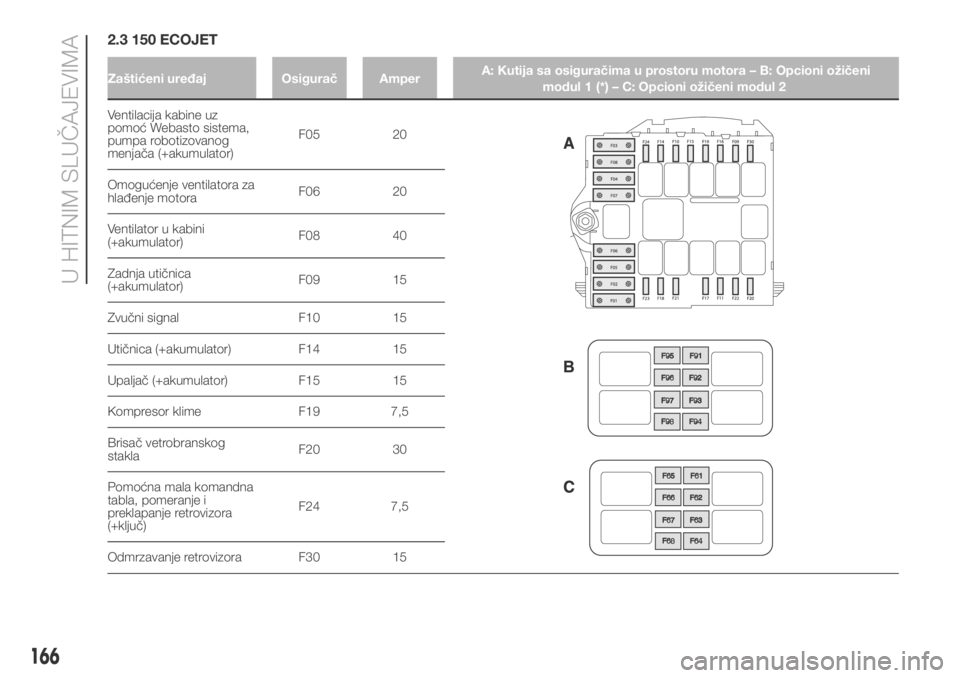

Zaštićeni uređaj Osigurač AmperA: Kutija sa osiguračima u prostoru motora – B: Opcioni ožičeni
modul 1 (*) – C: Opcioni ožičeni modul 2

2.3 150 ECOJET
Ventilacija kabine uz
pomoć Webasto sistema,
pumpa robotizovanog
menjača (+akumulator)F05 20
Omogućenje ventilatora za
hlađenje motoraF06 20
Ventilator u kabini
(+akumulator)F08 40
Zadnja utičnica
(+akumulator)F09 15
Zvučni signal F10 15
Utičnica (+akumulator) F14 15
Upaljač (+akumulator) F15 15
Kompresor klime F19 7,5
Brisač vetrobranskog
staklaF20 30
Pomoćna mala komandna
tabla, pomeranje i
preklapanje retrovizora
(+ključ)F24 7,5
Odmrzavanje retrovizora F30 15
166
U HITNIM SLUČAJEVIMA

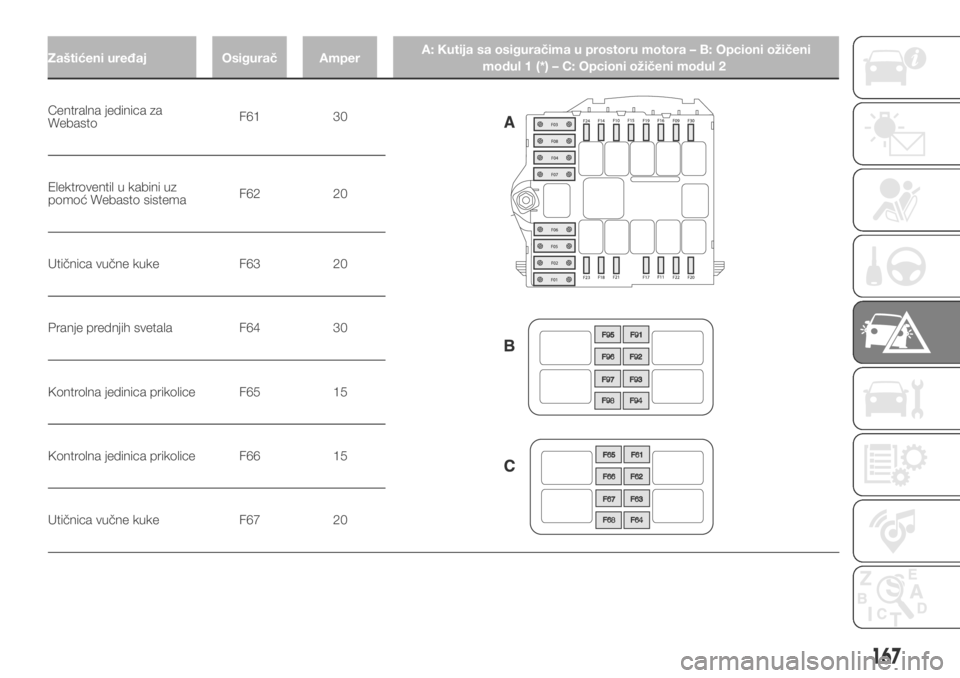

Zaštićeni uređaj Osigurač AmperA: Kutija sa osiguračima u prostoru motora – B: Opcioni ožičeni
modul 1 (*) – C: Opcioni ožičeni modul 2

Centralna jedinica za
WebastoF61 30
Elektroventil u kabini uz
pomoć Webasto sistemaF62 20
Utičnica vučne kuke F63 20
Pranje prednjih svetala F64 30
Kontrolna jedinica prikolice F65 15
Kontrolna jedinica prikolice F66 15
Utičnica vučne kuke F67 20
167
Zaštićeni uređaj Osigurač AmperA: Kutija sa osiguračima u prostoru motora – B: Opcioni ožičeni
modul 1 (*) – C: Opcioni ožičeni modul 2

Verzije 3.0 140 Natural Power
Ventilacija kabine uz
pomoć Webasto sistema,
pumpa robotizovanog
menjača (+akumulator)F05 50
Ventilator velike brzine za
hlađenje motora
(+akumulator)F06 40/60
Ventilator male brzine za
hlađenje motora
(+akumulator)F07 40/50
Ventilator u kabini
(+akumulator)F08 40
Zadnja utičnica
(+akumulator)F09 15
Zvučni signal F10 15
Utičnica (+akumulator) F14 15
Upaljač (+akumulator) F15 15
Kompresor klime F19 7,5
Brisač vetrobranskog
staklaF20 30
Pomoćna mala komandna
tabla, pomeranje i
preklapanje retrovizora
(+ključ)F24 7,5
Odmrzavanje retrovizora F30 15
168
U HITNIM SLUČAJEVIMA
Zaštićeni uređaj Osigurač AmperA: Kutija sa osiguračima u prostoru motora – B: Opcioni ožičeni
modul 1 (*) – C: Opcioni ožičeni modul 2
