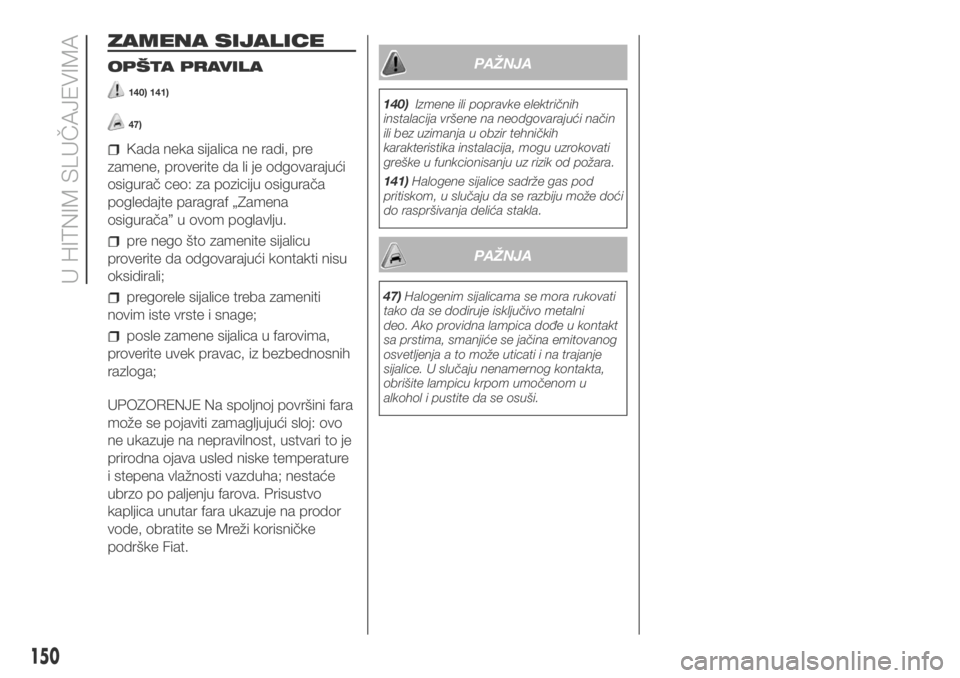

ZAMENA SIJALICE
OPŠTA PRAVILA
140) 141)
47)
Kada neka sijalica ne radi, pre
zamene, proverite da li je odgovarajući
osigurač ceo: za poziciju osigurača
pogledajte paragraf „Zamena
osigurača” u ovom poglavlju.
pre nego što zamenite sijalicu
proverite da odgovarajući kontakti nisu
oksidirali;
pregorele sijalice treba zameniti
novim iste vrste i snage;
posle zamene sijalica u farovima,
proverite uvek pravac, iz bezbednosnih
razloga;
UPOZORENJE Na spoljnoj površini fara
može se pojaviti zamagljujući sloj: ovo
ne ukazuje na nepravilnost, ustvari to je
prirodna ojava usled niske temperature
i stepena vlažnosti vazduha; nestaće
ubrzo po paljenju farova. Prisustvo
kapljica unutar fara ukazuje na prodor
vode, obratite se Mreži korisničke
podrške Fiat.
PAŽNJA
140)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
141)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može doći
do raspršivanja delića stakla.
PAŽNJA
47)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni
deo. Ako providna lampica dođe u kontakt
sa prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.
150
U HITNIM SLUČAJEVIMA

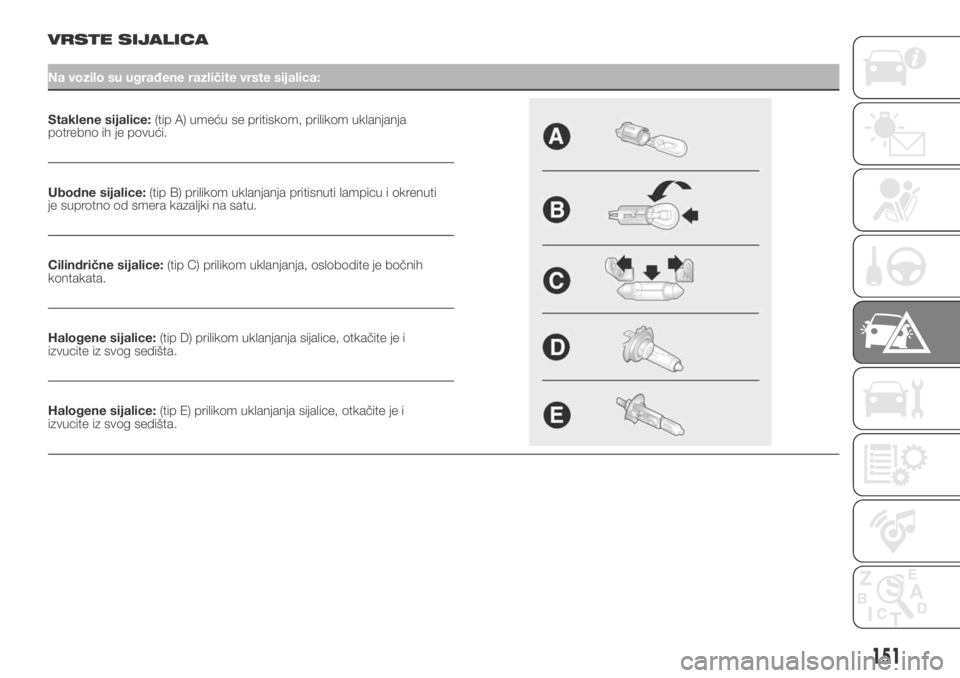

VRSTE SIJALICA
Na vozilo su ugrađene različite vrste sijalica:
Staklene sijalice:(tip A) umeću se pritiskom, prilikom uklanjanja
potrebno ih je povući.
Ubodne sijalice:(tip B) prilikom uklanjanja pritisnuti lampicu i okrenuti
je suprotno od smera kazaljki na satu.
Cilindrične sijalice:(tip C) prilikom uklanjanja, oslobodite je bočnih
kontakata.
Halogene sijalice:(tip D) prilikom uklanjanja sijalice, otkačite je i
izvucite iz svog sedišta.
Halogene sijalice:(tip E) prilikom uklanjanja sijalice, otkačite je i
izvucite iz svog sedišta.
151

Sijalice

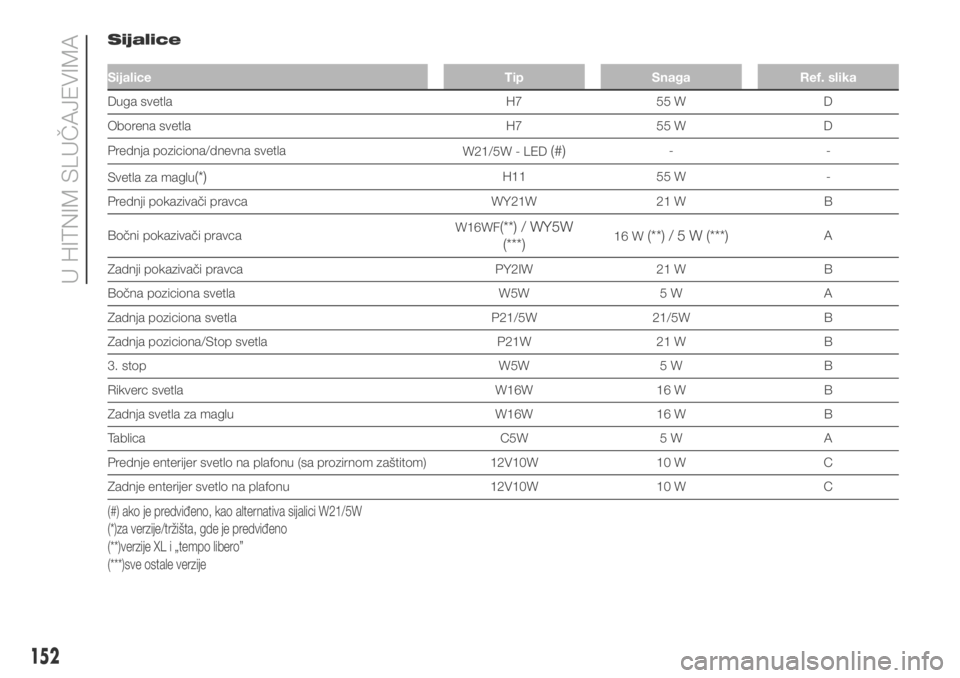

Sijalice Tip Snaga Ref. slika
Duga svetla H7 55 W D
Oborena svetla H7 55 W D
Prednja poziciona/dnevna svetla
W21/5W - LED
(#)--
Svetla za maglu
(*)H11 55 W -
Prednji pokazivači pravca WY21W 21 W B
Bočni pokazivači pravcaW16WF
(**) / WY5W
(***)16 W(**)/5W(***)A
Zadnji pokazivači pravca PY2IW 21 W B
Bočna poziciona svetla W5W 5 W A
Zadnja poziciona svetla P21/5W 21/5W B
Zadnja poziciona/Stop svetla P21W 21 W B
3. stop W5W 5 W B
Rikverc svetla W16W 16 W B
Zadnja svetla za maglu W16W 16 W B
Tablica C5W 5 W A
Prednje enterijer svetlo na plafonu (sa prozirnom zaštitom) 12V10W 10 W C
Zadnje enterijer svetlo na plafonu 12V10W 10 W C
(#) ako je predviđeno, kao alternativa sijalici W21/5W
(*)za verzije/tržišta, gde je predviđeno
(**)verzije XL i „tempo libero”
(***)sve ostale verzije
152
U HITNIM SLUČAJEVIMA

ZAMENA SPOLJNE
SIJALICE
PREDNJE SVETLOSNE
GRUPE

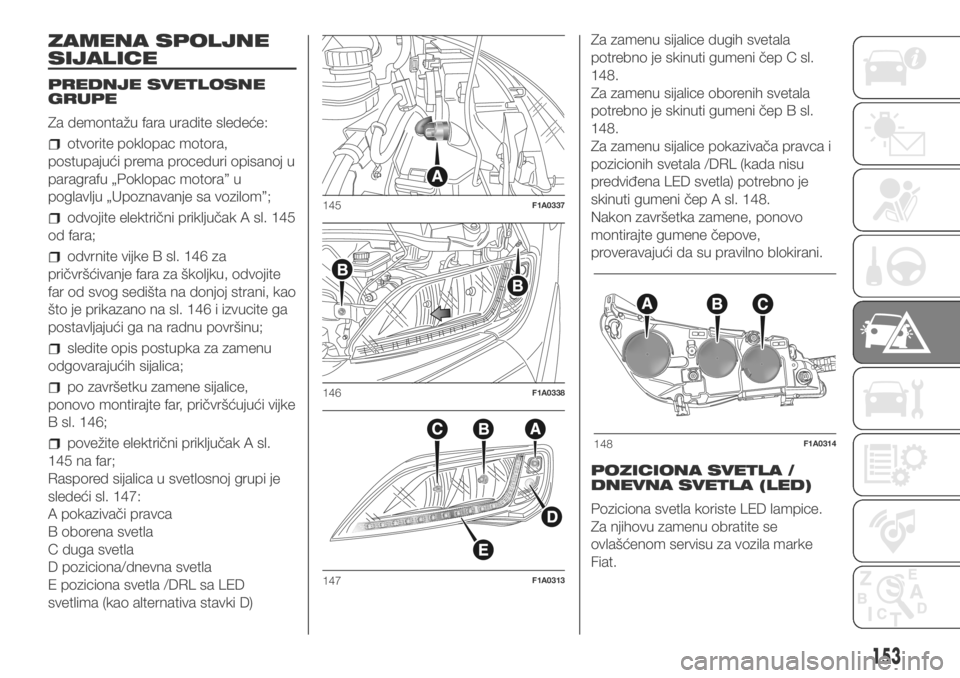

Za demontažu fara uradite sledeće:
otvorite poklopac motora,
postupajući prema proceduri opisanoj u
paragrafu „Poklopac motora” u
poglavlju „Upoznavanje sa vozilom”;
odvojite električni priključak A sl. 145
od fara;
odvrnite vijke B sl. 146 za
pričvršćivanje fara za školjku, odvojite
far od svog sedišta na donjoj strani, kao
što je prikazano na sl. 146 i izvucite ga
postavljajući ga na radnu površinu;
sledite opis postupka za zamenu
odgovarajućih sijalica;
po završetku zamene sijalice,
ponovo montirajte far, pričvršćujući vijke
B sl. 146;
povežite električni priključak A sl.
145 na far;
Raspored sijalica u svetlosnoj grupi je
sledeći sl. 147:
A pokazivači pravca
B oborena svetla
C duga svetla
D poziciona/dnevna svetla
E poziciona svetla /DRL sa LED
svetlima (kao alternativa stavki D)Za zamenu sijalice dugih svetala
potrebno je skinuti gumeni čep C sl.
148.
Za zamenu sijalice oborenih svetala
potrebno je skinuti gumeni čep B sl.
148.
Za zamenu sijalice pokazivača pravca i
pozicionih svetala /DRL (kada nisu
predviđena LED svetla) potrebno je
skinuti gumeni čep A sl. 148.
Nakon završetka zamene, ponovo
montirajte gumene čepove,
proveravajući da su pravilno blokirani.
POZICIONA SVETLA /
DNEVNA SVETLA (LED)
Poziciona svetla koriste LED lampice.
Za njihovu zamenu obratite se
ovlašćenom servisu za vozila marke
Fiat.
145F1A0337
146F1A0338
147F1A0313
148F1A0314
153

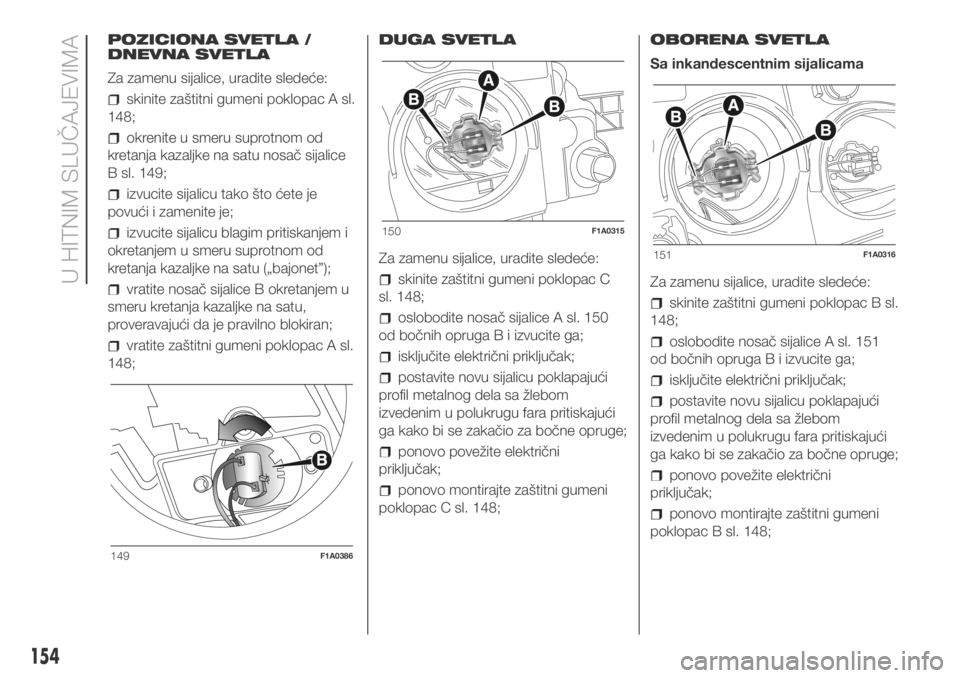

POZICIONA SVETLA /
DNEVNA SVETLA
Za zamenu sijalice, uradite sledeće:
skinite zaštitni gumeni poklopac A sl.
148;
okrenite u smeru suprotnom od
kretanja kazaljke na satu nosač sijalice
B sl. 149;
izvucite sijalicu tako što ćete je
povući i zamenite je;
izvucite sijalicu blagim pritiskanjem i
okretanjem u smeru suprotnom od
kretanja kazaljke na satu („bajonet”);
vratite nosač sijalice B okretanjem u
smeru kretanja kazaljke na satu,
proveravajući da je pravilno blokiran;
vratite zaštitni gumeni poklopac A sl.
148;DUGA SVETLA
Za zamenu sijalice, uradite sledeće:
skinite zaštitni gumeni poklopac C
sl. 148;
oslobodite nosač sijalice A sl. 150
od bočnih opruga B i izvucite ga;
isključite električni priključak;
postavite novu sijalicu poklapajući
profil metalnog dela sa žlebom
izvedenim u polukrugu fara pritiskajući
ga kako bi se zakačio za bočne opruge;
ponovo povežite električni
priključak;
ponovo montirajte zaštitni gumeni
poklopac C sl. 148;OBORENA SVETLA
Sa inkandescentnim sijalicama
Za zamenu sijalice, uradite sledeće:
skinite zaštitni gumeni poklopac B sl.
148;
oslobodite nosač sijalice A sl. 151
od bočnih opruga B i izvucite ga;
isključite električni priključak;
postavite novu sijalicu poklapajući
profil metalnog dela sa žlebom
izvedenim u polukrugu fara pritiskajući
ga kako bi se zakačio za bočne opruge;
ponovo povežite električni
priključak;
ponovo montirajte zaštitni gumeni
poklopac B sl. 148;
149F1A0386
150F1A0315
151F1A0316
154
U HITNIM SLUČAJEVIMA

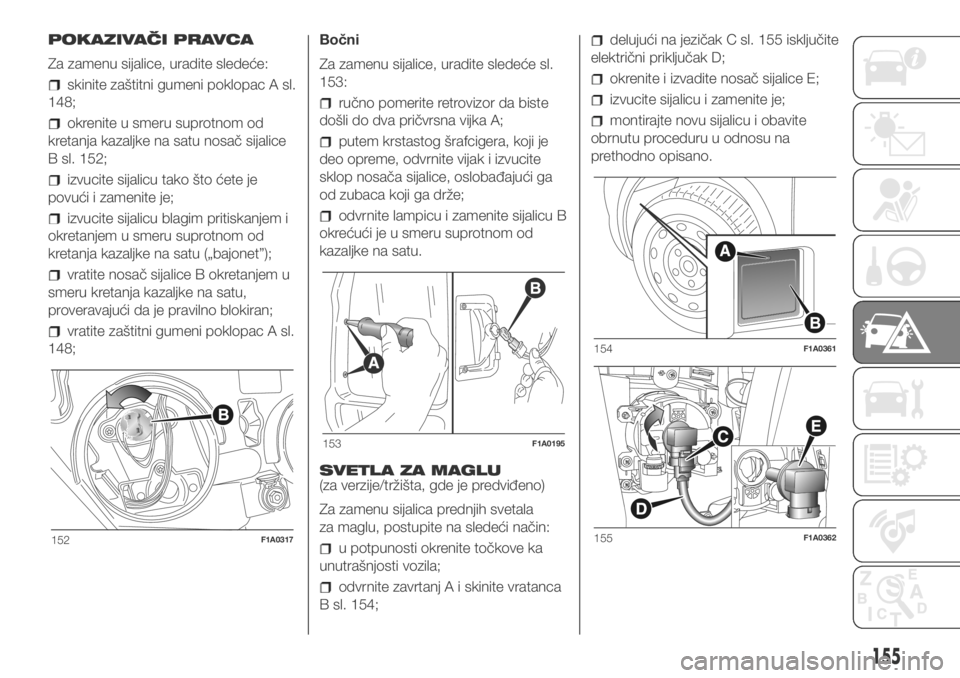

POKAZIVAČI PRAVCA
Za zamenu sijalice, uradite sledeće:
skinite zaštitni gumeni poklopac A sl.
148;
okrenite u smeru suprotnom od
kretanja kazaljke na satu nosač sijalice
B sl. 152;
izvucite sijalicu tako što ćete je
povući i zamenite je;
izvucite sijalicu blagim pritiskanjem i
okretanjem u smeru suprotnom od
kretanja kazaljke na satu („bajonet”);
vratite nosač sijalice B okretanjem u
smeru kretanja kazaljke na satu,
proveravajući da je pravilno blokiran;
vratite zaštitni gumeni poklopac A sl.
148;Bočni
Za zamenu sijalice, uradite sledeće sl.
153:
ručno pomerite retrovizor da biste
došli do dva pričvrsna vijka A;
putem krstastog šrafcigera, koji je
deo opreme, odvrnite vijak i izvucite
sklop nosača sijalice, oslobađajući ga
od zubaca koji ga drže;
odvrnite lampicu i zamenite sijalicu B
okrećući je u smeru suprotnom od
kazaljke na satu.
SVETLA ZA MAGLU
(za verzije/tržišta, gde je predviđeno)
Za zamenu sijalica prednjih svetala
za maglu, postupite na sledeći način:
u potpunosti okrenite točkove ka
unutrašnjosti vozila;
odvrnite zavrtanj A i skinite vratanca
B sl. 154;
delujući na jezičak C sl. 155 isključite
električni priključak D;
okrenite i izvadite nosač sijalice E;
izvucite sijalicu i zamenite je;
montirajte novu sijalicu i obavite
obrnutu proceduru u odnosu na
prethodno opisano.
152F1A0317
153F1A0195
154F1A0361
155F1A0362
155

ZADNJE SVETLOSNE
GRUPE

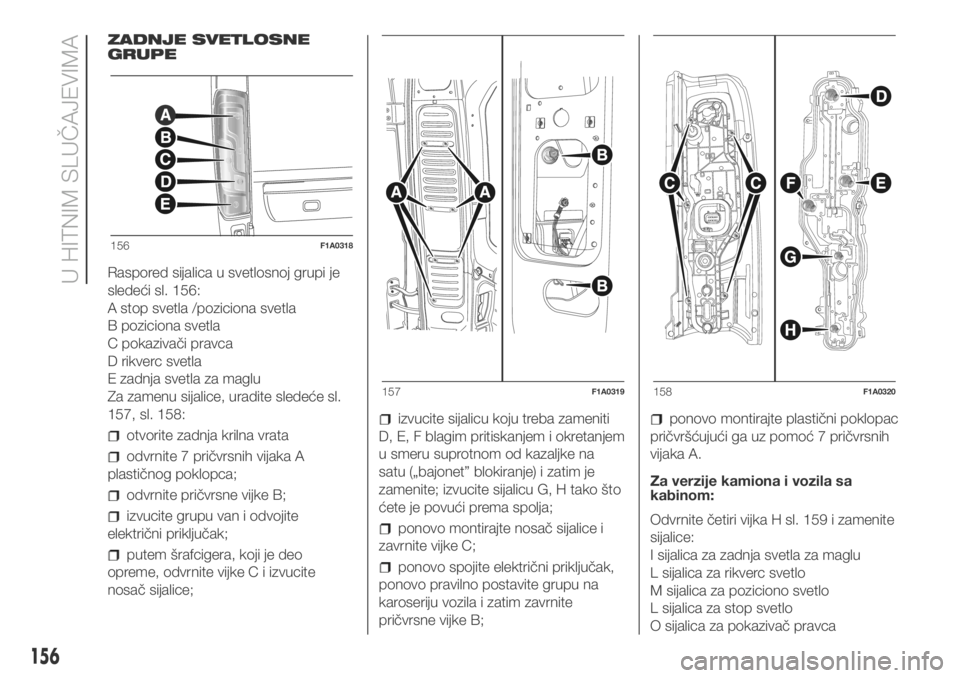

Raspored sijalica u svetlosnoj grupi je
sledeći sl. 156:
A stop svetla /poziciona svetla
B poziciona svetla
C pokazivači pravca
D rikverc svetla
E zadnja svetla za maglu
Za zamenu sijalice, uradite sledeće sl.
157, sl. 158:
otvorite zadnja krilna vrata
odvrnite 7 pričvrsnih vijaka A
plastičnog poklopca;
odvrnite pričvrsne vijke B;
izvucite grupu van i odvojite
električni priključak;
putem šrafcigera, koji je deo
opreme, odvrnite vijke C i izvucite
nosač sijalice;
izvucite sijalicu koju treba zameniti
D, E, F blagim pritiskanjem i okretanjem
u smeru suprotnom od kazaljke na
satu („bajonet” blokiranje) i zatim je
zamenite; izvucite sijalicu G, H tako što
ćete je povući prema spolja;
ponovo montirajte nosač sijalice i
zavrnite vijke C;
ponovo spojite električni priključak,
ponovo pravilno postavite grupu na
karoseriju vozila i zatim zavrnite
pričvrsne vijke B;
ponovo montirajte plastični poklopac
pričvršćujući ga uz pomoć 7 pričvrsnih
vijaka A.
Za verzije kamiona i vozila sa
kabinom:
Odvrnite četiri vijka H sl. 159 i zamenite
sijalice:
I sijalica za zadnja svetla za maglu
L sijalica za rikverc svetlo
M sijalica za poziciono svetlo
L sijalica za stop svetlo
O sijalica za pokazivač pravca
156F1A0318
157F1A0319158F1A0320
156
U HITNIM SLUČAJEVIMA

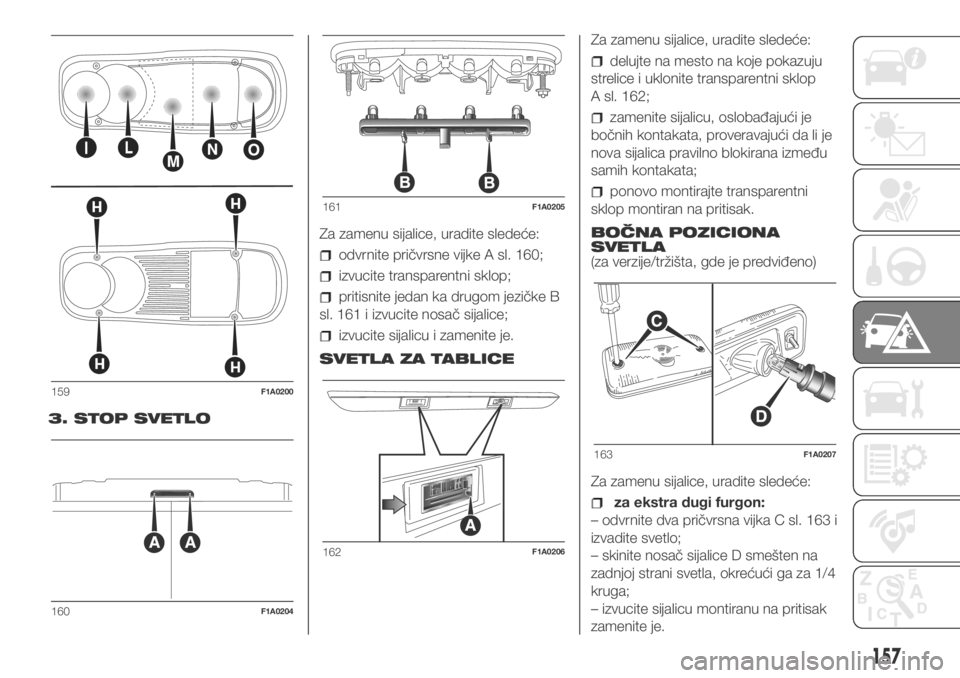

3. STOP SVETLOZa zamenu sijalice, uradite sledeće:
odvrnite pričvrsne vijke A sl. 160;
izvucite transparentni sklop;
pritisnite jedan ka drugom jezičke B
sl. 161 i izvucite nosač sijalice;
izvucite sijalicu i zamenite je.
SVETLA ZA TABLICEZa zamenu sijalice, uradite sledeće:
delujte na mesto na koje pokazuju
strelice i uklonite transparentni sklop
A sl. 162;
zamenite sijalicu, oslobađajući je
bočnih kontakata, proveravajući da li je
nova sijalica pravilno blokirana između
samih kontakata;
ponovo montirajte transparentni
sklop montiran na pritisak.
BOČNA POZICIONA
SVETLA
(za verzije/tržišta, gde je predviđeno)
Za zamenu sijalice, uradite sledeće:
za ekstra dugi furgon:
– odvrnite dva pričvrsna vijka C sl. 163 i
izvadite svetlo;
– skinite nosač sijalice D smešten na
zadnjoj strani svetla, okrećući ga za 1/4
kruga;
– izvucite sijalicu montiranu na pritisak
zamenite je.
159F1A0200
160F1A0204
161F1A0205
162F1A0206
163F1A0207
157

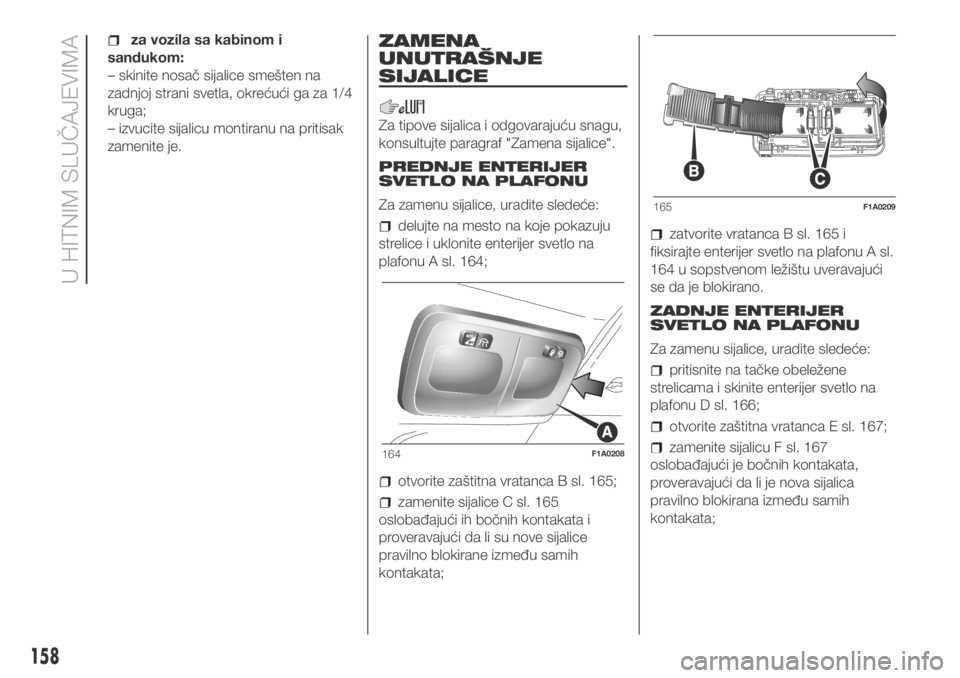

za vozila sa kabinom i
sandukom:
– skinite nosač sijalice smešten na
zadnjoj strani svetla, okrećući ga za 1/4
kruga;
– izvucite sijalicu montiranu na pritisak
zamenite je.ZAMENA
UNUTRAŠNJE
SIJALICE
Za tipove sijalica i odgovarajuću snagu,
konsultujte paragraf "Zamena sijalice".
PREDNJE ENTERIJER
SVETLO NA PLAFONU
Za zamenu sijalice, uradite sledeće:
delujte na mesto na koje pokazuju
strelice i uklonite enterijer svetlo na
plafonu A sl. 164;
otvorite zaštitna vratanca B sl. 165;
zamenite sijalice C sl. 165
oslobađajući ih bočnih kontakata i
proveravajući da li su nove sijalice
pravilno blokirane između samih
kontakata;
zatvorite vratanca B sl. 165 i
fiksirajte enterijer svetlo na plafonu A sl.
164 u sopstvenom ležištu uveravajući
se da je blokirano.
ZADNJE ENTERIJER
SVETLO NA PLAFONU
Za zamenu sijalice, uradite sledeće:
pritisnite na tačke obeležene
strelicama i skinite enterijer svetlo na
plafonu D sl. 166;
otvorite zaštitna vratanca E sl. 167;
zamenite sijalicu F sl. 167
oslobađajući je bočnih kontakata,
proveravajući da li je nova sijalica
pravilno blokirana između samih
kontakata;164F1A0208
165F1A0209
158
U HITNIM SLUČAJEVIMA
