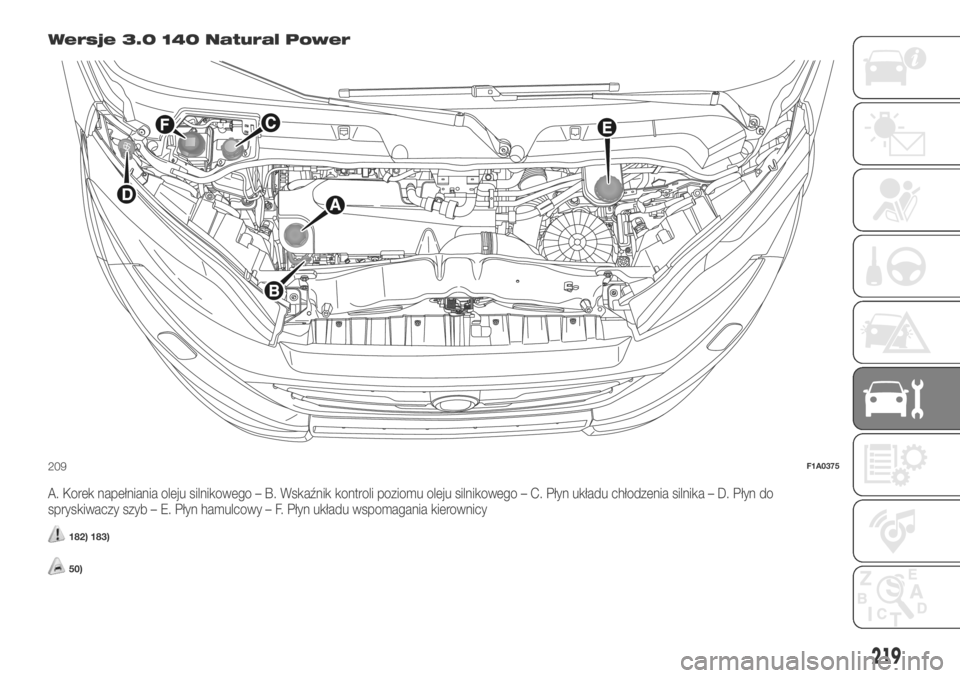

Wersje 3.0 140 Natural Power
A. Korek napełniania oleju silnikowego – B. Wskaźnik kontroli poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyb – E. Płyn hamulcowy – F. Płyn układu wspomagania kierownicy
182) 183)
50)
209F1A0375
219

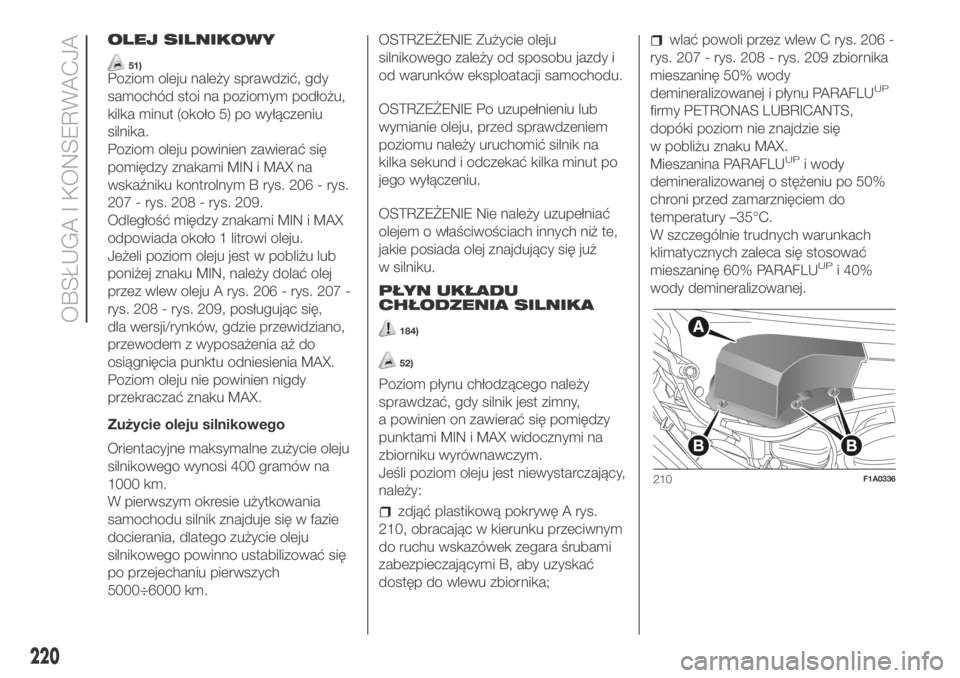

OLEJ SILNIKOWY
51)Poziom oleju należy sprawdzić, gdy
samochód stoi na poziomym podłożu,
kilka minut (około 5) po wyłączeniu
silnika.
Poziom oleju powinien zawierać się
pomiędzy znakami MIN i MAX na
wskaźniku kontrolnym B rys. 206 - rys.
207 - rys. 208 - rys. 209.
Odległość między znakami MIN i MAX
odpowiada około 1 litrowi oleju.
Jeżeli poziom oleju jest w pobliżu lub
poniżej znaku MIN, należy dolać olej
przez wlew oleju A rys. 206 - rys. 207 -
rys. 208 - rys. 209, posługując się,
dla wersji/rynków, gdzie przewidziano,
przewodem z wyposażenia aż do
osiągnięcia punktu odniesienia MAX.
Poziom oleju nie powinien nigdy
przekraczać znaku MAX.
Zużycie oleju silnikowego
Orientacyjne maksymalne zużycie oleju
silnikowego wynosi 400 gramów na
1000 km.
W pierwszym okresie użytkowania
samochodu silnik znajduje się w fazie
docierania, dlatego zużycie oleju
silnikowego powinno ustabilizować się
po przejechaniu pierwszych
5000÷6000 km.OSTRZEŻENIE Zużycie oleju
silnikowego zależy od sposobu jazdy i
od warunków eksploatacji samochodu.
OSTRZEŻENIE Po uzupełnieniu lub
wymianie oleju, przed sprawdzeniem
poziomu należy uruchomić silnik na
kilka sekund i odczekać kilka minut po
jego wyłączeniu.
OSTRZEŻENIE Nie należy uzupełniać
olejem o właściwościach innych niż te,
jakie posiada olej znajdujący się już
w silniku.
PŁYN UKŁADU
CHŁODZENIA SILNIKA
184)
52)
Poziom płynu chłodzącego należy
sprawdzać, gdy silnik jest zimny,
a powinien on zawierać się pomiędzy
punktami MIN i MAX widocznymi na
zbiorniku wyrównawczym.
Jeśli poziom oleju jest niewystarczający,
należy:
zdjąć plastikową pokrywę A rys.
210, obracając w kierunku przeciwnym
do ruchu wskazówek zegara śrubami
zabezpieczającymi B, aby uzyskać
dostęp do wlewu zbiornika;
wlać powoli przez wlew C rys. 206 -
rys. 207 - rys. 208 - rys. 209 zbiornika
mieszaninę 50% wody
demineralizowanej i płynu PARAFLU
UP
firmy PETRONAS LUBRICANTS,
dopóki poziom nie znajdzie się
w pobliżu znaku MAX.
Mieszanina PARAFLU
UPi wody
demineralizowanej o stężeniu po 50%
chroni przed zamarznięciem do
temperatury –35°C.
W szczególnie trudnych warunkach
klimatycznych zaleca się stosować
mieszaninę 60% PARAFLU
UPi 40%
wody demineralizowanej.
210F1A0336
220
OBSŁUGA I KONSERWACJA

PŁYN UKŁADU
WSPOMAGANIA
KIEROWNICY
185)
53)
4)
Należy sprawdzić, czy poziom płynu w
zbiorniku znajduje się na poziomie
maksymalnym. Operację tę należy
wykonać w samochodzie stojącym na
poziomym podłożu i przy wyłączonym
i ochłodzonym silniku.
Należy wykonać, co następuje:
zdjąć plastikową pokrywę A rys.
210, obracając w kierunku przeciwnym
do ruchu wskazówek zegara śrubami
zabezpieczającymi B, aby uzyskać
dostęp do wlewu zbiornika;
sprawdzić, czy poziom płynu
znajduje się na wysokości znaku
odniesienia MAX podanego na
wskaźniku kontrolnym połączonym z
korkiem zbiornika F rys. 206 - rys. 207
- rys. 208 - rys. 209 (w przypadku
sprawdzania na zimno wyznacznikiem
jest poziom wskazany po stronie
wskaźnika z 20°C).Jeżeli poziom płynu w zbiorniku jest
poniżej wymaganego, należy uzupełnić
go używając wyłącznie zalecanych
produktów wskazanych w tabeli
„Materiały eksploatacyjne” w rozdziale
„Dane techniczne” w następujący
sposób:
Uruchomić silnik i odczekać, aż
poziom płynu w zbiorniku ustabilizuje
się.
Przy uruchomionym silniku obrócić
całkowicie kilka razy kierownicą w
prawo i w lewo.
Uzupełnić, jeśli płyn nie odpowiada
poziomowi MAX, a następnie zakręcić
korek.
PŁYN DO
SPRYSKIWACZY SZYBY
PRZEDNIEJ/SZYBY
TYLNEJ
186) 187)
Aby dolać płynu, należy:
zdjąć korek D rys. 206 - rys. 207 -
rys. 208 - rys. 209, ciągnąc na
zewnątrz za uchwyt;
ciągnąć do góry uchwyt przewodu,
aby wyjąć lejek teleskopowy rys. 211.OSTRZEŻENIE Aby uniknąć uszkodzeń
i nie spowodować zetknięcia się z
przylegającymi częściami
mechanicznymi, przed otwarciem korka
należy upewnić się, że jest on
skierowany tak, jak pokazano na rys.
211. W przeciwnym razie należy
obrócić nim, aby ustawić go w
odpowiedniej pozycji.
Wykonać napełnienie zgodnie z
następującymi wskazówkami:
211F1A0396
221

Należy używać mieszaniny wody i płynu
PETRONAS DURANCE SC 35, w
następujących proporcjach:
30% PETRONAS DURANCE SC 35 i
70% wody latem.
50% PETRONAS DURANCE SC 35 i
50% wody zimą.
W przypadku temperatur poniżej -20°C
należy używać czystego płynu
PETRONAS DURANCE SC 35.
Aby zamknąć korek, należy:
wcisnąć lejek do oporu, aż do
zablokowania go;
zamknąć korek.
188)
PŁYN HAMULCOWY
189) 190)
54)
Odkręcić korek E rys. 206 - rys. 207 -
rys. 208 - rys. 209 i sprawdzić, czy płyn
w zbiorniku znajduje się na poziomie
maksymalnym.
Poziom płynu w zbiorniku nie powinien
nigdy przekraczać znaku MAX.
Jeżeli konieczne jest uzupełnienie
poziomu płynu, zaleca się stosować
płyny hamulcowe podane w tabeli
„Materiały eksploatacyjne” (patrz
rozdział „Dane techniczne”).UWAGA Należy dokładnie oczyścić
korek zbiornika i powierzchnię wokół
niego.
Przy otwieraniu korka należy zwracać
szczególną uwagę, aby ewentualne
zanieczyszczenia nie przedostały się do
zbiornika.
Przy uzupełnianiu należy używać
zawsze lejka zintegrowanego z filtrem o
siatce mniejszej lub równej 0,12 mm.
OSTRZEŻENIE Płyn hamulcowy
wchłania wilgoć, jeżeli samochód
używany jest przeważnie na obszarach
o dużej wilgotności powietrza, płyn
musi być wymieniany częściej, niż
podano w „Wykazie czynności
przeglądów okresowych”.
OLEJ SYSTEMU
HYDRAULICZNEGO
AKTYWACJI SKRZYNI
BIEGÓW
COMFORT-MATIC
W celu dokonania kontroli poziomu
oleju w skrzyni biegów i wymiany oleju
w hydraulicznym układzie sprzęgła
należy zwracać się wyłącznie do ASO
marki Fiat.
191)
UWAGA
182)Nie należy palić nigdy papierosów
podczas wykonywania operacji w komorze
silnika: mogą tam występować gazy lub
pary łatwopalne, ryzyko pożaru.
183)Gdy silnik jest gorący należy
zachować szczególną ostrożność podczas
wykonywania operacji w komorze silnika.
Należy pamiętać, że przy gorącym silniku
elektrowentylator może się nagle włączyć:
niebezpieczeństwo obrażeń. Uwaga na
luźno zwisające krawaty, szaliki, które mogą
być wciągnięte przez elementy silnika
będące w ruchu.
184)Układ chłodzenia silnika jest układem
ciśnieniowym. W razie konieczności
wymiany korka, należy zastąpić go jedynie
korkiem oryginalnym, ponieważ
skuteczność układu może ulec
pogorszeniu. Gdy silnik jest gorący, nie
należy odkręcać korka zbiornika
wyrównawczego: niebezpieczeństwo
poparzeń.
185)Należy unikać sytuacji, w których płyn
układu wspomagania kierownicy mógłby
polać gorące elementy silnika: jest
łatwopalny.
186)Nie należy podróżować z pustym
zbiornikiem płynu do spryskiwaczy:
działanie spryskiwaczy szyb jest bardzo
ważne, ponieważ poprawia widoczność.
187)Niektóre dodatki do spryskiwaczy
szyb dostępne na rynku są łatwopalne. W
komorze silnika znajdują się gorące
elementy, które w kontakcie z nim mogą
zapalić się.
222
OBSŁUGA I KONSERWACJA

188)Nie należy odłączać korka od
przedłużki, jeśli wcześniej system nie
zostanie wyjęty poprzez pierścień.
189)Płyn hamulcowy jest toksyczny i
powoduje korozję. W razie przypadkowego
kontaktu z nim należy przemyć natychmiast
takie miejsca wodą z mydłem neutralnym
i dobrze spłukać. W przypadku połknięcia
należy zwrócić się natychmiast do lekarza.
190)Symbol
, umieszczony na
zbiorniku, wskazuje na syntetyczne płyny
hamulcowe, w odróżnieniu od płynów typu
mineralnego. Użycie płynu mineralnego
spowoduje trwałe uszkodzenie specjalnych
gumowych uszczelek układu
hamulcowego.
191)Zużyty olej skrzyni biegów zawiera
substancje szkodliwe dla środowiska.
Odnośnie do wymiany oleju zalecamy
zwrócić się do ASO marki Fiat, która
wyposażona jest w odpowiednie
urządzenia do gromadzenia zużytego oleju
z poszanowaniem środowiska i przepisów
prawnych.
UWAGA
50)Należy uważać, aby przy uzupełnianiu
poziomu płynów nie pomieszać ze sobą
różnych ich rodzajów: nie są one
wzajemnie kompatybilne.
51)Olej silnikowy i wymontowany filtr
zawierają substancje szkodliwe dla
środowiska. W celu wymienienia oleju i filtra
oleju zalecamy zwrócić się do ASO marki
Fiat.52)Układ chłodzenia stosuje płyn
zapobiegający zamarzaniu PARAFLU
UP.W
razie konieczności uzupełnienia poziomu
należy zastosować płyn tego samego typu.
Płyn PARAFLU
UPnie może być mieszany
z żadnym innym płynem. Jeżeli jednak
tak się stanie, należy sprawdzić zaistniałą
sytuację, unikając absolutnie uruchomienia
silnika i skontaktować się z ASO marki
Fiat.
53)Gdy silnik jest uruchomiony, nie należy
doprowadzać do końca skoku układu
wspomagania kierownicy przez ponad 8
sekund z rzędu, powstaje wówczas hałas i
istnieje ryzyko uszkodzenia układu.
54)Należy uważać, aby płynem
hamulcowym, powodującym korozję, nie
polać elementów lakierowanych. Jeżeli tak
się stanie, należy natychmiast przemyć
takie miejsce wodą.
UWAGA
4)Zużycie płynu układu wspomagania jest
niewielkie; jeżeli po napełnieniu okazałoby
się konieczne kolejne uzupełnienie poziomu
płynu w krótkim czasie, układ należy
poddać skontrolowaniu przez ASO marki
Fiat w celu sprawdzenia ewentualnych
wycieków.
FILTR POWIETRZA/
FILTR
PRZECIWPYŁKOWY
Jeśli chodzi o wymianę filtra powietrza,
należy zwrócić się do ASO marki Fiat.
FILTR POWIETRZA –
ZAKURZONE DROGI
(dla wersji/rynków, gdzie przewidziano)
Specyficzny filtr powietrza z
przeznaczeniem do miejsc zakurzonych
wyposażony jest w urządzenie
wizualne sygnalizujące zatkanie A rys.
212.
Dlatego konieczne jest okresowe
sprawdzanie wskaźnika czujnika
zatkania (patrz „Wykaz czynności
przeglądów okresowych”
przedstawiony w rozdziale „Obsługa i
konserwacja”).
212F1A0238
223

OSTRZEŻENIE W celu oczyszczenia
filtra należy użyć strumienia powietrza,
nie należy stosować wody ani płynnych
detergentów. Filtr ten jest specyficzny
dla wersji przewidzianych w obszarach
zakurzonych, dlatego należy zwrócić się
do ASO Fiata w celu wymienienia go.AKUMULATOR
Akumulator umieszczony jest we
wnętrzu nadwozia, przed pedałami.
Aby się do niego dostać, należy usunąć
osłonę ochronną.
192) 193)
WYMIANA AKUMULATORA
W razie konieczności należy wymienić
akumulator na inny oryginalny,
posiadający takie same właściwości.
W przypadku wymiany na akumulator o
innych parametrach tracą ważność
okresy przeglądów przewidziane w
„Wykazie czynności przeglądów
okresowych”.
Przy obsłudze takiego akumulatora
należy wziąć pod uwagę wskazania
podane przez producenta.
194) 195)
55) 56)
5)
UŻYTECZNE ZALECENIA
DOTYCZĄCE
PRZEDŁUŻENIA
TRWAŁOŚCI
AKUMULATORA
W celu uniknięcia szybkiego
rozładowania akumulatora i w celu
przedłużenia jego trwałości należy
przestrzegać skrupulatnie
następujących zaleceń:
w trakcie parkowania samochodu
należy upewnić się, czy drzwi, pokrywy
i schowki są dokładnie zamknięte w
celu uniknięcia sytuacji, w której
pozostałyby włączone w kabinie lampy
sufitowe lub inne wewnętrzne;
wyłączać lampy sufitowe: niemniej w
samochodzie przewidziano system
automatycznego wyłączania oświetlenia
wewnętrznego;
przy wyłączonym silniku nie
pozostawiać na dłuższy okres czasu
włączonych urządzeń (np.
radioodtwarzacza, świateł awaryjnych,
itp.);
przed jakąkolwiek interwencją w
instalacji elektrycznej należy odłączyć
odpowiedni zacisk przewodu bieguna
ujemnego akumulatora;
dokręcić do oporu zaciski na
biegunach akumulatora.
224
OBSŁUGA I KONSERWACJA

OSTRZEŻENIE Przed odłączeniem od
akumulatora zasilania elektrycznego
należy poczekać co najmniej minutę od
ustawienia kluczyka w wyłączniku
zapłonu w położeniu STOP i od
zamknięcia drzwi po stronie kierowcy.
Przy późniejszym podłączaniu zasilania
elektrycznego do akumulatora należy
upewnić się, że kluczyk w wyłączniku
zapłonu jest w położeniu STOP i że
drzwi po stronie kierowcy są zamknięte.
OSTRZEŻENIE Akumulator
utrzymywany przez dłuższy czas w
stanie naładowania mniejszym niż 50%
ulega zasiarczeniu, zmniejsza się jego
pojemność i uniemożliwia uruchomienie
silnika.
Ponadto akumulator jest bardziej
podatny na zamarznięcie (może to
wystąpić już przy –10°C).
W przypadku dłuższego postoju należy
odnieść się do sekcji „Długa
nieaktywność samochodu” w rozdziale
„Uruchamianie i jazda”.Jeżeli, po zakupie samochodu zamierza
się zainstalować akcesoria elektryczne,
które wymagają ciągłego zasilania
elektrycznego (alarm itd.) lub akcesoria,
które przeciążają bilans elektryczny,
należy zwrócić się do ASO marki Fiat,
gdzie specjaliści - poza
zasugerowaniem najbardziej
odpowiedniego urządzenia dostępnego
w Lineaccessori MOPAR - określą
całkowity pobór prądu, zweryfikują czy
instalacja elektryczna w samochodzie
jest w stanie wytrzymać wymagane
obciążenie lub czy konieczne jest
użycie akumulatora o większej
pojemności.
Ponadto niektóre z tych urządzeń ciągle
pobierają energię elektryczną, także
przy wyłączonym silniku, powodując
stopniowe rozładowanie akumulatora.
OSTRZEŻENIE W przypadku obecności
tachografu, w razie postoju samochodu
trwającego 5 dni, zaleca się odłączyć
zacisk ujemny z akumulatora, aby
uniknąć jego rozładowania.
Jeżeli samochód wyposażony jest w
funkcję rozłączenia akumulatora
(wyłącznik), odnośnie procedury
rozłączenia patrz "Wyłączniki" w
rozdziale "Poznawanie samochodu".
UWAGA
192)Elektrolit znajdujący się w
akumulatorze jest trujący i powoduje
korozję. Należy unikać kontaktu elektrolitu
ze skórą lub z oczami. Nie należy zbliżać
się do akumulatora z otwartym ogniem lub
źródłem iskrzenia: niebezpieczeństwo
wybuchu i pożaru.
193)Funkcjonowanie akumulatora przy
zbyt niskim poziomie elektrolitu może
uszkodzić nieodwracalne akumulator oraz
spowodować wybuch.
194)Przed jakąkolwiek interwencją w
zakresie instalacji elektrycznej należy
odłączyć zacisk z bieguna ujemnego
akumulatora, posługując się specjalnym
zaciskiem co najmniej minutę po ustawieniu
kluczyka w wyłączniku zapłonu w położeniu
STOP.
195)Przy obsłudze akumulatora lub
przebywając w jego pobliżu należy chronić
zawsze oczy okularami ochronnymi.
225

UWAGA
55)Nieprawidłowe zamontowanie
akcesoriów elektrycznych i elektronicznych
może spowodować poważne uszkodzenie
samochodu. Jeżeli po zakupie samochodu
zamierza się zainstalować akcesoria
dodatkowe (zabezpieczenie przed
kradzieżą, radiotelefon itp.), należy zwrócić
się do ASO marki Fiat, która zasugeruje
najbardziej odpowiednie urządzenie i zaleci
także konieczność użycia akumulatora o
większej pojemności.
56)Jeżeli samochód ma pozostać przez
dłuższy czas w warunkach szczególnie
zimnych, należy wymontować akumulator i
przenieść go w ciepłe miejsce, w
przeciwnym razie może zamarznąć.
UWAGA
5)Akumulatory zawierają substancje
bardzo szkodliwe dla środowiska. W celu
wymienienia akumulatora należy zwrócić
się do ASO marki Fiat, która wyposażona
jest w urządzenia do utylizacji zużytych
akumulatorów z poszanowaniem ochrony
środowiska i przepisów prawnych.
WYCIERACZKI
SZYBY PRZEDNIEJ
WYMIANA PIÓRA
WYCIERACZKI SZYBY
PRZEDNIEJ
196)
57)
Należy wykonać, co następuje:
podnieść ramię wycieraczki,
nacisnąć zaczep A rys. 213 sprężyny
mocującej i wyjąć pióro z ramienia;
zamontować nowe pióro, wsuwając
zaczep w odpowiednie gniazdo w
ramieniu i upewniając się o jego
prawidłowym zablokowaniu;
obniżyć na szybę ramię wycieraczki
szyby przedniej.SPRYSKIWACZE
Szyba przednia (spryskiwacze
szyby przedniej) rys. 214
Jeżeli spryskiwacze nie działają, należy
sprawdzić przede wszystkim, czy w
zbiorniku znajduje się płyn do
spryskiwaczy.
Następnie należy sprawdzić drożność
otworków dysz spryskiwaczy,
ewentualnie udrożnić je używając
szpilki.
Rozpylacze szyby przedniej reguluje się
ustawienie spryskiwacza za pomocą
śrubokręta obracając wycięciem.
Strumienie płynu z dysz powinny być
skierowane na około 1/3 wysokości od
krawędzi górnej szyby.
213F1A0241
214F1A0242
226
OBSŁUGA I KONSERWACJA

SPRYSKIWACZE
REFLEKTORÓW
Należy sprawdzać regularnie stan i
czystość spryskiwaczy.
Spryskiwacze reflektorów uruchamiają
się automatycznie, przy włączonych
światłach mijania, po włączeniu
spryskiwaczy szyby przedniej.
UWAGA
196)Jazda ze zużytymi piórami
wycieraczek stanowi poważne ryzyko,
ponieważ ogranicza widoczność w
przypadku złych warunków
atmosferycznych.
UWAGA
57)Nie należy uruchamiać wycieraczek
szyby przedniej, jeśli ich pióra odchylone
są od szyby.
PODNOSZENIE
SAMOCHODU
W razie konieczności podniesienia
samochodu należy zwrócić się do ASO
marki Fiat, która wyposażona jest w
podnośniki kolumnowe lub podnośniki
warsztatowe.
Samochód powinien być podnoszony
tylko z boku po ustawieniu końcówek
ramion podnośnika warsztatowego
w strefie pokazanej na rys. 215.
KOŁA I OPONY
Co około dwa tygodnie i przed długimi
podróżami należy sprawdzać ciśnienie
w każdej oponie i w dojazdowym kole
zapasowym: sprawdzanie ciśnienia
należy wykonywać w oponie
ochłodzonej.
Podczas użytkowania samochodu
normalne jest, że ciśnienie wzrasta;
odnośnie do prawidłowej wartości
odpowiadającej ciśnieniu pompowania
opon, patrz opis „Koła” w rozdziale
„Dane techniczne”.
Nieprawidłowe ciśnienie spowoduje
nietypowe zużycie opon rys. 216:
Aciśnienie normalne: bieżnik
równomiernie zużyty;
Bciśnienie zbyt niskie: bieżnik zużyty
zwłaszcza na brzegach;
Cciśnienie zbyt wysokie: bieżnik zużyty
zwłaszcza na środku.
Opony powinny być wymienione, gdy
wysokość bieżnika zmniejszy się do 1,6
mm. Niemniej należy przestrzegać
norm obowiązujących w kraju, w
którym się podróżuje.
197) 198) 199) 200)
215F1A0366
227

OSTRZEŻENIA
W miarę możliwości należy unikać
gwałtownego hamowania, nagłego
ruszania, wjeżdżania na chodniki,
w dziury na drodze i inne przeszkody.
Długa jazda po drodze o nierównej
nawierzchni może uszkodzić opony;
należy sprawdzać okresowo, czy na
bokach opon nie ma pęknięć,
wybrzuszeń lub nieregularnego zużycia
bieżnika. W takim przypadku należy
zwrócić się do ASO Fiata;
należy unikać jazdy przeciążonym
samochodem: może to spowodować
poważne uszkodzenie kół i opon;
w razie przebicia opony należy
zatrzymać się natychmiast, aby uniknąć
uszkodzenia samej opony, obręczy,
zawieszeń i układu kierowniczego;
opona starzeje się także jeżeli jest
mało używana. Pęknięcia gumy na
bieżniku i bokach są oznaką starzenia
się. Niemniej jednak, jeżeli opony
używane są dłużej niż 6 lat, konieczne
jest ich sprawdzenie przez
wyspecjalizowany personel. Należy
pamiętać także o starannym
kontrolowaniu koła zapasowego;
w razie konieczności dokonania
wymiany, należy montować zawsze
nowe opony, unikając opon
niewiadomego pochodzenia;
przy wymianie opony należy również
wymienić zawór do pompowania;
aby zapewnić równomierne zużycie
opon przednich i tylnych, zaleca się
ich zamianę, przednie z tylnymi, co
10-15 tysięcy kilometrów, z tej samej
strony samochodu, aby nie zmieniać
kierunku obrotu.
OSTRZEŻENIE Przy wymianie opony
należy sprawdzić, czy z obręczy
zabrany został, razem z zaworem,
również czujnik do monitorowania
ciśnienia w oponach (TPMS).
UWAGA
197)Należy pamiętać, że przyczepność kół
samochodu do drogi zależy także od
prawidłowego ciśnienia w oponach.
198)Zbyt niskie ciśnienie może
spowodować przegrzanie opony i poważne
jej uszkodzenie.
199)Nie należy zamieniać opon po
przekątnej samochodu, przekładając je z
lewej strony na prawą i odwrotnie.
200)Nie należy wykonywać zaprawek
malarskich i suszenia obręczy kół ze stopu
lekkiego, które wymagają stosowania
temperatur wyższych od 150°C. Parametry
mechaniczne obręczy mogą ulec
pogorszeniu.
216F1A0240
228
OBSŁUGA I KONSERWACJA
