FIAT DUCATO 2018 Instrukcja obsługi (in Polish)

WERSJA FURGON
Wymiary podane są w mm i odnoszą się do samochodu posiadającego opony z wyposażenia.
Wysokość odnosi się do samochodu nieobciążonego.
223F1A0328
249

FURGON
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524
2254 - 2524
(*)2524 - 2764(**)2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) Wersja MAXI 2269 - 2539
(**) Wersja MAXI 2539 - 2774
Wymiary zmieniają się w zależności od różnych wersji w granicach podanych powyżej
250
DANE TECHNICZNE

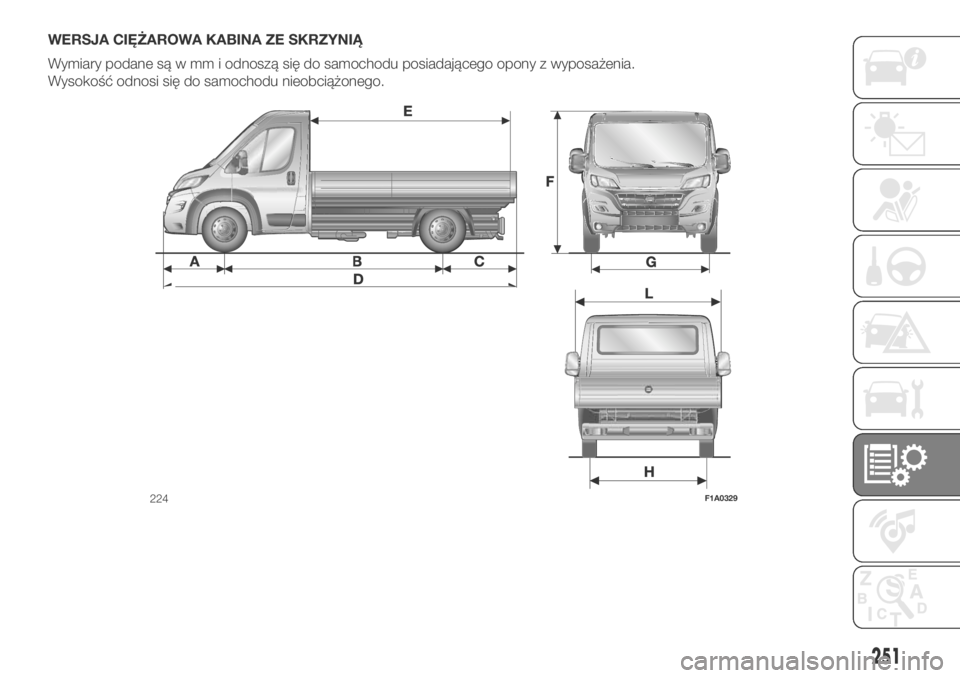

WERSJA CIĘŻAROWA KABINA ZE SKRZYNIĄ
Wymiary podane są w mm i odnoszą się do samochodu posiadającego opony z wyposażenia.
Wysokość odnosi się do samochodu nieobciążonego.
224F1A0329
251

SKRZYNIA PODWOZIE Z KABINĄ
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
Wymiary zmieniają się w zależności od różnych wersji w granicach podanych powyżej
252
DANE TECHNICZNE

PODWOZIE DO ZABUDOWY KABINA SPECIAL
CH1MH1 -
MLH1LH1 XLH1 XXLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A925 925 925 925 925 948 948 948 948 948
B30003450 -
38004035 4035 4300 30003450 -
38004035 4035 4300
C860 860 860 1225 1490 880 880 880 1245 1510
D47855235 -
55855820 6125 6390 48285278 -
56285863 6228 6493
E----------
F-----2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
Wymiary zmieniają się w zależności od różnych wersji w granicach podanych powyżej
253

PODWOZIE SPECIAL
CH1 MH1 - MH2 LH1 XLH1 XXLH1
A925 925 925 925 925
B3000 3450 - 3800 4035 4035 4300
C880 880 880 1245 1510
D4805 5255 - 5605 5840 6205 6470
G1810 1810 1810 1810 1810
H1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980
L2050 2050 2050 2050 2050
Wymiary zmieniają się w zależności od różnych wersji w granicach podanych powyżej
254
DANE TECHNICZNE

WERSJA Z PODWÓJNĄ KABINĄ
Wymiary podane są w mm i odnoszą się do samochodu posiadającego opony z wyposażenia.
Wysokość odnosi się do samochodu nieobciążonego.
225F1A0368
255

PODWÓJNA KABINA
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
Wymiary zmieniają się w zależności od różnych wersji w granicach podanych powyżej
256
DANE TECHNICZNE

OSIĄGI
Maksymalne dopuszczalne prędkości po pierwszym okresie eksploatacji samochodu w km/h.
Wersje2.0 115
Multijet 22.3 130
Multijet 22.3 150 ECOJET
/ Multijet 22.3 180 Multijet 2
Light / Maxi Light / Maxi Light / Maxi Light Maxi
FURGON (z
wyjątkiem
wersji Tempo
Libero)NISKI dach (H1) 148 155 161171 (tylko w
przypadku opon
15")
161 (w
przypadku opon
15"/16")161
Dach ŚREDNI
(H2)143 150 157166 (tylko w
przypadku opon
15")
161 (w
przypadku opon
15"/16")160
Dach WYSOKI
(H3)148 145 162 152 155
KABINA ZE
SKRZYNIĄ /
KABINA /
PODWOZIE
BEZ KABINY /
KABINA Z
PLATFORMĄ (z
wyjątkiem
wersji Tempo
Libero)NISKI dach (H1) 148 155 157171 (tylko w
przypadku opon
15")
161 (w
przypadku opon
15"/16")161
KABINA /
PODWOZIE
BEZ KABINY
(wersja Tempo
Libero)NISKI dach (H1) 148 152 152 152 152
257

Wersje2.0 115
Multijet 22.3 130
Multijet 22.3 150 ECOJET
/ Multijet 22.3 180 Multijet 2
Light / Maxi Light / Maxi Light / Maxi Light Maxi
FURGON
(wersja Tempo
Libero)NISKI dach (H1) 148 152 152 152 152
Dach ŚREDNI
(H2)143 150 152 152 152
Dach WYSOKI
(H3)148 145 152 152 152
Wersje2.3 130 Multijet 2 z AdBlue
Light / Maxi
PANORAMA/KOMBINISKI dach (H1) 155
Dach ŚREDNI (H2) 150
Wersje3.0 140 Natural Power
Light / Maxi
Zasilanie benzyną(*)–90
Zasilanie metanemNISKI dach H1 159
ŚREDNI dach H2 155
WYSOKI dach H3 153
(*) Samochody z kategorii N2 zgodnie z homologacją mają ograniczenie do 90 km/h. Samochody z kategorii M2 zgodnie z homologacją mają natomiast
ograniczenie do 100 km/h.
258
