FIAT DUCATO 2018 Instrukcja obsługi (in Polish)

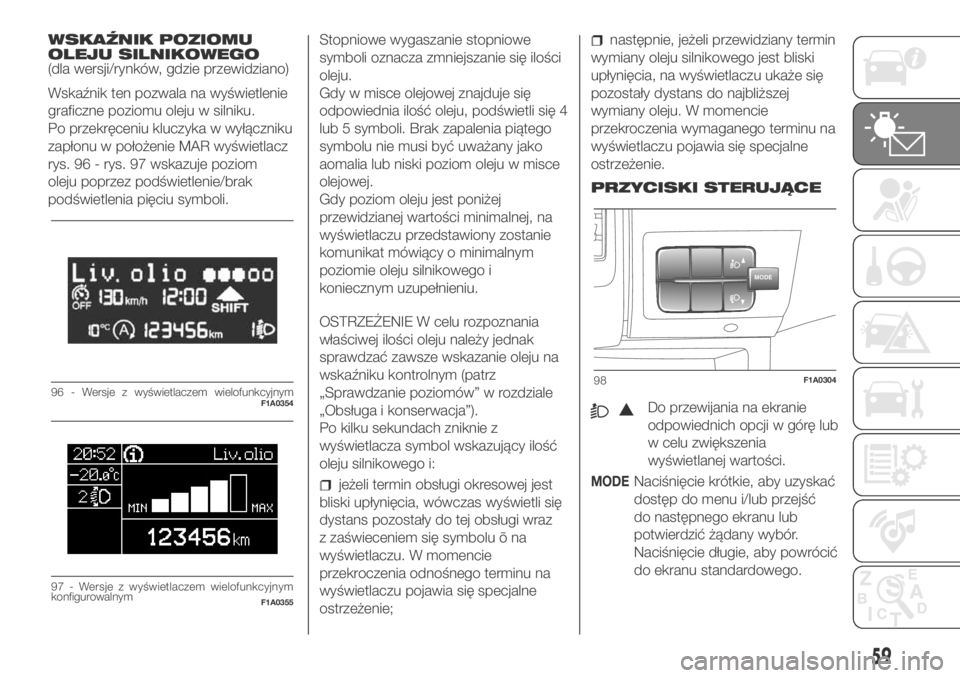

WSKAŹNIK POZIOMU
OLEJU SILNIKOWEGO
(dla wersji/rynków, gdzie przewidziano)
Wskaźnik ten pozwala na wyświetlenie
graficzne poziomu oleju w silniku.
Po przekręceniu kluczyka w wyłączniku
zapłonu w położenie MAR wyświetlacz
rys. 96 - rys. 97 wskazuje poziom
oleju poprzez podświetlenie/brak
podświetlenia pięciu symboli.Stopniowe wygaszanie stopniowe
symboli oznacza zmniejszanie się ilości
oleju.
Gdy w misce olejowej znajduje się
odpowiednia ilość oleju, podświetli się 4
lub 5 symboli. Brak zapalenia piątego
symbolu nie musi być uważany jako
aomalia lub niski poziom oleju w misce
olejowej.
Gdy poziom oleju jest poniżej
przewidzianej wartości minimalnej, na
wyświetlaczu przedstawiony zostanie
komunikat mówiący o minimalnym
poziomie oleju silnikowego i
koniecznym uzupełnieniu.
OSTRZEŻENIE W celu rozpoznania
właściwej ilości oleju należy jednak
sprawdzać zawsze wskazanie oleju na
wskaźniku kontrolnym (patrz
„Sprawdzanie poziomów” w rozdziale
„Obsługa i konserwacja”).
Po kilku sekundach zniknie z
wyświetlacza symbol wskazujący ilość
oleju silnikowego i:
jeżeli termin obsługi okresowej jest
bliski upłynięcia, wówczas wyświetli się
dystans pozostały do tej obsługi wraz
z zaświeceniem się symbolu õ na
wyświetlaczu. W momencie
przekroczenia odnośnego terminu na
wyświetlaczu pojawia się specjalne
ostrzeżenie;
następnie, jeżeli przewidziany termin
wymiany oleju silnikowego jest bliski
upłynięcia, na wyświetlaczu ukaże się
pozostały dystans do najbliższej
wymiany oleju. W momencie
przekroczenia wymaganego terminu na
wyświetlaczu pojawia się specjalne
ostrzeżenie.
PRZYCISKI STERUJĄCE
Do przewijania na ekranie
odpowiednich opcji w górę lub
w celu zwiększenia
wyświetlanej wartości.
MODENaciśnięcie krótkie, aby uzyskać
dostęp do menu i/lub przejść
do następnego ekranu lub
potwierdzić żądany wybór.
Naciśnięcie długie, aby powrócić
do ekranu standardowego.
96 - Wersje z wyświetlaczem wielofunkcyjnymF1A0354
Liv.olio
MAX MIN
97 - Wersje z wyświetlaczem wielofunkcyjnym
konfigurowalnymF1A0355
MODE
98F1A0304
59

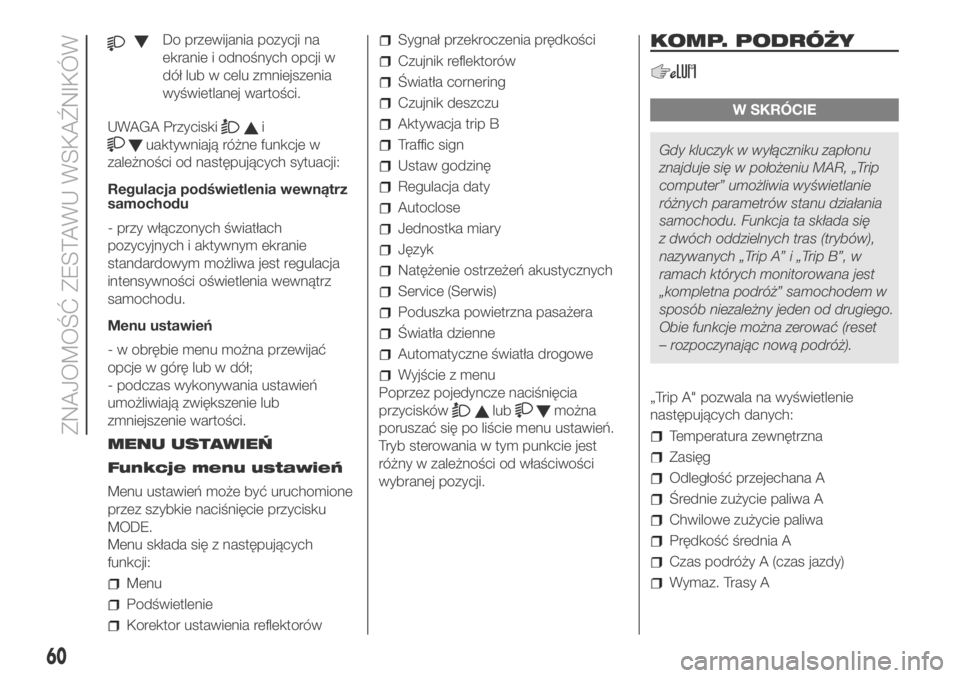

Do przewijania pozycji na
ekranie i odnośnych opcji w
dół lub w celu zmniejszenia
wyświetlanej wartości.
UWAGA Przyciski
i
uaktywniają różne funkcje w
zależności od następujących sytuacji:
Regulacja podświetlenia wewnątrz
samochodu
- przy włączonych światłach
pozycyjnych i aktywnym ekranie
standardowym możliwa jest regulacja
intensywności oświetlenia wewnątrz
samochodu.
Menu ustawień
- w obrębie menu można przewijać
opcje w górę lub w dół;
- podczas wykonywania ustawień
umożliwiają zwiększenie lub
zmniejszenie wartości.
MENU USTAWIEŃ
Funkcje menu ustawień
Menu ustawień może być uruchomione
przez szybkie naciśnięcie przycisku
MODE.
Menu składa się z następujących
funkcji:
Menu
Podświetlenie
Korektor ustawienia reflektorów
Sygnał przekroczenia prędkości
Czujnik reflektorów
Światła cornering
Czujnik deszczu
Aktywacja trip B
Traffic sign
Ustaw godzinę
Regulacja daty
Autoclose
Jednostka miary
Język
Natężenie ostrzeżeń akustycznych
Service (Serwis)
Poduszka powietrzna pasażera
Światła dzienne
Automatyczne światła drogowe
Wyjście z menu
Poprzez pojedyncze naciśnięcia
przycisków
lubmożna
poruszać się po liście menu ustawień.
Tryb sterowania w tym punkcie jest
różny w zależności od właściwości
wybranej pozycji.
KOMP. PODRÓŻY
W SKRÓCIE
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR, „Trip
computer” umożliwia wyświetlanie
różnych parametrów stanu działania
samochodu. Funkcja ta składa się
z dwóch oddzielnych tras (trybów),
nazywanych „Trip A” i „Trip B”, w
ramach których monitorowana jest
„kompletna podróż” samochodem w
sposób niezależny jeden od drugiego.
Obie funkcje można zerować (reset
– rozpoczynając nową podróż).
„Trip A" pozwala na wyświetlenie
następujących danych:
Temperatura zewnętrzna
Zasięg
Odległość przejechana A
Średnie zużycie paliwa A
Chwilowe zużycie paliwa
Prędkość średnia A
Czas podróży A (czas jazdy)
Wymaz. Trasy A
60
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

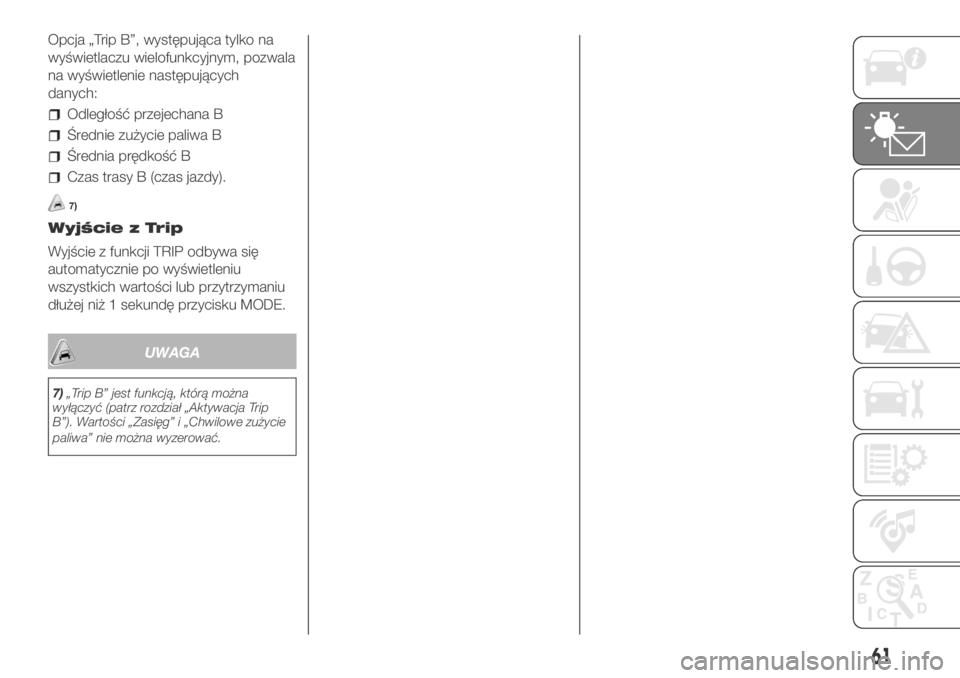

Opcja „Trip B”, występująca tylko na
wyświetlaczu wielofunkcyjnym, pozwala
na wyświetlenie następujących
danych:
Odległość przejechana B
Średnie zużycie paliwa B
Średnia prędkość B
Czas trasy B (czas jazdy).
7)
Wyjście z Trip
Wyjście z funkcji TRIP odbywa się
automatycznie po wyświetleniu
wszystkich wartości lub przytrzymaniu
dłużej niż 1 sekundę przycisku MODE.
UWAGA
7)„Trip B” jest funkcją, którą można
wyłączyć (patrz rozdział „Aktywacja Trip
B”). Wartości „Zasięg” i „Chwilowe zużycie
paliwa” nie można wyzerować.
61

LAMPKI SYGNALIZACYJNE I KOMUNIKATY
Zaświecenie się danej lampki sygnalizacyjnej jest przypisane (o ile umożliwia to zestaw wskaźników) do specyficznego
komunikatu i/lub sygnalizacji akustycznej. Są to krótkie informacje ostrzegawcze i nie należy ich uważać za wyczerpujące i/lub
alternatywne względem tego, co podano w niniejszej Instrukcji obsługi, którą zawsze zalecamy uważnie przeczytać. W
przypadku sygnalizowania awarii należy zawsze odnieść się do informacji podanych w niniejszym rozdziale.
OSTRZEŻENIE Komunikaty sygnalizujące awarię, ukazujące się na wyświetlaczu, podzielone są na dwie kategorie: poważne
anomalie i mniej poważne anomalie. Anomalie poważne powodują wyświetlanie „cyklu” sygnalizacji w trybie powtarzającym się
przez dłuższy czas. Anomalie mniej poważne wyświetlane są „cyklicznie” przez ograniczony czas. Możliwe jest przerwanie
cyklu wyświetlania w obu kategoriach. Lampka sygnalizacyjna w zestawie wskaźników będzie się świecić, dopóki nie zostanie
wyeliminowana przyczyna nieprawidłowego działania.
62
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

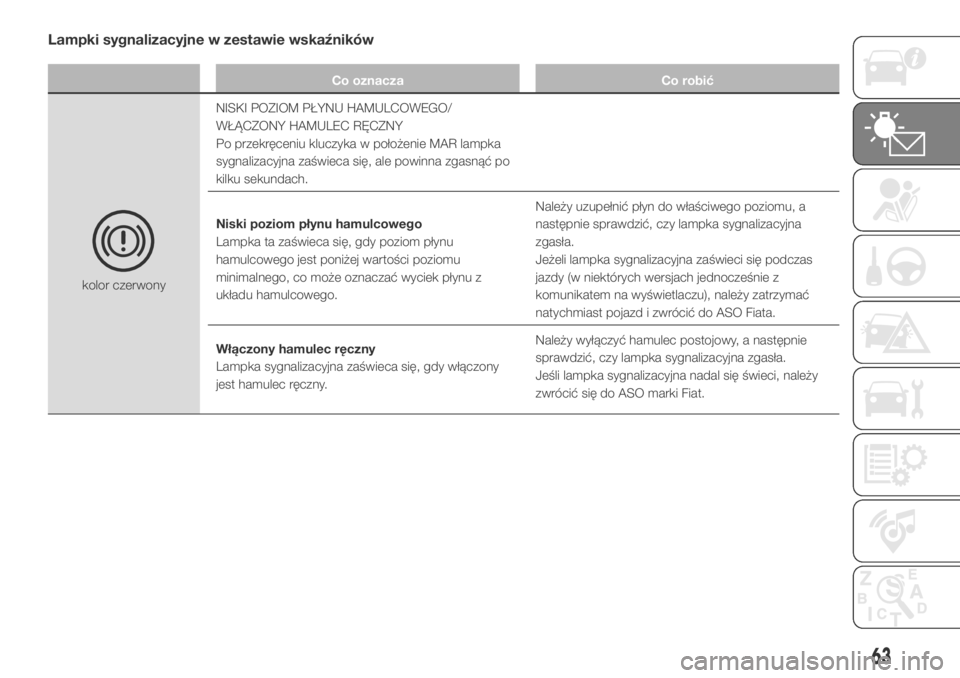

Lampki sygnalizacyjne w zestawie wskaźników
Co oznacza Co robić
kolor czerwonyNISKI POZIOM PŁYNU HAMULCOWEGO/
WŁĄCZONY HAMULEC RĘCZNY
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Niski poziom płynu hamulcowego
Lampka ta zaświeca się, gdy poziom płynu
hamulcowego jest poniżej wartości poziomu
minimalnego, co może oznaczać wyciek płynu z
układu hamulcowego.Należy uzupełnić płyn do właściwego poziomu, a
następnie sprawdzić, czy lampka sygnalizacyjna
zgasła.
Jeżeli lampka sygnalizacyjna zaświeci się podczas
jazdy (w niektórych wersjach jednocześnie z
komunikatem na wyświetlaczu), należy zatrzymać
natychmiast pojazd i zwrócić do ASO Fiata.
Włączony hamulec ręczny
Lampka sygnalizacyjna zaświeca się, gdy włączony
jest hamulec ręczny.Należy wyłączyć hamulec postojowy, a następnie
sprawdzić, czy lampka sygnalizacyjna zgasła.
Jeśli lampka sygnalizacyjna nadal się świeci, należy
zwrócić się do ASO marki Fiat.
63

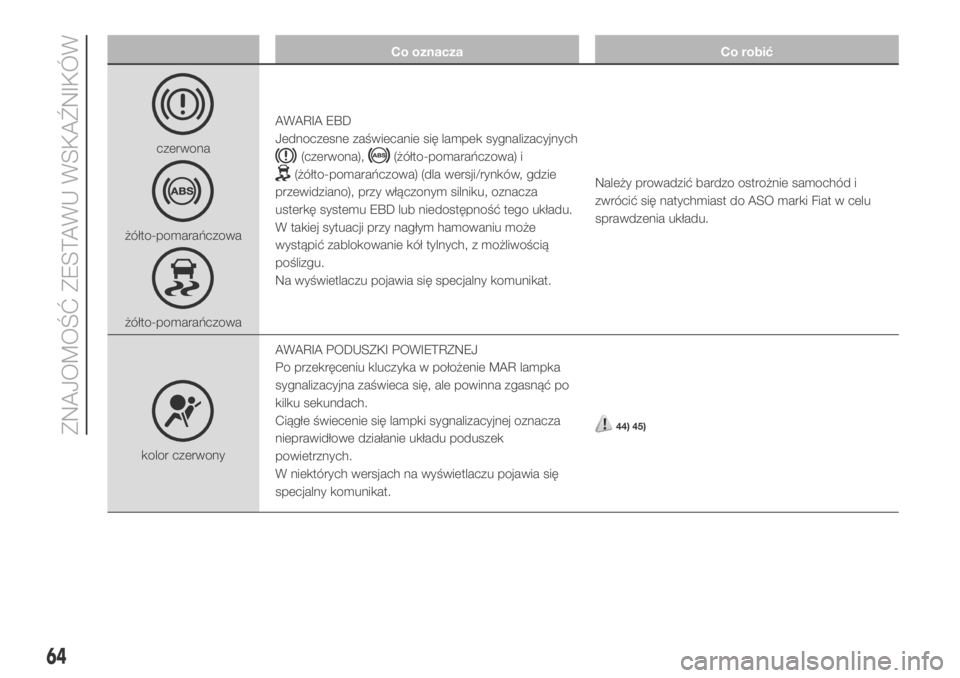

Co oznacza Co robić
czerwona
żółto-pomarańczowa
żółto-pomarańczowaAWARIA EBD
Jednoczesne zaświecanie się lampek sygnalizacyjnych
(czerwona),(żółto-pomarańczowa) i
(żółto-pomarańczowa) (dla wersji/rynków, gdzie
przewidziano), przy włączonym silniku, oznacza
usterkę systemu EBD lub niedostępność tego układu.
W takiej sytuacji przy nagłym hamowaniu może
wystąpić zablokowanie kół tylnych, z możliwością
poślizgu.
Na wyświetlaczu pojawia się specjalny komunikat.Należy prowadzić bardzo ostrożnie samochód i
zwrócić się natychmiast do ASO marki Fiat w celu
sprawdzenia układu.
kolor czerwonyAWARIA PODUSZKI POWIETRZNEJ
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Ciągłe świecenie się lampki sygnalizacyjnej oznacza
nieprawidłowe działanie układu poduszek
powietrznych.
W niektórych wersjach na wyświetlaczu pojawia się
specjalny komunikat.
44) 45)
64
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Co oznacza Co robić
kolor czerwonyNIEZAPIĘTE PASY BEZPIECZEŃSTWA
(dla wersji/rynków, gdzie przewidziano)
Ta lampka sygnalizacyjna świeci się, gdy samochód
stoi, a pas bezpieczeństwa po stronie kierowcy nie jest
zapięty.
Ta lampka sygnalizacyjna miga, a jednocześnie
emitowany jest sygnał dźwiękowy (brzęczyk), gdy
samochód jest w ruchu, a pas bezpieczeństwa po
stronie kierowcy nie jest prawidłowo zapięty.W celu wyłączenia na stałe sygnału akustycznego
(brzęczyka) systemu S.B.R. (Seat Belt Reminder)
należy zwrócić się do ASO marki Fiat. W wersji z
wyświetlaczem wielofunkcyjnym ponowne
uruchomienie systemu możliwe jest również poprzez
menu ustawień.
AWARIA SKRZYNI BIEGÓW „COMFORT-MATIC”
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Lampka sygnalizacyjna w zestawie wskaźników miga
(jednocześnie na wyświetlaczu wielofunkcyjnym
konfigurowalnym pojawia się komunikat i emitowany
jest sygnał akustyczny), gdy zostanie rozpoznana
awaria skrzyni biegów.W razie awarii skrzyni biegów należy możliwie jak
najszybciej zwrócić się do ASO marki Fiat, by poddać
układ kontroli.
65

Co oznacza Co robić
NADMIERNA TEMPERATURA PŁYNU
CHŁODZĄCEGO SILNIK
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach. Lampka sygnalizacyjna zaświeca się
w przypadku przegrzania silnika.
Na wyświetlaczu pojawia się specjalny komunikat.W przypadku normalnej jazdy: zatrzymać samochód,
wyłączyć silnik i sprawdzić, czy poziom płynu
chłodzącego w zbiorniku nie znajduje się poniżej znaku
MIN. Jeśli tak jest, należy poczekać na ochłodzenie się
silnika, a następnie odkręcić powoli i ostrożnie korek,
dolać płynu chłodzącego i sprawdzić, czy poziom
płynu ustalił się pomiędzy widniejącymi na zbiorniku
znakami MIN i MAX. Ponadto należy sprawdzić
wzrokowo, czy nie występują ewentualne wycieki
płynu. Jeżeli przy następnym uruchomieniu silnika
lampka zaświeci się ponownie, należy zwrócić się do
ASO marki Fiat.
W przypadku używania samochodu w szczególnie
trudnych warunkach (na przykład do jazdy
wyczynowej): zmniejszyć prędkośći-wprzypadku
gdy lampka świeci się nadal - zatrzymać samochód.
Odczekać 2 lub 3 minuty przy włączonym silniku i
delikatnie zwiększonych obrotach, aby spowodować
szybszą cyrkulację płynu chłodzącego, a następnie
wyłączyć silnik. Sprawdzić, czy poziom płynu
chłodzącego jest prawidłowy, jak opisano wcześniej.
OSTRZEŻENIE Po bardzo intensywnej jeździe zaleca
się nie wyłączać silnika, ale pozostawić go włączonym
i z lekko zwiększonymi obrotami przez kilka minut
przed jego wyłączeniem.
66
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Co oznacza Co robić
kolor czerwonyNIEWYSTARCZAJĄCY POZIOM NAŁADOWANIA
AKUMULATORA
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć
bezpośrednio po uruchomieniu silnika (gdy silnik
pracuje na biegu jałowym dopuszczalne jest lekkie
opóźnienie zgaśnięcia lampki).Jeżeli lampka sygnalizacyjna będzie się nadal świecić,
należy zwrócić się jak najszybciej do ASO Fiata.
67

Co oznacza Co robić
kolor czerwonyNIEWYSTARCZAJĄCE CIŚNIENIE OLEJU
SILNIKOWEGO
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć tuż
po uruchomieniu silnika.
Lampka sygnalizacyjna świeci światłem stałym
(jednocześnie na wyświetlaczu pojawia się specjalny
komunikat), w momencie, gdy system rozpoznaje
niewystarczające ciśnienie oleju silnikowego.
8)
OLEJ SILNIKOWY ZUŻYTY
(tylko w wersjach Multijet z DPF)
Lampka sygnalizacyjna miga, a na wyświetlaczu
pojawia się komunikat (dla wersji/rynków, gdzie
przewidziano), kiedy system rozpoznaje zużycie oleju
silnikowego.
Miganie lampki sygnalizacyjnej nie powinno być
uważane za usterkę pojazdu, gdyż ma na celu
powiadomienie użytkownika, iż zwykła eksploatacja
pojazdu doprowadziła do konieczności wymiany oleju.
Jeżeli olej nie zostanie wymieniony po osiągnięciu
drugiego progu zużycia, w zestawie wskaźników
zaświeci się także lampka sygnalizacyjna
i
funkcjonowanie silnika zostanie ograniczone do 3000
obr./min.
Jeżeli olej nadal nie zostanie wymieniony, po
osiągnięciu trzeciego progu zużycia w celu uniknięcia
uszkodzeń obroty silnika zostaną ograniczone do
1500 obr./min.Należy zwrócić się możliwie jak najszybciej do ASO
marki Fiat.
46) 47)
Przypomina się, że olej ulega szybszemu zużyciu w
następujących warunkach:
– przeważająca jazda w mieście, która sprawia, że
proces regeneracyjny DPF odbywa się częściej
– jazda na krótkich odcinkach uniemożliwiających
osiągnięcie przez silnik właściwej temperatury
– powtarzające się przerywanie procesu
regeneracyjnego sygnalizowane przez zaświecanie się
lampki sygnalizacyjnej DPF.
68
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
