FIAT DUCATO 2018 Notice d'entretien (in French)

ATTENTION
38)La Fiat Panda Natural Power est
équipée d'un système au méthane haute
pression conçu pour fonctionner à une
pression nominale de 200 bars. Il est
dangereux de forcer le système à des
pressions plus élevées. En cas de
défaillance du circuit de méthane,
s'adresser exclusivement au Réseau
Après-vente Fiat. Ne pas modifier la
configuration ou les composants du circuit
de méthane. Ils sont conçus tout
spécialement pour le Fiat Ducato Natural
Power. Si l'on utilise d'autres composants
ou matériaux, cela provoquera des
dysfonctionnements et la sécurité sera
compromise.
39)En cas de peinture au four, les
bouteilles doivent être déposées du
véhicule, puis remontées par le Réseau
Après-vente Fiat. Bien que le circuit de
méthane soit équipé de nombreuses
sécurités, il est conseillé de fermer
le robinet manuel des bouteilles chaque
fois que le véhicule est immobilisé pendant
de longues périodes, transporté sur
d'autres véhicules ou déplacé lors d'une
situation d'urgence suite à des pannes ou
des incidents.
CONSEILS POUR LE
CHARGEMENT
La version du Fiat Ducato que vous
utilisez a été conçue et homologuée en
fonction de poids maximum donnés
(voir les tableaux «Poids» dans le
chapitre «Caractéristiques techniques»):
poids en ordre de marche, charge
utile, poids total, poids maximum sur
l'essieu avant, poids maximum sur
l'essieu arrière, poids remorquable.
ATTENTION La charge maximum
admise sur les fixations de retenue sur
le plancher est de 500 kg ; la charge
maximum admise sur le flanc est de
150 kg.
ATTENTION Pour les versions avec des
ridelles latérales droite et gauche, il
est conseillé, avant d'abaisser les
ridelles, de repositionner le levier de
décrochage en position de fermeture.
134) 135) 136)
40)
Outre ces précautions générales, des
mesures très simples permettent de
renforcer la sécurité, le confort de
conduite et la longévité du véhicule :
répartir la charge uniformément sur
le plancher : s'il est nécessaire de la
concentrer sur une seule zone, choisir
la partie intermédiaire entre les deux
essieux ;
ne pas oublier que le comportement
dynamique du véhicule est influencé
par la charge transportée : notamment,
les distances de freinage s'allongent,
surtout à grande vitesse.
ATTENTION
134)Les irrégularités du parcours et les
freinages énergiques peuvent provoquer
des déplacements inattendus de la charge
risquant de représenter un danger pour
le conducteur et les passagers : avant de
partir, fixer solidement la charge au moyen
des crochets disposés sur le plancher.
Pour le blocage, utiliser des câbles
métalliques, des élingues ou des courroies
solides adaptées au poids du matériel à
fixer.
135)Si le véhicule est immobilisé dans une
grande côte ou sur une route en dévers,
l'ouverture des portes AR ou de la porte
latérale peut provoquer l'éjection des
marchandises non fixées.
136)Si l'on souhaite transporter de
l'essence dans un jerrycan de réserve,
respecter la réglementation en utilisant
uniquement un jerrycan homologué fixé
aux œillets d'ancrage de la charge.
Toutefois, ces précautions ne suffisent pas
à éviter un risque d'incendie en cas
d'accident.
149

ATTENTION
40)On doit tenir compte de chacune de
ces limites qui, dans tous les cas, NE
DOIVENT JAMAIS ÊTRE DÉPASSÉES.
S'assurer notamment de ne pas dépasser
les charges maximum admises sur les
essieux avant et arrière lorsque vous
disposez la charge sur le véhicule (surtout
si le véhicule est équipé d'un équipement
spécifique).
TRACTAGE DE
REMORQUES
AVERTISSEMENTS
Pour le tractage de caravanes et de
remorques, le véhicule doit être équipé
d'une boule d'attelage homologuée
et d'un circuit électrique approprié.
L'installation doit être réalisée par des
opérateurs spécialisés qui délivrent des
certificats de circulation routière.
Monter éventuellement des rétroviseurs
spécifiques et/ou supplémentaires, en
respectant les consignes du Code de la
Route en vigueur.
Se rappeler que l'attelage d'une
remorque réduit la possibilité de gravir
des côtes très accentuées, augmente
les distances de freinage et les temps
de dépassement en fonction du poids
total de la remorque.
Dans les descentes, rétrograder au lieu
d'utiliser constamment le frein.
Le poids exercé par la remorque sur le
crochet d'attelage du véhicule réduit
d'autant la capacité de chargement du
véhicule proprement dit. Pour ne pas
dépasser le poids remorquable
maximum (figurant sur la carte grise),
on doit prendre en compte le poids de
la remorque à pleine charge, y compris
les accessoires et les bagages
personnels.Respecter les limites de vitesse de
chaque pays pour les véhicules avec
remorque. La vitesse, dans tous les
cas, ne doit pas dépasser 100 km/h.
Il est conseillé d'utiliser un stabilisateur
sur le timon de la remorque attelée.
Sur les véhicules équipés de capteurs
de stationnement, suite au montage du
crochet d'attelage, il est possible que
des signaux de dysfonctionnement
apparaissent car certaines parties
(barre de remorquage, boule d'attelage)
pourraient se trouver dans le champ
de détection des capteurs. Dans ce
cas, régler le champ de détection
ou désactiver la fonction d'assistance
au stationnement.
Sur les véhicules équipés d'une boîte
de vitesses « Comfort-Matic », vérifier
que la BV est au point mort (N) (en
poussant le véhicule pour s'assurer
qu'elle se déplace) et procéder comme
pour le remorquage d'un véhicule à
boîte de vitesses mécanique. Si le levier
de vitesses ne peut pas être mis au
point mort, ne pas effectuer le
remorquage du véhicule, mais
s'adresser au Réseau Après-vente Fiat.
137) 138)
150
DÉMARRAGE ET CONDUITE

INSTALLATION DU
CROCHET D'ATTELAGE
Le dispositif d'attelage doit être fixé à la
carrosserie par un personnel spécialisé,
en respectant d'éventuelles
informations supplémentaires et/ou
complémentaires fournies par le
constructeur du dispositif.
Le dispositif d'attelage doit respecter
les réglementations actuelles en vigueur
en se référant à la Directive 94/20/CEE
et modifications suivantes.
Pour toute version, il faut utiliser un
dispositif d'attelage adapté à la valeur
de la masse remorquable du véhicule
sur lequel on entend l'installer.
Pour le branchement électrique, il faut
adopter un joint unifié, qui est en
général placé sur un étrier spécifique
fixé sur le dispositif d'attelage ; une
centrale spécifique doit être installée sur
le véhicule pour le fonctionnement des
feux extérieurs de la remorque. Les
branchements électriques doivent être
effectués à l'aide de jonctionsà7ou13
pôles alimentés en 12 Vcc (normes
CUNA/UNI et ISO/DIN) en respectant
les indications de référence fournies par
le Constructeur du véhicule et/ou le
Constructeur du dispositif de
remorquage.Un frein électrique éventuel ou autre
(par ex. treuil électrique, etc.) doit être
alimenté directement par la batterie
à l'aide d'un câble d'une section non
inférieure à 2,5 mm
2.
ATTENTION L'utilisation du frein
électrique ou d'un treuil éventuel doit se
faire avec le moteur en marche.
En plus des dérivations électriques, il
est admis de brancher à l'équipement
électrique du véhicule seulement le
câble d'alimentation du frein électrique
éventuel et le câble d'une lampe
d'éclairage de l'intérieur de la remorque
d'une puissance ne dépassant pas 15
W. Pour les connexions, utiliser la
centrale équipée d'un câble partant de
la batterie et ayant une section
minimum de 2,5 mm
2.
ATTENTION Le crochet d'attelage
contribue au calcul de la longueur du
véhicule. Par conséquent, lorsqu'il
est installé sur des versions «
empattement long », comme la limite
des 6 mètres de longueur est
dépassée, on ne peut monter qu'un
crochet d'attelage amovible.
Si la remorque n'est pas attelée, retirer
le crochet de son support qui ne doit
pas dépasser de la longueur initiale du
véhicule.ATTENTION Si l'on souhaite laisser en
permanence le crochet d'attelage
sans pour autant atteler une remorque,
s'adresser au Réseau Après-vente
Fiat pour mettre à jour le système, car
le crochet d'attelage risquerait d'être
perçu comme un obstacle par les
capteurs centraux.

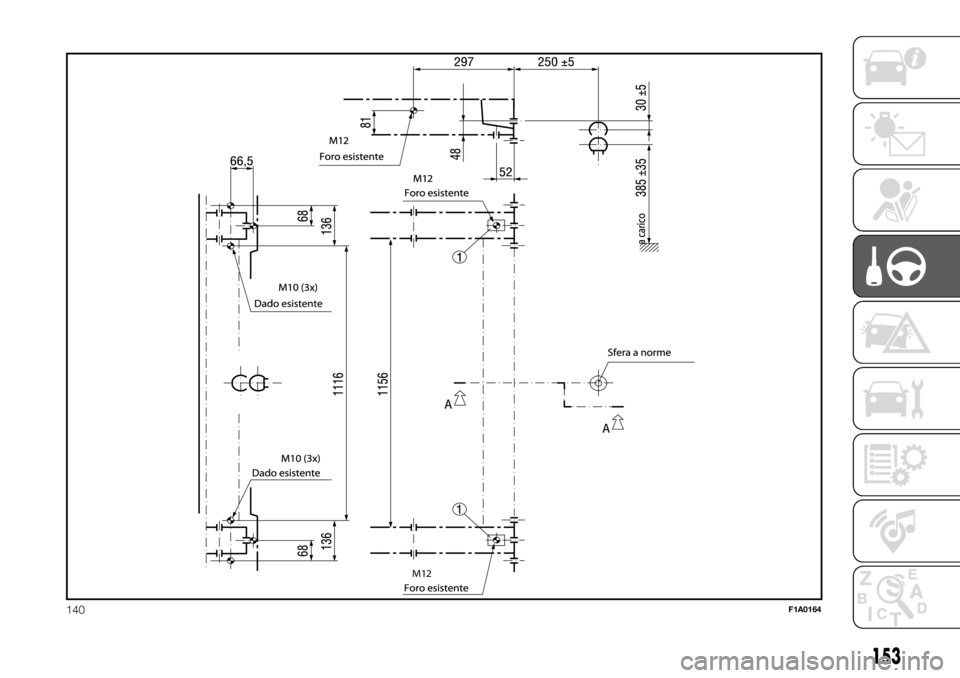

Schéma de montage des versions
Fourgon fig. 140
La structure du crochet d'attelage doit
être fixée aux points indiqués par le
symbole Ø pour un total de 6 vis
M10x1,25 et 4 vis M12.
Les plaques à l'intérieur du châssis
doivent avoir une épaisseur minimum
de 5 mm. CHARGE MAXIMUM SUR LA
BOULE : 100/120 kg selon la capacité
(voir le tableau “Poids” figurant dans
le chapitre “Spécifications techniques”).
139)
Pour l'installation du crochet d'attelage,
il est nécessaire de découper le
pare-chocs selon les instructions du kit
de montage du fournisseur.

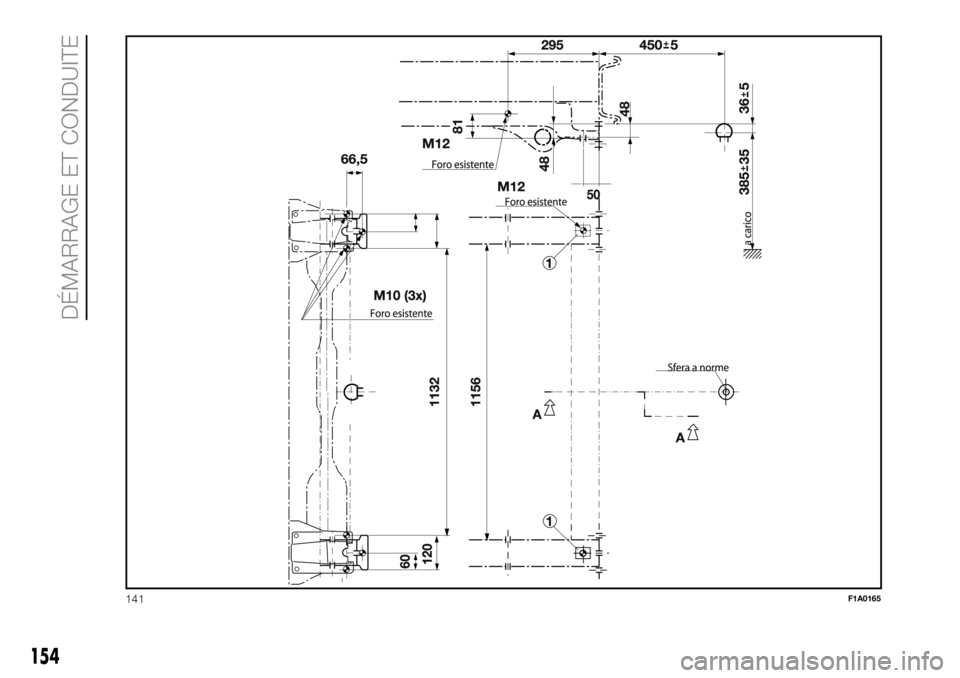

Schéma de montage versions
Camion et Cabine fig. 141
Un crochet d'attelage spécifique pour
les versions Camion et Cabine est
représenté dans fig. 141.
151

La structure Ø doit être fixée aux points
indiqués par 6 vis M10x1,25 et 4 vis
M12.
CHARGE MAXIMUM SUR LA BOULE :
100/120 kg selon la capacité (voir le
tableau “Poids” figurant dans le
chapitre “Spécifications techniques”).
ATTENTION
137)Le système ABS qui équipe
éventuellement le véhicule ne contrôle pas
le système de freinage de la remorque. Il
faut donc être très prudent sur les
chaussées glissantes.
138)Ne jamais modifier l'installation des
freins du véhicule pour la commande
de frein de la remorque. Le système de
freinage de la remorque doit être
complètement indépendant du circuit
hydraulique du véhicule.
139)Après le montage, les trous de
passage des vis de fixation doivent être
scellés, afin d'empêcher des infiltrations
éventuelles de gaz d'échappement.
152
DÉMARRAGE ET CONDUITE

.
.

M12
140F1A0164
153

141F1A0165
154
DÉMARRAGE ET CONDUITE

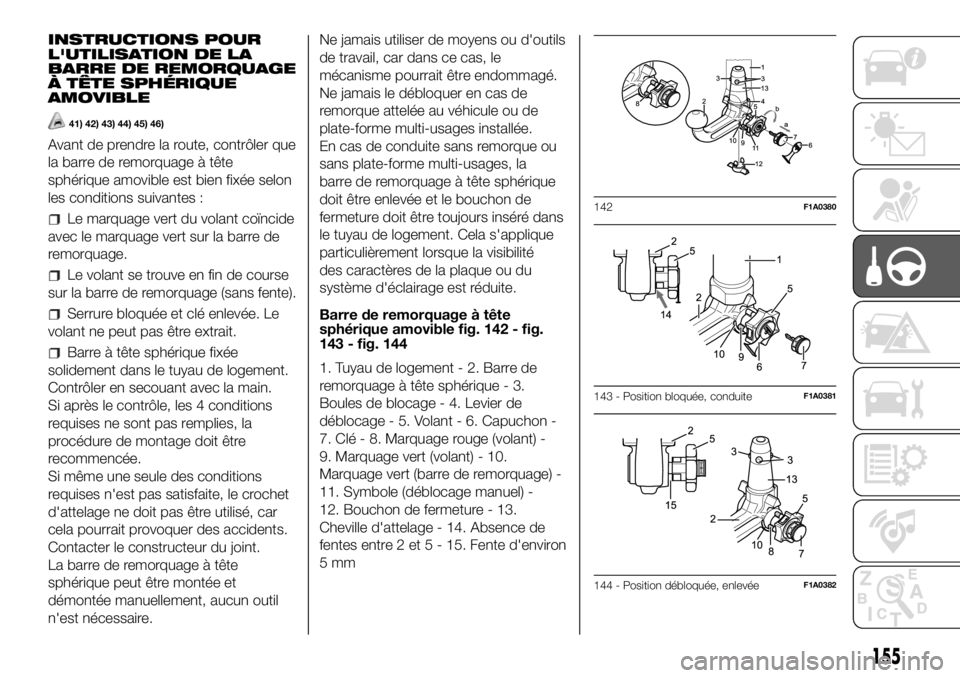

INSTRUCTIONS POUR
L'UTILISATION DE LA
BARRE DE REMORQUAGE
À TÊTE SPHÉRIQUE
AMOVIBLE
41) 42) 43) 44) 45) 46)
Avant de prendre la route, contrôler que
la barre de remorquage à tête
sphérique amovible est bien fixée selon
les conditions suivantes :
Le marquage vert du volant coïncide
avec le marquage vert sur la barre de
remorquage.
Le volant se trouve en fin de course
sur la barre de remorquage (sans fente).
Serrure bloquée et clé enlevée. Le
volant ne peut pas être extrait.
Barre à tête sphérique fixée
solidement dans le tuyau de logement.
Contrôler en secouant avec la main.
Si après le contrôle, les 4 conditions
requises ne sont pas remplies, la
procédure de montage doit être
recommencée.
Si même une seule des conditions
requises n'est pas satisfaite, le crochet
d'attelage ne doit pas être utilisé, car
cela pourrait provoquer des accidents.
Contacter le constructeur du joint.
La barre de remorquage à tête
sphérique peut être montée et
démontée manuellement, aucun outil
n'est nécessaire.Ne jamais utiliser de moyens ou d'outils
de travail, car dans ce cas, le
mécanisme pourrait être endommagé.
Ne jamais le débloquer en cas de
remorque attelée au véhicule ou de
plate-forme multi-usages installée.
En cas de conduite sans remorque ou
sans plate-forme multi-usages, la
barre de remorquage à tête sphérique
doit être enlevée et le bouchon de
fermeture doit être toujours inséré dans
le tuyau de logement. Cela s'applique
particulièrement lorsque la visibilité
des caractères de la plaque ou du
système d'éclairage est réduite.
Barre de remorquage à tête
sphérique amovible fig. 142 - fig.
143 - fig. 144
1. Tuyau de logement - 2. Barre de
remorquage à tête sphérique - 3.
Boules de blocage - 4. Levier de
déblocage - 5. Volant - 6. Capuchon -
7. Clé - 8. Marquage rouge (volant) -
9. Marquage vert (volant) - 10.
Marquage vert (barre de remorquage) -
11. Symbole (déblocage manuel) -
12. Bouchon de fermeture - 13.
Cheville d'attelage - 14. Absence de
fentes entre 2 et 5 - 15. Fente d'environ
5mm
142F1A0380
143 - Position bloquée, conduiteF1A0381
144 - Position débloquée, enlevéeF1A0382
155

Montage de la barre de
remorquage à tête sphérique
1. Enlever le bouchon du tuyau de
support.
Lorsque la barre de remorquage à tête
sphérique est extraite du coffre à
bagages, elle se trouve normalement
en position débloquée. Cela peut
se voir si l'espace entre le volant et la
barre de remorquage correspond à une
fente d'environ 5 mm (voir figure) et
que le marquage rouge sur le volant est
tourné vers le marquage vert sur la
barre de remorquage.
Ne pas oublier que la barre de
remorquage ne peut être montée que si
elle se trouve dans ces conditions. Si
le mécanisme de blocage de la barre
de remorquage doit être débranché
avant le montage, ou à n'importe quel
autre moment, et s'il doit être en
position bloquée, il doit être préchargé.
La position bloquée se voit quand le
marquage vert du volant coïncide avec
le marquage vert de la barre de
remorquage et que le volant est en fin
de course sur la barre de remorquage,
c'est-à-dire sans fente (voir figure).Le mécanisme de blocage est
préchargé comme suit : clé insérée et
serrure ouverte, extraire le volant en
suivant le sens indiqué par la flèche a
et, pour effectuer la précharge, tourner
dans le sens indiqué par la flèche b
jusqu'au blocage. Le levier de
déblocage s'enclenche et le
mécanisme de blocage reste en
position de précharge même lorsque le
volant est relâché. Pour le montage
de la barre de remorquage, elle doit
être insérée dans le tuyau de logement
avec la cheville d'attelage. L'insérer
en partant du bas et pousser vers
le haut. Le mécanisme est alors bloqué
automatiquement. Garder les mains
loin du volant, car ce dernier effectue
une rotation lors de la procédure de
blocage.
2. Pour le montage de la barre de
remorquage, elle doit être insérée dans
le tuyau de logement avec la cheville
d'attelage. L'insérer en partant du bas
et pousser vers le haut. Le mécanisme
est alors bloqué automatiquement.
Garder les mains loin du volant, car ce
dernier effectue une rotation lors de
la procédure de blocage.
3. Fermer la serrure et toujours extraire
la clé. La clé ne peut pas être extraite
quand la serrure est débloquée. Poser
le capuchon de protection sur la
serrure.Démontage de la barre de
remorquage
1. Retirer le capuchon de protection de
la serrure et l'enfoncer sur la poignée
de la clé. Ouvrir la serrure avec la clé.
2. Tenir solidement la barre de
remorquage, extraire le volant en
suivant le sens indiqué par la flèche a et
tourner dans le sens indiqué par la
flèche b jusqu'au blocage, de sorte à le
détacher jusqu'à la position extraite.
Enlever ensuite la barre de remorquage
du tuyau de logement. Le volant peut
être ensuite relâché ; il s'arrête tout seul
en position débloquée.
3. Ranger la barre de remorquage dans
le coffre à bagages pour qu'elle ne
soit pas salie ou endommagée par les
autres objets à bord.
4. Insérer le bouchon approprié dans le
tuyau de support.
ATTENTION
41)La barre à tête sphérique amovible ne
peut être réparée et démontée que par
le constructeur.
42)Appliquer la plaquette livrée en un point
bien visible de la voiture, à proximité du
tuyau de support ou du côté interne du
coffre à bagages.
156
DÉMARRAGE ET CONDUITE

43)Pour assurer un fonctionnement
correct du système, éliminer régulièrement
tous les dépôts de saleté sur la barre à
tête sphérique et sur le tuyau de support.
L'entretien des composants mécaniques
doit être effectué en respectant les
intervalles préconisés. La serrure ne doit
être traitée qu'avec de la graphite.
44)Lubrifier de façon périodique avec de la
graisse sans résine ou de l'huile les
articulations, les surfaces de frottement et
les billes. La lubrification apporte aussi
une protection supplémentaire anti-
corrosion.
45)En cas de nettoyage du véhicule à la
vapeur, démonter au préalable la barre
à tête sphérique et mettre le bouchon en
place. La barre à tête sphérique ne doit
jamais être traitée à la vapeur.
46)Deux clés sont fournies avec la barre
de remorquage à tête sphérique amovible.
Noter le numéro de clé sur le goujon pour
une commande future éventuelle et le
conserver.INACTIVITÉ
PROLONGÉE DU
VÉHICULE
Si le véhicule doit rester à l’arrêt
pendant plus d’un mois, respecter les
consignes suivantes :
garer le véhicule dans un local
couvert, sec, et si possible aéré ;
engager une vitesse ;
veiller à ce que le frein à main ne soit
pas serré ;
débrancher la borne négative du
pôle de la batterie ; si le véhicule est
équipé de la fonction de
débranchement batterie (sectionneur),
voir les indications figurant dans le
paragraphe « Commandes », du
chapitre « Connaissance du véhicule »
pour la procédure de débranchement ;
nettoyer et protéger les parties
peintes en y appliquant de la cire de
protection ;
nettoyer et protéger les parties en
métal brillantes avec des produits
spécifiques en vente dans le
commerce;
saupoudrer de talc les balais en
caoutchouc de l'essuie-glace avant et
arrière et les maintenir écartés des
vitres ;
ouvrir légèrement les vitres ;
recouvrir le véhicule avec une bâche
en tissu ou en plastique ajouré. Ne
pas utiliser de bâches en plastic
compact, qui ne permettent pas
l'évaporation de l'humidité sur la
surface du véhicule ;
gonfler les pneus à une pression de
+0,5 bar par rapport à celle
normalement préconisée et la contrôler
périodiquement ;
ne pas vider le circuit de
refroidissement du moteur.
ATTENTION Si le véhicule est équipé
d'un système d'alarme, désactiver
l'alarme avec la télécommande.
ATTENTION Avant de procéder au
débranchement de l'alimentation
électrique de la batterie, attendre au
moins 1 minute après avoir mis la
clé de contact sur STOP et après avoir
fermé la porte côté conducteur. Au
rebranchement suivant de l'alimentation
électrique de la batterie, s'assurer que
la clé de contact soit sur STOP et
que la porte côté conducteur
soit fermée.
157

SITUATIONS D'URGENCE
REMPLACEMENT D'UNE
AMPOULE ......................................159
REMPLACEMENT D'UNE
AMPOULE EXTÉRIEURE .................162
REMPLACEMENT D'UNE
AMPOULE INTÉRIEURE..................167
REMPLACEMENT DES
FUSIBLES .......................................168
GATEWAY FMS MODULE ...............180
REMPLACEMENT D'UNE ROUE.....185
KIT DE RÉPARATION RAPIDE DES
PNEUS FIX & GO AUTOMATIC .......190
DÉMARRAGE D'URGENCE ............193
RECHARGE DE LA BATTERIE ........194
INTERRUPTEUR DE COUPURE
DU CARBURANT ...........................195
REMORQUAGE DU VÉHICULE .......196
158
SITUATIONS D'URGENCE
Un pneu crevé ou une ampoule grillée ?
Il arrive parfois que certains
inconvénients viennent perturber notre
voyage.
Les pages consacrées aux situations
d'urgence peuvent vous aider à
affronter de manière autonome et en
toute tranquillité des situations
critiques.
Dans une situation d'urgence, nous
vous conseillons d'appeler le numéro
vert figurant sur le Carnet de Garantie.
En consultant le site
www.fiatprofessional.com, ou, si vous
êtes propriétaire d'un camping-car,
en consultant le site
www.fiatcamper.com, vous pourrez
chercher le réseau après-vente Fiat le
plus proche et trouver de nombreuses
autres informations utiles
