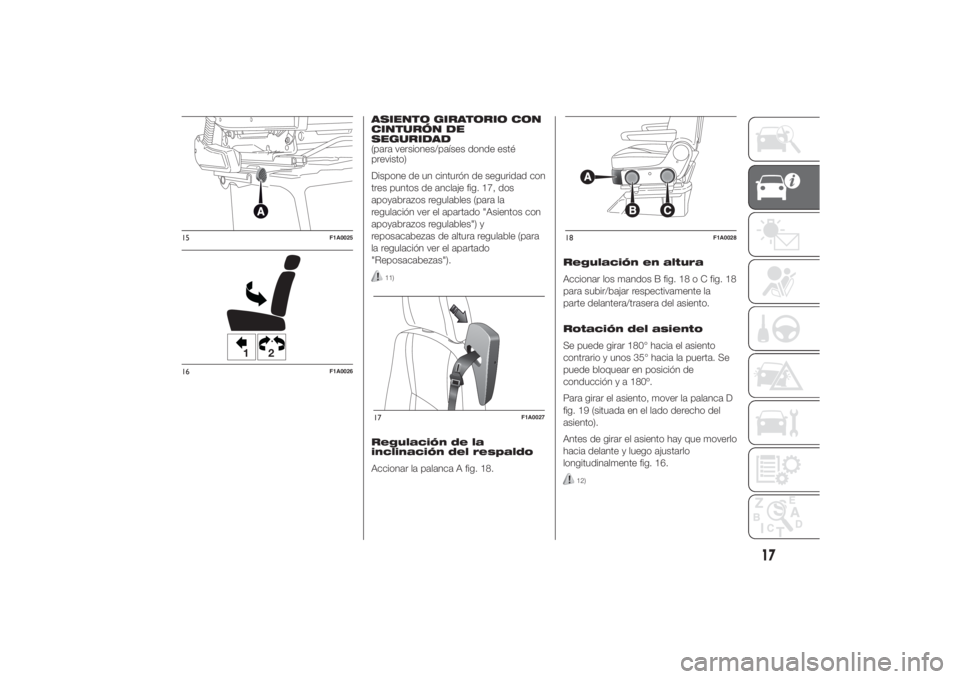

ASIENTO GIRATORIO CON
CINTURÓN DE
SEGURIDAD
(para versiones/países donde esté
previsto)
Dispone de un cinturón de seguridad con
tres puntos de anclaje fig. 17, dos
apoyabrazos regulables (para la
regulación ver el apartado "Asientos con
apoyabrazos regulables") y
reposacabezas de altura regulable (para
la regulación ver el apartado
"Reposacabezas").
11)
Regulación de la
inclinación del respaldo
Accionar la palanca A fig. 18.Regulación en altura
Accionar los mandos B fig. 18 o C fig. 18
para subir/bajar respectivamente la
parte delantera/trasera del asiento.
Rotación del asiento
Se puede girar 180° hacia el asiento
contrario y unos 35° hacia la puerta. Se
puede bloquear en posición de
conducción y a 180º.
Para girar el asiento, mover la palanca D
fig. 19 (situada en el lado derecho del
asiento).
Antes de girar el asiento hay que moverlo
hacia delante y luego ajustarlo
longitudinalmente fig. 16.
12)
15
F1A0025
12
16
F1A0026
17
F1A0027
18
F1A0028
17

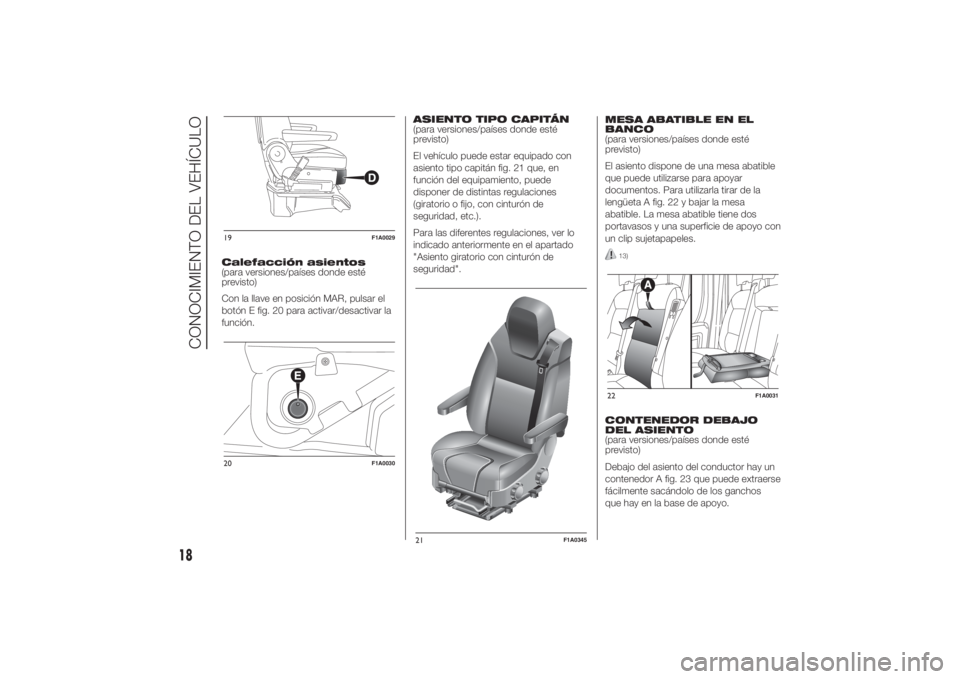

Calefacción asientos
(para versiones/países donde esté
previsto)
Con la llave en posición MAR, pulsar el
botón E fig. 20 para activar/desactivar la
función.ASIENTO TIPO CAPITÁN
(para versiones/países donde esté
previsto)
El vehículo puede estar equipado con
asiento tipo capitán fig. 21 que, en
función del equipamiento, puede
disponer de distintas regulaciones
(giratorio o fijo, con cinturón de
seguridad, etc.).
Para las diferentes regulaciones, ver lo
indicado anteriormente en el apartado
"Asiento giratorio con cinturón de
seguridad".MESA ABATIBLE EN EL
BANCO
(para versiones/países donde esté
previsto)
El asiento dispone de una mesa abatible
que puede utilizarse para apoyar
documentos. Para utilizarla tirar de la
lengüeta A fig. 22 y bajar la mesa
abatible. La mesa abatible tiene dos
portavasos y una superficie de apoyo con
un clip sujetapapeles.
13)
CONTENEDOR DEBAJO
DEL ASIENTO
(para versiones/países donde esté
previsto)
Debajo del asiento del conductor hay un
contenedor A fig. 23 que puede extraerse
fácilmente sacándolo de los ganchos
que hay en la base de apoyo.
19
F1A0029
20
F1A0030
21
F1A0345
22
F1A0031
18
CONOCIMIENTO DEL VEHÍCULO

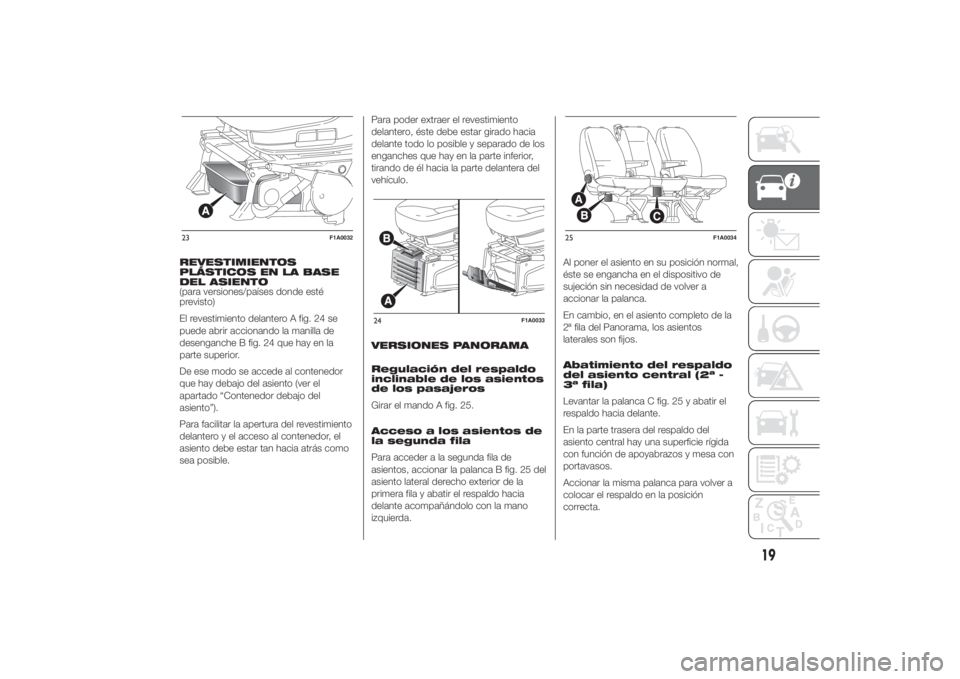

REVESTIMIENTOS
PLÁSTICOS EN LA BASE
DEL ASIENTO
(para versiones/países donde esté
previsto)
El revestimiento delantero A fig. 24 se
puede abrir accionando la manilla de
desenganche B fig. 24 que hay en la
parte superior.
De ese modo se accede al contenedor
que hay debajo del asiento (ver el
apartado “Contenedor debajo del
asiento”).
Para facilitar la apertura del revestimiento
delantero y el acceso al contenedor, el
asiento debe estar tan hacia atrás como
sea posible.Para poder extraer el revestimiento
delantero, éste debe estar girado hacia
delante todo lo posible y separado de los
enganches que hay en la parte inferior,
tirando de él hacia la parte delantera del
vehículo.
VERSIONES PANORAMA
Regulación del respaldo
inclinable de los asientos
de los pasajeros
Girar el mando A fig. 25.
Acceso a los asientos de
la segunda fila
Para acceder a la segunda fila de
asientos, accionar la palanca B fig. 25 del
asiento lateral derecho exterior de la
primera fila y abatir el respaldo hacia
delante acompañándolo con la mano
izquierda.Al poner el asiento en su posición normal,
éste se engancha en el dispositivo de
sujeción sin necesidad de volver a
accionar la palanca.
En cambio, en el asiento completo de la
2ª fila del Panorama, los asientos
laterales son fijos.
Abatimiento del respaldo
del asiento central (2ª -
3ª fila)
Levantar la palanca C fig. 25 y abatir el
respaldo hacia delante.
En la parte trasera del respaldo del
asiento central hay una superficie rígida
con función de apoyabrazos y mesa con
portavasos.
Accionar la misma palanca para volver a
colocar el respaldo en la posición
correcta.23
F1A0032
24
F1A0033
25
F1A0034
19

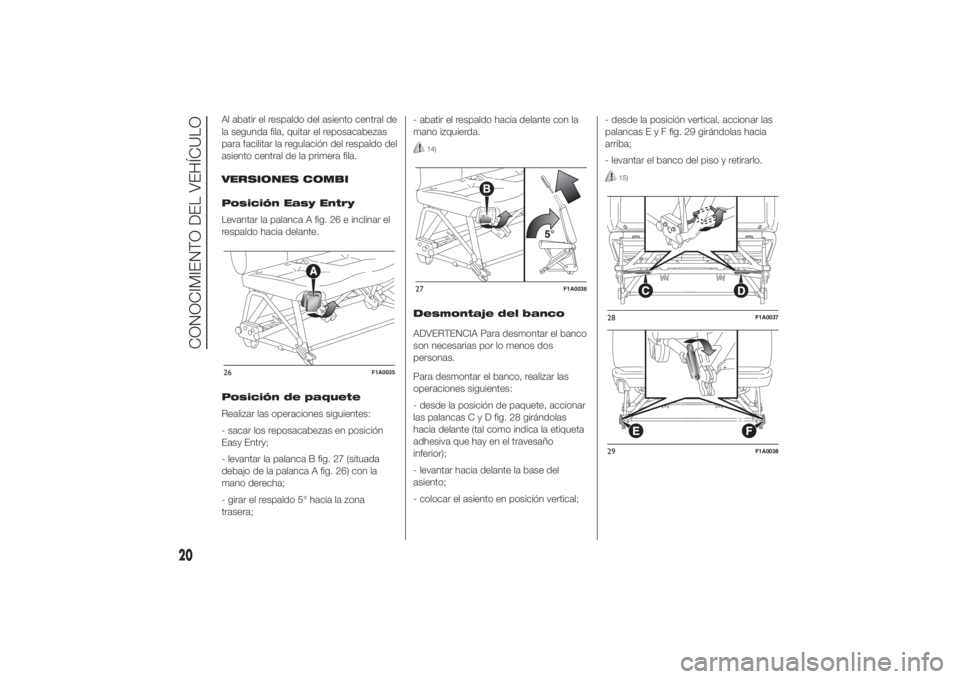

Al abatir el respaldo del asiento central de
la segunda fila, quitar el reposacabezas
para facilitar la regulación del respaldo del
asiento central de la primera fila.
VERSIONES COMBI
Posición Easy Entry
Levantar la palanca A fig. 26 e inclinar el
respaldo hacia delante.
Posición de paquete
Realizar las operaciones siguientes:
- sacar los reposacabezas en posición
Easy Entry;
- levantar la palanca B fig. 27 (situada
debajo de la palanca A fig. 26) con la
mano derecha;
- girar el respaldo 5° hacia la zona
trasera;- abatir el respaldo hacia delante con la
mano izquierda.
14)
Desmontaje del banco
ADVERTENCIA Para desmontar el banco
son necesarias por lo menos dos
personas.
Para desmontar el banco, realizar las
operaciones siguientes:
- desde la posición de paquete, accionar
las palancasCyDfig. 28 girándolas
hacia delante (tal como indica la etiqueta
adhesiva que hay en el travesaño
inferior);
- levantar hacia delante la base del
asiento;
- colocar el asiento en posición vertical;- desde la posición vertical, accionar las
palancasEyFfig. 29 girándolas hacia
arriba;
- levantar el banco del piso y retirarlo.
15)
26
F1A0035
27
F1A0036
28
F1A0037
29
F1A0038
20
CONOCIMIENTO DEL VEHÍCULO

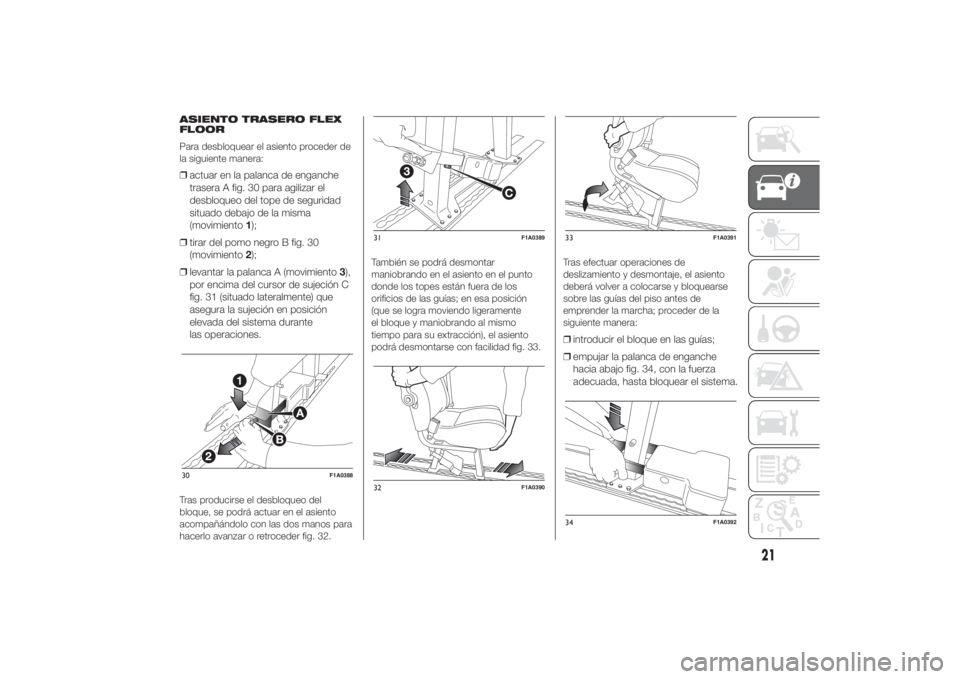

ASIENTO TRASERO FLEX
FLOOR
Para desbloquear el asiento proceder de
la siguiente manera:❒actuar en la palanca de enganche
trasera A fig. 30 para agilizar el
desbloqueo del tope de seguridad
situado debajo de la misma
(movimiento1);
❒tirar del pomo negro B fig. 30
(movimiento2);
❒levantar la palanca A (movimiento3),
por encima del cursor de sujeción C
fig. 31 (situado lateralmente) que
asegura la sujeción en posición
elevada del sistema durante
las operaciones.Tras producirse el desbloqueo del
bloque, se podrá actuar en el asiento
acompañándolo con las dos manos para
hacerlo avanzar o retroceder fig. 32.También se podrá desmontar
maniobrando en el asiento en el punto
donde los topes están fuera de los
orificios de las guías; en esa posición
(que se logra moviendo ligeramente
el bloque y maniobrando al mismo
tiempo para su extracción), el asiento
podrá desmontarse con facilidad fig. 33.Tras efectuar operaciones de
deslizamiento y desmontaje, el asiento
deberá volver a colocarse y bloquearse
sobre las guías del piso antes de
emprender la marcha; proceder de la
siguiente manera:
❒introducir el bloque en las guías;
❒empujar la palanca de enganche
hacia abajo fig. 34, con la fuerza
adecuada, hasta bloquear el sistema.
30
F1A0388
31
F1A0389
32
F1A0390
33
F1A0391
34
F1A0392
21

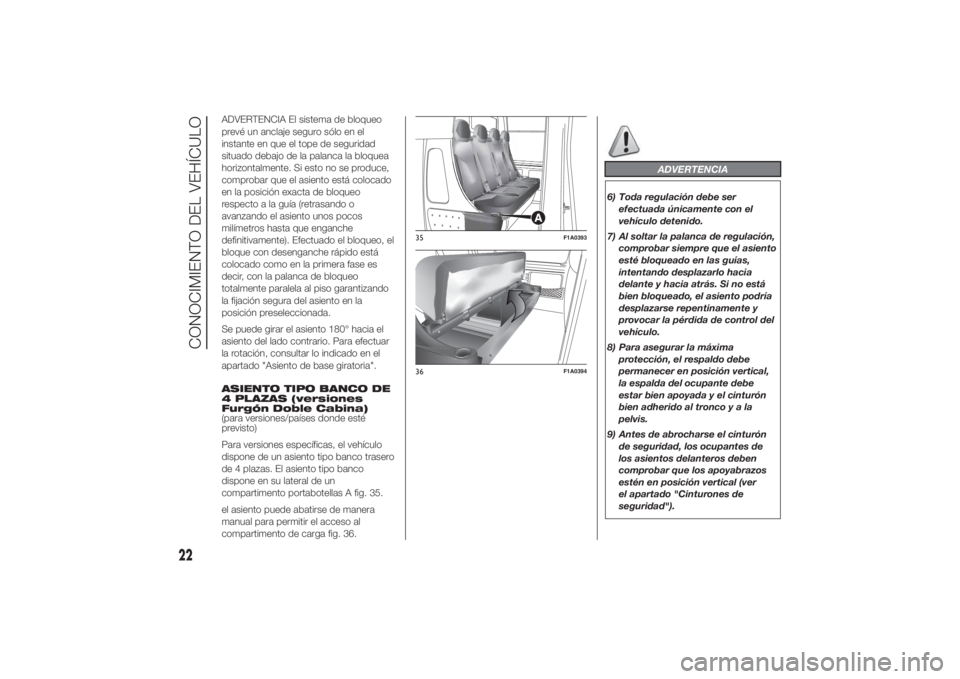

ADVERTENCIA El sistema de bloqueo
prevé un anclaje seguro sólo en el
instante en que el tope de seguridad
situado debajo de la palanca la bloquea
horizontalmente. Si esto no se produce,
comprobar que el asiento está colocado
en la posición exacta de bloqueo
respecto a la guía (retrasando o
avanzando el asiento unos pocos
milímetros hasta que enganche
definitivamente). Efectuado el bloqueo, el
bloque con desenganche rápido está
colocado como en la primera fase es
decir, con la palanca de bloqueo
totalmente paralela al piso garantizando
la fijación segura del asiento en la
posición preseleccionada.
Se puede girar el asiento 180° hacia el
asiento del lado contrario. Para efectuar
la rotación, consultar lo indicado en el
apartado "Asiento de base giratoria".
ASIENTO TIPO BANCO DE
4 PLAZAS (versiones
Furgón Doble Cabina)
(para versiones/países donde esté
previsto)
Para versiones específicas, el vehículo
dispone de un asiento tipo banco trasero
de 4 plazas. El asiento tipo banco
dispone en su lateral de un
compartimento portabotellas A fig. 35.
el asiento puede abatirse de manera
manual para permitir el acceso al
compartimento de carga fig. 36.
ADVERTENCIA
6) Toda regulación debe ser
efectuada únicamente con el
vehículo detenido.
7) Al soltar la palanca de regulación,
comprobar siempre que el asiento
esté bloqueado en las guías,
intentando desplazarlo hacia
delante y hacia atrás. Si no está
bien bloqueado, el asiento podría
desplazarse repentinamente y
provocar la pérdida de control del
vehículo.
8) Para asegurar la máxima
protección, el respaldo debe
permanecer en posición vertical,
la espalda del ocupante debe
estar bien apoyada y el cinturón
bien adherido al troncoyala
pelvis.
9) Antes de abrocharse el cinturón
de seguridad, los ocupantes de
los asientos delanteros deben
comprobar que los apoyabrazos
estén en posición vertical (ver
el apartado "Cinturones de
seguridad").
35
F1A0393
36
F1A0394
22
CONOCIMIENTO DEL VEHÍCULO

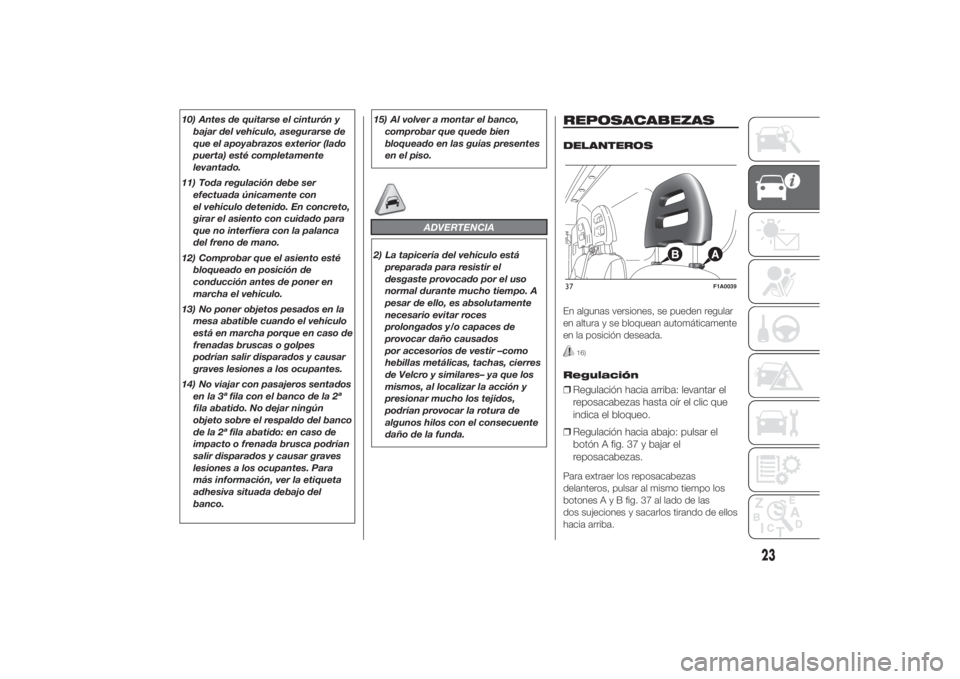

10) Antes de quitarse el cinturón y
bajar del vehículo, asegurarse de
que el apoyabrazos exterior (lado
puerta) esté completamente
levantado.
11) Toda regulación debe ser
efectuada únicamente con
el vehículo detenido. En concreto,
girar el asiento con cuidado para
que no interfiera con la palanca
del freno de mano.
12) Comprobar que el asiento esté
bloqueado en posición de
conducción antes de poner en
marcha el vehículo.
13) No poner objetos pesados en la
mesa abatible cuando el vehículo
está en marcha porque en caso de
frenadas bruscas o golpes
podrían salir disparados y causar
graves lesiones a los ocupantes.
14) No viajar con pasajeros sentados
en la 3ª fila con el banco de la 2ª
fila abatido. No dejar ningún
objeto sobre el respaldo del banco
de la 2ª fila abatido: en caso de
impacto o frenada brusca podrían
salir disparados y causar graves
lesiones a los ocupantes. Para
más información, ver la etiqueta
adhesiva situada debajo del
banco.15) Al volver a montar el banco,
comprobar que quede bien
bloqueado en las guías presentes
en el piso.
ADVERTENCIA
2) La tapicería del vehículo está
preparada para resistir el
desgaste provocado por el uso
normal durante mucho tiempo. A
pesar de ello, es absolutamente
necesario evitar roces
prolongados y/o capaces de
provocar daño causados
por accesorios de vestir –como
hebillas metálicas, tachas, cierres
de Velcro y similares– ya que los
mismos, al localizar la acción y
presionar mucho los tejidos,
podrían provocar la rotura de
algunos hilos con el consecuente
daño de la funda.
REPOSACABEZASDELANTEROS
En algunas versiones, se pueden regular
en altura y se bloquean automáticamente
en la posición deseada.
16)
Regulación❒Regulación hacia arriba: levantar el
reposacabezas hasta oír el clic que
indica el bloqueo.
❒Regulación hacia abajo: pulsar el
botón A fig. 37 y bajar el
reposacabezas.Para extraer los reposacabezas
delanteros, pulsar al mismo tiempo los
botonesAyBfig. 37 al lado de las
dos sujeciones y sacarlos tirando de ellos
hacia arriba.37
F1A0039
23

ADVERTENCIA
16) Las regulaciones deben
efectuarse únicamente con el
vehículo detenido y el motor
apagado. Los reposacabezas se
regulan de manera que la cabeza,
no el cuello, se apoye en ellos.
Sólo en este caso ejercerán su
acción protectora. Para
aprovechar de la mejor manera la
acción protectora del
reposacabezas, regular el
respaldo de forma que mantenga
el tronco erecto y la cabeza lo
más cerca posible del
reposacabezas.
VOLANTEEl volante se puede regular en sentido
axial.
Para llevar a cabo la regulación, realizar
las siguientes operaciones:❒desbloquear la palanca fig. 38
tirando de ella hacia el volante
(posición 2);
❒regular el volante;
❒bloquear la palanca empujándola
hacia delante (posición 1).
17) 18)
ADVERTENCIA
17) La regulación se debe realizar
con el vehículo parado y el motor
apagado.
18) Queda terminantemente
prohibido realizar cualquier
intervención después de la venta
del vehículo, como manipular el
volante o la columna de dirección
(por ejemplo, montar un sistema
antirrobo) que, además de
disminuir las prestaciones del
sistema e invalidar la garantía,
podría provocar graves problemas
de seguridad, así como la no
conformidad de homologación del
vehículo.
38
F1A0040
24
CONOCIMIENTO DEL VEHÍCULO

ESPEJOS
RETROVISORESESPEJO INTERIOR
Accionando la palanca A fig. 39 se puede
regular el espejo en dos posiciones
distintas: normal y antideslumbrante.
ESPEJOS EXTERIORES
Espejos de regulación
manual
Para orientar los espejos actuar
manualmente en cada uno de los
espejos.
19)
Espejos de regulación
eléctrica
La regulación eléctrica sólo se puede
realizar con la llave de contacto en
posición MAR.
Para regular los espejos girar el selector
B fig. 40 en una de las cuatro posiciones:
1 espejo izquierdo, 2 espejo derecho, 3
gran angular izquierdo, 4 gran angular
derecho.
Tras haber girado el selector B en el
espejo a regular, desplazarlo en la
dirección indicada por las flechas para
regular el cristal del espejo seleccionado.Plegado de los espejos
de regulación manual
En caso de necesidad (por ejemplo
cuando las dimensiones de los espejos
dificultan un paso estrecho o durante
el lavado automático) se pueden plegar
manualmente los espejos,
desplazándolos de la posición1ala
posición 2 fig. 41.
Si se ha girado accidentalmente el espejo
hacia delante (posición 3), por ej. tras
un impacto, debe colocarse
manualmente en la posición 1.
20)
39
F1A0353
40
F1A0042
41
F1A0043
25

Plegado de los espejos
de regulación eléctrica
(para versiones/países donde esté
previsto)
En caso de necesidad (por ejemplo
cuando las dimensiones de los espejos
dificultan un paso estrecho o durante
el lavado automático) se pueden plegar
los espejos tanto manual como
eléctricamente, desplazándolos de la
posición1alaposición 2 fig. 41.
Plegado eléctrico
Para plegar eléctricamente los espejos,
presionar el punto 2 del botón basculante
A fig. 42. Para colocar los espejos en
posición de apertura, presionar el punto
1 del botón.ADVERTENCIA Si los espejos se han
plegado eléctricamente, deben colocarse
en posición de apertura eléctricamente:
no intentar colocar manualmente los
espejos en posición de marcha.
Plegado manual
Para plegar manualmente los espejos,
desplazarlos de la posición 1 fig. 41 a la
posición 2. Si los espejos se han plegado
manualmente, pueden colocarse en
posición de apertura tanto manual como
eléctricamente.
ADVERTENCIA Para colocar
eléctricamente los espejos en posición de
apertura, presionar el punto 2 del botón
basculante A fig. 42 hasta oír un "clic" de
enganche y, a continuación, presionar
el punto 1 del mismo botón.
Plegado hacia delante
Los espejos pueden plegarse
manualmente hacia delante (posición 3
fig. 41), o se pueden colocar
manualmente en posición 2 de apertura
en caso de que se hayan girado
accidentalmente hacia delante (por ej.
tras un impacto).
Si los espejos se han girado hacia
delante manualmente o tras un impacto,
se pueden abrir tanto manual como
eléctricamente.Para colocar eléctricamente los espejos
en posición de apertura, presionar el
punto 2 del botón basculante A fig. 42
hasta oír un "clic" de enganche y, a
continuación, presionar el punto 1 del
mismo botón.
ADVERTENCIA Si por error se han
plegado manualmente los espejos en
posición 3 fig. 41, el espejo se coloca en
una posición intermedia. En este caso
girar manualmente el espejo en posición
1, presionar el punto 2 del botón
basculante A fig. 42 para colocar el
espejo en posición 2 hasta oír un "clic" y
luego presionar el punto 1 del botón
para colocarlo en posición 1.42
F1A0044
26
CONOCIMIENTO DEL VEHÍCULO
