FIAT DUCATO BASE CAMPER 2014 Návod k použití a údržbě (in Czech)

.

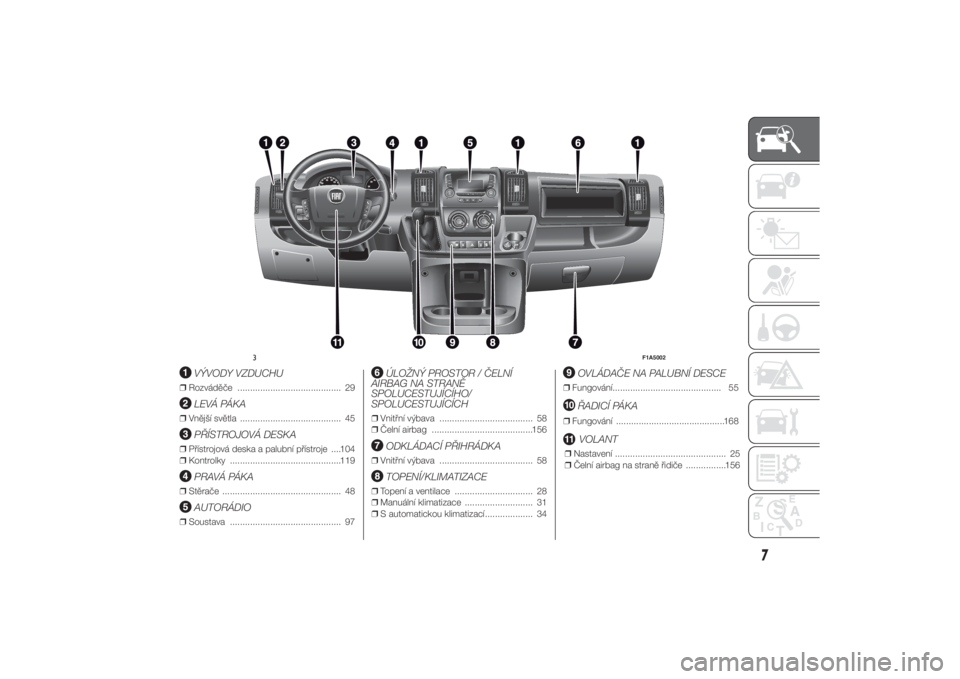

VÝVODY VZDUCHU
❒Rozváděče ......................................... 29
LEVÁ PÁKA
❒Vnější světla ........................................ 45
PŘÍSTROJOVÁ DESKA
❒Přístrojová deska a palubní přístroje ....104
❒Kontrolky ............................................119
PRAVÁ PÁKA
❒Stěrače ............................................... 48
AUTORÁDIO
❒Soustava ............................................ 97
ÚLOŽNÝ PROSTOR / ČELNÍ
AIRBAG NA STRANĚ
SPOLUCESTUJÍCÍHO/
SPOLUCESTUJÍCÍCH
❒Vnitřní výbava ..................................... 58
❒Čelní airbag ........................................156
ODKLÁDACÍ PŘIHRÁDKA
❒Vnitřní výbava ..................................... 58
TOPENÍ/KLIMATIZACE
❒Topení a ventilace ............................... 28
❒Manuální klimatizace ........................... 31
❒S automatickou klimatizací................... 34
OVLÁDAČE NA PALUBNÍ DESCE
❒Fungování........................................... 55
ŘADICÍ PÁKA
❒Fungování ...........................................168
VOLANT
❒Nastavení ............................................ 25
❒Čelní airbag na straně řidiče ................156
RADIO
MEDIA
PHONE
INFO
A-B-C
MENU
123 4 56
3
F1A5002
7
7-3-2014 16:45 Pagina 7

.

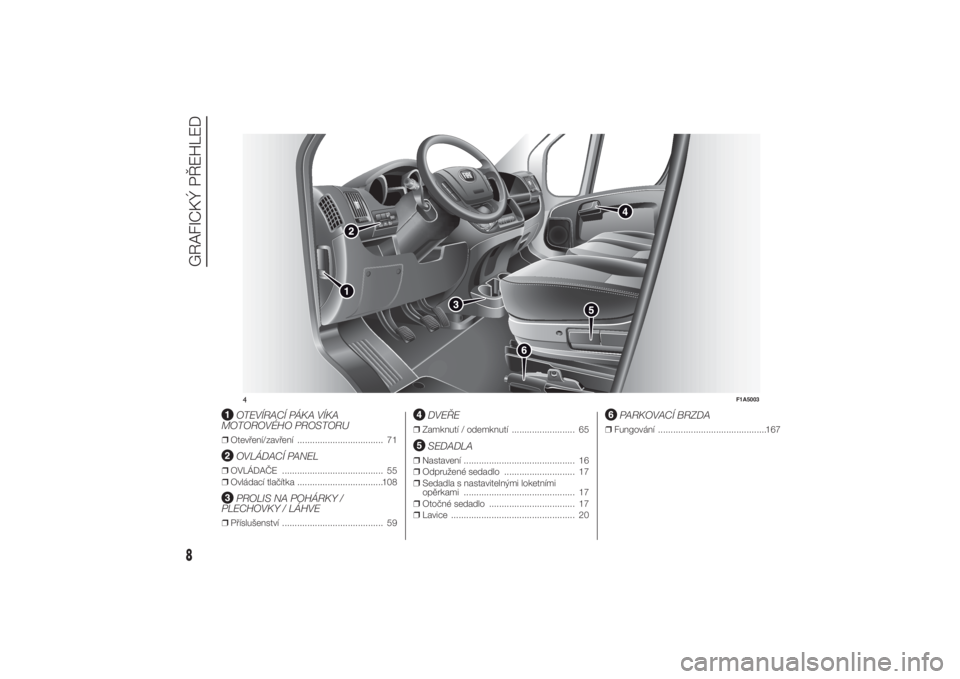

OTEVÍRACÍ PÁKA VÍKA
MOTOROVÉHO PROSTORU
❒Otevření/zavření .................................. 71
OVLÁDACÍ PANEL
❒OVLÁDAČE ........................................ 55
❒Ovládací tlačítka ..................................108
PROLIS NA POHÁRKY /
PLECHOVKY / LÁHVE
❒Příslušenství ........................................ 59
DVEŘE
❒Zamknutí / odemknutí ......................... 65
SEDADLA
❒Nastavení ............................................ 16
❒Odpružené sedadlo ............................ 17
❒Sedadla s nastavitelnými loketními
opěrkami ............................................ 17
❒Otočné sedadlo .................................. 17
❒Lavice ................................................. 20
PARKOVACÍ BRZDA
❒Fungování ...........................................167
M
ODE
4
F1A5003
8
GRAFICKÝ PŘEHLED
7-3-2014 16:45 Pagina 8

PALUBNÍ DESKA A OVLÁDAČE
Zde se začnete blíže seznamovat se
svým novým vozem.
V návodu, který právě čtěte, je
jednoduše a přímo popsáno, jak je vůz
udělán a jak funguje.
Proto vám doporučujeme si návod
pročítat pohodlně usazeni ve vozidle
tak, aby bylo možné si hned odzkoušet
vše, co je v návodu vysvětlováno.SYMBOLY ....................................... 11
SYSTÉM FIAT CODE ....................... 11
KLÍČKY ........................................... 12
ELEKTRONICKÝ ALARM ................ 14
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ .... 15
SEDADLA ....................................... 16
OPĚRKY HLAVY ............................. 24
VOLANT.......................................... 25
ZPĚTNÁ ZRCÁTKA ......................... 25
TOPENÍ A VENTILACE .................... 28
VÝVODY ......................................... 29
OVLÁDAČE TOPENÍ A VENTILACE. 29
MANUÁLNÍ KLIMATIZACE .............. 31
AUTOMATICKÁ KLIMATIZACE ........ 34
PŘÍDAVNÉ TOPENÍ ......................... 39
NEZÁVISLÉ PŘÍDAVNÉ TOPENÍ ...... 40
VNĚJŠÍ SVĚTLA .............................. 45
ČISTĚNÍ SKEL ................................ 48
CRUISE CONTROL (TEMPOMAT -
REGULÁTOR KONSTANTNÍ
RYCHLOSTI) ................................... 50
STROPNÍ SVÍTIDLA......................... 54
OVLÁDAČE ..................................... 55
SPÍNAČ PRO PŘERUŠENÍ
DODÁVKY PALIVA .......................... 57
VNITŘNÍ VÝBAVA ........................... 58TACHOGRAF .................................. 63
OMEZOVAČ RYCHLOSTI................ 64
PNEUMATICKÁ ZAVĚŠENÍ SE
SAMOČINNÝM NASTAVENÍM
SVĚTLÉ VÝŠKY .............................. 64
DVEŘE ............................................ 65
OVLÁDAČE OKEN .......................... 70
VÍKO MOTOROVÉHO PROSTORU . 71
NOSIČE NÁKLADU / LYŽÍ ............... 72
SVĚTLOMETY ................................. 73
SYSTÉM ABS ................................. 74
SYSTÉM ESC (ELECTRONIC
STABILITY CONTROL) .................... 75
SYSTÉM TRACTION PLUS ............. 79
SYSTÉM TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................. 80
DRIVING ADVISOR ......................... 83
KAMERA PRO VÝHLEDU DOZADU
(PARKVIEW® REAR BACK UP
CAMERA) ........................................ 88
DETEKCE DOPRAVNÍHO
ZNAČENÍ ........................................ 89
SYSTÉM EOBD............................... 91
PARKOVACÍ SENZORY ................... 92
SYSTÉM START&STOP .................. 94
AUTORÁDIO ................................... 97
9
7-3-2014 16:45 Pagina 9

OCHRANA ŽIVOTNÍHO
PROSTŘEDÍ ....................................100
10
PALUBNÍ DESKA A OVLÁDAČE
7-3-2014 16:45 Pagina 10
PŘÍSLUŠENSTVÍ ZAKOUPENÁ
UŽIVATELEM ................................... 98
TANKOVÁNÍ PALIVA ........................ 99

SYMBOLYNa některých komponentech vozidla
jsou upevněny barevné štítky s
upozorňovacími symboly a výzvami k
přijetí opatření, podle nichž je nutno
postupovat při manipulaci s daným
komponentem. Souhrnný štítek se
symboly se nachází pod víkem
motorového prostoru.
SYSTÉM FIAT CODE
STRUČNĚ
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla proti odcizení.
Systém se uvede do funkce
automaticky vytažením klíčku ze
spínací skříňky zapalování.
Do rukojeti klíčků je zabudovaný
elektronický člen, který při spouštění
motoru moduluje vysokofrekvenční
signál, jenž vyšle speciální anténa
vestavěná do spínací skříňky.
Modulovaný signál představuje
„heslo“, které je při každém
nastartování motoru jiné a podle
něhož řídicí jednotka identifikuje klíč a
povolí startování motoru vozidla.
1)
Fungování
Při každém spuštění, tzn. otočení klíčku
naMAR, řídicí jednotka systému Fiat
CODE odešle na řídicí jednotku motoru
identifikační kód, který vypne blokování
funkcí.Tento kód je odeslán pouze v případě,
že řídicí jednotka systému Fiat CODE
identifikovala kód, který obdržela od
klíčku.
Otočením klíčku ve spínací skříňce do
polohy STOP deaktivuje systém Fiat
CODE funkce řídicí jednotky motoru.
Nesprávná funkce
Jestliže při nastartování motoru není
kód správně detekován, na přístrojové
desce se rozsvítí kontrolka
spolu
s upozorněním na displeji (viz kapitola
“Kontrolky a hlášení”).
V takovém případě otočte klíček do
polohySTOPa následně doMAR;
pokud zablokování přetrvává, zkuste
použít další klíček od vozu. Pokud
se motor nezdaří nastartovat ani
tentokrát, kontaktujte autorizovaný
servis Fiat.
UPOZORNĚNÍ Každý klíček je opatřen
vlastním kódem, který musí být uložen
do paměti řídicí jednotky systému.
Pro uložení nových klíčků do paměti -
maximálně osmi - se obraťte na
autorizovaný servis Fiat.
11
7-3-2014 16:45 Pagina 11

Rozsvícení kontrolky
během jízdy
❒Pokud se kontrolka
za jízdy
rozsvítí, znamená to, že systém právě
provádí autodiagnostiku (např. po
poklesu napětí).
❒Pokud kontrolka
nadále svítí,
vyhledejte autorizovaný servis Fiat.
UPOZORNĚNÍ
1) Silnými nárazy se mohou poškodit
elektronické komponenty
zabudované v klíčku zapalování.
Aby byla zajištěna účinnost
elektronických komponentů v
klíčkách, nevystavujte je přímému

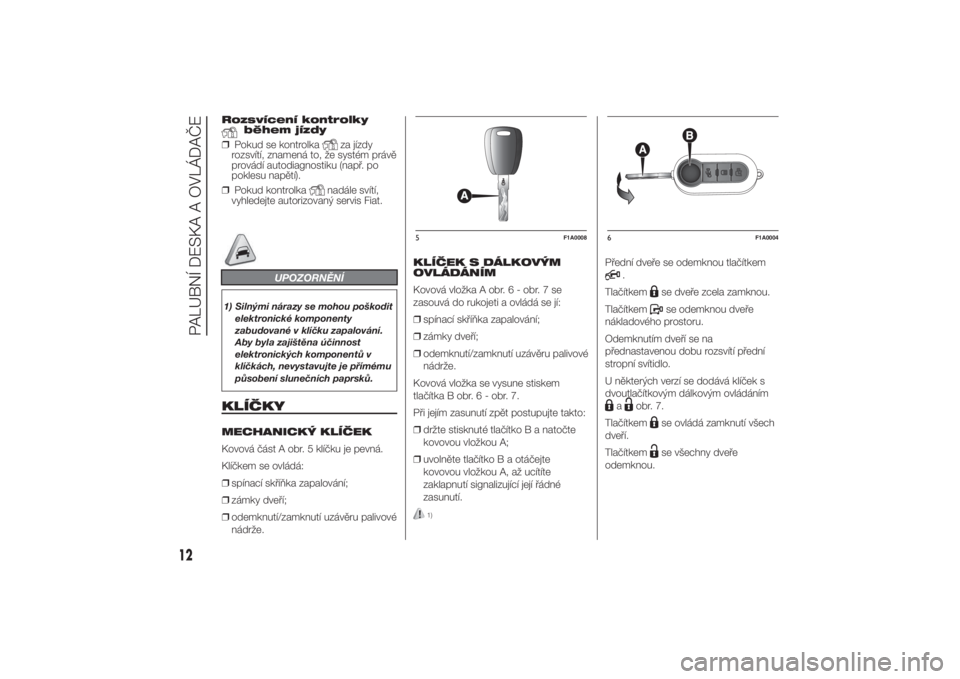

působení slunečních paprsků.KLÍČKYMECHANICKÝ KLÍČEK
Kovová část A obr. 5 klíčku je pevná.
Klíčkem se ovládá:
❒spínací skříňka zapalování;
❒zámky dveří;
❒odemknutí/zamknutí uzávěru palivové
nádrže.KLÍČEK S DÁLKOVÝM
OVLÁDÁNÍM
Kovová vložka A obr.6-obr.7se
zasouvá do rukojeti a ovládá se jí:
❒spínací skříňka zapalování;
❒zámky dveří;
❒odemknutí/zamknutí uzávěru palivové
nádrže.
Kovová vložka se vysune stiskem
tlačítka B obr.6-obr.7.
Při jejím zasunutí zpět postupujte takto:
❒držte stisknuté tlačítko B a natočte
kovovou vložkou A;
❒uvolněte tlačítko B a otáčejte
kovovou vložkou A, až ucítíte
zaklapnutí signalizující její řádné
zasunutí.
1)
Přední dveře se odemknou tlačítkem
.
Tlačítkem
se dveře zcela zamknou.
Tlačítkemse odemknou dveře
nákladového prostoru.
Odemknutím dveří se na
přednastavenou dobu rozsvítí přední
stropní svítidlo.
U některých verzí se dodává klíček s
dvoutlačítkovým dálkovým ovládáním
a
obr. 7.
Tlačítkem
se ovládá zamknutí všech
dveří.
Tlačítkemse všechny dveře
odemknou.
5
F1A0008
6
F1A0004
12
PALUBNÍ DESKA A OVLÁDAČE
7-3-2014 16:45 Pagina 12

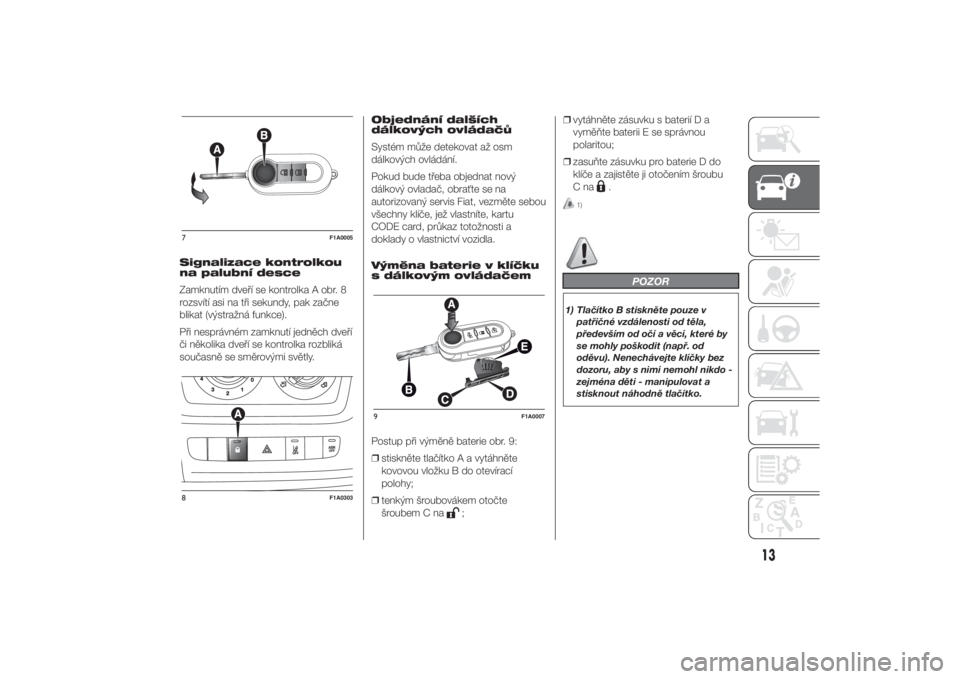

Signalizace kontrolkou
na palubní desce
Zamknutím dveří se kontrolka A obr. 8
rozsvítí asi na tři sekundy, pak začne
blikat (výstražná funkce).
Při nesprávném zamknutí jedněch dveří
či několika dveří se kontrolka rozbliká
současně se směrovými světly.Objednání dalších
dálkových ovládačů
Systém může detekovat až osm
dálkových ovládání.
Pokud bude třeba objednat nový
dálkový ovladač, obraťte se na
autorizovaný servis Fiat, vezměte sebou
všechny klíče, jež vlastníte, kartu
CODE card, průkaz totožnosti a
doklady o vlastnictví vozidla.
Výměna baterie v klíčku
s dálkovým ovládačem
Postup při výměně baterie obr. 9:
❒stiskněte tlačítko A a vytáhněte
kovovou vložku B do otevírací
polohy;
❒tenkým šroubovákem otočte
šroubem C na
;❒vytáhněte zásuvku s baterií D a
vyměňte baterii E se správnou
polaritou;
❒zasuňte zásuvku pro baterie D do
klíče a zajistěte ji otočením šroubu
Cna
.
1)
POZOR
1) Tlačítko B stiskněte pouze v
patřičné vzdálenosti od těla,
především od očí a věcí, které by
se mohly poškodit (např. od
oděvu). Nenechávejte klíčky bez
dozoru, aby s nimi nemohl nikdo -
zejména děti - manipulovat a
stisknout náhodně tlačítko.
7
F1A0005
8
F1A0303
9
F1A0007
13
7-3-2014 16:45 Pagina 13

UPOZORNĚNÍ
1) Vybité baterie škodí životnímu
prostředí. Proto je nutno je
vyhazovat do příslušných
odpadních nádob nebo je možné
je odevzdat v autorizovaném
servisu Fiat, který zajistí
zpracování tohoto odpadu.
ELEKTRONICKÝ
ALARM(u příslušné verze vozidla)
Dálkovým ovládačem je možno kromě
všech výše popsaných funkcí ovládat
i alarm prostřednictvím přijímače pod
palubní deskou u pojistkové skříňky.
Fungování
Alarm zaúčinkuje v následujících
případech:
❒nedovolené otevření dveří nebo víka
motorového prostoru (obvodová
ochrana);
❒sepnutí spínací skříňky zapalování
(otočení klíčku na MAR);
❒přeříznutí kabelů baterie.
Podle toho, pro jakou zemi je vozidlo
určeno, se při spuštění alarmu rozezní
siréna a začnou blikat ukazatele směru
(po dobu asi 26 sekund). Způsob
zásahu alarmu a počet výstražných
cyklů se může lišit podle toho, pro
jakou zemi je vozidlo určeno.
V každém případě je stanoven určitý
maximální počet cyklů zvukové/optické
signalizace poplachu, po nichž se
systém vrátí do normálního hlídacího
stavu.UPOZORNĚNÍ Funkci imobilizéru
zajišťuje systém Fiat CODE, který se
aktivuje samočinně vytažením klíčku ze
zapalování.
Zapnutí
Se zavřenými dveřmi a víky a s klíčkem
v zapalování v poloze STOP nebo
vytaženým ze zapalování nasměrujte
klíček s dálkovým ovládáním k vozidlu,
stiskněte a vzápětí uvolněte "zamykací"
tlačítko.
Systém vydá zvukový signál (“pípnutí”)
a dveře se zamknou (neplatí pro
všechna provedení).
Než alarm zapne, diagnostikuje sám
sebe a při zjištění závady vydá
zvukovou výstrahu.
V tomto případě deaktivujte alarm
stisknutím tlačítka "odemknutí
dveří/odemknutí nákladového
prostoru", zkontrolujte správné zavření
dveří a víka motorového prostoru a
zapněte alarm znovu stiskem tlačítka
"zamknutí".
V opačném případě nesprávně zavřené
dveře a víko motorového prostoru
nejsou pod kontrolou alarmu.
14
PALUBNÍ DESKA A OVLÁDAČE
7-3-2014 16:45 Pagina 14

Pokud jsou dveře a víko motorového
prostoru správně zavřeny a systém
přesto vydá druhý zvukový signál,
znamená to závadu v jeho fungování.
Vyhledejte proto autorizovaný servis
Fiat.
UPOZORNĚNÍ Při centrálním zamknutí
kovovým klíčkem se alarm nezapne.
UPOZORNĚNÍ Alarm je od výrobce
nastaven podle předpisů platných
v zemi, kam se vozidlo dodává.
Odemknutí
Na klíčku s dálkovým ovládáním
stiskněte tlačítko "odemknutí/zamknutí
dveří nákladového prostoru".
Systém provede následující akce (vyjma
určitých verzí):
❒ukazatelé směru dvakrát krátce
bliknou;
❒dvě krátké zvukové signalizace
("pípnutí");
❒odemknutí dveří.
UPOZORNĚNÍ Při centrálním
odemknutí kovovým klíčkem se alarm
nevypne.Signalizace pokusu o
násilné vniknutí.
Jakýkoli pokus o zneužití vozidla je
signalizován rozsvícením kontrolky
na přístrojové desce spolu s
upozorněním na displeji (je-li součástí
výbavy vozidla: viz “Kontrolky a
upozornění” v kapitole "Seznámení s
přístrojovou deskou").
Trvalé vypnutí
Pro úplné vypnutí alarmu (např. při
odstavení vozidla na delší dobu) stačí
zamknout vozidlo otočením kovové
vložky klíčku s dálkovým ovládáním v
zámku dveří.
UPOZORNĚNÍ Jestliže se vybijí baterie
klíčku s dálkovým ovládáním nebo
při poruše systému je nutno klíček
zasunout do spínací skříňky zapalování
a otočit jím do polohy MAR.
SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍKlíček má tři polohy obr. 10:
❒STOP: motor je vypnutý, klíček lze
vytáhnout, řízení je zamknuté. Mohou
fungovat některá elektrická zařízení
(např. autorádio, centrální zamykání,
atd.)
❒MAR: jízdní poloha. Mohou fungovat
všechna elektrická zařízení;
❒AVV: startování motoru (nearetovaná
poloha).
Spínací skříňka je vybavena pojistným
elektronickým systémem, díky němuž je
při neúspěšném pokusu o nastartování
motoru nutno přepnout klíček
zapalování nejdříve na STOP, a teprve
pak zopakovat pokus o nastartování.
2) 3) 4) 5)
10
F1A0009
15
7-3-2014 16:45 Pagina 15

ZÁMEK ŘÍZENÍ
Zapnutí
Při spínací skříňce v poloze STOP
vytáhněte klíč a otočením volantu
zámek zamkněte.
Odemknutí
Při otáčení klíčku ve spínací skříňce do
polohy MAR lehce pohněte volantem.
POZOR
2) Po neoprávněné manipulaci se
spínací skříňkou zapalování (např.
při pokusu o odcizení), ji před
další jízdnou nechejte
zkontrolovat u autorizovaného
servisu Fiat.
3) Při vystoupení z vozidla
nezapomeňte vyjmout klíček ze
zapalování, aby nebylo možné
nevyžádaně aktivovat ovládače.
Nezapomeňte zatáhnout
parkovací brzdu. Při zaparkování
vozidla do kopce zařaďte první
rychlostní stupeň; při zaparkování
dolů z kopce zařaďte zpáteční
rychlostní stupeň. Ve vozidle nikdy
nenechávejte děti bez dozoru.4) Nikdy nevytahujte klíč za jízdy.
Volant by se automaticky
zablokoval při prvním natočení. To
samozřejmě platí i při vlečení
vozidla.
5) Je přísně zakázáno v rámci
poprodejního dovybavování
vozidla upravovat řízení nebo
volantový hřídel (např. při montáži
mechanického zabezpečení)
způsobem, jímž by se mohly snížit
výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné
problémy z hlediska bezpečnosti a
neshodu s homologací vozidla.
SEDADLA
6)2)
Nastavení v podélném
směru
Zvedněte páku A obr. 11 a zatlačte
sedadlo vpřed nebo vzad: v poloze
řízení musejí ruce spočívat na věnci
volantu.
7)
Výškové nastavení
Zvýšení výšky sedadla: posaďte se
na sedadlo a přestavte nahoru páku
B obr. 11 (přední část sedadla) nebo
páku C obr. 11 (zadní části sedadla) a
odlehčete část sedadla, která má
být zvýšená.11
F1A0021
16
PALUBNÍ DESKA A OVLÁDAČE
7-3-2014 16:45 Pagina 16
